Как сделать котлы длительного горения на дровах загрузка 24 часа своими руками

Из разных систем отопления, твердотопливные котлы становятся все более популярными за счет их возможности длительного горения. Специальный дизайн таких котлов обеспечивает высокую эффективность и экономию ресурсов. В этом тексте мы расскажем как сделать котел на дровах своими руками, чтобы он мог гореть в течение 24 часов, и какие материалы понадобятся для этого.

Содержание:

• Принцип работы
  • Виды топлива
  • Разнообразие моделей оборудования
  • Что предлагают производители
    • Котел длительного горения на дровах «Огонек»
    • Котел длительного горения на дровах «Атон»
    • Котел длительного горения на дровах «Kalvis»
  • Плюсы и минусы
  • Как сделать своими руками
    • Что вам понадобится: инструменты и материалы
    • Процесс изготовления
    • Два метода создания контура
  • Место установки
    • Заключение, отзывы, советы

Принцип работы

Все котлы длительного горения работают на основе переработки пиролизных газов. Твердое топливо (дрова, пеллеты, щепа и т.д.) тлеют при минимальном доступе кислорода, распадаясь на остаток и пиролизный газ, который повторно перерабатывается. Говоря иными словами, в котлах длительного горения сперва сгорает топливо, после – вырабатываемый им газ, что увеличивает на 20-25% коэффициент полезного действия и время прогорания одной закладки дров.

Большая часть оборудования подобного типа создается из стали и чугуна. В частности, конструкция котла выполнена из стали, камеры сгорания – из чугуна. Наличие открытой камеры гарантирует свободную циркуляцию кислорода, а для контроля силы горения/тления предусмотрена специальная заслонка. Контур для теплоносителя располагается вокруг камеры.

Виды топлива

Выделяется три основных вида горючих материалов, которые подходят для такой печи:

• пеллеты из древесины – это отходы деревообрабатывающей промышленности (опилки, щепа, труха и т.д.), обработанные специальным клеящим составом и спрессованные под высоким давлением;
• спрессованный в брикеты уголь;
• дрова.

В подавляющем большинстве случаев – до 90% — именно дрова и применяются, хотя все более востребованными становятся пеллеты.

Если вы используете котел длительного горения на дровах, старайтесь помещать их внутрь исключительно вертикально. Это еще больше увеличивает время прогорания.

Разнообразие моделей оборудования

Существует несколько разновидностей котлов данного типа. В частности,  производители предлагают модели, имеющие специальные дополнения, что в конечном итоге упрощает эксплуатацию печей. Среди таковых:

• регулируемые двери – обеспечивают максимальный коэффициент полезного действия;
• электрический тэн, мощностью до 2 кВт – дает возможность избежать расхолаживания в случае полного перегорания дров;
• контур для быстрого охлаждения камеры – такое аварийное снижение температуры обеспечивает высокий уровень безопасности котла;
• вращающиеся форсунки – выполняют гарантированное дожигание всех выделяющихся газов. Функция вращения существенно упрощает чистку.

Что предлагают производители

Сегодня котлы длительного горения на дровах, для которых достаточно одной загрузки  в 24 часа, пользуются повышенным спросом среди потребителей. На профильном рынке представлено множество моделей, выпущенных различными производителями. Рассмотрим наиболее востребованные изделия.

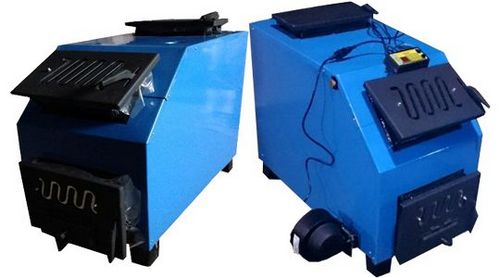

Котел длительного горения на дровах «Огонек»

Под данной украинской маркой выпускается несколько различных моделей:

• с турбиной для нагнетания воздуха;
• с контуром для подогрева воды;
• с верхней частью, на которой можно готовить пищу;
• и даже с полотенцесушителями.

Мощность оборудования колеблется от десяти до ста киловатт. Если говорить более конкретно об отдельных моделях, то особого упоминания заслуживают три из них:

• ПДГБ – суть работы его состоит в газовой генерации, в качестве твердого топлива подходит все, кроме угля. Обеспечивает нагревание воздуха;
• КОТВ – часть, через которую выполняется загрузка дров, довольно широкая, в нее проходят поленья до полуметра длинной;
• КОТВ-30ДТ – имеется турбина для нагнетания воздуха, благодаря которой время горения увеличивается, а температура существенно повышается.

Это самый недорогой котел длительного горения, но с весьма высокими харктеристиками.

Котел длительного горения на дровах «Атон»

Твердотопливный котел длительного горения на дровах и угле (Украина), созданный из:

• чугуна;
• либо стали.

Чугунные изделия ATON TTK работают не только на дровах, но и на:

• угле;
• торфе;
• брикетах.

Модификация с буквенным индексом V оснащена турбиной, увеличивающей поступление кислорода для более активного горения.

ATON TRADICJA – стальные изделия. Разработано два типа:

• с ручной регулировкой интенсивности тяги;
• с автоматикой.

Главная отличительная особенность ATON TRADICJA – наличие колосников, охлаждающихся посредством обычной воды, благодаря чему разработчикам удалось решить главную проблему оборудования данного типа, заключавшуюся в быстром перегорании колосников.

Модификация с буквенным индексом С обеспечивает активное поступление кислорода, что продлевает время горения.

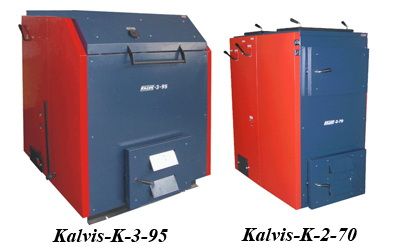

Котел длительного горения на дровах «Kalvis»

Это литовские изделия, выпускаемые в различных видах:

• с варочной панелью;
• мини-камины;
• для обогрева воздуха;
• для водяного контура.

Кроме того, производитель предлагает даже промышленное оборудование. В любом случае, для повышения КПД внутри камеры покрываются особым жаропрочным материалом. Инженеры предусмотрели даже автоматическое стряхивание накопившейся на колосниках золы.

Плюсы и минусы

Естественно, у каждого оборудования имеются как положительные, так и отрицательные свойства. Об этом и поговорим в данной части нашей статьи.

Минусы

Начнем с недостатков – минусы следующие:

• при форс-мажорных ситуациях потушить пламя и остановить работу оборудования быстро не получится;
• в них нужно закладывать дрова полностью – то есть, выполнить частичную протопку помещения не удастся;
• в процессе горения на стенках образуется деготь – если имеется только один люк, очистить топочную часть довольно сложно, а делать это нужно ежемесячно;
• относительно высокая стоимость.  Даже самый недорогой котел на дровах длительного горения обойдется дороже традиционного.

Плюсы

О преимуществах такого оборудования можно говорить очень много и очень долго, но мы выделим главное:

• высокий уровень КПД;
• существенная экономия энергоресурсов;
• возможность применять для обогрева ресурсы различного вида – уголь, дрова, торф, шелуху от семечек, даже бытовой мусор и т.д.;
• простота эксплуатации – достаточно раз загрузить топливо и забыть о печи на сутки;
• возможность обогревать помещения благодаря нагреву воздуха.

Как сделать своими руками

Как отмечено выше, одним из недостатков данного оборудования является его высокая стоимость. Однако при наличии желания, сноровки и определенных инструментов, котлы длительного горения на дровах легко соорудить своими руками, ориентируясь на схему и чертеж. Об этом и поговорим ниже.

Что вам понадобится: инструменты и материалы

Подготовьте требуемый материал:

• использованный, полностью пустой баллон из-под газа;
• металлические трубы;
• металл в листах.

Чтобы конструкция была эффективной, рациональной нужно создать специальный поршень, который будет придавливать используемые продукты горения.

Из инструментов подготовьте следующие:

• болгарка;
• шлифовальный диск и диск для резки металла;
• электродуговая сварка и электроды;
• обычная дрель;
• сверла для создания отверстий в металле.

Простой вариант самодельного котла длительного горения — видео

Процесс изготовления

Когда все подготовлено, можете приступать. Если у вас нет баллона, то он легко заменяем обычной стальной трубой, но обязательно с толстыми стенками. Высота такой трубы должны составлять около 85 сантиметров, а диаметр – не менее 30 сантиметров.

Схема котла длительного горения

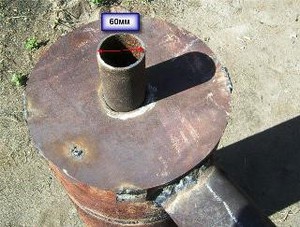

Сбоку в верхней части приваривается еще одна труба, но значительно меньшая по размеру:

• диаметр – 10 сантиметров;
• длина – 40 сантиметров.

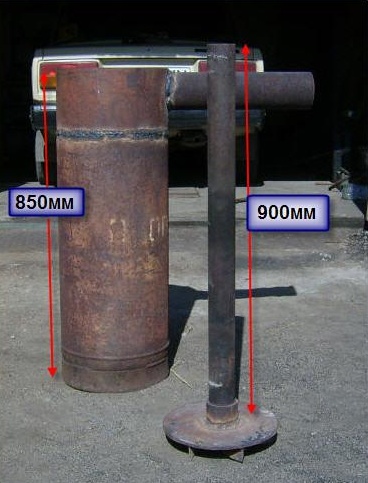

Далее следует создать поршень или ограничитель, суть работы которого состоит в том, чтобы обеспечивать сверху давление на поленья, тем самым препятствуя проникновению слишком большого объема кислорода.

Для этого ограничителя вам понадобится труба:

• диаметром около 6 сантиметров;
• длиной – чуть больше, чем основная, используемая для котла.

На нижнюю часть этой трубки следует приварить диск из стали, диаметр которого будет чуть меньше общего диаметра котла – примерно 27 сантиметров.

На диск нужно также приварить:

• несколько лопастей в форме дуги;
• маленькую шестеренку или шайбу, от которой и будут расходиться лопасти;
• в этой шестеренке должно быть сделано отверстие, размер которого составляет примерно 2 сантиметра, что позволит ограничивать объем поступаемого воздуха.

На верхнюю часть котла нужно предусмотреть съемную металлическую крышку. В крышке делается отверстие буквально на несколько миллиметров превышающие по размеру диаметр трубки ограничителя – это позволит свободно перемещать его внутри печи.

Внизу следует вырезать прямоугольник и установить туда металлическую дверцу. Через нее будут выполняться удаление золы.

Поскольку на поленья оказывается дополнительное давление, то они перегорают максимально полно, а потому золы образовывается не так уж и много.

Этого устройства будет достаточно, чтобы полноценно обогревать воздух в помещении, но отопление будет эффективным лишь в том случае, если его площадь не такая уж и большая. В противном случае рекомендуется обустроить водяной контур, и это уже будет идти речь именно об отопительном котле длительного горения, который мастера именуют Бубафоня.

Два метода создания контура

Существует два способа создания водяного контура котла длительного горения на дровах. Первый из них – довольно простой: вокруг всей области сгорания дров конструируется особая водяная рубашка.

То есть, получается своеобразный термос, между наружной и внутренней стенкой которого осуществляется циркуляция воды.

Второй метод более сложный, поскольку речь идет о том, чтобы подвести воду к ограничителю/поршню, который и осуществляет давление на древесину. Кстати, такой вариант сложен не только в конструкции, но и в последующей эксплуатации. Теплообменник рекомендуется устанавливать в камере горения дров.

Также нужно будет выполнить монтаж труб, которые присоединяться непосредственно к баку:

• одна труба будет выводить в систему подогретую воду;
• вторая осуществлять «обратку», то есть возвращать уже охлажденную.

Функционировать система будет следующим образом:

• дрова загружаются в камеру;
• поджигаются вверху;
• устанавливается ограничитель, который будет оказывать давление на поленья;
• при прогорании дров, ограничитель постепенно опускается;
• кстати, уровень его опускания может служить и своеобразным сигналом о необходимости следующей загрузки;

Разводка водяного отопления в таком случае делается как обычно и не отличается от традиционной.

Место установки

Еще одно преимущество данного оборудования – отсутствие обязательно проектной и разрешительной документации для установки и эксплуатации. Однако это не значит, что правила безопасности не нужно соблюдать.

Итак, среди требований безопасности следующие:

• в месте установки должен быть создан дымоход, предусмотрена эффективная вентиляция;
• в этой части строения обязательно нужно соблюсти все правила пожарной безопасности;
• если выполняется обвязка малого контура, делать ее нужно трубой из стали или меди;
• не рекомендуется, чтобы печь соприкасалась со стенами – важно наличие зазора около пятидесяти сантиметров;
• в помещении не должны присутствовать горючие материалы.

Эти простые меры предосторожности обеспечат вашу безопасность и предотвратят неприятные ситуации, способные привести к пожарам.

Заключение, отзывы, советы

Как видите, котлы длительного горения – это действительно эффективное и рациональное изобретение, помогающее обеспечь качественный обогрев помещений. Они идеально подходят для установки в зданиях различного типа:

• в жилых домах;
• в дачных домиках;
• в теплицах;
• в гаражах;
• в складских, промышленных, производственных помещениях и так далее.

Конечная стоимость отопления будет гораздо ниже, чем при использовании прочих вариантов обогрева. Кроме того, при желании можно существенно сэкономить и на покупке оборудования, создав его самостоятельно, придерживаясь инструкции, описанной выше.

Самый оригинальный вариант самодельного котла длительного горения – видео
