Самостоятельное крепление турника с брусьями 3 в 1 на стену в доме или квартире

Когда в семье рождается ребёнок, родители задумываются о пространстве для активных и спортивных игр, а также интересном проведении времени. В такие моменты они обращаются к давно проверенному методу – креплению для турника на стену или домашней шведской стенке с брусьями.

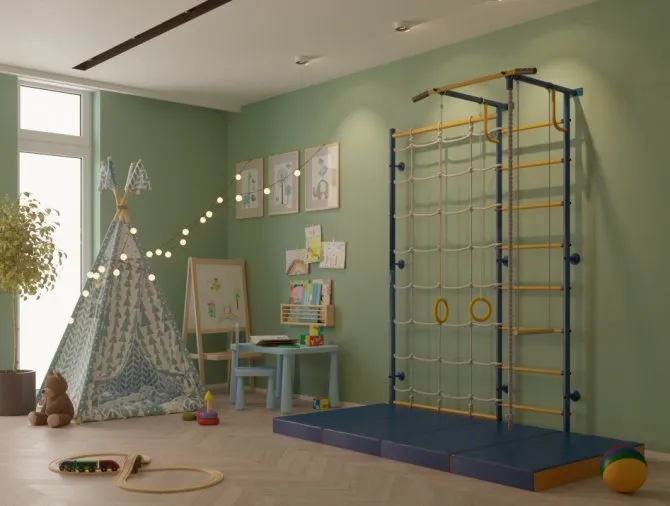

Если речь идет о шведской стенке, то зачастую это система из лестницы, которая устанавливается вдоль одной из стен детской комнаты и выступающей ступенькой. Также туда входят кольца, канаты и прочие приспособления для детского домашнего спорта. А самый многофункциональный турник — навесной на шведскую стенку. Благодаря этому маленький человечек может с малых лет полюбить активный отдых, а взрослый найдет место для восстановления сил после тяжелого дня или болезни.

На что следует обратить внимание при установке турника в квартире

Первое, что нужно учесть при установке снаряда — это высота. Причем важное значение имеет даже самые мельчайшие детали. Необходимо все тщательно промерить, чтобы снаряд был установлен на правильной высоте и на нем было удобно заниматься.

На какой высоте вешать турник дома

Для комфортного тренинга нужна такая высота снаряда, при которой до него можно еле дотянуться.

Имеется даже специальная формула, позволяющая точно рассчитать это значение. Для этого нужно перемножить рост спортсмена на коэффициент 1.28. Данное расстояние обеспечит доступность к инвентарю, и при висе не придется поджимать ноги. Удобство заключается также в том, что под повешенной подобным образом перекладиной можно будет спокойно передвигаться, она не будет никак мешать.

Какое должно быть расстояние от снаряда до потолка

Оптимальным расстоянием можно считать 30-32 см. Оно позволит комфортно подтягиваться, не боясь задеть головой потолок.

Конечно, эта идеальная ситуация, которую не всегда получится реализовать, поскольку могут возникнуть следующие трудности:

1. Высота потолка может оказаться ниже рекомендуемой В этом случае нужно обращать внимание на расстояние от турника до потолка. Оно обязательно должно составлять не менее 30-32 см. Лучше пусть в висе будут поджаты ноги в коленях, чем голова ударяется о потолок.
2. Спортсмену необходимы подтягивания с выпрямлением рук над турником Здесь речь идет о специальной тренировке, при которой человек приподнимается значительно выше перекладины. При подобном раскладе снаряд необходимо устанавливать таким образом, чтобы от верхней точки подъема до потолка оставалось по крайней мере 2 см.

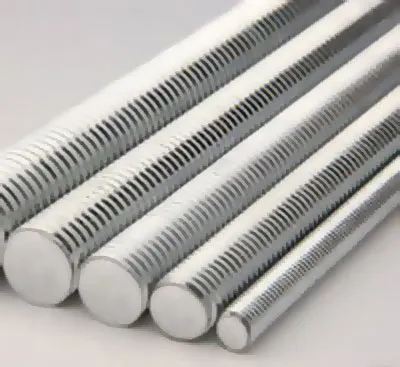

Шпильки

Когда я пришел в ближайший строительный магазин посмотреть — что они из себя представляют, то меня опять начали одолевать сомнения. Выдержит ли шпилька с резьбой M10 необходимую нагрузку?

И тогда я опять полез в Интернет (переписав с ярлыка магазинной шпильки адрес сайта поставщика).

Оказывается почти все

шпильки, которые продаются в строительных магазинах, имеют
класс прочности стали
4.

Шпильки «из магазина» скорее всего имеют класс прочности стали — 4.

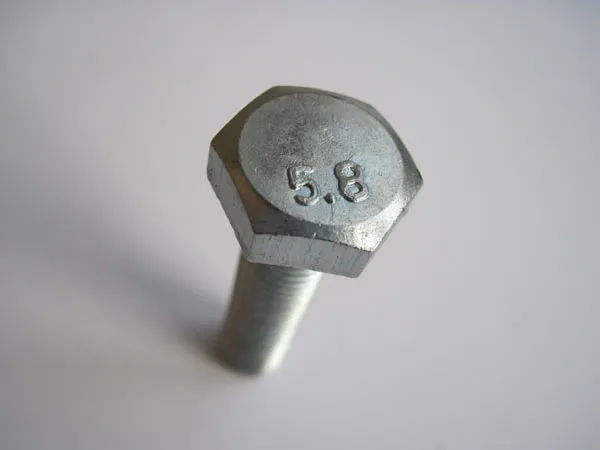

Обычно класс прочности обозначается двумя числами с точкой между ними (например «4.8»). Первое число — это прочность, второе — «текучесть». За подробностями отсылаю в поисковик :). Скажу только что класс прочности 4 означает, что предельная нагрузка на разрыв 40кгс/мм2 (для подсчетов суммарной предельной прочности, может так же понадобится формула площади окружности S=r2, где =3,14; r=радиус, из которого нужно не забыть вычесть нитку резьбы).

Мне удалось найти через Интернет фирму, которая продавала такие шпильки но из стали с классом прочности 8 (в два раза больше, чем у обычной шпильки!). К счастью они даже были с покрытием — оцинкованы. Такая шпилька имеет на торце специальную желтую метку. Стоит 4$ (за 2-х метровую). Ее-то я и купил.

КСТАТИ

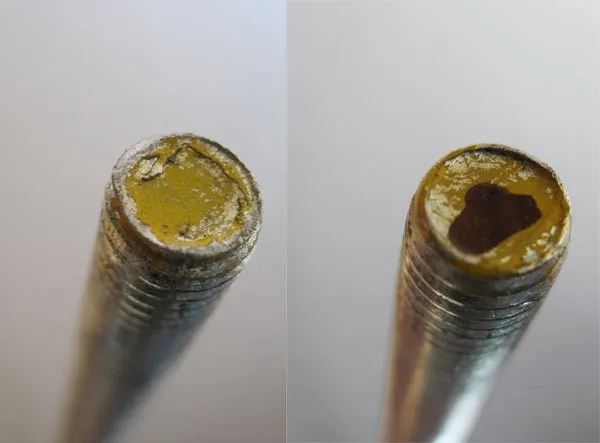

На той-же фирме, где я взял шпильку, мне сказали, что у них бывают шпильки с классом прочности 10 (!), к сожалению без покрытия. Но их не было в тот момент, и ждать уже не хотелось. К тому-же продавец заверил меня, что такие шпильки применяются только там, где уже совсем запредельные нагрузки. Позднее, когда уже всё было сделано, я узнал, что можно было поискать такие шпильки в
автомагазинах
.

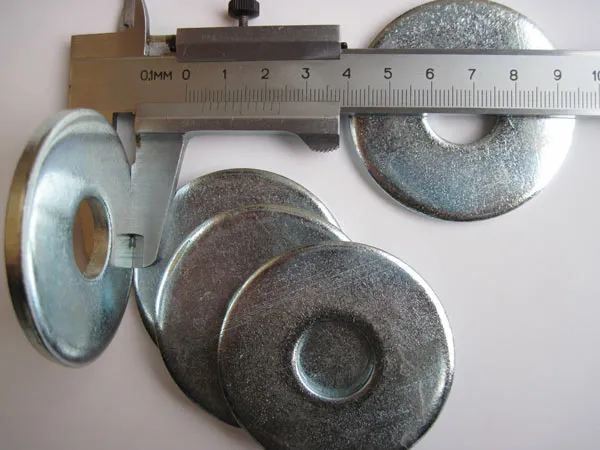

Там же я купил огромные широкие шайбы с отверстием 16 мм из толстой стали, и чуть поменьше — с диаметром отверстия 10 мм.

От чего зависит выбор крепления

Метод установки перекладины играет крайне важную роль при ее монтаже. Важно, чтобы она была установлена очень надежно. Чтобы была обеспечена полная безопасность человеку, который будет заниматься. Именно на это следует обратить внимание в первую очередь.

Сделать акцент нужно на основание, к которому будет крепиться снаряд, и на сам тип крепежа.

Что нужно сделать, чтобы повесить снаряд по всем правилам

Для установки перекладины необходимо выбрать крепкое основание. Оно должно отвечать следующим критериям:

• потолочный турник должен крепиться к несущей балке или железобетонному перекрытию;
• настенный инвентарь следует крепить исключительно к стене из крепких материалов;
• также турник можно установить и в дверном проеме.

Важно помнить, что перекладину нужно монтировать строго горизонтально. Тренировка на косом снаряде приведет к неравномерной нагрузке, что впоследствии плохо скажется на здоровье и осанке.

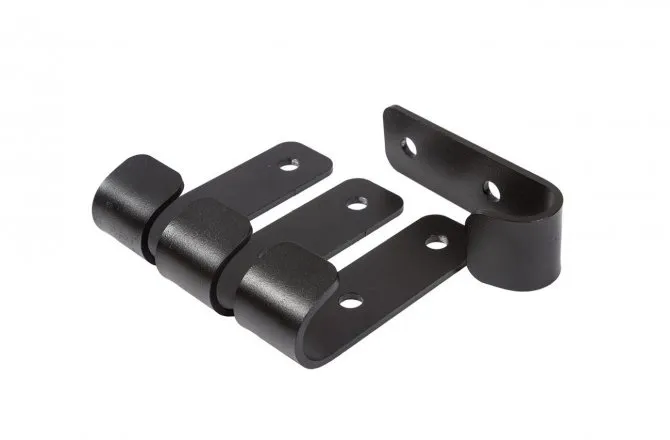

Какие бывают крепежные элементы

Грамотный выбор крепежных элементов – залог долговечности тренажера для подтягиваний. Существует несколько типов крепления:

1. Универсальные К ним относятся металлические крючки. К стене крючки крепятся с помощью болтов. Снаряд подвешивается непосредственно на крючки. Выдержать такое крепление может даже очень большой вес.
2. Дюбели Метод крепления турника к стене при помощи дюбелей довольно прост: необходимо только просверлить дырки в стене, вставить в него крепления и тщательно закрутить болты.
3. АнкераЭти приспособления для крепления очень похожи на дюбели. Важно помнить, что они подойдут только для бетонных стен и стен из кирпича. Это самый надежный вариант крепления.


   Важно! Некорректное крепление анкеров может повлиять на безопасность занимающегося. Необходимо заранее и очень тщательно все проверить.

   Весовая нагрузка при использовании этого типа крепления может достигать 500 кг.

4. Химические анкера или дюбеля Интересный вариант, который особо хорошо себя показывает для кирпичей с полостями. Для их установки нужно приобретать сетчатую трубку или гильзу. Турник при таком креплении фиксируется прочно и долговечно
5. Саморезы по дереву. Если перекладину крепят на деревянную стену, то следует использовать специальные большие саморезы по дереву под ключ. Это наиболее приемлемый вариант.

Типы крепежных элементов

Чтобы турник был долговечным, крепеж нужно выбирать с особенной тщательностью. Даже самое прочное устройство должно держаться надежно, ведь именно на места креплений будет приходиться максимальная нагрузка во время эксплуатации. Рассмотрим все актуальные способы крепежа.

Универсальные крепления

Стальные крючки считаются универсальным креплением и используются для любого вида инвентаря. Их толщина составляет минимум 2 мм, и они могут выдерживать вес до 250 кг. Крючки нужно фиксировать болтами: дюбельными или анкерными.

Методы установки

Частым вопросом является вопрос «куда прикрепить снаряд». Существует несколько способов, при помощи которых можно повесить перекладину. Выбор зависит как от ее типа, так и от вида комнаты.

Монтаж турника на стену: как его можно осуществить

При данном типа установки понадобятся самые надежные крепления.

Ход работы будет следующим:

1. Распаковывать инвентарь.
2. Замерить на нем все расстояния.
3. Отметить карандашом на стене основные точки крепления.
4. Просверлить отверстия.
5. Подвесить снаряд на болты и убедиться, что все прикреплено надежно.

Чтобы добиться успеха в этом деле, необходимо знать особенности монтажа перекладин к разному виду материала, понимать, к чему стоит их крепить, а к чему нет.

Особенности монтажа на рыхлый, пористый материал

К такому материалу относится, например, газобетон или пеноблок. В данном случае будет уместнее использовать химические анкера, нейлоновые дюбеля КВТ или специальные дюбеля для монтажа в газобетон.

Алгоритм работы с таким типом креплений как хим. анкера будет следующим:

1. Подготовка стены (бурение отверстия).
2. Наполнение составом отверстий.
3. Закручивание шпилек и ликвидация оставшегося состава.

Важно! Следует ознакомиться перед работой с инструкцией по работе с подобного рода креплений. Использовать ее стоит с особой осторожностью.

Способы, с помощью которых можно закрепить снаряд к кирпичной стене с пустотами

Пустоты в стене могут существенно осложнить задачу по установке перекладины. Чтобы осуществить это, нужно использовать специальные дюбеля либо воспользоваться химическими анкерами.

Ход работы будет состоять в следующем:

1. На первом этапе нужно будет просверлить несколько небольших дыр в стене.
2. Затем вставить гильзы в получившиеся углубления и заполнить их хим. составом;
3. Вставить шпильки.
4. Надеть кронштейны и через полчаса повесить перекладину на шпильки. Необходимо убедиться, что все гайки плотно закручены. Безопасность должна быть в приоритете.

Особенности монтажа на керамзитобетон

Еще одной сложной задачей является монтаж на керамзитобетон. Существует несколько способов, которые помогут облегчить положение дел. Например, можно увеличить площадь шайб болтов, в которые упираются гайки. Или сделать специальную конструкцию, основная суть которой будет заключаться в том, что на стене будет создана специальная металлическая обойма.

Особенности монтажа на гипсокартон

Если человек решил устанавливать перекладину на гипсокартон, то в качестве креплений ему следует взять анкеры.

Алгоритм действий при подобном раскладе будет следующим:

1. На первом этапе необходимо будет сделать несколько отверстий в гипсокартоне.
2. Затем следует просверлить отверстия в несущей стене.
3. На следующем этапе нужно выпилить места для специальных металлических труб и вбить их в сделанные ранее отверстия.
4. Следом надо прикрепить снаряд анкерами к стене и обязательно проверить его на прочность.

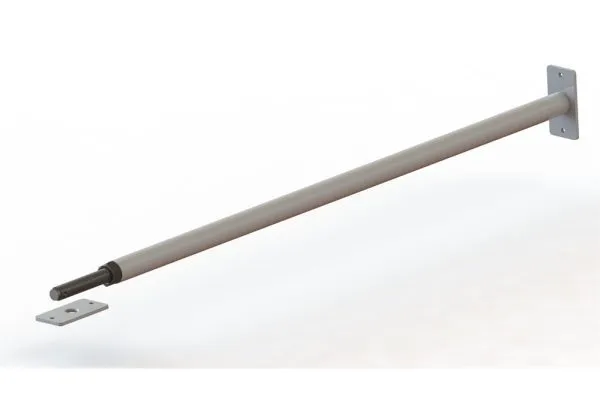

Установка турника в распор

Распорную перекладину можно установить двумя способами, каждый из которых представлен в таблице:

Способ	Недостатки
Необходимо просверлить отверстия в стенах и вставить специальные распорные кронштейны. После их надо закрепить и установить перекладину.	Отверстия придется заделывать при ремонте и делать аналогичные в новом месте.
Нужно сделать пометки на стенах и зафиксировать на них распорки. Далее следует использовать распорную конструкцию турника.	На стенах остаются вмятины, но выровнять их гораздо легче, чем заделывать отверстия. Выдерживает не более 100 кг.

Установка турника над дверным проемом: как это осуществить

Если нужно установить снаряд над дверным проемом, то лучшим решением станет монтировать распорные варианты инвентаря. Если проход перед дверью узкий, то снаряд можно установить на распорки без дополнительных приспособлений.

Как осуществить монтаж на потолке

Плюс подобного типа установки заключается в удачном интерьерном решении — на стене остается больше места. Но вот монтаж будет несколько сложнее.

Ход работы такой же, как при установке перекладины на стену. Опора берется в четырех точках. Следует использовать такой тип креплений как анкерные болты.

Важно! Перед работой необходимо оценить качество потолка, болтов и общий вес. Все это оказывается значительное влияние на безопасность тренировок.

Потолочная установка встречается не так часто, так как велик страх падения конструкции. Также проблематично устанавливать в квартире, где имеются готовые натяжные потолки.

Виды домашних турников

Для домашних тренировок используются разные изделия. Они создаются для различных физических упражнений. Поэтому у них разное крепление – какие-то выше, какие-то с другими креплениями.

Домашние турники бывают:

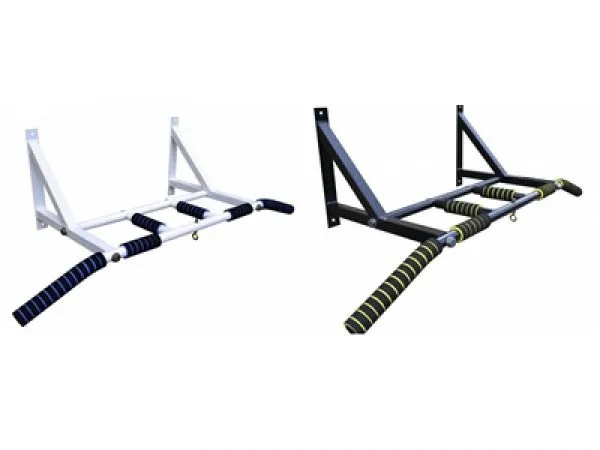

• Настенными – используются в просторных помещениях. Позволяют выполнять комплекс упражнений: подтягивания, кувырки, перевороты. Крепятся к стене анкерными болтами.

• Распорными – устанавливаются в дверном проёме или между стен. Позволяют выполнять подтягивания.

Популярны из-за простоты установки. Прочность крепежа обеспечивают распорки – конструкция прочно «зажата» между двумя стенами.

Крепится анкерными болтами.

При демонтаже остаются вмятины на стенах. Это минус для любителей частых перестановок, ремонтов.

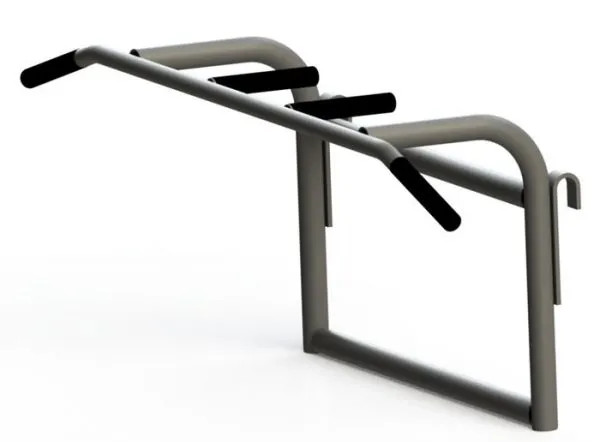

• Навесными – редко используются, как самостоятельный инвентарь. Часто это дополнительное снаряжение. Например, при наличии лестницы или шведской стенки.

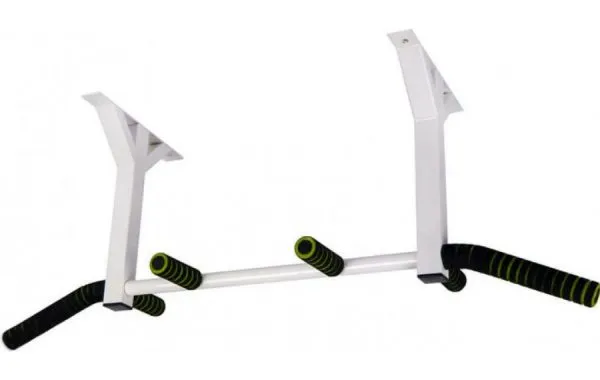

• Потолочными – крепятся к потолку болтами. Бывают регулируемыми или цельнолитыми.

Как выбрать диаметр перекладины

Чтобы подобрать диаметр под размер руки, нужно измерить ширину ладони у основания пальцев и умножить полученное число (в сантиметрах) на 3.3. Результат нужно округлить в большую сторону, желательно до цифр 5 или 0.

К примеру, если ширина вашей ладони составляет 9 см, после умножения на 3.3 получается 29.7. Значит, диаметр перекладины должен быть 30-35 мм.

Правила крепления: про длину анкера и количество точек крепления

Этот вопрос актуален, если турник планируется вешать на стену в квартире. Само собой, речь не про гипсокартон — на него турник крепить нельзя.

Основной показатель для расчета точек крепления: несущая способность 1 точки, в том числе на изгиб и сдвиг: она должна быть не меньше 130 кг/с.

Количество креплений рассчитывается по такой формуле:

(Рн х 2.5) / 130, где:

1. Расчетная нагрузка — для взрослого мужчины весом около 80 кг будет составлять около 200 кг.
2. 2.5 — фиксированный коэффициент.
3. 130 — минимальная несущая способность 1 точки.

Результат нужно округлить в большую сторону до ближайшего четного числа.

Приведем пример, если заниматься на турнике будет человек, весом 80 кг (то есть расчетная нагрузка равна 200 кг):

(200×2.5) / 130 = 3.85.

Округляем вверх до 4 — столько точек крепления должно быть минимум. Для надежности можно добавить еще 2 точки — до 6.

Все показатели вверху — среднеминимальные, актуальны для взрослого мужчины, весом до 80-90 кг.

Что касается самих крепежей: подойдут только болты размером от М8, и только в стальных анкерах. Пластиковые дюбели использовать нельзя (разве что, если турник вешается не для взрослого мужчины, а для ребенка весом до 35-40 кг).

Глубина, на которую анкер должен вставляться в стену:

• Не менее 120 мм — для бетона.
• Не менее 150 мм — для кирпича.
• Не менее 180 мм — для бруса из прочных пород дерева.
• Не менее 220 мм — для хвойных пород или переклеенного бруса.

Наружу болт должен выступать не больше, чем на 20 мм.

Какой вывод можно сделать

Неважно, где и как вы занимаетесь спортом, главное — это работать над собой. Поверьте мне, усилия всегда оправдываются, а победа всегда сладка. Общайтесь с людьми, достигшими результатов, правильно занимайтесь и результаты не заставят себя ждать.

Надеюсь, мои советы помогли вам, и я буду рад видеть вас снова на блоге приключенческого проекта «На Грани». Делитесь со своими друзьями полезными советами. Удачи!

Текст — агент Q.

Плюсы и минусы самодельных конструкций

Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.

1. Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей — не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник — будет стоить в районе 1500-2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
2. Расходы по времени. В зависимости от модели — на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
3. Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской — работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.

Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.
