Шаг стоек в каркасном доме — особенности стен
Стены каркасного дома
Без чего не построишь дом? Конечно же, без стен.
Стены каркасного дома — это второй важный элемент после лаг пола. Давайте рассмотрим стену подробнее.
О теме «пирогов» внутри моего блога уже есть специальный пост, поэтому на данной странице мы остановимся исключительно на обсуждении деревянного каркаса. Каркас состоит из четырех ключевых компонентов (в скобках указаны их термины в канадском каркасном домостроении, чтобы вам было проще найти и изучить их с разных точек зрения).
Она состоит из 4 основных частей (в скобках их название в канадском каркасном домостроении, чтобы вы могли их потом найти в поиске и посмотреть со всех ракурсов):
Нижняя обвязка (Bottom Plate)
Стойка (Studs)
Верхняя обвязка (Top Plate)
Вторая верхняя обвязка (Double Top Plate)
Нижняя обвязка (Bottom Plate) — связывает стойки снизу, верхняя обвязка (Top Plate) сверху, вместе: стойки и две обвязки образуют крепкую каркасную стену. Стойки (Studs) в каркасной стене должны идти с определенным шагом, обычно в России этот шаг выбирают 600мм или 625мм (смотря какой применяется утеплитель и плитная обшивка). При этом, если вы делаете стены из доски шириной 100 мм (а не стандартных 150мм), то шаг стоек должен быть не больше 400мм.
Вторая верхняя обвязка (Double Top Plate) необязательна в некоторых случаях, но обычно ее ставят, так как она равномерно распределяет нагрузку от лаг перекрытия на каркасных стены.
Существуют два главных правила относительно второй верхней обвязки:
1) она должна состыковывать на стойках (Studs).
2) она должна состыковываться не ближе, чем на 2 стойки по отношению к стыкам верхней обвязке (Top Plate) — посмотрите ниже на фото как это выглядит.
При этом вторая верхняя обвязка на стене необязательна, если лаги перекрытия над ней расположены ровно над ее стойками.

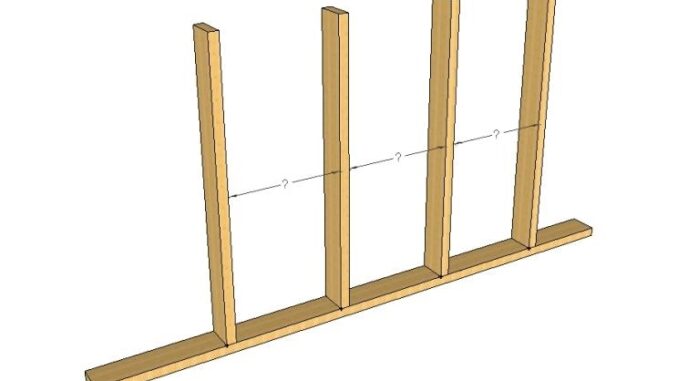

Подробнее о шаге стоек
.
Когда мы выбираем шаг стоек, имеет смысл ориентироваться на:
1) внешнюю обшивку (обычно OSB-3)
2) внутреннюю обшивку (обычно ГКЛ)
3) утеплитель
Рассмотрим подробнее.
1) Шаг стоек под OSB-3 1250×2500 (лист располагается горизонтально)
627 мм
417 мм
2) Шаг стоек под ГКЛ 1250×2500 (лист располагается горизонтально)
627 мм
417 мм
Кстати, влиянием ГКЛ на шаг стоек можно пренебречь, если он будет крепиться к обрешетке (часто делают с утеплителем внутри).
3) Шаг стоек под утеплитель 1200×600 со стойками 40(50) мм толщиной
625-630 мм
Шаг стоек под утеплитель 1200×560 со стойками 40 мм толщиной
590 мм
Шаг стоек под утеплитель 1200×560 со стойками 50 мм толщиной
600 мм
Шаг стоек под утеплитель 1000×500 со стойками 40(50) мм толщиной
525-535 мм
Таким образом, оптимальный шаг стоек при OSB-3, ГКЛ и утеплителе 600 мм шириной — 627 мм. При других — нужно выбирать: или подрезать утеплитель, либо резать OSB-3, либо резать ГКЛ. Легче всего резать утеплитель, ГКЛ тоже обрезать не проблема, а вот OSB-3 резать не более муторно. Кстати, ГКЛ можно ставить и вертикально. В некоторых случаях даже OSB-3 можно ставить вертикально, но не рекомендуется.

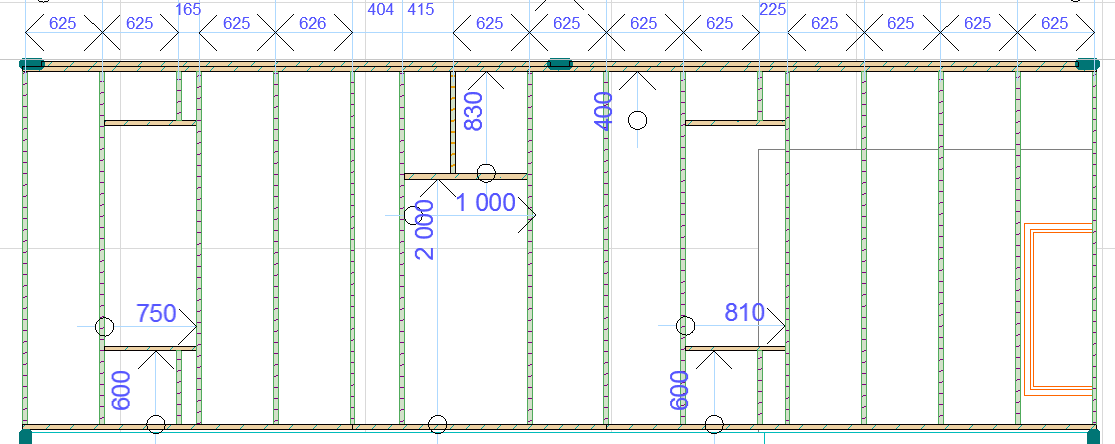

В моем случае, я вообще предпочел не применять OSB-3, а обшить дом доской 100×25 под углом 45 градусов. Таким образом, я ушел от проблемы с OSB-3. ГКЛ у меня через обрешетку и его можно тоже игнорировать. Получилось, что мне осталось лишь выбрать шаг лаг под утеплитель, я выбрал 625 мм (на фото).

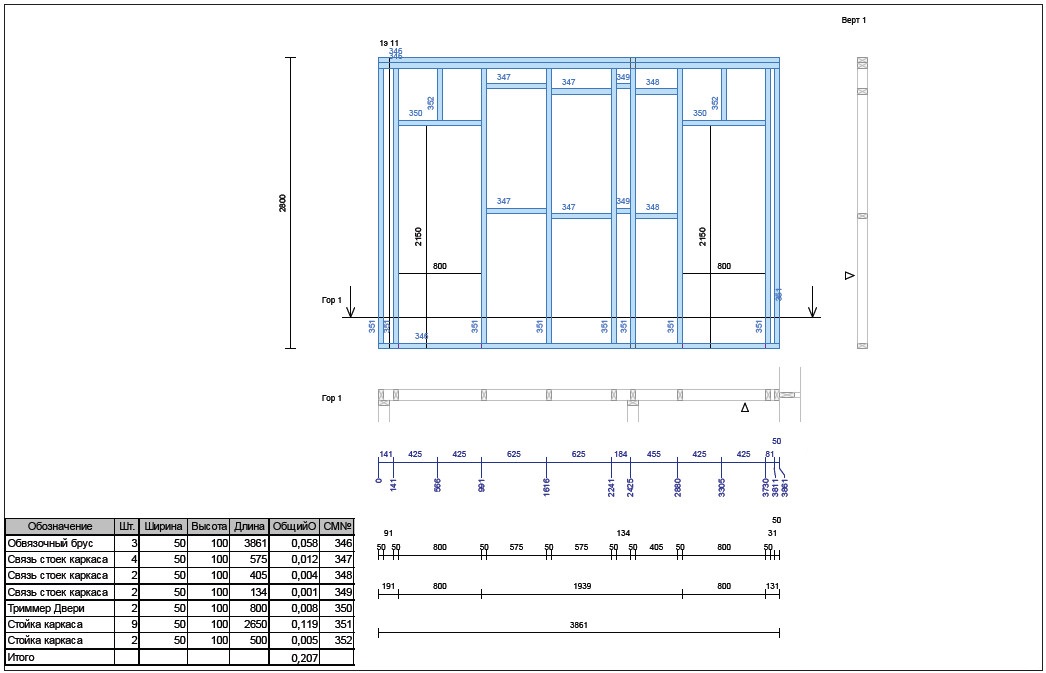

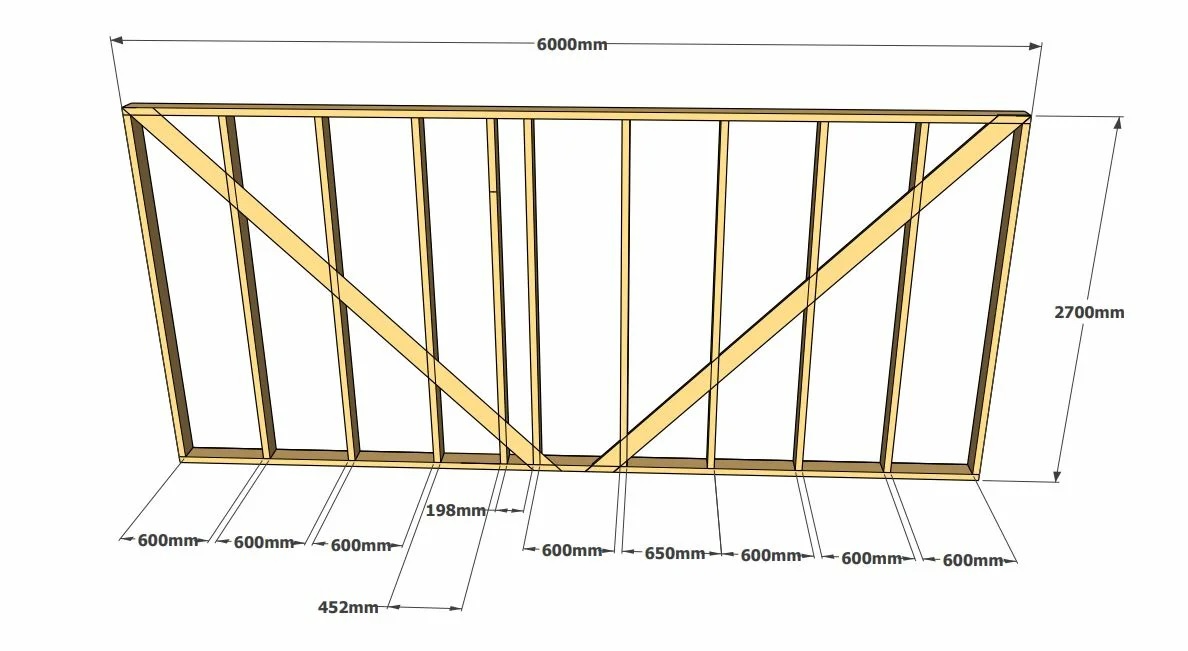

Узлы каркасный стены в картинках:
Об оформлении проемов (окон и дверей) в каркасных стенах поговорим отдельно, т.к. там добавляют еще много новых элементов.
Бонус:
Как поднимать стены дома по платформе:
Вам потребуется несколько человек в синих или белых футболках.
Как выглядят стены дома в сборе:
Итак, теперь вы знаете, как построить стену своими руками. Если вы не хотите строить самостоятельно, всегда можно обратиться ко мне и я найду для вас надежную бригаду в вашем регионе.
Удачной стройки!
