Шаг за шагом — изготовление правильной стены в каркасном доме по канадской технологии согласно СП 31-105
Без сомнения, стена в каркасном доме играет ключевую роль, можно сказать, что она является его символом и самой особенной частью, придающей ему тепло и прочность.
И сегодня я предлагаю вам разобраться в этом хитросплетении на самом деле простых элементов, которые всех очень сильно путают, и не только самозастройщиков, но и опытных строителей, которые поленились заглянуть в свод правил и кодов по каркасным домам (канадских или финских, а может, русских — неважно)
Сегодня мы поставим все точки над i и определимся, как правильно делать стены каркасного дома, из каких элементов они состоят и как их сколачивать.
Перво-наперво стоит уяснить, что основная суть каркаса в том, что все его элементы между собой связаны и дают друг другу дополнительную мощь. Так что все элементы служат для многих целей. Я буду называть самые главные их функции, но далеко не все, чтобы не сидеть тут неделю.

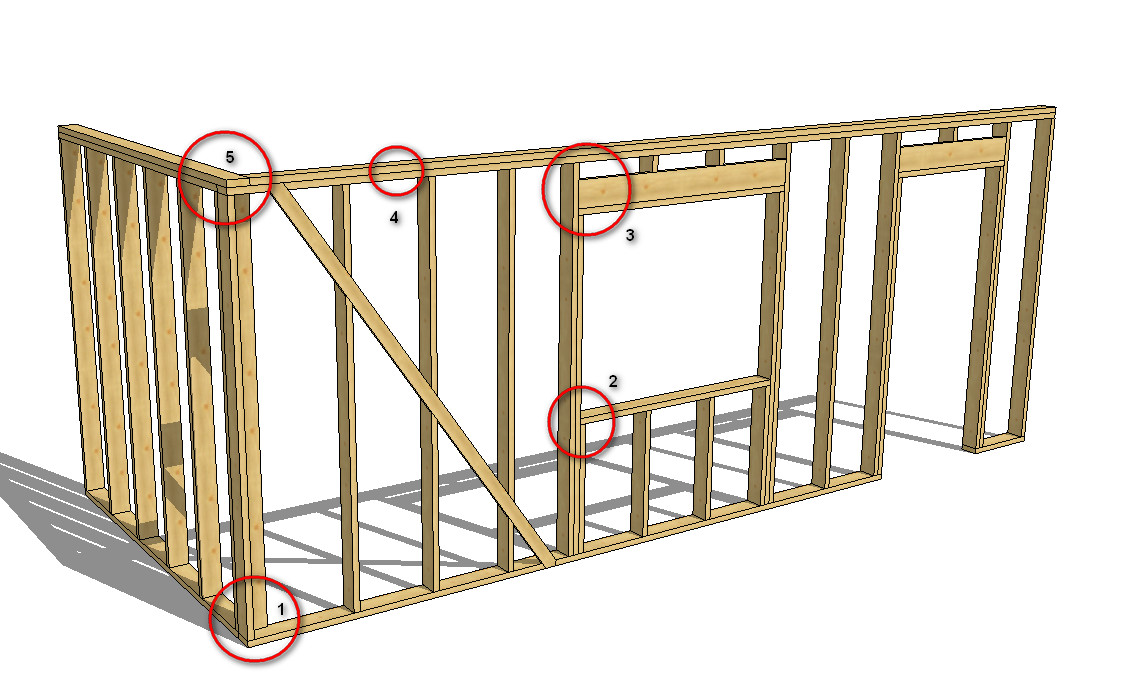

Перед вами каркасная стена.
Обычно она состоит из досок сечением 150*40мм, дачные варианты бывают из доска 100*40 мм, а бываю редкие варианты из 200*40мм. Она состоит из 5-10 элементов в зависимости от разных элементов:
Низ стены или нижняя обвязка.

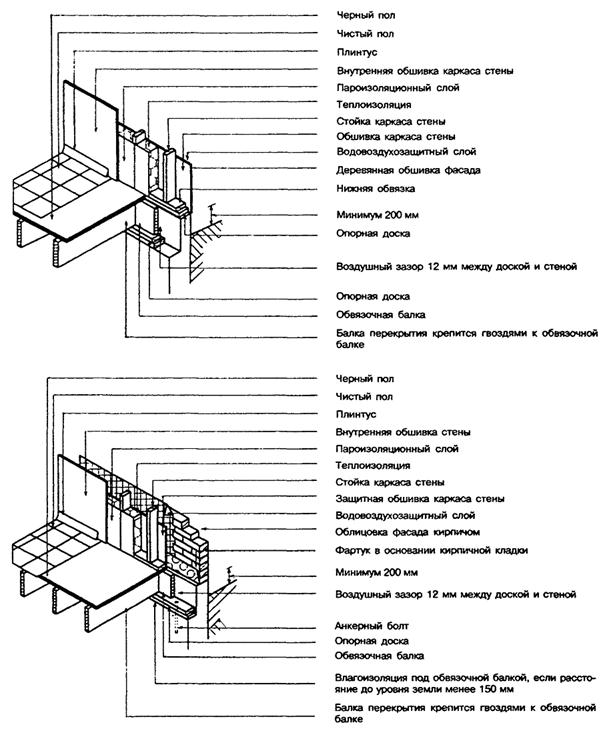

Итак, первый элемент стены это нижняя обвязка. Нижняя обвязка — это доска обычно 150 мм ширины (в дачных домах 100 мм) и 40мм (реже 50мм) толщины то есть доска 150 на 40. Она лежит плашмя, то есть горизонтально широкой частью.
Теперь идем снизу наверх и подходим к главному элементу каркасной стены — стойке! Стойка играет самую важную роль в стене, она берет на себя основную нагрузку и именно от правильной работы со стойками будет зависеть эффект крепости как стены, так и всего дома.
Стойка — это еще одна доска, такого же сечения что и нижняя обвязка, т.к. стандартно 150 на 40или 50 мм. Как видите из картинки, стойка приколачивается сразу на нижнюю обвязку и стоит на ней.
Стойки идут с определенной периодичностью, мы не можем ставить их раз в метр, этого слишком мало, но принято называть эту периодичность — шаг стоек. Шаг стоек это расстояние от центра одной стойки до центра другой, а не размер расстояния между ними, это удобнее, т.к. элементы обшивки часто сходятся именно посередине стоек и важно знать расстояния между ними.
Классический канадский шаг лаг — около 40 см, но в России принят шаг около 60 см, вообще в нормативных документах шаг 600 мм, но большая часть утеплителя у нас 600 мм, а это значит шаг должен быть 625-630 мм. чтобы вычитая толщину стойки между ними было 585-590 мм (утеплитель 600 чуток поджимается, чтобы не падать), да и при обшивке дома материалом ОСП-3 длиной 2,5 метра это очень удобно, он как раз закрывает 4 стойки ровно и следующая плита без подрезки ставится рядом.
Если в стенах используется эковата, шаг можно делать 600 мм, меньше не стоит, так как будет слишком много мостиков холода, а прочности достаточно и так.
У нас есть низ стены и ее середина. Теперь нам нужна верхняя часть! За это отвечают 2 одинаковых элемента — оба называются верхняя обвязка. Только одна первая верхняя обвязка, а во вторая — вторая верхняя обвязка, как видите, фантазии тут не нужно, только логика.
Соответственно обе эти обвязки располагаются как нижняя обвязка, только сверху на стойках. Разница между ними лишь в том, что если первая верхняя обвязка стыкуется над любыми стойками, то вторая должна состыковываться как минимум на одну стойку от стыка первой, чтобы перераспределить нагрузку от балок пола 2 этажа или чердака.
Сейчас сразу важно рассказать вот что. В целом есть две основные технологии сборки каркасной стены. Самая популярная технология это конечно платформа. По платформе стены собирают уже на готовом полу и собирают их лёжа, а потом поднимают своими руками или с помощью так называемой удочки. Из плюсов: что очень удобно сколачивать стены и это быстро делается, это показывал своём фильме Ларри Хон. Вторая система называется балун, когда стойки ставят постоечно. Она удобнее для таких как я, когда строишь один и поднимать стену тяжеловато. Ты просто берешь и ставишь каждую доску отдельно, прибивая ее к нижней обвязке.
Кстати, нижняя обвязка монтируется в разных технологиях совершенного по-разному. В платформе она просто как часть стены находится лежа и потом на нее стена ставится. В Балуне она приколачивается сначала на свое законное место, а только потом не нее ставятся постоечно стойки.
Ну всё, стена готова? Нет, есть еще доп. части, о которых мы не поговорили. Что бывает в стенах? Правильно — проемы для дверей и окон и поскольку они шире, чем стандартный шаг 600 мм для стоек, то их надо специальным образом укреплять, чтобы нагрузка от крыши, снега и людей этажом выше не привело к лопанию стеклопакета и повреждению вас любимых.
Итак, для проема нам понадобятся сдвоенные стойки.
Итак, если окно стандартного размера 1,4 метра, то поскольку мы теряем на его месте 2 стойки стандартного шага, их мы добавляем по углам уже имеющихся и получаются сдвоенные стойки. Если окно например 3 метра, то у нас там 5 стоек, добавляем по 3 с каждой стороны, округляя в большую сторону.
Далее, мы укрепили стойки, но нам нужно еще до них нагрузку на нести, чтобы она не действовала на окна. Для этого и нужен хидер!
Хидер — это 1-2 доски, поставленные на ребро, которые сколачиваются в один так называемый пакет, становясь единым целым, как брус. В зависимости от длины окна они бывают разных сечений в толщину и высоту. Стандартный ригель из 2 досок 200*50 — 200*100.
Но на окно в 3 метра в гостиной мне пришлось поставить ригель 300*125 (4 склеенных доски 150*50 — 2 в высоту и 2 в ширину + 2 слоя фанеры 12 мм). Для таких целей легче всего купить уже готовы балки на специальных МЗП (металлические зубчатые пластины)
Далее, полученный пакет балок мы ставим на эти самые добавочные стойки, делая их по высоты такими, чтобы это было верхней отметкой нашего окна. Ну всё, теперь наше окно в безопасности!
Но нужно еще куда-то его поставить, ведь так? Для этого нам нужна еще одна доска плашмя — выглядит как нижняя обвязки, только в проеме окна, назовем ее доска подоконная. Но в воздухе она висеть не может, поэтому под нее мы ставим короткие стойки с таким же шагом, как наши основные, обычно начинают отсчет шага с крайней стойки окна. Но под самый угол окна добавляют еще одну короткую стойку с каждой стороны. чтобы оно стояло крепко. Итак, вот получившийся проём!
В случае, если ваше окно не очень высокое, над хидером ставятся короткие стойки с тем же шагом, что и под окном, выглядит это вот так:
Ну и теперь завершающие штрихи.
Поскольку стена состоит просто из стоек и обвязок с проемами, то она имеет свойство расползаться по диагонали, так как ее в эту сторону ничего не сдерживает и стена подвижна. Чтобы такого не случилось, придумали УКОСИНЫ или УКОСЫ. Это доска, обычно 25 мм (реже 40мм) толщины и 100мм ширины, которая врезается под углом 45-60 градусов в нашу стену и сдерживает стены от расползания. Что важно, укосина врезается в нижнюю обвязку, в стойки, и в первую верхнюю обвязку и никак иначе. Неврезанная укосина в обвязки — частая ошибка, которая делает укосину практически бесполезной. Обычно на 6 метровую стену достаточно 2 укосины в разные стороны.

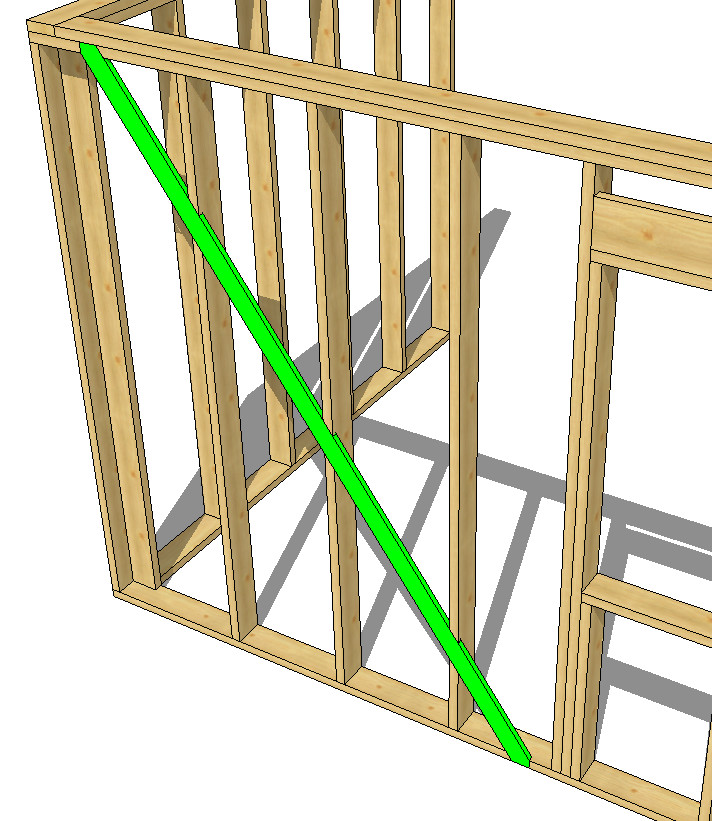

Заметьте, укосина идёт СНАРУЖИ дома. Не внутри.
Укосину в стенах можно заменить на плитную обшивку ОСП-3 или фанерой или доской 25 мм толщиной под углом 45 градусов, как делал я. Такие обшивка в 5-10 раз крепче укосин и с очень большим перезапасом делают дом крепкими.
Вот и все с канадским методом сборки стен! В следующим статьях рассмотрим финский вариант построения каркасных стен, он куда современнее и оригинальнее, но канадский метод — проверенная классика.
Делитесь этой статьей со своими друзьями в соц. сетях, чтобы больше людей увидели, как ПРАВИЛЬНО строится каркасная стена по канадской технологии.
