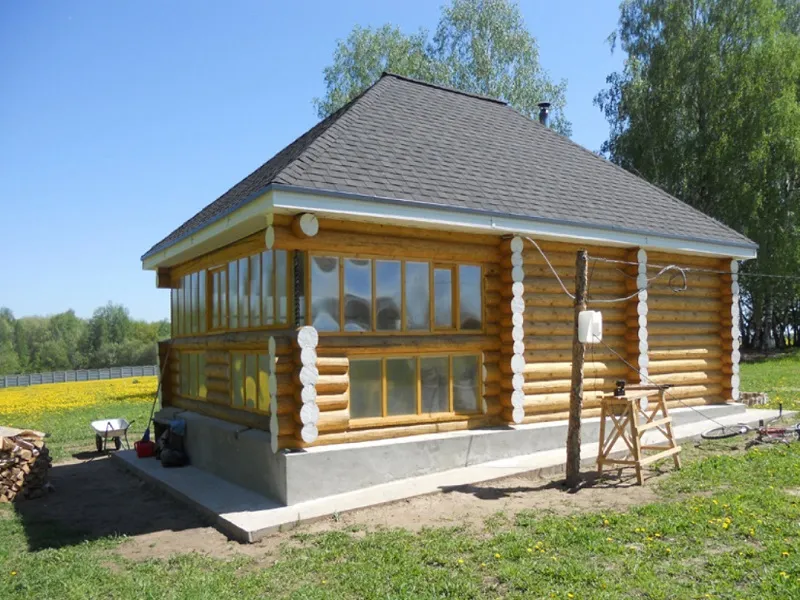

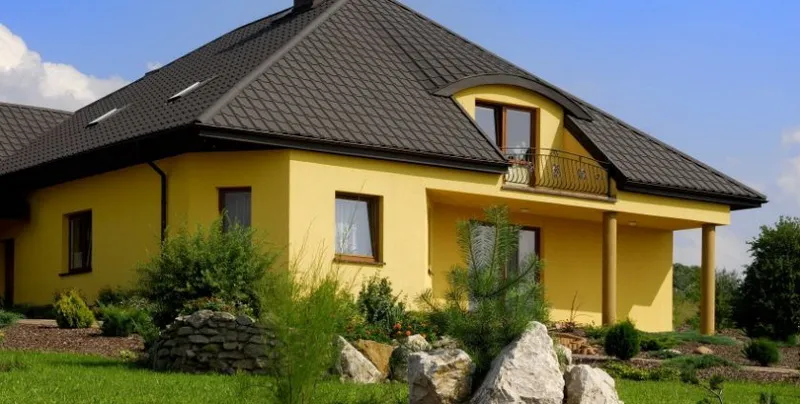

Шатровая крыша – технология, встречающаяся в одноэтажных и многоэтажных домах. Для нее характерен треугольный спуск и соединение всех углов в одну верхнюю точку.

Количество треугольных сторон допускается любое. Единственный фактор, объединяющий все формы и размеры шатра – общая вершина. Наиболее удобная форма – четыре стороны с единой точкой соприкосновения в центре, но это не обязательно. Она может смещаться в любую сторону, если того требует конструкция дома.

По особенностям конструкции, крыши частных домов делятся на:

1. Висячая. При этой технологии, крыша крепится на стропильные балки. Они монтируются на стены, что и обеспечивает фиксацию. Важным элементом выступают специальные стяжки, которые сдерживают стропилы от радиальных смещений.
2. Насклонный. Распространенная технология, но ее возможно воплотить только в крупных домах с наличием несущей стены посреди дома. Именно на нее и будет приходит основная нагрузка от кровли.

Шатер – популярная технология, так как позволяет полностью избавиться от протечек и попадания осадков в помещение.

1. Из каких элементов состоит шатровая кровля
2. Устройство стропильной системы и монтаж
3. Особенности наслонных стропил
4. Установка обрешетки, гидроизоляции и пароизоляции
5. Утепление шатровой крыши
6. Укладка кровельного покрытия

Из каких элементов состоит шатровая кровля

Существует стандартная технология производства с использованием определенного набора материала:

Стропильные балки. Доски, располагаемые в углах конструкции. Изготавливаются из натурального дерева. Как правило, берут твердые породы, несклонные к промерзанию и самостоятельному разрушению. Такие сорта дерева, как сосна или ель не подходят. Из-за мягкости, их может повести. Желательно пропитывать дерево с помощью специальных составов против паразитов и грибков. При повреждении стропильной доски вероятно разрушение всей конструкции.

Нарожники. Иначе называются стропильной ногой. Представляет собой придаток, предназначенный для поддержания участка ската между накосным стропилом и свесом. Используется в четырехскатной системе датских или вальмовых типов. Его задача в равномерном распределении нагрузки. Вместо направленного давления на конкретный участок стены, он позволяет его дополнительно сместить.

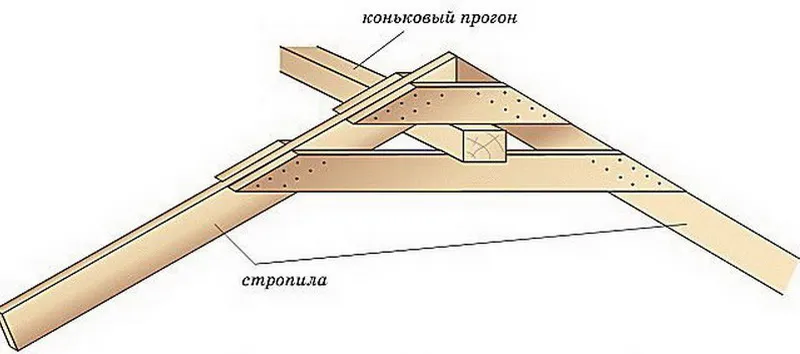

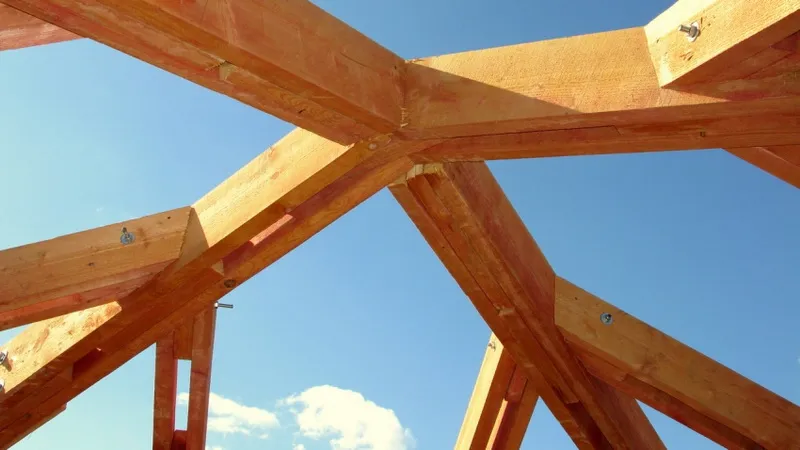

Коньковый узел. Элемент, образующий пик крыши. Является соединением двух стропильных ног.

Центральная стропила. Выступает центровым элементом, который обеспечивает соединение конькового узла. Как правило, используется плотная балка большого диаметра, способная выдержать обоюдное давление.

Подкос. Опорная часть стропильной ноги.

Мауэрлат. Представляет собой опору, которая соединяет крышу со стеной. Для легких крыш используется обычный брус из твердых пород дерева. Равномерная нагрузка позволяет создать высокое качество соединение. Если при изготовлении крыши используются толстые балки из тяжелых пород дерева, возможно установить металлический швеллер. Это позволит в значительной мере увеличить прочность соединения. С легкими крышами использование металлического профиля противопоказано, так как он только увеличить давление на фундамент.

Это стандартный набор инструментария, используемый в четырехсторонних системах. Шатровая крыша для беседки и дома может отличаться по набору.

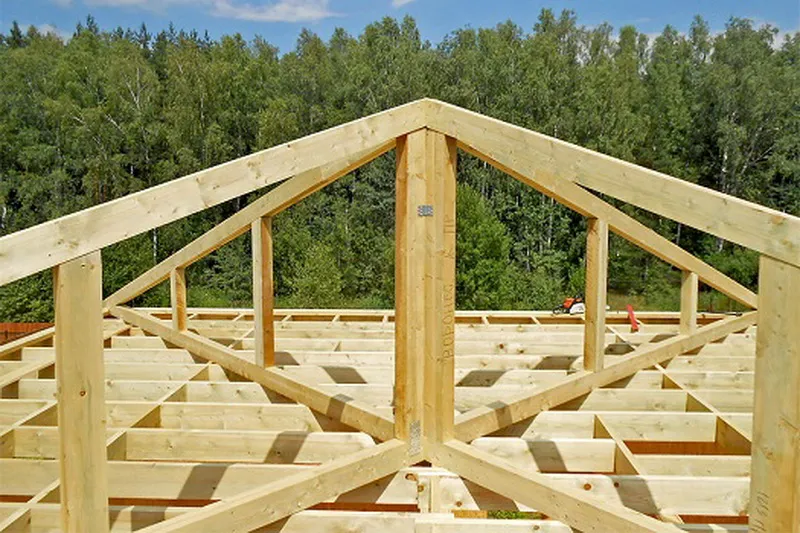

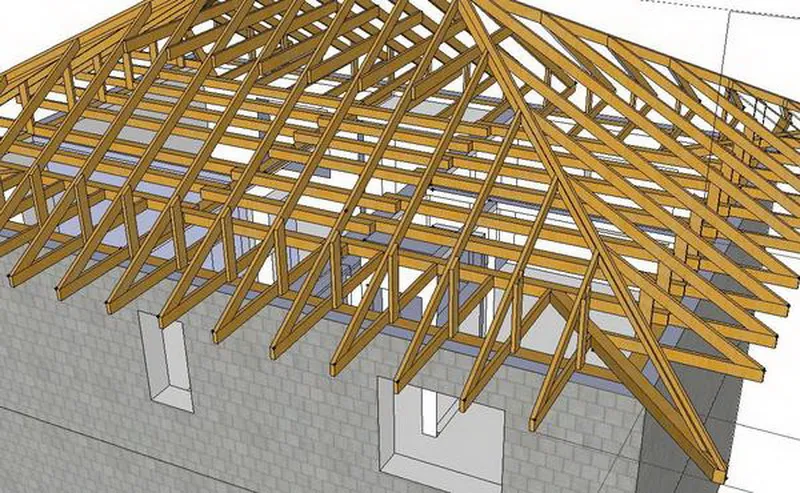

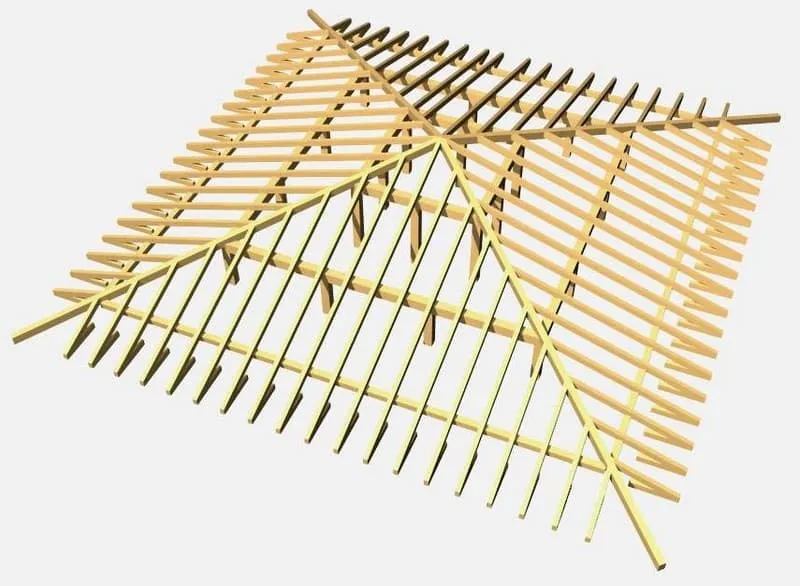

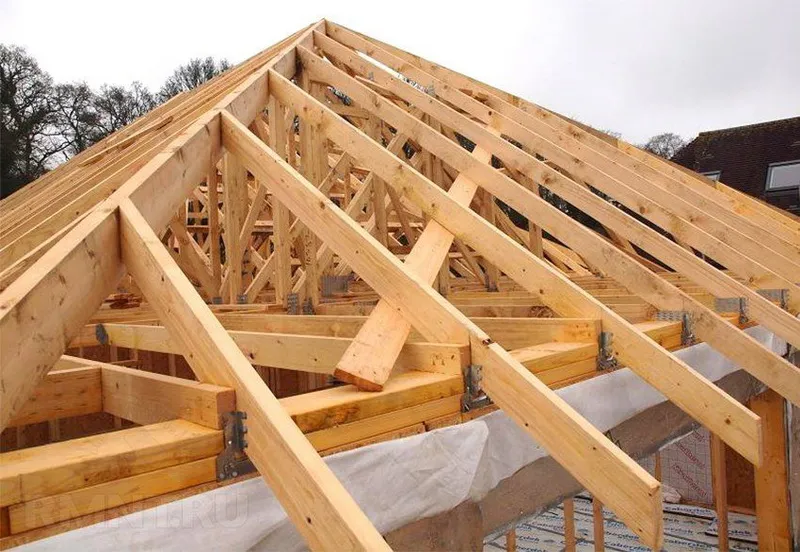

Устройство стропильной системы и монтаж

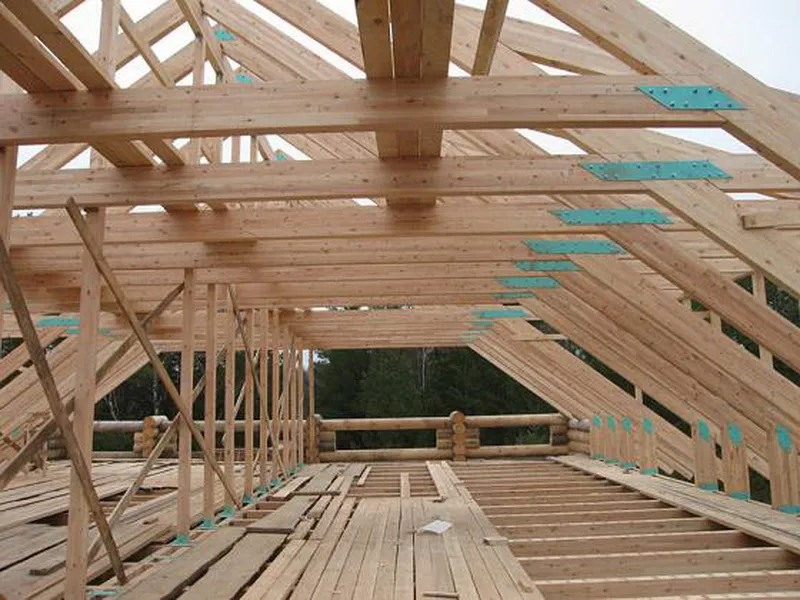

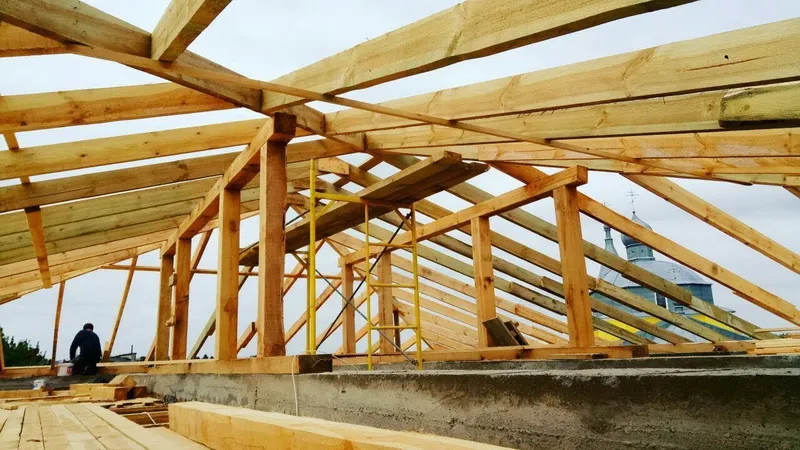

Стропильная система – конструкция, состоящая из древесных балок. Они соединяются по принципу компенсации давления. Благодаря специфическому строению, шатер может выдерживать высокие нагрузки и не рушиться при постоянном давлении и осадках.

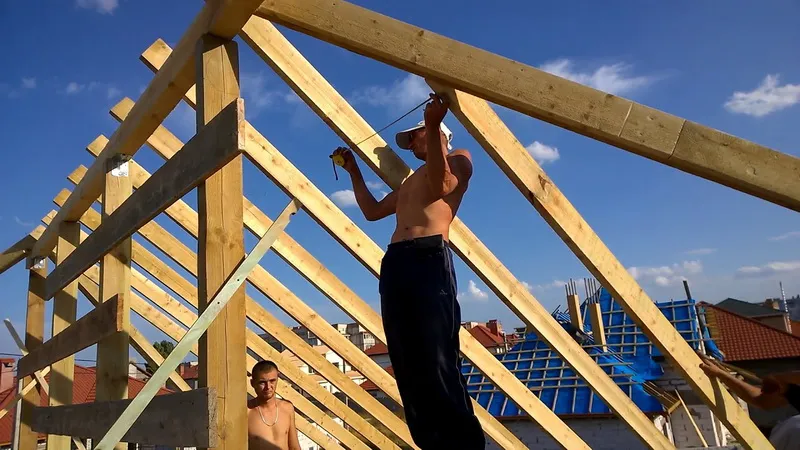

Шатровая крыша своими руками устанавливается по следующему плану:

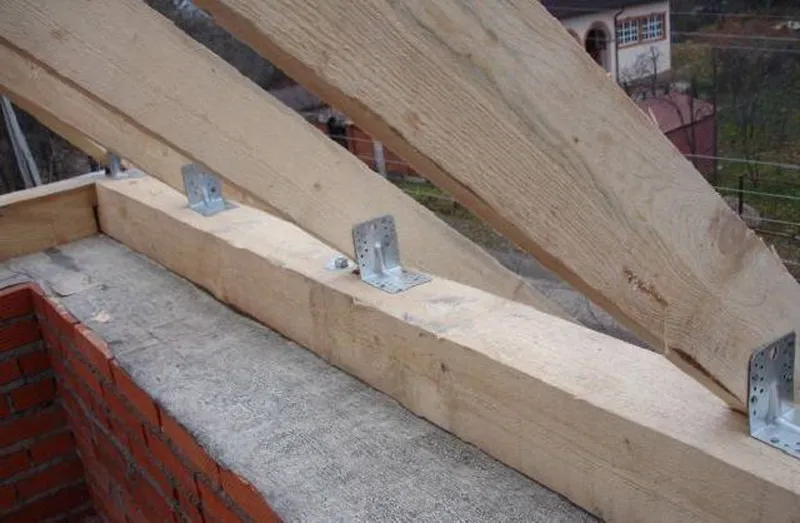

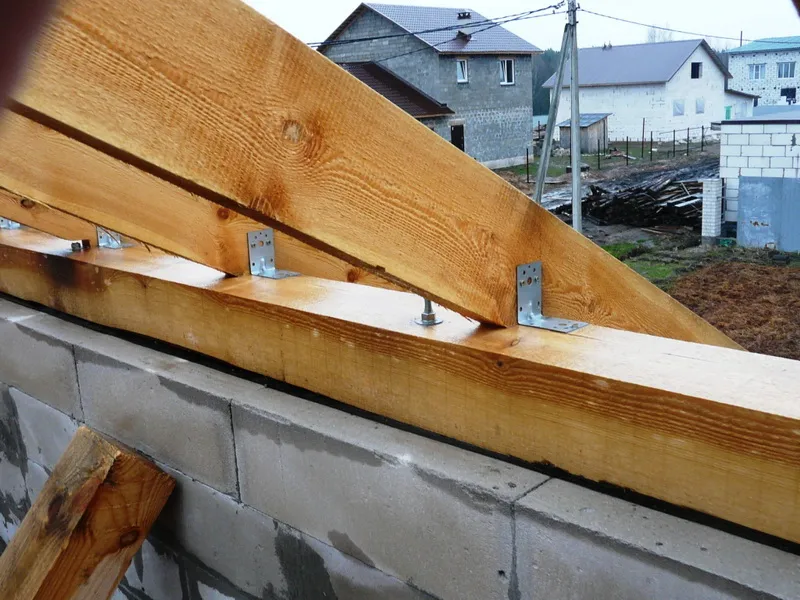

1. Мауэрлат. Его устанавливают с самого начала. На кирпичные стены устанавливают толстые деревянные бруски. Для защиты от влаги, устанавливается гидроизоляция (подойдет обычный руберойд, смольные составы). Если дом из дерева – нужно установить обычную обвязку. Иногда требуется битумная мастика для гидроизоляции.

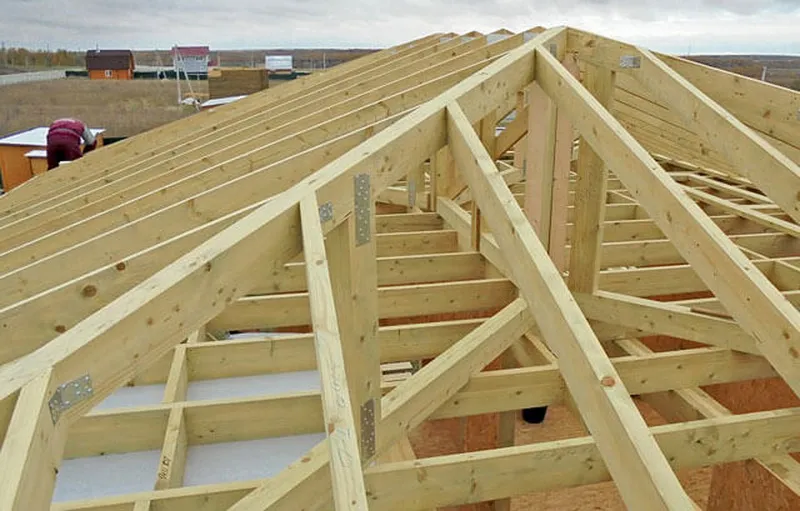

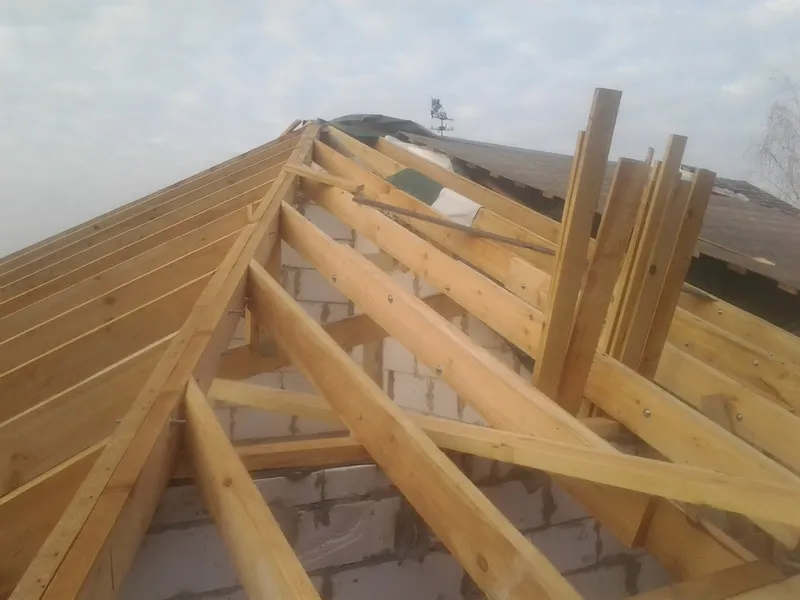

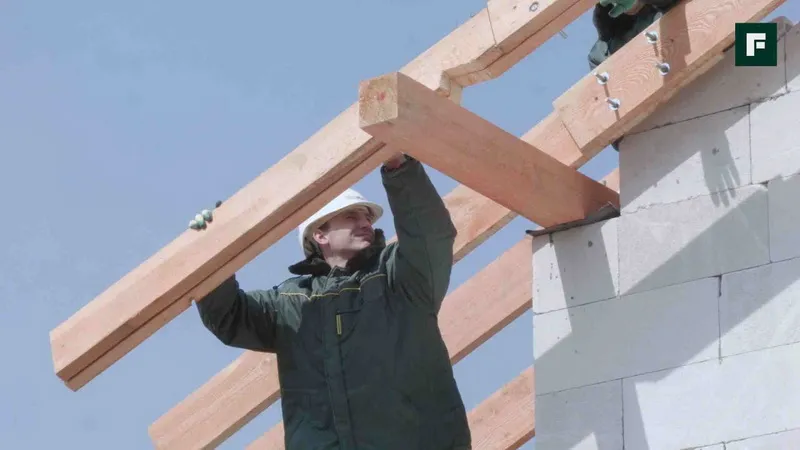

2. Угловые стропилы. С углов устанавливаются стропильные балки и крепятся на коньке. Они устанавливаются с помощью стяжки. Для прочной посадки, углы доски нужно спилить. В кирпиче их нужно закрепить с помощью арматурных скоб. На дереве установка производится с помощью заклепок.
3. В центре монтируются подпорка.
4. Диагональные рейки. На скатах крепятся рейки по диагонали, откосы и подкосы. Они необходимы для сопротивления ветру и сильным осадкам.
5. Установка нарожников.

При монтаже важно соблюдать все пропорции, характерные для конкретного дома. Ниже представлена пошаговая видео-инструкция.

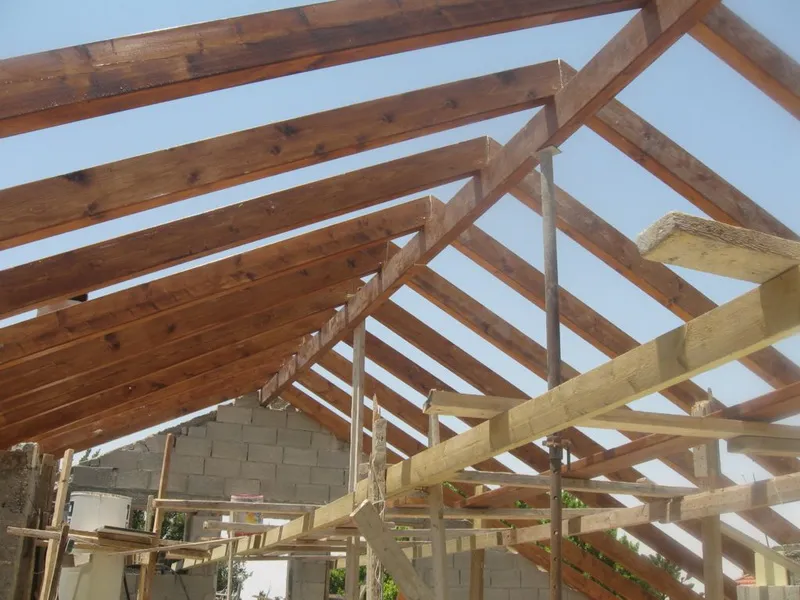

Особенности наслонных стропил

Насклонные системы состоят из двух стропильных ног. Они опираются на мауэрлатный слой. Сверху они крепятся к коньку, который держится на вертикальной балке, смонтированной на внутренней стене.

Это распространенная технология, которая используется в двухскатных крышах. Если шатер изготовлен в односкатном типе, используются те же самые рекомендации, за исключением небольшого изменения метода.

Стропильные балки устанавливаются на опору противоположной крыши. Здесь не требуется специальная промежуточная стена. Эту функцию выполняет более высокая стена.

Чтобы шатровая крыша из металлочерепицы или керамики прослужила дольше, применяются подкосы. Они увеличить длину пролетов.

Односкатные системы с длиной пролетов менее 450 сантиметров подкосы могут не устанавливаться. С ними можно увеличить протяжность до 600 сантиметров. В двухскатных крышах они могут не устанавливаться при длине до 900 см. Комбинация подкосов и схватов позволит увеличить длину пролета до 14000.

Технология применима для воздевания крыши для дома и беседки своими руками.

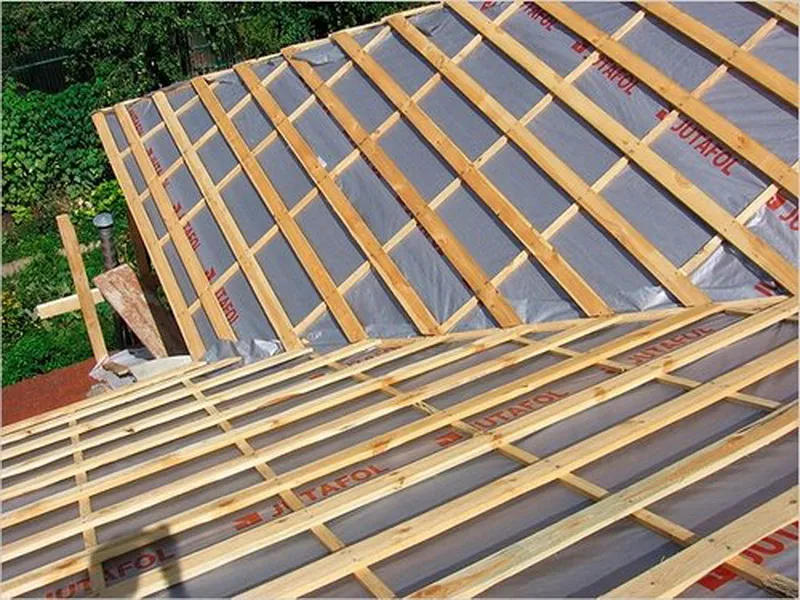

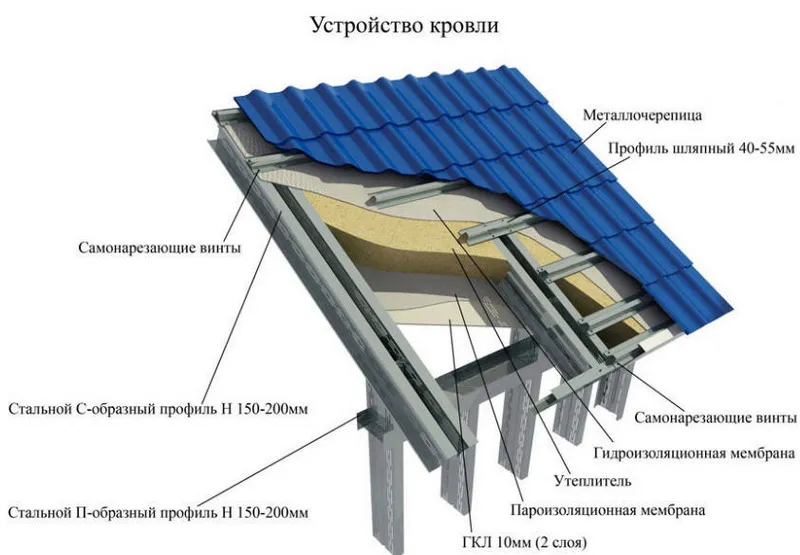

Установка обрешетки, гидроизоляции и пароизоляции

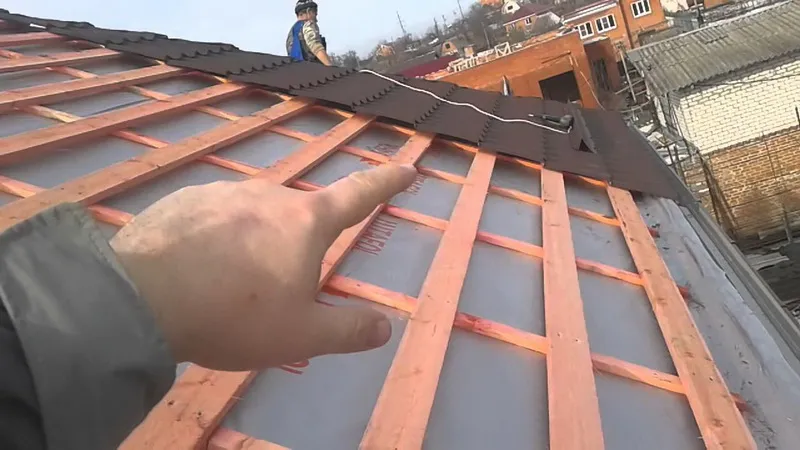

В зависимости от кровельного материала выбирается тип обрешетки. Она может быть:

1. Цельной. Монолитная обрешетка, которая подходит для мягкой кровли, как ондулин, битумный шифер. Гарантирует жесткость и неподвижность кровельного покрытия.
2. Фрагментальная (раздельная). Предназначена для жесткой кровли, как шатровая крыша из металлочерепицы, керамической черепицы, профильного настила. В случае минимального расширения материала, не произойдет разлома и повреждения материала.

Обрешетка изготавливается из деревянных досок толщиной в 2,5 и шириной в 15 сантиметров. Она устанавливается на пароизолированные панели, которые защищают ее от вероятных проникновения пара. Между досками должен прокладываться специальный утеплитель. Это может быть минеральная или каменная вата, различные виды плитных панелей.

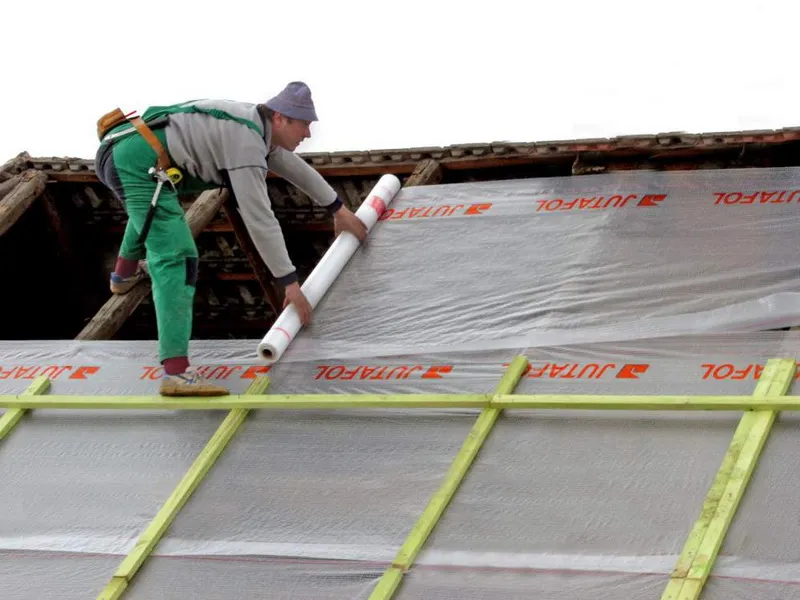

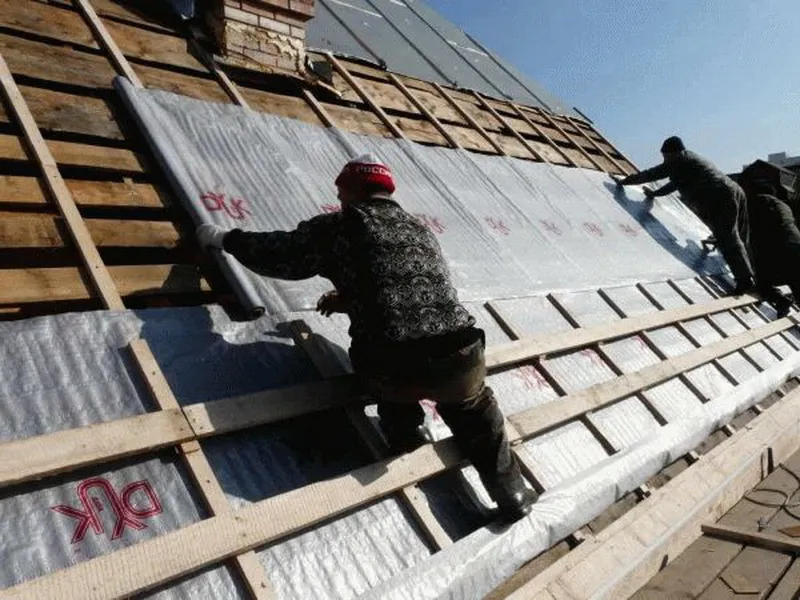

Гидроизоляционный слой – это мембрана, которая не пропускает влагу из дома к доскам. В качестве защиты от влаги может служить обычный рубероид. Если в доме постоянно происходят работы в водой, то рубероид может не выдержать испарения. В этом случае можно воспользоваться более современные материалы, как дышащие мембраны. Они пропускают воздух, но при этом пар через них пройти не может. Это позволит наполнить дом свежим воздухом.

Слой гидроизоляции устанавливается к ногам. Достаточно обычных скоб или заклепок. Лучше использовать специальный инструмент, позволяющий работать одной рукой. Мембраны устанавливаются внахлест не менее 100 миллиметров. Соединять их можно водостойким скотчем. Если используется рубероид – то он обладает смольным слоем, разогрев который можно склеить два листа рулона. Изоляция мягкая, поэтому может быть установлена на крышу с кукушкой.

Пароизоляция изготавливается из обычной пластиковой пленки. Она препятствует образованию конденсата и его проникновения к деревянным балкам. Это может быть полиэстер, полиэтилен, специальные мембранные прокладки.

Они крепятся с помощью скоб. Может подойти специальный двухсторонних скотч, предназначенный для наружных работ. Он герметично соединит две пленки, не давая влаге пробраться наружу.

Важно не образовывать сильный натяг. Пленка должна немного провисать, чтобы обеспечить нормальное собирание со стекания влаги.

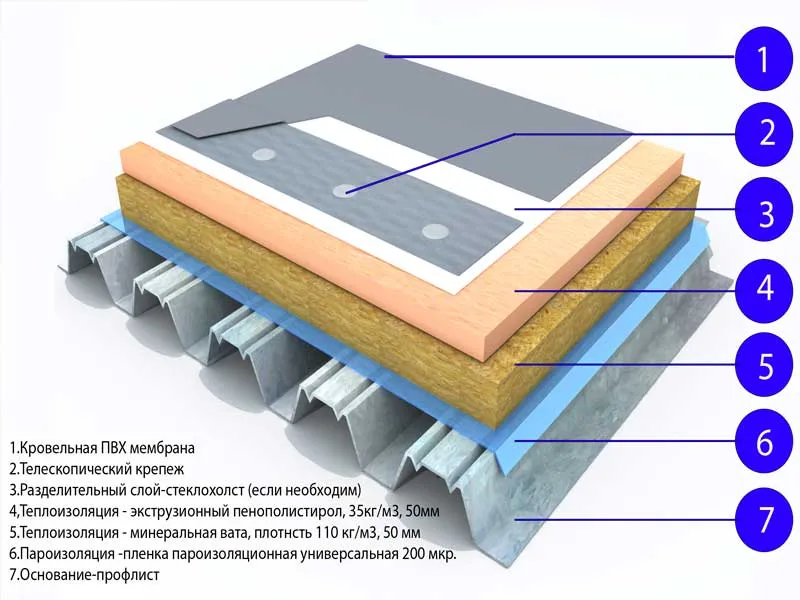

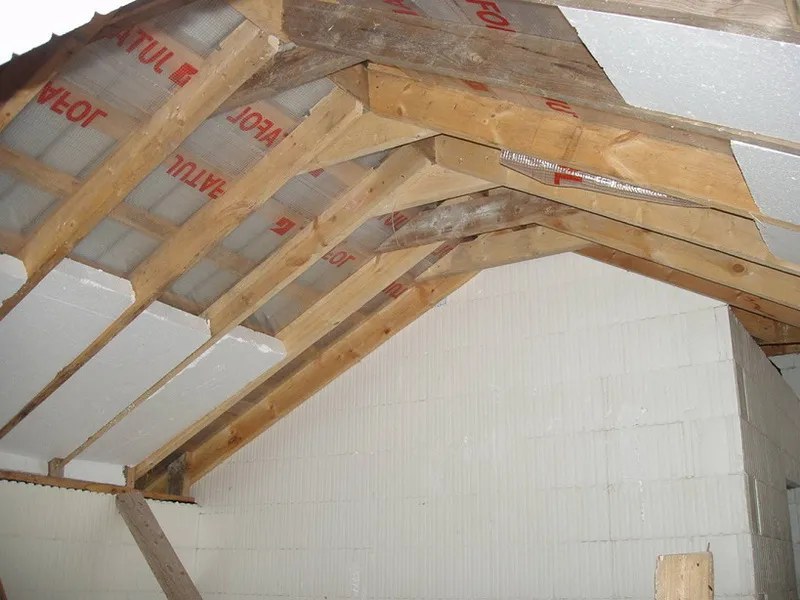

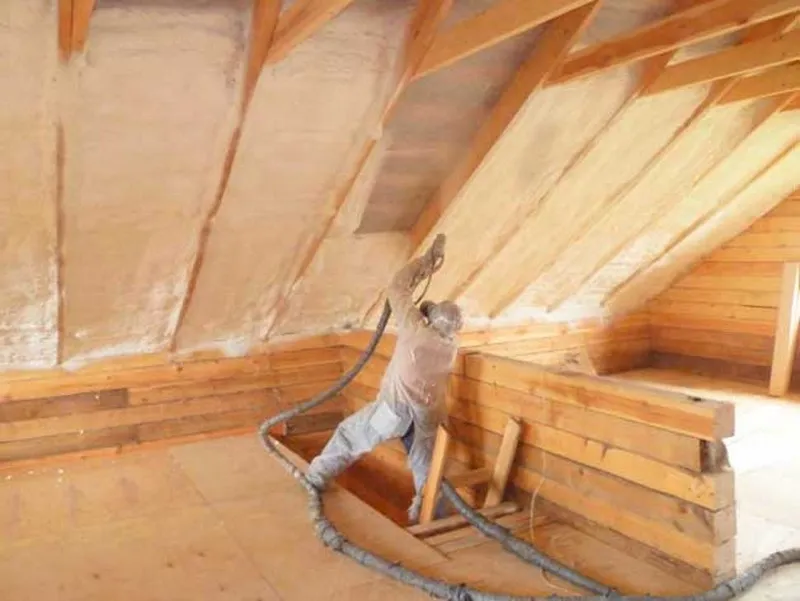

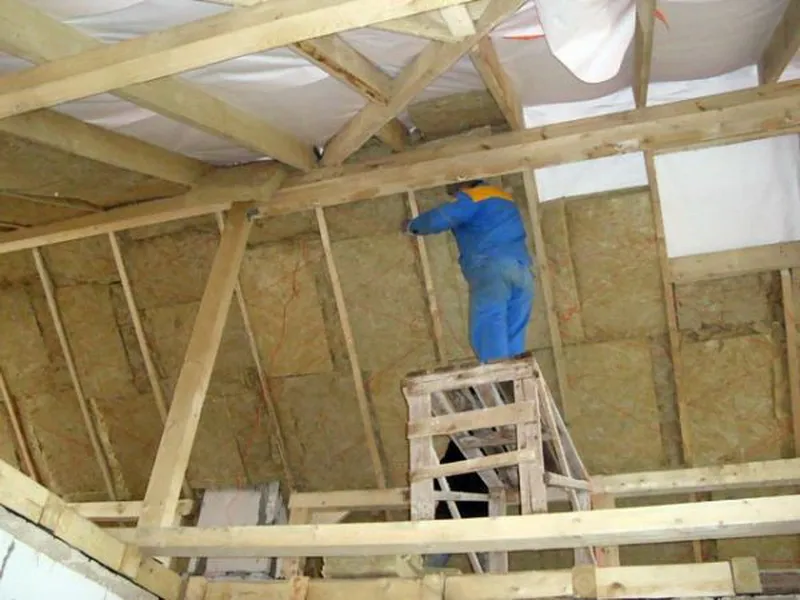

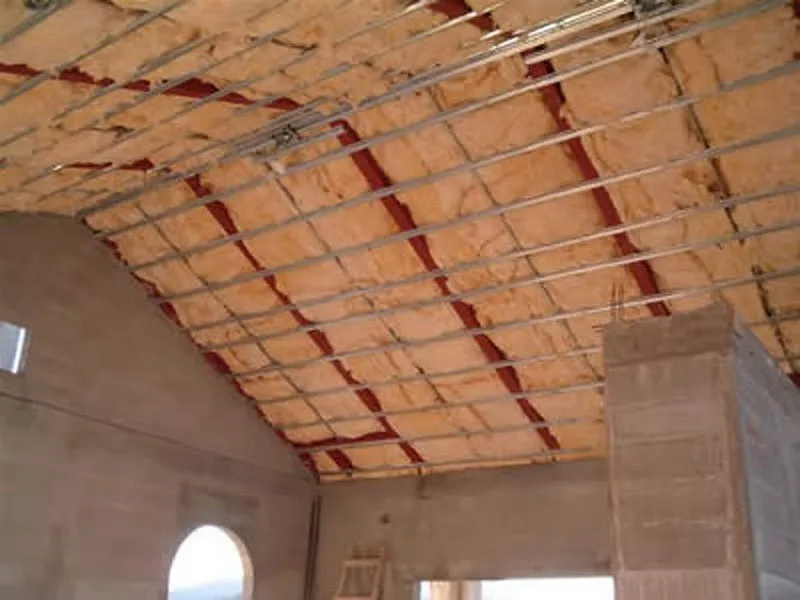

Утепление шатровой крыши

Актуальность утепления шатра увеличивается для крыш с кукушкой и мансардой. Так как стен и соседних комнат в этих помещениях нет, температура зимой и осенью там будет стремительно падать. Даже при условии активного отопления. Но и для безкомнатной части утеплитель будет полезным.

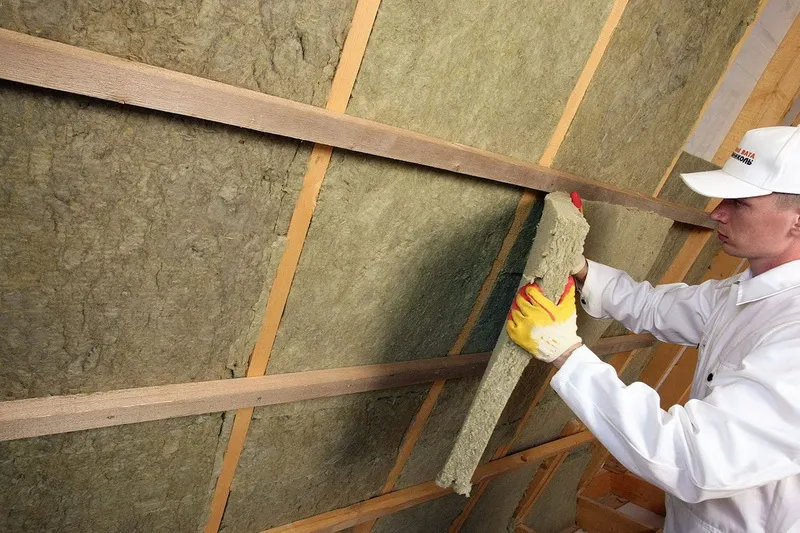

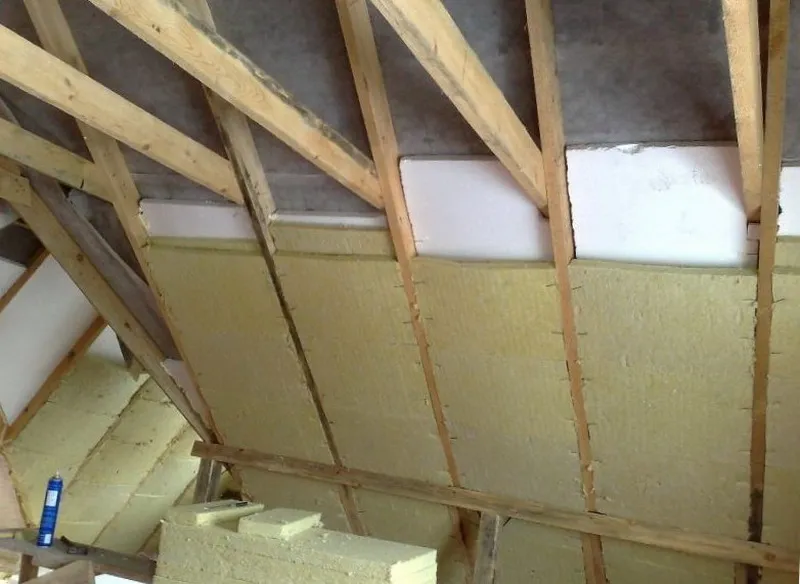

Самым распространенным утеплителем является минеральная вата. Это синтетический состав, изготовленный из мельчайших нитей.

Она обладает рядом основных качеств:

1. Теплопроводность. Благодаря тбольшому скоплению воздуха внутри, холод не проникает в помещение. Даже при сильной метели, она не даст температуре сильно понизиться.
2. Звукоизоляция. Специфическая конструкция создает огромное количество тупиковых ходов внутри ватного полотна. Звук входит в толщу, но не может из нее выйти. Актуально для домов с кровлей из металлочерепицы и профильного настила.
3. Пожароустойчивость. Если дом деревянный или кровля изготовлена из битумных материалов, небольшая искра может привести к пожару. Распространению будет препятствовать минеральная вата, которая не склонна к горению.
4. Малый вес. Она практически ничего не весит, благодаря  этому не происходит сильной нагрузки на фундамент.

При использовании другого утеплителя, важно, чтобы он соответствовал следующим требованиям:

• Низкая теплопроводность;
• Малый вес;
• Пожароустойчивость;
• Долгий период разложения.

Поэтому нужно аккуратно пользоваться материалами, как пеноплекс, пенопласт и пенополистерол. Они могут возгораться и распространять горение далее. В случае с деревянными домами это может привести к массовому пожару. Это обязательно нужно учесть при строительстве беседки из дерева своими руками.

Если крыша с кукушкой, желательно использовать мягкие утеплители. Здесь лучше подойдут ваты: каменная, стекловата и минеральная.

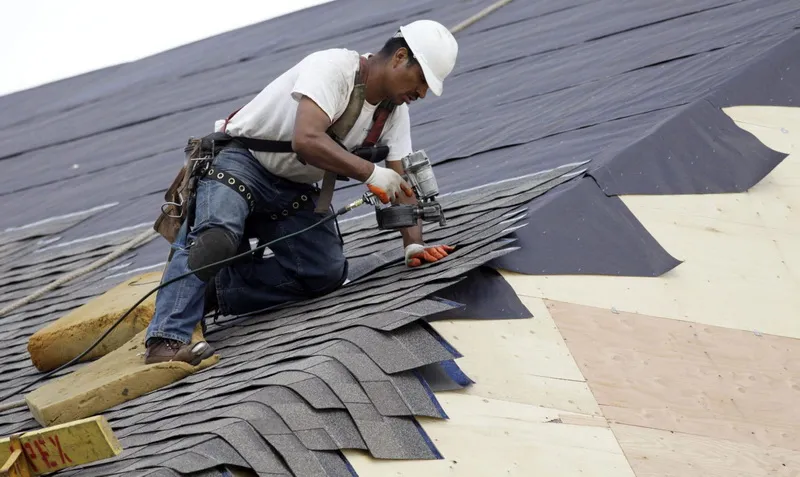

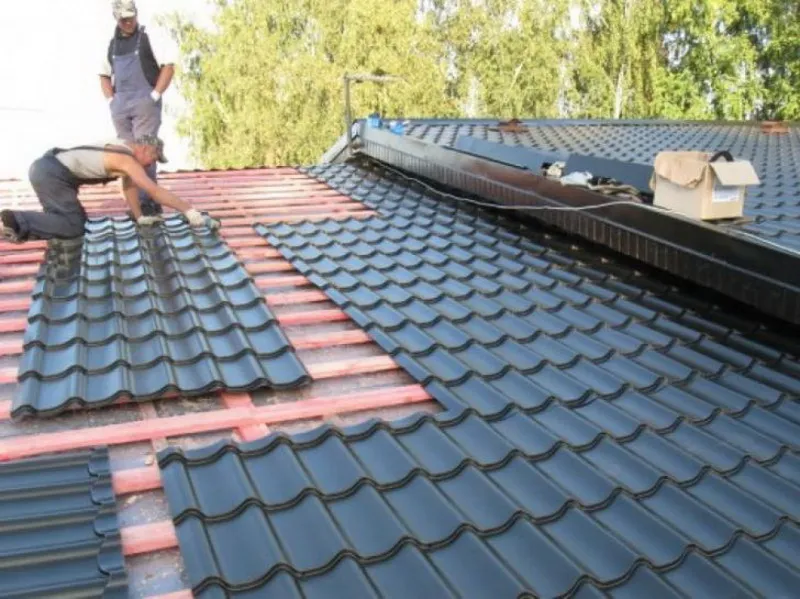

Укладка кровельного покрытия

Кровельное покрытие должно быть плотным. Лучше всего подходят водостойкие материалы, которые не боятся воды. Если оно изготавливается из дерева, требуется дополнительная обработка лакированными составами.

Для шатровых крыш наиболее часто используют:

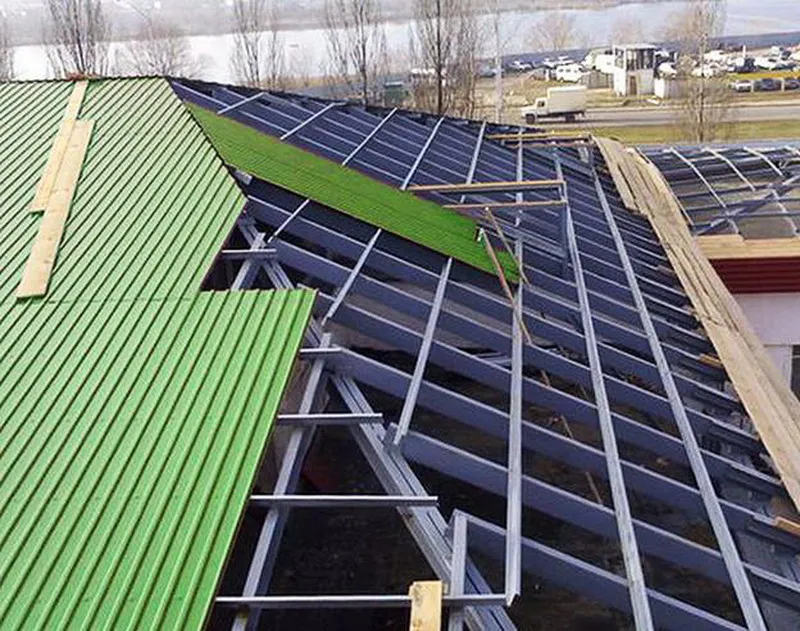

1. Профнастил. Металлический профилированный лист. Сверху покрывается слоем плотного полимера, который не дает стали ржаветь и повреждаться. Средний срок эксплуатации– 50 лет. Для крепления используется специальный кровельный саморез с резиновой шляпкой.
2. Листовая медь. Тонкий лист меди голый или оксидированный. Не склонен к гниению и ржавчине. Как и профильный настил требует дополнительной звукоизоляции, так как при дожде сильно слышны удары капель.

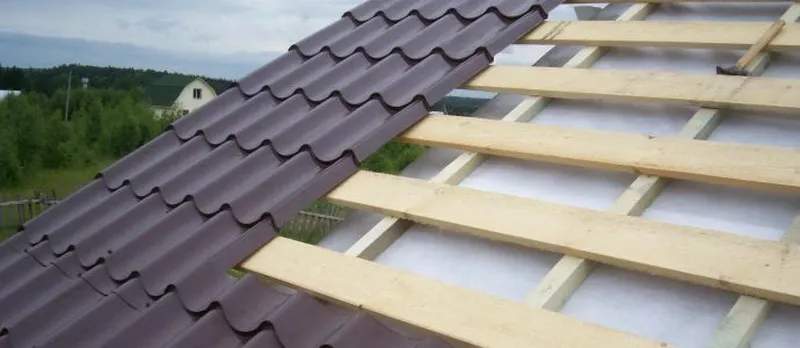

3. Металлочерепица. Кровля, схожая по качествам с профильным настилом. Лист стали покрыт слоем полимера. Позволяет гибко огибать фигурную крышу. Подойдет для крыши с кукушкой.

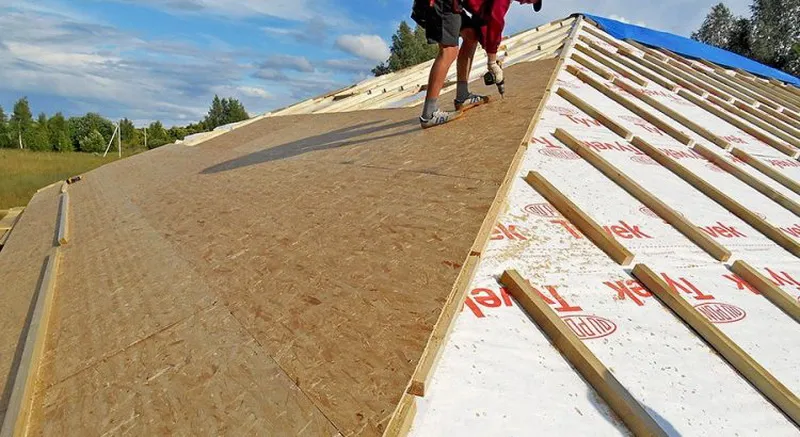

4. Черепица. Керамика хорошо подходит для создания красивой, аутентичной крыши. Для установки можно сделать предварительное покрытие древесными плитами, как ОСБ или фанера.

При изготовлении крыши для беседки своими руками подойдет  натуральное дерево, покрытое водостойким лаком.

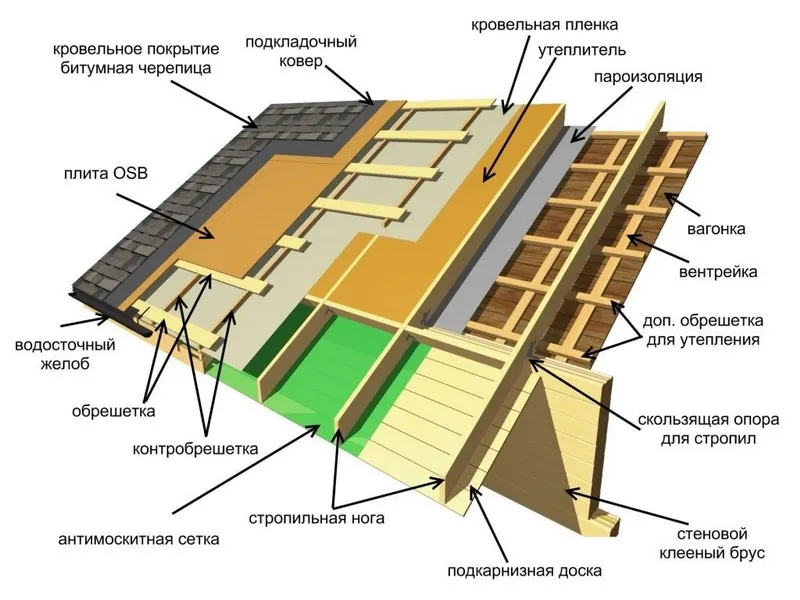

Подробные фото схемы и чертежи представлены ниже.
