При наступлении этапа устройства кровли в процессе строительства дома, возникает важный вопрос: как лучше всего закрепить стропила? Ответ на данный вопрос будет зависеть от множества факторов, таких как архитектурная структура крыши, расчетная нагрузка, угол наклона скатов, материал и несущая способность стен, а также предполагаемое усадение конструкции и многое другое.

Общие сведения

Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.

Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания. В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро. Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

Конструктивно стропила подразделяются на висячие и наслонные:

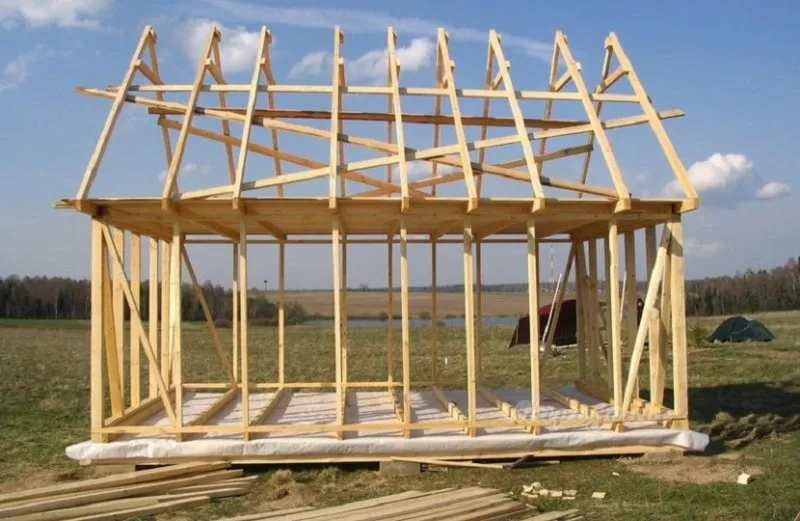

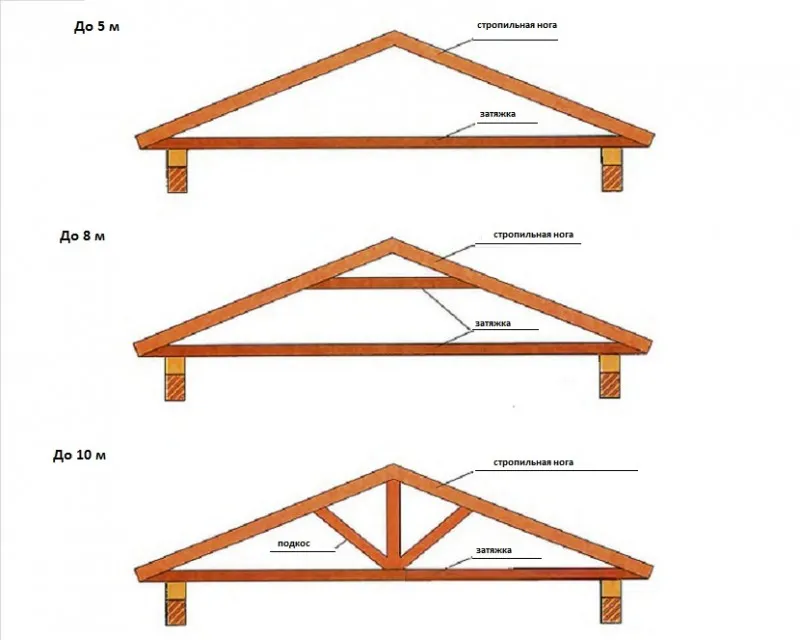

• Висячие стропила устанавливают на небольшие дома, гаражи и прочие хозпостройки, у которых пролёт между стенами составляет не более 5-6 метров. Верхними концами они соединяются друг с другом без дополнительной опоры, а нижние, опирающиеся на стены, стягивают горизонтальными элементами – затяжками. Затяжки уменьшают распирающие нагрузки от стропил на стены, принимая их на себя.

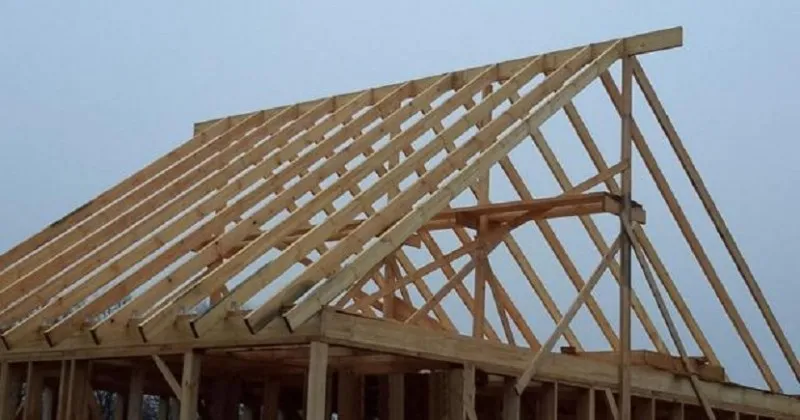

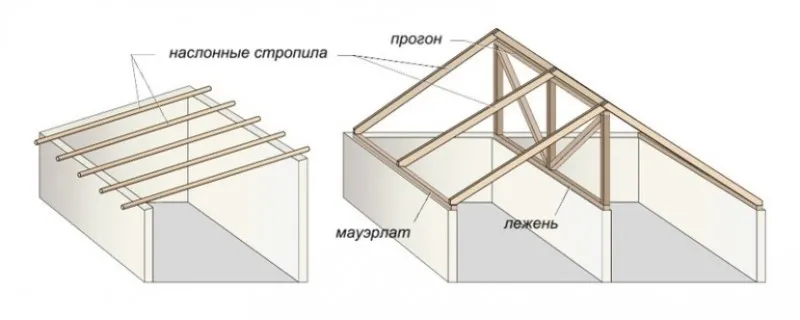

• Наслонные стропила устанавливают на здания с большими пролётами свыше 10-12 метров со средней несущей стеной или опорными колоннами. Верхними концами они опираются на коньковый прогон, который в свою очередь поддерживается стойками, упирающимися в лежень – горизонтальная балка, лежащая на колоннах или внутренней стене. Если решается задача, как установить стропила на односкатную крышу, то также выбирается наслонная конструкция, так как в ней роль конькового прогона исполняет более высокая стена.

Крепление стропил в нижней части

В нижней части стропила могут опираться прямо на стену, если она сложена из бревна или бруса. На стены из штучных материалов (кирпич, бетонные, газобетонные блоки и т.д.) их опирать нельзя, так как ставить стропила можно только на прочные основания, не передающие влагу.

Но это не единственная причина. Опорой для кровли должна служить конструкция, которая равномерно распределяет нагрузку по стенам. Поэтому на их верхней части по всему периметру монтируют мауэрлат – толстую деревянную балку, исключающую точечную нагрузку на элементы кладки. Между ней и материалом стен обязательно прокладывают гидроизоляцию.

Также кровельная система может крепиться к балкам перекрытия. Это делается в случае с каркасными строениями или мансардными крышами. Часто балки перекрытия используют в качестве затяжек для висячих стропил. Они должны выступать за внешнюю плоскость стен минимум на полметра, чтобы образовать карнизный свес. А стропильная нога устанавливается на край балки.

Это важно. Без мауэрлата или верхней обвязки можно обойтись только при том условии, что стены обладают достаточной прочностью и могут выдержать точечную нагрузку. Поэтому на каркасные постройки стропила устанавливают точно над вертикальными несущими стойками.

Крепление к деревянной стене

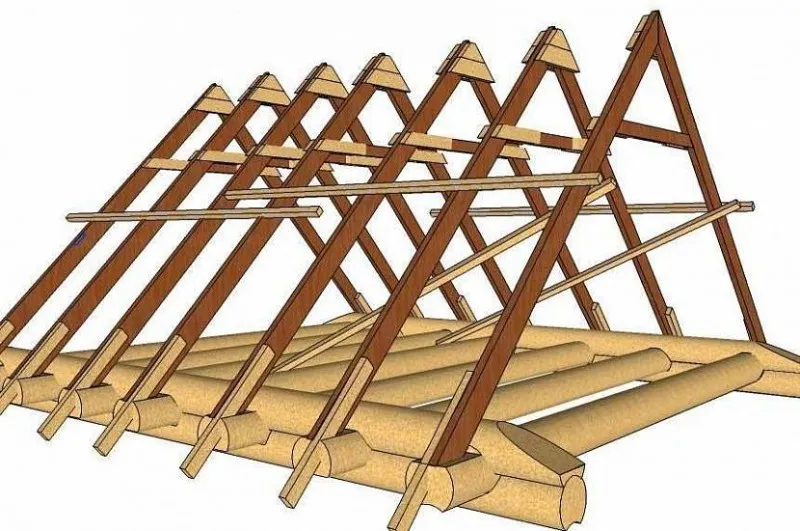

Перед тем как установить стропила на бревенчатые или брусовые стены не нужно делать на них никакой обвязки – монтаж осуществляется прямо на несущие конструкции. При этом способ крепления зависит от предполагаемой усадки строения:

• Если дом уже дал усадку или в случае реконструкции и замены кровли на старом деревянном доме, крепление делают жёстким, вырубая в верхнем бревне пазы под стропила и жёстко закрепляя их скобами или металлическими уголками с двух сторон.

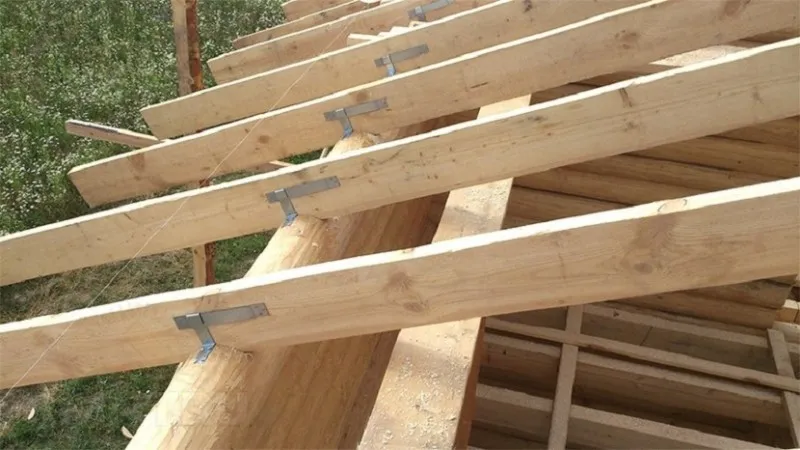

При устройстве кровли на новых деревянных домах используют скользящее крепление. При усадке здания его геометрия может меняться, вызывая избыточное напряжение в местах жёсткого крепления и деформацию конструкции крыши. Чтобы этого не происходило, стропилам оставляют возможность двигаться в поперечном направлении, подстраиваясь под усадку. Для этого используют специальный крепёж, позволяющий им это делать. Это может быть стальной уголок с длинной прорезью на одной полочке вместо монтажных отверстий. Или скользящая опора, как на следующем фото.

Крепление к мауэрлату

О том, как крепить стропила к мауэрлату двухскатной крыши, нужно задуматься ещё на этапе монтажа самого мауэрлата. Если он закреплён на стене сбоку с помощью скоб, вбитых в деревянные пробки, то он не в состоянии нормально воспринимать распорные нагрузки. Поэтому крепление стропильной системы должно быть жёстким, исключающим сдвиги или повороты элементов относительно мауэрлата и друг друга.

Для справки. Безраспорный мауэрлат проще и дешевле в монтаже, но вся кровельная конструкция получается не слишком устойчивой к ветровым нагрузкам. Поэтому его устанавливают только на небольшие постройки – садовые домики, гаражи, бани.

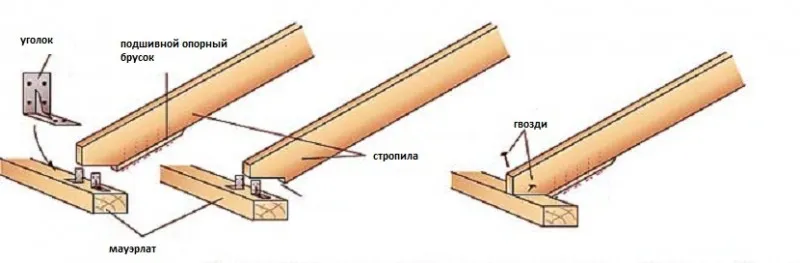

Возможные варианты показаны на схеме:

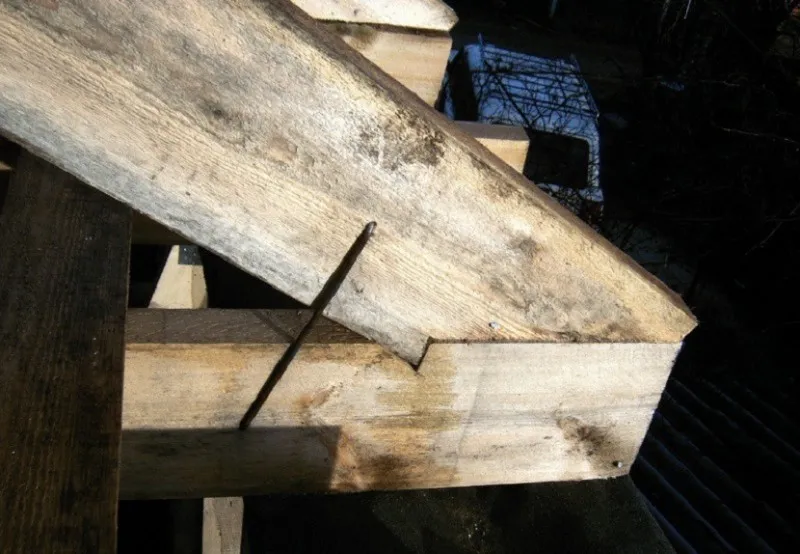

• На конце стропила выпиливается «седло», которым оно надевается на мауэрлат, после чего соединение укрепляется двумя стальными уголками, установленными с обеих сторон, либо тремя гвоздями, два из которых забиваются сбоку под углом и скрещиваются в теле мауэрлата, а один вбивается в стропило вертикально.
• Вместо изготовления запила к стропильной ноге подшивается опорный брусок, упирающийся торцом в мауэрлат. Так поступают, если возникают сложности с тем, как запилить стропила под нужным углом и нужных размеров. Дальнейшее крепление также осуществляется на перекрещённые гвозди или уголки.
• Запил или опорный брусок ограничивают свободу движения стропилины, не давая ей скользить по опорной плоскости. А дополнительный крепёж не позволяет ей сдвигаться в горизонтальном направлении. Если увеличить степень свободы этого узла, не делая «седло» или используя в качестве крепежа скобу, то максимально жёстким придётся делать соединение стропил в верхней части.

Дома, построенные из газосиликатных блоков, пеноблоков и других относительно хрупких материалов, обязательно усиливаются по верхнему периметру стен монолитным бетонным поясом. Без него невозможно надёжное крепление мауэрлата, так как подобные материалы плохо удерживают в себе крепёж. Как правило, ещё во время заливки бетонного пояса в него вертикально устанавливают шпильки, на которые впоследствии и «насаживается» мауэрлат и фиксируется гайками.

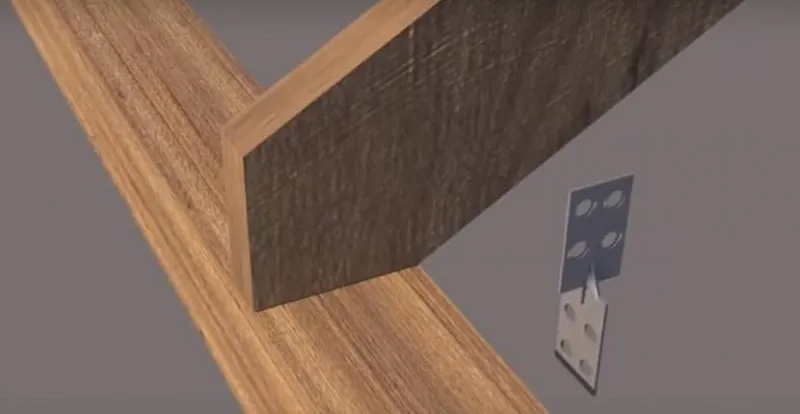

В этом случае деревянная обвязка стен получается более надёжной и хорошо противостоит распорным нагрузкам. Помимо уже описанных способов, как крепить стропила к мауэрлату, можно использовать и другие. Например, с помощью накладной перфорированной пластины с запилом стропильной ноги или без него. Или на скобу либо три перекрещённых гвоздя без запила. Важно только срезать опорную часть стропила так, чтобы она точно совпадала с плоскостью мауэрлата.

Обратите внимание на то, что при установке без запила стропильные ноги придётся удлинить, нарастив их кобылками, чтобы образовался выпуск для карнизного свеса.

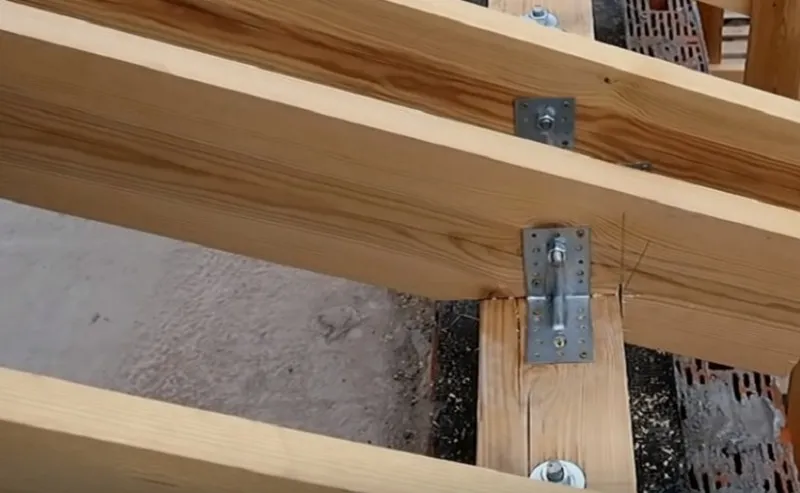

Чтобы снизить распирающую нагрузку на мауэрлат двухскатной крыши, используют скользящие (шарнирные) соединения. Это могут быть и специальные крепёжные элементы, и один вертикально вбитый гвоздь, и крепление на скобу с разнонаправленными зубьями.

Шарнирные сопряжения нижней части стропильных ног чаще всего применяются и тогда, когда надо решить, как крепить стропила на односкатной крыше. Но в этом случае верхнюю часть закрепляют жёстко на коньковой балке или стене односкатной крыши, выполняющей её функции.

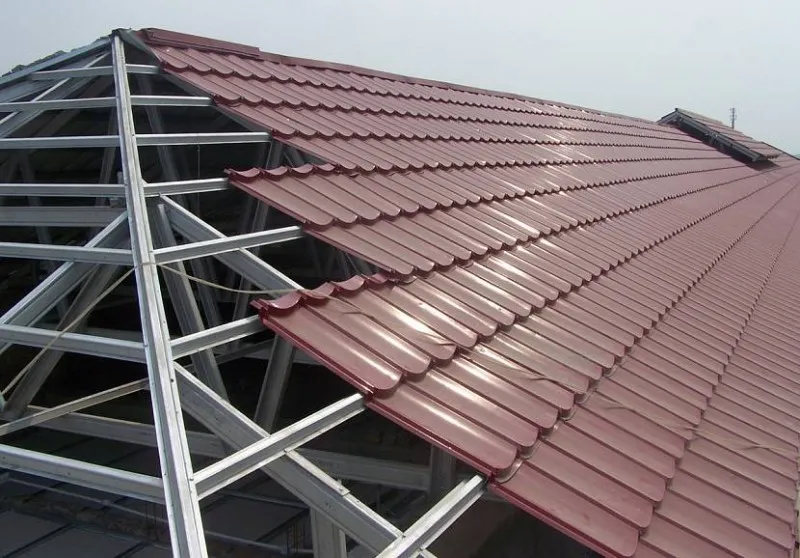

Современный стальной стропильный крепёж очень облегчает работу по созданию каркаса крыши. При их применении стоит воспользоваться следующими советами и рекомендациями:

• все скрепляемые деревянные элементы должны иметь толщину не менее 50 мм;
• фиксировать фасонный крепёж следует оцинкованными саморезами или гвоздями. Причём гвозди должны быть не обычные, а ершённые – с насечками на стволе, длиной минимум 40 мм;
• симметрично расположенные крепёжные элементы можно дополнительно стягивать шпильками, затягивая гайки с обеих сторон стропила.

Крепление к балкам

Основная задача при таком соединении заключается в предотвращении скольжения стропил по балкам, иначе они будут «разъезжаться». Этого допускать нельзя. Так как подстропильные балки часто выполняют двойную роль – балок перекрытия и затяжек для висячих стропил, то сопряжение должно быть особенно надёжным.

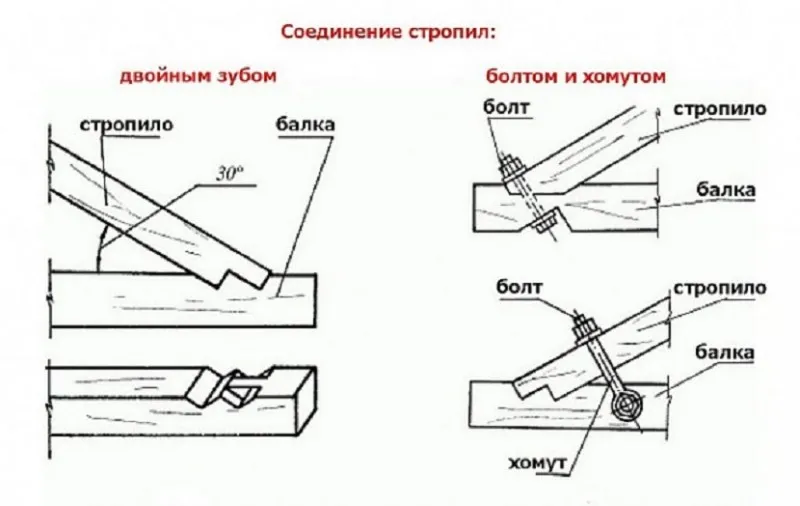

Лучше всего использовать врубки различных видов. Самые распространённые – в один или в два зуба, с усилением болтами и хомутами:

• Соединение в один зуб годится для кровельных конструкций с небольшой нагрузкой – односкатных крыш пристроек или двухскатных с крутым наклоном скатов – более 35 градусов. Для этого на конце стропила вырезается зуб, а на балке соответствующее ему гнездо, глубина которого не должна превышать четверти толщины балки во избежание её ослабления. Расстояние от гнезда до конца балки не менее 25-30 см.

• Если расчётная нагрузка на кровлю велика, опорную площадь увеличивают за счет второго зуб, усиливая соединение шипами.

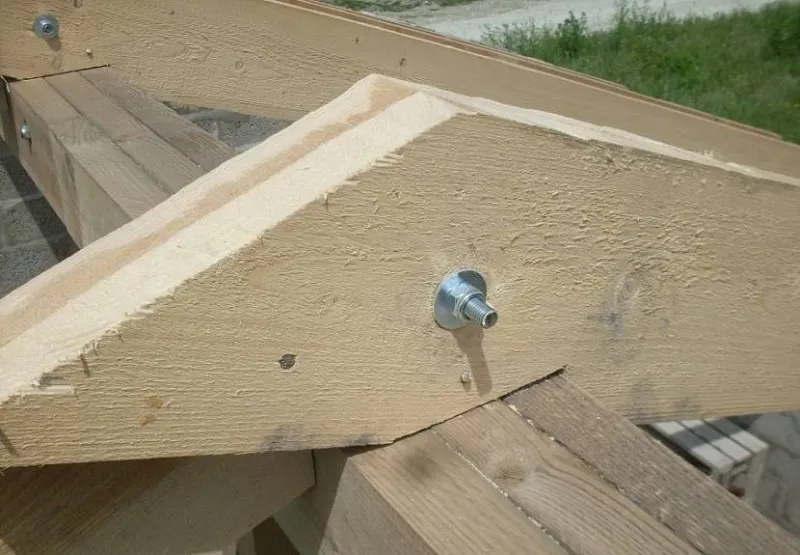

• При болтовом соединении конец стропила сажают в вырубку на верхней плоскости балки, а снизу делают небольшой вырез под болт. Затем сверлят сквозное отверстие перпендикулярно стропильной ноге и затягивают вставленный в него болт гайкой снизу.

Совет. Перед тем как запилить стропила и балки необходимо сделать шаблоны, чтобы каждый раз не переносить необходимые размеры на все детали. Запилы и вырубки удобнее выполнять на земле, подгоняя собранные фермы друг к другу. Это экономит время и силы.

Иногда стропила упирают в конец балки и скрепляют их саморезами, гвоздями либо накладными пластинами. Или сбивают их боковыми поверхностями. Такие соединения очень ненадёжны и допускаются только на лёгких бюджетных нежилых постройках.

Крепление в верхней части

В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.

Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.

Их скрепляют:

• гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
• деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;
• металлическими пластинами на саморезах или болтах.

Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.

Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.

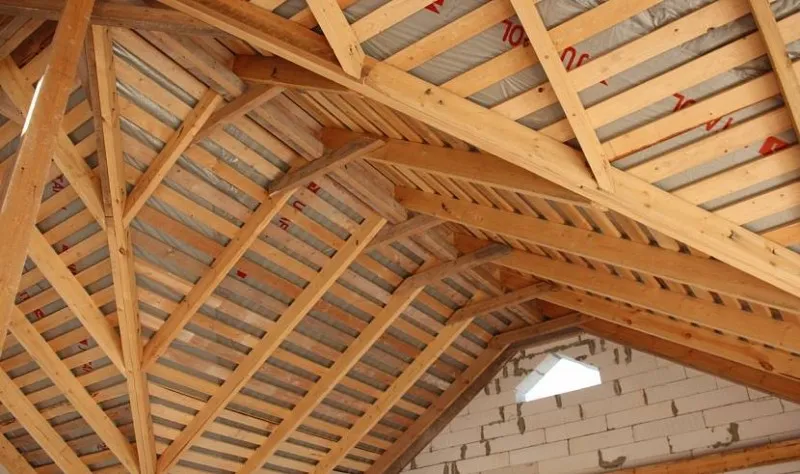

В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.

В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.

Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.

В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

Как крепить диагональные стропила вальмовой крыши?

Для крепления диагональных стропил вальмовой крыши требуется использовать два способа: ферму или стропильную ногу.

1. Ферма: Для создания фермы к краю стропила крепится горизонтальный брус. Затем к нижней части этого бруса крепятся два стропила, которые сходятся в верхней части и крепятся вместе. При использовании фермы, стропила устанавливаются под углом к горизонтальной балке и крепятся при помощи металлических соединительных элементов, таких как уголки, болты, шурупы и т.д.

2. Стропильная нога: Это вертикальная балка, которая соединяет горизонтальную балку с диагональным стропилом. В нижней части она устанавливается на ригелях или стене, а в верхней части крепится к диагональному стропилу. Обычно, стропильные ноги крепятся к стропилам болтами или наличниками.

В обоих случаях, стропила должны быть правильно выровнены и закреплены, чтобы обеспечить прочность и устойчивость конструкции. Рекомендуется проводить установку стропил и крепление под наблюдением специалистов, которые знают все тонкости этой работы.
