Соединение деревянных балок через нагельное соединение в строительных конструкциях

При возведении дома важно уделить особое внимание организации перекрытия балок. Система перекрытия может включать в себя как плиты, так и балки, которые могут быть выполнены из дерева, бетона или металла.

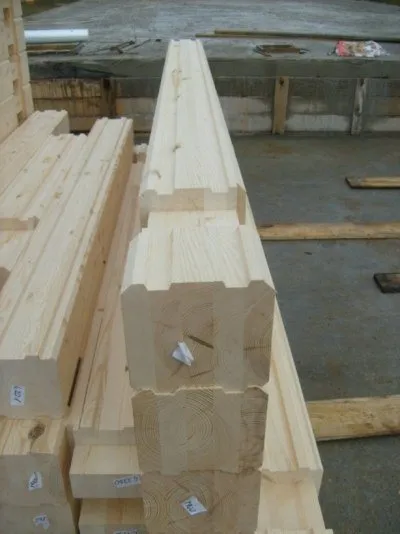

Деревянный брус и его отличительные черты

Балки для опирания на балки и стены, выполненные из дерева, должны соответствовать основным строительным нормам, а именно, быть крепкими, жесткими, а также отвечать правилам пожарной безопасности. Расчет такого элемента осуществляется в зависимости от применяемого при строительстве материала.

Балка – важная часть любого перекрытия. Ее главной функцией является разделение этажей дома, а также равномерное распределение нагрузки, оказываемой на верхние стены, крышу дома, коммуникации, а также мебель в помещении.

Основные плюсы опирания деревянных балок:

• минимальная трудоемкость при проведении монтирования установки (если сравнивать с металлическими и железобетонными конструкциями);
• доступная стоимость древесины;
• возможность самостоятельного монтажа без применения дорогостоящей техники и другого строительного оборудования;
• привлекательный внешний вид;
• небольшой вес;
• возможность их замены либо восстановления.

Подбор сечения бруса

Балки применяют прямоугольного или квадратного сечения. У прямоугольного бруса широкая сторона должна располагаться вертикально. Это повышает жесткость конструкции и уменьшает прогиб перекрытия. Наиболее распространенные сечения: 100×100 мм, 100×250 мм, 150×150 мм, 150х250 мм.

Исходя из проектного расчета, могут использоваться и другие сечения. Чтобы правильно подобрать сечение балки, надо рассчитать нагрузку на ее погонный метр. Она будет состоять из веса самого бруса, элементов конструкции перекрытия, мебели и предметов верхнего этажа, а также веса людей. Нагрузки надо округлять в большую сторону, создавая определенный запас прочности конструкции.

Нагрузки, кг/пог.м	Сечение балок при длине пролета, м
3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	5×14	5×16	6×18	8×18	8×20	10×20	10×22
200	5×16	5×18	7×18	7×20	10×20	12×22	14×22
250	6×16	6×18	7×20	10×20	12×20	14×22	16×22
350	7×16	7×18	8×20	10×22	12×22	16×22	20×00

Недостатки конструкций из дерева

К основным минусам таких брусьев можно отнести:

• высокую степень возгорания (чтобы предотвратить внезапное возгорание, нужно обрабатывать материал специальной защитной пропиткой);
• по сравнению с металлическими и железобетонными аналогами такая конструкция непрочна;
• на деревянном материале может начаться активное распространение грибка, живых организмов, в него может легко проникнуть влага;
• дерево подвержено деформации в условии регулярного перепада температуры в помещении.

Какие разновидности деревянных перекрытий существуют?

Деревянные балки перекрытия можно разделить по их типу сечения, размеру и материалу, используемому для их изготовления. Ее длина будет напрямую зависеть от расстояния между соседними стенками. К этой величине дополнительно прибавляют 200–250 мм с каждой стороны.

По типу сечения все конструкции можно поделить на следующие виды:

• прямоугольные;
• двутавровые;
• квадратные;
• овальные либо круглые.

Квадратное сечение балки считается оптимальным, так как именно оно помогает добиться наиболее равномерного распределения нагрузки по конструкции. Также строители рекомендуют выбирать деревянные перекрытия с прямоугольным сечением. При монтировании их короткая сторона помещается горизонтально, а длинная – вертикально (для хорошей прочности важно увеличивать высоту конструкции).

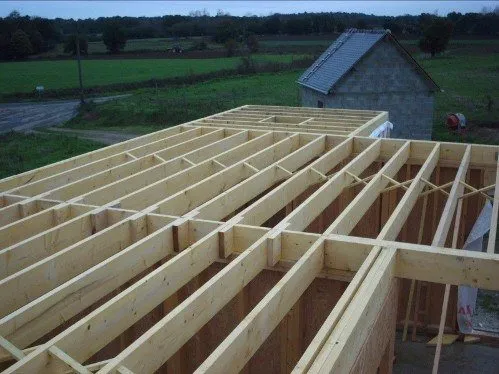

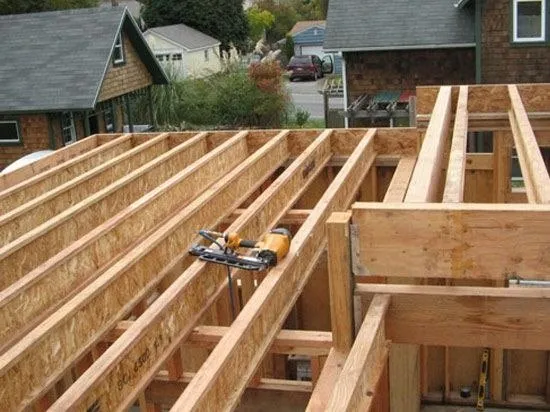

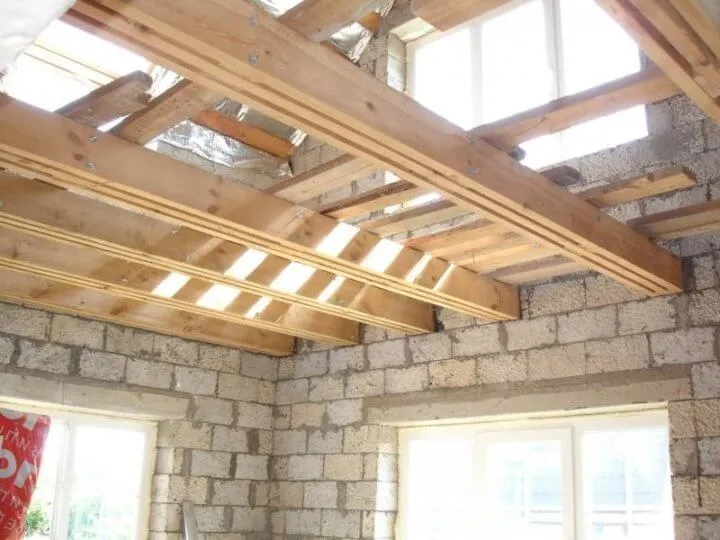

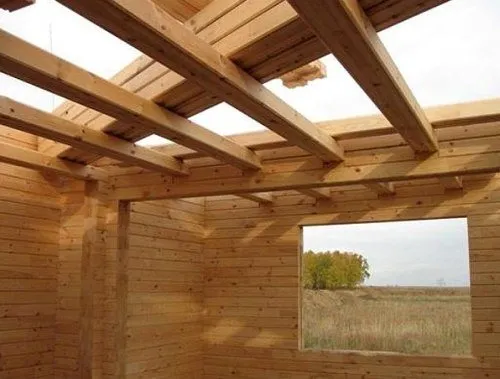

Устройство перекрытий по деревянным балкам

Укладку деревянных балок перекрытия желательно выполнять по короткому пролету (уменьшая тем самым длину балок), с одинаковым шагом – расстоянием между ними.

Монтаж выполняется, начиная из крайних балок перекрытия. После укладки, между ними натягивается шнур, проверяется его горизонтальность и после этого укладываются промежуточные балки. Горизонтальность элементов перекрытия в процессе монтажа контролируется с помощью длинного строительного уровня. Выравнивание балок по высоте, если это необходимо, выполняют, подкладывая под них доски большей или меньшей толщины.

Крепление деревянных балок

В домах из кирпича или блоков деревянные балки перекрытия заделывают в стену, в специальные «гнезда» (a), на глубину не менее 150 мм (при использовании бруса или бревна, и не менее 100 мм (при использовании доски). При этом опорные части балок, которые соприкасаются необходимо гидроизолировать с помощью пропитки или материалов (рубероида, гидроизола, полиэтиленовой пленки) на длину 250 мм. Торец балки делают скошенным на 30-50 мм (60о) не закрытым гидроизоляцией (для того чтобы древесина могла «дышать»), обеспечивая к тому же вентиляционный зазор между ним и стеной или утеплителем. Балки в гнездах обычно укладывают на деревянный накат (антисептированный и гидроизолированный кусок доски толщиной 30-40 мм).

Для предотвращения появления «мостиков холода» гнездо со стороны стены заполняется утеплителем. Кроме этого, конец каждой третьей балки необходимо прикрепить к стене с помощью металлического анкера, который заделывается в кладку и крепится снизу или сбоку к балке.

Кроме этого, деревянные балки могут устанавливаться и крепиться на уступе стены (b), в случае неодинаковой её толщины на разных этажах.

Рис.1 Крепление деревянных балок в стене из кирпича или блоков: 1 — стена; 2 — балка; 3 — гидроизоляция; 4 — раствор; 5 — утеплитель; 6 — анкер.

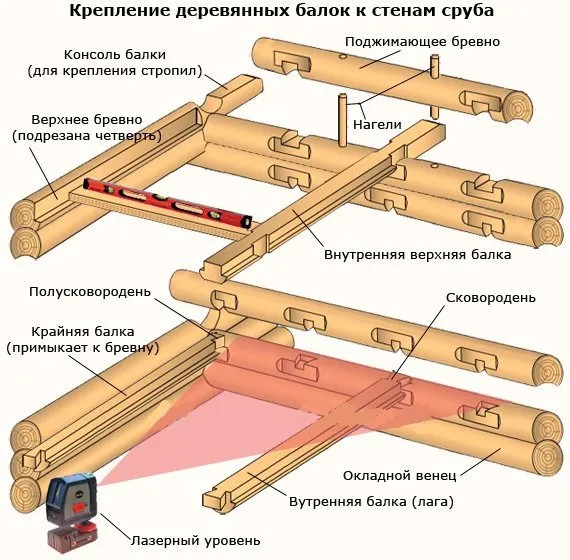

Крепление к деревянным стенам

В деревянных домах заглубление балок в стены должно быть не меньшим чем 70 мм. Для этого в стенах вырезаются специальные пазы. Для предотвращения появления скрипа, между балками и пазом укладывают гидроизоляционный материала. Иногда балки к деревянной стене крепятся с помощью соединений типа «ласточкин хвост» или др. В случае если при креплении деревянной балки необходимо выполнить подрубку ее концов, то необходимо учесть что она может быть сделана не более чем на 1/4 высоты балки. В противном случае, при значительном уменьшении сечения балки в этом месте могут появиться трещины и снижается её прочность и срок службы.

В каркасных домах деревянные балки перекрытия крепят непосредственно к брусу верхней обвязки с помощью гвоздей, скоб или металлических уголков.

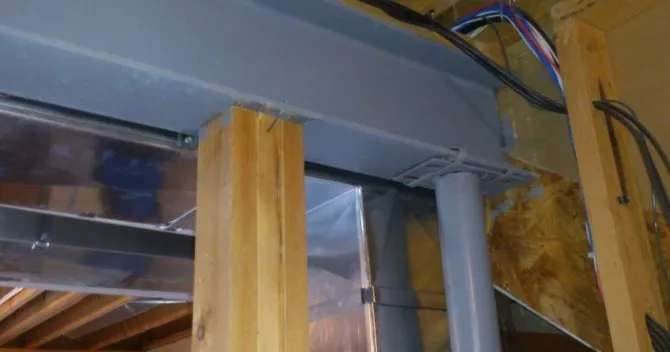

Крепление на металлические опоры

Крепление деревянных балок перекрытия к стенам может быть выполнено также с помощью специальных металлических опор (хомутов, уголков или кронштейнов из оцинкованной стали). Такие опоры могут быть с креплением открытого и скрытого типа. Они крепятся к стене анкерами, а к балкам металлическими саморезами или шурупами. Этот современный вариант крепления в деревянных домах отличается быстротой монтажа и технологичностью. Особенно целесообразно применение такого вида крепления деревянных балок перекрытия к внутренним стенам помещения.

Соединение

Соединение деревянных балок перекрытия может быть выполнено по длине (сращивание), ширине (сплачивание) или под углом ( вязка). Чаще всего при устройстве деревянного перекрытия случается соединение балок по длине, то есть сращивание. Это случается если имеющийся брус недостаточной длины, чтобы перекрыть весь пролет здания. В этом случае для соединения используют специальные металлические крепления (скобы, хомуты, пластины и болты или шпильки с гайками). При этом, обычно соединяемые балки располагают впритык с нахлестом (рис.1, а), а место соединения опирают на внутреннюю стену.

Кроме этого, существуют и другие способы сращивания балок:

• внакладку (b) – на соединяемых концах балок на одинаковом расстоянии от торцов делаются запилы и скол, который может быть прямым (вполдерева) или диагональным;
• вилкой (d) – подходит для бруса достаточно большой толщины, при этом, в одной из соединяемых частей балки выпиливают треть толщины из середины, а у другой, наоборот, оставляют её, а удаляют боковые части, после чего их соединяют встык;
• шипом (c) – который может быть вырезан на конце одной из балок, а на торце другой делается полость под него или же шип изготавливается из отдельного куска дерева и вставляется в полости в обеих (такие шипы могут быть круглыми, плоскими или фигурными);
• в замок (e) – наиболее трудоемкий, но и наиболее прочный из приведенных выше (балки чаще всего соединяют угловым замком или замком с шипом).

Рис.2 Способы сращивания деревянных балок перекрытия.

Используя любой из этих видов соединения (сращивания) балок перекрытия также необходимо дополнительно использовать металлические креплния. Площадь стыкуемой части балок должна быть по возможности большей, а для лучшего их соединения желательно использовать столярный клей.

Как усилить деревянные балки перекрытия

При необходимости, усиление деревянных балок перекрытия можно выполнить несколькими способами:

1. Можно их усилить увеличив их поперечное сечение за счет накладок из обрезных досок. При этом доски-накладки крепятся к самой балке и опираются концами на те же опоры, что и сами балки.
2. Усилить деревянные балки перекрытия можно с помощью швеллеров или уголков, которые крепятся к балке сбоку при помощи болтовых соединений.
3. Можно выполнить усиление деревянного перекрытия с помощью укладки дополнительных балок. Их устанавливают между уложенными ранее, с перекрыванием всего пролета.
4. Для усиления деревянного перекрытия может использоваться перекрестная схема установки балок. При такой схеме их укладываются как вдоль, так и поперек пролета и, таким образом, опираются на все стены здания по периметру. В местах пересечения балки между собой соединяют с помощью хомутов или проволочных скруток. Такая схема устройства деревянного перекрытия применяется реже, так как является более сложной, чем установка дополнительных балок (уменьшение шага) или увеличение их сечения.

Заполнение межбалочного пространства

При устройстве перекрытия по деревянным балкам пространство между ними может быть заполнено различными материалами: досками, легкобетонными блоками, шлаком, саманом или керамзитобетоном.

При использовании досок в качестве межбалочного заполнения оно может быть выполнено в виде наката из одинарной доски (рис.3,b) или щитов (c), состоящих из двух рядов перпендикулярно сбитых досок. Для монтажа наката к деревянным балкам прибивают, так называемые черепные бруски сечением 40-50х40-50 мм. Накат прибивают сверху к черепным брускам. При этом, если накат будет из одинарной доски, то между нижней плоскостью наката и балок образуется незаполненное пространство, которое впоследствии можно заполнить утеплителем. При использовании в качестве наката щитов, толщина нижнего ряда досок должна быть такой, чтобы они равнялись с нижней плоскостью балок и образовывали ровную поверхность. Но такие виды межбалочного заполнения сейчас используются редко из-за их трудоемкости.

В настоящее время, межбалочное заполнение, чаще всего, выполняют с помощью зашивки сверху по балкам обрезной доской или плитами OSB (рис.3,а). При использовании строганной шпунтованной доски такая зашивка может использоваться в качестве пола верхнего этажа или мансарды. Внутреннее же пространство между балками заполняется утеплителем толщиной 10-20 см или на всю высоту балок. Лучше всего для этого использовать минеральную вату в виде плит таких размеров, чтобы они помещались между балками враспор. Снизу, с помощью степлера, к балкам крепится пароизоляционная мембрана, а потом выполняется подшивка потолка.

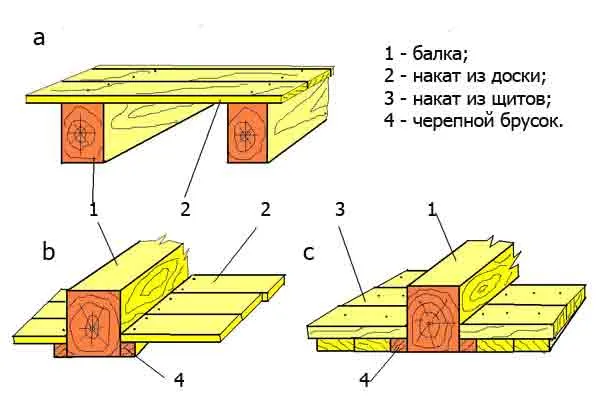

Рис.3 Деревянное межбалочное заполнение.

Для тех же, кого заинтересовали другие варианты межбалочного заполнения, приведем несколько вариантов.

Комбинированное заполнение: дерево+саман

Возможен вариант межбалочного заполнения саманом (смесью глины, суглинка или чернозема вымешанных вместе с соломой). Это способ использовался на протяжении веков и является одним из наиболее дешевых, с точки зрения, стоимости использованных материалов, но, в тоже время, требует больших затрат труда и количества рабочих. Для устройства такого перекрытия к деревянным балкам прибивали черепные бруски, а снизу устраивали съемную опалубку из деревянных щитов на опорах. После этого, на черепные бруски укладывались бруски перекрытия сечением 50х50 мм с интервалом 40-60 мм, которые в данном случае выполняют роль арматуры, а пространство между, над и под ними заполнялось саманом с трамбовкой. Опалубка могла сниматься сразу же после заполнения одного из пролетов и быть использована для другого.

Рис.4 Межбалочное заполнение из самана и дерева: 1 — деревянная балка; 2 — саман; 3 — черепной брусок; 4 — брус 50х50 мм; 5 — съемная опалубка из досок или фанеры; 6 — стойки.

Заполнение из керамзитобетона и дерева

Возможен вариант заполнения пространства между деревянными балками керамзитобетоном: раствором приготовленным из смеси песка, цемента, извести и керамзита. При этом в качестве основания такого межбалочного заполнения также, как и в предыдущем варианте, используются деревянные бруски 50х50 мм, но пространство вокруг них заполняется приготовленным керамзитобетоном. Для этого, до начала бетонирования под всей площадью перекрытия устанавливается съемная опалубка из деревянных щитов, которая снимается только после полного затвердения керамзитобетона.

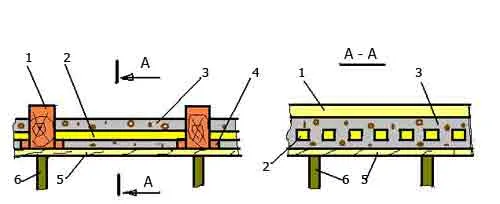

Рис.5 Межбалочное заполнение из керамзитобетона и дерева: 1 — балка; 2 — брус 50х50 мм; 3 — керамзитобетон; 4 — черепной брус; 5 — съемная опалубка; 6 — стойки.

Материал и особенности перекрытия

Перекрытием называют соединение балки с несущей строительной стеной, которая может быть чердачной, мансардной либо междуэтажной. Конструктивно их делят на два типа: сборные (поперечный настил и продольная балка), а также монолитные (опора осуществляется на плиту).

При проектировке частных сооружений большее предпочтение отдают перекрытиям с деревянными балками. Такая конструкция считается довольно прочной и хорошо подходит для жилого сектора. Оптимальный размер опоры, в зависимости от целей ее использования и прилагаемых нагрузок, будет варьироваться:

• высота – от 150 до 300 миллиметров;
• ширина – от 100 до 250 миллиметров.

В целях увеличения срока эксплуатации опоры пропитывают специализированным антисептиком, а также промасливают.

В более сложно устроенных сооружениях прибегают к опиранию на металлические балки. Для этого строительные компании создают специальные крепкие стальные опоры. Согласно нормам безопасности, при использовании балок такого типа их концы должны опираться на кирпичную кладку через специализированные подушки распределения.

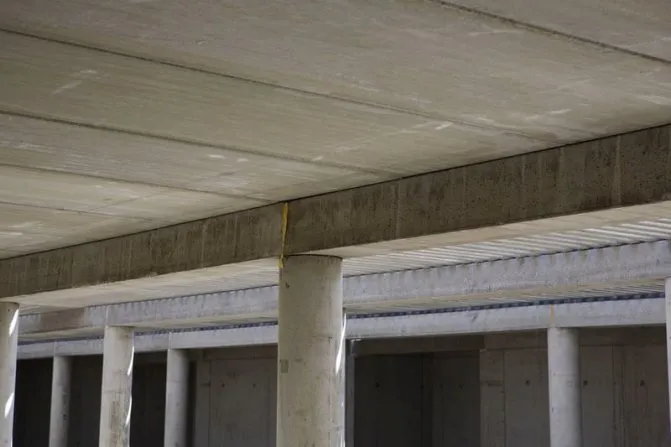

Монолитные перекрытия создаются из железобетонных плит. Для этого принято использовать заводские плиты из арматуры и бетонной массы. В целях уменьшения нагрузки на готовую конструкцию их создают пустотелыми.

Как устроено перекрытие

Потолочные несущие балки

К перекрытию есть несколько основных требований. Оно должно быть крепким, прочным и надежным. Кроме этого, важно, чтобы перекрытие выполняло роль шумоизолятора и теплоизолятора. Например, при чердачном перекрытии, если не будет звукоизоляции, то в доме жить будет практически невозможно, так как все, что происходит на улице, будет слышно.

И ветер, и дождь, тарабанящий по крыше и все посторонние звуки. Это же самое касается и междуэтажного перекрытия. То, что полы и потолки изолируются – это само собой, но не менее важно обеспечить изоляцию в процессе монтажа перекрытия. Монтируя перекрытие, важно высчитать нагрузку таким образом, чтобы на 1 кв. метр приходилось не менее 200 килограмм.

Важно учесть, например, если это междуэтажный пролет, то сверху, кроме мебели и людей, нагрузку дают строительные материалы, стены, пол, стяжка и декоративная облицовка. С учетом всех нагрузок, мебели, людей, перекрытие не должно прогибаться, «гулять» или как-то деформироваться.

Как проходит заделка балки?

Надежность и качество перекрытия будут во многом определяться методом заделки балки в стену. Заделка будет определять тип опирания на кирпичную стену – именно этот этап монтирования конструкции является главным.

Деревянная балка монтируется в свободное пространство, созданное в кирпичной кладке, глубиной до 15 сантиметров. Торцовые концы предварительно обрабатываются: выполняют стесывание одного конца под углом 60 градусов, осуществляют обработку специальным антисептиком и смолой, обертывают толем либо рубероидом. Обработанные торцы балки аккуратно устанавливают в кирпичную стену с зазором от задней стены ниши на 3–5 сантиметров. Образованную щель заполняют войлоком либо минеральной ватой. Поперечные грани тщательно заделывают бетонной смесью, битумом либо покрывают толем.

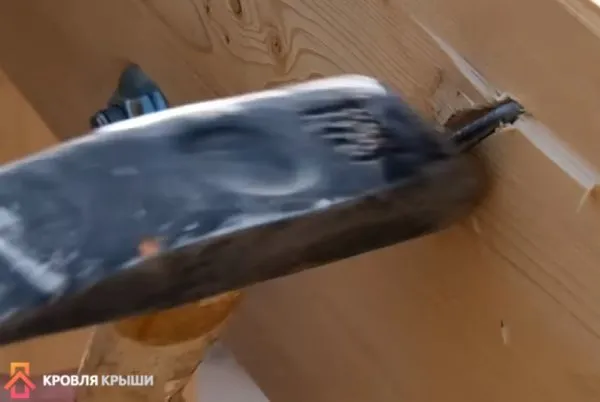

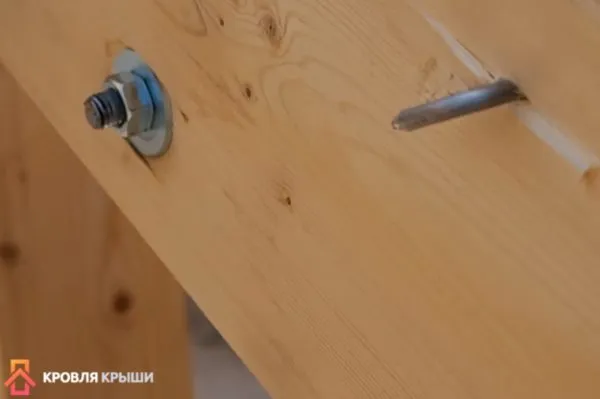

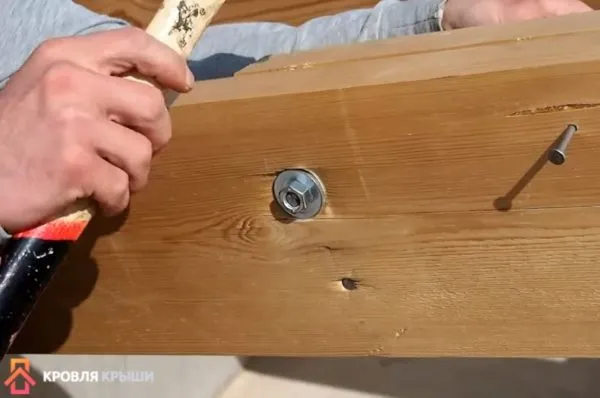

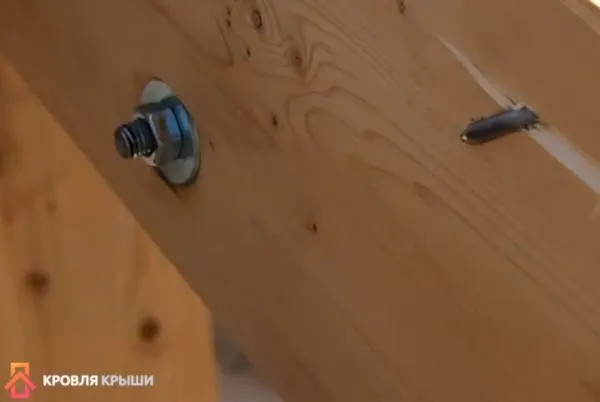

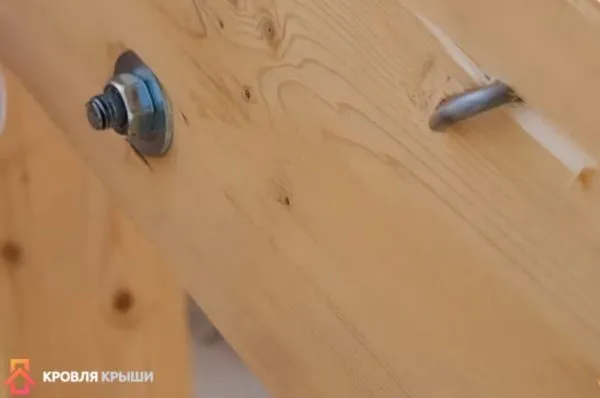

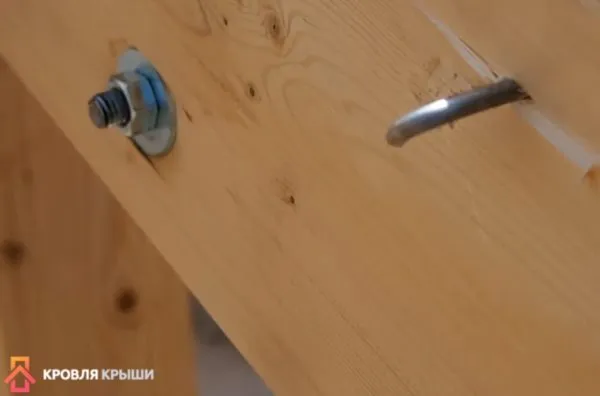

Соединение на цилиндрических нагелях

Нагелем называется стержень, который соединяет элементы деревянных конструкций, препятствует их взаимному сдвигу, а сам при этом работает на изгиб и срез. Нагели изготавливают из стали, древесины твердых пород и пластмасс, в виде стержней круглого сечения. Их устанавливают в предварительно просверленные отверстия. Диаметр отверстий для нагеля делают равным диаметру самого нагеля, чем обеспечивается плотность соединения и уменьшается опасность раскалывания.

Считается, что стальные нагели работают на срез, хотя на самом деле среза по телу нагеля не происходит. Древесина мягче нагеля и происходит ее смятие, а сами нагели — изгибаются, тем не менее, по аналогии с заклепочными соединениями металла, нагели рассчитываются на срез, а место среза (которого фактически нет) называют «условным срезом».

Растянутые стыки на цилиндрических нагелях могут быть симметричными и несимметричными (рис. 11). Для обжатия нагельного соединения, в сопряжение сплачиваемых элементов устанавливают стяжные болты, в количестве примерно равном 25% от общего количества нагелей. Стяжные болты включаются в расчетное (требуемое) количество нагелей. Нагели устанавливаются не менее чем в 2 ряда, количество нагелей в ряду ограничено шириной сплачиваемых элементов.

рис. 11. Несимметричный и симметричный нагельные стыки

Расчетную несущую способность одного цилиндрического нагеля на один шов сплачивания в соединениях элементов из сосны и ели при направлении усилий, передаваемых нагелями вдоль волокон и гвоздями под любым углом, следует определять по таблице.

Расчетная несущая способность одного цилиндрического нагеля

На­пря­жен­ное со­сто­я­ние со­еди­не­ния	Рас­чет­ная не­су­щая спо­соб­ность Т на один шов спла­чи­ва­ния (услов­ный срез) по СП 64.13330.2011 2017
гвоз­дя, сталь­но­го, алю­ми­ни­е­во­го, стек­ло­пла­сти­ко­во­го на­ге­ля	ду­бо­во­го на­ге­ля
кН	кгс	кН	кгс
1. Смя­тие в сим­мет­рич­ных со­еди­не­ниях
а) смя­тие в сред­них эле­мен­тах	0,5cd	50cd	0,3cd	30cd
б) смя­тие в край­них эле­мен­тах	0,8ad	80ad	0,5ad	50ad
2. Смя­тие в не­сим­мет­рич­ных со­еди­не­ниях
а) смя­тие во всех эле­мен­тах рав­ной тол­щи­ны, а так­же в бо­лее тол­стых эле­мен­тах од­но­срез­ных со­еди­не­ний	0,35cd 0,55cd	35cd 55cd	0,2cd 0,3cd	20cd 30cd
б) смя­тие в бо­лее тол­стых сред­них эле­мен­тах двух­срез­ных со­еди­не­ний при a ≤ 0,5c	0,25cd 0,4cd	25cd 40cd	0,14cd 0,2cd	14cd 20cd
в) смя­тие в бо­лее тон­ких край­них эле­мен­тах при a ≤ 0,35c	0,8ad 1,2ad	80ad 120ad	0,5ad 0,75ad	50ad 75ad
г) смя­тие в бо­лее тон­ких эле­мен­тах од­но­срез­ных со­еди­не­ний и в край­них эле­мен­тах при c > a > 0,35c	kнad 1,5kнad	100kнad 150kнad	kнad 1,5kнad	100kнad 150kнad
3. Из­гиб на­ге­лей в сим­мет­рич­ных и не­сим­мет­рич­ных со­еди­не­ниях
а) из ста­ли С 38/23 из ста­ли С 235 и ар­ма­ту­ры А 240 (Rн= 440 МПа)	1,8d² + 0,02a², но не более 2,5d² 2,2d² + 0,025a², но не более 3,1d²	180d² + 2a², но не более 250d² 220d² + 2,5a², но не более 310d²	—	—
б) из алю­ми­ни­е­во­го спла­ва Д16-Т	1,6d² + 0,02a², но не более 2,2d²) 2d² + 0,025a², но не более 2,2d²	160d² + 2a², но не более 220d² 200d² + 2,5a², но не более 220d²	—	—
в) из стек­ло­пла­сти­ка АГ-4С	1,45d² + 0,02a², но не более 1,8d² 1,8d² + 0,025a², но не более 2,2d²	145d² + 2a², но не более 180d² 180d² + 2,5a², но не более 220d²	—	—
г) из дре­вес­но-сло­и­сто­го пла­сти­ка ДСПБ	0,8d² + 0,02a², но не более d² d² + 0,025a², но не более 1,5d²	80d² + 2a², но не более 100d² 100d² + 2,5a², но не более 150d²	—	—
д) из ду­ба	—	—	0,45d² + 0,02a², но не более 0,65d² 0,55d² + 0,025a², но не более 0,8d²	45d² + 2a², но не более 65d² 55d² + 2,5a², но не более 80d²
4. Из­гиб на­ге­лей из ста­ли С 235 и ар­ма­ту­ры А 240 (Rн= 440 МПа) в тор­це­вых со­еди­не­ниях с ме­тал­ли­че­ской на­клад­кой с жест­ким креп­ле­ни­ем на­ге­лей
2d²	200d²	—	—

Примечания:
1. Расчетную несущую способность нагеля в рассматриваемом шве следует принимать равной меньшему из всех значений, полученных по формулам таблицы (то есть нужно просчитать все возможные варианы и выбрать наименьший результат).

2. В таблице: с — толщина средних элементов, а также равных по толщине или более толстых элементов односрезных соединений, а — толщина крайних элементов, а также более тонких элементов односрезных соединений; d — диаметр нагеля; все размеры в см.

3. Расчетную несущую способность нагеля в двухсрезных несимметричных соединениях при неодинаковой толщине элементов следует определять с учетом следующего:

а) расчетную несущую способность нагеля из условия смятия в среднем элементе толщиной c при промежуточных значениях a между c и 0,5c следует определять интерполяцией между значениями по пп.2,а и 2,б таблицы;

б) при толщине крайних элементов a больше c расчетную несущую способность нагеля следует определять из условия смятия в крайних элементах по п.2,а таблицы с заменой с на а;

в) при определении расчетной несущей способности из условий изгиба нагеля толщину крайнего элемента а в п.3 таблицы следует принимать не более 0,6с.

4. Значения коэффициента kн для определения расчетной несущей способности при смятии в более тонких элементах односрезных соединений и в крайних элементах несимметричных соединений c больше a и больше 0,35c приведены в табл.18 СНиП II-25-80 в табл.20 СП64.13330.2017.

Вид нагеля	Значение коэффициента kн для односрезных соединений при a/c
0,35	0,5	0,6	0,7	0,8	0,9	1
Cтальной, алюминиевый и стеклопластиковый нагель	0,8	0,58	0,48	0,43	0,39	0,37	0,35
Дубовый нагель	0,5	0,5	0,44	0,38	0,32	0,26	0,2

5. Расчет нагельных соединений на скалывание производить не следует, если выполняются условия расстановки нагелей в соответствии с пп.5.18 и 5.22 СНиП II-25-80 6.18 и 6.22 СП64.13330.2017.

6. Диаметр нагеля d следует назначать из условия наиболее полного использования его несущей способности по изгибу.

7. В соединениях число нагелей должно быть не менее 2. Исключение составляют нагели, устанавливаемые конструктивно (например, на период сборки и монтажа).

8. Для гвоздей, установленных в предварительно рассверленные отверстия диаметром, равным диаметру гвоздя, несущая способность по изгибу определяется как для нагеля из стали С235.

Расчетное количество нагелей определится по формуле:

nн ≥ N/Тnш ≥ 2,

где nн — количество нагелей, шт; N — расчетное усилие, действующее на нагельный стык, кН (кгс); nш — число расчетных швов одного нагеля, шт; Т — несущая способность одного условного среза нагеля, определяемая в кгс или в кН.

Для того чтобы в нагельном соединении не произошло раскалывания древесины, нагели устанавливают на определенном расстоянии друг от друга (рис. 12).

рис. 12. Порядок расстановки нагелей
Конструктивные требования по расстановке нагелей

Величина	Минимальные расстояния между нагелями
стальными	алюминиевыми и стеклопластиковыми	дубовыми
При толщине сплачиваемого пакета b ≥ 10d
S1	≥ 7d	≥ 6d	≥ 5d
S2	≥ 3,5d	≥ 3,5d	≥ 3d
S3	≥ 3d	≥ 3d	≥ 2,5d
При толщине сплачиваемого пакета b < 10d и для кленных элементов, включая LVL
S1	≥ 6d	≥ 6d	≥ 4d
S2	≥ 3d	≥ 3d	≥ 2,5d
S3	≥ 2,5d	≥ 2,5d	≥ 2,5d

S1 — расстояния между нагелями и от нагеля до торца элемента вдоль волокон; S2 — расстояния между нагелями поперек волокон; S3 — расстояние от нагеля до грани элемента поперек волокон; d — диаметр нагеля в см.
Нагели в растянутых стыках конструкций из цельной древесины следует располагать в 2 или 4 продольных ряда, а в конструкциях из круглых лесоматериалов допускается шахматное расположение нагелей в 2 ряда с расстоянием между осями нагелей вдоль волокон 2S1, и поперек волокон — S2=2,5d.

При обеспечении достаточной плотности посадки нагелей могут применяться соединения со стальными накладками. Чаще всего в них используются гвозди, шурупы, глухари или глухие стальные цилиндрические нагели (рис. 13). Глухие стальные цилиндрические нагели должны иметь заглубление в древесину сплачиваемого элемента на величину не менее 5d.

рис. 13. Нагельные соединения со стальными накладками на болтах и на глухих цилиндрических нагелях

Количество нагелей рассчитывается по выше приведенной формуле, а стальные накладки проверяют на прочность при растяжении по ослабленному отверстиями под нагели сечению.

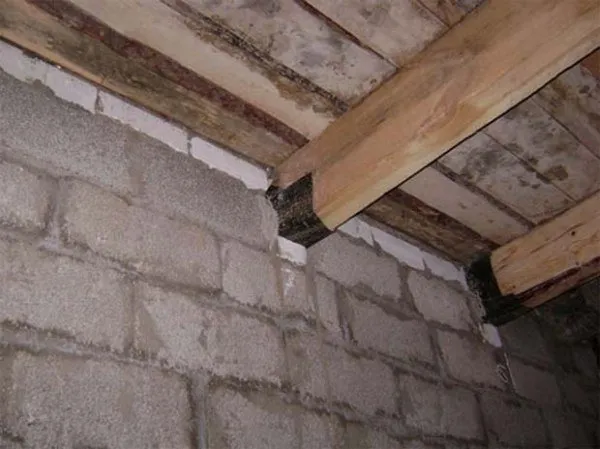

Опирание на стену из кирпича

При опирании балки на кирпичную стену особое внимание важно обратить на толщину конструкции. Если толщина стены из кирпича больше 600 миллиметров, то метод заделки будет немного отличаться. Это пространство в кладке создается так, чтобы между торцом балки и задней стенкой ниши оставалось свободное пространство не меньше 10 сантиметров. Полученная щель помогает уложить в нее материал для теплоизоляции и позволяет создать специальную воздушную прослойку.

Нижняя часть щели заделывается бетоном, рубероидом либо толем в несколько слоев. С помощью такой технологии удается создать подушку для укладки, которая ко всему прочему дополнительно выравнивает поверхность кладки. Боковые стороны полученного углубления обрабатываются толем.

LiveInternetLiveInternet

Перекрытия относятся к важнейшим конструктивным элементам любого частного или загородного дома. В этой статье попробуем максимально подробно рассмотреть особенности устройства и монтажа перекрытий по деревянным балкам. Перекрытием называют горизонтальную конструкцию, разделяющую пространство здания по высоте. Перекрытия воспринимают нагрузки от мебели, оборудования и находящихся в помещении людей, а также связывая между собой несущие стены, служат элементами, обеспечивающими устойчивость строения. В зависимости от места расположения различают перекрытия подвальные, цокольные, междуэтажные и чердачные. По своей конструкции перекрытия бывают безбалочными или балочными. Какие требования предъявляют к перекрытиям? Перекрытия должны обладать прежде всего необходимой прочностью, чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные). Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр. Другое требование — перекрытие должно быть жестким, то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м. Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм. Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом. Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур <10 °С (например, находится между холодным подвалом или чердаком и отапливаемой жилой комнатой). Наконец, ему нужно обладать огнестойкостью — иметь степень горючести, соответствующую требованиям противопожарных норм. В зданиях из бревна и бруса имеет смысл опирать балки перекрытия обоими концами на несущие стены: осадка таких стен примерно одинаковая, а значит, перекоса перекрытий не произойдет Деревянные балки перекрытий

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Перекрытия по деревянным балкам обычно устраивают в деревянных и каркасных домах, но нередко их используют и в коттеджах с каменными стенами (из керамического кирпича, пено- и газобетонных блоков и пр.). Такие перекрытия — легкие, быстро- возводимые и недорогие в сравнении с перекрытиями других типов. Вместе с тем они не лишены недостатков. Прежде всего, деревянные балки меняют размеры при колебаниях температуры и влажности, что может приводить к их деформации. Самая распространенная проблема, возникающая при эксплуатации деревянных перекрытий, — их зыбкость, колебание под воздействием нагрузок, что оборачивается сокращением срока службы дома в целом. Причины, вызывающие подобную зыбкость, могут быть разными. Во-первых, недостаточная жесткость балки, особенно в случае длинного пролета. Во-вторых, неправильное расположение балок, когда вместо ряда опор, уложенных вдоль короткой стены, имеется небольшое число балок вдоль длинной стены. Даже при достаточном сечении этих балок амплитуда их колебаний из-за собственного веса (в сочетании с нагрузкой на них) бывает ощутимой. В-третьих, зыбкость может быть вызвана неправильным закреплением балок на стенах, например, когда балка опирается на бревенчатую стену точечно, вместо того чтобы быть уложенной в вырезанный в бревне паз. Кроме того, есть опасность поражения древесины грибком и жуками-древоточцами. Чтобы свести к минимуму деформацию и вероятность гниения балок, имеет смысл использовать только древесину, высушенную до 8-12%. Для дополнительной защиты от гниения проводят обработку антисептиками (биозащитными составами). Впрочем, срок их действия, как правило, не превышает 3-5 лет, так что применять невысушенную древесину, полагаясь только на антисептик, специалисты не рекомендуют. Для продления срока службы деревянных конструкций следует поддерживать в доме стабильный температурно-влажностный режим. В целях пожарной безопасности дымоходы должны быть отделены от деревянных перекрытий специальными коробами, заполненными негорючим теплоизоляционным материалом (обычно минеральной ватой). К недостаткам деревянных перекрытий относят также повышенную пожароопасность, в связи с чем обычно балки обрабатывают антипиренами (огнезащитными составами), например Neomid 530-540, Сенеж огнебио проф или Pirex Firebio Prof. Экономичный вариант перекрытий — по балкам толщиной 50-80 мм и высотой 200-300 мм, изготовленным из неклееной древесины (обычно хвойных пород). Нередко во избежание боковых деформаций широкие балки укрепляют деревянными распорками. У опор такого типа целый ряд недостатков. Во-первых, приобрести изделия приемлемого качества довольно проблематично. Как правило, балки имеют высокий уровень влажности (поскольку они не проходят через камерную сушку), что оборачивается заметным изменением их геометрии в процессе эксплуатации здания. Кроме того, в них могут быть скрытые пороки, снижающие их несущую способность. Во-вторых, размер пролета, который может перекрыть неклееная балка максимального сечения, не превышает 6 м, что зачастую мало. К тому же шаг подобных опор будет сравнительно небольшим (например, в случае пролета длиной 4,5 м при использовании самой ходовой доски размером 50 х 200 мм шаг составляет обычно 500 мм между осями досок), что также можно отнести к их минусам.

Длина пролета, который удастся перекрыть с помощью балок из клееной древесины, может достигать 12 м

Клееные балки прочнее неклееных того же сечения. Балка перекрытия, состоящая из склеенных между собой досок-ламелей

Всех этих недостатков лишены более дорогие балки — в виде досок-ламелей (без пороков), склеенных между собой (балки из клееного бруса). Размеры сечения стандартных клееных опор колеблются от 140 х 50 до 200 х 200 мм, но при необходимости их сечение может быть увеличено. Балками данного типа, размер которых не создает трудности для транспортировки, можно перекрыть пролет до 12 м. Добавим, что клееные опоры значительно прочнее неклееных того же сечения. Некоторые фирмы изготавливают гнутоклееные балки: чаще всего они нужны для создания перекрытий над помещением оригинальной формы, где опоры частично видны в интерьере. Сечение и шаг размещения балок перекрытия — взаимозависимые параметры, их выбирают исходя из длины пролета, предполагаемой нагрузки на перекрытие, удобства заполнения пространства между опорами звуко- или теплоизоляционным материалом требуемых размеров. Выбор сечения бывает обусловлен также необходимостью сделать балки элементом дизайна интерьера. Обычно балки укладывают параллельно короткой стене помещения. Но если архитектурный проект предусматривает опоры, расположенные вдоль длинной стены (как правило, это балки, которые заметны из помещения), то следует принять меры против их прогиба или колебаний: например, использовать особые клееные балки, упрочненные металлической арматурой, устанавливать под балки опорные столбы или усиливать перекрытие поперечными балками и пр. Бывают ситуации, когда деревянная балка перекрытия одним концом опирается на деревянную стену, подверженную осадке, а другим — на конструкцию, не дающую осадки (например, на кирпичную или бетонную стену). В этом случае, чтобы избежать перекоса перекрытия в процессе эксплуатации здания, мы применяем следующее решение: вдоль жесткой стены устанавливаем столбы (деревянные, бетонные и пр.), на них закрепляем специальные винтовые домкраты, на которые укладываем опорный брус, а на него — концы балок перекрытия. По мере осадки деревянной стены мы регулируем домкраты, уменьшая высоту столба и сохраняя ровность перекрытия.

Сечение и шаг размещения балок выбирают исходя, прежде всего из длины пролета и предполагаемой нагрузки на перекрытие

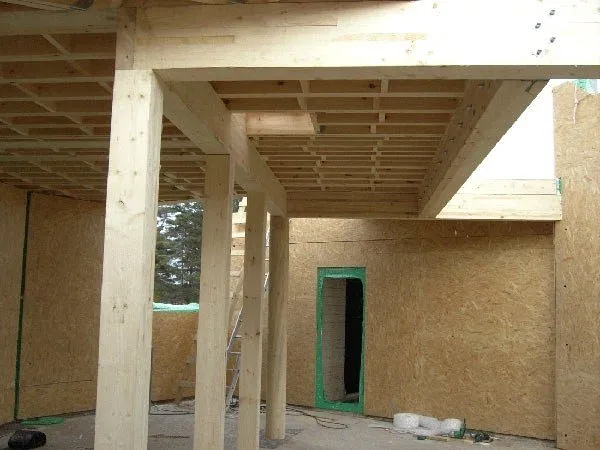

Сечение и шаг столбов определяются согласно предварительно проведенному расчету важен и эстетический фактор: если опорные столбы будут оставлены в интерьере, то имеет смысл сделать шаг их расположения больше, если же они будут скрыты отделкой комнаты, то этот шаг можно уменьшить. Когда опоры находятся за отделкой помещения, нужно предусмотреть возможность доступа к домкратам: например, закрыть их съемными декоративными наличниками. В последнее время у деревянных балок перекрытий появились серьезные конкуренты — балки из LVL-бруса (аббревиатура от английского Laminated Veneer Lumber — брус из клееного шпона), балки на основе плит OSB, металлодеревянные балки и др. Для закрепления балок на стенах из бруса или бревна используют различные решения

Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами

Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа).

Торцевые части балок заглублены в пазы, вырезанные в стенах

Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.

акрепление на стене стальной опоры для балки с помощью шурупов-глухарей

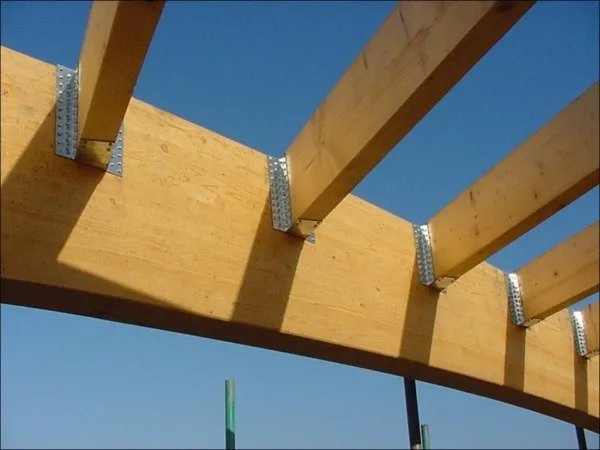

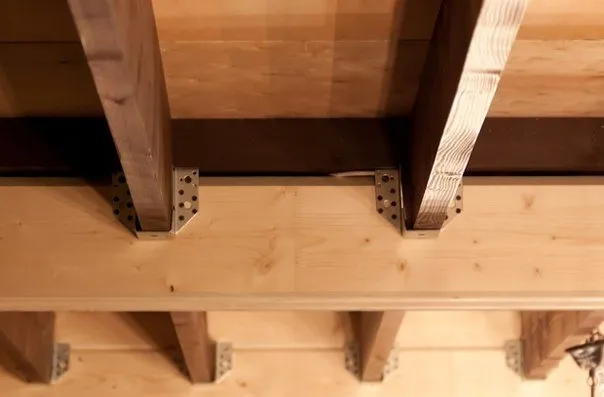

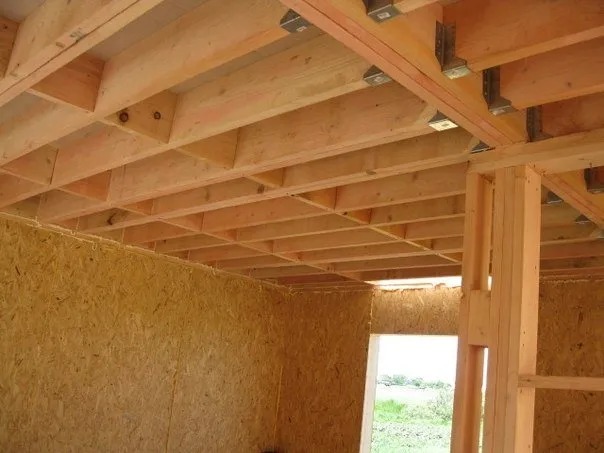

Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа.

Опоры с открытым креплением

Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения. Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа. При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает.

Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо

В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины.

Вид сбоку Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция

Вид сверху Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция

Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.

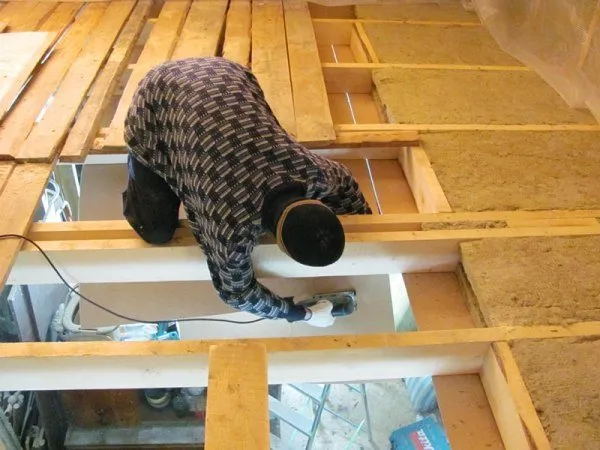

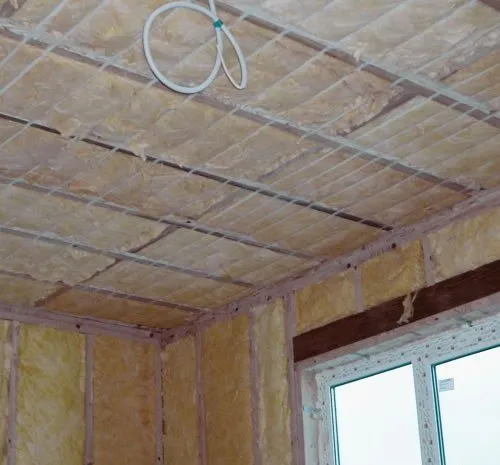

Утепление перекрытия по деревянным балкам

«Пирог» перекрытия Конструкция балочного перекрытия бывает разной. Чаще всего пространство между балками заполняют утеплителем в виде плит из базальтового волокна, которые выполняют тепло- и звукоизоляционную функцию. Толщину слоя изоляции рассчитывают исходя из возложенных на него задач. Так, для междуэтажного перекрытия, где важна только защита от шума, слой утепления составляет от 50 до 150 мм. Более толстый слой позволит эффективнее изолировать комнату от шума из смежного помещения. Слой толщиной, например, 100 мм формируют, как правило, из 50-миллиметровых плит, уложенных в два слоя с перекрытием швов. Обычно в промежуток между балками укладывают тепло- и звукоизоляционный материал, снизу защищая его от влаги пароизоляционной пленкой, а сверху — гидроизоляционной пленкой.

Утепление перекрытия по деревянным балкам

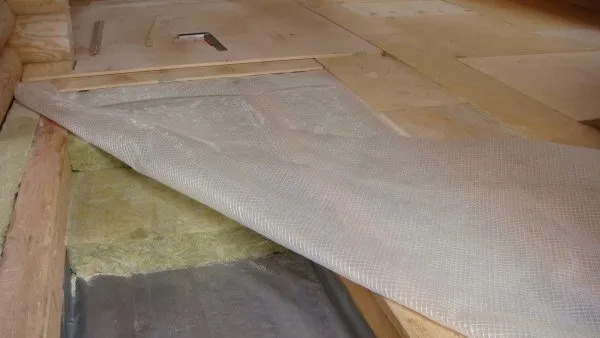

Чтобы обеспечить долговечность утеплителя, его нужно защитить от влаги. Для этого снизу его закрывают пароизоляцией (обычно пленочного типа), отсекая от водяного пара, стремящегося из нижних помещений здания вверх. Кроме того, пароизоляция не дает проникнуть в комнату посторонним запахам. Пароизоляцию укладывают либо по нижней поверхности балок, либо так, чтобы она огибала балки. Ее настилают без разрывов, с перехлестом швов рулонов и проклейкой стыков специальными лентами (в то же время ряд специалистов рекомендует подрезать ее в месте огибания, чтобы пар свободно выходил из балки).

Утепление перекрытия по деревянным балкам

Сверху утеплитель, как правило, закрывают гидроизоляционной пленкой для защиты от влаги, которая может попасть в него через пол верхнего помещения, соблюдая при монтаже те же правила, что и при устройстве пароизоляции. К нижней поверхности балок крепят либо непосредственно подшивку потолка нижнего этажа (допустим, вагонку), либо ту или иную конструкцию для потолочного покрытия. К верхней поверхности балок монтируют обрешетку (или лаги), по которой устраивают черновой, а затем чистовой пол или сразу же чистовой пол (например, массивную доску).

Опора на стену меньшей толщины: советы строителей

При создании перекрытия с опорой на стену толщиной до 500 миллиметров (два кирпича) способ заделки должен немного отличаться от предыдущего. В свободное пространство (его глубина не больше 250 миллиметров) помещают деревянный ящик с несколькими стенками. Между задней стеной ниши и ящиком прокладывают просмоленный слой войлока. Стенки тщательно обрабатывают антигорючим составом и смолой.

Внизу углубление следует заделать двумя слоями рубероида либо толем. Боковые стены гнезда необходимо утеплить войлоком. Ящик встраивается в свободное пространство, чтобы он был плотно прижат к войлоку. Брус перекрытия устанавливается на низ короба на длину 15 сантиметров.

Если толщина стены меньше указанной отметки, то особое внимание важно обратить на общую толщину стенки, которая остается после создания свободного отсека. Если она меньше 50 миллиметров, существует риск свободного прохождения холодного воздуха в помещение. При наличии такой проблемы важно продумать дополнительное утепление того участка, на котором происходит опирание балок на балки и стену.

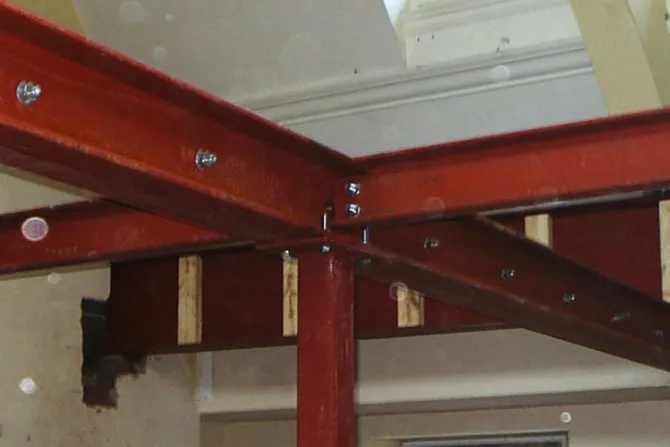

Сварка двутавра

Сварка может использоваться в двух ситуациях: соединении двутавра встык при необходимости удлинения балки (например, при монтаже пролетов) или при перекрестном креплении второстепенной балки к основной. Сварка встык производится двумя способами.

Через прокладку

Между концами расположенных в одной плоскости двутавров помещается стальная пластина, по размерам выходящая за границы их профиля. Приварка пластины осуществляется угловым швом с двух сторон. Таким же способом может производиться монтаж проката с разными размерами.

Среди преимуществ: относительная простота – необходимо лишь соблюсти прямизну продольной оси, и высокая скорость монтажа, поскольку выполнять предварительную разделку кромок не требуется.

С накладками

Для дополнительного усиления места соединения могут применяться накладки. Для этого кромки стенки (основания) и полок предварительно скашиваются для обеспечения качественного провара. Прокат проваривается по периметру с соблюдением прямизны продольной оси. На верхнюю и нижнюю плоскость полок, а также на боковины стенки струбцинами крепятся накладки из листовой стали. Их форма может быть прямоугольной или, для большего удобства, ромбовидной с обязательным соблюдением симметричности формы относительно продольной оси. Заключительный этап – обварка накладок по периметру.

Оба способа используются лишь в тех случаях, когда конструкция является неответственной, а нагрузка на место соединения будет незначительной.

Сварка с второстепенной балкой

Этот метод соединения двутавра используется при возведении перекрытий и несущих конструкций, при этом, несмотря на заметно большую прочность и надежность, выполняется он почти так же просто, как и предыдущий.

В верхней полке основной балки производятся вырезы в форме равностороннего треугольника, к нижней полке приваривается накладка. Верхней полке дополнительной балки придается форма треугольника, соответствующая форме вырезов в основной. Ее нижняя полка срезается на длину, равную расстоянию до стенки основного двутавра.

Монтаж всей конструкции производится поочередно: сначала монтируются основные двутавры, затем к ним пристыковываются и привариваются дополнительные.

Осуществление монтирования балки

Установка опоры при создании перекрытия будет напрямую зависеть от дальнейших целей использования сооружения, площади и приходящейся на него нагрузки. Чаще всего деревянный брус устанавливают вдоль несущих стен на расстоянии от 600 до 1500 мм.

Заделка начинается от краев с последующим переходом на всю длину стены. Между крайними балками и самой стеной строители рекомендуют оставлять свободное пространство не меньше 5 сантиметров.

Еще одним довольно важным условием при опирании балок на балку и стену является учет горизонтального крепления опоры. Кроме этого, следует равномерно расположить все брусья по отношению к полу. Отклонение от горизонтальности и неравномерность уровня приведут к появлению дополнительных нагрузок на участок опирания кирпичной стены, особенно после установки дополнительных поперечных балок.

Выбор балок

Выбор балок для перекрытий основан на их основном назначении и максимальных предполагаемых нагрузок. Наиболее распространёнными считаются балки из деревянного бруса прямоугольного сечения с высотой от 120 до 240 мм и толщиной от 50 до 160 мм. Расстояние между ними при укладке обычно составляет от полуметра до метра.

Предлагаем ознакомиться Что взять с собой в хамам

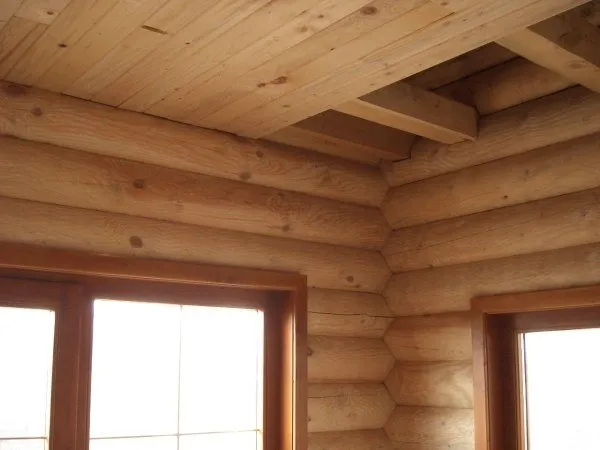

Рисунок 1. Монтаж дощатого перекрытия чердачного типа.

Бревенчатые перекрытия наиболее выгодны с точки зрения выдерживания перпендикулярных нагрузок и поперечных сдвигов. Если есть возможность самостоятельно заготавливать лес, то на его обработку потребуется минимум усилий. Основная проблема состоит в процессе естественного высушивания, чтобы предотвратить растрескивание или коробление, в течение одного года. Для монтажа подойдут такие балки, которые имеют идеальную геометрию, отсутствует сучковатость и области поражения вредителями.

В каркасных домах допускается выполнять перекрытия из досок с толщиной не менее 25 мм. Это обусловлено тем, что более массивные балки способны вызвать повышенные нагрузки на основание и стены. Также доски используют в целях максимального удешевления конструкции, но не за счёт снижения планки прочности здания ниже допустимого уровня.

Рисунок 2. Сращивание досок перекрытия.

Выбор балок из лиственных пород крайне не рекомендуется, так как они не всегда способны выдерживать изгибающие нагрузки. Специалисты рекомендуют хвойные породы, качественно очищенные и обработанные антисептиками.

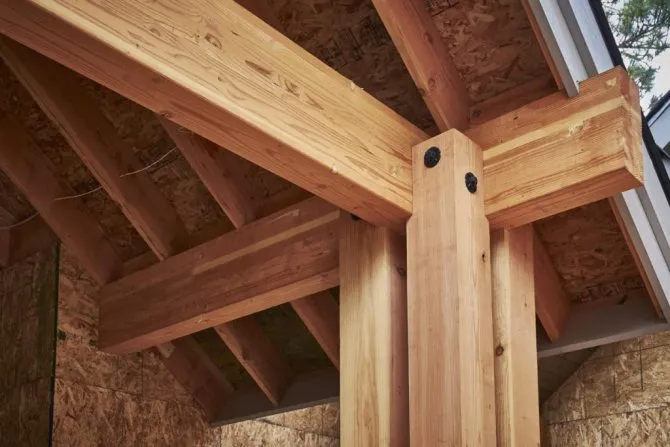

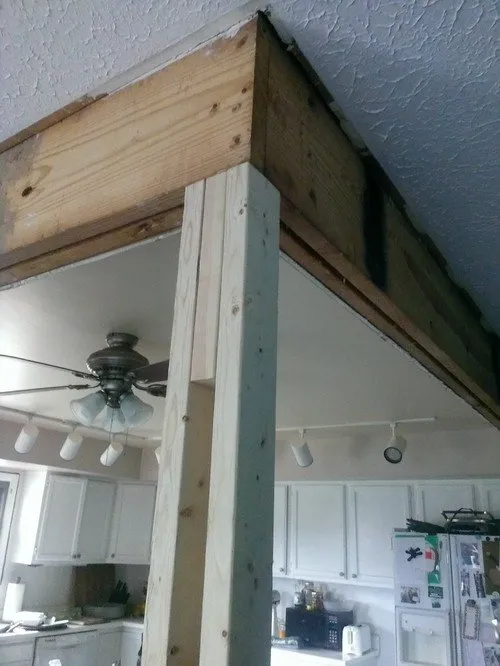

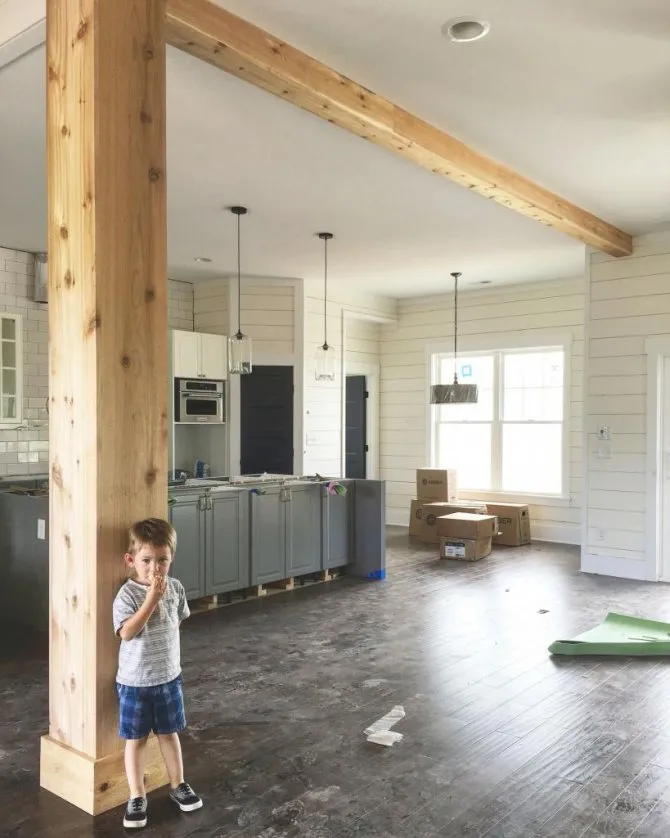

Опирание на колонну

Оно может быть шарнирного либо жесткого типа. Строители советуют выполнять опору балки сверху и переносить основную нагрузку на центр профиля колонны. При боковом креплении конструкции, кроме сжимающей нагрузки, в колонне дополнительно появляется момент от действия этой силы. Это провоцирует значительное увеличение нагрузки от колонны.

При опирании металлической балки на колонну сверху лучше всего передавать нагрузку ребру. Размер ребра будет определяться с помощью следующей формулы: F/Ap больше или равно RpYc.

• F в представленной формуле – это опорная реакция балки;
• Ap – площадь смятия опорного ребра;
• Rp – расчетное сопротивление стали смятию торцовой поверхности.

Чтобы вся нагрузка переходила к колонне через ребро, следует соблюдать выступ ребра, как правило, на 1,5–2 сантиметра. Ребро перед установкой важно тщательно сострогать, что поможет распределить всю оказываемую нагрузку равномерно по его площади.

Так как узел опирания балок перекрытия шарнирного типа, то для осуществления крепления хватит всего несколько болтов с одной стороны. Диаметр болтов от 16 до 20 миллиметров. Затягивать их слишком сильно не следует. Толщина опоры, как правило, доходит до 0–25 мм, толщина ребра – 8–12 мм.

Если в конструкции присутствует угол кровли, то ребро следует сострогать под необходимым углом и взять шайбы со скосом для монтирования болта.

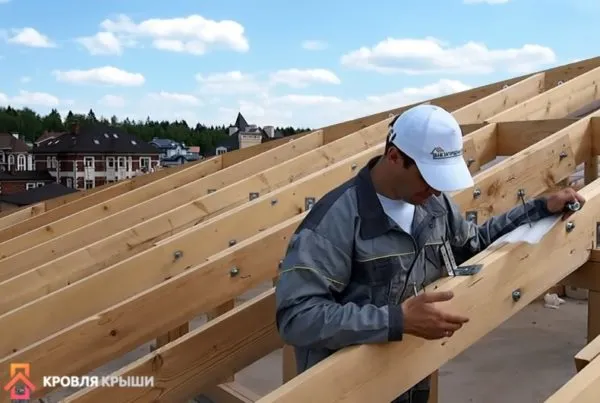

Как правильно забивать гвозди в стропилину при сращивании

Не всегда есть возможность и необходимость сращивать отдельные элементы стропил с помощью шпилек, иногда это проще сделать обыкновенными гладкими гвоздями. Но нужно уметь их правильно забивать, в противном случае со временем усилие сжатия досок значительно уменьшится. Длина гвоздя должна на 2,5–3 см превышать толщину стропилины в месте соединения.

Как правильно вколачивать гвозди для соединения нагруженных или ответственных деревянных конструкций?

Шаг 1. Под небольшим углом вбейте гвоздь в доски, но не до конца. Нужно, чтобы острие выступило с обратной стороны примерно на один сантиметр.

Шаг 2. С обратной стороны стропилины согните молотком гвоздь под прямым углом.

Шаг 3. Забейте гвоздь еще примерно на один сантиметр. Опять согните конец, угол сгиба уже должен быть намного меньше 90°. Чем больше вы его согнете, тем надежнее будет окончательная фиксация.

Шаг 4. Теперь можно вбивать шляпку гвоздя до самого конца. С обратной стороны сгибайте выступающую часть до тех пор, пока острый конец полностью не войдет в доску. Помните, что место выхода тела гвоздя и место забивания его острия не должны лежать на одной линии.

Такая технология полностью исключает самостоятельное ослабление силы прижатия.

Крепеж для стропил

Нормы опирания балки

В нормативных документах установлена минимальная длина опирания балки на балку и стену из кирпича – она доходит до 9 сантиметров. Такое значение было определено инженерами-проектировщиками в результате длительных расчетов и проверок. На минимальное опирание балки действуют следующие факторы:

• размер пролета и длина опоры;
• объем нагрузки, приходящейся на применяемую балку;
• тип нагрузки – динамический либо статический;
• толщина кирпичной стены, на которую приходится опора;
• тип сооружения – частное жилое, производственное и др.

Все описанные факторы важно в обязательном порядке учитывать при проведении расчетов. Конец балки должен накладываться на стену, чтобы получившийся размер нахлеста не превышал 12 сантиметров.

Какой краской покрасить деревянный детский домик?

Для покраски деревянного детского домика лучше всего использовать краску на водной основе, которая безопасна для детского здоровья. Краска на водной основе не содержит растворителей, токсичных веществ и испарений, поэтому ее безопасно использовать внутри и снаружи домика.

Для наружной обработки деревянного домика можно использовать краску на водной основе с защитными свойствами от УФ-лучей, воды и грибка. Для внутренней отделки можно использовать краски на водной основе, которые не содержат опасных для здоровья детей химических соединений и имеют нейтральный запах.

Перед покраской необходимо обезжирить поверхность домика и шлифовать ее для улучшения сцепления краски с деревом. Также можно нанести на поверхность домика грунтовку, которая улучшит сцепление краски и продлит ее срок службы.
