Крепление стропил к балкам перекрытия: основные способы
Часто при возведении легких мансардных крыш необходимо приступить к закреплению стропил к балкам перекрытия. Соблюдение правильной технологии и выбор наиболее подходящего способа монтажа позволит обеспечить надежность крепления узлов в стропильной системе, где стропила опираются на балки перекрытия.
Особенности стропильной системы
Проектируя конструкцию крыши, требуется выбрать наиболее подходящий вариант стропильной системы. Это могут быть висячие или наслонные стропила. Фермы висячего типа обычно применяются для обустройства легкой крыши большой площади. Опорой для висячих стропил служат стены сооружения. Системы с наслонными стропилами – более сложные и основательные конструкции, в которых стропильные ноги имеют дополнительные точки опоры.
При строительстве кровли стропильная система обычно опирается на мауэрлат – деревянные конструкции, смонтированные на продольных стенах или по периметру здания. Такой вариант крепления применяется при возведении крыши на кирпичных или блочных домах. Если по верху стен выполнена монолитная бетонная балка, либо стены выполнены из бруса или бревна, крыша может опираться не на мауэрлат, а на горизонтальные балки, перекрывающие коробку здания в поперечном направлении.
Кровельный каркас с опорой на балки – это наиболее простой вариант строительства легкой мансардной крыши. При проектировании важно правильно рассчитать толщину балок и стропильных ног с учетом нагрузок на кровельную систему. В процессе монтажа необходимо правильно выполнить опирание стропил на балки перекрытия.
Крыша с опорой стропил на балки перекрытия без мауэрлата может монтироваться при условии, что стены здания в состоянии выдерживать высокие точечные нагрузки.
Когда используется стропильная система с опорой на балки перекрытия?
Если опорой висячих стропил служат балки перекрытия, уложенные непосредственно на стену, то такая система создает серьезные точечные нагрузки на строительные конструкции. Обычно такой подход практикуется при строительстве деревянных домов, так как горизонтально расположенные бревна или брус, из которых выполнены стены, способствуют равномерному распределению нагрузок.

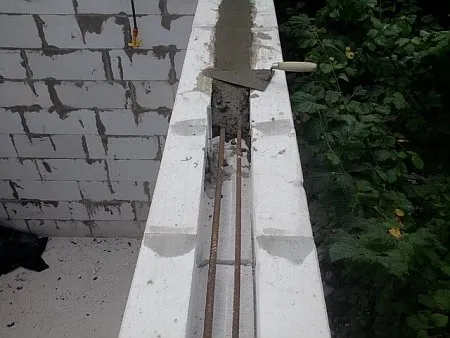

Для кирпичных стен нераспределенное давление является разрушительным – в местах расположения балок перекрытия край стены начинает крошиться. Чтобы рассредоточить давление, на гребень стены следует уложить мауэрлат, выполненный из толстого бруса (рекомендуется сечение 150×150 мм). Если выбран вариант кровли, где предусматривается крепление стропил к балкам перекрытия, то балки укладываются поверх мауэрлата и надежно крепятся к нему. В этом случае под тяжестью кровли стены не разрушаются, так как мауэрлат выполняет функцию разгрузочного элемента стен. Чтобы максимально обезопасить кирпичные или блочные стены от разрушения под высокими нагрузками, в их верхней части предварительно выполняется бетонный армированный пояс.
Принципы расчета балок и стропил
На этапе подготовки к строительству выполняется расчет стропил и балок перекрытия. При проектировании кровельного каркаса следует учитывать климатические особенности региона, в первую очередь – характерные снеговые и ветровые нагрузки. На основании табличных данный и требований СНиПа относительно допустимых величин прогиба, выполняется расчет сечений элементов стропильной системы – балок кровли, стропил, деталей ферм. В том числе требуется выполнить конструкционные вычисления для определения шага укладки балок. Расстояние между балками определяет шаг установки стропил.
Горизонтальные балки укладываются на стены или мауэрлат перпендикулярно длине здания. При проектировании следует учитывать, что балки с обеих сторон должны не менее чем на 40 см выходить за плоскость стены. Чтобы обеспечить необходимую точность, в первую очередь монтируются крайние балки, а затем их концы попарно соединяются натянутыми шнурами, относительно которых укладываются остальные балки. Ближе к концам в балках выполняются специальные пазы для надежного крепления стропил.
Принципы крепления стропил к балкам
Существуют различные способы крепления стропил к балкам перекрытия. Важно исключить соскальзывание стропила с опоры. Для этого применяются соединения с пазами и шипами, вырубаемыми в обоих элементах, либо используется металлический крепеж.

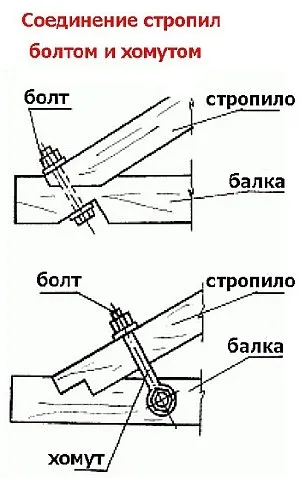

Болтовое соединение подразумевает использование комплекта, состоящего из болта, гайки и шайбы. На выступающем конце балки перекрытия с тыльной стороны делается треугольный вырез таким образом, чтобы его гипотенуза располагалась под углом, соответствующим углу наклона стропила. Под тем же углом запиливается нижняя часть стропильной ноги. Установив стропило срезом на балку, его следует зафиксировать гвоздями, а затем перпендикулярно плоскости стропильной ноги высверлить сквозное отверстие для болта таким образом, чтобы его можно было пропустить снизу через вырез, выполненный в балке. На болт надевается шайба и узел фиксируется гайкой.
Соединение со сквозными отверстиями ослабляет деревянные элементы, поэтому чаще применяются соединения с зубом, упором, шипом.
Рассматривая варианты, как крепить стропила к балкам, следует отметить, что конфигурация крепления зависит от угла наклона скатов кровли. Для крыш с крутыми скатами, испытывающими пониженную снеговую нагрузку, достаточно применять крепления с одинарным зубом. Двойной зуб используется при монтаже крыш с углом наклона скатов менее 35 градусов. Данный вид крепления дает возможность не только увеличить площадь опоры, но и добиться высокой прочности узла.

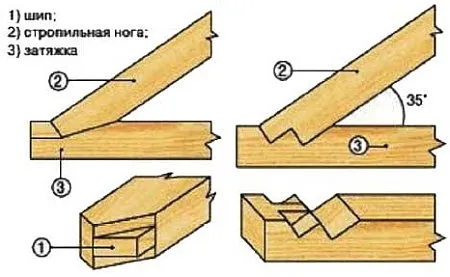

Врубка с использованием метода одинарного зуба чаще всего выполняется с дополнительным вырезом шипа, препятствующего боковым сдвигам стропила под нагрузками. В этом случае под шип следует предусмотреть соответствующее гнездо в балке. Чтобы не ослабить балку, глубина гнезда должна составлять 1/3-1/4 от толщины балки. Вырез выполняется не менее чем за 25 см от края балки перекрытия, чтобы избежать сколов.
Двойной зуб обычно дополняется двумя шипами, упором с шипом или без него, замочным соединением. Чаще всего у обоих зубов глубина врезки одинакова, но при необходимости применяется и врезка на разную глубину. К примеру, дополненный шипом первый зуб врубается на треть толщины опорной балки, а второй – на половину.
Сами по себе пазы не могут удержать стропильные ноги, находящиеся под нагрузкой. Помимо врубки соединительный узел укрепляют металлическим крепежом. Для неподвижных соединений гвозди вбиваются под углом. Могут использоваться металлические накладки, хомутовые соединения. Соединение стропила с балкой (при любой технологии его выполнения) дополнительно следует зафиксировать кованой проволокой, которая закрепляется на анкере, вмонтированном в стену.
Соединение стропил с балкой будет надежным, если :
- применяется качественный крепеж (металлические элементы из прочного материала с антикоррозийной обработкой);
- аккуратно выполняются запилы и врубки (использование вкладышей и прокладок снижают прочность узла, со временем они могу вылететь или деформироваться);
- запилы и врубки выполняются по шаблонам;
- применяется специальный стропильный крепеж.
Монтаж стропил на сруб
Установка стропил на сруб имеет свои особенности, та как строения, выполненные из дерева, меняют свои геометрические размеры в процессе усадки, а также при изменении влажности воздуха.
Последний венец сруба следует проверить на горизонтальность, чтобы стропила легли правильно и равномерно передавали нагрузки на конструкцию. Затем размечаются места установки стропил. Если фронтоны сооружения выполнены из бруса или бревен и на них опирается коньковая балка, то технология монтажа стропил отличается от стандартного жесткого крепежа с использованием врубок с шипом и металлических уголков.
Фронтоны из бревна или бруса в процессе усадки сруба изменяют свои размеры, уменьшившись на 10-15 сантиметров по высоте. Таким образом, жесткое крепление стропильных ног к стенам и коньковому прогону приведет к деформации стропильных ног, и, как результат, во всей кровле, либо во фронтонах при усадке образуются щели. Чтобы избежать таких последствий, при монтаже стропил применяются специальные скользящие крепления .
Определяя, как установить стропила на сруб необходимо учитывать, что в данном случае соединения стропильных ног в коньковой части выполняются подвижными – должна иметься возможность менять угол при усадке фронтонов. Для этого стропильные ноги крепятся внахлест с болтовым соединением, либо с применением специальных монтажных пластин из металла (в этом случае — встык с обязательным зазором).
Нижняя часть стропильной ноги может крепиться в паз, выполненный в верхнем венце стены. При этом стропило устанавливается со свесом, величина которого определяется при проектировании. При необходимости стропильная нога устанавливается нижним ребром на бревно без паза. Также используется вариант, когда местом крепления стропильной ноги является горизонтальный брус перекрытия.

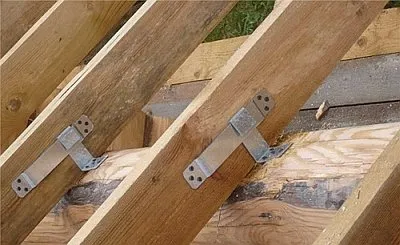

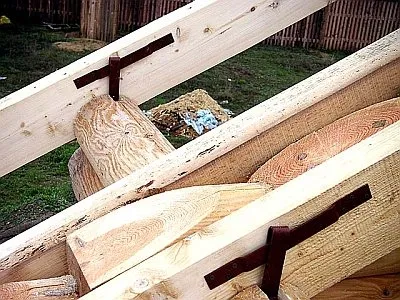

Во всех случаях в качестве крепления используется специальный крепежный элемент из прочного металла – «салазки». Крепление может быть открытого или зарытого типа. Оно позволяет стропилам перемещаться без деформации кровли. Перед тем, как крепить стропила к срубу, следует правильно подобрать крепеж. Модели различаются длиной хода подвижного элемента (от 60 до 160 мм), количеством отверстий для крепежа.
Если крыша будет испытывать серьезные снеговые нагрузки, «салазки» монтируются с обеих сторон стропильной ноги. При установке скользящего соединения на бревно сруба, необходимо подготовить под место крепежа пластины плоскую площадку.
Похожие новости
Комментарии (0)
Как закрепить стропила на балках перекрытия
Построить дом своими руками не так сложно, как кажется с первого взгляда. Единственным элементом, при возведении которого у неопытных строителей могут возникнуть затруднения, является крыша. От нее зависит степень комфорта при проживании в доме. Разберемся с таким моментом, как крепление стропил к балкам перекрытия.
Особенности создания проекта крыши
Ошибки при создании стропильной системы могут привести к обрушению крыши и к образованию протечек. На стадии проектирования важно правильно заложить угол наклоны крыши, чтобы она выдержала нагрузку от снега и других осадков. Кроме того, вам нужно учесть расстояние между элементами, чтобы крыша имела оптимальный вес.
При подготовке проекта обратите внимание на следующие моменты:
- форма крыши;
- используемый материал для кровли;
- места расположения внутренних опор;
- стропильная система;
- под каким углом будет расположен скат крыши;
- расстояние между стенами.
От этих моментов будет зависеть внешний вид будущей крыши. Использование такого конструктивного элемента, как мауэрлат, зависит от материала стен дома и расстояния между ними. Если оно менее шести метров, то эту балку можно не прокладывать.
Как крепить стропила, если использован мауэрлат
Без мауэрлата можно обойтись в каркасных и деревянных домах, но иногда он является обязательной частью конструкции. Например, при использовании для стен пенобетонных блоков и подобных им материалов:
- передачей влаги от стен стропильной системе;
- особенности материала, из-за которой крепления в ней не задерживаются;
- хрупкость стен;
- невозможность выдержать на себе крышу без использования мауэрлата.
Если дом строят из материала, не дающего усадку, желательно использовать жесткое крепление, в противном случае соединение может иметь степень свободы. Система стропил крепится сначала к мауэрлату, а на свободных концах соединяется с балками перекрытия.
Жесткое крепление
Для жесткого соединения вам понадобится сделать вырубку стропильного бруса или использовать нашивку подпорного.Этот тип крепления используется как для создания односкатной крыши, так и для других типов конструкции.
Пошаговое исполнение способа вырубки выглядит следующим образом:
- Проведите вырубку всех заготовок по шаблону. Для начала установите брус для будущей стропильной ноги с определенным углом (заложенным в проекте), а затем наметьте место выемки. Глубина ее должна быть не больше трети высоты бруска. После изготовления одной стропильной ноги используйте ее в качестве образца. Остальные вам нужно будет сделать идентичными. Важно на этой стадии не сделать ошибку.
- Каждую стропильную ногу установите седлом на мауэрлат и закрепите при помощи гвоздей. Сначала забейте два под углом друг к другу, с боковых частей стропильной системы. Третий необходимо вбить вертикально – он обеспечивает прочность конструкции.
Таким образом, вы получите жесткое соединение стропил, которое сможет выдержать любую нагрузку. Помните, что вырубки нельзя делать в мауэрлате, так как это ослабит его. Внимательно рассмотрите фото, чтобы понять, как правильно делать вырубку и собирать жесткие крепления.
Есть еще один способ жесткого крепления: при его использовании к стропильным ногам подшивают метровые бруски, которые упираются в мауэрлат. Они должны быть закреплены при помощи металлических уголков.
Крепление скользящего типа
Подвижное соединение применяется для домов из бруса, бревен и других материалов, дающих усадку. Если в таком доме сделать жесткий стык стропильных ног с мауэрлатом, с течением времени вся конструкция может завалиться. При ошибках в строительстве деформация начинается со стен домов и передается дальше.
Для скользящего соединения в любом строительном магазине неплохо приобрести специальный крепежный элемент, называемый «салазками». Также вы можете приобрести уголки с необычными отверстиями для соединения (продолговатой формы). Ко всем элементам крыши стропила крепятся при помощи хомутов и скоб.
Как изготовить крепление с балками перекрытия
Крепление стропил к балкам перекрытия, которые выступают на 40 сантиметров от стен, может быть выполнено вырубкой методом двойного зуба. Это сделать достаточно просто: на конце каждой стропильной ноги вырубите подобие ступеньки. Такой же замок нужно вырубить на балке. Место соединения этих элементов затяните при помощи болта и хомута.
Существует еще один способ монтажа стыка стропил и балок перекрытия – использование накладок из досок. Они закрепляются при помощи саморезов или гвоздей со специальными надсечками. Распределение нагрузки от стропил между мауэрлатом и балками перекрытия позволяет сделать крышу более прочной.
Особенности возведения стропильной системы при каркасном строительстве

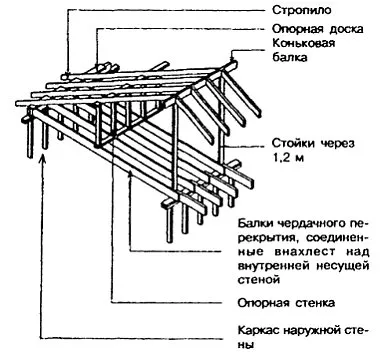

Стропила при строительстве легких каркасных конструкций можно прикрепить без мауэрлата прямо к балкам перекрытия. Пошаговая инструкция для проведения этих работ выглядит следующим образом:
- На момент начала работы со стропильной системой у вас должны быть возведены стены и черновой потолок. Установите на время работ дополнительные подпорки.
- Соедините потолочные балки и верхнюю обвязку. Закрепите их.
- Установите стропила. Для усиления их блока можно использовать двойные вертикальные стойки.
- С помощью стоек проведите подвязку стропильных ног к стенам. После этой части работы можно приступать к обрешетке и установке кровли.
Лучше всего до начала строительства просмотреть видео по возведению стропильной системы на каркасных домах без мауэрлата. Оно поможет вам понять, как провести работы так, чтобы стропила смогли выдержать даже самые сильные нагрузки.
При каркасном строительстве вам понадобится затяжка. Она примет на себя часть нагрузки и сделает конструкцию единой. Для затяжки необязательно использовать брус, подойдет и доска.
Варианты крепления стропил к балкам перекрытия

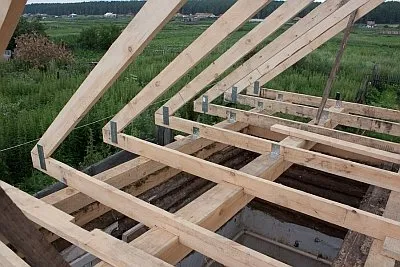

Крепление стропил к балкам перекрытий чаще всего осуществляется на легких мансардных крышах. При этом стропильная система может иметь различные конструктивные варианты исполнения.
Крепление стропил к балкам перекрытий, в основном, производится на мансардных крышах.
Некоторые особенности стропильных систем
Подбирая тип изготовления крыши, необходимо сразу на первоначальном этапе определиться с вариантами стропильных систем. В настоящее время различают следующие основные виды стропил:

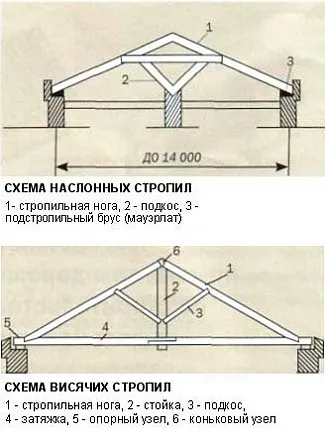

Висячие стропила (фермы) используются для сооружения легких крыш, которые имеют небольшую площадь. Опорными элементами для таких ферм будут служить капитальные стены здания и другие его несущие части. Наслонные стропила имеют более сложную конструкцию и применяются для больших площадей, поэтому они снабжаются дополнительными опорными элементами.
Виды висячих стропильных систем.
При обустройстве кровельной части здания система стропил может располагаться на мауэрлате. Мауэрлат – это деревянные балки, которые монтируются по длине несущих стен здания. Чаще всего подобный способ крепления осуществляется при строительстве каменных домов (кирпич, пеноблоки и т.д.). В другом варианте исполнения основная опора крыши приходится на монолитные бетонные балки, которые будут в поперечном направлении перекрывать корпус дома.
Использование балок перекрытия – это более простой способ строительства крыш. В ходе его выполнения необходимо правильно подобрать толщину применяемых балок. Кроме того, нужно знать нагрузки, которые будут приходиться на стропильные ноги. Это поможет максимально равномерно распределить нагрузки, действующие на верхнюю часть здания. Такой распределяющий способ сделает безопасной эксплуатацию здания.
Во время проектирования кровли обязательно надо учитывать то, что балка должна выходить за стену на 400-450 мм. Такое же расстояние должно быть и с противоположной стороны. Крепление балок делается на специальных пазах, которые должны быть предварительно подготовлены.
Вернуться к оглавлению
Процесс крепления
Для скрепления стропил и балки между собой можно воспользоваться болтовыми соединениями, имеющими уплотнительную шайбу.
Такое крепление выполняется на выступающей части балки, с ее внутренней стороны. На этом месте предварительно подготавливается вырез в форме равнобедренного треугольника. При этом гипотенуза этого треугольника должна располагаться под углом, равным наклону стропил. Под тем же углом должна быть запилена и стропильная нога в ее нижней части.
Срезанную часть фермы устанавливают на балку и предварительно фиксируют с помощью гвоздей. Затем в перпендикулярной плоскости к стропильной ноге сверлится отверстие. Оно должно быть сквозным и иметь диаметр, равный диаметру болта. Болт должен вставляться снизу, а упорная шайба устанавливается под гайку.
Схема крепления мауэрлата к стене.
Изготовление сквозного отверстия при болтовом соединении ослабляет прочность кровли. Поэтому, чтобы этого избежать, можно воспользоваться другими вариантами монтажа стропил.
Очень популярный метод – это крепление одинарным зубом. При его применении надо подготовить дополнительные шипы, которые будут препятствовать боковому сдвигу стропильной системы под воздействием различных нагрузок. При таком способе монтажа в балке подготавливается гнездо, глубина которого не должна превышать 1/3 ее толщины. Это необходимое условие, которое позволит не ослабить прочностные характеристики балки. Кроме того, этот вырез должен быть сделан на расстоянии 250-400 мм от балочного края.
В том случае, когда на крышу будут приходиться большие нагрузки, лучше использовать крепление двойным зубом. В этом случае глубина первого гнезда должно составлять 1/3, а второго – 1/2 толщины балки.

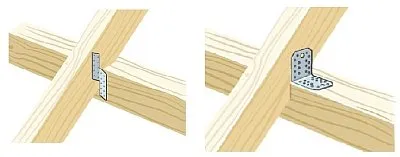

Подобные пазы должны быть укреплены с помощью металлических уголков и гвоздей. Для повышения качества соединения применяются хомуты и различные накладки из металла. Кроме того, стропильное соединение фиксируется стальной упругой проволокой, которая наматывается на анкерный болт, установленный в стене.
Во время выполнения кровельных работ нельзя экономить на материалах и пренебрегать правильностью их установки. Поскольку крыша здания не только является средством защиты, предотвращающим попадание осадков внутрь жилых помещений, но и обеспечивает устойчивость всего здания в целом. Она является скрепляющим элементом верхней его части.
Источники: http://vseokrovle.com/stropilnaja/87-kreplenie-stropil-k-balkam-perekrytija.html, http://krovlyamoya.ru/stropilnaya-sistema/kak-zakrepit-stropila-na-balkax-perekrytiya.html, http://tolkobeton.ru/perekryitiya/kreplenie-stropil-k-balkam-perekrytiya.html
Как крепить диагональные стропила вальмовой крыши?
Для крепления диагональных стропил вальмовой крыши требуется использовать два способа: ферму или стропильную ногу.
-
Ферма: Для создания фермы к краю стропила крепится горизонтальный брус. Затем к нижней части этого бруса крепятся два стропила, которые сходятся в верхней части и крепятся вместе. При использовании фермы, стропила устанавливаются под углом к горизонтальной балке и крепятся при помощи металлических соединительных элементов, таких как уголки, болты, шурупы и т.д.
-
Стропильная нога: Это вертикальная балка, которая соединяет горизонтальную балку с диагональным стропилом. В нижней части она устанавливается на ригелях или стене, а в верхней части крепится к диагональному стропилу. Обычно, стропильные ноги крепятся к стропилам болтами или наличниками.
В обоих случаях, стропила должны быть правильно выровнены и закреплены, чтобы обеспечить прочность и устойчивость конструкции. Рекомендуется проводить установку стропил и крепление под наблюдением специалистов, которые знают все тонкости этой работы.
