Безраспорная стропильная система для двухскатной крыши

Стропильные системы скатных крыш – основа их разнообразия

Современные архитектурные сооружения порой удивляют нас своими уникальными и необычными крышами. Их стильное и впечатляющее визуальное воздействие определяется разнообразием безраспорных стропильных систем.

Варианты конструкций ↑

Стропильные системы скатных крыш зависят от их особенностей.

Односкатная – наипростейший вариант в изготовлении. Особенность ее конструкции в отсутствии конька, стоек и подкосов. Такими кровлями, как правило, покрывают строения с 6–8-метровыми пролетами. Несмотря на простоту конструкции, При разумном подходе и такая простая конструкция имеет свои преимущества. К примеру, с южной стороны, направленной на север, можно установить довольно большие окна. Это самая удобная стропильная система пристройки, гаража и т. п., тем более что она позволяет «собирать» кровлю из крупногабаритных листовых материалов.

Еще одной простой и дешевой по конструкции считается двускатная. Однако, и она не лишена недостатков. К примеру, в обычной крыше этого типа слишком мало пространства для мансарды.

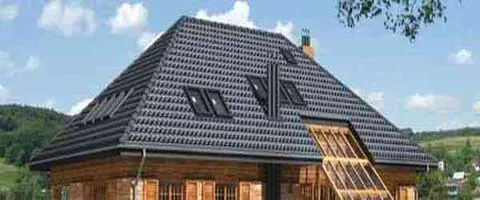

Вальмовая – не двух, а четырехскатная . С определенного ракурса она напоминает обычную двухскатную. Однако, ее скаты поверхность дома целиком не закрывают – оставшееся по бокам пространство закрывается боковыми треугольными вальмами. Таким образом, кровля получается четырехскатной и для ее устройства используют стропила двух типов.

Многощипцовая – это конструкция, которая как бы состоит из совокупности двухскатных крыш с разнонаправленными коньками. Стропильная система подобных кровель самая дорогостоящая, но зато дает возможность обустройства дополнительной площади на чердаке.

Шатровая , благодаря своей форме, напоминающей пирамиду, максимально устойчива к ветряной нагрузке. На ней к тому же не задерживается снег. И это при том что система стропил у нее – одна из наиболее простых. Правда, отсутствие фронтонов не позволяет обустроить на чердаке даже небольшое помещение.

Стропильные системы ↑

Наслонные или висячие ↑

Каркас для устройства состоит из элементов треугольной формы, благодаря чему, даже испытывая большое количество переменных нагрузок, конструкция не теряет жесткости. Стропильные системы скатных крыш подразделяют на висячие и наслонные.

В основе выбора того или иного типа, способа крепления лежат следующие параметры:

• размеры самого строения;
• уклон и форма кровли;
• нагрузка.

Наслонные стропила

Для строений с одно- или двускатной крышей более характерно использование наслонных стропил. Это – конструкция, собранная из коротких брусьев либо досок, имеющая две-три точки жесткого крепления. В первом варианте это стены строения, в случае двускатной – добавляется конек, причем коньковый брус в данном случае должен быть укреплен стойками. Опорами для последних служат лежни. Длина стропил в постройках, отличающихся большими габаритами, превышает 6 м. Вполне возможно, что здесь понадобится установить дополнительные опорные конструкции. К примеру, соорудить внутри капитальные стены или столбчатые опоры.

Висячие

Такая конструкция отличается отсутствием промежуточных опор. Такими стропилами чаще перекрывают пролеты, превышающие 7 м. Единственной опорной точкой для стропильной ноги остается стена. Что же касается второго конца, то в этом случае состыковывают верхние части стропильного бруса и встречной ноги. Для этого используют различные способы: посредством прорезного шипа или пластин из металла, соединение вполдерева.

Распорные или безраспорные ↑

Надежность кровли в первую очередь обеспечивает тщательный расчет нагрузок, под воздействием которых находится ее каркас. Стропила становятся как бы «проводниками» этих нагрузок на внешние опоры строения. Нагрузка, которую стропильные ноги оказывают на свои опоры, бывает двух видов – распорные и безраспорные .

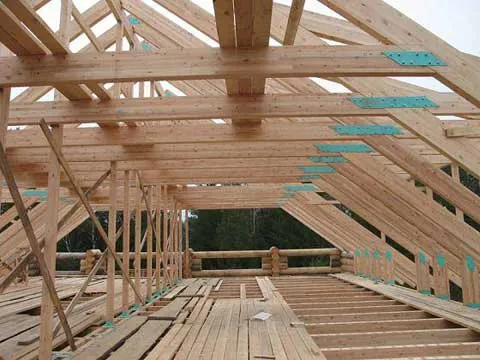

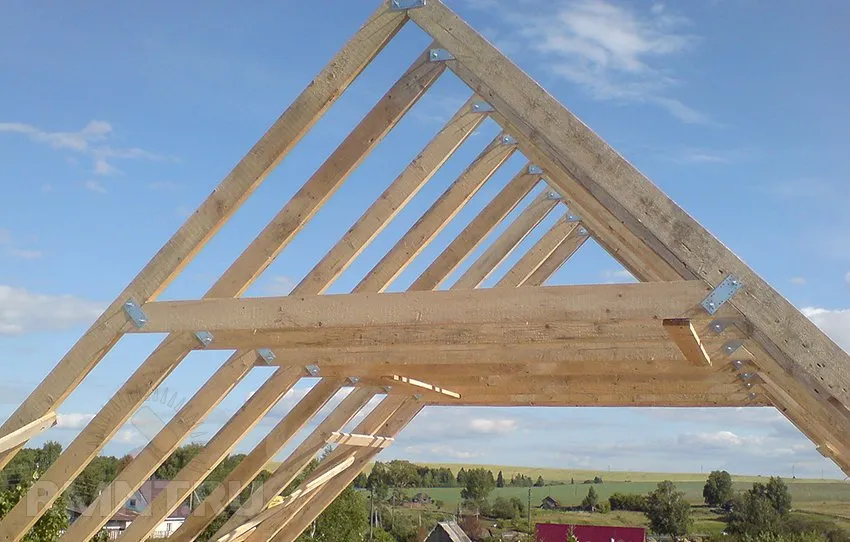

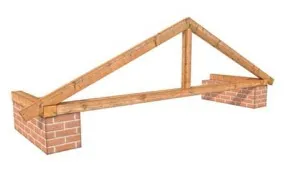

Распорная

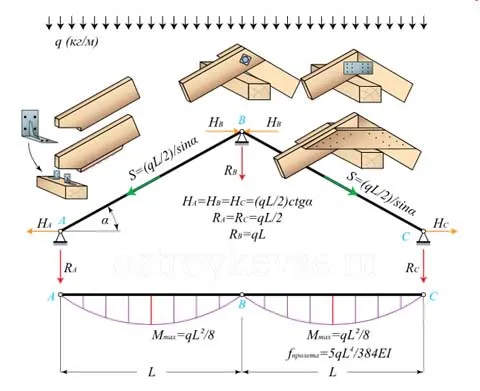

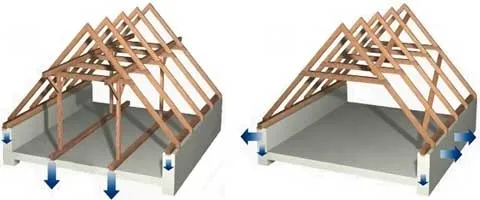

Балки стропил в такой конструкции работают на сжатие и изгиб, что вызывает по горизонтали существенное распирающее усилие. Оно, естественно, передается стенам. При установке горизонтальной затяжки это распор она примет на себя, и это усилие уменьшится. Этот элемент фермы выполняет несколько функций:

• соединяет стропила,
• служит для них опорой,
• не позволяет разъехаться основаниям балок.

Затяжка может быть установлена у основания стропил, тогда она выступит в качестве балки перекрытия. Ее можно установить и выше. При таком устройстве затяжку называют ригелем. Для больших пролетов, как правило, требуется усложнение конструкции ферм , то есть устанавливают не только затяжки, но другие дополнительные элементы.

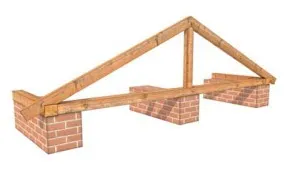

Безраспорная

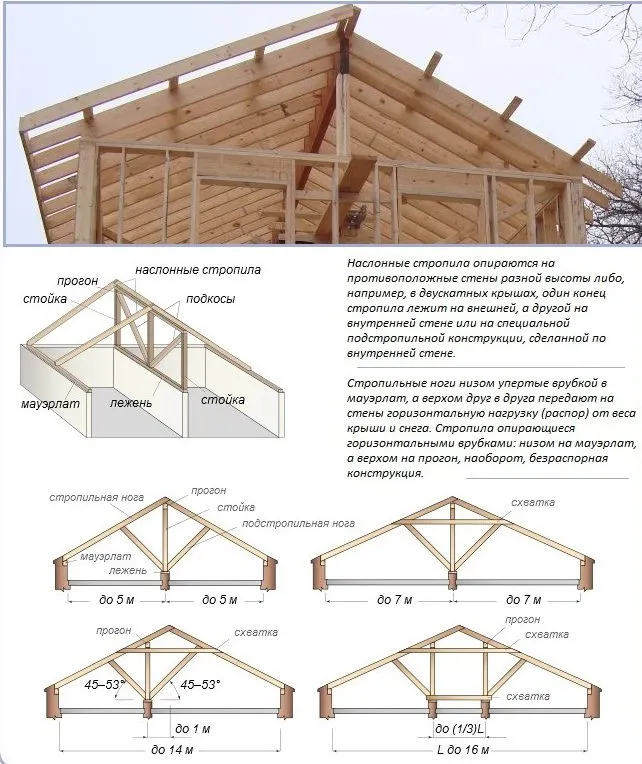

Опорой нижних концов стропильных ног в этой системе служат:

• стены, а верхними концами они соединены между собой на прогон, который, в свою очередь, опирается на стойки или
• опорные рамы, образованные верхними и нижними прогонами, стойками и подкосами

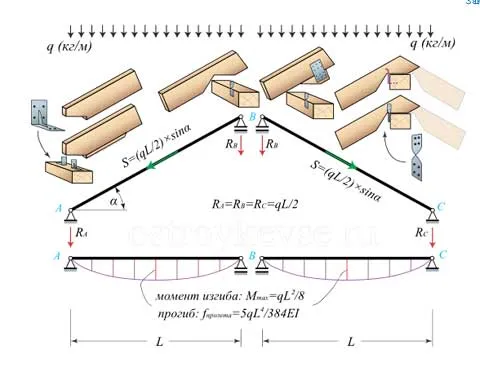

Элементы системы функционируют, как балки, то есть исключительно на изгиб.

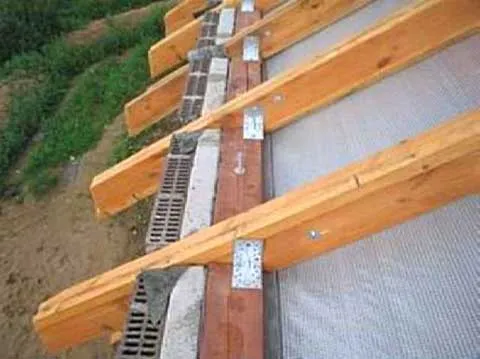

Способы крепления ↑

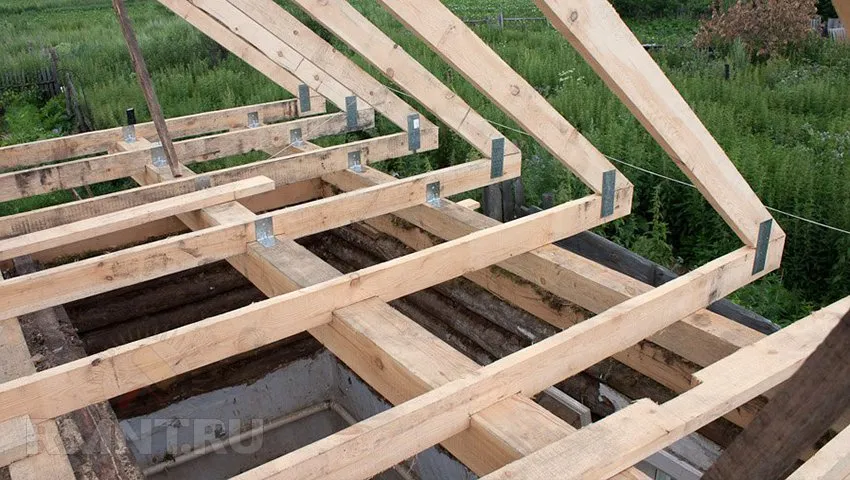

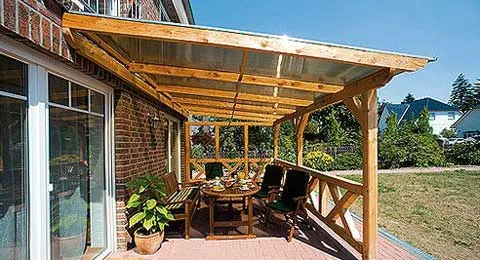

Безраспорные системы. Стропила этого типа устанавливают таким образом, чтобы одна опора оказалась закрепленной, а другая – подвижной, причем обе они должны иметь возможность свободного вращения. На практике исключить опасные нагрузки, воздействующие в этом случае на стены, можно тремя способами. Стропильную ногу нижним концом упирают в мауэрлат. Ее подшивают бруском и фиксируют, используя врубку зубом. Желательно также дополнительную застраховать крепление проволокой. Верхнюю часть бруса монтируют на коньковый прогон. Для крепежа пользуются принципом скользящей опоры. Примером может послужить стропильная система веранды .

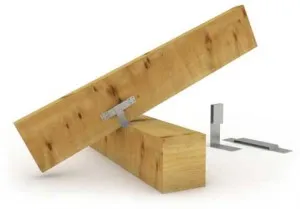

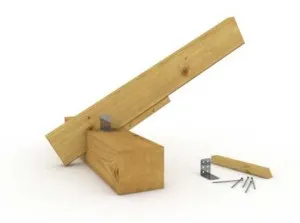

• Низ стропила фиксируют, используя подвижное соединение. Для фиксации верхней части после ее укладки на коньковый прогон используют болт, гвозди и т. д. Это самый распространенный вариант для двухскатных крыш.
• Жесткое крепление к прогону при помощи гвоздей, шпилек или другого крепежа.

В любом варианте соблюдается следующий принцип: одним концом стропильную ногу фиксируют на опоре, действующей по принципу скольжения, допускающим поворот, другим – на шарнире, позволяющим только поворот.

Распорные . Обе опоры, в отличие от безраспорных, – закрепленные. Установку проводят по тем же строительным схемам, только при этом нижние опоры фиксируют не на ползуны, а на шарнир, допускающий одну степень свободы. К нижней части стропила можно прибивать опорные бруски примерно в метр длиной либо крепят опору на мауэрлат на «зуб».

Для небольших легких крыш можно устраивать без мауэрлата , однако следует учесть, что в этом случае нагрузка по стене распределяется неравномерно.

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Что такое стропильная система?

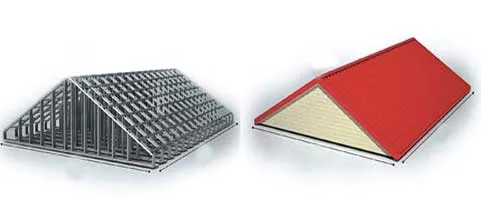

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

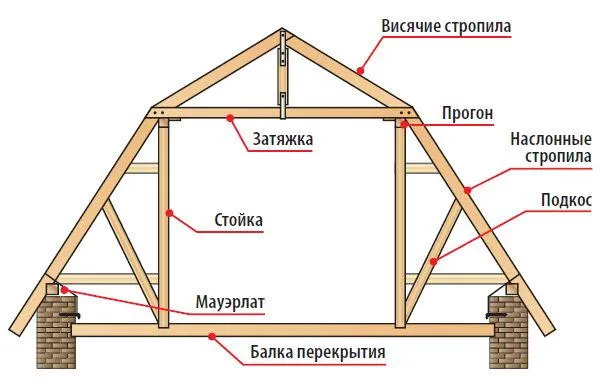

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Стропильная система двускатной крыши

В этой статье мы расскажем, что представляет собой стропильная система двускатной крыши. Мы рассмотрим основные элементы, из которых она состоит, а также их расположение в стропильной конструкции, как правильно установить деревянные стропила и как называются основные элементы стропильной системы.

В предыдущей статье мы рассказали о преимуществах и недостатках различных видов крыш. Двускатная крыша — самая простая и надёжная конструкция для жилого дома. К тому же она подразумевает наличие чердака, что так полезно в загородном хозяйстве.

Двускатная стропильная система имеет несколько базовых разновидностей, на основе которых мастера создают индивидуальные конструкции. Мы рассмотрим их в порядке усложнения.

Для пролёта между несущими стенами до 6 метров

Этот вариант самый простой, при этом он несёт самую малую нагрузку. В нём применяются висячие стропила с основной или подстропильной затяжкой. При такой конструкции стропильная система представляет собой только стропила, соединённые на пересечении в коньке.

Подстропильная балка или затяжка — элемент стропильной системы, который соединяет горизонтальной тягой стропильные ноги противоположных скатов.

Стропильная нога или стропила — основной несущий элемент поддерживающей конструкции крыши. Из ряда стропил формируется скат крыши.

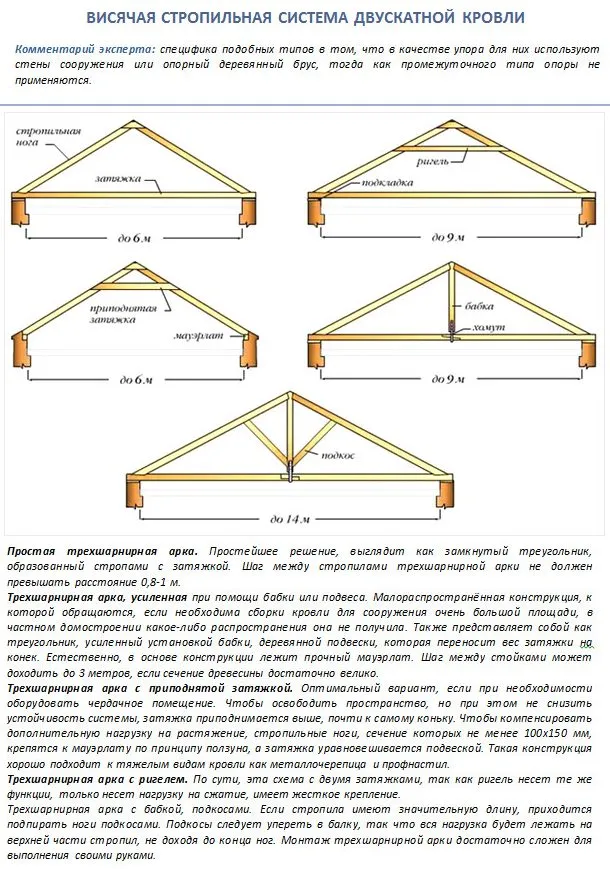

Висячие стропила — способ установки стропил, при котором отсутствуют дополнительные горизонтальные крепления (тяги).

Мауэрлат (деревянная обвязка верха стен) — основа стропильной системы. На каменные стены устанавливается в обязательном порядке.

По расположению затяжек такая кровля бывает двух видов.

С основной затяжкой

Затяжка проходит по верхам стен и опирается на них. Именно в этом случае чаще всего роль затяжки выполняет балка перекрытия. Высота от перекрытия до конька — от 1,4 до 2,5 м. Такой вариант оптимален, если планируется использовать чердачное пространство для временного хранения или просушки чего-либо.

1. Дополнительное подсобное помещение на чердаке.
2. Пространство чердака используется полностью.
3. Значительный запас воздуха — меньшие потери тепла через крышу.

Недостаток: сравнительно малый объём помещения.

С подстропильной затяжкой

Затяжка проходит на уровне ⅓ высоты от опоры стропил до конька. В этом случае нет привязки к перекрытию, и опорные стены стропил могут быть подняты на необходимую высоту. Это позволяет создавать полноценные помещения с высотой стен ½ этажа.

1. Экономия на стеновом материале второго этажа.
2. Максимально эффективное использование подстропильного пространства.
3. Возможность жилого чердачного помещения.

1. Требуется качественное утепление кровли.
2. Требуется врезка мансардных окон.

Для пролёта между несущими стенами от 6 до 9 метров

Комбинированная затяжка

При увеличении пролёта количество поддерживающих и стягивающих элементов увеличивается. Это нужно для эффективного распределения нагрузки и передачи её на стены. Висячие стропила на пролёте более 4 метров* можно устроить только одним способом — двойной (комбинированной) затяжкой. При этом длина пролёта* не должна превышать 4,5 м.

* — в данном случае под пролётом понимается длина проекции (тени) одной стропильной ноги в проектном положении.

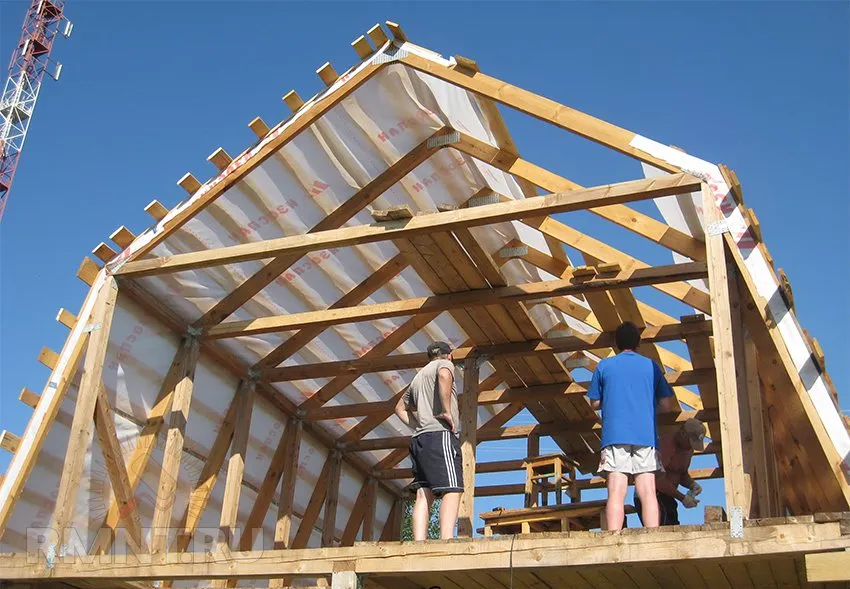

При устройстве двойной затяжки подстропильную затяжку называют ригелем.

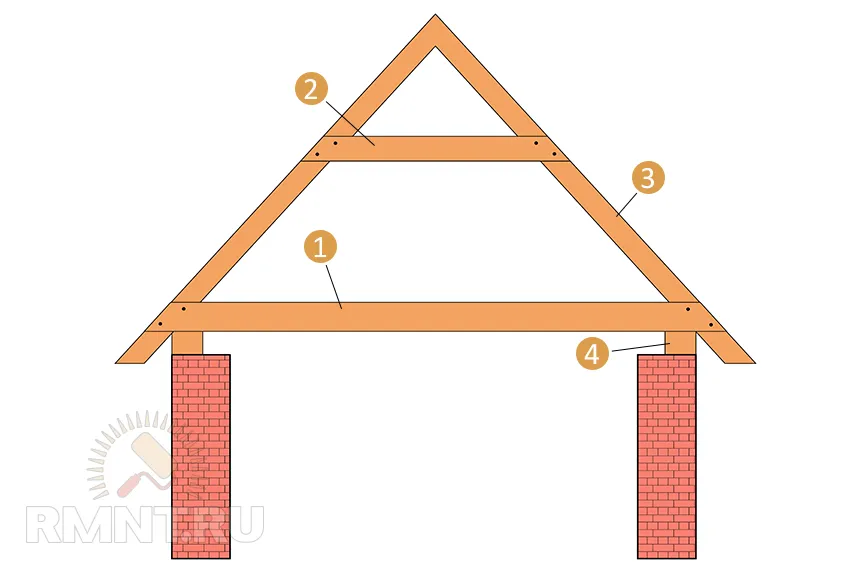

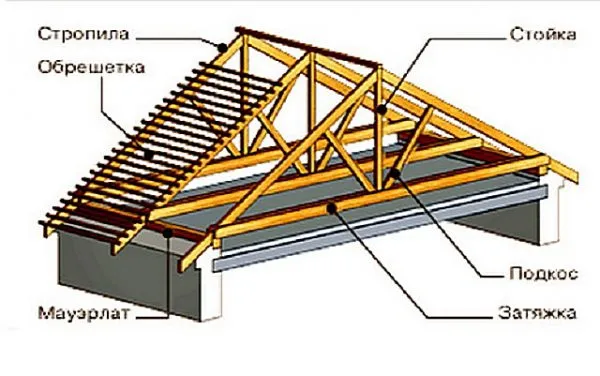

1 — затяжка; 2 — ригель; 3 — стропильная нога; 4 — мауэрлат

Вертикальные опоры

Зачастую приходится сращивать стропила в длину, т. к. 6 метров бывает недостаточно. В этом случае устраивают дополнительные промежуточные опоры. Они могут располагаться в разных областях относительно стропильной ноги. При этом стропила называются уже не висячими, а наслонными.

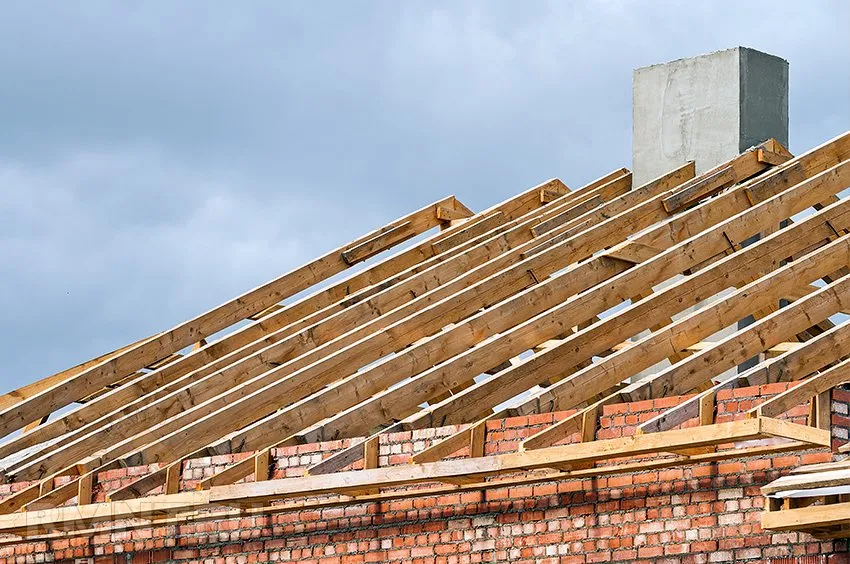

Наслонные стропила — стропильные ноги, имеющие одну или более опор. Исключение — мансардная двускатная стропильная система с двумя рядами опор, расположенными не по центру.

Бабка или центральная опора — вертикальная стойка, расположенная в месте пересечения стропил.

Прогон — сплошная доска или брус, соединяющий ряд стропил или балок.

Коньковый прогон — соединяет верха центральных стоек (бабок).

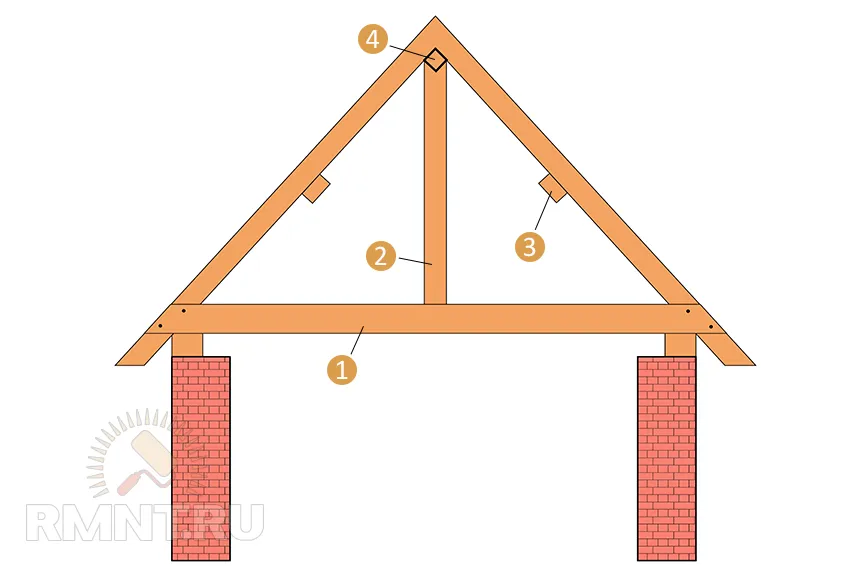

1 — затяжка; 2 — бабка; 3 — прогон; 4 — коньковый прогон

Помимо центрального ряда стоек конструкция стропильной системы может предусматривать дополнительные вертикальные опоры — в середине пролёта одной стропильной ноги. По сравнению с подкосными способами укрепления такой способ удобен тем, что не перегораживает проходы. При достаточной высоте чердака можно использовать его в качестве кладовой.

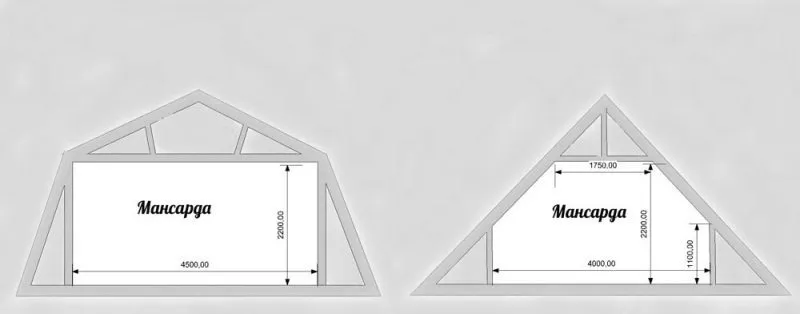

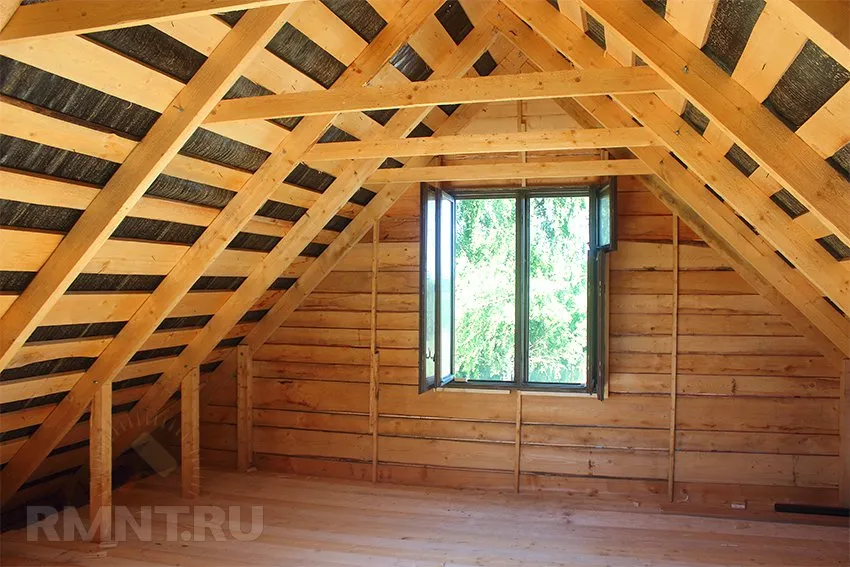

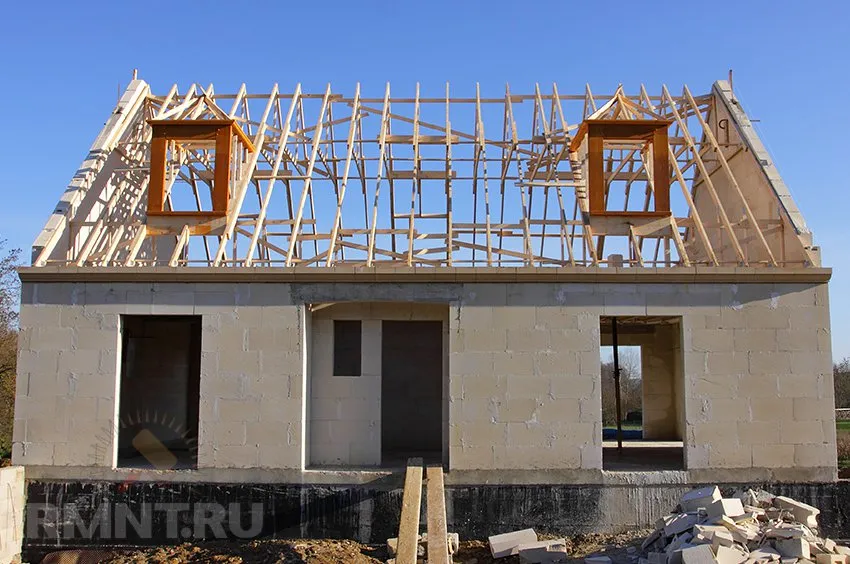

Мансардная стропильная система — частный случай двускатной кровли с вертикальными опорами. Она не имеет центрального ряда стоек, только стойки на ½ проекции стропильной ноги. В ней обязательно присутствует ригель (подстропильная затяжка). Ряд ригелей формирует потолок мансардного этажа.

Для пролётов между несущими стенами от 9 до 14 метров

При таких больших пролётах длина проекции стропил будет от 4,5 до 7 метров и в большинстве случаев не избежать сращивания стропил по длине. Это в свою очередь потребует усиления в месте соединения стропил и применения подкосов.

Подкос — упор, расположенный в проектном положении под углом.

Подкосы могут устанавливаться в разных местах стропил, но не ближе ¼ их длины к концу. Существует множество вариантов их установки. Самый простой способ — установка на лежень.

Лежень — сплошная доска или брус, установленный на несущие балки перпендикулярно им. Служит для распределения нагрузки от подкосов и стоек на балки.

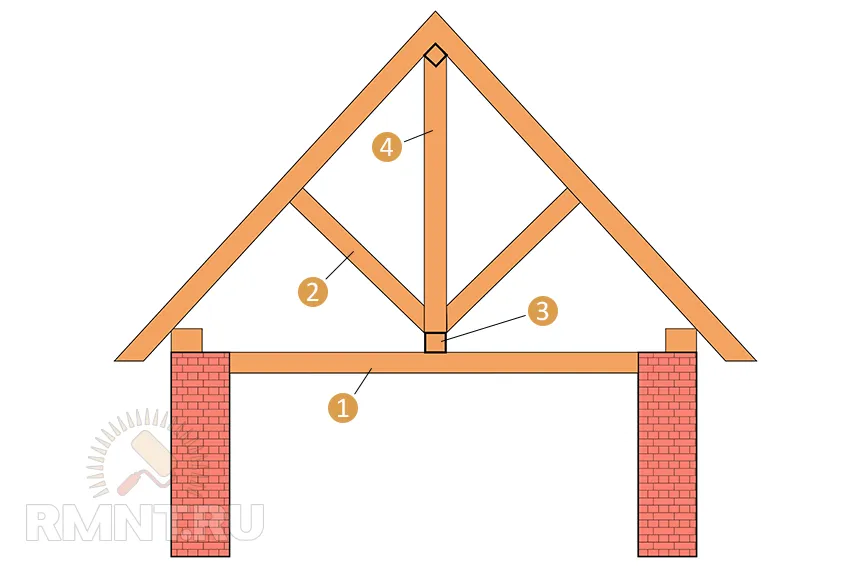

1 — балка; 2 — подкос; 3 — лежень; 4 — бабка

В основном опора подкоса располагается в месте опоры бабки, особенно если они находятся на промежуточной несущей стене. В другом случае центральной опоры может не быть — только подкосы, но они должны быть закреплены к стропильной ноге ближе к середине пролёта.

Частный случай комбинированной двускатной стропильной системы — мансардный этаж с шириной пролёта помещения более 4,5 метров. В этом случае устраивается П-образная рама — прогоны из бруса 100х100, ряд вертикальных стоек по лежням на ½ или ⅔ длины проекции стропил и горизонтальная затяжка (ригель). Оставшееся пространство заполняется (раскрепляется) подкосами. Такой вид стропильной системы применяется на зданиях значительной площади.

Двускатные стропильные фермы с подкосами имеют два существенных преимущества:

• высокая несущая способность и пространственная жёсткость;
• возможность создавать прочные пологие скаты большой протяжённости.

При этом пологость скатов обусловлена малой высотой конька над перекрытием, т. е. чердак в большинстве случаев не используется.

Выбирая двускатную кровлю, помните, что помимо относительной простоты устройства и монтажа необходимо правильно организовать распределение нагрузки. Это особенно важно в районах с существенными снеговыми и ветровыми нагрузками. Весенний снег в 2,5–3 раза тяжелее зимнего, поэтому дополнительные опоры и распорки в стропильной системе не будут лишними.

Конструкция стропильной системы простой двухскатной крыши

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Крыша с двумя скатами наиболее распространенный вариант завершения коробки частного дома. При ее изготовлении важно грамотно подобрать сечения несущих элементов, выполнить надежное закрепление узлов и правильно выбрать тип конструкции. Стропильная система двухскатной крыши не имеет больших сложностей и вполне может быть изготовлена своими руками.

Классификация стропильных систем по способу опирания

Конструкция может быть классифицирована по двум признакам. Первый из них – способ опирания несущих элементов. Двускатная стропильная система крыши дома в этом случае включает следующие виды:

• с наслонными стропилами;
• с висячими стропилами.

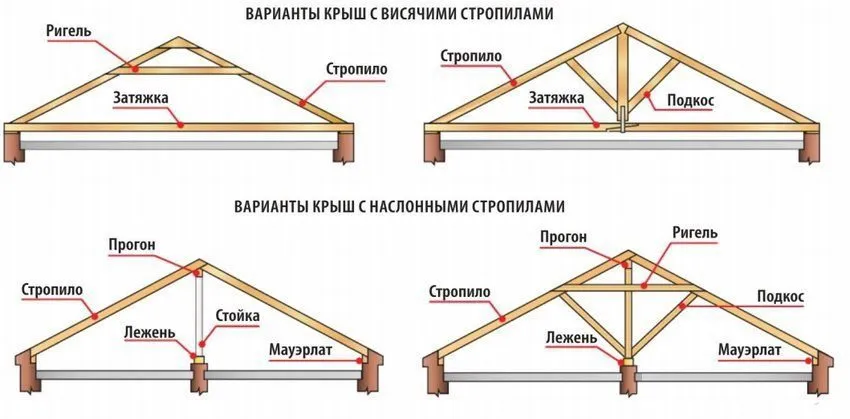

Виды двускатной крыши с наслонными и висячими стропилами

Устройство кровли с использованием наслонных стропил предполагает их опирание в двух точках. Конструкция в этом случае позволяет избежать возникновения серьезного распора. Чтобы сделать монтаж своими руками потребуются следующие основные элементы:

• стропильные ноги;
• мауэрлат;
• ригель;
• промежуточные стойки и подкосы при большом пролете несущих балок;
• обрешетка и контробрешетка;
• накладки упорные бруски.

В верхней точке монтаж предусматривает опирание на ригель. Установка также предусматривает опору в нижней точке – мауэрлат. Собрать такую конструкцию для дома своими руками можно только в двух случаях:

Варианты сборки наслонной системы двускатной кровли

1. Наслонная система возможна, если расстояние между фронтонами не большое. То есть такой монтаж подойдет для небольшого дома своими руками. Наибольшая длина строения, которая позволяет выполнять устройство деревянного ригеля без дополнительных усилений – 6 м. При больших пролетах потребуется в качестве ригеля устанавливать металлические балки. При использовании деревянного бруса необходимо будет предусматривать промежуточные стойки, которые располагают в среднем через 2 метра. Избежать этого можно только при использовании в качестве ригеля клееного бруса достаточно большого сечения. В этом случае становится невозможной свободная планировка пространства – стойки посередине помещения убрать нельзя.
2. Второй вариант, когда возможен монтаж наслонной системы двускатной кровли своими руками – это наличие стены в середине дома. Устройство в этом случае предусматривает, что брус, на который будут опираться стропила в верхней точке, передаст нагрузку на внутреннюю стену. В этом случае несущая конструкция не должна быть спутана с перегородкой. Перегородка опирается на перекрытия, а установка стены дома своими руками предполагает ее опирание непосредственно на фундаменты. Такое устройство подойдет для зданий с достаточной шириной, где есть смысл устанавливать стеновое ограждение посередине.

Второй вариант – висячие стропила. Они более сложны в расчете, но позволяют устройство в подкровельном пространстве дома свободной планировки. Конструкция предполагает отсутствие опорного деревянного или металлического бруса в верхней части. Монтаж предполагает опирание стропил только в нижней точке. В верхней части несущие балки надежно соединяются между собой. Установка такой системы напоминает ферму. Конструкция работает на распор, поэтому важно предотвратить чрезмерную горизонтальную нагрузку на стены дома. выполнить это можно с выполнением следующих мероприятий:

• устройство монолитного пояса по обрезу стен;
• необходимо сделать надежное закрепление мауэрлата двускатной кровли к стене дома своими руками;
• для устранения распора устанавливается схватка.

Схватка или стяжка становится одним из значимых элементов двускатной кровли дома. Она предотвращает разращение стен под действием распора. Можно выделить следующие виды схваток:

• расположенные в уровне перекрытия мансарды;
• расположенные в уровне потолка мансарды.

Стоит отметить, что второй вариант обеспечивает меньшую надежность, поскольку, чем выше выполнен монтаж элемента, тем сильнее стропила оказывают на него воздействие. Если схватка получается слишком длинной, необходимо сделать ее усиление своими руками. Для этого производится монтаж дополнительных элементов двускатной кровли дома – подвесок. Они соединяют конек с серединой затяжки, чем предотвращают ее провисание.

Стропильная система двухскатной крыши с висячими стропилами позволяет выполнить монтаж с предварительной сборкой ферм на земле, после чего поднять их на крышу и сделать закрепление.

Такой вариант подойдет только при наличии подъемной техники, поскольку готовые двускатной кровли дома станут слишком габаритными и тяжелыми для подъема своими руками.

Классификация по типу ската

Второе разделение можно сделать в зависимости от того, как запроектирована линия ската. Виды здесь предполагают наличие двух вариантов:

Двухскатная крыша c ломаными и прямыми скатами

1. С прямыми скатами. Самый простой для выполнения способ. Позволяет выполнить работу без серьезных затруднений. Минусом такого варианта кровли своими руками является уменьшение пространства мансарды.
2. С ломаными скатами. Такие виды кровли более сложны в выполнении. Предполагается наличие линии, по которой изменяется угол наклона. Угол наклона нижней части ската нужно сделать большим, чем у верхней. Таким образом получается поднять потолок мансарды и увеличить свободное пространство. Монтаж кровли осуществляется с установкой дополнительного ригеля в месте перелома.

Эти виды предполагают выбор между ними в зависимости от пожеланий будущего владельца здания.

Основные элементы кровли

Стропильная система двухскатной завершающей части здания состоит из множества элементов. Монтаж стоит начать с подробного изучения каждого из них и выбора их сечений.

Мауэрлат

При установке элементов под металлочерепицу или другое покрытие подразумевает использование бруса сечение 150х150 или 200х200 мм. Именно такой размер позволяет наиболее оптимально распределить нагрузку. далее потребуется выбрать способ закрепления он зависит от материала стен. Существует несколько вариантов:

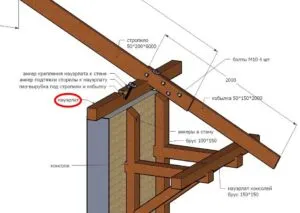

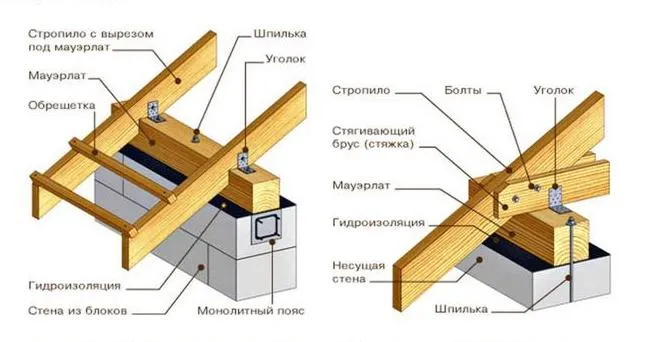

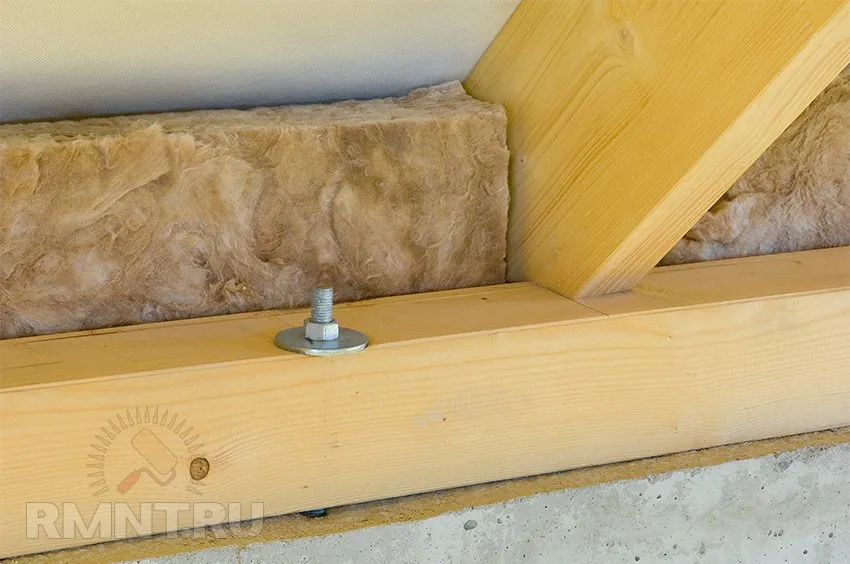

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены не требуют установки мауэрлата. В случае каркасного здания опорой для стропильных ног служит верхняя обвязка стен. при строительстве ограждений из бруса или бревна, мауэрлатом становится верхний венец. Важно выполнить грамотное закрепление этих элементов в конструкции стены.
2. При использовании для строительства легких бетонов, потребуется дополнительное усиление. К легким бетонам относят такие материалы как пенобетон, шлакобетон, керамзитобетон. Они могут разрушаться, если опереть на них кровлю не центрально. Для равномерного распределения нагрузки предусматривают заливку монолитного железобетонного пояса по обрезу стен. Во время работ в него закладывается специальная проволока, шпильки или болты, на которые будет выполнено крепление мауэрлата.
3. Для кирпичных средств можно не предусматривать железобетонный пояс. В этом случае для соединения с обвязочным брусом в кладку заводят проволоку, которую после оборачивают вокруг мауэрлата и закручивают. Второй вариант – за один ряд до обреза стен в кладку с внешней стороны заводят деревянные бруски, пропитанные антисептиком. Такие пробки и мауэрлат скрепляют при помощи скоб. Возможно также использование шпилек и болтов, для закрепления которых потребуется заливка монолитного пояса.

Важным моментом является гидроизоляция.

При установке важно предусмотреть рубероид, линокром или гидроизол в местах соединения бетона или кирпича с деревом. Это требуется, чтобы предотвратить гниение древесины при контакте с материалом другой влажности.

Стропила

После закрепления мауэрлата устанавливают стропильные ноги. Их сечение подбирается в зависимости от шага несущих балок, их пролета, снеговой нагрузки и типа покрытия. При установке каркаса под металлочерепицу при шаге 60 см рекомендуется соблюдать следующие рекомендации в зависимости от пролета:

• 3 м – 4х15 см;
• 4 м – 5=15 см;
• 5 м – 5х17,5 см;
• 6 м – 5х20 см.

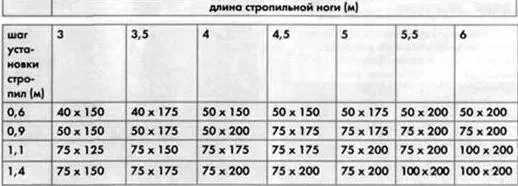

Таблица средних значений стропильных ног

Это средние значения, чтобы выполнить более точный расчет лучше обратится к специалисту или изучить дополнительную литературу.

Выполнить крепление стропильных ног к мауэрлату можно двумя способами:

• с зарубкой;
• без нее.

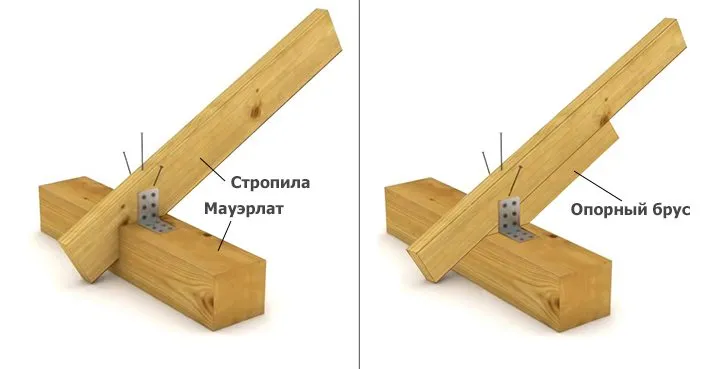

Крепление стропильных ног к мауэрлату с зарубкой и без нее

В первом случае выполняют запил на обвязочном брусе, во втором с стропилу прибивают специальную дощечку, которая становится упорным бруском. Далее для обоих способов работу выполняют одинаково. С помощью металлических уголков наклонную балку фиксируют, чтобы она не смещалась относительно проектного положения вдоль мауэрлата. Дополнительно вбивают под углом гвозди.

Схема крепления стропил с помощью проволоки и на скобы

Кроме этого потребуется скрепить стропило со стеной. Выполнение этого мероприятия предусмотрено в нормативных документах. Делать это можно двумя способами:

• на скобы (подойдет для деревянных зданий);
• с помощью скрутки из проволоки (более трудоемкий вариант, но единственно возможный для каменных домов).

Выполнять закрепление по нормам можно через одну ногу. Это необходимо для более надежного прикрепления крыши к коробке дома.

Если провести работу правильно, можно не беспокоится о ее состоянии даже в самые сильные ветра.

Стойки, стяжки, подкосы

Такие элементы чаще всего изготавливаются из досок. Оптимальная толщина находится в пределах 32-50 мм. Исключением становятся стойки. Здесь можно применять доски толщиной 50-100мм. Крепление выполняется на шпильки или с применением опорных брусков.

Что входит в комплект водосточной системы?

Водосточная система — это система, предназначенная для сбора и отвода дождевой воды с крыши здания. Комплект водосточной системы обычно включает следующие элементы:

1. Лоток. Это элемент системы, который располагается вдоль края кровли и собирает дождевую воду. Лоток может быть изготовлен из стали, алюминия, меди, пластика или других материалов.

2. Водосточная труба. Элемент системы, который служит для отвода дождевой воды из лотка в стоковую систему или водоотвод. Водосточные трубы могут быть круглыми или квадратными, изготовлены из стали, алюминия, меди, пластика или других материалов.

3. Колено. Это элемент системы, который используется для изменения направления водосточной трубы в процессе монтажа. Колено может быть круглым или квадратным, изготовленным из того же материала, что и водосточная труба.

4. Воронка. Элемент системы, который служит для соединения лотка и водосточной трубы. Воронки могут быть изготовлены из того же материала, что и лоток или труба.

5. Фиксаторы и крепежные элементы. Эти элементы используются для установки и закрепления компонентов водосточной системы на крыше здания.

Комплект водосточной системы может варьироваться в зависимости от типа и размера здания, а также от выбранного материала для изготовления элементов системы. В некоторых случаях, к комплекту могут добавляться другие элементы, такие как насадки и решетки для защиты от листвы и других отходов, а также расширители для увеличения емкости системы.

Видео. СКАТНАЯ КРЫША. РАЗБИРАЕМ ОПАСНЫЕ ОШИБКИ В КОНСТРУКЦИЯХ СКАТНЫХ КРЫШ!
