Пошаговое устройство крыши

Мауэрлат

В предыдущем материале о строительстве стен из газоблоков мы остановились на этапе создания армопояса для мауэрлата. Прежде чем перейти к установке мауэрлата, важно правильно обеспечить гидроизоляцию (и не при помощи рубероида) поверх армопояса. В этом контексте также стоит обратить внимание на «многощипцовую крышу чертеж».

(смотри здесь)

И так, чтобы приступить к устройству мауэрлата необходимо грамотно выполнить гидроизоляцию (не из рубероида) на армопоясе. Применяем для этого гидроизол, стеклоизол, эластоизол и другие, надевая гидроизоляцию на резьбовые выпуски анкеров.

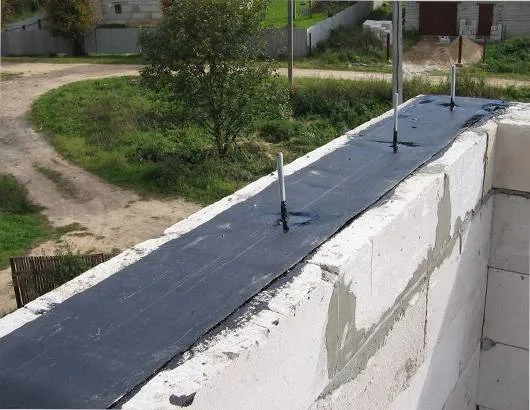

Как правильно смонтировать брус мауэрлата? Для этого укладываем с помощниками брус на выпуски, правильно рихтуем и ударяем в местах анкеров киянкой. После этого переворачиваем брус и в местах отмеченных ударов, просверливаем отверстия. До установки бруса мауэрлата подвергаем его антисептической обработке. Эксплуатационный срок службы крыши обусловливается правильным монтажом мауэрлата и его прочностью. Поэтому рекомендуется мауэрлаты реализовывать из дерева лиственных пород.

Для монтажа следующего бруса выполняется прямой замок для стыковки  брусьев.

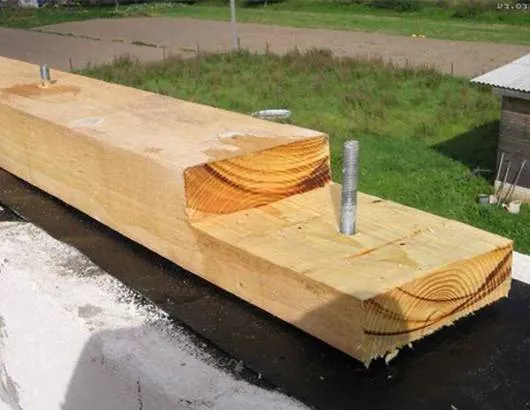

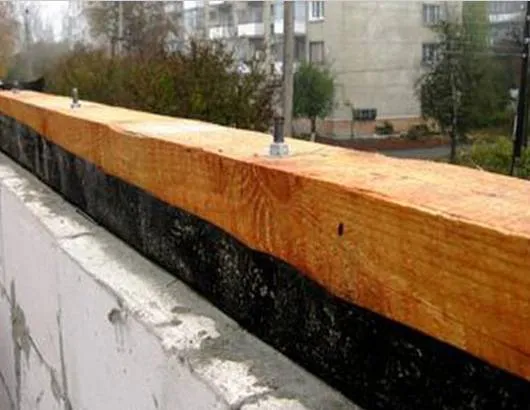

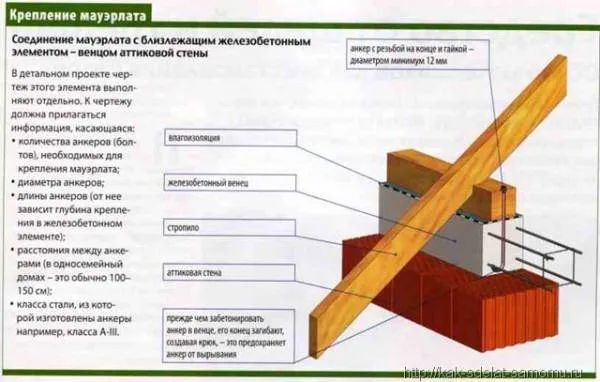

Брусья мауэрлата раскрепляются плотно к армопоясу гайками через шайбу. Мауэрлат выполняет задачи:

  • равномерное распределение тяжести всей крыши и временных нагрузок на неё, через опорные ноги стропил.
  • крепление стропил к “коробке” дома.

Оптимальные размеры мауэрлата – 100х150(h) мм. Влажность древесины отвечает нормативным показателям. Подтяжку гаек производят каждый год на протяжении 5-и лет. Это необходимо, потому что дерево высыхает и призывает к подтяжке.

Стропильная система

Стропила наслонные применяются при постройке крыш частных домов. Эта стропильная структура держится на комбинированных элементах: Стропила, нижними краями базирующие на мауэрлатах наружных стен, а другие концы опираются на коньковый прогон. Балка прогона лежит на стойках, стоящих на лежне в зоне промежуточной внутренней стены. Для повышения опорных данных стропильной структуры, под балку конька подводят подкосы.

В случае использования мансарды под крышей, вместо подкосов выполнят двойные ригеля на каждой паре стропил. Эти ригеля образуют балки подшивного потолка. Шаг стропил 600 или 900 мм. Наклон стропил при мансарде выполняю с углом 35 – 45 градусов.

Варианты крепления стропил

1-ый.

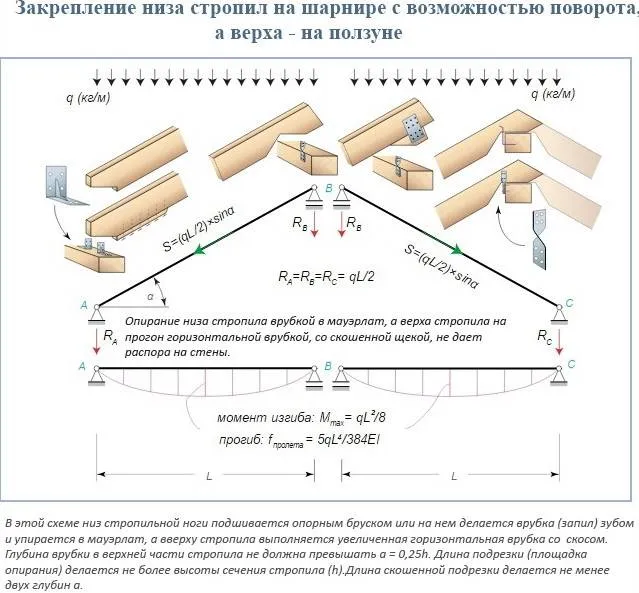

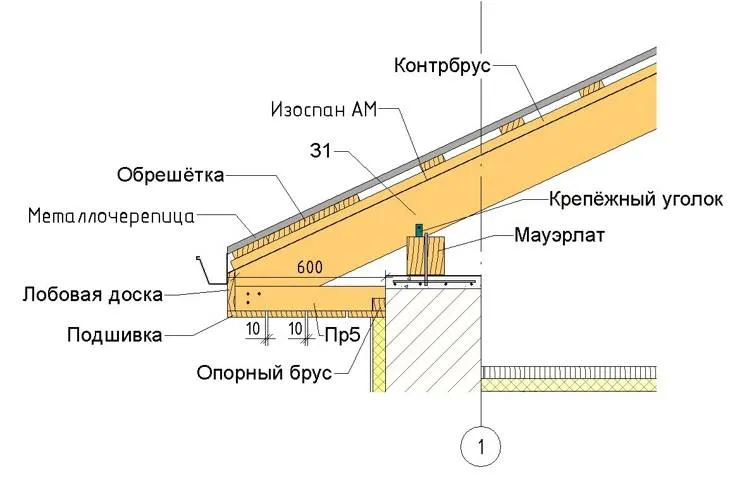

Низ стропил крепиться жёстко, а верхний конец свободно. Нижний край ноги твердо скрепляется с мауэрлатом с изготовлением выемки или с помощью закрепления опорным бруском.

В верху стропилы выполняют пропиленный скос. Или конец стропилы  подшивается снизу куском бруса и закрепляют перфорированными пластинами с каждой из сторон. Закрепление верха стропилы к коньковому брусу выполняется в виде двигающейся опоры. Зеркальное стропило с другой стороны не скрепляют с первой, а просто опираются на прогон.

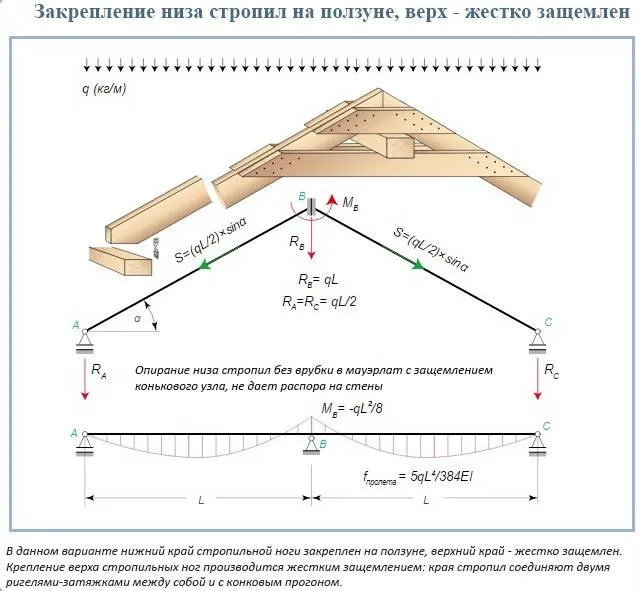

2-ой.

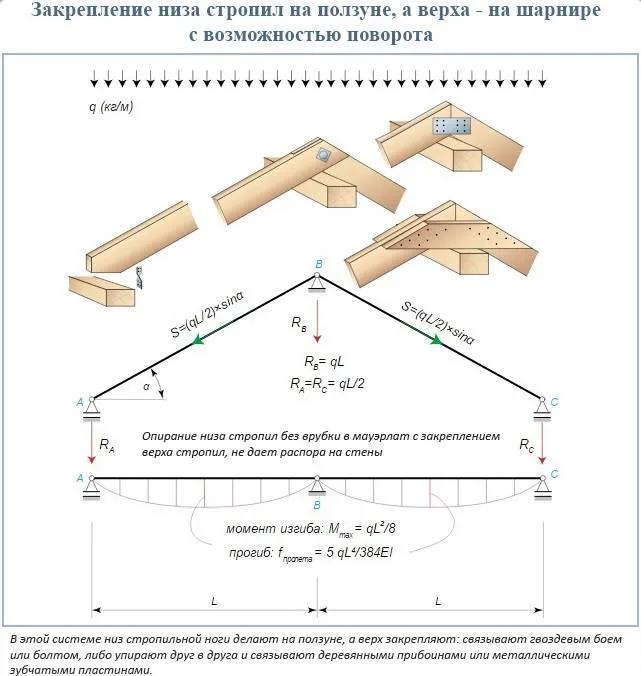

Низ стропилы крепится вольготно, а вверх – жёстко. Нога стропилы снизу крепится к брусу мауэрлата на ползунке (металлическая скрученная перфорированная полоса). Оно, стропило двигается под нажимом горизонтальных или вертикальных сил. От смещения стропилы в стороны, для неё устанавливают перфорированные штатные уголки из металла с двух сторон или прибивают бруски.

Верха пары стропил соединяют меж собою шарниром (болт и шпилька с допуском поворота). Или связывают деревянными накладками.

Вариант. Низ ноги стропил крепятся свободно, а верхние концы стропил на прогоне устраиваются с крепким зажимом.

Парные стропила опираются промеж собою скошенными торцами и скрепляются двумя ригелями-затяжками.

Особенности

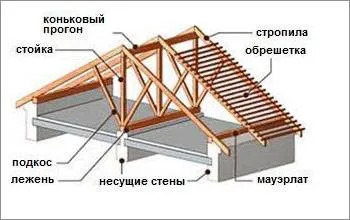

Схема стропильной системы

Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

Достоинства конструкции:

  • благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
  • кровля имеет оригинальный и привлекательный вид;
  • конструкция отличается надежностью и долговечностью;
  • появляется свободное пространство для дополнительной комнаты или чердака;
  • на крутых скатах не задерживается снежный покров.

Недостатки:

  • сложная конструкция, требующая грамотных расчетов и монтажа;
  • большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
  • высокая нагрузка на ендову, возникающая из-за снега;
  • необходимость качественной гидроизоляции внутренних стыков.

Пошаговый процесс возведения многощипцовой крыши

Сборка многощипцовой крыши проводится с соблюдением требований, указанных в проекте. Шаги следующие:

  1. Сначала необходимо систематизировать данные о климате в регионе климатические данные – они пригодятся в расчетах и в составлении проектной документации;
  2. Разработка проекта и расчет строительных материалов, составление сметы проекта. Этот шаг самостоятельно выполнить довольно сложно, поэтому не скупитесь – отдайте работу в руки профессионалов. Также рекомендуется предварительно составить список строй материалов, их количество и примерные размеры;
  3. Первый практический шаг – крепление укладывается мауэрлата по периметру наружных стен дома;
  4. Монтаж вертикальных опор и крепление горизонтальных прогонных балок для формирования конька;
  5. Сборка опорных балок, определяющих форму перехода и стыковки скатов;
  6. Стропильная конструкция укрепляется при помощи подкосов для более равномерного распределения нагрузок;
  7. Крепеж деталей проводится металлическими метизами – стальными пластинами, скобами, шпильками с резьбой или анкерами;
  8. На стропилах по наружной стороне собирается каркас из реек для крепления кровельного материала.


Элементы конструкции кровли и многощипцовой крыши Конструкция каркаса определяется выбором покрытия кровли. При монтаже мягкой кровли лучше смонтировать сплошной каркас, без промежутков. Если крыша будет накрываться жесткими кровельными материалами (металлочерепица, профлист, профнастил), в каркасе разрешается делать промежутки между рейками или досками.

Стадии строительного процесса

Перейдем к рассмотрению раздела: стадии строительного процесса.

Для устройства многощипцовой крыши своими силами требуется план выполнения работ, отступать от которого категорически не предлагается лучше. Теперь перейдем непосредственно к этапам строительства:

  • Теперь можно переходить к укладке мауэрлата, который фиксируется на армированном поясе, и установке стропильных ног. В случае если запланирован монтаж полувальмовой либо вальмовой крыши, нужно установить усиленные нарожниками диагональные стропила.
  • В качестве крепежей для установки стропильных ног на мауэрлат используют металлические скобы, пластины либо уголки. Также можно проводить фиксацию данных элементов посредством технологических запилов.

    Для монтажа стропил используются металлические скобы, пластины, уголки

  • В случае если дом имеет большую площадь, вероятнее всего, требуется монтаж потолочных балок (продольных либо поперечных), выполняющих функцию затяжек.
  • Для начала нужно снять размеры дома.
  • После этого помещается пароизоляционный материал, обрешетка и контробрешетка (вентсистема), верхняя часть стропил крепится на коньке.

    Перед монтажом кровли монтируется вентиляционная система

  • Далее определяется сечение стропил и разрабатывается схема (проект) установки всех элементов кровли.

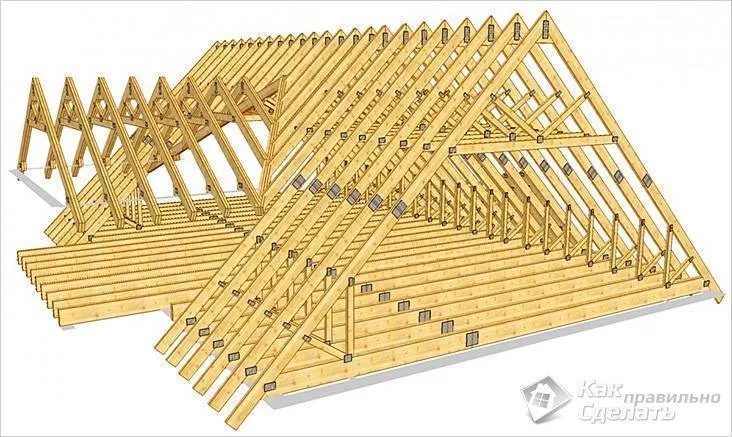

    Чертеж стропильной системы многощипцовой крыши

  • Заключительный этап работ – установка кровельного материала (металлическая, битумная, керамическая черепица и др.).

_

Строительство – вид производственной деятельности, результатом которой являются строительная продукция или строительные материалы и изделия. (СНиП 12-03-2001)

Устройство – совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Кровля – верхний элемент покрытия, предохраняющий здание от проникновения атмосферных осадков. (СНиП II-26-76); – верхний элемент покрытия, защищающий здание от атмосферных осадков. (ВСН 35-77)

Проект – проектно-сметная документация, разработанная для конкретного объекта в соответствии с требованиями Строительные нормы и правила на пор. разработки, согласования и утверждения проектно-сметной документации. (СНиП 3.01.01-85)

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. (ГОСТ 2.305-68)

Установка – энерг. условное наименование объекта в энергетических сооружениях, на который выпускается схема, например, главные цепи. (ГОСТ 2.701-84)

Материал –  любые ингредиенты, сырье, составные элементы, части и т. п., используемые для изготовления продукта.

Материалы –  собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.

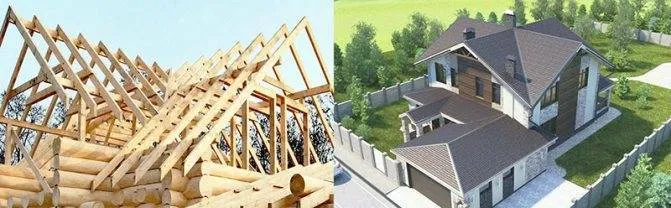

Многощипцовая крыша и её особенности

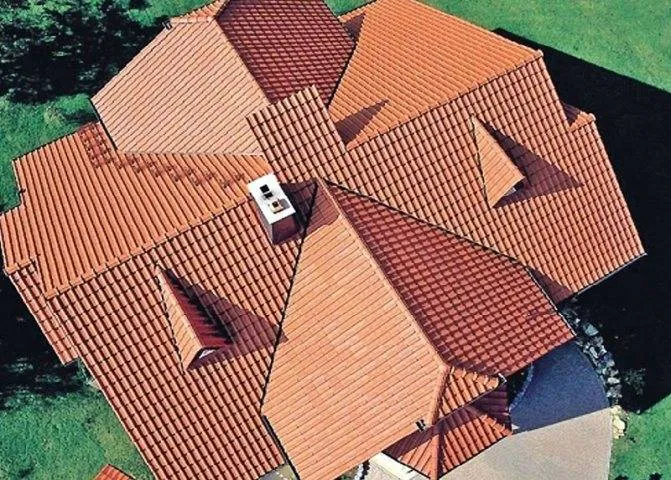

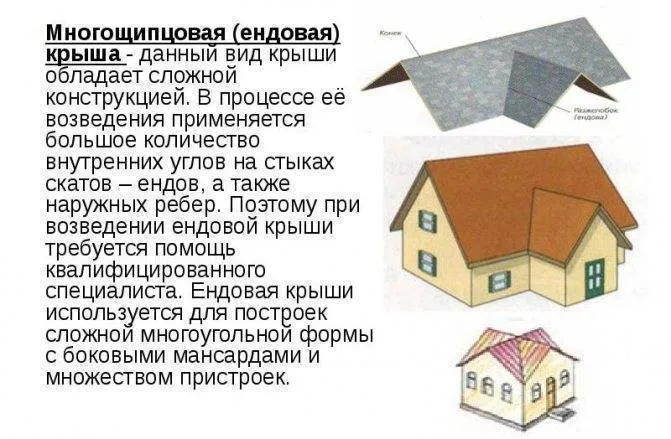

Многощипцовая крыша — это вид скатной крыши, конструкция которой состоит из нескольких или множества щипцов (двускатных элементов с коньками), по краям свесов образующих в строении фронтоны.

Многощипцовые крыши представляют собою непростую конструкцию, отличительностью которых является наличие пересекающихся или врезающихся в основной скат щипцовых элементов, формирующих численные ендовы на крыше.

Особенности конструкции

Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

Многощипцовая крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов, устройство которых вызывает специфические сложности и дополнительные затраты.

Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

  • фронтоны и фронтонные свесы;
  • ендовы, образующиеся при сопряжении щипцов;
  • конёк крыши.

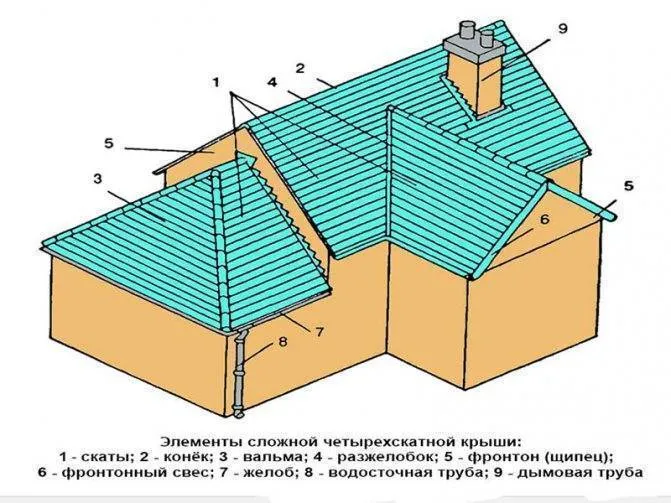

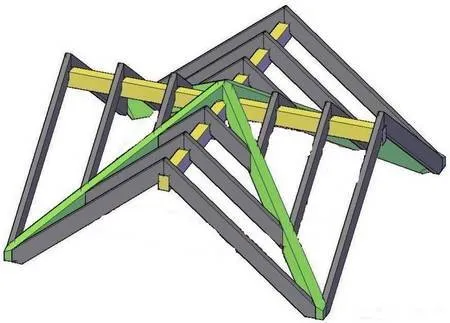

Схема стропильной системы простой многощипцовой крыши:

Разновидности многощипцовых крыш

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Преимущества и недостатки многощипцовых крыш

Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

  • оригинальные, неповторимые, изящные формы крыши;
  • идеальное сочетание со строениями любых архитектурных форм;
  • сбалансированная стропильная система;
  • возможность обустройства просторной мансарды и значительного увеличения её полезной площади;
  • отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;
  • надёжность, прочность, долговечность конструкции;
  • соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.

В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

При возведении крыши очень важно внимательно подойти к такому вопросу, как монтаж стропильной системы. Эта конструкция будет образовывать каркас всей кровли

При ее создании следует все внимательно рассчитать и провести все работы качественно. Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье.

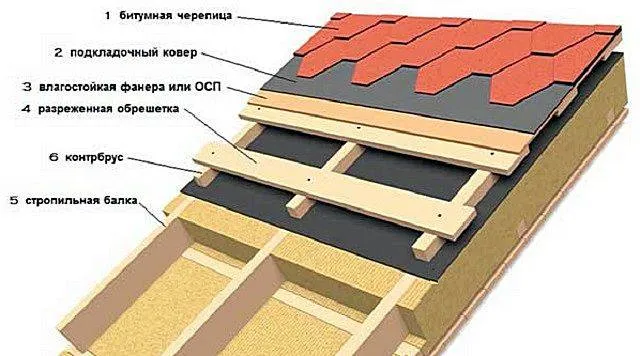

Листы ОSB, монтируемые на разреженную обрешетку, становятся сплошной обрешеткой для последующей укладки мягкой полимер-битумной кровли.

Толщина фанеры может варьироваться от 9 до 20 мм и более миллиметров – все зависит от шага между направляющими разреженной обрешетки. Необходимо понимать, что при выборе более толстого материала, тем самым значительно увеличивается вес крыши в целом.

Фанерные листы настилаются со смещением, «вперевязку», то есть их стыковочные швы на разных линиях не должны совпадать. При монтаже листов необходимо создавать между ними температурный зазор в 3 мм, иначе, при изменениях температур и расширении фанера способна деформироваться, и ее края могут приподняться, а вместе с ними – и кровельный материал.

Закладка мауэрлата

Монтаж стропильной системы малоэтажного дома начинается с закладки мауэрлата. Эти термином обозначают опорный брус, который монтируется на верхнюю обвязку несущих стен там, где на них опирается кровельный скат. Количество мауэрлатных брусьев, задействованных в конструкции, всегда совпадает с количеством скатов. Мауэрлат изготавливают из толстого деревянного бруса толщиной 10-15 см. Закладка этого элемента каркаса выполняется в соответствии со следующими правилами:

  • Мауэрлат монтируется, только если коробка дома изготавливается из кирпича, бетона, газосиликата, пеноблока. В деревянных постройках роль мауэрлата исполняют верхние венцы сруба, прочно зафиксированные металлическими скобами или нагелями.
  • Некоторые виды наслонных стропильных системы не предусматривают установку мауэрлата, так как они не оказывают распирающую нагрузку на стены сооружения.
  • Между стеной дома и мауэрлата всегда прокладывают прочную гидроизоляцию, чтобы предотвратить оседание конденсата или загнивание древесины. Для этих целей используют пергамин, рубероид или толь.
  • Не допускается выполнять врезку под стропильные ноги в мауэрлате, так как каждое нарушение целостности снижает прочность бруса.
  • Крепление мауэрлатного бруса выполняют с помощью шпилек, вмурованных в стену дома, или длинными анкерными болтами.

Правила установки мауэрлата

Нюансы конструкции

Типовые проекты домов с многощипцовой крышей включают в себя скатную систему стропил с уклоном к стенам здания. Это позволяет без усилий обеспечить сток дождя и сход снега. Элементы конструкции, из которых состоит кровельное устройство, следующие:

Скат – это фрагмент кровли без изгибов и поворотов;
Щипец (фронтон) – верхний фрагмент наружной стены, границы которого определяются скатами крыши. Есть несущественная разница между фронтоном и щипцом: у щипцов нет карниза внизу;
Ендова (разжелобок) – внутренние угловые соединения кровли, которые появляются при стыках скатов. По торцу ендова заканчивается на границе фронтона. Ендова – самая нагружаемая часть кровельной конструкции, как как во внутренних углах постоянно собирается снег и дождевые потоки (смотрите фото выше)

В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек.
Ребро (конек – горизонтально расположенный стык, который образуется при соединении соседних скатов;
Свес обеспечивает соединение фрагмента крыши шириной 300-500 мм. Основная функция свеса – защита здания от дождя и снега, максимально возможный отвод дождевой и талой воды;
Водосточная система отводит воду с кровли в дренажную систему;
Примыкание – это фрагмент стыка скатов с наружной стеной.


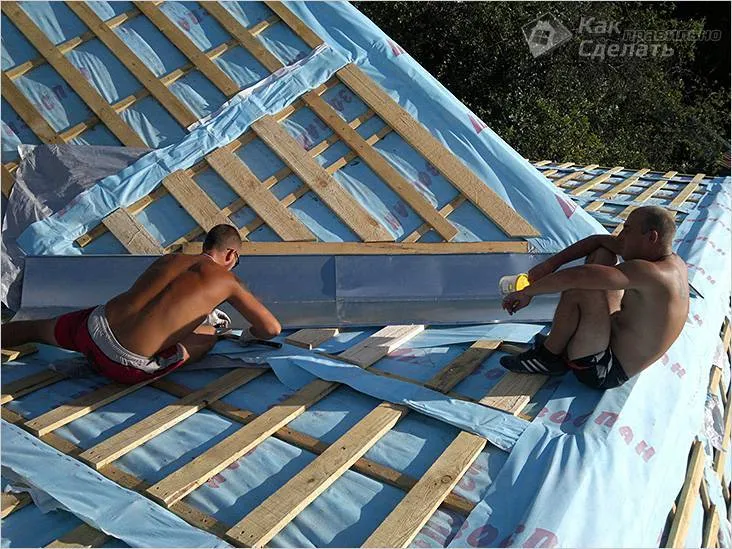

Ендовая кровля

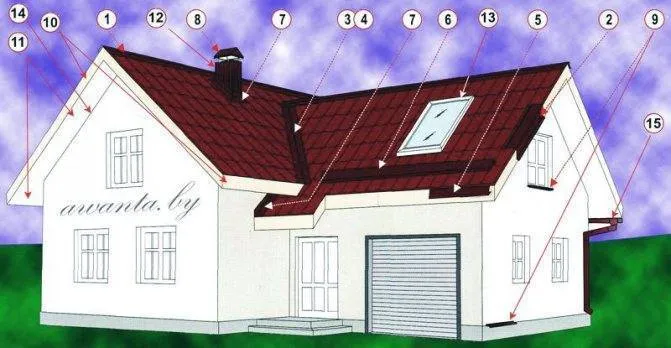

Элементы фронтона

  1. Конек;
  2. Деталь фронтона – ветровая или торцевая рейка;
  3. Нижняя ендова;
  4. Верхняя ендова;
  5. Капельник – планка карниза;
  6. Планка для задержания снега;
  7. Примыкающая планка;
  8. Крышка вентиляционной шахты;
  9. Отлив на окно;
  10. Фронтонная L-планка для наружных углов кровли;
  11. Софит;
  12. Вентканал, обшитый профлистом;
  13. Окно в мансарде;
  14. Пристенный J- канал;
  15. Водосток.


Элементы многоскатной кровли


Восьмискатная крыша – фото Угол уклона, под которым возводится многощипцовая крыша стропильная система и укладывается кровельное покрытие, рассчитывается при составлении проекта, и зависит от таких параметров:

  1. Климатические условия в регионе;
  2. Используемые кровельные и другие материалы;
  3. Архитектура дома.

Простейшее решение при строительстве многощипцовой крыши – две двускатных плоскости, примыкающие друг к другу под углом 900 (смотрите фото ниже). Вид сверху отчетливо показывает крестообразную форму крыши. Такая конструкция приветствуется не только в единичном варианте – можно объединять на кровле одного дома сразу несколько таких скатных сооружений. Этот прием призван конструировать оригинальные щипцовые крыши, улучшающие дизайн и архитектуру здания.


4 ската

Что такое многощипцовая крыша

Многощипцовая крыша имеет сложное строение, образованное пересечением нескольких осей. Такая конструкция, в отличие от остальных скатных крыш, имеет несколько коньков, каждый из которых соединяет плоскости на отдельном участке.

Многощипцовые крыши используются на различных типах зданий:

  • Сложные в плане постройки, имеющие несколько крыльев или изломов;
  • Обычные прямоугольные в плане здания, снабженные несколькими фронтонами со сложным строением кровли;
  • Здания, имеющие пристройки или поздние дополнения.

Вариантов конструкции многощипцовых систем насчитывается великое множество. Применяются многоуровневые композиции, когда каждая часть находится в своей плоскости и примыкает к следующей через участок стены.

Иногда необходимость в наличии дополнительных плоскостей вызывается наличием эркеров или сложной формой фасада здания. Для постройки такой системы требуются навыки и опыт, позволяющие избежать ошибок или просчетов.

Многощипцовая крыша

Порядок монтажных работ

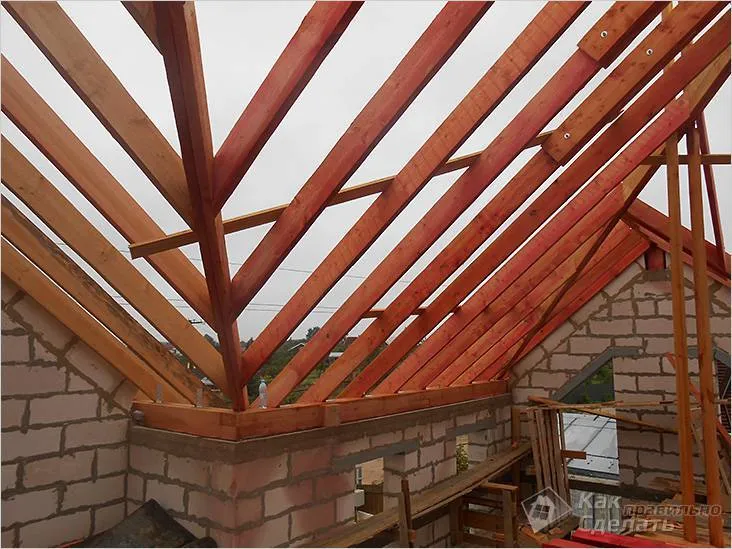

Сборка стропильной системы производится сразу после укладки верхнего (чердачного) перекрытия. Монтаж стропил требует соблюдения определённой последовательности действий. Независимо от вида крыши, работы ведутся поэтапно:

Установка мауэрлата. Брус укладывают на гидроизолированные торцы стен и закрепляют анкерами. Углы брусьев соединяют вполдерева и фиксируют болтовыми соединениями.

Видео описание

Установка мауэрлата является ответственной процедурой, поскольку он служит опорой для всей остальной конструкции. Для лучшего понимания методики монтажа мауэрлата рекомендуется посмотреть видео:

  • Укладка лежня. Один или два бруса размещают на центральной оси (или по сторонам от неё на расчётном расстоянии).
  • По торцам лежня устанавливают крайние стойки. Между ними с шагом 3-6 м устанавливают промежуточные элементы, если длина крыши это позволяет.
  • На верхней части ряда стоек укрепляют коньковый прогон. Его фиксируют металлическими скобами или специальными уголками.

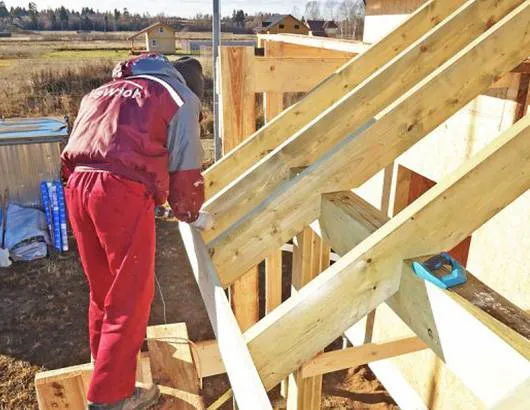

  • Производится установка стропил. Нижняя часть крепится на мауэрлат, верхняя опирается на конёк с креплением к нему, или соединяется с противоположной стропильной ногой с опорой на коньковый прогон. Шаг установки стропил колеблется в пределах 0,6 -1,2 м. Их равномерно распределяют по всей длине крыши.
  • Стропила укрепляют подкосами и ригелями согласно проектной схеме. Если ширина ската достаточно велика, количество элементов может быть увеличено.
  • Укладка пароизоляционной мембраны. Её располагают полосами внахлёст, начиная снизу.

Укладка пароизоляцииИсточник stroytvoydom.ru

  • Установка кобылок, оформление карнизного свеса. Подшивка снизу досками или сайдингом.
  • Поверх стропил устанавливают сплошной дощатый настил или более редкую обрешётку. Обычно, для неё используют обрезную доску толщиной 40 мм.
  • Установка кровли. Работы ведутся в соответствии с технологией монтажа данного покрытия.

Приведённый порядок сборки действителен для любого типа крыши. В него вносят незначительные поправки для придания нужной формы или конфигурации.

Видео описание

Для наглядного представления о монтаже стропильной системы, рекомендуется посмотреть видео:

Коротко о главном

Установка стропильной системы является основным этапом строительства крыши. Это опорная конструкция, которая принимает и распределяет снеговую и ветровую нагрузку, удерживает в заданном положении кровельное покрытие, защищает стены и основание дома от воздействия влаги.

В состав стропил входит множество элементов, каждый из которых выполняет собственную задачу. Одни служат обвязкой периметра стен, другие поддерживают стропильные ноги, третьи соединяют их и удерживают в неподвижности. В результате получается прочная уравновешенная конструкция, вес которой невелик. А несущая способность весьма значительна.

Элементы системы могут соединяться несколькими способами, что позволяет получать разные конструкции крыш. Выбор той или иной формы производится на этапе проектирования, но, при необходимости, можно изменить форму и конфигурацию отдельных участков или всей крыши.

Монтаж рекомендуется поручать опытным специалистам, способным грамотно выполнить сборку и не допустить ошибок.

Установка стропильного каркаса

Стропильная система крыши

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.
