Важный этап при монтаже односкатной крыши — крепление стропил: правила, способы, инструкция

Независимо от формы крыши, включая односкатную, стропильная система остается базовой составляющей кровельной конструкции. Ее структура должна обладать прочностью и долговечностью. Детали стропильной системы изготавливаются только из качественной хвойной древесины, обработанной специализированными защитными средствами. Крепление стропил в случае односкатной крыши также требует особого внимания.

Элементы выполняются только из качественного дерева хвойных пород, обработанного специальными защитными составами.

Имеют значение правильность и прочность соединений, а также точный расчет стропил, проведенный перед началом работ.

• Как выполнить работу правильно?
• Способы крепления
• Фиксация стропильной ноги
• Разновидности фиксации
  • 4.1 Рекомендации по укреплению узлов
• Разновидности крепежа
  • 5.1 Крепежные метизы
  • 5.2 Деревянные соединительные элементы
  • 5.3 Металлические детали
• Нюансы при строительстве сарая
• Особенности при постройке навеса
• Видео по теме
• Заключение

Как выполнить работу правильно?

Будущая кровля должна не только надежно защищать дом от осадков и других погодных явлений, но и служить украшением здания. Поэтому при выборе варианта системы стропил учитывают климатические факторы, а монтаж производится в определенном порядке, позволяющем сделать конструкцию красивой, прочной и устойчивой.

Всю работу проводят в несколько этапов:

1. Предварительным этапом создают шаблон выбранного типа стропильной системы.

   Две доски поднимают на потолочное перекрытие, соединяют их концы, а другие разводят и устанавливают на опорную балку.

   Фиксируют выбранный угол путем установки поперечной перемычки.

2. Начинают изготовление стропил. Для этого шаблон опускают на землю, следя, чтобы угол стропильных ног сохранялся.

   Первое стропило поднимают на постройку и устанавливают в качестве основания.

3. Следующий этап работ проводят на высоте. Для этого размечают место среза на мауэрлате и стропилах. После подготовки среза приступают к производству следующего стропила.
4. После того как две стропильные фермы будут готовы, их устанавливают по краям, после чего между ними натягивают шнур. Так определяют уровень монтажа промежуточных стропил.

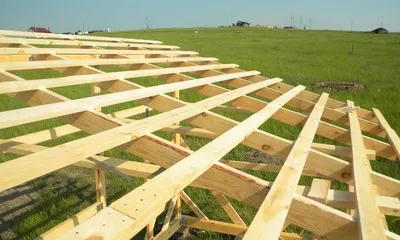

5. Приступают к сборке остальных стропильных ферм. Шаг между ними должен составлять около 80 см. Сборку осуществляют прямо на балках.
6. Окончательный этап работ включает в себя установку подпорок и поперечных планок, монтаж систем пароизоляции, гидроизоляции и теплоизоляции. В последнюю очередь устанавливают обрешетку (основание для крепления кровельного материала).

Способы крепления

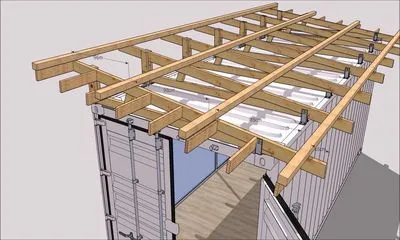

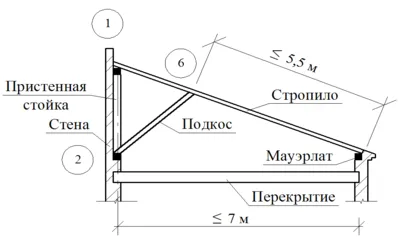

Схема крепления стропил несложна. Она представляет собой параллельные доски, уложенные с опиранием на две стены сруба. Для правильной установки стропильных ног используют переходные деревянные элементы.

Можно выбрать способ крепления на мауэрлат (балку, уложенную в основание стен), на верхнюю часть стены, а также использовать верхнюю обвязку.

Стропильные ноги устанавливают наклонно под определенным углом. Чтобы сделать крепление прочным, искусственно увеличивают площадь контакта отдельных элементов двумя способами:

• делают врубки;
• запиливают верхние и нижние края стропильных ног.

Шаг стропил зависит от разновидности материала и составляет от 60 до 90 см. Монтаж стропильной системы производят по следующей схеме:

1. Монтаж несущего бруса вдоль стены здания. По торцу здания укладывают рубероид, а на него – подготовленный брус.
2. При подготовке бруса и стропил планируют вылет доски над свесом крыши. Расстояние вылета зависит от угла ската и составляет около 40 см.
3. Доска врезается для прочности в мауэрлат.

Фиксация стропильной ноги

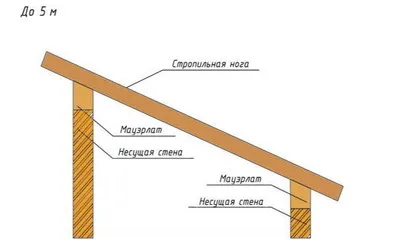

Стропильная нога – это элемент стропильной или несущей системы. Она представляет собой наклонную балку, составляющую основу каркаса.

На нее крепится обрешетка, а также системы теплоизоляции, пароизоляции, гидроизоляции, обеспечивающие комфортную атмосферу в доме.

Эта основная составляющая кровли, которая формирует скаты и углы наклонов.

Стропильные ноги принимают на себя основную нагрузку и равномерно распределяют ее по площади кровли. Известно два типа крепления стропильных ног к мауэрлату:

• Жесткое или неподвижное
• Скользящее (на основе шарниров) обеспечивает подвижность и принимает нагрузку при усадке здания.

В конструкции односкатной крыши используются, преимущественно, скользящий тип креплений стропильных ног, поскольку вероятность усадки здания под воздействием климатических явлений довольно высока.

Скользящий тип фиксации позволяет учесть факторы, под действием которых могут разрушаться узлы креплений. К тому же обеспечивается возможность некоторого перемещения деталей друг относительно друга.

Таким образом, стропилинам предоставляется возможность адаптации к усадке стен.

Разновидности фиксации

Основные типы фиксации:

• Если крыша возводится над постройкой со стенами равной высоты, она относится к разряду наслонной.
• Если скат формируется стропильным треугольником, то применяется висячий тип стропильных ног.

  В этом случае они фиксируются обычным способом, поскольку горизонтальной стороной они опираются на мауэрлат и площадь состыковки довольно значительна (без запила).

Если наслонные стропильные ноги устанавливаются под углом к опорным элементам фиксации, то площадь соприкосновения их с мауэрлатом слишком мала. С целью увеличения площади контакта и защиты от перемещений применяется способ фиксации с запилом.

Благодаря запилу верхнего или нижнего края стропильной ноги площадь опоры значительно увеличивается, и, как следствие, повышается устойчивость соединения. Запил может быть выполнен вертикально или горизонтально.

Рекомендации по укреплению узлов

В зависимости от того, как должны быть закреплены стропила, могут быть применены узлы креплений с различными степенями свободы:

• Крепление с одной степенью свободы означает, что стропилина только слегка поворачивается вокруг точки крепления.
• Крепление с двумя степенями свободы. Помимо поворота предусматривается еще и малое смещение в горизонтальном направлении.
• Узлы крепления с тремя степенями свободы – включают помимо поворота и горизонтального смещения еще и смещение в вертикальном направлении.

Несмотря на некоторую возможность перемещений, стропила остаются закрепленными довольно жестко. Они должны выдерживать выпадающую на них нагрузку.

Для построек всех типов соблюдается общая схема: если один из узлов стропила имеет жесткое крепление, то парный обладает некоторой степенью свободы. Так обеспечивается смещение, в случае повышения силы давления.

Используются следующие виды узловых схем:

• Жестко закрепленный верх и шарнирно-подвижный низ. Ее применяют при установке крыш над пристройками и на тех объектах, на которых разница в высоте опорных стенок значительна.
• Верх и низ шарнирно-неподвижны. Схема применяется на обособленных постройках, стены которых уже прошли усадку.

  Верхний узел производится в форме треугольной врубки, нижний – с запилом, упирающимся в мауэрлат.

• Свободный верх и шарнирно-неподвижный низ. Схема применяются для стропил со свисающими краями и для пристроек.
• Оба узла подвижны. Применяют, если крепежные соединения обладают первой или второй степенью свободы.
• Жесткое крепление к наклонной обвязке. Применяется в каркасном строительстве. Может применяться для односкатных крыш, сооружаемых над бетонной или кирпичной постройкой. Считается наиболее простым и доступным.

Разновидности крепежа

При креплении стропил односкатной крыши применяется три вида крепежей: крепежные метизы, деревянные соединительные элементы и металлические элементы. Рассмотрим подробнее.

Крепежные метизы

Крепежные метизы предполагают вбивание или ввинчивание в дерево. При соединении стропил с мауэрлатом или верхней обвязкой используют:

• Ершенные гвозди длиной 150-200 мм. Данный метод появился давно и отличается простотой.
• Кровельные скобы п-образной формы. Метод также надежен и прост.
• Саморезы и шурупы.
• Болты. Ими крепят сквозные крепления.

Деревянные соединительные элементы

Деревянные соединительные элементы применяются для скользящих креплений. Этот способ применяется для домов из бруса.

Вся конструкция имеет возможность «дышать» под воздействием погодных условий. Применяются следующие элементы:

• Косынки – треугольные накладки, повторяющие по форме угол крепления конька и стропил.
• Ригели – деревянные доски-накладки с подрезанными на угол наклона стропил краями.
• Нагели – деревянный крепежный элемент, работающий на сдвиг.

Металлические детали

Металлические крепежные детали из оцинкованной стали применяют в современных постройках. Они надежны, прочны и долговечны.

Дополнительно применяют пассивированные соединительные элементы, хорошо защищенные от коррозии. Применяют следующие типы креплений:

• Металлические уголки для дерева.
• Перфорированные металлические пластины (используют для крепления стропил в месте стыка).
• Металлический ассиметричный уголок.

Нюансы при строительстве сарая

При строительстве крыши сарая стропильные ноги крепят к несущим стенам или к мауэрлату. Для увеличения длины применяют так называемые кобылки – бруски для свеса.

В зависимости от типа постройки используют три вида стропильных ног. Они по разному передают нагрузку стенам и фундаменту:

• Скользящие стропила применяют для строительства сарая из бруса.

  Верхняя их часть закреплена жестко. Нижняя – имеет свободное крепление на металлический элемент (так называемую скользячку).

  Такой крыше не страшна усадка здания. Она имеет возможность опуститься, не деформируясь.

• Наслонные стропила ставят на кирпичную или блочную конструкцию, имеющую внутренние перегородки. Такая конструкция плохо адаптирована под нагрузки.
• Висячие стропила не имеют дополнительных опор. Всю нагрузку они передают внешним стенам. Стропильную ферму собирают на земле и поднимают наверх уже в готовом виде.

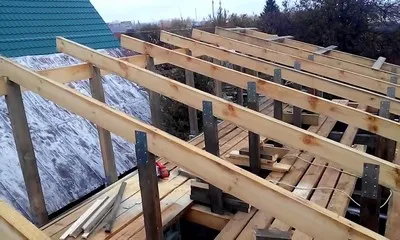

Во время монтажа стропильных ног сначала устанавливают фронтонные и тыльные, а потом, ориентируясь на протянутую леску, и остальные.

Расстояние между стропилами не должно превышать метра.

Затем устанавливают дополнительные свесы (кобылки) и последней обрешетку.

Особенности при постройке навеса

Над пристройкой к дому или навесом возводят односкатную крышу, примыкающую к стене или крыше основной постройки. Нижние концы крепятся обычным способом к мауэрлату. Особенность – в монтаже верхней части стропильных ног.

1. В качестве предварительного этапа определяют требуемый угол наклона.
2. Затем, учитывая угол перепада, делается монтаж деревянной конструкции из бруса.
3. Крепление каркаса стропил со стеной главной постройки обязательно должно быть подвижным, поскольку из-за разной скорости усадки могут пойти трещины
4. Между балкой и стеной прокладывают эластичную прослойку из монтажной пены или другого мягкого материала с низкой теплопроводностью.
5. Если крыша навеса примыкает к крыше основной постройки, то прилегающий скат демонтируют и ставят стропильные ноги от конька основной крыши к мауэрлату пристройки.

Чтобы герметизировать места примыканий стропильных ног к крыше или стене выполняют монтаж кровельного фартука (планка с отворотами, герметизирующая стыки и швы).

Видео по теме

Смотрите интересное и полезное видео про монтаж стропильной системы:

Заключение

При монтаже каркаса кровли очень важно правильно подобрать крепежи и зафиксировать все элементы. Это обеспечит надежную защиту от любых механических воздействий, включая ветровую нагрузку.

Как установить стропила на балки?

Установка стропил на балки — это один из этапов строительства крыши дома или другого сооружения. Этот процесс требует точности и аккуратности, чтобы обеспечить правильное расположение стропил и обеспечить прочность крыши в целом. Вот пошаговая инструкция, как установить стропила на балки:

1. Измерьте расстояние между балками: используйте линейку или измерительную ленту, чтобы измерить расстояние между балками, на которые вы планируете установить стропила. Это поможет определить длину стропил, которые вам нужно будет подготовить.

2. Подготовьте стропила: используя пилу, отрежьте стропила нужной длины. Убедитесь, что концы стропил обрезаны под правильным углом, чтобы они точно прилегали к балкам. При необходимости обработайте концы стропил ножом или шкуркой, чтобы они были гладкими.

3. Установите первое стропило: поставьте первое стропило на балку таким образом, чтобы его конец совпадал с краем балки. При необходимости поправьте положение стропилы так, чтобы она была ровной и вертикальной. Затем закрепите стропило на балке с помощью строительных скоб или металлических уголков.

4. Установите остальные стропила: продолжайте устанавливать стропила на балки, оставляя расстояние между ними, которое вы измерили на первом шаге. Периодически проверяйте, что все стропила находятся на одном уровне и имеют одинаковый угол наклона.

5. Закрепите стропила между собой: когда все стропила установлены, закрепите их между собой, чтобы создать жесткую конструкцию. Для этого можно использовать дополнительные балки, расположенные вдоль стропил, или использовать специальные металлические соединители.

6. Закончите установку: проверьте, что все стропила надежно закреплены и находятся на правильном уровне. Если необходимо, отрежьте концы стропил так, чтобы они были ровными. Затем вы можете продолжать укладывать кровельные материалы.

Важно учитыв

…ть, что процесс установки стропил на балки может немного отличаться в зависимости от конкретной конструкции и материалов, которые вы используете. Важно следовать инструкциям производителя и выполнять все работы с соблюдением безопасности. Не забудьте также проверить, что крыша имеет правильный уклон для отвода воды, чтобы избежать проблем с протечками.

Если у вас нет опыта работы с деревянными конструкциями, то лучше обратиться к профессионалам, которые смогут выполнить работу качественно и безопасно. Не стоит экономить на качестве материалов и работы, так как неправильная установка стропил может привести к опасным последствиям в будущем.
