Соединение досок для удлинения балок перекрытия — методы сращивания и способы соединения

24.09.2023

Сращивание встык фанерой

Цены на различные виды струбцин

Струбцины

Применение одного из методов соединения стропил позволяет оптимизировать использование досок и эффективно утилизировать обрезки различных пиломатериалов. В данном случае используются участки листовой фанеры толщиной в один сантиметр для сращивания балок перекрытия по длине.

Шаг 1

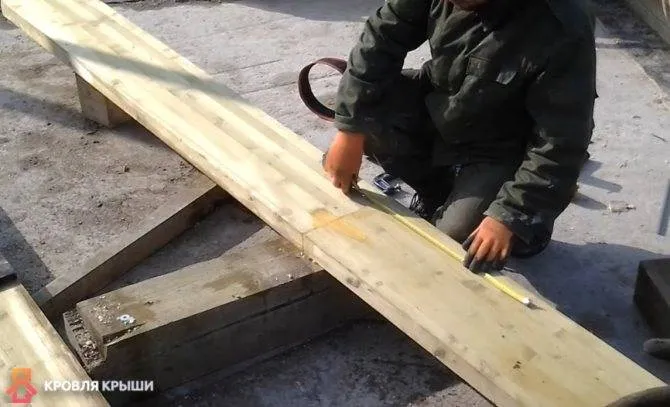

Ровно уложите доски стропилины на площадке, сомкните торцы, обратите внимание на параллельность боковых граней. Доски должны быть предельно одинаковыми по толщине, торцы обрезаны ровно под прямым углом

Торцы досок сомкнуты

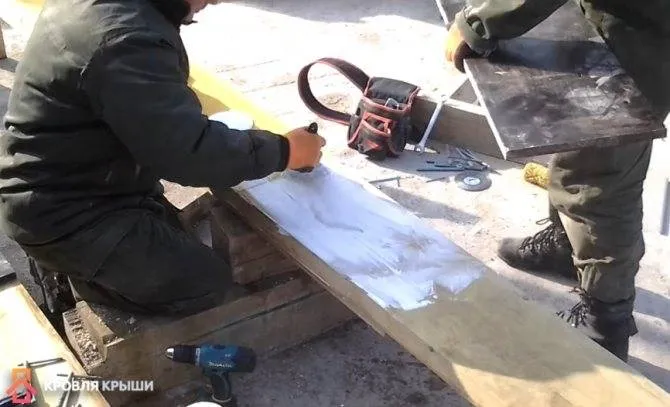

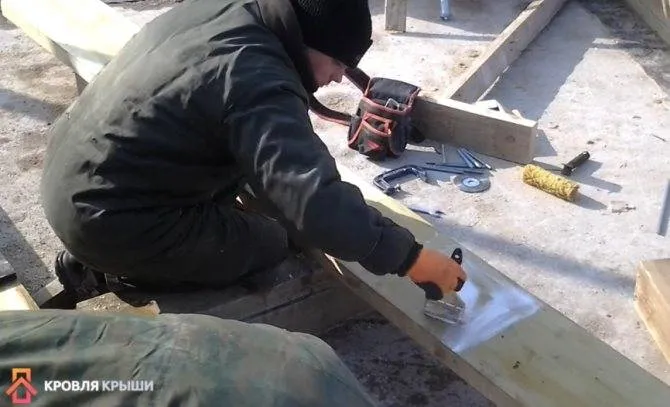

Шаг 2. Кисточкой обильно намажьте поверхность клеем ПВА.

Наносится клей ПВА

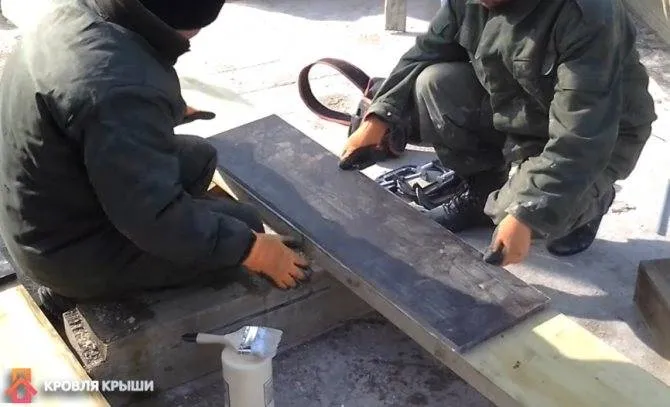

Шаг 3. Уложите подготовленный кусок фанеры на место сращивания, прочно прижмите его струбцинами. Во время фиксации следите, чтобы фанера не сдвинулась со своего первоначального места.

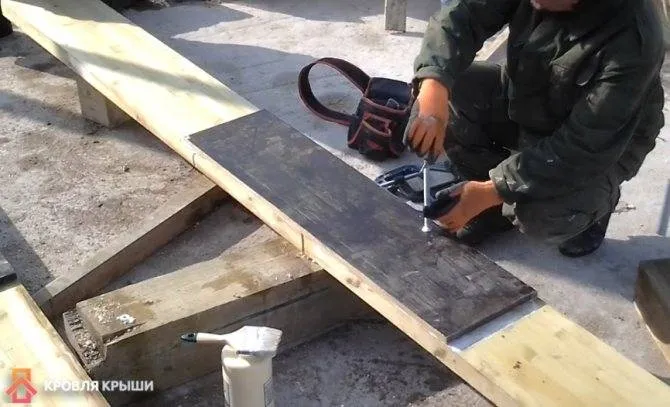

Укладывается кусок фанеры

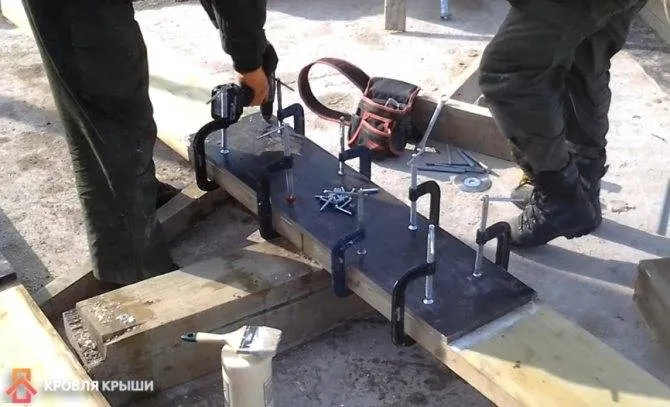

Для фиксации используются струбцины

Шаг 4. Длинными прочными саморезами в шахматном порядке прикрутите фанеру к доскам. Длина саморезов должна быть на 1–2 короче общей толщины досок и фанеры, их концы не могут выходить с обратной стороны. Под саморезы обязательно подкладывайте шайбы большого диаметра. Перед закручиванием саморезов просверлите в стропилине отверстия. Их диаметр должен быть на 2–3 мм меньше диаметра резьбовой части метиза.

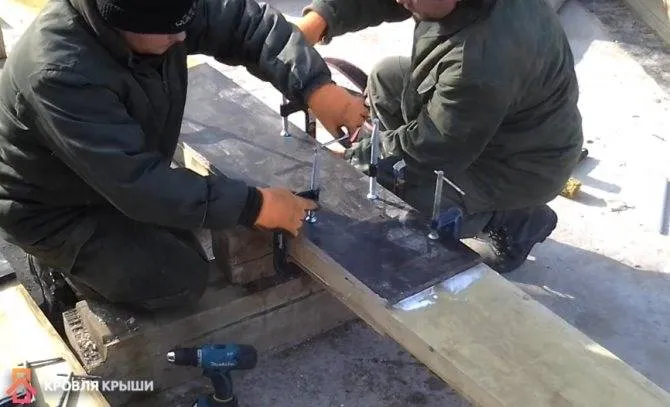

Сверлятся отверстия под саморезы

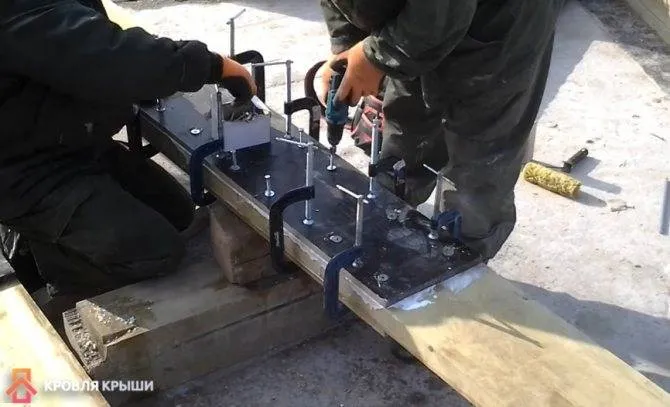

Закручиваются шурупы

Шаг 5. Переверните доску обратной стороной вверх, подложите под концы подставки, они не должны висеть в воздухе. Аккуратно по очереди снимите все установленные струбцины.

Струбцины снимаются

Шаг 6. Намажьте поверхности клеем и положите на них вторую заготовку из фанеры. Опять зажмите ее струбцинами.

Поверхности намазываются клеем

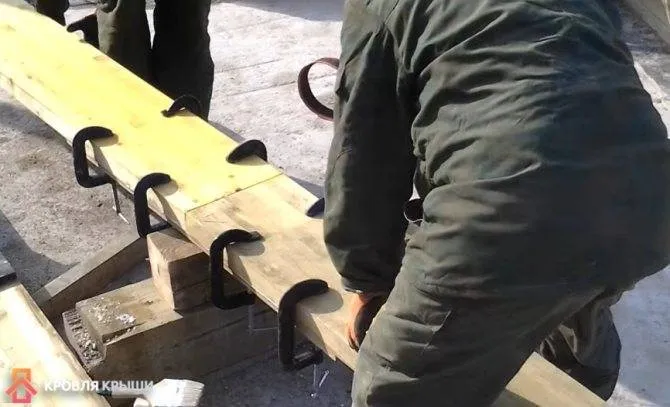

Заготовка зажимается струбцинами

Шаг 7. С большим усилием закрутите саморезы.

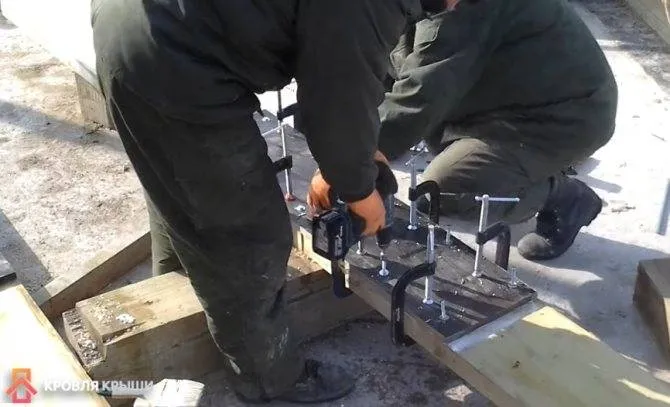

Саморезы закручиваются с большим усилием

Шаг 8. Снимите струбцины. Для усиления узла сращивания стяните его сквозными шпильками. Размещать их следует таким же образом, как и при обыкновенном сращивании встык.

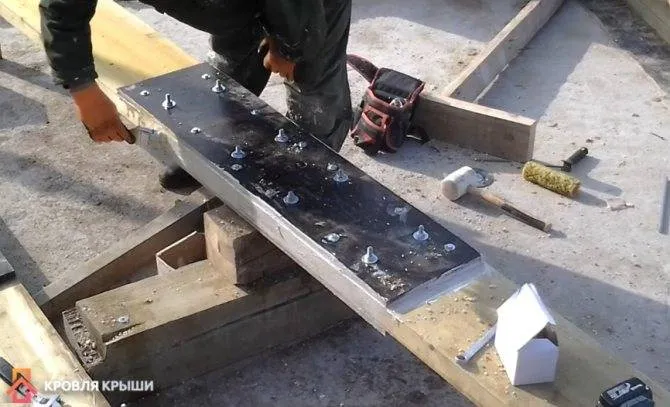

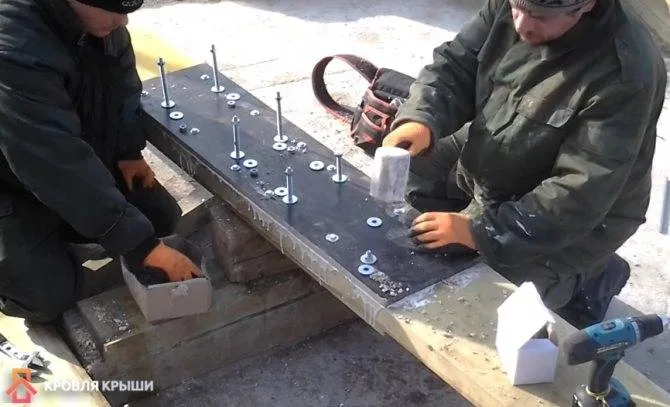

Забиваются сквозные шпильки

Во время ее забивания от сильных ударов молотка первые несколько витков резьбы сминаются, что очень усложняет накручивание гайки. Чтобы избежать проблем, перед забиванием шпильки наживите гайки, теперь пусть резьба на торце заминается, она больше не нужна. Перед установкой стропилины на место проверьте, высох ли клей. При хорошей погоде для его полного застывания нужно примерно 24 часа.

Последний штрих — нанесение клея

Зачем нужна вырубка, и когда ее можно не делать

Вырубка — это запилы на стропилах, глубиной в четверть или треть доски и шириной в половину ширины коньковой балки. Они повторяют форму бруса конька и нужны для предотвращения продольного скольжения стропильных ног по коньковому прогону.

По традиционной технологии крепление стропил к коньку всегда выполняется с вырубкой. Кроме надежной фиксации стропильных ног на коньковом брусе, благодаря запилу стропила опираются на конек не по линии ребра, а прилегают к нему по всей ширине. Следовательно, и нагрузка распределяется не по тонкой линии, а по куда большей площади.

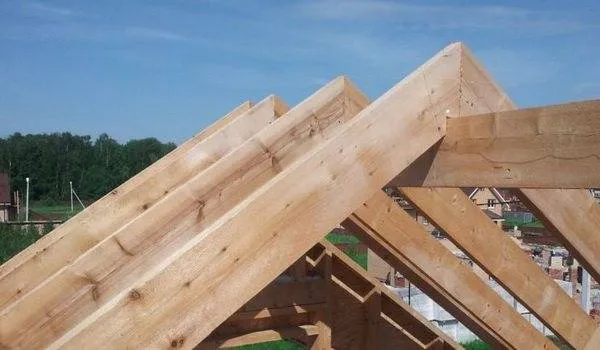

Соединение стропил с коньком с вырубкой

Теперь о том, как запилить конек на крыше

Важно понимать, что вырубку делают только на стропилах. Коньковый прогон ни в коем случае нельзя ослаблять запилами

Вырубку на стропильных ногах обычно делают на земле по заготовленному шаблону.

Шаблон вырубки изготавливают из короткого отреза той же доски, что используется для стропил. Отрезок прикладывают к торцу конькового прогона, и выставляют так же, как будут установлены стропила: под тем же углом, на той же глубине запила. Карандашом на доске размечают контуры конькового бруса и делают по этой линии вырез. Затем доску с вырубкой снова прикладывают к коньку, чтобы убедиться, что запил плотно прилегает к прогону, а наклон такой же, как должен быть у стропил. Если все правильно, то шаблон готов.

Несмотря на сложности, связанные с выполнением запила, к этому способу крепления стропил к коньковому прогону прибегают все еще довольно часто. Хотя, в основном, это связано с кровельными традициями — сейчас есть альтернативные методы фиксации стропильных ног. Причем эти методы часто даже более надежные: вырубка уменьшает ширину доски, что закономерно снижает ее прочность, а любой способ крепления, когда запил не нужен, лишен этого недостатка. Например, установка коньковой доски и крепление стропильных ног с помощью металлических уголков и пластин позволяет надежно зафиксировать соединение без ослабления стропил вырубкой.

Но учитывайте, что при строительстве домов из оцилиндрованного бревна, сделать стропильную систему без запилов, скорее всего, не получится. На круглом коньке хорошо закрепить стропильные доски с помощью только металлического крепежа сложно.

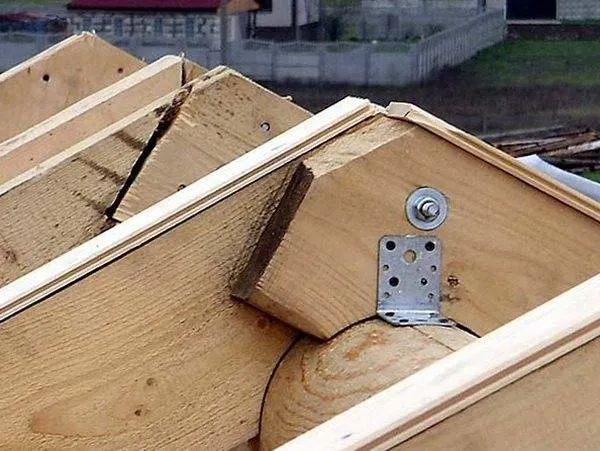

Для круглых коньков срубов почти всегда делают вырубку

Если вы решили отказаться от вырубки, при креплении стропил к коньку следуйте правилам:

Стропильные ноги должны быть и соединены друг с другом, и закреплены к брусу конька. Исключение одно: шарнирное крепление стропил.
Дерево для стропильной системы должно быть хорошо высушено, иначе при жестких креплениях стропила может повести.
Стропила должны опираться на коньковый брус, а не висеть на саморезах или гвоздях и креплениях.

Последнее правило должно соблюдаться при любом способе крепления. Даже если стропила соединены металлическими планками на шарнире, они все равно должны лежать на коньковом брусе, передавая на него нагрузку.

Расчеты

Расчет сечения позволит не сомневаться в прочности и жесткости конструкции. При этом определяется максимальная длина, которая допускается при каком-либо сечении. Чтобы выполнить расчёт, нужны следующие данные:

длина деревянной балки перекрытия (точнее, расстояние между несущими стенами);
расстояние между балками (их шаг);
нагрузка на конструкцию.

Для расчета нужно знать расстояние между балками, ширину пролета и нагрузку на конструкцию

Нагрузка складывается из двух значений: постоянного и временного. Постоянное включает в себя массу самих балок (пока предварительную), утепление, подшивка потолка, черновой и чистый пол. Временная нагрузка — это масса людей и мебели. По нормативным документам для жилых помещений она принимается равной 150 кг/м2. Для чердака можно взять меньше, но рекомендуется — такую же. Это не только обеспечит определенный запас прочности, но и даст возможность в будущем переоборудовать свой чердак в мансарду без реконструкции несущих элементов.

Балочный каркас следует рассчитывать по таким формулам:

Mmax = (q*l2)/8;
Wтреб = Мmax/130.

В этих формулах q — это нагрузка на кв. м перекрытия, которая включает в себя массу конструкций и 150 кг полезного значения. При этом указанные величины требуется умножить на расстояние между балками. Это вызвано тем, что для вычислений нужно нагружение на погонный метр, а изначально величина рассчитана на квадратный. l2 — расстояние между несущими стенами, на которые опирается прогон, взятое в квадрате.

Зная Wтреб, можно подобрать сечение перекрытие. W = b*h2/6. Зная W, можно легко составить уравнение с одной неизвестной. Здесь достаточно лишь задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Чаще всего деревянная балка уже имеет известную ширину. Удобнее изготавливать ее из доски шириной 50 или 100 мм. Также можно рассмотреть вариант с составным сечением. Его изготавливают из нескольких досок толщиной 50 мм.

Расчетом в указанном случае находят необходимую высоту элемента. Но бывают такие случаи, что нужно вписаться в определенный пирог перекрытия, чтобы не уменьшить высоту помещений. В этом случае в качестве известной величины в уравнение добавляют высоту сечения, а находят ширину. Но чем меньше высота, тем более неэкономичным будет каркас перекрытия.

Для стягивания двух или трех досок между собой удобно использовать металлические шпильки. При этом при закручивании гаек обязательно используют более широкие шайбы. Они предотвращают вдавливание металла в более мягкое дерево. Между деревом и стальными крепежами нужно обязательно предусмотреть изоляцию. Для этого можно использовать такой материал, как ТЕХНОЭЛАСТ марки ЭПП.

Деревянные бруски перед монтажом необходимо гидроизолировать

Перед использованием деревянных элементов их обрабатывают антисептическим составом. Это нужно для предотвращения заплесневения и загнивания. Также рекомендуется выполнить обработку антипиренами, которые повысят пожарную безопасность. При опирании прогонов на стену из кирпича или бетона их концы оборачивают техноэластом, линокромом, гидроизолом или рубероидом.

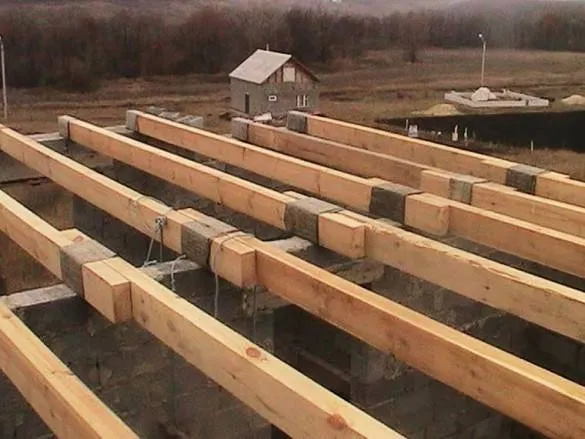

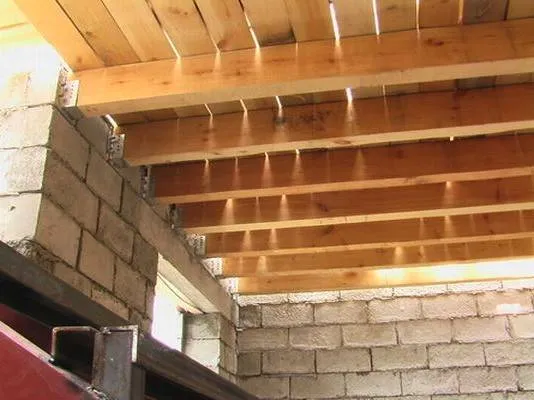

Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Спаренные стропила

Спаренные стропила слагают не менее чем из двух досок, которые прикладываются друг к другу широкой стороной вплотную, не оставляя зазоров, и прошиваются по всей длине гвоздями в шахматном порядке, через один.

Накосные стропила – это самые длинные элементы стропильных систем, и самым лучшим материалом для их создания является спаренная стропильная доска.

Как срастить брус по длине, смотрите на видео:

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

Для обеспечения достаточной прочности в зоне сплачивания нужно соблюдать следующие условия:

Способ лобового наращивания стропил заключается в торцевой состыковке соединяемых частей стропильной ноги с фиксацией участка гвоздями, нагелями или болтами через установленные по обеим боковым плоскостям накладки.

Для исключения люфта и деформации наращенной стропильной ноги необходимо придерживаться следующих правил:

При применении шурупов или винтов предварительно высверливают отверстия под их установку, Ø отверстий на 2- 3 мм меньше аналогичного размера ножки крепежа.

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

Ролик с пошагово изложенным процессом соединения частей стропила:

Видео-пример одного из способов соединения пиломатериалов:

Зачем сращивать стропила

Разумеется, такой длины будет недостаточно даже для строительства крыши на типовом доме 6×6 метров.

Если нужно сделать легкий, но прочный каркас для вальмовых и полувальмовых крыш, будет правильно покупать не цельные тяжелые пиломатериалы, а нарастить доску и получить стропило нужной длины с небольшим сечением и приемлемым весом.

То есть, строительство кровельного каркаса из наращённых элементов обойдётся дешевле.

Сэкономить деньги при сборке стропильной системы можно покупая древесину не естественной влажности (30%), а камерной сушки (12%). Несмотря на то, что сухая доска стоит дороже, ее потребуется меньше, так как она характеризуется большей прочностью на изгиб в сравнении с пиломатериалами естественной влажности. То есть, выбирая сухую древесину, можно купить доски с меньшим сечением, чем планировали.

Базовые методы сращивания стропил

Рассмотренный способ годится для изготовления стропил длиной до 7 метров. То есть, оптимальный вариант использовать пиломатериалы длиной 6 и 3 метра. Учитывая нахлест 1 метр как раз получаем обозначенные 7 метров.

Для этого соединение выполняется на гвозди и на шпильки с накидными шайбами и гайками. Между совмещаемыми элементами закладывается уплотнитель.

Крепление узла шпильками М12 выполняем в шахматном порядке. В том же порядке вбиваем гвозди.

Крепежные элементы располагаются в шахматном порядке для того, чтобы избежать растрескивания древесины.

Такой способ позволяет без усиления собирать стропила диной до 9 метров. Усиление крепежного узла болтами позволяет выполнять сращивание балок перекрытия длиной до 10 метров.

В промежуток между двух смежных досок с одинаковым шагом укладываются обрезки балок. Каждая вставка фиксируется также, как и узел сращивания.

Такой способ позволяет удлинить стропило не более чем на 2 метра. Способ повсеместно применяется при установке кобылок для формирования кровельного свеса по краю ската.

Совмещенное сечение сверлится под болт с диаметром 12 мм. В отверстие вставляется оцинкованный болт и стягивается гайкой через предварительно поставленные шайбы.

При правильном выполнении запила сечение под нагрузкой (пластичный шарнир) не должно иметь раскачиваний и смещений.

Такой способ пригодится если нужно сделать длинный брус под коньковый прогон, мауэрлат или лежень.

При выборе пиломатериалов обратите внимание на то, чтобы вся древесина была одной породы и имела одинаковый процент влажности. Только при соблюдении этих рекомендаций по всем стропилам в кровельном каркасе будет равный прогиб под нагрузкой

Фотообзор с примерами сращивания стропил

На фото показано, как удлинить накосные стропила, соединяя пиломатериалы внахлест

Соединение внахлёст — самое простое, но по прочности уступает соединению, выполненному встык. По поверхности одной доски на длину примыкания выстилается джутовая лента. Поверх уплотнителя укладывается доска и узел скрепляется болтами в шахматном порядке. Кроме болтов в соединение вкручиваются саморезы.

На этом же этапе нарезаем накладку, которая скрепит стыкованные пиломатериалы.

Материалы

Стропильные ноги, распределяющие вес гидроизоляционного покрытия и термоизоляции кровли между несущими стенами, на которые опираются скаты, должны обладать высокой несущей способностью и отличными прочностными качествами. Кроме того, они должны быть легкими, чтобы при своей значительной длине не прогибаться под собственным весом. Оптимальными материалами для изготовления стропил считают:

Дерево. Древесина – легкий, прочный строительный материал, который легко обрабатывать самым примитивным инструментом вручную. Стропильные ноги из этого бруса сечением 100х100 мм или 150х150 мм выдерживают до 500 кг/м2. Из-за того, что стандартный размер пиломатериалов не превышает 6 м, дерево применяют для изготовления стропил частных, ведь при длине ската, превышающей 6 метров, приходится выполнять наращивание досок. Недостатком деревянных стропил считают слабую устойчивость к гниению, поэтому их обрабатывают антисептическими составами.
Металл. Металлические стропила применяются в основном в промышленном строительстве, так как хозяйственные, коммерческие и производственные постройки, как правило, обладают большим размером. Высокая несущая способность металлического профиля позволяет использовать элементы меньшего сечения. Кроме того, металл обладает высокой устойчивостью коррозии.

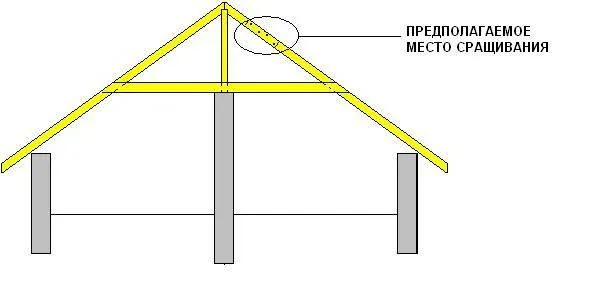

Оптимальное место для сращивания

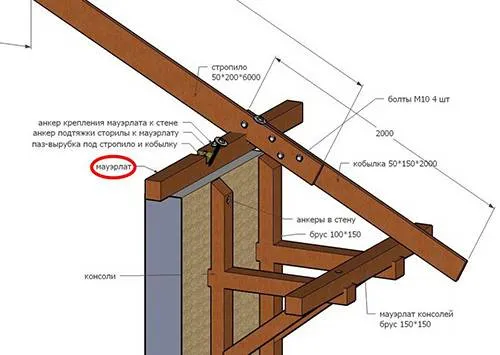

Монтаж кобылок

Расчет длины и сечения стропил, подготовка материала

В частном строительстве для возведения стропильной системы традиционно используется пиломатериал. Металлические или железобетонные конструкции встречаются значительно реже. Разработка проекта каркаса крыши подразумевает выполнение целого ряда расчетов, которые позволяют подобрать оптимальные параметры для каждого элемента стропильной системы. Стропила в процессе эксплуатации крыши принимают на себя основную внешнюю нагрузку, и к прочности данного элемента предъявляются повышенные требования.

Чтобы вычислить требуемую длину стропильной ноги, необходимо определиться с углом наклона кровли и рассчитать высоту крыши, исходя из ширины дома. Наслонные или висячие стропила при небольших размерах дома могут выполняться из цельного бруса или доски. Если длина имеющегося пиломатериала недостаточна, требуется выполнить сращивание, чтобы стропильная нога соответствовала заданным размерам.

Длина стропила зависит от размера пролета между коньком и верхней частью стены дома. Сечение стропильной ноги выбирается в зависимости от расчетной нагрузки и расстояния между ними. Усредненные значения приведены в таблице. Если в качестве кровельного покрытия предполагается использовать керамическую черепицу либо асбоцементный шифер, каркас крыши желательно возводить из пиломатериала увеличенного сечения.

Выбирая материал для изготовления стропил, предпочтение рекомендуется отдать древесине хвойных пород

. Она легко обрабатывается, хорошо противостоит гниению, имеет необходимую прочность. Подготовленные к монтажу стропилины и другие элементы каркаса крыши следует пропитать огнебиозащитным составом.

Пролёт 9 метров, как сделать балки?

Дом каркасный. На первом этаже каминный зал 6х9 причём 9 метров поперёк дома. Можно ли сделать балки такой длины из досок? Из идей только одна — срастить две достки 50х150 боковыми двухметровыми накладками. Выдержит или надо использовать что-то другое?

Балка имеет лучшее соотношение сторон 7:5. + подтёс на прогиб. Для 9 метров лучше возьмите бревна сантиметров 30-35 и обтешите влафет. Из 2-х 150 — даже и не думайте!

Если хотите всерьез — Надо будет брать мин. 6 шт и на клею! с прошивкой каждые сантиметров 20-30 ершеными гвоздями. Т.е. делать клееный брус с сечением 30 х 15 см.

Как вариант — делать ферму.

Проще всего — брус LVL, он как раз идеален для перекрытий (прочность), по длине проблем нет. Вот например: » >

если вам это как украшение, то может вот это » >

Да все проще гораздо. Берете 3 доски, пилите 1 поплам, крадете 2 в длину, 2 в ширину ( 12 м х 30 см) Набиваете на нее под углом бруски (наискосок, как на ферме), что бы образовались треугольники. Затем закрываете другими досками и снова прошиваете, уже по брускам. Следите, что бы стыки не были друг напротив друга, лучше в разных местах.

Итого — 6 досок на балку + бруска (или доски 20-30-40. ) метров 12.

Торцы снизу закроете широкой доской. Будет вид нормальной толстой балки. И несущая будет нормальная. Очень даже, т.к. треугольник — фигура жесткая. Ферма оказывается внутри и ее не видно.

Вот до такой фермы я не додумался. Вчера, после того как написал, понял, что можно балки класть не поперёк дома, а вдоль. Пролёт получится 6 метров (от межкомнатной стены к наружней. А это уже 50х200 с шагом 0,6 метра. Правда, есть другая загвоздка. Дом полутораэтажный — этаж + мансарда под ломанной крышей. Ширина первого этажа, как я уже писал, 9 метров и там каминная, ширина второго 6 метров. Получается что на двух балках будут стоять 2 стены второго этажа на которые её будет опираться верхняя часть крыши. Я так понимаю, что эти две несущие балки надо будет свинчивать болтами из двух досок 50х200 и в каркасных стенах под краями этих балок нужно будет вместо досок 50х150 ставить брус 150х150

Сращивание «пол дерева»

Данный тип соединения деревянных элементов при возведении построек из бруса предполагает выпиливание угла в брусе до середины его поперечного сечения. В одной детали должен получиться выпи углом вниз, а во второй, соответственно, углом вверх.

После подготовительных процедур следует уложить деревянные элементы друг на друга. Самым главным недостатком данного типа соединения является то, что в местах сращивания деревянный брус значительно теряет в толщине, а значит, падают его эксплуатационные показатели.

В отличие от вышеприведенных методов, этот является самым простым. Он не требует специальной подготовки или богатого опыта, поэтому его можно проводить самостоятельно. После сращивания бруса таким методом, следует дополнительно скрепить его деревянными нагелями.

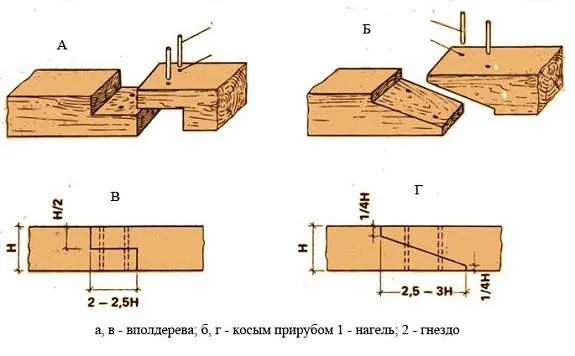

Соединение в полдерева и косым прирубом

Способы соединения стропил с балками

Итак, у вас есть два основных пути:

1.Установить сначала балки перекрытия, вмонтировав их в стены, тем самым создав наслонную стропильную систему.

2.Собрать стропильные фермы на земле и поднять на крышу готовыми, при этом нижняя затяжка ферм будет одновременно служить опорой-балкой для будущего чердачного перекрытия.

В каждом из этих способов есть свои плюсы-минусы, но способы крепления используются разные – для ферм обычно идет крепление металлическими или деревянными пластинами, а для сборки на крыше – скалывание и врубка на шип.

Висячие стропила: затяжка и балка в одной роли

Если речь идет о небольшом строительном объекте, как гараж, баня или бытовка, то достаточно просто изготовить стропильные фермы на земле, и уже потом поднять их на стены постройки, закрепив на специальных штырях мауэрлата. Здесь балки перекрытия – неотъемлемая часть самих ферм, и этот тот самый случай, когда затяжка в ферме служит также опорой чердачного перекрытия.

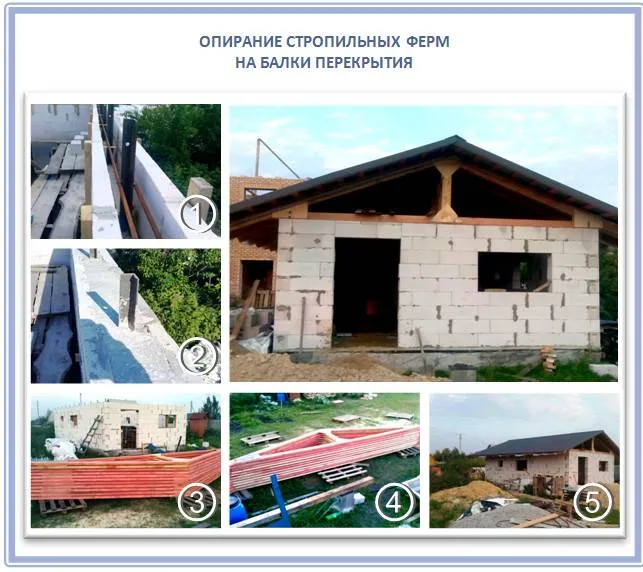

А вот как это реализуется на практике:

А вот о вариантах, когда стропила именно опираются на балки перекрытия, а не создают с ними единую систему, мы разберемся сейчас детальнее.

Наслонные стропила: опора на балки в нескольких точках

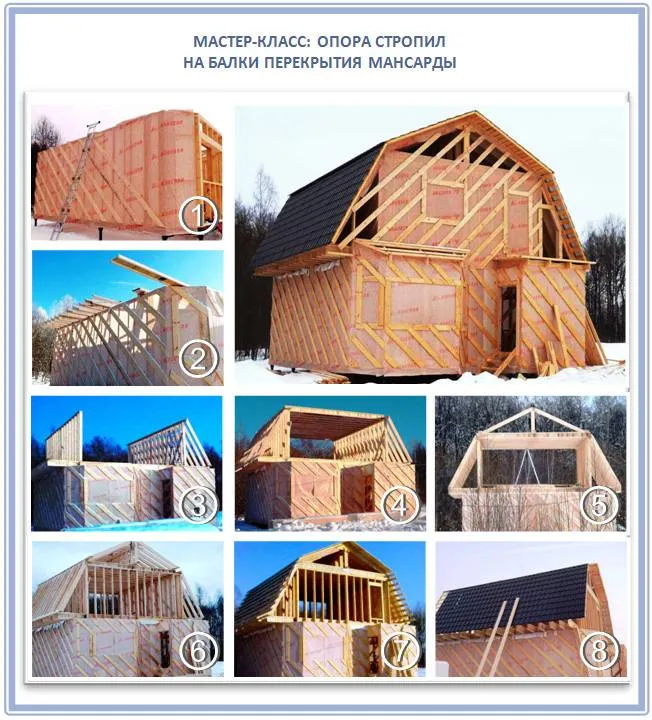

Вот современный мастер-класс строительства классической крыши для мансарды, в которой стропила опирают на балки перекрытия прямо на крыше, а не строят фермы на земле:

Здесь балки перекрытия – уже не часть единой стропильной фермы, а самостоятельный элемент, на который опирается вся стропильная система. Причем опирание происходит не только по бокам балки, но и по всей ее длине.

Деревянные балки перекрытия — размеры и нагрузки

И подобный случай далеко не единственный.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Деревянные балки перекрытия — размеры и нагрузки

Maxinova ( Пользователь FORUMHOUSE)

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

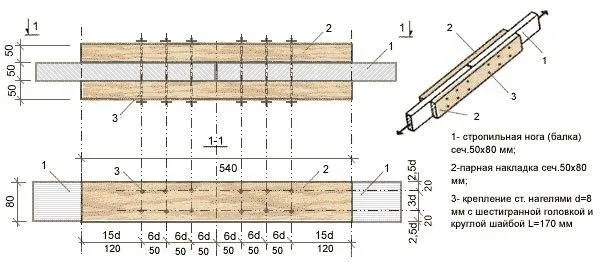

Делаем соединение встык

Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:

Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
Далее, торцы состыковываются и сращиваются с помощью накладок

После чего закрепляются гвоздями;
Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала

Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.

Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение. В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.

Видео по теме:

Какие перекрытия в доме?

Перекрытия в доме предназначены для разделения этажей и обеспечения прочности и устойчивости конструкции здания. В зависимости от материала, из которого они выполнены, перекрытия могут иметь различные характеристики и свойства.

Вот некоторые из наиболее распространенных типов перекрытий в доме:

Деревянные перекрытия – обычно состоят из бревен или досок, которые укладываются на балки или стропила. Деревянные перекрытия легкие и просты в установке, но они имеют недостаточную прочность и шумоизоляцию.
Железобетонные перекрытия – это жесткие плиты, которые состоят из железобетонного армирования и бетонной стяжки. Железобетонные перекрытия прочные и стойкие, но тяжелые и дорогие в установке.
Кирпичные перекрытия – состоят из кирпичных сводов, которые укладываются на кирпичные стены. Кирпичные перекрытия прочные, но тяжелые и дорогие в установке.
Металлические перекрытия – состоят из металлических листов, которые укладываются на металлические балки или стропила. Металлические перекрытия легкие и прочные, но имеют низкую шумоизоляцию.
Перекрытия из пенобетона – это плиты, которые состоят из пенобетонного блока с армированием из стальной сетки. Пенобетонные перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

Выбор типа перекрытия зависит от многих факторов, включая желаемый уровень шумоизоляции, прочности, стоимости и времени установки.

Видео. КАК УДЛИНИТЬ СТРОПИЛА ДО 9М

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
