Ригель — понятие и отличия от балки — Публикации блога РемСтрой-Про

РЛР — лестничных клеток.

Виды железобетонных ригелей для опоры плит перекрытий и строительства бетонных лестниц

Ригели для ребристых и пустотных перекрытий различаются по прочности бетона, размерам и уровню армирования, как вы можете заметить. Однако их форма остается идентичной. В маркировке указана подробная информация о каждом железобетонном элементе.

Расшифровка маркировки

В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

• В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
• Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
• Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.

Несколько типов ригелей из железобетона с маркировкой и размерами по стандарту

Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6.56-110АIV-На.

• РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
• 110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
• На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные ригеля должны иметь строповочные отверстия или монтажные петли для подъема при помощи техники. Продавать изделия с ненапряженной арматурой можно при прочности бетона не ниже 70% в теплое время и 85% в зимнее. Ригеля для межэтажных перекрытий должны иметь отпускную прочность не ниже 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные волосяные трещины толщиной не более 0,1 мм.

Источник: http://stroychik.ru/strojmaterialy-i-tehnologii/rigel

Что такое ж/б ригель в строительстве?

Ригель – это горизонтальная поперечная балка. Она жёстко соединяет друг с другом вертикальные опорные элементы, передаёт на них нагрузку от междуэтажных перекрытий. Иначе говоря, при возведении на фундаменте железобетонного каркаса здания сначала устанавливаются вертикальные опоры, потом они соединяются горизонтальными ригельными балками. А уже на них кладутся перекрытия между этажами.

1. Функции и применение
2. Требования ГОСТ
3. Виды и маркировка
4. Профили
5. Ригель железобетонный Р
6. РДП и РДР
7. Железобетонный ригель РБП и РБР
8. РОП, РОР, РЛП, РЛР
9. РКП
10. Чем ригель отличается от балки?

Функции и применение

Проще понять, что такое ригель, показав для чего он нужен. Ригель в строительстве монтируют для горизонтальной связи вертикальных колонн, на него опираются плиты и обрешётка перекрытия. Он воспринимает вес железобетонных конструкций и равномерно распределяет его по своей длине, передавая усилие на колонны.

Заводы выпускают деревянные и стальные изделия, но чаще других применяется ригель железобетонный. Он представляет из себя бетонную балку с арматурно-проволочным металлическим каркасом внутри. Железобетонная конструкция дешевле, легче стальных балок и достаточно прочная, чтобы возвести здание любой высоты и назначения.

Требования ГОСТ

Производство, применение, хранение и транспортировка железобетонных ригелей регулируется ГОСТ 18980-2015. Они должны изготавливаться с соблюдением требований рабочих чертежей, техдокументации. Обязательно наличие отверстия или стальных монтажных петель, за которые подъёмный кран будет цепляться при погрузке и монтаже. Защитный слой бетона, находящийся снизу балки до арматуры, должен быть достаточным. Нельзя делать его меньше, чем того требует стандарт.

ГОСТ регулирует и форму ригелей. Их надлежит изготавливать по чертежам и указанных в них размерам. Допускаются отклонения, но не более прописанных в стандарте значений. Нельзя устанавливать растрескавшиеся ригели с шириной раскрытия трещин более 0,1-0,2 миллиметра.

Все выпущенные заводами ЖБИ проходят испытания: из партии отбираются несколько образцов и подвергаются разрушающей нагрузке на специальном оборудовании. Также прочность, морозостойкость и другие показатели проверяются ультразвуковым методом.

Хранение и перевозка осуществляется в горизонтальном (рабочем) положении, устойчивыми штабелями высотой до двух метров, не больше трёх изделий в ряд по высоте. Между полом и штабелем, а также между ригелями ставятся деревянные прокладки.

Виды и маркировка

Железобетонные ригели различаются по нескольким признакам: это форма профиля, линейные размеры, прочность. Соответственно отличается и маркировка видов. Марка – буквенно-цифровое обозначение, по которому можно узнать его особенности. Маркировка ставится на боковой стороне и не дальше, чем за один метр от торца.

Ригеля маркируют по ГОСТ 23009-2016. Марка состоит из трёх последовательностей символов, разделенными тире.

Первая последовательность показывает:

• форму профиля;
• высоту сечения;
• длину, округлённую до десятков сантиметров.

Затем ставится тире и указывается:

• несущая способность, выраженная в килоньютонах на метр (кН/м), или цифра, условно обозначающая максимальную допустимую нагрузку,
• класс стали напрягаемой арматуры, если она преднапряжена.

Третья последовательность ставится не всегда и указывает дополнительные свойства, например:

• стойкость к воздействию едких газов,
• степень сейсмостойкости,
• некоторые возможные конструктивные особенности.

Пример маркировки двухполочного железобетонного ригеля высотой профиля 600 мм, длиной 5560 мм, с несущей способностью 110 кН/м: РДП 6.56-110.

Профили

Следует заметить, что железобетонные плиты бывают ребристыми и многопустотными (прямоугольное сечение, имеют сквозные продольные отверстия). В зависимости от железобетонных плит, для которых предназначен монолитный ригель, отличается его сечение.

Основные формы и размеры:

Ригель железобетонный Р

Ригель ЖБИ марки Р имеет прямоугольное сечение – обыкновенный параллелепипед. Это изделие не имеет полок, и плиты опираются на его верхнюю грань. Применяется, когда ригель должен обладать большой площадью и равномерно прилегать к какой-либо поверхности.

РДП и РДР

Двухполочный. Имеет форму тавра или сечение в виде креста. Таким образом по бокам образуются две полки, на каждую из которых могут опираться элементы перекрытия. Этот тип предназначен для соединения средних рядов колонн, где перекрытия будут ложиться на него с обеих сторон. РДП служит опорой для многопустотных плит, РДР – для ребристых.

Железобетонный ригель РБП и РБР

Бесполочный. Его поперечное сечение – что-то среднее между типами Р и РДП (РДР). Имеет сбоку уступы, похожие на полки у РДП или РДР. Но эти уступы гораздо меньше и не предназначены для опирания на них плит или других конструкций. Горизонтальные элементы опираются на верхнюю плоскость, как и у марки Р. Этот тип используется для формирования настилов из железобетонных плит. На РБП опираются многопустотные плиты, а на РБР – ребристые.

РОП, РОР, РЛП, РЛР

Однополочный. Имеет всего одну полку в отличие от симметричного РДП (РДР), у которого полки с обеих сторон. Вторая половина поперечного сечения схожа с РБП (РБР). Используется когда нужно опереть плиту только с одной стороны. РОП предназначен для многопустотных плит РОР – для ребристых.

РЛП и РЛР устанавливаются в стены лестничных клеток, на них опираются плиты или лестничные марши. В отличие от РОП и РОР на второй стороне этого типа чаще всего нет уступа – эта грань ровная, как у типа Р. На РЛП опирают многопустотные плиты, на РЛР – ребристые.

Консольный ригель. Имеет переменное поперечное сечение похожее на РДП (РДР). Устанавливается так, чтобы его часть торчала из стены. Выступающий край называется консолью. Две или больше консолей могут быть опорой для балконной плиты или иных наружных элементов.

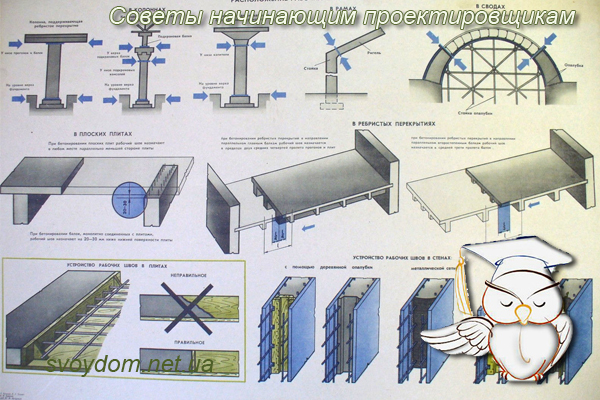

Чем ригель отличается от балки?

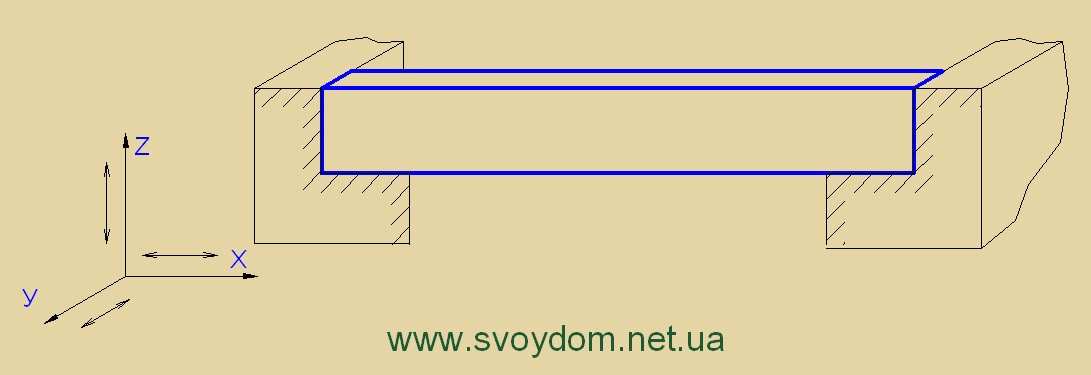

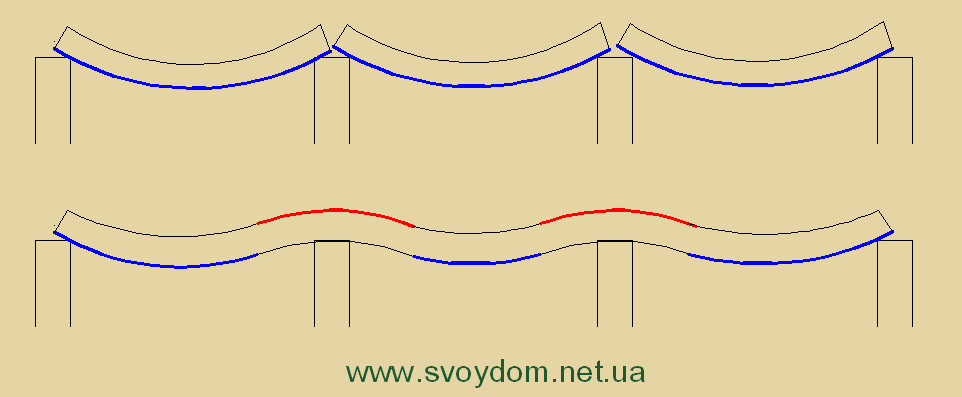

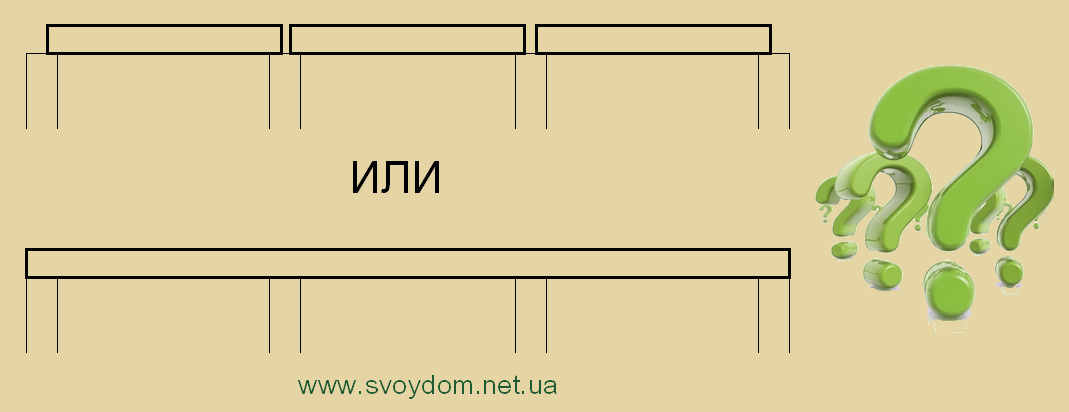

Название «балка» получил элемент с длиной во много раз превышающей ширину и опирающийся на оба своих конца и, возможно, имеющий дополнительные опоры в середине. Работает он преимущественно на изгиб – искривляется под действием нагрузки, при этом не разрушаясь.

Ригель – это балка, связывающая вертикальные опоры, воспринимающая нагрузку от других элементов и передающая её на эти опоры. То есть, любой ригель – это балка. Многие просто называют и то, и другое балкой и оказываются правы, ведь это действительно она. Но обратное утверждение не всегда верно – не любая железобетонная балка может считаться ригелем.

Главные признаки, которыми ригельная балка отличается от остальных:

Даже само название говорит за себя. «Riegel» в переводе с немецкого языка означает «поперечина», что указывает на функцию в остове здания.

Ригель – важный несущий элемент, без которого не обойтись при возведении железобетонного каркаса строения. Он обеспечивает его устойчивость, на нём размещаются междуэтажные перекрытия.

Источник: http://betonpro100.ru/izdeliya-i-konstruktsii/rigel

Чем отличается балка от ригеля?

В чем заключаются основные отличия балки от ригеля? Какой из них является несущим элементом, а какой нет?

Балка является элементом несущим. Ее функция – работа на изгиб. Поэтому при проведении проектирования ее параметры тщательно рассчитываются. Она изготавливается из некоторых сортов дерева либо металла. Применяется только при строительстве зданий. Используется как перекрытие или как покрытие.

Ригель – это всегда горизонтальный опорный элемент. Его задача – распределение нагрузки от стропил на балки. Учитывая, что ригель – это лишь часть рамы, которая увязывает стойки, то при создании проекта его параметры не рассчитываются. В отличие от балки он может быть еще и железобетонным. Поэтому сфера использования ригеля значительно обширнее, чем у балки. Иногда ригель может выполнять функции балки, тогда этот элемент также будет несущим.

И ригель и балка — это очень важные детали конструкции, в том числе обе эти детали являются несущими.

Балка это деталь, на которую опираются конструкции, которая имеет назначение держать на себе вес и нагрузки, обычно это длинное изделие из разного материала (дерево, железо-бетон или даже просто метало- конструкция), которая своими краями опирается на, стены или другие опоры, а своей площадью служит опорой для других конструкций.

На фото огромные мостовые балки.

Теперь поговорим о ригеле — это тоже несущая деталь, причём её функции, весьма обширны.

Ригель может быть и якорем натяжки, и амортизационным усилителем, и сам являться и несущим перекрытием, и выполнять функцию балки и прочих деталей, и даже использоваться как фундаментный элемент.

Но основное назначение ригеля, это поддерживать, усиливать или стабилизировать, противостоять нагрузкам.

Ригель бывает разной формы и размеров, но в основном классические ригеля выглядят вот так как на фото, в виде рессоры автомобилей.

Балкой называют несущую конструкцию, устанавливаемую на две (или больше) опоры, изготовленную из металла или дерева. Это один из элементов конструкции, предназначенной для того, чтобы выдерживать (без заметных деформаций) изгибающую нагрузку.

Ригелем называют основной опорный элемент, с которым стыкуются другие несущие конструкции. Функции ригеля состоят в равномерном распределении нагрузок на балки. Именно так и создается крыша, когда стропила крепятся к ригелю, который переносит испытываемую кровлей (стропилами) нагрузку на балки. Изготавливается ригель из древесины, железобетона или металла.

Таким образом, отличие ригеля от балок заключается в том, что он является как бы несущей балкой, которая служит основой для создания каркаса, состоящего из балок. Возможность изготовления ригелей из железобетона способна значительно увеличить значение выдерживаемых им нагрузок, чего нельзя сказать о балках.

На представленной ниже схеме каркаса промышленного здания отчетливо видны различия между ригелем и балкой.

Ригель обозначен цифрой 2, цифрой 3 – балки.

Источник: http://www.remotvet.ru/questions/14242-chem-otlichaetsja-balka-ot-rigelja.html

Как выбрать ригель?

Ригель — это деталь замка, которая вставляется в паз и обеспечивает закрытие двери или ворот. При выборе ригеля необходимо учитывать несколько факторов:

1. Размеры двери или ворот: Размер ригеля должен соответствовать размерам двери или ворот. Если ригель слишком короткий, то он не сможет обеспечить надежную фиксацию замка. Если ригель слишком длинный, то он будет лишним, что увеличит стоимость и затруднит установку.

2. Тип замка: Различные типы замков требуют разных типов ригелей. Например, для замков с дисковым механизмом потребуется ригель с плоской поверхностью, а для замков с цилиндровым механизмом — ригель с фигурной поверхностью.

3. Материал: Ригели могут быть изготовлены из различных материалов, например, стали, латуни или нержавеющей стали. Выбор материала зависит от условий эксплуатации замка и внешнего вида, который вы хотите получить.

4. Функциональность: Некоторые ригели могут быть оснащены дополнительными функциями, такими как автоматическое запирание или возможность открывать замок с обеих сторон. Выбор такого ригеля зависит от ваших потребностей и уровня безопасности, который вы хотите получить.

При выборе ригеля необходимо учитывать все эти факторы, чтобы выбрать подходящую деталь для вашего замка. Если вы не уверены, какой ригель выбрать, лучше всего обратиться к специалистам или продавцам, которые помогут вам выбрать наиболее подходящий вариант.

Видео. Ригель однополочный железобетонный РОП 4.56.50. Завод ЖБИ.
