Скатная крыша дома формируется из множества компонентов, каждый из которых взаимодействует с остальными через специальные методы соединения. Эти методы сборки называются узлами кровли. В данной публикации мы сосредоточимся именно на деталях узлов соединения, описывая их процесс выполнения, используемые технологии и применяемые виды крепежных элементов.
Основные части кровельной конструкции

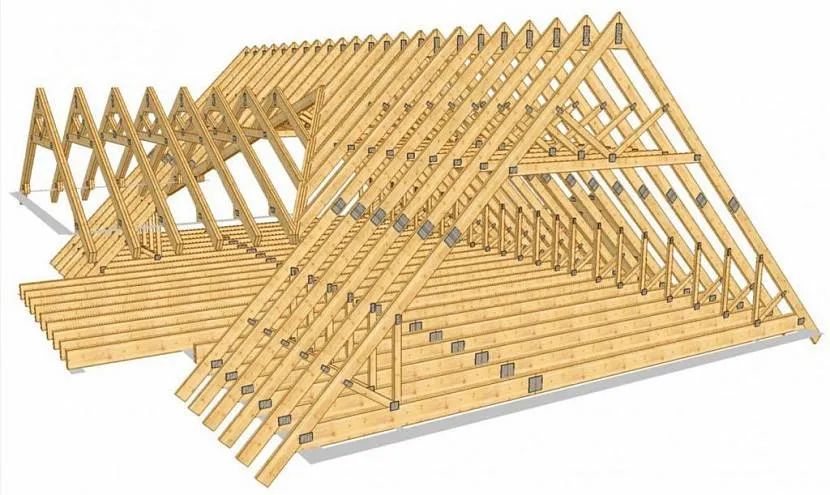

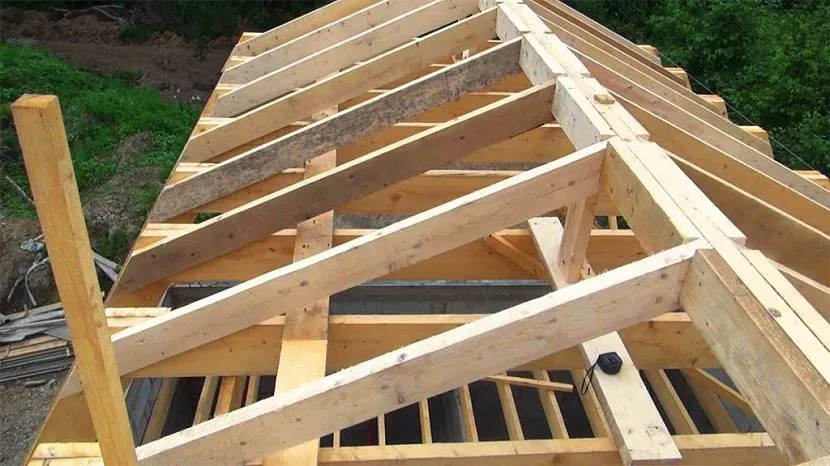

Перед тем как непосредственно перейти к разбору темы статьи, необходимо обозначить, из каких элементов (деталей) состоит кровельная конструкция. Перечислим все основные детали и обозначим их назначение.
- Мауэрлат. Это брус, который укладывают на стены дома, расположенных по периметру постройки. Назначение мауэрлата – равномерно распределить нагрузки, исходящие со стороны стропильной системы. Ведь если мауэрлата не будет, то каждая стропила будет давить на стену точечно. И именно в этом месте произойдет разрушение стеновой конструкции.
- Стропильные ноги. Изготавливают их или из досок толщиною не меньше 50 мм, или из брусов. Стропила являются основой крыши, именно они формируют скаты и несут на себе все нагрузки, действующие на кровельную конструкцию.
- Коньковый прогон. Это самый верхний брус, установленный горизонтально. Его назначение – поддерживать верхние концы стропильных ног. Именно он формирует конек крыши.
Это три основных элемента крыши, о которых и пойдет дальше речь. Конечно, это не все детали кровли, и нельзя говорить о том, что другие менее важные. Просто эти три элемента формируют саму конструкцию. Единственное надо добавить, что в некоторых конструкциях крыш отсутствует коньковый прогон. Просто стропила верхними концами упираются друг в друга. Такой тип стропил называют висячими, а с коньковым прогоном наслонными.
Чтобы кровельная конструкция была максимально надежной, необходимо чтобы узлы крыши были правильно соединены. При этом обязательно учитывают силу действующих нагрузок и их направление.
Как соединять элементы кровельной конструкции
Еще совсем недавно соединение узлов деревянной кровли проводили с помощью врубок. То есть подрезали элементы кровельной конструкции, чтобы соединить их по одной достаточно широкой плоскости. Поэтому, чтобы детали крыши не снижали своих прочностных характеристик, а также несущей способности, их подбирали с достаточно большим сечением. А это не экономно. То есть чем больше сечение пиломатериала, тем дороже он стоит.

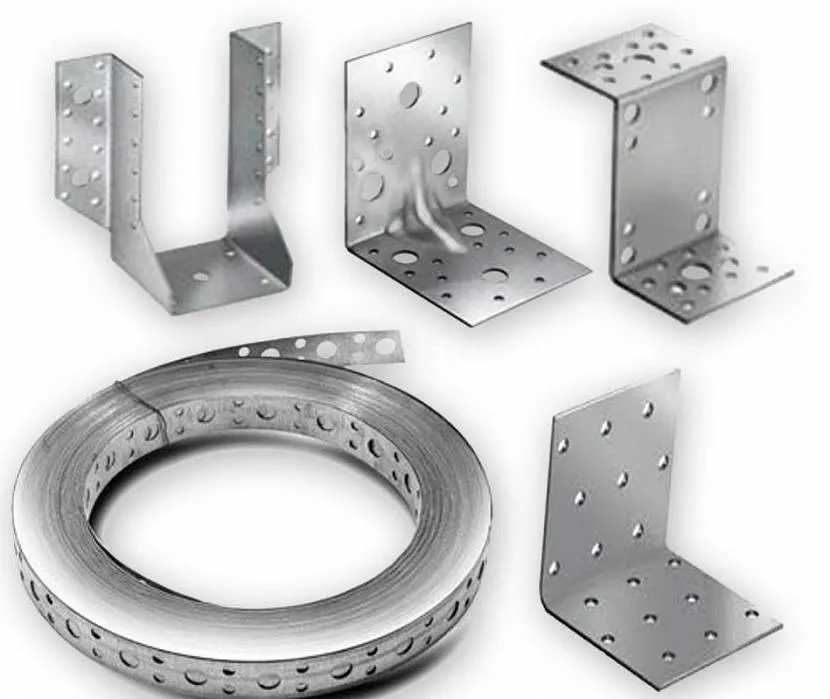

Сегодня технологии крепления узлов и деталей кровельной конструкции кардинально изменились. Для этого используют болты, нагели или металлические перфорированные профили. Последние изготавливают из оцинкованной стали, что дает возможность эксплуатировать крепежные изделия долгое время без потери их качества. При этом производители предлагают достаточно широкий их ассортимент для каждого вида узла. На фото ниже показаны некоторые из этих крепежей.
Необходимо отметить, что перфорированные профили постепенно вытеснили все остальные виды крепежей за счет прочности, надежности и простоты проведения крепежных операций. Ведь для этого надо просто профиль установить по требуемому месту и закрепить к разным деталям саморезами по дереву или ершовыми гвоздями.
Давайте теперь рассмотрим, как надо крепить детали кровельной конструкции между собой. В принципе, здесь два вида соединения: мауэрлат-стропила, стропила-коньковый прогон. Остальные детали соединяются параллельно этим стыкам. О них будет также рассказывать.

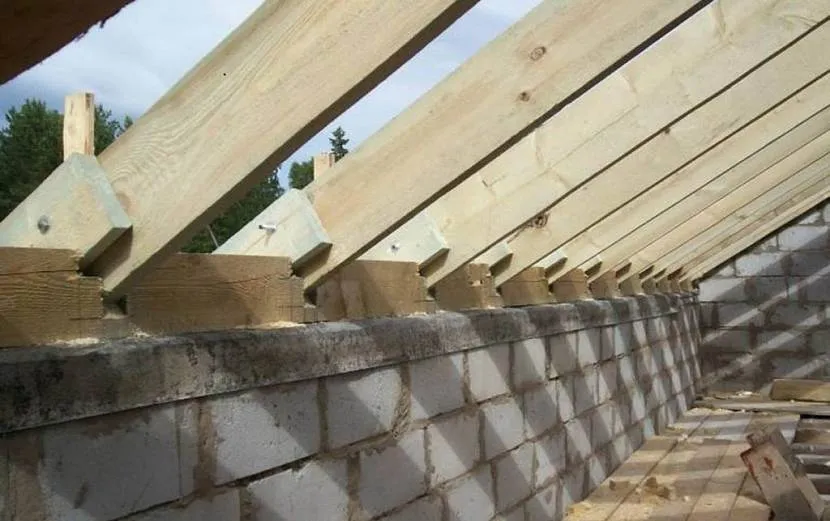

Соединение мауэрлата и стропил

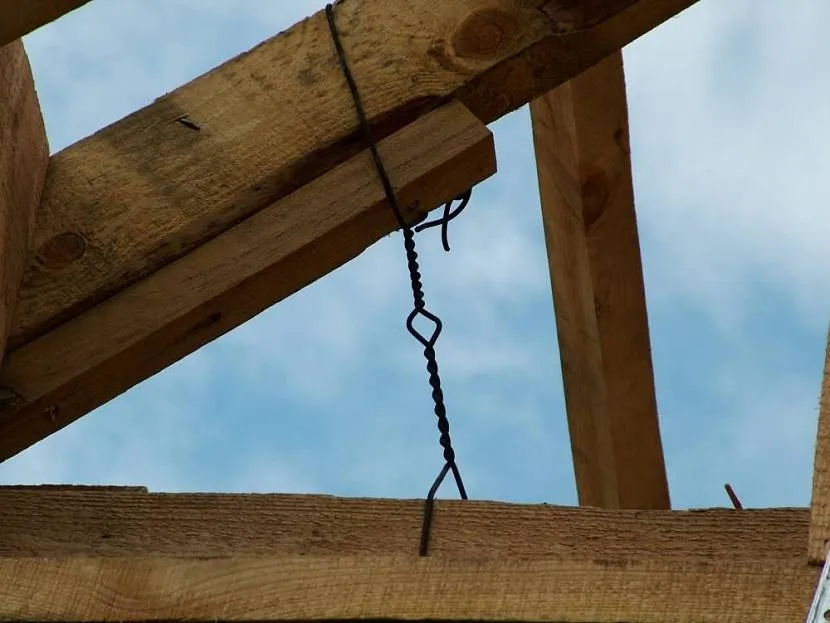

Вариантов крепления на самом деле огромное количество, начиная обычными гвоздями, заканчивая перфорированными профилями. К примеру, на фото ниже показан вариант, где в качестве крепежа используется обычная проволока. То есть в самой стропиле делают сквозное отверстие, куда вставляют проволоку диаметром 6 мм. Делают отверстие и в мауэрлате или в балке перекрытии.
Затем концы проволоки просовывают в это отверстие и делают скрутку, прижимая стропильную ногу к мауэрлату. Соединение на самом деле прочное и надежное, но процесс трудоемок.

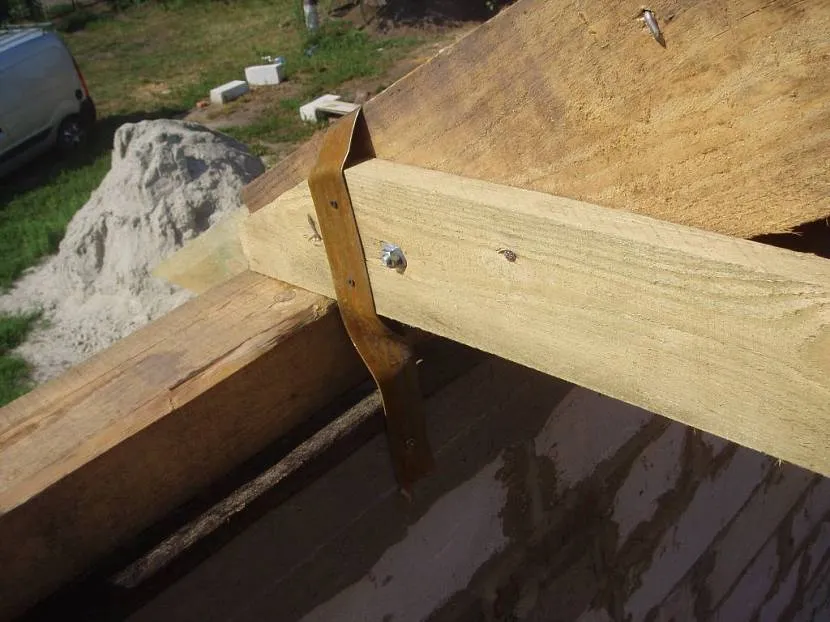

Вместо проволоки можно использовать металлическую ленту толщиною 3 мм. Ею просто оборачивают два соединяемых элемента и через полосу крепят к ними саморезами, чаще гвоздями. В последнем случае нет необходимости высверливать сквозные отверстия в металле. Обратите внимание, что на нижнем фото крепление проведено к армированному поясу анкером, что увеличивает прочность и надежность соединения.

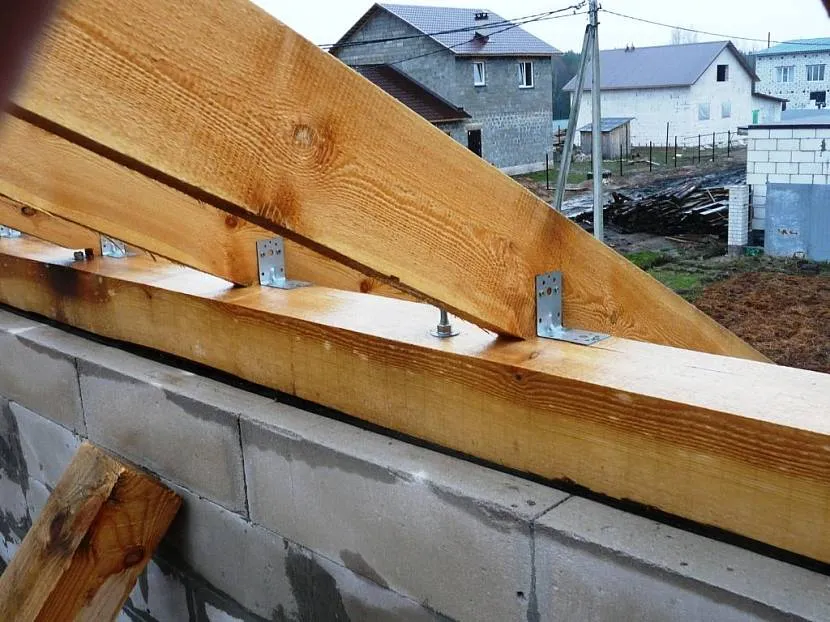

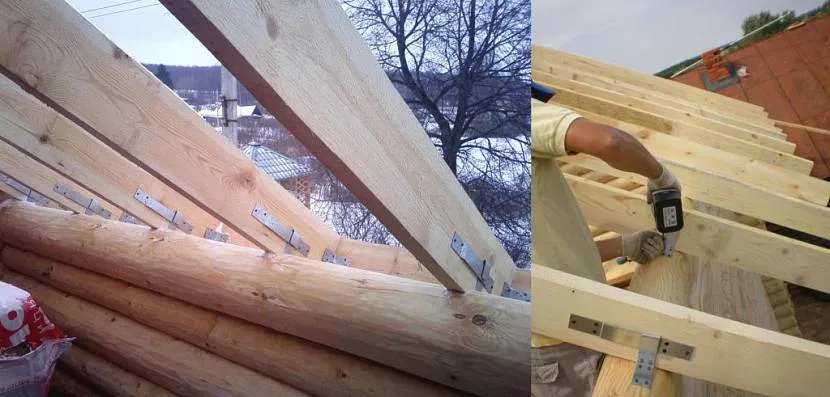

Следующий вид крепления – перфорированный уголок из оцинкованной стали. Самый удобный вариант, но максимально надежный. Для этого уголок просто устанавливают так, чтобы он своими монтажными полочками плотно прижимался к плоскости мауэрлата и стропильной ноги. Крепление проводят саморезами или гвоздями.

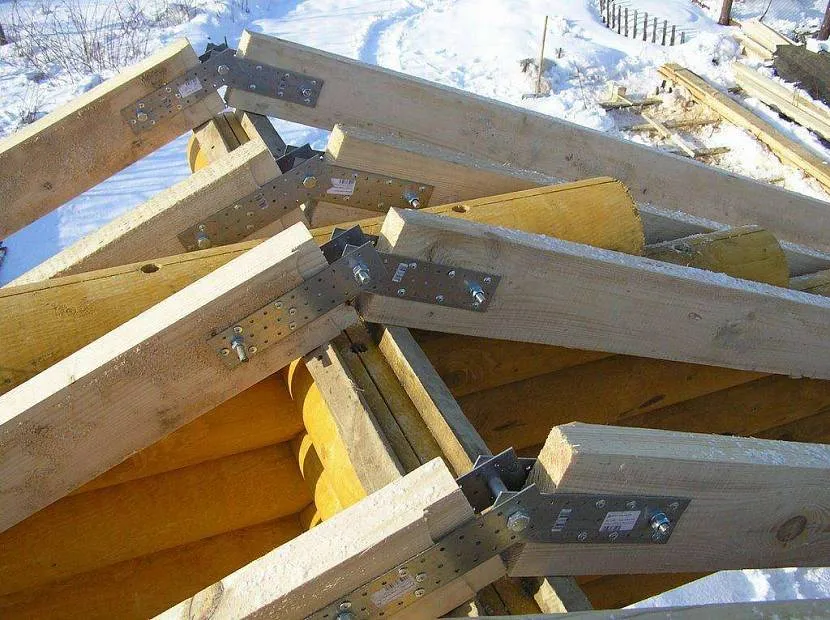

Крепить уголки можно не только саморезами или ершовыми гвоздями. Есть другой более надежный вариант, где используют болты. Правда, под них придется сделать отверстия, что увеличивает затратное время на проведение этого вида работ. Но в данном случае качество превыше всего. На фото ниже как раз такой вариант крепления показан. Обратите внимание, что к мауэрлату уголок крепится саморезами, а к стропильной ноге болтом. При этом один болт используется для соединения двух уголок, расположенных на противоположных торцах стропилы.
И еще один вариант крепления – на ползун. Это специального вида крепежный элемент, состоящий из двух частей. Одна крепится к мауэрлату, вторая к стропильной ноге. При этом обе части между собой соединяются не намертво. Это сделано специально для того, чтобы стропилы могли относительно мауэрлата смещаться при температурном расширении пиломатериала. А значит, будут отсутствовать нагрузки, которые действуют на стык двух деталей крыши. На фото ниже этот вариант соединения показан.
Соединение стропил с коньковым прогоном
Второй основной узел деревянной крыши – стык между стропильной ногой и коньковым брусом. На самом деле коньковый узел стропильной крыши очень сложен, потому что на нем стыкуются две стропильные ноги и брус. При этом все элементы располагаются в разных плоскостях, имеется в виду стропила и брус. А значит, для их соединения придется использовать не один крепежный элемент.

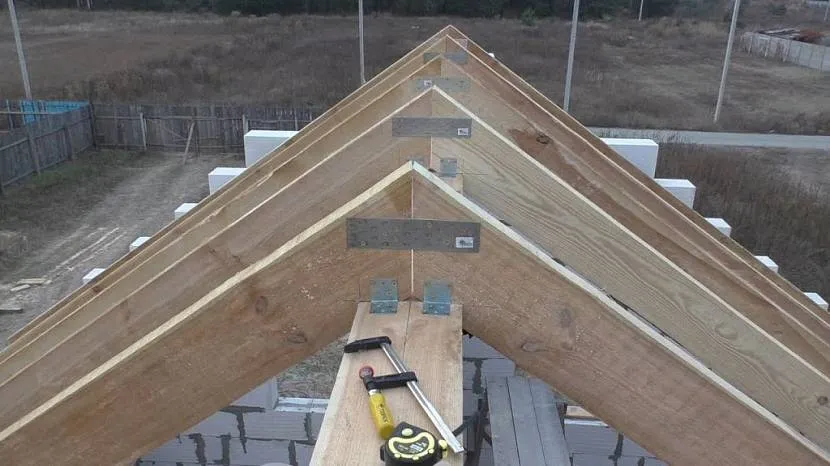

- Для соединения стропил между собой применяют перфорированную пластину. Их две, установленные с разных сторон стропильных ног для увеличения прочности и надежности.
- Перфорированные уголки, соединяющие стропила с мауэрлатом. Их четыре по две на каждую стропильную ногу, установленных с разных сторон.
Необходимо отметить, что крепления можно проводить не только саморезами или гвоздями. Нередко мастера используют болты для соединения парных крепежных элементов.

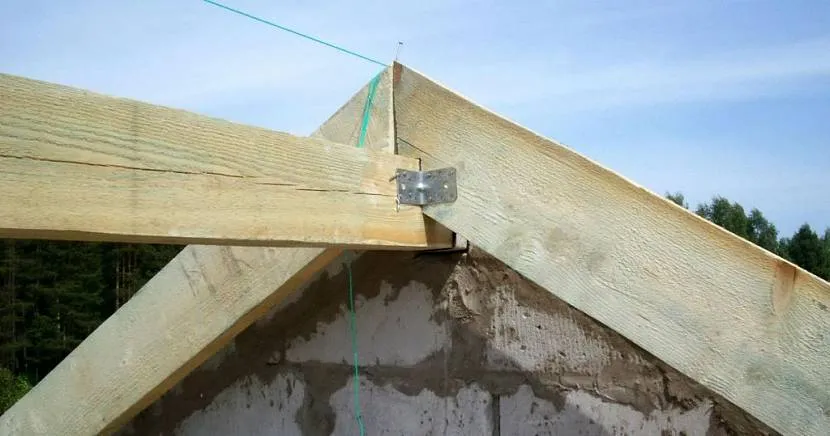

Обратите внимание на другой вид крепления. Здесь используют только уголки. Этот вариант применяют, если в качестве конькового бруса устанавливают доску толщиною 50 мм.

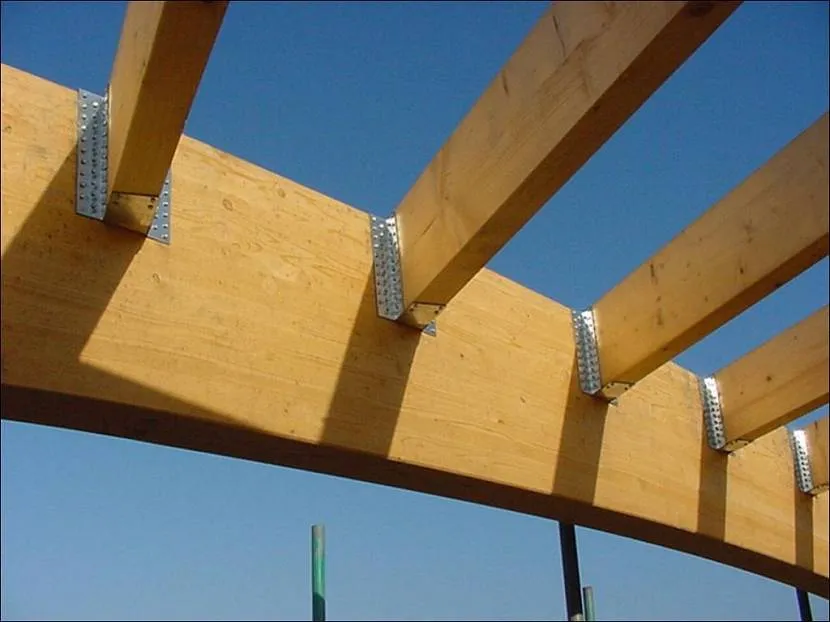

Еще один интересный вариант крепления стропильных ног к коньковому пролету, для чего используют специальные перфорированные профили сложной формы. По сути, это кронштейны, в которые вставляется стропильная нога. Кронштейн не только скрепляет детали между собой, он поддерживает стропилу, снижая нагрузки на ее конец.

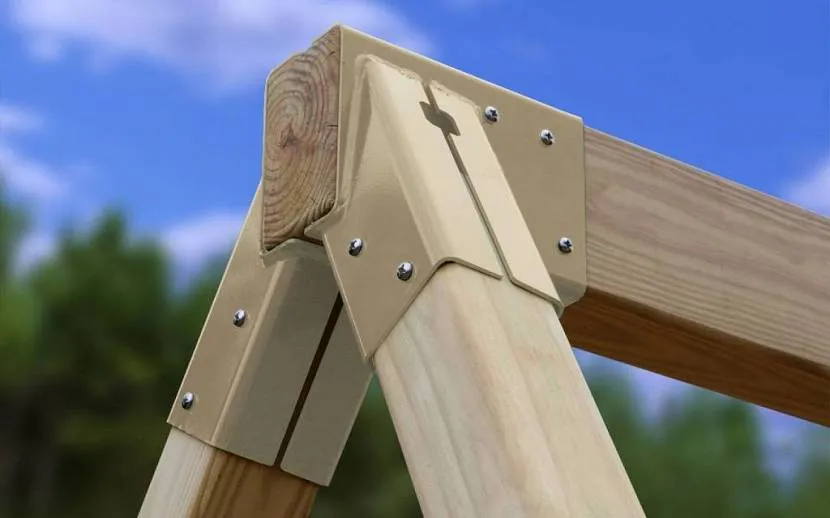

Обратите внимание на все вышеперечисленные варианты соединения стропил между собой. В них четко видно, что торцы стропильных ног стыкуются плотно друг к другу, для чего их приходится подпиливать под определенным углом. Можно обойтись без подпиливания, если использовать сложный крепежный замок, состоящих из нескольких пластин, которые соединяются между собой болтами. На фото ниже этот вариант соединения хорошо виден.
Соединение висячих стропил
Стропильная система этого вида отличается от наслонной тем, что в ней нет конькового прогона. То есть стропильные ноги в верхней части (коньковой) упираются друг в друга. Для того чтобы они не разъехались в разные стороны, стропила между собой соединяют горизонтальной затяжкой. Последняя – это доска, расположенная на любом расстоянии по высоте: сверху, снизу или посередине.
Необходимо отметить, что висячие стропила на крыше по отдельности не собираются. Из них на земле собирают фермы, которые в готовом виде устанавливают на крышу дома. При этом все элементы фермы между собой соединяют перфорированными пластинами.
В видео мастер рассказывает, как надо собирать стропильную ферму, используя перфорированные пластины и гвозди:
Другие виды узлов
Как было сказано выше, деталей в кровельной конструкции много. Поэтому расскажем и покажем еще несколько немаловажных узлов соединения.

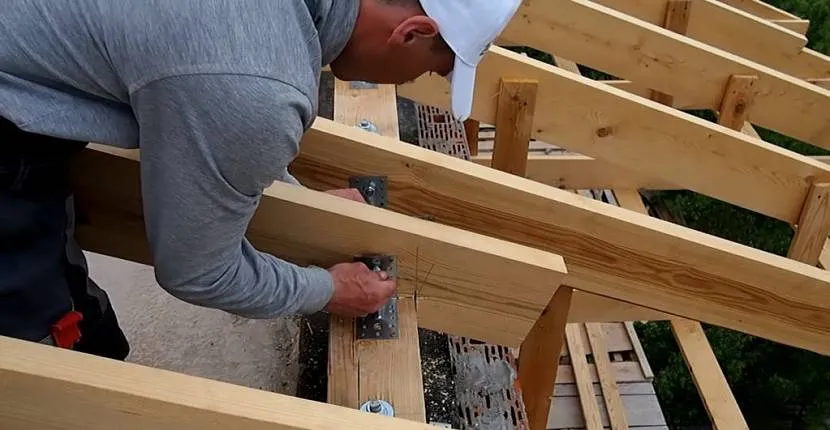

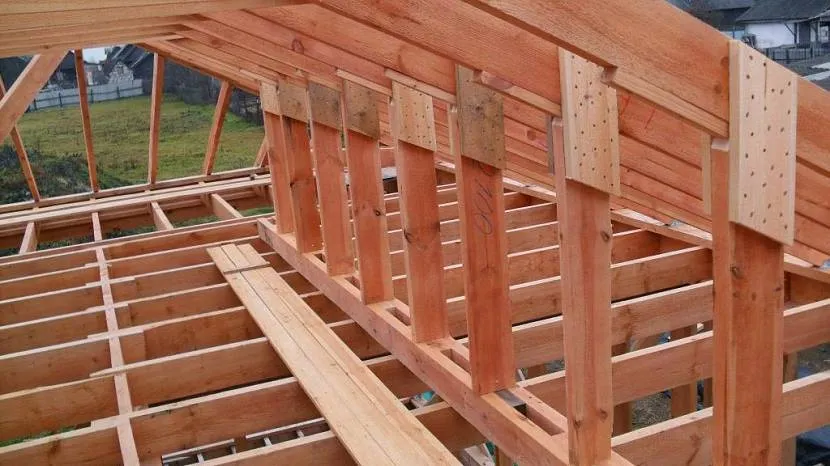

Если пролет дома больше 6 м, то под каждую стропилу устанавливают стойку, которая сама должна упираться или в бетонное основание, или в балку перекрытия. При этом соединение стойки со стропильной ногой проводят обычными досками, как показано на фото ниже. Хотя можно использовать перфорированные металлические пластины.

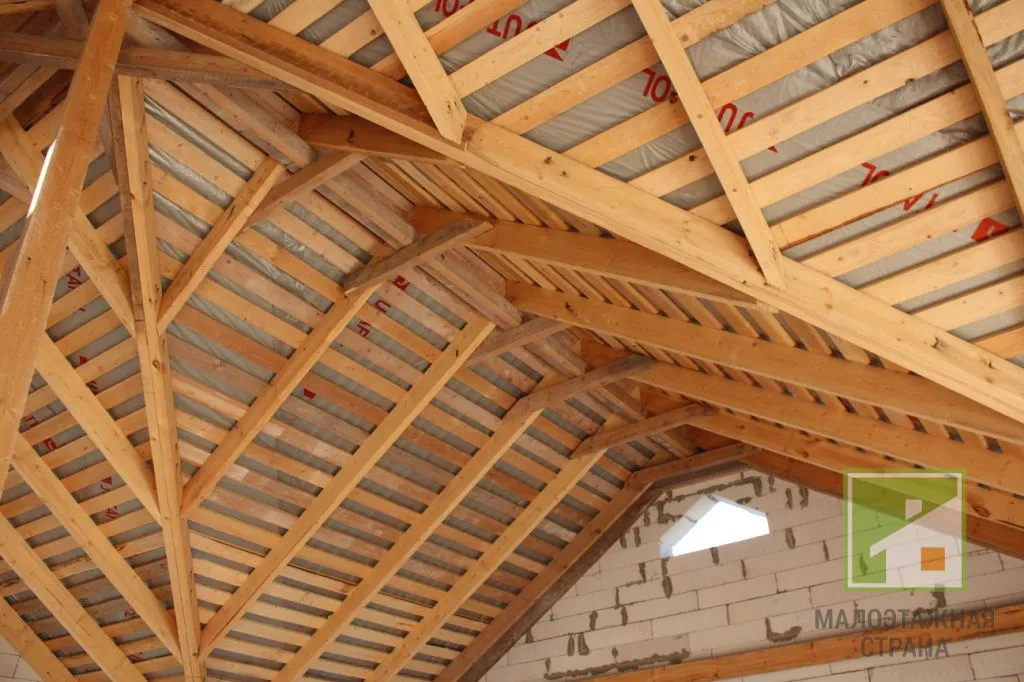

Под коньковый брус также устанавливают вертикальные опорные стойки, которые крепят между собой перфорированными пластинами. Но в некоторых кровельных конструкциях используют совершенно другой подход к решению установки конькового прогона. Под брус монтируют укосины из брусков, которые закрепляют к коньку специальными крепежными элементами, изготовленными из металла. На фото ниже показан один из вариантов такого типа крепежа.
Очень часто при сооружении стропильной системы возникает необходимость удлинить сами стропила. Сделать это несложно, при этом мастера используют несколько технологий, где применяют различные дополнительные крепежные элементы.
В видео показано один из вариантов удлинения стропил:
Кровельные конструкции – это несколько разновидностей их форм. Практически во всех моделях присутствуют большое количество одинаковых элементов. Но есть среди них одна конструкция, которая от других отличается значительно. Это шатровая крыша. Отличительная ее особенность – стропила соединяются верхними краями в одну точку, которая называется коньковым узлом.

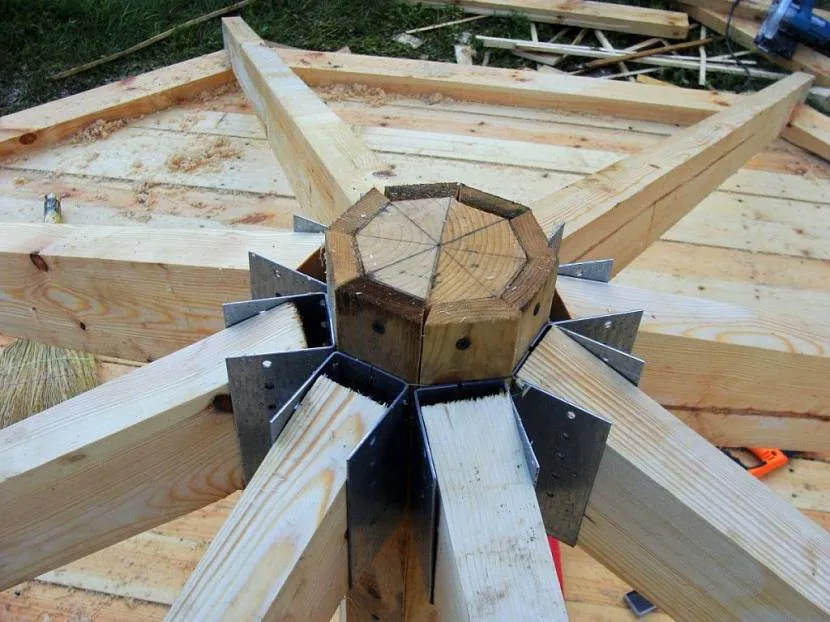

Так вот, чтобы соединить стропильные ноги между собой, необходимо опора, к которой они и крепятся. Существует несколько способов, обеспечивающих высокую надежность узла. На фото ниже показан один из них, в котором используются крепежные перфорированные металлические профили П-образной формы.
Заключение по теме
На самом деле нами рассмотрена всего лишь небольшая часть соединительных узлов крепления стропильной системы кровли. Но даже на их примере становится понятно многообразие деталей и узлов. То есть кровельная конструкция – система сложная, состоящая из большого количества разных элементов и деталей, которые соединяются между собой по-разному.
