Любое строительство представляет собой сложный комплекс мероприятий, и, возможно, одним из ключевых этапов является создание стропильной системы для крыши. Она осуществляет не только функции поддержки для покрытия, но и обеспечивает защиту всего здания от неблагоприятных воздействий окружающей среды. Если рассматривать, например, тему «соединение стропил», это может быть важной информацией для вас.

Виды соединений

Соединение стропильных ног и конькового бруса

Следует сказать, что основные отличия между соединениями, как правило, обусловлены местом их локализации. И, исходя из этого, узловые соединения стропил можно условно разделить на несколько обособленных групп:

• соединение стропильной ноги с мауэрлатом,
• соединение стропильных ног между собой,
• соединение стропильных ног и конькового бруса,
• соединение стропильных ног и дополнительных элементов стропильной системы (подкосов, раскосов, затяжек),
• соединение составных частей стропил при стыковании элементов.

Соединяем стропила в коньке

Каждый из этих узлов соединения может быть выполнен разными способами, осуществление которых в некоторой степени отличается с технологической стороны. Выполняться разные соединения будут с помощью различных крепежных элементов. Для лучшего понимания сути вопроса и нюансов выполнения работ, каждый из способов соединения стоит рассматривать отдельно.

Скрепление отдельных частей

Наращивание стропил встык

Встык. В качестве одного из основных способов соединения элементов стропильной системы следует рассматривать соединение встык. При таком соединении скрепляемые части упираются друг в друга. В основном этот метод применяется при наращивании длины элементов, например, стропильной ноги. Торцы составных частей, которые необходимо соединить, отпиливаются под углом 90⁰, после чего совмещаются и соединяются с помощью накладок. Можно использовать как обрезки деревянных досок, так и специальные металлические пластины.

Обратите внимание! Крепить накладки можно гвоздями или саморезами, но при этом нужно помнить, что располагать их нужно в шахматном порядке.

Косой прируб

Метод косого прируба. Следующим способом соединения частей стропильной системы является так называемый метод косого прируба. Этот прием также применяется при соединении составных частей стропильных ног между собой. В этом случае торцы соединяемых частей отпиливаются под углом 45⁰, после чего состыковываются друг с другом. После этого, сверлится сквозное отверстие, в которое вставляется резьбовая шпилька, при помощи которой элементы притягиваются.

Обратите внимание! При затяжке должны использоваться широкие шайбы для предотвращения возможности растрескивания элементов.

Внахлест

Внахлест. Еще одним вариантом скрепления отдельных частей в стропильной системе является соединение внахлест. Этот способ характеризуется тем, что соединяемые части накладываются друг на друга с некоторым заступом по длине и фиксируются саморезами или гвоздями. Таким образом, обычно соединяют составные части стропильных ног, если не хватает их длины. Этот же способ можно применять при сборе длинных стропил из трех составных частей, когда одна часть как бы зажимается между двумя другими и фиксируется саморезами.

Обратите внимание! Если используются составные стропильные ноги, то их жесткость должна быть равномерной по всей длине. Если этого не обеспечить, то кровля может деформироваться.

Соединение стропил между собой

Соединение стропил с коньковым прогоном

Что касается мест соединения стропильных ног между собой вверху, то тут тоже могут быть различные варианты.

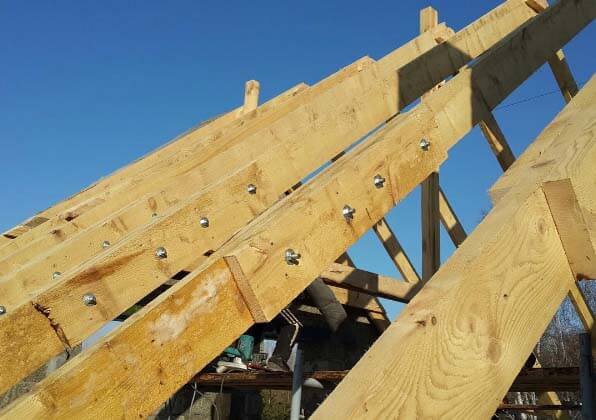

1. Стропила можно соединить внахлест. То есть речь идет о том, что стропильные элементы накладываются друг на друга, после чего сверлится сквозное отверстие и части притягиваются либо болтом с гайкой, либо резьбовой шпилькой. При этом обязательно должны быть подложены широкие шайбы с обеих сторон.
2. Стропила могут быть соединены под углом. Для этого торцы отпиливаются под нужным углом, стыкуются между собой или к коньковому прогону и стягиваются гвоздями или саморезами. При отсутствии конькового бруса, стропильные ноги могут быть соединены с помощью специальной крепежной пластины, которая накладывается с двух сторон. В сквозные отверстия в пластинах и стропилах вставляются болты или резьбовые шпильки, и элементы стягиваются.
3. Ещё один способ соединить стропильные ноги в коньке– это метод врубки в полдерева. При этом лобзиком или ножовкой на обеих стропильных ногах выпиливаются выемки, глубиной до половины толщины бруса. После чего части соединяются, и в месте стыковки выполняется сквозное отверстие, через которое при помощи болта производится притягивание элементов друг к другу.

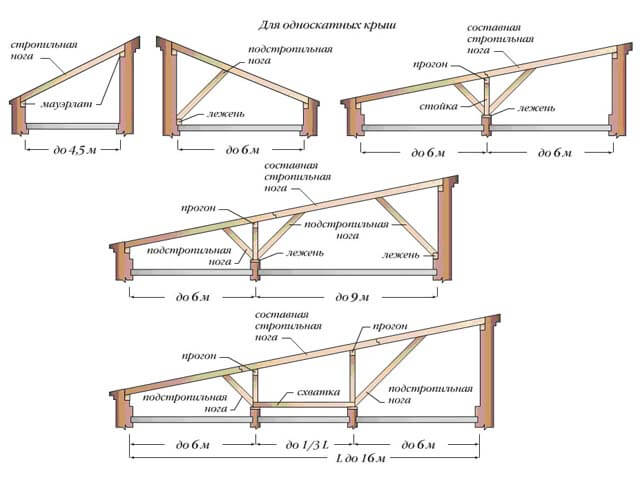

Схема соединения стропил

Соединение стропильных ног и мауэрлата

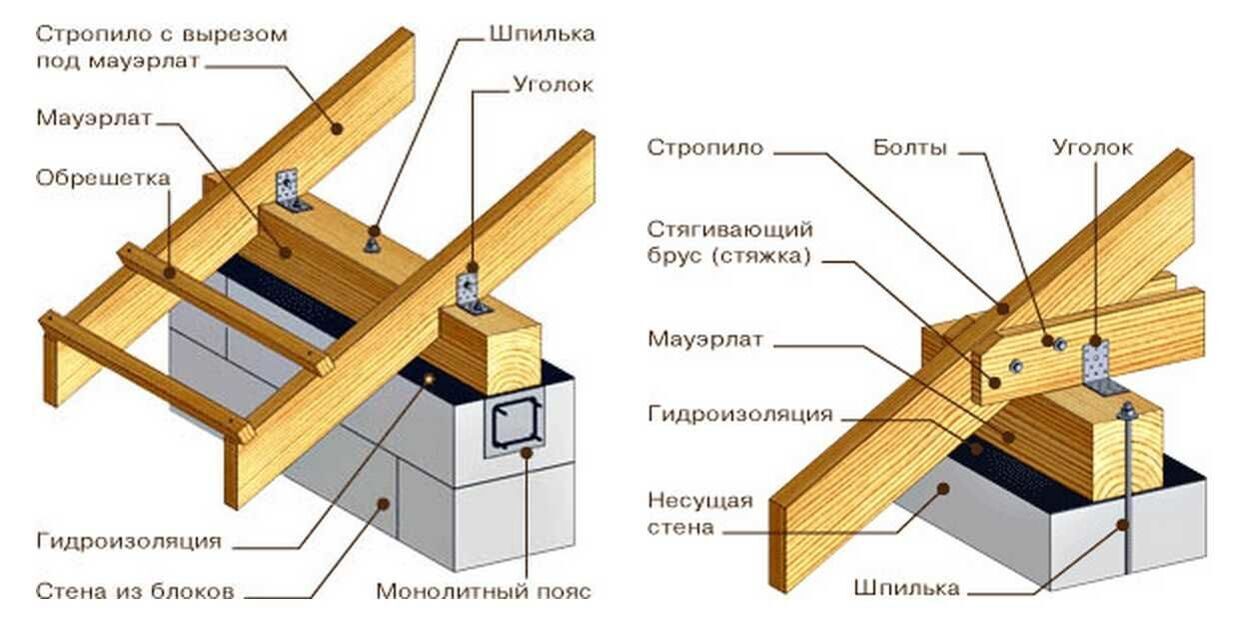

Крепление стропил к мауэрлату

Наряду с прочим, необходимо рассмотреть и способы соединения стропильных ног и мауэрлата. Этот узел соединения играет немаловажную роль, ведь именно благодаря ему происходит фиксация всей стропильной системы к остальному каркасу строения. Соединение может быть осуществлено несколькими способами.

Врубка

• Соединение при помощи врубки в стропильной ноге. В этом случае в стропильной ноге делается врубка, глубиной до трети толщины стропильной ноги, которая играет роль своеобразного паза. Назначение врубки в том, чтобы противодействовать различным смещениям стропильной ноги относительно мауэрлата. После установки элементов их фиксируют при помощи трех гвоздей, два из которых вбиваются под углом к плоскости мауэрлата, а третий вертикально. Таким образом, соединение получается достаточно прочным.
• Также стропильная нога может фиксироваться при помощи специально смонтированного опорного бруса. Его крепят на мауэрлат, и стропильная нога упирается в него. Для предотвращения смещения по бокам стропильной ноги устанавливаются фиксирующие металлические уголки.

Варианты крепления

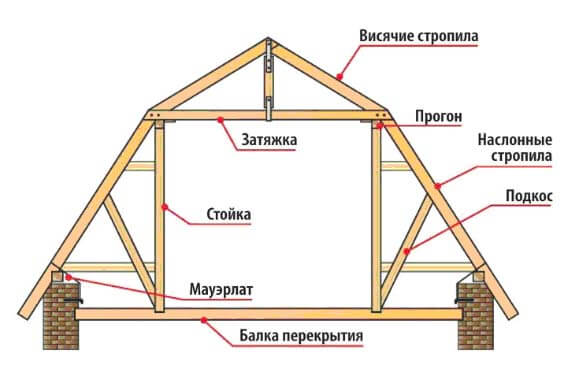

Что касается того, как соединяются дополнительные элементы стропильной системы, разнообразные подкосы, раскосы, затяжки и подпорки, то следует сказать, что это может быть осуществлено любым из перечисленных способов. Всё зависит от конкретного случая.

Стоит также добавить, что в качестве расходного материала, используемого при сборке стропильной системы, могут использоваться как привычные гвозди, так и саморезы, деревянные клинья, болты или резьбовые шпильки.

В заключение вышесказанного можно добавить несколько слов о том, что несмотря на то, каким способом будут крепиться отдельные элементы стропильной системы, важно помнить одно правило. Излишне жесткое крепление элементов крайне нежелательно. Дело в том, что дерево при перепадах температуры и влажности склонно в некоторой степени менять свои размеры, а именно, расширяться и сужаться. Это является естественным процессом.

Обратите внимание! Если сделать все крепления излишне жесткими, это может привести к нарушению целостности всей конструкции.

К слову говоря, некоторые деформации могут возникать и в результате усадок грунта, так что данное правило представляется достаточно актуальным в большинстве случаев.

Видео

В этом видеоролике показано, как соединять и сращивать стропила:

Последняя редакция: 18.05.2015

Как установить стропила на балки?

Установка стропил на балки — это один из этапов строительства крыши дома или другого сооружения. Этот процесс требует точности и аккуратности, чтобы обеспечить правильное расположение стропил и обеспечить прочность крыши в целом. Вот пошаговая инструкция, как установить стропила на балки:

1. Измерьте расстояние между балками: используйте линейку или измерительную ленту, чтобы измерить расстояние между балками, на которые вы планируете установить стропила. Это поможет определить длину стропил, которые вам нужно будет подготовить.

2. Подготовьте стропила: используя пилу, отрежьте стропила нужной длины. Убедитесь, что концы стропил обрезаны под правильным углом, чтобы они точно прилегали к балкам. При необходимости обработайте концы стропил ножом или шкуркой, чтобы они были гладкими.

3. Установите первое стропило: поставьте первое стропило на балку таким образом, чтобы его конец совпадал с краем балки. При необходимости поправьте положение стропилы так, чтобы она была ровной и вертикальной. Затем закрепите стропило на балке с помощью строительных скоб или металлических уголков.

4. Установите остальные стропила: продолжайте устанавливать стропила на балки, оставляя расстояние между ними, которое вы измерили на первом шаге. Периодически проверяйте, что все стропила находятся на одном уровне и имеют одинаковый угол наклона.

5. Закрепите стропила между собой: когда все стропила установлены, закрепите их между собой, чтобы создать жесткую конструкцию. Для этого можно использовать дополнительные балки, расположенные вдоль стропил, или использовать специальные металлические соединители.

6. Закончите установку: проверьте, что все стропила надежно закреплены и находятся на правильном уровне. Если необходимо, отрежьте концы стропил так, чтобы они были ровными. Затем вы можете продолжать укладывать кровельные материалы.

Важно учитыв

…ть, что процесс установки стропил на балки может немного отличаться в зависимости от конкретной конструкции и материалов, которые вы используете. Важно следовать инструкциям производителя и выполнять все работы с соблюдением безопасности. Не забудьте также проверить, что крыша имеет правильный уклон для отвода воды, чтобы избежать проблем с протечками.

Если у вас нет опыта работы с деревянными конструкциями, то лучше обратиться к профессионалам, которые смогут выполнить работу качественно и безопасно. Не стоит экономить на качестве материалов и работы, так как неправильная установка стропил может привести к опасным последствиям в будущем.
