В повседневных ситуациях часто возникает потребность в проверке нагрузки в двух или трех точках. В данной статье мы рассмотрим понятие сквозного коммутатора и способы его применения для эффективного управления нагрузкой.
1. Принцип работы сквозного переключателя 2. Схема двухточечного включения света 3. Трехточечное включение света 4. Видео
- Как работает проходной выключатель
- Где используется и что дает
- Схема включения света из двух мест
- Включение света из трех мест
- Видео
Как работает проходной выключатель
Фактически, сквозной переключатель — это обычный переключатель с центральным контактом в двух фиксированных положениях.

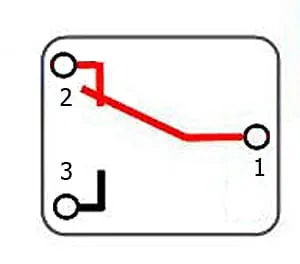

Схема подключения сквозного выключателя
Из приведенной выше схемы видно, что в одном положении переключателя контакт 1 (который является центральным) замыкается с контактом 2, в другом — с контактом 3 и размыкается с помощью второго. Конструктивно такое устройство выглядит как обычный настенный выключатель и имеет такие же габариты. Это позволяет использовать в быту сквозные выключатели вместо стандартных, с помощью которых вы включаете свет в комнате каждый день. Единственное внешнее отличие такого переключателя от обычного клавишного переключателя — две вертикальные стрелки, нанесенные на ключ, и дополнительный третий контакт для подключения к цепи. В некоторых случаях к задней части устройства подводится электрическая цепь.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники Спросите у специалиста Если у вас в руке устройство с ключом и у него 3 выхода, то не факт, что это сквозной выключатель. Точно сказать, что это за устройство, можно только после того, как тестировщик его вызовет.

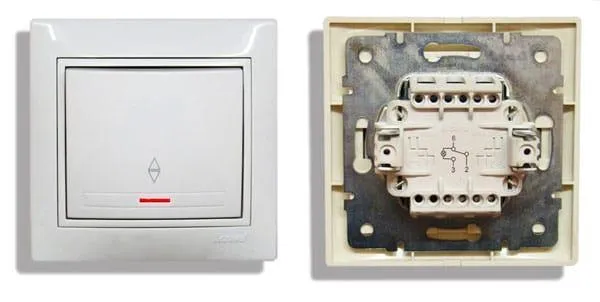

Внешний вид сквозного переключателя
Где используется и что дает
Это не означает, что сквозные переключатели используются повсеместно, но, тем не менее, в некоторых случаях они могут быть очень полезны. Предположим, вы живете в частном доме и часто приходите домой по ночам. Чтобы в темноте не пробираться от калитки к подъезду, можно конечно оставить аварийное освещение во дворе. Это не совсем дешево, но что поделать.
Но можно поступить иначе. Если на калитке установить проходной выключатель, второй на крыльце и соединить их особым образом (на схеме подключения ниже), то можно включить свет на калитке и выключить на крыльце. Что, если вы выйдете из дома? Схема работает в обратном направлении: включить на крыльце, выключить у ворот. Это главная особенность проходных выключателей.
Помимо описанного случая могут использоваться проходные устройства:
- На лестнице.
- На входе.
- В длинном коридоре.
- На приусадебном участке между хозяйственными постройками.
Схема включения света из двух мест
А теперь разберем схему включения света с двух мест и попробуем самостоятельно установить в нашем доме сквозные выключатели. Взгляните на фото ниже.

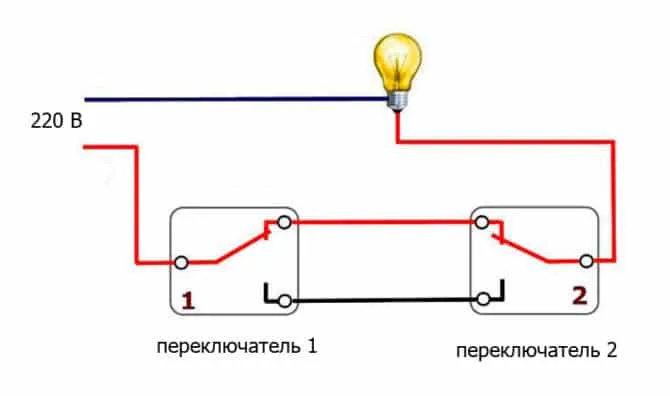

Электрическая схема управления лампой с двух точек
В положении переключателей, указанном на схеме, напряжение проходит на лампу и она перегорает. Если включить левое устройство, цепь питания оборвется и лампа погаснет. Для восстановления питания нужно еще и правую поменять. То же самое произойдет, если вы сначала повернете переключатели вправо, а затем влево. Итак, если переключатели находятся в одном положении, свет горит. Если в обратном направлении, он отключается.
Теперь попробуем оборудовать свой дом такой конструкцией, которая управляет светом с двух точек. Для реализации этой идеи вам потребуются:
- Два проходных переключателя.
- Триполярный и биполярный кабель.
- Напольная лампа.
В первую очередь определитесь с местами установки проходных переключателей (они показаны на схеме выше). Подготовьте посадочные места для переключателей, используя зубило и коронку, установленную на перфораторе или дрели.
Подготовка сидений с бетонным венцом и зубилом
Теперь каждое из посадочных мест необходимо соединить с ближайшей распределительной коробкой с пазом, пазом, в котором будет проложен провод. Сделать боек можно с помощью перфоратора, болгарки, так называемой «болгарки» (не забудьте установить на нее бетонный диск) или просто стамески. Можно даже напильником почесать — все будет зависеть от материала стены. Сделайте такую ширину и глубину канавки, чтобы внутри нее легко мог поместиться трехжильный провод.
Пуансоны с перфоратором, болгаркой и зубилом

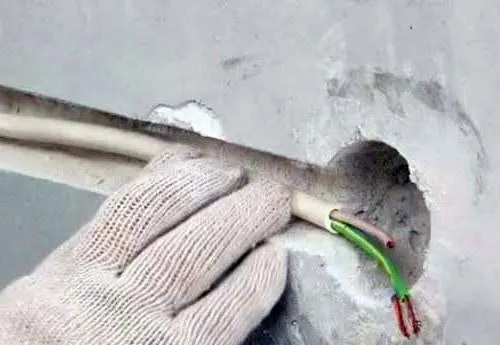

Проведите такую же линию между распределительной коробкой и местом установки, предложенным для устройства. В подготовленные пазы проложите провода: от выключателей до коробки трехпроводные, от коробки до лампы — двухпроводные. Если нитки новые и заведомо находятся в хорошем состоянии, я думаю, вы ничем не рискуете, если сразу заштукатурите их, чтобы они не упали вам на голову и не помешали вашей работе.
Прокладываем провода в штрабу

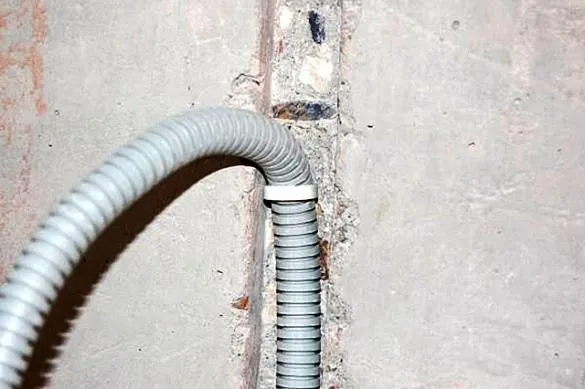

Если не полениться и вставить провод в провод, который ранее был вставлен в гофрированный рукав (шланг), вы упростите ремонт проводки при ее обрыве. Достаточно будет извлечь из тюбика пригоревшую нить и вставить новую.
Укладка проволоки в гофрированный рукав

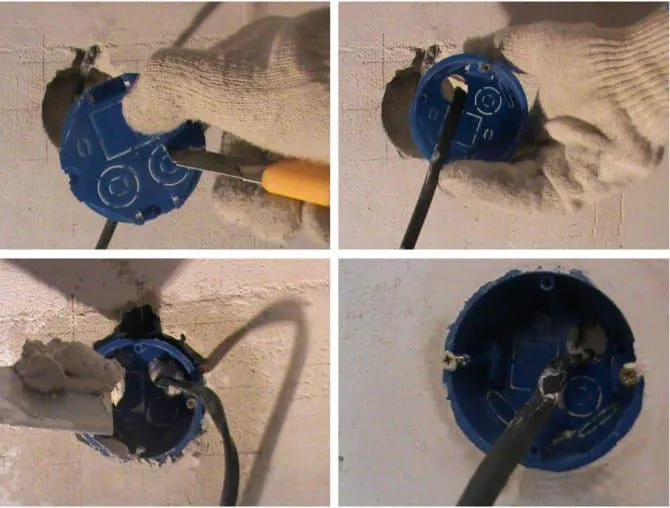

Установите пластиковую розетку в каждое из сидений, предварительно вставив провод. Обычно розетки закрепляют дюбелями или просто насаживают на раствор.
Монтаж розеток

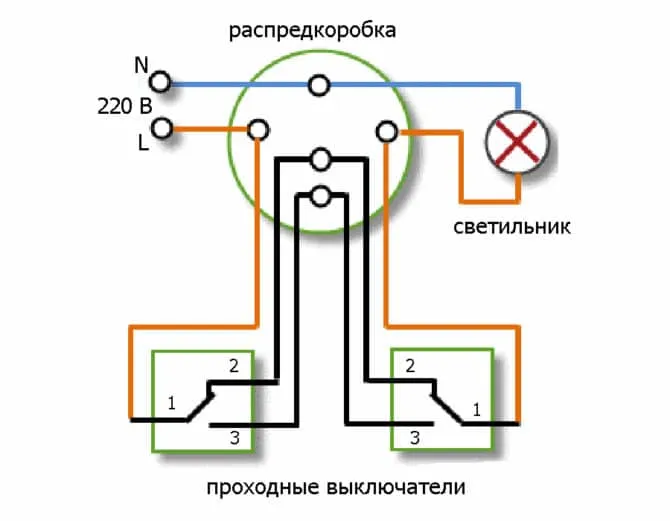

Осталось соединить все элементы схемы между собой и установить на место. Для этого модифицируем приведенную выше электрическую схему в соответствии с нашими потребностями:
Практическая схема управления двухместным фонарем

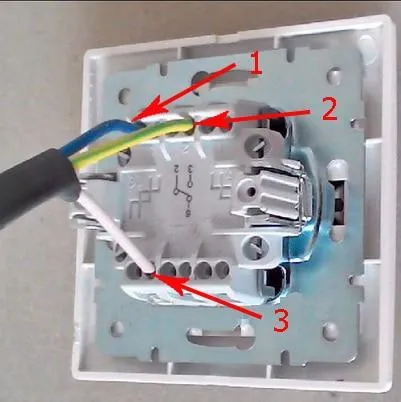

Подключая сквозной переключатель, не запутайтесь в его выводах. На диаграмме выше я пронумеровал их условно. На самом переключателе, как видно на фото ниже, нумерация и расположение центрального контакта могут быть любыми. Если вы не можете понять переключатель, возьмите тестер и поиграйте.
Нумерация проводов проходного переключателя и их расположение могут отличаться от предоставленных мной

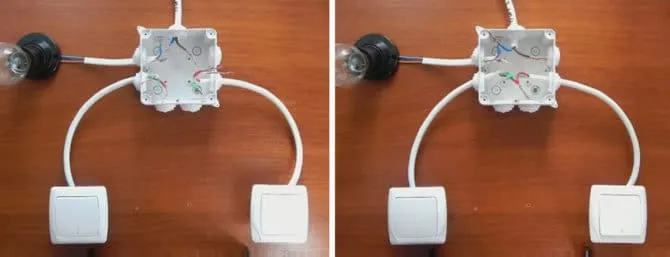

Ниже я привожу еще две фотографии, поясняющие подключение схемы:
Подключение проводов в распределительной коробке, где:
- зеленый — контакты 3-х сквозных переключателей.
- синий (ввод) — ноль;
- белый — контакты 1 сквозного выключателя;
- коричневый (вход) — фаза;
- красный — контакты 2-х сквозных выключателей;
Обратите внимание на то, что на выключатель подается фаза, а на лампу — ноль. Это было сделано не случайно. В такой схеме при выключенном свете лампа оказывается полностью обесточенной, и в ней можно смело менять лампочки и даже засунуть палец в розетку, чтобы погнуть незакрепленные контакты.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники Задайте вопрос специалисту Несмотря на то, что в потухшей лампе нет напряжения, я бы не рекомендовал лазить пальцами по розетке после простого щелчка переключателя. А если все же хочется войти, необходимо предварительно обесточить квартиру. Если лампочка перегорела, невозможно определить, горит ли свет, простым взглядом на сквозной выключатель.
Стоит отметить, что также существуют двухклавишные проходные переключатели, с помощью которых можно управлять двумя независимыми нагрузками с нескольких точек. Конструктивно они представляют собой две обычные втулки, собранные в одном корпусе и имеющие соответственно шесть контактов.

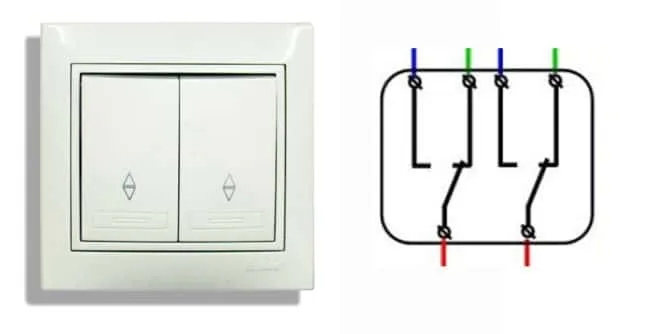

Двухклавишный переключатель и соответствующая схема подключения
Включение света из трех мест
Но что, если вам нужно управлять одним и тем же освещением с трех позиций? Для начала попробуем собрать электрическую схему такого устройства.

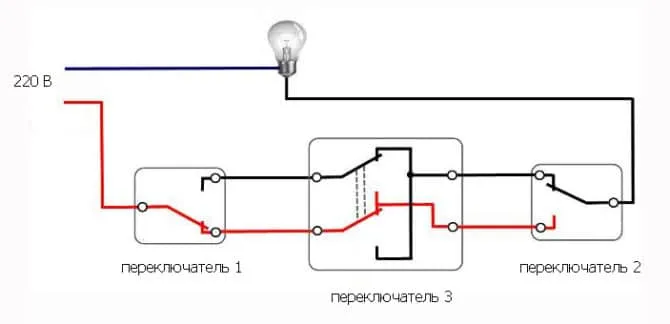

Цепь управления трехместным фонарем
Здесь помимо обычных переключателей, с работой которых вы уже сталкивались, используется еще один, который местами меняет местами строки. Я не буду вдаваться в подробности алгоритма этой схемы. Просто мысленно перебросьте выключатели, и вы поймете, что каждый из них может как включить лампочку, так и выключить ее.

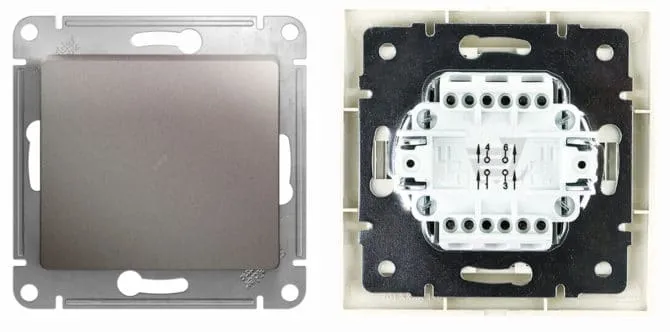

Что это за переключатель между контрольными точками и где его взять? Оказывается, они тоже производятся промышленностью и называются помесными. Внешне такое устройство похоже на обычный выключатель, только стрелки на нем расположены не вертикально, как на КПП, а горизонтально, и опять же не всегда. Выводов у такого устройства не три, а четыре.
Этот кросс-переключатель внешне не отличается от обычного и понять, что вы держите в руках, можно просто по схеме, напечатанной на обратной стороне

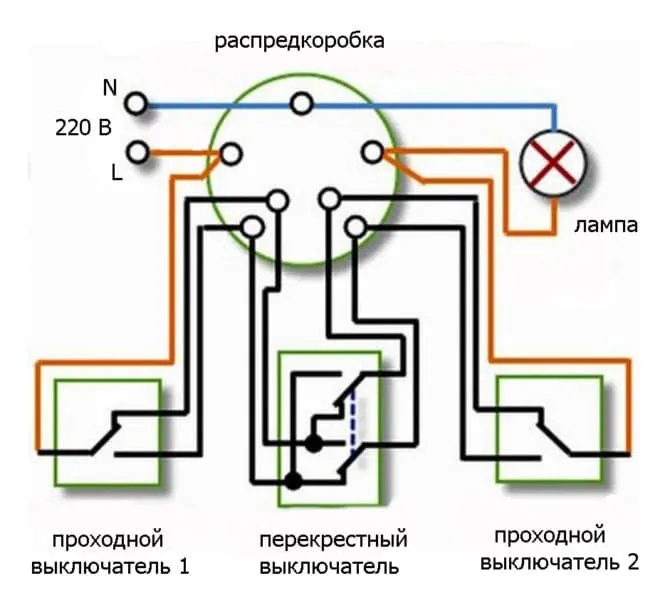

Напоследок приведу практическую схему подключения на тот случай, если вы решите установить такую конструкцию самостоятельно.
Практическая схема тройного переключателя
Обратите внимание, что для его реализации также потребуется четырехжильный кабель. Его роль отлично сыграет два стержня, сложенные пополам. Просто расширите штрабу и не забудьте перед прокладкой проводов прозвонить и пометить концы.
Итак, вы узнали, как управлять освещением с двух или даже трех точек. Теперь при желании вы можете самостоятельно организовать такое управление освещением или любой другой нагрузкой в вашем подъезде, доме или на своем приусадебном участке.
