Сегодня деревянная стропильная система по-прежнему остается наиболее востребованным способом обустройства скатных крыш. Размеры таких крыш могут варьироваться, и поэтому соединение стропил и балок для оптимизации использования древесины применяется практически во всех случаях.
Деревянная стропильная система считается самой популярной при обустройстве разного рода скатных крыш.
Три способа сращивания балок
На больших кровлях размеры стропильных ног в длину могут доходить до 7-12 м, в то время как ходовой стандарт для бруса составляет порядка 6 м. Конечно можно сделать длинные стропила под заказ, но обойдутся они на порядок дороже, поэтому сращивание без потери качества является прекрасным выходом.
| Иллюстрации | Рекомендации |
 |

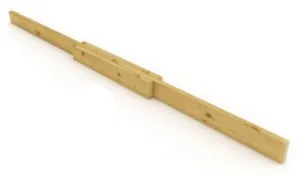

Способ №1. Сращивание встык.
Сращивание при помощи 2 деревянных накладок считается простым и весьма надежным способом соединения. Вы накладываете своеобразную шину с обеих сторон на стропильную ногу и сбиваете ее. В данном случае главное не экономить на накладках. В качестве накладок лучше использовать тот же брус. На каждую сторону балки накладки должны заходить на расстояние от 1 м. |
 |

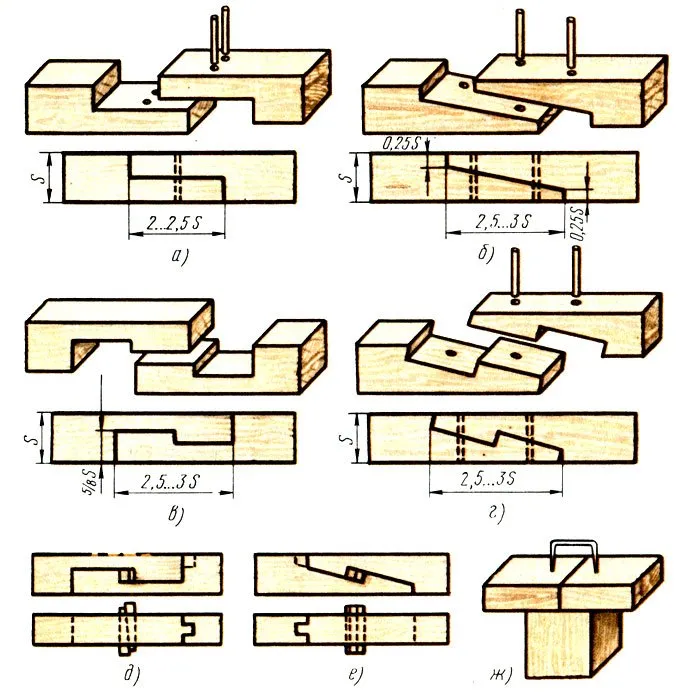

Способ №2. Косой прируб.
Показанные на схеме слева варианты соединений относят к одному способу под названием косой прируб Главное здесь, чтобы с обеих сторон смежные секции упирались в порожек. Такой прием обеспечивает прочность на сжатие. Стыковка выполняется шпильками, но на этом мы остановимся чуть позже.
|
 |

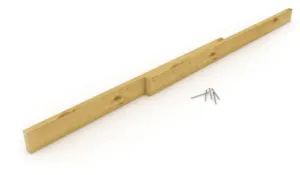

Способ №3. Стыковка внахлест.
Едва ли не самый простой и популярный способ стыковки. Единственный минус здесь в том, что верхняя и нижняя точки стыковки не совпадают из-за смещения, но на больших прогонах это практически не играет роли. |
Тонкости обустройства стыковочных узлов
Нарастить стропильную ногу до нужных размеров — это только часть дела, ее еще нужно состыковать с нижней опорной балкой и правильно прикрепить к коньковому брусу. Но для начала давайте разберемся, при помощи чего такое крепление выполняется.
Основные крепежные элементы
Каждый узел нужно как-то крепить, сам он держаться не будет и здесь есть несколько вариантов:
- Гвозди — крепление гвоздями самый простой и распространенный способ фиксации. Существует 2 вида гвоздей — гладкие и ершеные. Гладкие привлекательны по цене, но для прочности их нужно набивать в полтора раза больше. Ершеные чуть дороже, зато они имеют заусенца, которые при входе в массив цепляются там намертво;

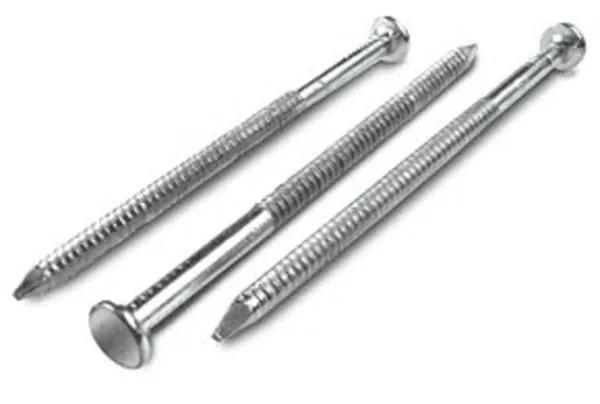

Ершеные гвозди в деревянном массиве держатся на порядок лучше, чем гладкие.

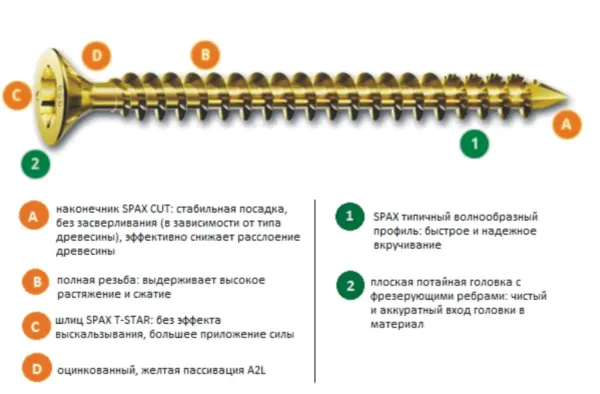

- Саморезы — фиксация саморезами, по сравнению с гвоздями на порядок качественней. Плюс саморезы всегда можно выкрутить, а те же ершеные гвозди извлечь весьма проблематично;
Для монтажа стропильной системы лучше использовать саморезы с антикоррозийным покрытием.

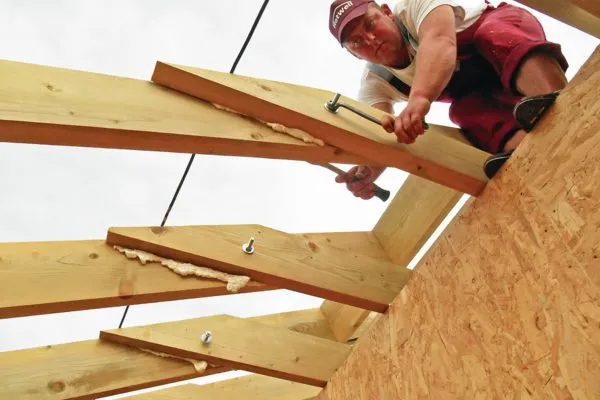

- Шпильки — металлические шпильки и болты считаются самым прочным и надежным видом стыковки. Правда под них нужно вначале просверлить сквозное отверстие и только после этого узел можно стянуть при помощи гаек. Для прочности под гайки обязательно подкладываются широкие шайбы, плюс ставится гравер и контргайка;
Стягивание узлов шпильками считается самым надежным.
- Скобы — в недавнем прошлом гвозди, и металлические скобы были основными способами крепления. Сейчас мастера больше переходят на соединение стропил пластинами, тем не менее, для страховки во многих ответственных узлах по-прежнему забиваются мощные скобы.

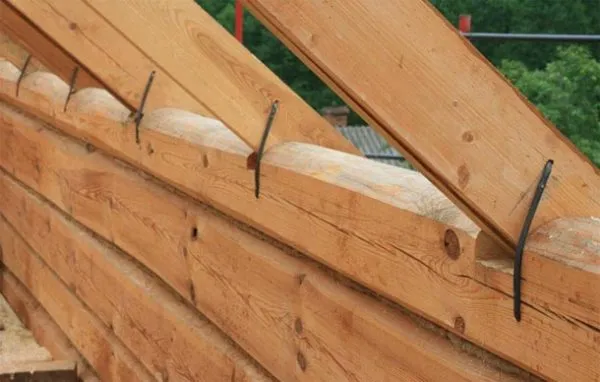

Металлические скобы используются практически в каждой стропильной системе.
Варианты соединения в районе конька
Существует несколько распространенных способов соединения стропильных ног в районе конька. Выбор того или иного способа зависит от вида стропильной системы и наличия или отсутствия конькового прогона.

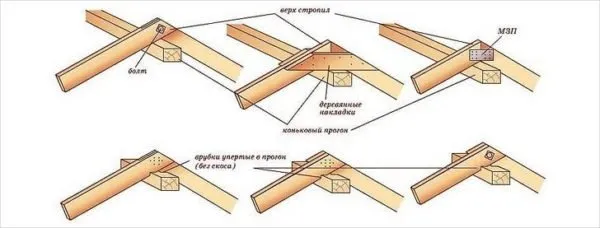

Наиболее распространенные способы соединения стропильных ног в районе конька.
- Самым простым соединением считается стыковка внахлест. Здесь смежные балки просто накладываются друг на друга, после чего по центру высверливается сквозное отверстие и узел скрепляется болтом или шпилькой. Соединение считается подвижным, поэтому узел должен опираться на коньковый прогон;
- Более сложным видом считается соединение типа шип-паз. При такой стыковке в одной из стропильных ног выбирается паз, а на другой вырезается шип. При соединении бруски заходят друг в друга и фиксируются саморезами или гвоздями. Стыковка относится к жестким, поэтому может выполняться как с коньковым прогоном, так и без него;
- Соединение вполдерева похоже на предыдущий вариант, только в этом случае на смежных стропильных ногах вырезаются пазы в половину толщины бруса и после стыковки, узел также скрепляется саморезами или гвоздями;

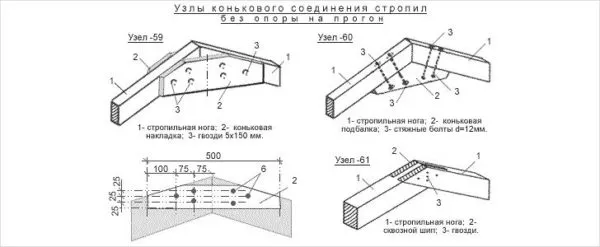

Варианты жесткой стыковки стропильных ног без опоры на коньковый прогон.
Стыковка стропильных ног при помощи накладок может выполняться как в жестком, так и в подвижном вариантах. Жесткие разновидности стыковки не требуют опоры на коньковый прогон, а шарнирное соединение выполняется только в связке с коньковым прогоном.

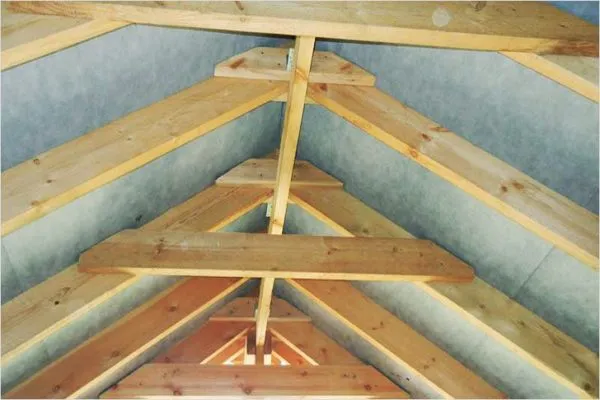

- Жесткое соединение при помощи двух деревянных накладок применяется довольно широко. Зачастую накладки фиксируются несколькими сквозными шпильками. Помимо стыковки такие накладки еще исполняют роль поперечных затяжек, поэтому их может быть несколько;

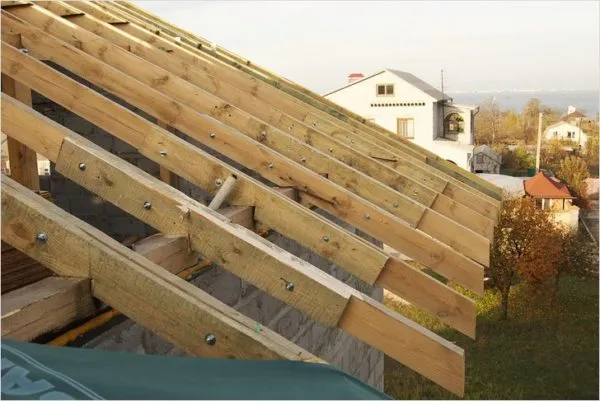

Деревянные накладки выступают как дополнительные элементы и исполняют роль поперечных затяжек.

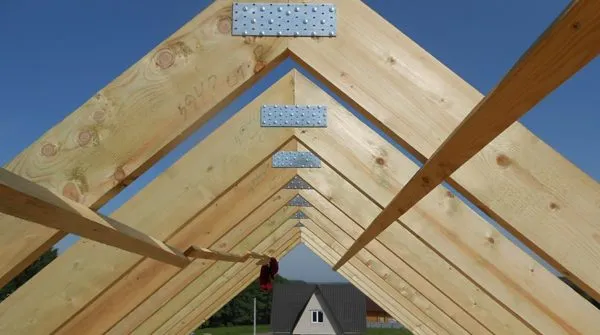

- Металлические накладки бывают нескольких видов. Самый простой вариант это перфорированная пластина, которая фиксируется в нескольких точках, тем самым обеспечивая жесткое соединение. Как вариант, вместо пластины может прикручиваться уголок. Так соединение стропил уголками используется для вальмовой крыши;

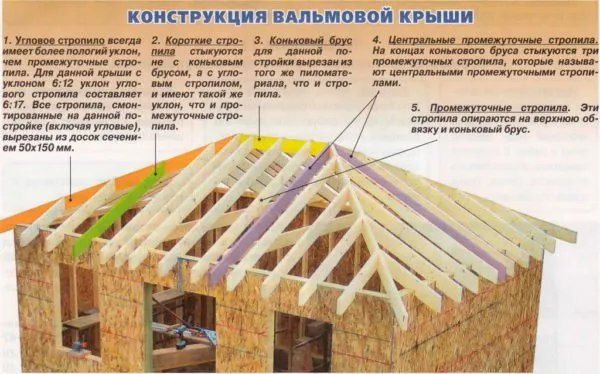

На вальмовой крыше стропила стыкуются уголками через коньковый прогон.
- Для обеспечения подвижного соединения из металлических накладок собирается шарнирный узел, который скрепляется металлической шпилькой. Подвижный шарнирный узел обычно монтируется на крышах деревянных домов для компенсации деформаций при усадке дома.

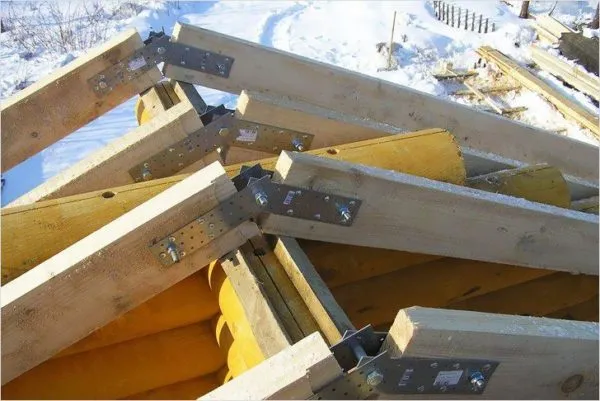

Подвижный шарнирный узел компенсирует деформации при усадке дома.
Стыковка стропил со стенами дома
Любая стропильная система опирается не на несущие стены дома, а на так называемый мауэрлат. Он представляет собой брус большого сечения. Если дом блочный или кирпичный, то стропильные ноги с мауэрлатом стыкуются жестко. То есть в стропильной ноге делается треугольный вырез, который и опирается на мауэрлат.
В блочных домах стропила с мауэрлатом стыкуются жестко.

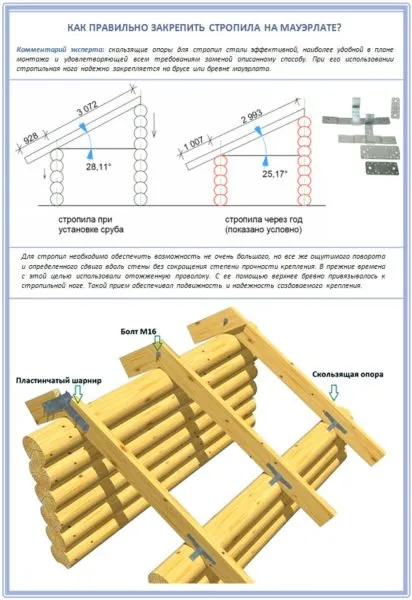

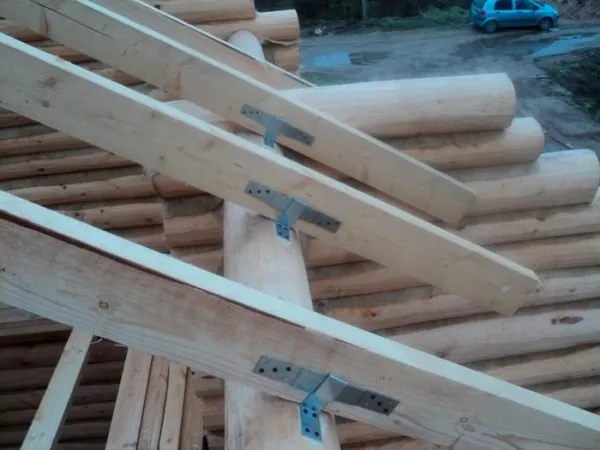

Деревянные дома первые несколько лет довольно сильно усаживаются, поэтому здесь используются скользящие крепления стропил к мауэрлату. То есть балка опирается на брус и с обеих сторон прикручиваются подвижные металлические крепления.
Скользящее соединение стропил используется только на крышах деревянных домов.
Вывод
Соединений подходящих для любых стропильных систем в принципе не существует. Мы описали наиболее часто встречающиеся виды конструкций, опираясь на данные рекомендации, вы легко сможете выбрать подходящее соединение стропил. На видео в этой статье есть дополнительные рекомендации по обустройству стропил. Если остались вопросы, пишите в комментарии, постараюсь помочь.
В деревянных домах все соединения стропил делаются подвижными.
