Схема работы внутреннего проточного водонагревателя

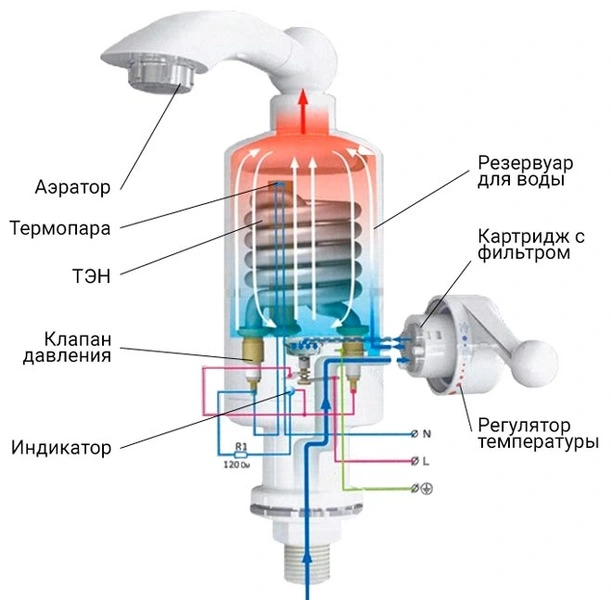

Рассмотрим устройство проточного водонагревателя.

Процесс весьма прост: вода, протекая через тепловой элемент, нагревается, при этом температура зависит от мощности теплового элемента (ТЭНа) и скорости потока воды. Этот принцип лежит в основе работы проточного водонагревателя.

Очевидно, что чем больше мощность нагревателей и меньше скорость течения воды, тем сильнее она нагреется.

Основной минус его – это, пожалуй, самое неэкономное устройство в доме. Газовые водонагреватели гораздо экономичнее.

Но, как обычно, сначала немного теории. А что касается того, как установить и отремонтировать водонагреватель – у меня есть статья Установка и ремонт проточных водонагревателей.

Ссылки на статьи на Дзене — в конце статьи.

Отличие проточных водонагревателей от накопительных

Отличие видно сразу, из названия – вода протекает или накапливается. Плюсы и минусы (или отличия) этих двух типов водонагревателей перечислены ниже.

Характеристики электрических водонагревателей

1. Размеры и масса нагревателя. У проточного размеры гораздо меньше, его можно вообще спрятать под раковиной или например в шкафчике рядом, вес его около 1 кг. Накопительный представляет собой большой бак емкостью около 200 литров, соответственно и вес его в “заряженном” состоянии – более 200 кг. Накопительные водонагреватели емкостью более 200 литров устанавливаются, как правило, в напольном варианте.
2. Потребляемая мощность. Этот параметр очень важен с точки зрения электрики, далее в статье ему будет уделено большое внимание. У проточного нагревателя она очень большая, и может быть сравнима с мощностью, которую потребляет вся квартира – 7 кВт и выше. Накопительный нагреватель потребляет электроэнергии меньше – 1,5…3 кВт в час
3. Скорость нагрева воды. Главный плюс проточного водонагревателя – скорость работы. Открыл краник – и уже через пару секунд “тёпленькая пошла”. Накопительный же греет сразу весь объем, и для нагрева воды до нормальной температуры может понадобиться до часа времени.
4. Цена. Тут разница ощутима, для проточных цена составляет 2500-4000 руб., цена накопительных – в 2-3 раза выше. “Нормальный” накопительный водонагреватель начинается с цены 7000, но опять же, всё сильно зависит от желаемых параметров.
5. Проточные я бы ещё разделил на 2 группы по конструкции. Есть такие, у которых есть просто выход под полдюймовую трубу (шланг), и дальше его можно подключать куда хочешь. А есть такие, у которых в конструкции предусмотрен кран или шланг с душем.

Какой водонагреватель выбрать – накопительный или проточный?

Если к вопросу нагрева воды вы решили подойти основательно, то лучше пойти на затраты и выбрать накопительный водонагреватель.

Запланировали через час покупаться и помыть посуду – включили его, помылись-побрились, и выключили. И вода ещё долго (несколько часов) будет остывать, её можно использовать, не расходуя электричество.

Если же нужна горячая вода здесь и сейчас, или ограничены в средствах, или некуда ставить этот огромный бак – то конечно, лучше выбрать компактный, проточный водонагреватель. Но тут надо особо подойти к электропитанию, о чём будет сказано ниже.

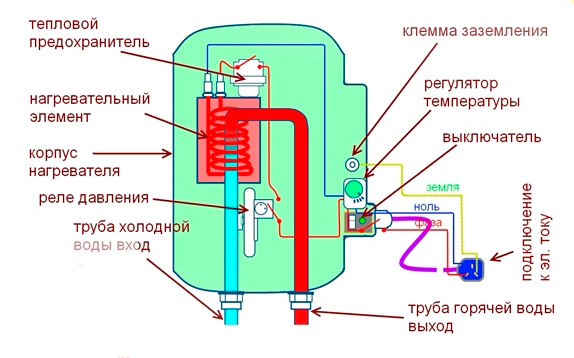

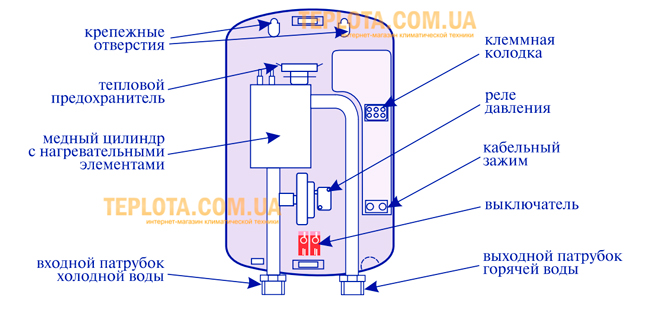

Схема и устройство проточного водонагревателя

Электрическая принципиальная схема проточного водонагревателя Termex System приведена ниже. Схема взята из инструкции, которую можно будет скачать в конце статьи.

Итак, что “под капотом” у этого водонагревателя и как работает его электросхема?

• М — датчик протока, который замыкает свои контакты, если только есть достаточный поток воды. То есть, если вода течет слабо либо её совсем нет, он не включится, и схема работать не будет.
• Р — реле управления мощностью, включается от датчика протока М. Это реле своими контактами включает питание ТЭНов.
• Т1 – температурный датчик, Т2 – температурный датчик с механическим включением, служат для предотвращения перегрева нагревательных элементов. Если эти датчики сработали, ТЭНы уже не включатся. В случае срабатывание датчика Т2 его можно после остывания включить вручную.
• ТЭН1, ТЭН2 – электронагревательные элементы, в данном приборе включаются одновременно.
• Н — неоновый индикатор, на передней панели.
• L – Фаза, Line
• N – Ноль, Neutral
• Е — Земля, Earth

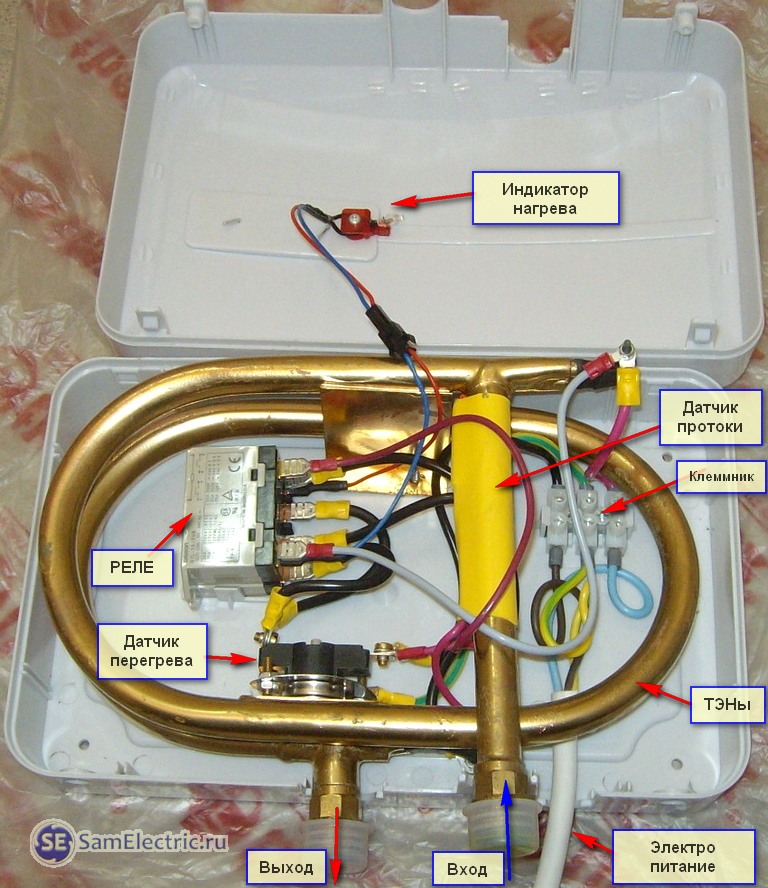

Устройство реального проточного нагревателя воды рассмотрим на фотографии:

Как видим, датчик перегрева – один (Т1, у него один контакт, через который питаются оба ТЭНа). Производитель в инструкции предупреждает, что может менять схему и конструкцию на своё усмотрение.

На фото не видно, как отдельно питаются два ТЭНа.

Тут стрелкой показана пимпочка (Сброс), на которую надо нажать, если сработал датчик перегрева .

А вот фото, на котором видны параметры реле:

Устройство и схема водонагревателя Thermex Stream

Термекс Стрим устроен попроще, вот фото его внутренностей:

В Стриме схема упрощена – нет реле. Датчик наличия потока воды (датчик протока, датчик давления) как обычно предохраняет от сухого хода, термореле – от перегрева.

Вот схема водонагревателя из инструкции:

Инструкции к проточным водонагревателям

Ниже привожу инструкции к нагревателям, о которых идет речь в статье. Перед началом использования их надо внимательно прочитать. Особенно разделы, где написано как включать-выключать воду и электропитание.

• THERMEX_System_manual / Проточный электрический водонагреватель THERMEX System. Руководство по эксплуатации. Назначение, технические характеристики, комплект поставки, описание и принцип действия, эксплуатация, схема электрическая., pdf, 4.66 MB, скачан: 4476 раз./

• THERMEX_Stream_manual / Проточный электрический водонагреватель THERMEX Stream. Руководство по эксплуатации. Назначение, технические характеристики, комплект поставки, описание и принцип действия, эксплуатация, схема электрическая., pdf, 6.58 MB, скачан: 3989 раз./• THERMEX_Combi_manual / Проточный электрический водонагреватель THERMEX Combi. Руководство по эксплуатации. Назначение, технические характеристики, комплект поставки, описание и принцип действия, эксплуатация, схема электрическая., pdf, 6.89 MB, скачан: 2825 раз./

На этом всё, вопросы по устройству и схеме проточных водонагревателей прошу задавать в комментарии!

Статьи по теме электрического нагрева на Дзене:

Источник статьи

Если интересны темы канала, заходите также на мой сайт — https://samelectric.ru/ и в группу ВК — https://vk.com/samelectric

Не забываем подписываться и ставить лайки, впереди много интересного!

Обращение к хейтерам: за оскорбление Автора и Читателей канала — отправляю в баню.

Нужно ли сливать воду из накопительного водонагревателя?

Да, иногда необходимо сливать воду из накопительного водонагревателя, чтобы предотвратить накопление осадков и отложений, которые могут негативно повлиять на работу водонагревателя и уменьшить его срок службы.

Частота слива зависит от конкретной модели водонагревателя и условий его эксплуатации. В общем случае рекомендуется проводить слив воды из накопительного водонагревателя раз в 6-12 месяцев.

Процедура слива воды из накопительного водонагревателя может немного отличаться в зависимости от модели, поэтому перед началом следует ознакомиться с инструкцией пользователя, которая обычно прилагается к устройству. В общем случае процедура заключается в следующем:

1. Выключите водонагреватель и отключите его от электрической сети.

2. Закройте подачу холодной воды к водонагревателю.

3. Подсоедините шланг к крану слива, который обычно находится на дне водонагревателя.

4. Поместите другой конец шланга в ведро или другой контейнер.

5. Откройте кран слива и дайте воде стечь до тех пор, пока она не станет чистой и прозрачной.

6. Закройте кран слива, отсоедините шланг и верните водонагреватель в рабочее состояние.

Обратите внимание, что слив воды из накопительного водонагревателя может привести к потере некоторого количества воды и снижению давления в системе, поэтому перед началом процедуры убедитесь, что вы приняли необходимые меры предосторожности.
