Большие возможности для самодельного мастера открывают универсальные складные подпорки. Это приспособление с переменной геометрией легко хранить и быстро устанавливать, а его изготовление может быть выполнено за несколько часов.

Конструкция и варианты использования

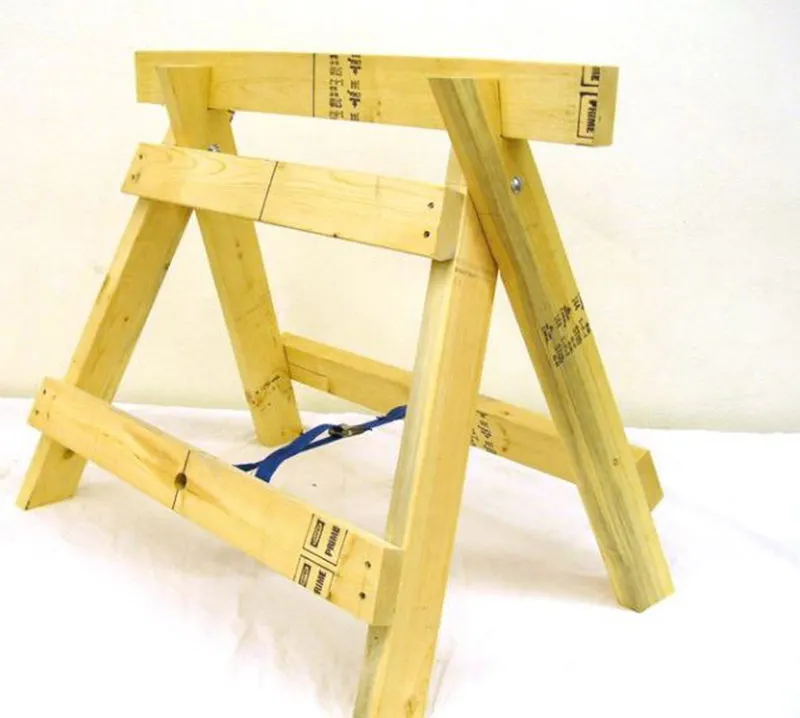

В отличие от классических козелков универсальные козлы раскладные, что облегчает хранение и транспортировку. Конструкция столярно-строительного приспособления имеет вид:

  • ножки с распорами, шарнирно соединенные между собой
  • съемная опорная перекладина
  • ременная стяжка внизу

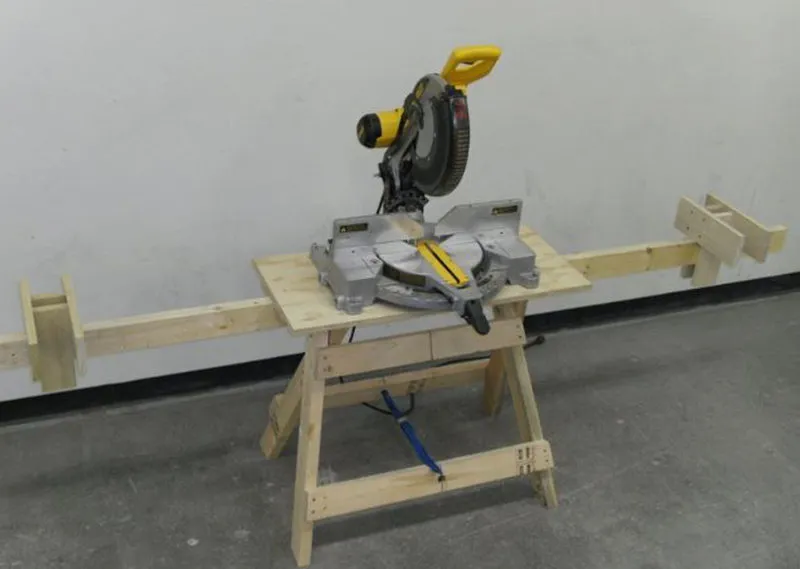

Приспособление позволяет заготавливать дрова, кроить длинномерные пиломатериалы и опирать щиты строительных лесов (понадобится 2 пары козелков) по умолчанию. На опорную перекладину можно закрепить дощатую столешницу для размещения электроинструмента (например, торцовочный, сверлильный, заточный станок).

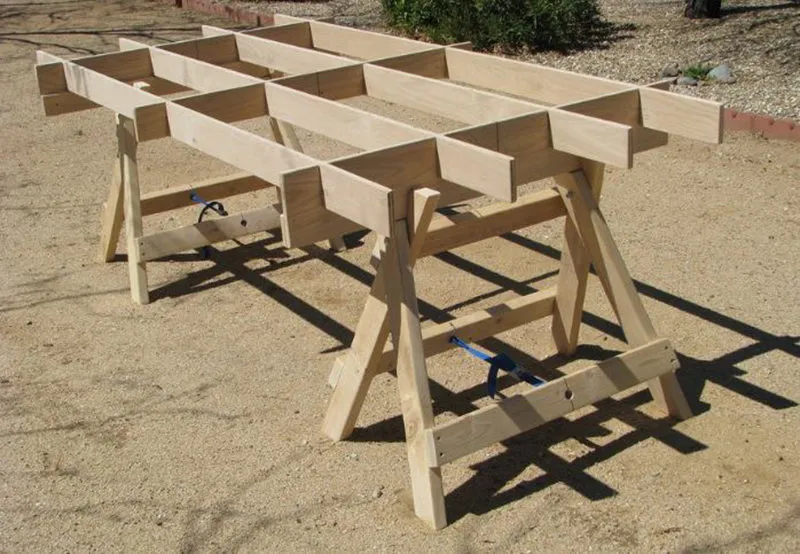

Если собрать из досок или фанеры легкий каркас, можно соорудить из двух козелков крупногабаритный столярный стол-верстак для сборки мебели.

Вырезы в опорной планке позволяют работать с трубчатыми заготовками, прижимать ламели склеиваемых столярных деталей. На одну сторону козелков можно закрепить лист фанеры, ГКЛ, ОСБ для разметки, прямого или фигурного кроя.

Бюджет изготовления своими силами

Для козелков высотой 0,8 м справедливы следующие размеры:

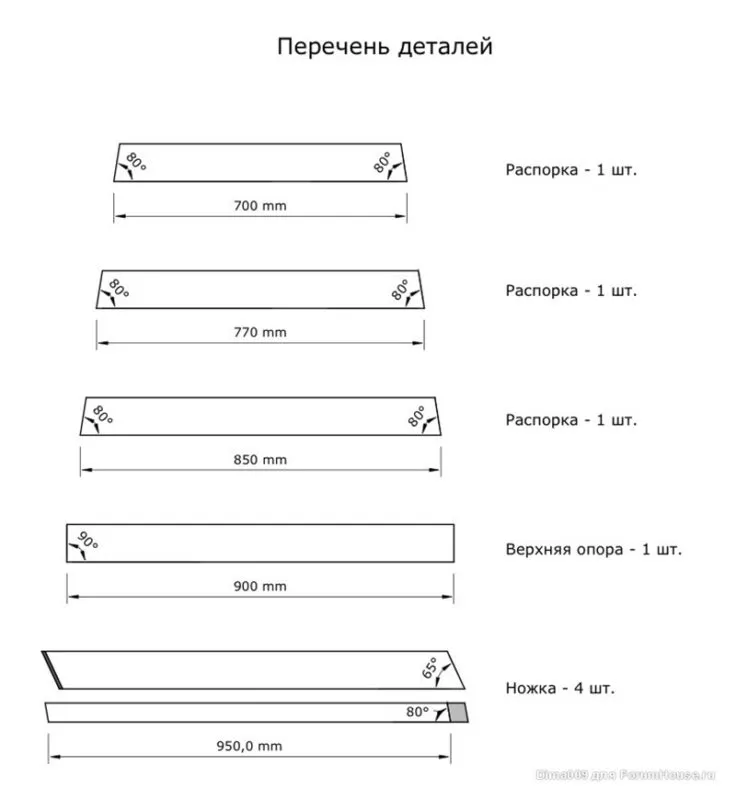

  • ноги (4 шт.) – 0,95 м
  • перекладина верхняя – 0,9 м
  • распорки (3 шт.) – 0,85 м, 0,77 м и 0,7 м

Поэтому для изготовления двух комплектов приспособления потребуется пиломатериал и крепеж в количестве:

  • доска 95 х 45 мм – 5 штук по 2 м
  • доска 90 х 20 мм – 1 штука 2 м
  • доска 90 х20 – 1 штука 3 м
  • болт мебельный М10 х 100 с гайкой – 4 штуки
  • шайбы М10 – 12 штук
  • саморезы 4 х 45 – 50 штук (по дереву)
  • ремень – 2 штуки

Внимание: Основной проблемой при покупке досок является выбор сухой древесины со стабильной геометрией. В козелках отсутствует жесткий каркас, поэтому не годятся «пропеллеры», доски с перепадом толщины, облоем.

Примерная смета изготовления козлов раскладных универсальных выглядит следующим образом:

  • ремень – 140 руб. (2 шт. в упаковке)
  • болты в комплекте – 75 руб.
  • саморезы – 30 руб.
  • доска – 1000 руб.

Можно уложиться в сумму 1,25 тысяч рублей, то есть минимум вчетверо дешевле, чем при покупке готовых козелков.

Технология изготовления

Общим принципом столярных работ является изготовление деталей и окончательная сборка из получившегося «конструктора. Все элементы можно обработать антисептиками, антипиренами и лакокрасочными составами, сократив расход, качественно обработав сопрягаемые, трущиеся поверхности.

Крой заготовок

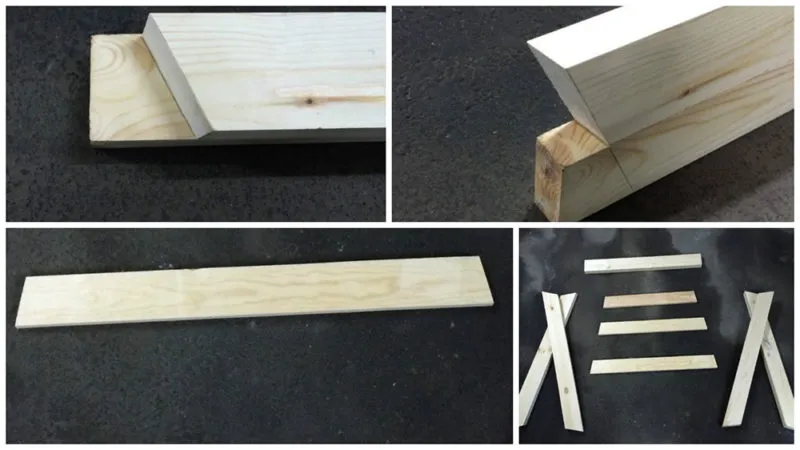

Отдельно размечаются все детали для одной стороны ножек:

  • из 2 м доски получается два элемента
  • разметка транспортиром начинается от самого края

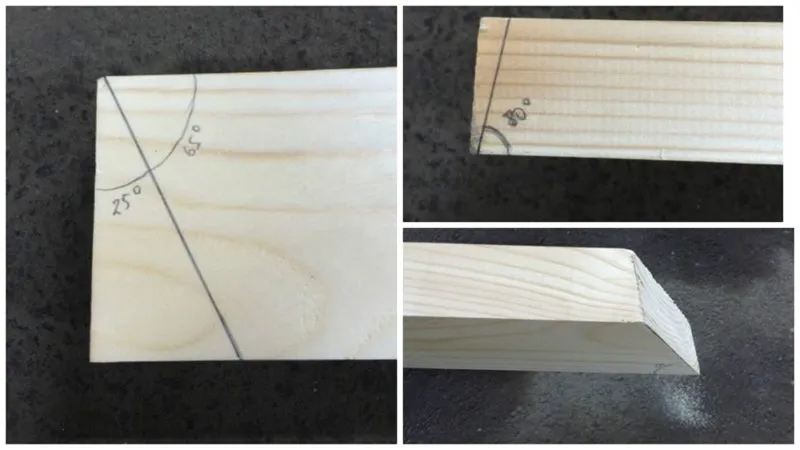

  • на стороне 45 мм линия под 65 градусов
  • ее продолжение на торце (доска «дюймовка) линия под 80 градусов
  • крой осуществляется ножовкой с мелким зубом, так как рез происходит одновременно в двух плоскостях

Второй рез параллелен предыдущему, производится на расстоянии 0,95 м от него. Вторую ногу проще разметить, отпилить по шаблону, которым становится первая деталь.

Линия реза верхней опоры прямая (90 градусов), здесь проблем не возникает. Все распорки обрезаются с двух сторон под углом 80 градусов с ужением кверху. Длина заготовок разная – 0,85 м, 0,77 м и 0,7 м. рез производится в одной плоскости, по торцу скашивать его не нужно. В результате получается комплект деталей для одного козелка.

Самой сложной операцией кроя является изготовление пропилов, в которые будет укладываться съемная опорная планка верхняя. Посадочные места размечаются следующим способом:

  • ножки располагаются на ровном участке в разложенном для эксплуатации виде (нижние опорные поверхности на одной линии, можно подпереть длинной доской)
  • пропил размечается угольником, установленным в 5 мм от края верхнего скоса ножки, линейкой, расположенной к нему под прямым углом на расстоянии 8 см

Внимание: В данном случае 8 см – это глубина, на которую опорная планка садится в паз, при указанных размерах она будет на 15 см выше ножек, а не заподлицо с ними, что позволит избежать порчи случайным контактом с режущим инструментом.

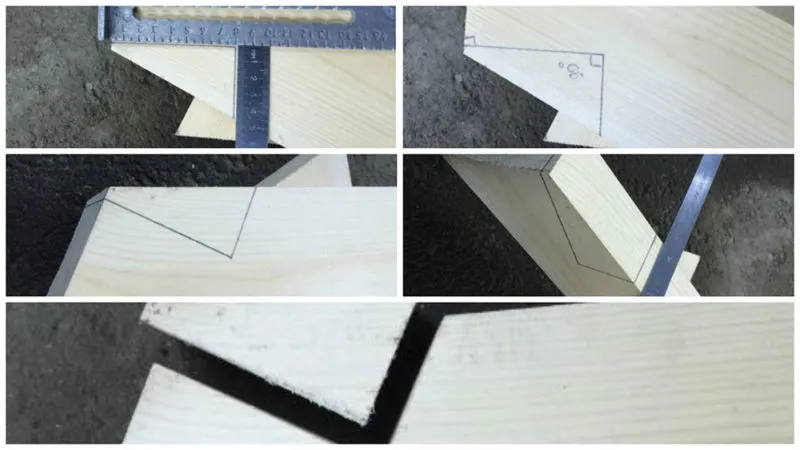

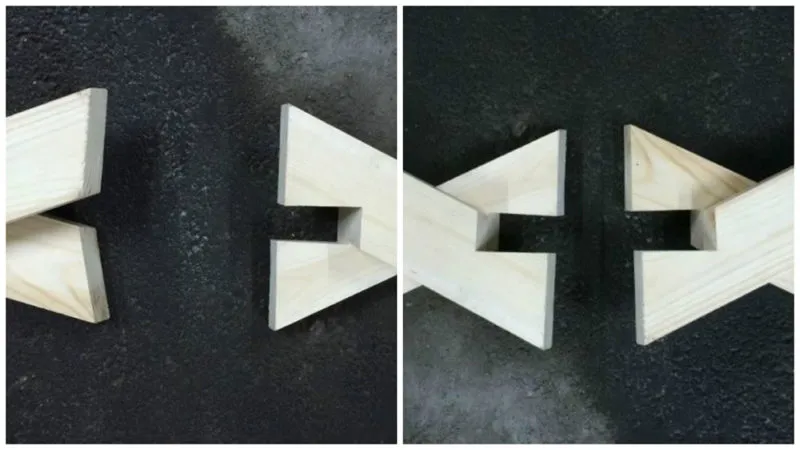

Результатом должен стать паз, показанный на рисунке:

Обрабатывать детали лучше перед сборкой, после высверливания отверстий достаточно нанести ЛКМ на вновь созданные поверхности, чтобы обеспечить максимальный ресурс приспособления. Красить ножки после сборки неудобно, так как ограничивается доступ к отдельным участкам досок, соприкасающихся друг с другом. Кроме краски и лака можно использовать морилки, восковые, масляные составы. Перед этим все поверхности должны быть отшлифованы.

Сборка ножек и примерка

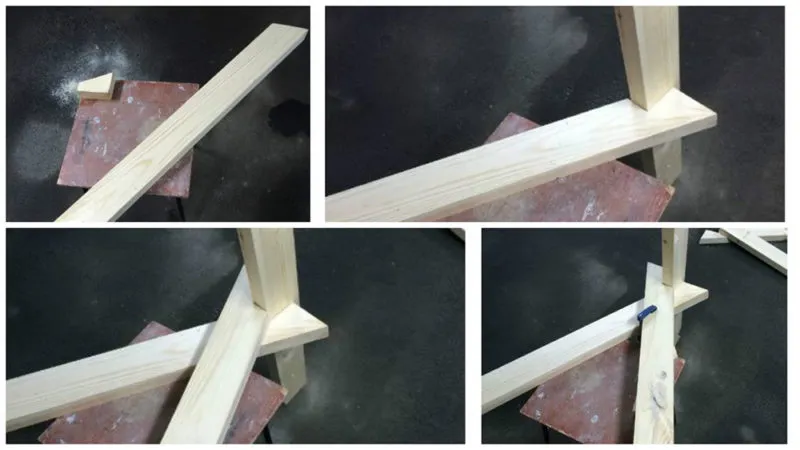

От качества разметки отверстия для болта зависит работоспособность приспособления. Поэтому необходима предварительная примерка по технологии:

  • ножка укладывается на столик, чтобы вырез свисал над столешницей (можно использовать табурет, стул)
  • опорная планка (верхняя) устанавливается в паз вертикально
  • добавляется вторая ножка сверху первой (планка должна плотно прилегать к вырезам в обеих деталях)
  • конструкция временно стягивается струбцинкой

Затем выполняются операции:

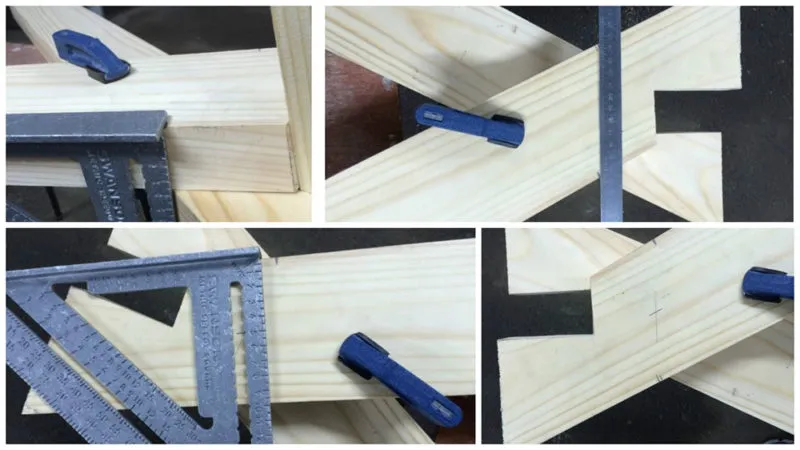

  • размещенным вертикально угольником место пересечения ног переносится на боковую поверхность с обеих сторон конструкции
  • получившиеся точки соединяются линией, которая становится вертикальной осью вращения
  • угольником размечается продольная ось ножки
  • в пересечении этих линий и будет центр для отверстия болта М10, являющегося шарниром соединения

Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить пропил в бруске, прижатом к ножке саморезом либо струбцинкой. Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.

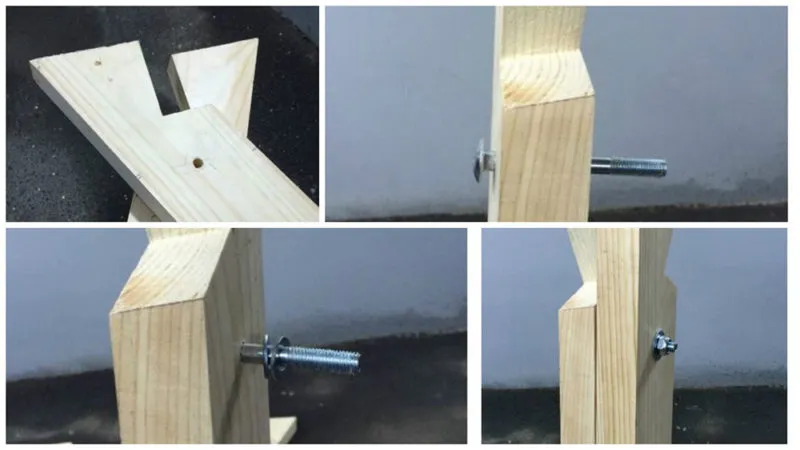

Сборка ног осуществляется поэтапно:

  • болт проходит сквозь одну деталь
  • на него надеваются две шайбы, облегчающие вращение деревянных элементов относительно друг друга
  • на резьбовую часть надевается вторая нога
  • осуществляется фиксация шарнирного соединения гайкой

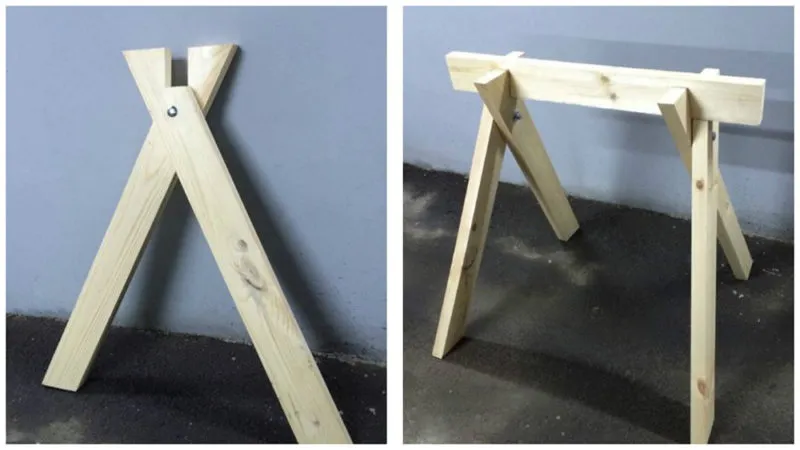

Результатом становится комплект из двух ног, в пропилы которых сверху легко вставляется планка опорная.

Крепление распоров

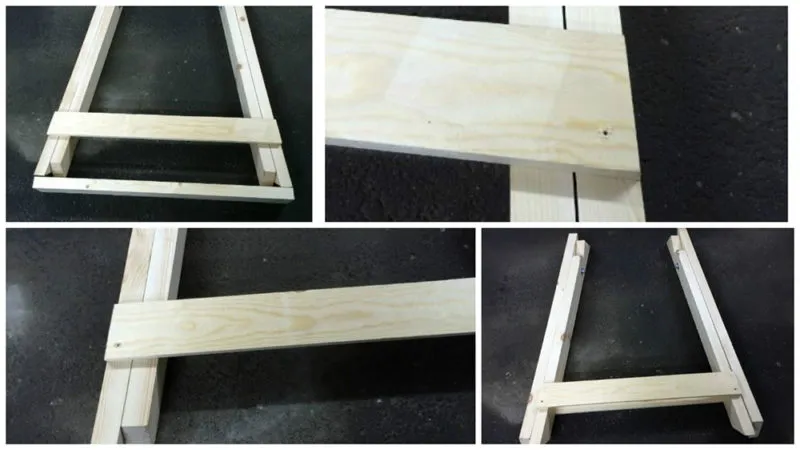

Конструкция не имеет необходимой пространственной жесткости, заваливается от незначительных боковых нагрузок. Поэтому необходимо усиление козелков распорами:

  • ножки складываются вдоль, укладываются на пол параллельно
  • на наружных деталях отмечается 15 см от низа
  • прикладывается самая длинная распорка (95 см)
  • просверливаются отверстия для саморезов, исключающие раскалывание древесины при затяжке
  • производится крепление одним метизом с каждой стороны для обеспечения некоторой подвижности
  • конструкция переворачивается, создаются отметки на точно такой же высоте 15 см, только уже на внутренних деталях
  • распорка 77 см крепится аналогично предыдущей одним саморезом с каждой стороны

Затем крепится последняя верхняя распорка:

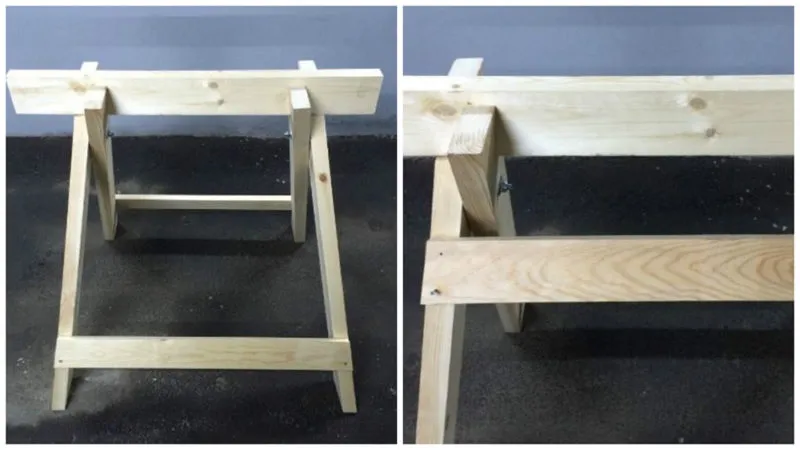

  • универсальные козлы раскладываются в эксплуатационное положение
  • в пропилы устанавливается планка опорная
  • от пазов вниз откладываются расстояния 20 см
  • распорка устанавливается сверху этих отметок
  • наживляется саморезами аналогично предыдущим деталям

При необходимости выполняется подгонка, если все детали расположены без люфтов относительно друг друга, вкручиваются вторые саморезы на всех распорках.

Нижний стягивающий ремень

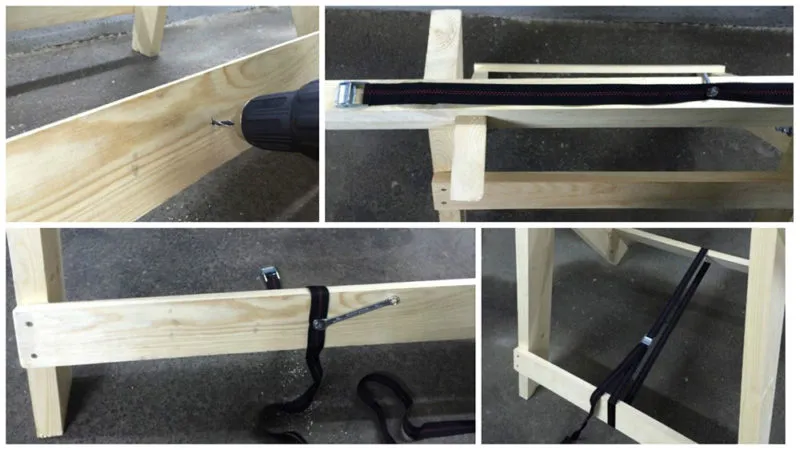

Опорная планка не позволяет ногам сложиться внутрь. Однако домашний мастер может сместить их наружу случайно, конструкция «разъедется», потеряет жесткость. Для этого используется ременная стяжка, фиксирующая противоположные нижние распоры. Ее устанавливают по технологии:

  • козелки раскладываются
  • размечается середина нижней распорки
  • просверливается сквозное отверстие 10 мм сверлом (под болт М10)
  • в 40 см от карабина ремня пробивается отверстие, в которое вставляется болт

После чего, достаточно закрепить болт с ремнем в одной распорке гайкой, затянуть ремень вокруг противоположного распора, обрезать лишнюю длину. Этим же ремнем к ножкам крепится опорная планка при транспортировке или хранении в сложенном состоянии.

Таким образом, универсальные раскладные козелки изготавливаются своими силами с минимальным набором инструментов в течение пары часов. Все детали являются готовыми шаблонами, что облегчает дальнейшую сборку необходимого числа этих трансформируемых приспособлений.
