Скважина своими руками без оборудования — инструкция!

Если вы хотите сделать автономный источник водоснабжения за минимальные деньги, вы можете попробовать сделать скважину самостоятельно используя доступные технологии. Это позволит избежать необходимости аренды бурового оборудования. Тем не менее, вам все еще понадобятся некоторые инструменты.

Содержание:

• Видео: скважина на воду без помощи буровой установки
• Предназначение, нюансы устройства
• Способы изготовления, материалы, инструменты
  • Ручной шнековый бур
  • Абиссинская скважина-игла
  • Желонковое бурение
  • Гидробурение
• Выводы
• Видео: скважина на воду своими руками

Изготовление скважины без оборудования своими руками

Видео: скважина на воду без помощи буровой установки

Предназначение, нюансы устройства

В сравнении с колодцем скважина имеет меньшие габариты, позволяя сохранить рабочее пространства участка. Устье источника герметизируется гораздо проще, внутрь не попадают осадки и грязь. Не нужно вынимать большое количество грунта, вывозить его со стройплощадки.

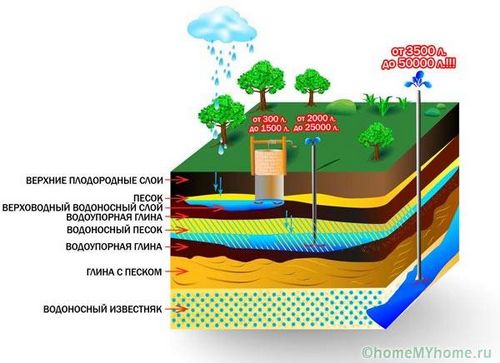

Сравнение колодца и скважины

Сооружается скважина своими руками без оборудования несколькими способами:

• путем размывания почвы водой;
• извлечения породы шнеком ручного бура;

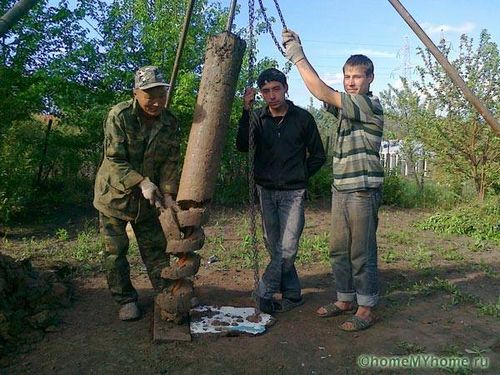

Извлеченный из скважины шнек

• или желонкой самодельного приспособления.

Бурение скважины желонкой

Самым экономичным методом является абиссинский колодец, из которого грунт не извлекается вовсе. Почва уплотняется при забивании наращиваемых труб, колонна становится эксплуатационной, по ней вода поступает в напорную линию.

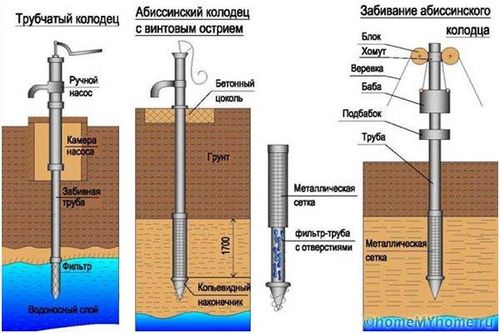

Принцип устройства абиссинского колодца

Способы изготовления, материалы, инструменты

Чтобы сделать скважину своими руками без оборудования по указанным технологиям, потребуются различные инструменты, материалы. Ниже будет рассмотрен бюджет, плюсы, минусы конструкций источников водозабора.

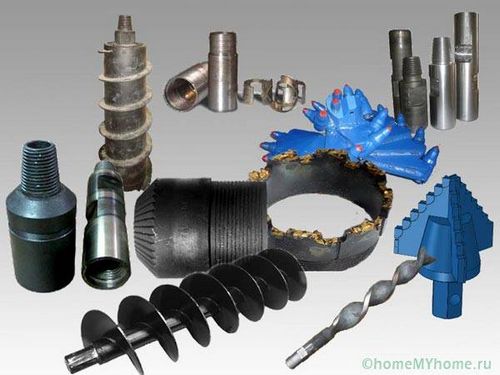

Различные виды устройств для бурения

Ручной шнековый бур

При выборе классического бурения потребуется приобрести ручной инструмент со шнеком или съемными ножами. Технология состоит из операций:

• бурение – высота ручного бура не позволяет достичь, даже горизонты верховодки, поэтому после заглубления на 1 – 1,5 м штанга наращивается следующей секцией;

Устройство шнекового бура

• обсадная колонна – обычно изготавливается из полиэтиленовых труб, в нижней части перфорируется щелями или круглыми отверстиями, либо на забой присоединяется заводской, самодельный фильтр;

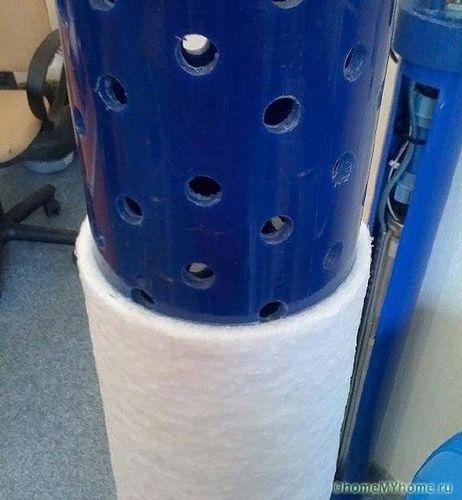

Обсадная труба с перфорацией

• промывка – обычно откачивается 2 – 3 ведра очень грязной воды, затем идет 1 – 2 куба жидкости с песком, после чего, качество нормализуется;

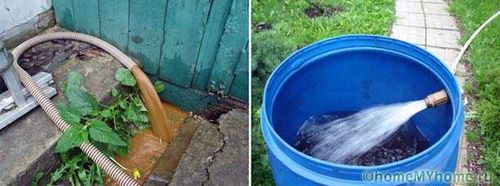

Промывка скважины во время бурения

Преимущества метода:

• низкий бюджет строительства – покупка бура + изготовление штанг с замками для наращивания;
• скорость проходки – шнек представляет собой винт Архимеда, по которому грунт самостоятельно перемещается вверх.

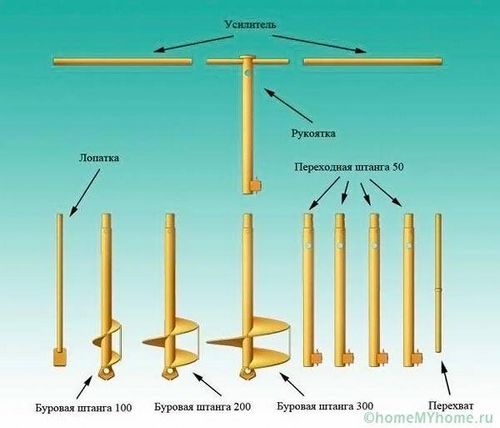

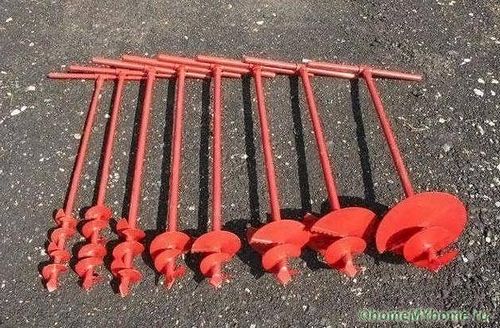

Разновидности ручных буров для изготовления скважины

При выборе бура со сменными лопастями резко повышаются трудозатраты. После нескольких оборотов инструмент нужно поднимать, чтобы стряхнуть породу. В любом случае домашний мастер может обойтись без помощников. Недостатками технологии являются:

• сложное позиционирование по вертикали;
• многочисленные спуски/подъемы.

Диаметр оснастки ручных буров ограничен 40 см, при желании можно найти 50 см шнеки, которые выпускают 3 – 4 производителя РФ. Это резко ограничивает диаметр обсадной колонны, позволяя опускать в нее маломощные погружные насосы.

Полезный совет! Как только бур доходит до водоносного горизонта, грунт перестает задерживаться на шнеке, лопастях. Дальнейшая проходка осуществляется промывкой, для чего на забой подается вода под давлением.

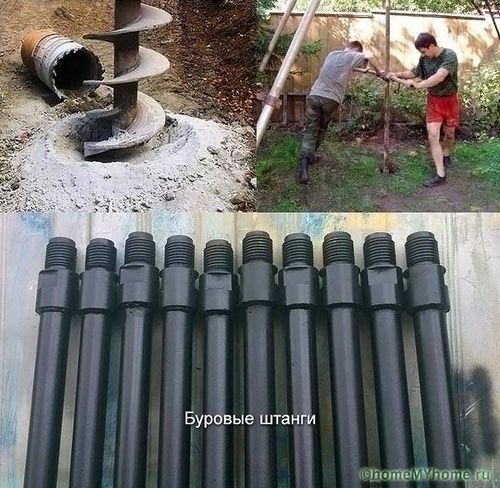

Бурение скважины ручным шнековым буром

Абиссинская скважина-игла

Существует методика строительства источника водозабора без выемки грунта. Отверстие в земле изготавливается за счет уплотнения прилежащих пород при забивании трубы небольшого диаметра. То есть, рабочий инструмент после достижения водоносного горизонта просто становится обсадной колонной.

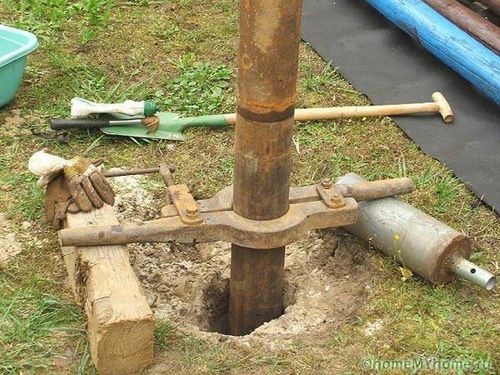

Скважина-игла своими руками без оборудования

Поэтому все необходимое оборудование монтируется на трубу перед забивкой:

• конус – чуть большего диаметра, чем труба, чтобы уплотненная почва не повредила оборудование, установленное над ним, изготавливается из стального прутка на токарном станке или кузнечном оборудовании;
• фильтр – труба перфорируется круглыми отверстиями, обматывается сверху проволокой или V-образной сеткой;
• обратный клапан – монтируется внутри трубы над фильтром, обычно это диафрагма с тяжелым шариком от подшипника;
• труба – 1 – 1,5 м, наращивается по мере погружения колонны резьбовыми или сварочными соединениями.

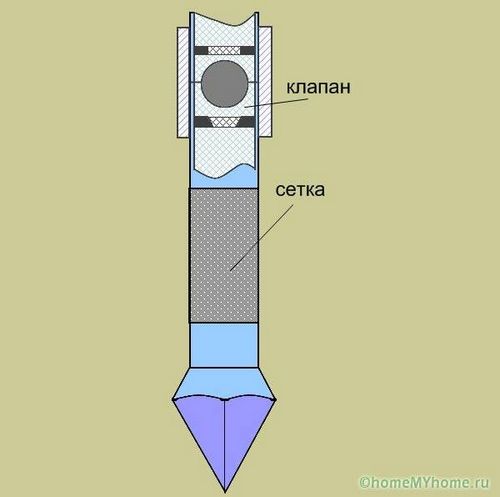

Конструкция абиссинской скважины-иглы

Изготавливается скважина игла своими руками без оборудования, но необходим специальный инструмент – бабка. Для абиссинского колодца не нужна тренога, буровой шнек, промывочный насос. Однако ударное заглубление кувалдой расплющивает верхнюю часть трубы, поэтому применяется другая схема:

• инструмент устанавливается вертикально на устье;
• в 50 – 70 см от земли на тело трубы крепится хомутами площадка-подбабок;
• на трубу надевается бабка (бетонная или стальная заготовка с внутренним отверстием по размеру трубы).

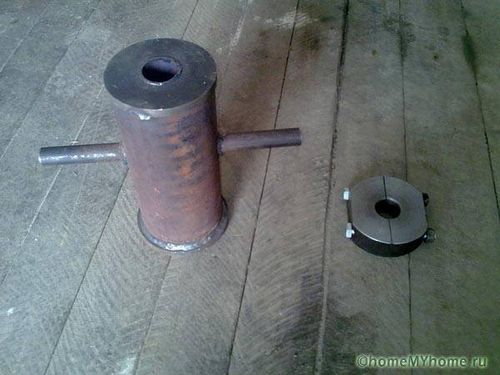

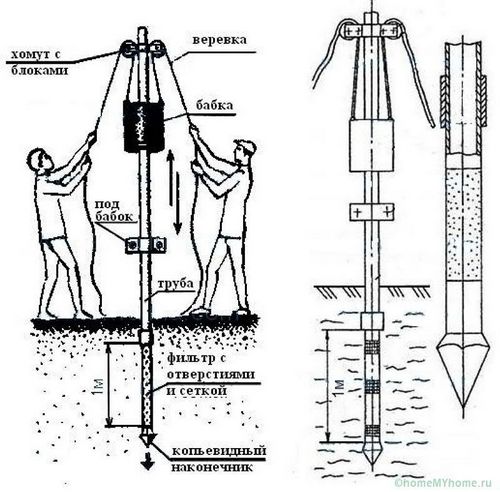

Ударный инструмент для абиссинской скважины

• на самый верх трубы крепится хомутами талевый блок;
• веревки/троса крепятся к бабке, перекидываются через шкивы блока на разные стороны.

После чего, один два рабочих одновременно поднимают бабку вверх к талевому блоку, отпускают троса. Бабка ударяет по площадке, труба забивается в грунт, операция повторяется до тех пор, пока площадка не окажется у грунта. Затем труба наращивается, подбабок и талевый блок поднимаются выше.

Несмотря на низкий бюджет строительства (5 – 7 тысяч рублей), технология имеет некоторые минусы:

• сложности в поиске бабки, опорной площадки или изготовлении этих приспособлений своими руками;
• полимерные трубы не могут применяться при ударном бурении, стальная труба обладает меньшим ресурсом.

Полезный совет! При необходимости можно закрепить подбабок хомутами на трубе, вытащить колонну домкратами, чтобы прочистить или заменить фильтр, обратный клапан.

Желонковое бурение

Кроме перечисленных методов может изготавливаться скважина своими руками без оборудования методом желонки, который так же называется ударно-канатным бурением.

Ударно-канатный способ бурения

Для этого используется последовательность операций:

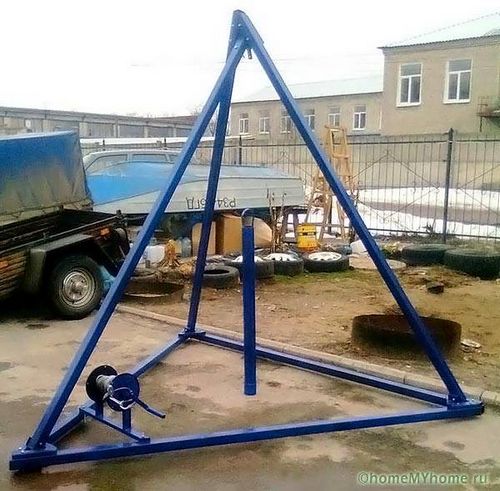

• тренога – высотой 1,5 – 2 м монтируется на устье, в верхней части закрепляется талевый блок;
• бурение – желонка приподнимается тросом до талевого блока, освобождается, падает на грунт, заполняется породой, после извлечения земли операция повторяется.

Скважина своими руками без оборудования методом желонки

Желонка изготавливается из трубы, нижний край которой заострен (фаска) или имеет зубья для разрушения пласта. Внутри на шарнире установлена круглая заглушка в размер внутреннего диаметра трубы. При ударе о землю заглушка открывается на шарнире, при извлечении закрывается под весом набравшейся внутрь почвы.

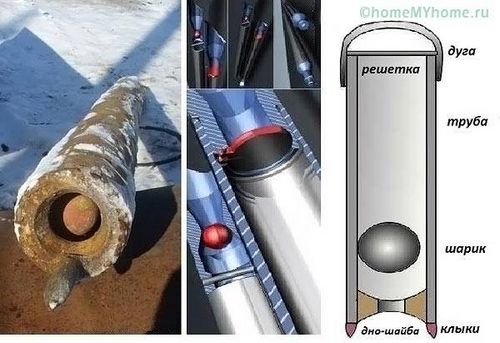

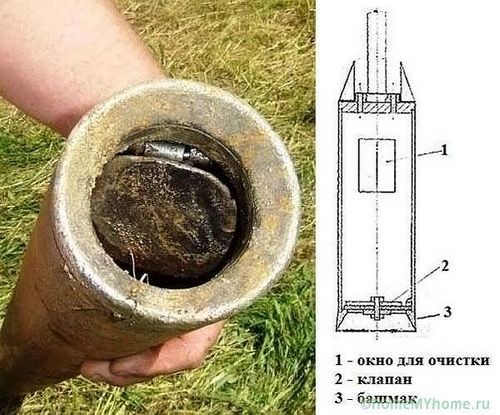

Конструкция желонки

На плотных грунтах после удара труба дополнительно вращается приваренными либо пропущенными в отверстия рычагами. Это позволяет повысить производительность, снизить трудозатраты.

Полезный совет! Основным преимуществом является возможность извлечения породы при достижении водоносного горизонта. Скважина получается глубже, что обеспечивает больший дебит, чем при ручном бурении.

Недостаток методики – необходимость покупки толстостенной трубы длиной 1 – 1,5 м. Поскольку от тяжести инструмента зависит эффективность бурения.

Гидробурение

Грунт можно, не только уплотнить «иглой» при вбивании колонны, удалять из скважины желонкой, шнеком бура, но и разрушать напорной струей. Однако в технологии гидробурения так же используется желонка для формирования круглого отверстия. Поэтому методика состоит из этапов:

• изготовление приямка – глубина 40 – 60 см, размеры 0,5 х 0,5 м;
• подготовка резервуара – еврокуб, поливная емкость или котлован в земле возле устья скважины;
• установка насосного оборудования – размещается между резервуаром и скважиной.

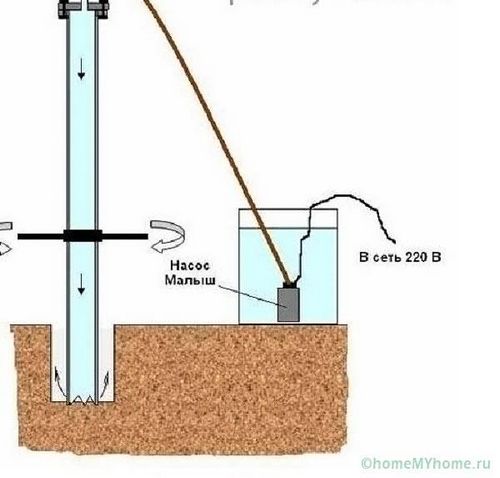

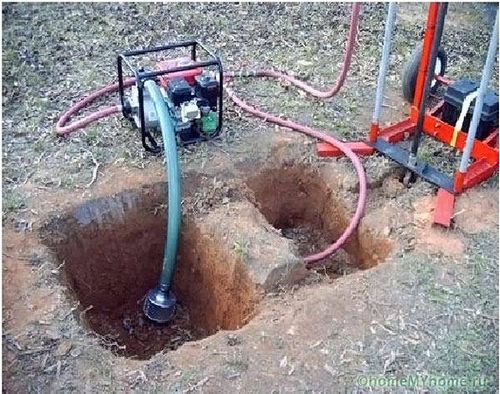

Гидробурение скважины своими руками без оборудования

Затем в приямок устанавливается желонка, внутрь нее подается вода из резервуара под давлением. Жидкость размывает породу, буровой раствор отводится грязевым насосом в емкость или стекает в котлован по выкопанной траншее для отстаивания, повторного забора, повторения цикла.

Котлован для слива бурового раствора

Желонка необходима при прохождении твердых пород, с которыми вода не может справиться самостоятельно. После отключения насоса на глинах желонку вращают рычагами, на крупнообломочных, гравелистых грунтах сбрасывают в скважину при помощи талевой системы.

Выводы

Таким образом, владелец загородного участка может выбрать оптимальный вариант для изготовления источника водозабора без дорогостоящего оборудования. Максимальный дебит будет у скважин, созданных методом желонки, ручного бурения, разрушения породы гидравлическим способом. Абиссинский колодец проще в строительстве, однако дебит будет меньше.
