Сливное устройство для унитаза — принцип работы, устройство и монтаж (75 фото). Виды и ремонт конструкций с кнопкой и без нее.

Внутреннее устройство для слива в унитазе представляет собой относительно простую конструкцию, но его поломка может существенно нарушить комфортное использование для жильцов дома. Бывает, что все на первый взгляд выглядит нормально, но работа сливного механизма оставляет желать лучшего.

Для устранения проблем понадобится правильная настройка арматуры унитаза. Эту процедуру обязательно выполняют при установке сантехники, а позднее работу слива приходится периодически корректировать.

Если вы столкнулись с такой проблемой, наш материал поможет быстро решить ее, даже не прибегая к помощи специалистов. Мы расскажем как наладить работу сливного устройства унитаза. Для наглядности материал содержит тематические фото и видеоролики.

Частые поломки бачка унитаза

Нередко арматура бачка начинает барахлить и капризничать, что приводит к проблемам с наполнением его водой. При таком развитии событий нужно срочно искать неполадку и устранять ее, иначе придется блокировать вентиль на патрубке подачи воды и в дальнейшем осуществлять слив из унитаза с применением обычного ведра.

Следует отметить, что механизм унитазного слива представляет собой наиболее уязвимый компонент данной сантехнической аппаратуры. Ниже изложены некоторые правила устранения указанной технической проблемы.

Распространенные виды поломок и их возможные причины

Качественный ремонт сантехники гарантирует мастер. Однако, и самостоятельно можно выполнить ремонтные работы не хуже, зная, как починить инсталляцию унитаза. Начинать всегда следует с выявления причины неисправности, после чего она устраняется. Чтобы проще было ориентироваться в возникающих неполадках, локализуем их по отдельным узлам инсталляции:

Бачок

Больше всего неприятностей доставляет хозяевам бачок, а точнее — его арматура. Хотя редко, но и корпус бачка создает проблемы, при этом, немаленькие. Рассмотрим причины неисправностей более подробно.

Протекает корпус бачка. Пластиковый корпус бачка может пропускать воду через трещину, образовавшуюся в результате:

• перекоса рамы — при установке допущены ошибки в креплении каркаса по невнимательности, в результате, из-за неравномерного напряжения, пластик со временем может треснуть;
• сильный случайный удар по корпусу через некоторое время так же приводит к образованию трещины.

Инсталляция не держит воду. Постоянная течь воды в унитаз не ведет к катастрофическим последствиям, но портит внешний вид чаши: появляются рыжие потеки и увеличивается счет за воду. Такое возможно по нескольким причинам:

• невысокое качество пластиковых механизмов узла слива — со временем искривляются и не обеспечивают плотного прилегания клапана к сливному отверстию;
• мембранный клапан покрылся налетом (жесткая вода) и плохо держит воду, в результате чего идет постоянный перелив воды;
• клапан или мембрана во время эксплуатации естественным путем истерлись. Вода или не держится, или переливается;
• под клапан попал инородный предмет: волос, строительный мусор и т.д.

Очистка чаши потоком воды

Бачок — это ключевой элемент унитазного модуля. В корпусе бачка имеются входы для сообщения с водопроводом и стока. Закрывается он выпуклым колпаком, обычно с отверстием под кнопку контроля слива.

После автоматического наполнения водой данного резервуара кнопка нажимается, и накопленная в бачке вода с большой скоростью устремляется в унитазную чашу. Создаваемый таким образом сильный напор позволяет под давлением почти всегда за один прием смыть все нечистоты в канализационный стояк.

Ремонт узлов

Арматура автоматического наполнения, опорожнения имеет сложную конструкцию. Домашняя профилактика включает:

• Осмотр для проверки целостности соединений, обнаружения износа подвижных контактирующих поверхностей.
• Очистку от мусора, ржавчины, известкового налета.
• Замену полимерных манжет, уплотнений, утративших эластичность, деформированных, поврежденных.
• Замену изношенных, сломанных пластиковых элементов.

Последний пункт трудно осуществить. Документация Geberit, Grohe, Cersanit содержит артикулы каждой запчасти, но отыскать детали в продаже не всегда удается. Некоторые запчасти поставляются только в комплекте с другими или по несколько штук.

Разработчики Geberit, Grohe предусмотрели обслуживание арматуры без применения оснастки. Поддерживаемый принцип позволяет снимать практически любую деталь вручную, инструменты, напротив, могут повредить оборудование бака.

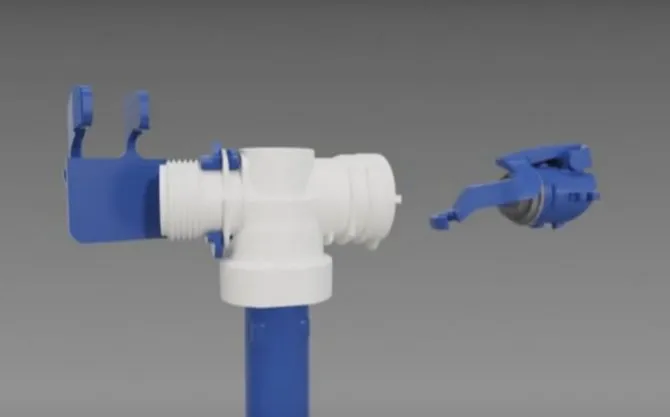

Ревизия заливного механизма

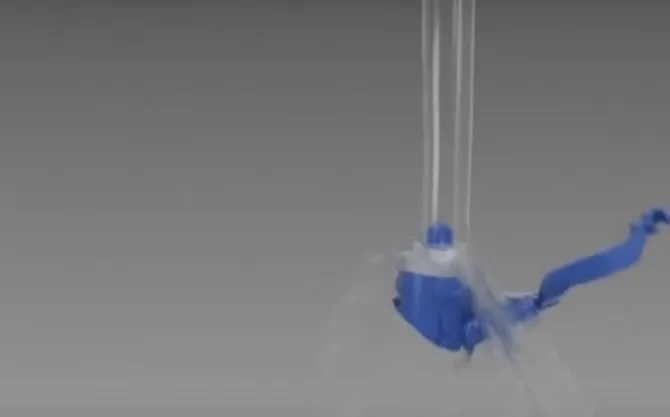

После извлечения наливного блока, Geberit рекомендует отсоединить клапанную головку, промыть уплотнение под напором. Дополнительно используйте зубную щетку.

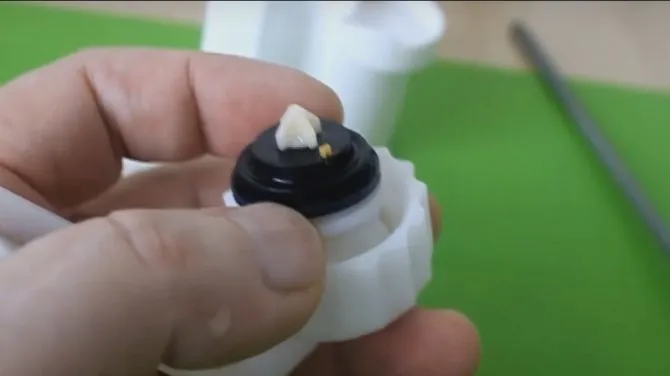

Загрязненный запорный узел.

Разборка изделий польского холдинга Cersanit несколько отличается:

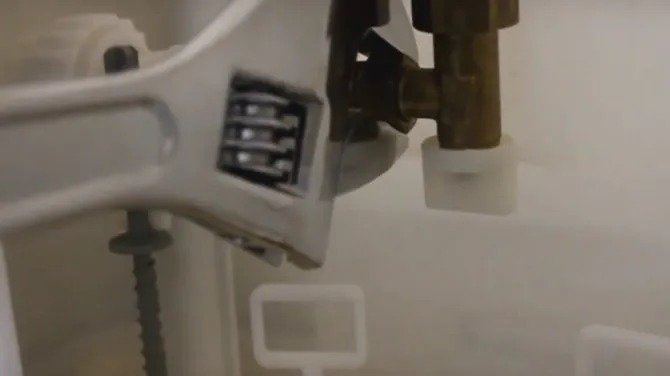

• Разводным ключом ослабляем накидную гайку гибкой подводки.



• Откручиваем рукой. Откручиваем
• Извлекаем механизм. Извлекаем механизм.
• Разбираем на составные части, промываем. Разбираем
• Отсоединяем головку с рычагом.



• Разбираем головку, прочищаем отверстия иглой. Прочищаем
• Изношенную силиконовую цилиндрическую прокладку меняем или переставляем обратной стороной. Силиконовая прокладка.

Переворот прокладки из поврежденного материала – временный выход. Изнанка лучше сохраняется, поэтому узел перестает протекать, но изменение давления водопровода приводит к повторению ситуации. Не стоит ничего подкладывать под силикон, эффект будет непродолжительным.

Попытки расширить управляющий канал мелким сверлом не исключают причину зарастания, но нарушают расчетные сечения. Только фильтрация избавит от периодического засорения.

• Собираем в обратном порядке. Проверяем ход рычага. Собираем
• Возвращаем клапан на место, подключаем.
• Открываем вентиль, ждем наполнения, осуществляем сброс, потянув за тягу вверх. Контролируем прекращение утечки в унитаз после автоматического набора, несколько раз повторяем операцию.



Опыт мастеров:

Профилактика сливного клапана

Клапан слива достаем через окно, как описано в пункте 4. Иногда резиновое неподвижное кольцо корзины пропускает по стыку с донной горловиной емкости. Корзину отсоединяют от цилиндра клапана, повернув байонетное сопряжение.

Далее очищают кольцо (черное на фото), донное отверстие. Дефектное уплотнение меняют. Со сливной манжетой (желтоватого оттенка на картинке) поступают аналогично.

Комментарии инженера:

Предельно простая конструкция

Ровным счетом никаких сложностей в устройстве сливного бачка не имеется. Его механическая часть состоит всего из нескольких узлов.

Один из агрегатов отвечает за перекрытие воды тогда, когда бачок наполняется до заданной отметки. Другой агрегат используется для спуска накопленной воды в чашу унитаза.

Как отремонтировать инсталляцию своими руками

Зная причины поломки, можно с успехом провести ремонтные работы. Как и в случае с определением неполадок, рассмотрим по отдельности, как восстановить работоспособность каждой системы инсталляции.

Бачок

1. Треснувший бачок требует замены, для чего необходимо разбирать фальшстену. Это дорого и долго — за невнимательность нужно платить.

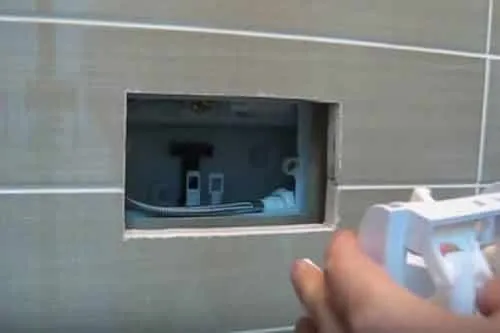

2. Ремонт арматуры. Здесь вначале требуется получить доступ к ревизионному окну. Для этого нужно знать, как снять кнопку инсталляции для унитаза. Работа выполняется в несколько приемов:

• снимается панель с клавишей. Для этого она снизу выжимается вверх, а затем движением на себя освобождается от верхних защелок;

• снимаются фиксаторы толкателей;
• толкатели выкручиваются из коромысла;

• снимается защитная рамка — выкручиваются метизы из дистанционных стержней;

Окно стало доступным, можно ремонтировать вышедшие из строя узлы. Но чинить не спешите. Осталось выполнить несколько обязательных операций. Разборка продолжается перекрытием воды (в стенке бачка закручивается кран) и спуском ее остатков в унитаз. Если пропустить эти операции, будет потоп. Затем снимается с фиксаторов наливной клапан, после чего вынимается коромысло. Следующим достается заливной блок.

Внимание: при постоянном потоке воды в унитаз, до перекрытия воды нужно локализовать причину. Если слив идет через сифон, виноват узел заполнения. Его и нужно вынимать. Если уровень держится на заданной отметке — проблема в системе слива.

Дальше нужно вынуть сливной узел. Его длина не позволяет выполнить операцию в один прием. Поэтому вначале снимается фиксатор, затем путем проворота отделяется верхняя часть клапана. При этом вторая тяга осталась на месте и мешает. Ее опускаем вниз. Клапан значительно укоротился — можно вытягивать.

Классификация по материалу изготовления

Исходя из того, какое сырье применялось при производстве сливных бачков, их подразделяют на

• Фаянсовые, представляющие собой простую и недорогую классику;
• Металлические, которые по дизайну уступают прочим вариантам, однако выгодно отличаются от них сроком службы;
• Полимерные, сильными сторонами которых являются малый вес и простота монтажа.

С верхней и нижней подводкой

Отличаются между собой сливные механизмы и по способу подключения – боковое верхнее и нижнее. Верхнее подключение является более распространённым и простым по способу монтажа. Главный недостаток – шланг от унитаза до трубы с водой будет заметен, так как его невозможно спрятать. Также при боковом подключении вода будет наполняться с шумом, если внутри бачка не установлена специальная мягкая трубка.

При нижнем подключении шланг незаметен, но монтаж такого типа устройства сложнее. Так как вода наполняется снизу вверх, то такой бачок унитаза не издаёт шума.

Дешевые и дорогие бачки для унитаза

По методу установки и зоне размещения бачки подразделяют на

• Дешевые, монтируемые непосредственно на унитазную чашу;
• Дорогие, подвешиваемые на стену или же размещаемые в сделанной в ней нише.

Системы раздельного типа

На унитазах раздельного типа, которые массово устанавливались в советских типовых многоэтажках, бачок конструктивно удален от чаши. Поэтому для перемещения воды в такой конструкции используется сливной водопровод.

Высокое подвешивание бачка позволяет сильно разогнать спускаемую из него воду по соединительной трубе, благодаря чему существенно возрастает давление смывающей струи.

Очевидный минус раздельной конструкции

Нельзя не отметить тот факт, что такого рода конструкции обладают заметным недостатком. Он заключается в несколько неэстетичном виде резервуара, висящего под самым потолком.

Возможно, что именно поэтому от системы советского типа застройщики новых кварталов отказались в пользу компактных модификаций с бачками на платформе самой чаши.

Такое расположение позволяет не только сэкономить место, например, для изящного настенного шкафчика под туалетную бумагу и мыло, но и заметно улучшить дизайн всего туалетного отсека.

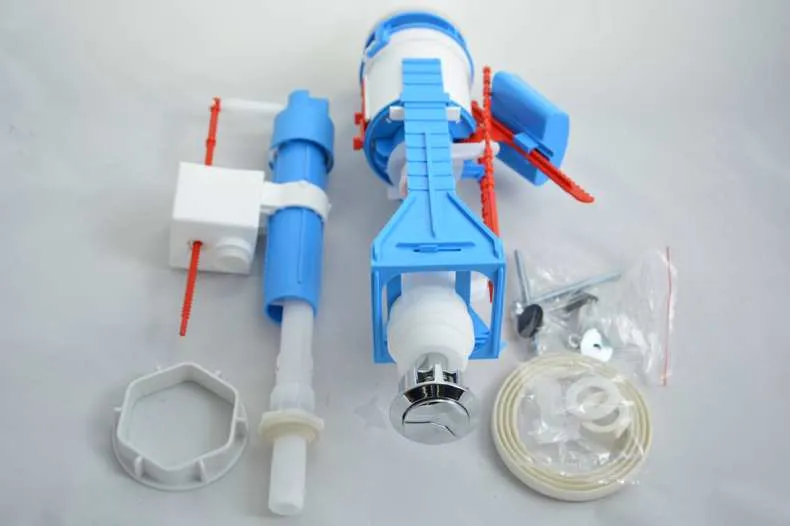

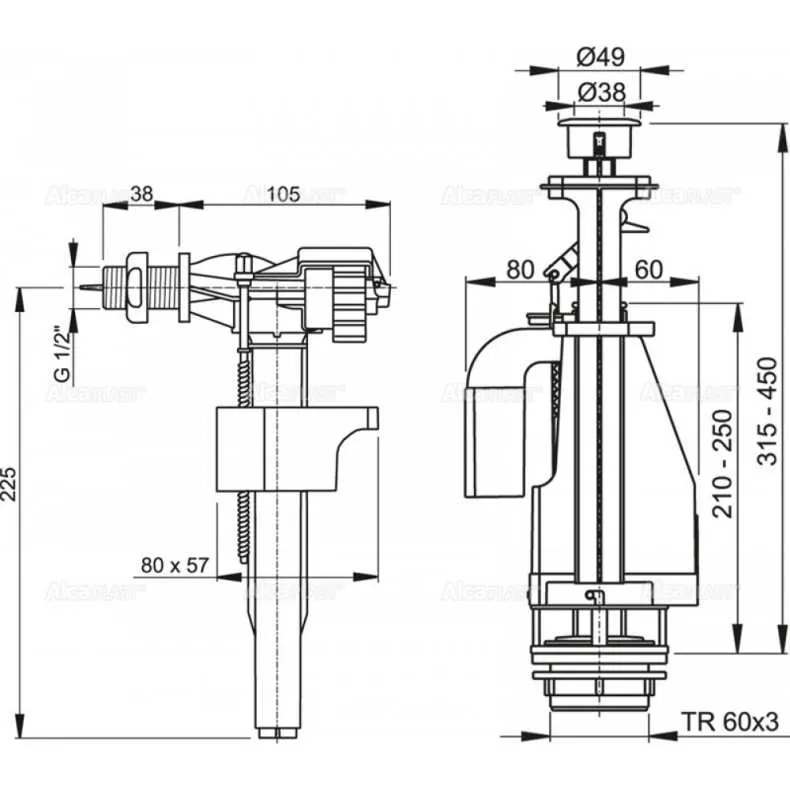

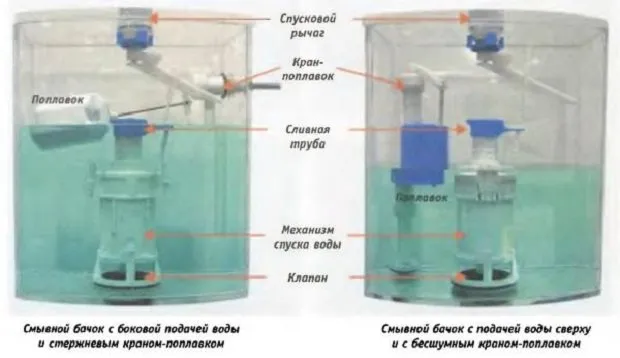

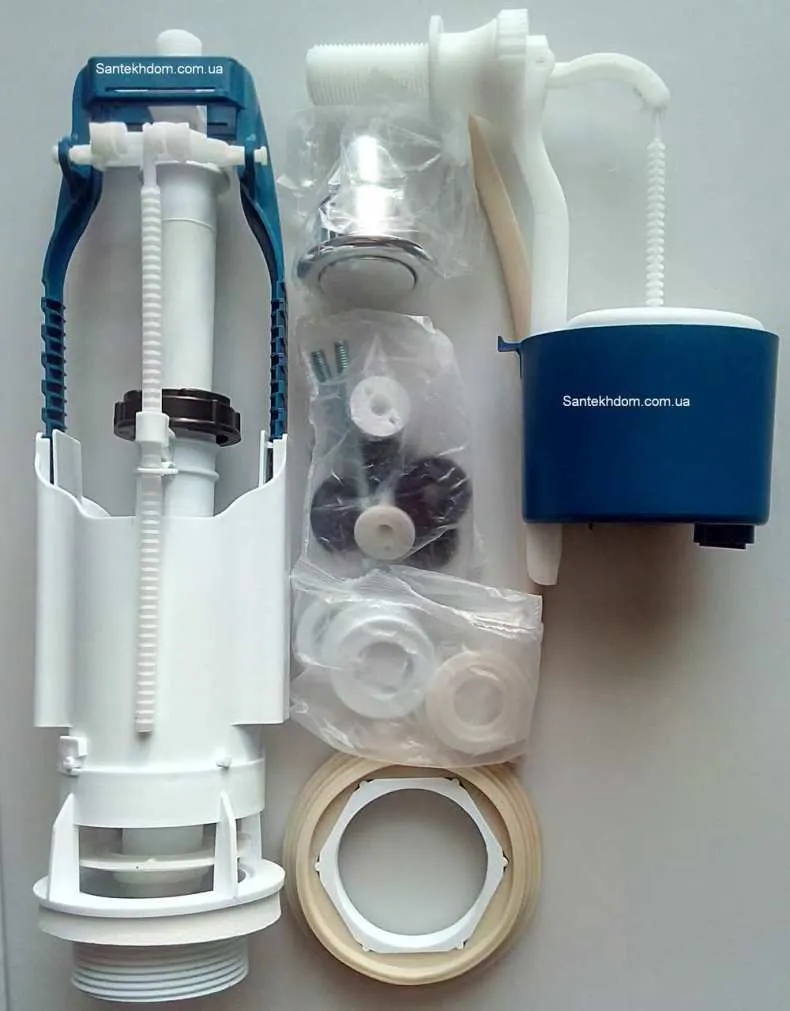

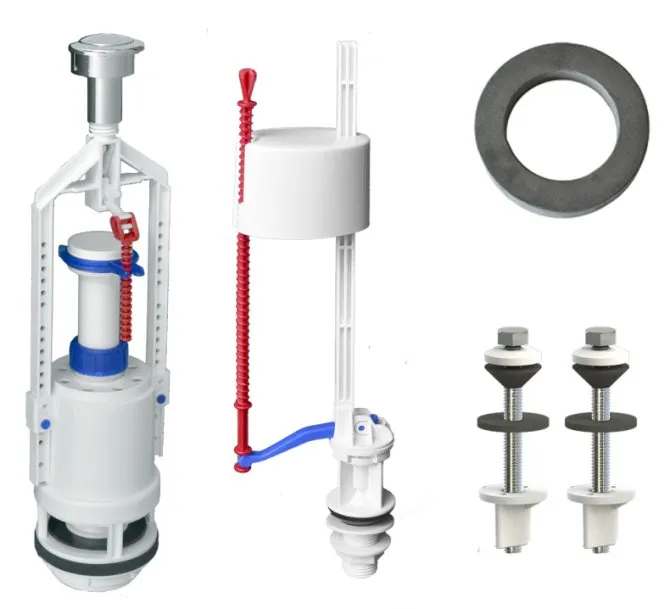

Компоненты сливного бачка

Арматура сливного бачка состоит из следующих частей:

• Поплавкового клапана;
• Пластикового поплавка;
• Рычажной системы.

Подача воды в резервуар происходит сквозь расположенное в его кожухе отверстие. В случае бокового монтажа подводящего патрубка поплавок фиксируется на финальном участке горизонтального рычага, соединяемого с центральным водопроводом.

В случае донного расположения поплавок монтируется на вертикальный стержень, находящийся в подводящей трубке.

Виды

Наиболее распространен кнопочный механизм. В отличие от старых рычажных моделей они более функциональны и удобны в использовании. Принцип работы кнопочных устройств достаточно прост – с помощью системы рычагов происходит водоотвод при нажатии кнопки.

Если же говорить о полной классификации, то можно выделить следующие виды.

• Рычажная. Водоотведение происходит при поднятии запорной мембраны. Поток воды прекращается в тот момент, когда опускается рычаг. В настоящее время такие модели практически не используются.
• Кнопочный. Как видно из самого названия, спуск воды выполняется при нажатии кнопки. Она активирует систему рычагов, которые удерживают в мембрану в открытом состоянии до достижения определенного уровня воды в емкости. Может быть одноуровневой (спуск всего объема) либо двухуровневым ( в конструкции имеются две кнопки, одна из которых активирует полный слив, а вторая – частичный.

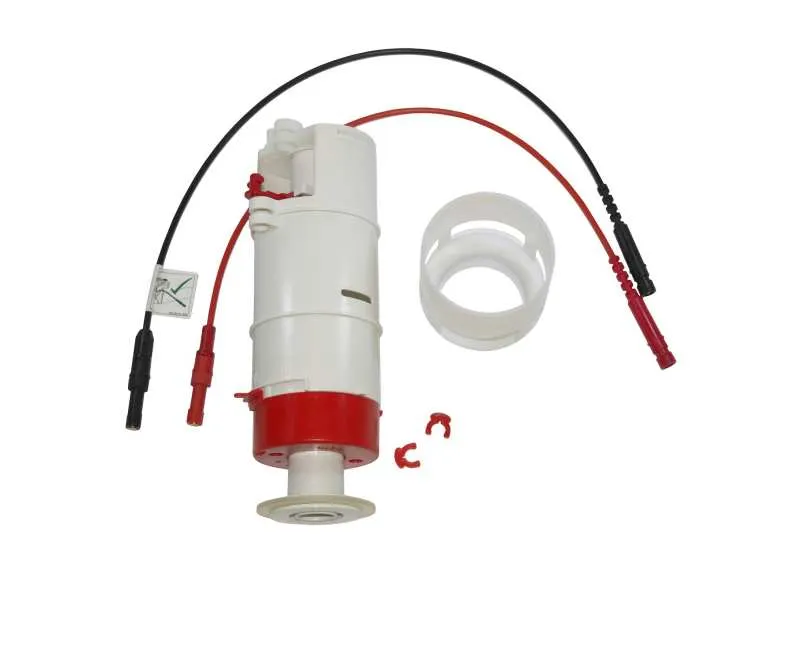

• Автоматически. Устанавливается преимущественно на дорогих моделях. Водоотвод осуществляется автоматически, при передаче соответствующего сигнала от сенсоров.

Выбор той или иной модели напрямую зависит от конструкции сливного бачка. Особое внимание следует уделить месту расположения шланга подвода воды. Оно может быть либо боковое, либо нижнее.

Совет

Зачастую производители дают возможность выбора комплекта запорной арматуры с теми или иными видами подключения водопровода.

Функционирование унитазного поплавка

Главный принцип срабатывания устройства водоподачи в унитазный бачок прост и даже элементарен. После подачи команды на опорожнение резервуара поплавок, находящийся на поверхности воды за счет имеющегося в нем возудуха, спускается следом за падающим уровнем жидкости.

Дойдя до самого нижнего положения, он распахивает клапан водопроводной арматуры, а в процессе заполнения резервуара возвращается в верхнее положение, тем самым блокируя водоснабжение бачка.

Демонтаж арматуры бака Geberit

На примере Geberit с механическим управлением рассмотрим последовательность процесса разборки. Вначале обязательно перекройте водоснабжение санузла, опорожните бачок, нажав спуск! Затем необходимо:

• Снять смывную кнопку: легким нажатием на панель снизу вверх вывести из зацепления. Ознакомьтесь с поясняющими рисунками на перегородке. Снимаем кнопку.

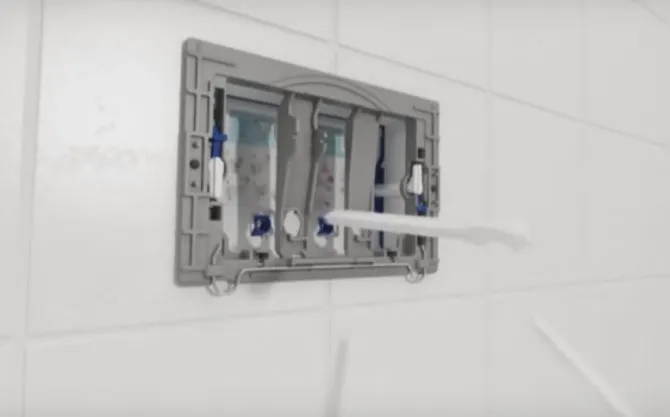

• Удалить толкатели: повернуть, потянуть к себе. Толкатели

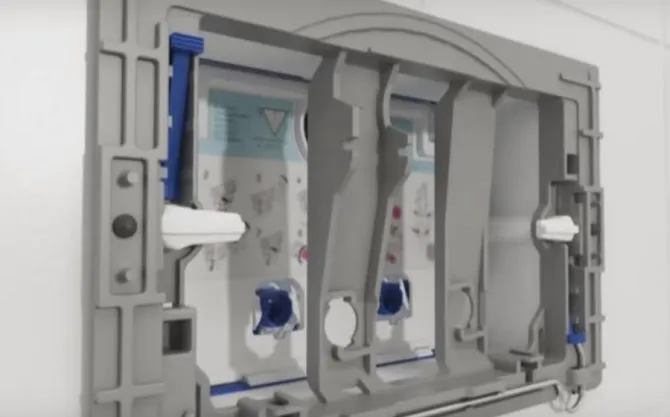

• Повернуть боковые прижимы или выкрутить два винта, фиксирующие рамку, снять обрамление.



• Демонтировать перегородку, прижав защелки. Демонтируем перегородку.
• Удалить блок коромысел. Снимаем блок коромысел.

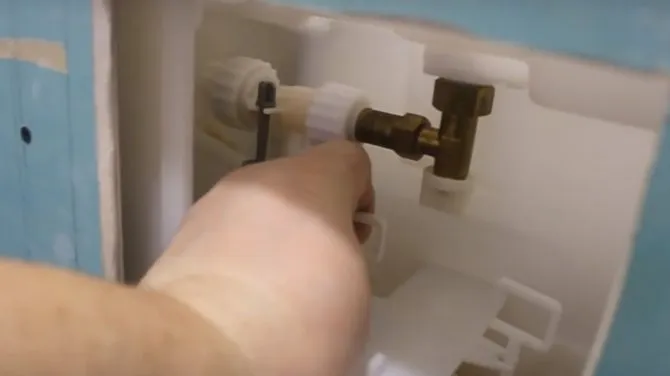

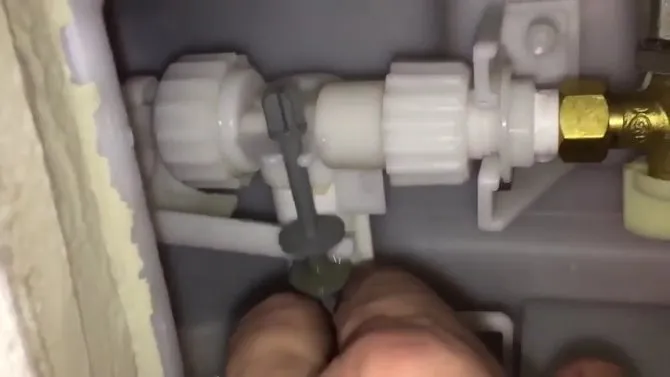

• Перекрыть вентиль внутри резервуара. Перекрываем вентиль.
• Открутить накидную гайку, отсоединить подающий рукав. Отсоединяем подающий шланг.

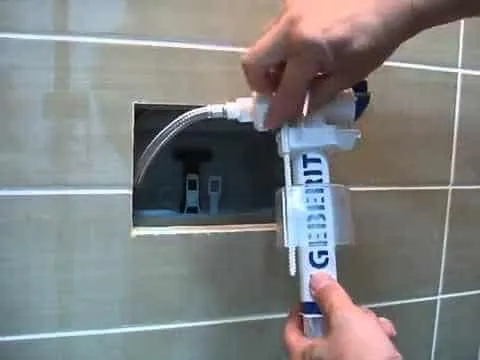

• Извлечь заливной блок. Извлекаем заливной блок.
• Произвести частичную разборку для чистки, промывки.



• Демонтировать кронштейн сливного клапана, разведя в стороны верхние зацепы (конструкция крепления разных марок отличается). Снимаем крепление сливного клапана.

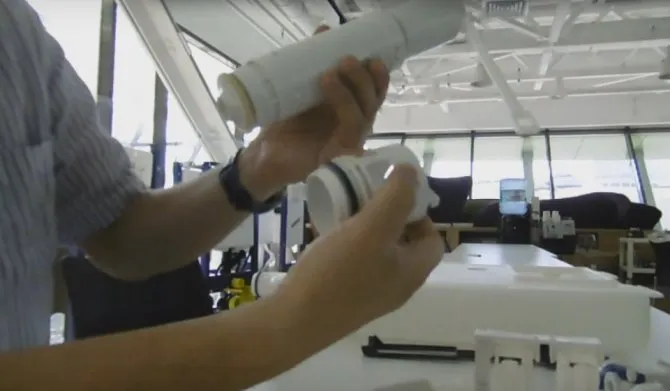

• Вынимают донный клапан по частям: удерживая низ колбы, поворачивают верхний элемент до расцепления байонетного соединения; отщелкивают тягу малого смыва, поворачивают ко дну. Байонетное сопряжение. Отщелкнутая тяга малого смыва (белая) и кронштейн (черный).

Видео инструкции:

Высокая надежность благодаря отсутствию микросхем

Весь принцип действия в данном случае базируется на простейших физических законах.

• В данном механизме полностью отсутствуют электронные составляющие, благодаря чему радикально снижается вероятность выхода системы из строя.
• Однако при этом не исключена ситуация, при которой в бачке унитаза оказывается чрезмерно мало или же аномально много жидкости.

В этом случае требуется регулировка поплавкового механизма. Благодаря ей бак снова будет наполняться именно так, как задумали проектировщики. Однако, при обнаружении выхода из строя рычагов придется озаботиться заменой всей поплавковой конструкции.

Выводы и полезное видео по теме

Подробно процесс регулировки и ремонта запорной арматуры бачка унитаза можно посмотреть здесь:

Настроить арматуру бачка не сложно. Важно изучить инструкцию и понять общие принципы работы впускного и запорного механизмов. Внимание к деталям и аккуратность помогут выполнить все работы правильно.

Быстрый и эффективный смыв

Когда появляется потребность произвести смыв содержимого унитаза, то для этого нажимают кнопку, обычно расположенную по центру верхней части бачка. Дальнейший процесс уже не требует никакого вмешательства.

В бачке включается система спуска воды, которая распахивает клапан для слива. Тогда поток воды под напором направляется в чашу унитаза и уносит с собой все, что там есть, в канализационный стояк.

Обзор устройства и неполадок

Прежде чем начинать ремонт инсталляции унитаза, ознакомьтесь с устройством, принципом действия. Рама из стальных профилей прямоугольного сечения служит основанием для настенной чаши, спускного и канализационного патрубков, пластмассового резервуара с арматурой, системы управления смывом.

Рамная инсталляция Cersanit. Состав инсталляции Rapid SL Grohe

Внутри емкости закреплены заливной (впускной, наливной), сливной (донный) клапан, обслуживаемые через техническое окно, закрытое монтажным коробом, стыкуемым с выведенной наружу панелью управления. Слив воды инициируется механической или пневматической кнопкой, расположенной на панели.

Приведем возможные неисправности инсталляции по функциональным признакам:

• Проблемы с рамой: перекосы, подвижки возникают из-за неправильной установки, сборки каркаса; использования дешевых профилей малой несущей способности.
• Протечки по соединениям впускной, выпускной гарнитуры унитаза. Появляются из-за монтажных ошибок, деформации каркаса, старения, дефектов уплотнений.
• Трещины, сколы чаши – последствия «криворукой» сборки, случайных ударов в ходе эксплуатации. В домашних условиях надежно склеить разбитое – не получится, не говоря об эстетике.
• Поломка механизма микролифта крышки. Закрепляя сидение, тщательно настройте равномерное прилегание к чаше, после чего затяните гайки. Типовая поломка – лопнувшая пружина. Трудность заключается в точном подборе аналога, ошибка чревата резко падающей или «зависающей» крышкой.
• Отказы узлов сливного бачка – наиболее распространенные случаи.

Неоправданность мелкого ремонта арматуры

Бачки бывают разной формы и емкости. При этом большая часть из них рассчитана на объем в шесть или четыре литра.

В настоящее время на рынке можно найти огромное множество механизмов, спускающих воду. Благодаря крупносерийному производству они предлагаются по вполне демократичным расценкам.

Таким образом, сильно изношенную, засоренную или разболтавшуюся арматуру лучше просто сразу заменить на полностью новую, чем пытаться починить ее путем замены барахлящих компонентов.

Регулировка водяного уровня

Нарушение оптимального объема наполнения резервуара инсталляции приводит к нестабильному смыву при малом уровне или перерасходу воды – при высоком. Своими руками легко отрегулировать требуемое количество жидкости.

Демонтировав кнопку, перегородку, получают доступ к арматуре. Проворачивая шпильку, опускают или поднимают поплавок, соответственно понижая или повышая уровень заполнения.

Регулировка положения поплавка.

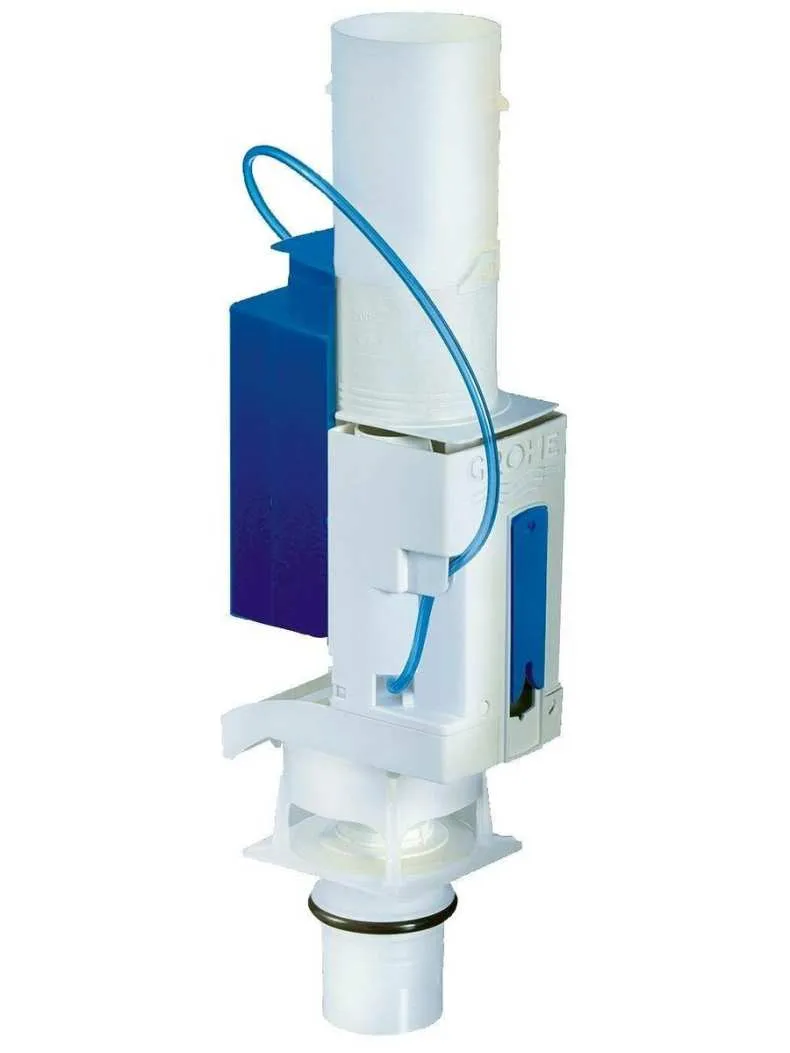

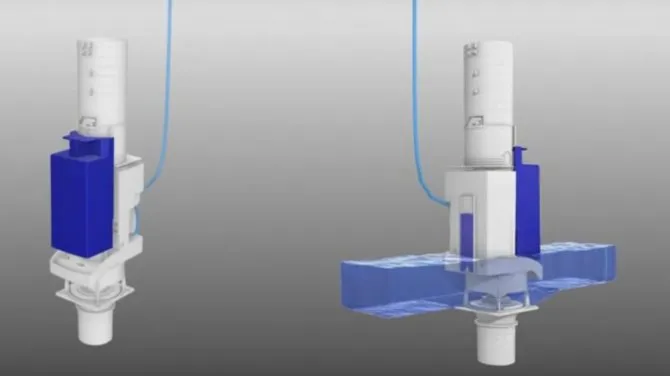

Сливной блок Geberit снабжен флажковыми индикаторами, регулирующими объем большого, малого сливов. Подробности с 2:45: , также смотрите предыдущий ролик с 2:25.

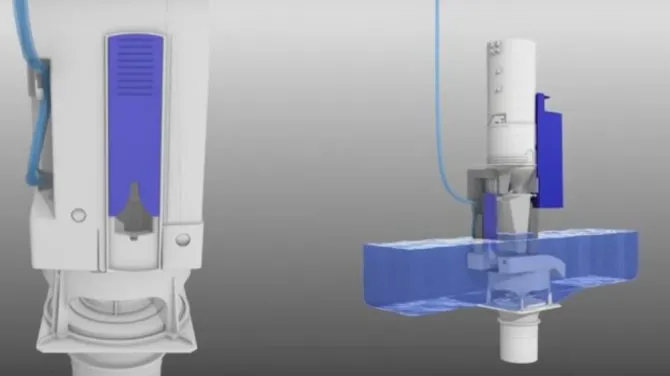

Вакуумные системы от Grohe оснащены оригинальным механизмом регулировки объема большого и малого спуска. Большой слив настраивается шиберной заглушкой.

Экономный слив регулируется перемещением поплавка вдоль колбы. В верхней позиции вытекает минимальное количество жидкости, нижнее положение соответствует наибольшему сбросу для экономного режима.

Нажатие клавиши экономного спуска, синий поплавок внизу.

Рекомендации Grohe по регулировке системы Rapid SL:

Фото сливного механизма бачка унитаза

Как работает старый сливной бачок?

Старые сливные бачки для унитазов работают на основе простого механизма.

Когда унитаз смывается, рычаг, расположенный сбоку от бачка, опускается вниз, открывая клапан на дне бачка. Вода из бачка начинает текти в унитаз, смывая отходы. Когда уровень воды в бачке опускается до нижней точки, плавающий шар начинает опускаться вместе с водой. Это приводит к подъему рычага, который закрывает клапан и прекращает подачу воды в унитаз.

Старые сливные бачки не имеют механизма с двойным режимом смыва, который используется в современных моделях, поэтому они потребляют больше воды за один смыв. Некоторые старые модели могут также иметь дополнительный клапан-перелив, который открывается, если уровень воды в бачке поднимается слишком высоко, чтобы предотвратить переполнение и протечки.
