Премудрости изготовления навеса из поликарбоната своими руками
Современный приусадебный участок, будь то коттедж или простой дачный домик, практически немыслим без навеса, например, для автомобиля хозяев. Эта конструкция в настоящее время выполняет не только функциональное, но и эстетическое значение.
Преимущества и недостатки поликарбоната
Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.
- поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
- он негорючий, что исключает опасность пожара;
- листы имеют различную раскраску, можно выбрать цвет по вкусу;
- конструкции из данных заготовок выглядят эстетично;
- поликарбонат имеет малый вес;
- он гибкий, но вместе с тем ударопрочный;
- хорошо сохраняет тепло внутри общей конструкции;
- с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).
Разнообразная цветовая гамма позволяет подобрать такой лист поликарбоната, который идеально впишется в ландшафтный дизайн
Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:
- со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
- если нарушить правила монтажа, поликарбонат также разрушится;
- тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.
Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.
Подготовительные работы: какой толщины материал использовать
Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).
Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.
Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками
Как выбрать размер конструкции: составление чертежа
Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:
- Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
- Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
- То же самое касается и бассейна. Навес над ним нужно делать немного больше.

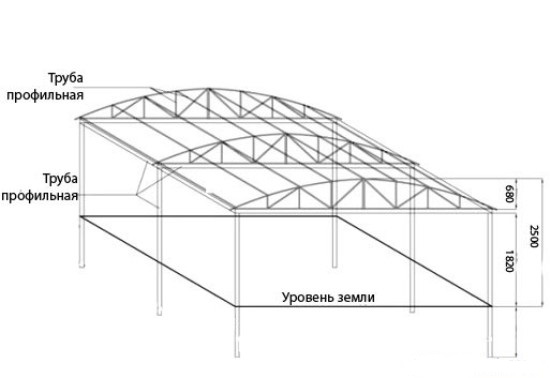

После определения размеров необходимо нарисовать чертёж.
На чертеже навеса из поликарбоната нужно обозначить все размеры навеса
Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.
Как сделать расчёт материала
Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.
Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.
Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.
Размер навеса зависит от многих параметров, например, от того, где он будет располагаться
Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.
Необходимые инструменты
Для работы с поликарбонатом нужны:
Пошаговая инструкция по устройству навеса из поликарбоната
Процесс изготовления навеса зависит от многих параметров, в частности от расположения относительно стен дома.
Как правильно пристроить навес к частному дому над крыльцом
Первый вариант — пристроенная к частному дому конструкция. Вся работа выполняется в несколько шагов:
Резка металла болгаркой требует соблюдения строгих мер безопасности
Поликарбонат можно резать и электролобзиком
Монтаж арочного навеса вокруг бассейна на даче
Второй вариант — расположение навеса над бассейном. Тут есть свои особенности, поскольку на стену дома он опираться не будет. Последовательность работ следующая:
- Сначала устанавливаются столбы по углам бассейна по ранее описанной технологии. Материал — труба диаметром 32 мм. Но при этом нужно отступить от углов в каждом случае на 30 см по воображаемой диагонали бассейна.
- Далее на эти столбы монтируется каркас из профиля. Здесь желательно применять арочные элементы. Для их изготовления лучше воспользоваться услугами строительной организации, так как самостоятельная сборка такого каркаса весьма затруднительна.
- Концы скелета для крыши лучше приварить к столбам с помощью электродов и сварочного аппарата.
- Листы сотового поликарбоната нужно стелить поочерёдно, пока не заполнится всё пространство, аккуратно стыкуя между собой.
Навес над бассейном убережет воду от засорения
Аналогичным образом происходит устройство навеса над патио, мангалом, открытой зоной отдыха и любым другим элементом архитектуры придомовой территории.
Навес из поликарбоната прослужит долго, если регулярно за ним ухаживать. Необходимо просматривать состояние креплений, а также сохранность листов сотового поликарбоната. Мелкий ремонт заключается в замене саморезов или части покрытия.
Навес из поликарбоната своими руками: чертежи, виды и строительство
Как оригинально смотрятся прозрачные козырьки, полупрозрачные навесы, детские площадки. И всё это благодаря современному материалу – поликарбонат. Как он гармонично вписывается в дизайн жилищ. Частные дома обустраиваются хозяевами в виде арок, тем самым создают живописную пристройку, которая прекрасно гармонирует с ландшафтным дизайном.
Конструкция из поликарбоната может выполнять различные функции и иметь различный внешний вид. Чтобы построить такое строение своими руками, следует сделать чертёж. Именно от этой процедуры будет зависеть качество будущего навеса.
Разновидности и область применения
Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.
На прилавках магазина можно встретить несколько видов продукции:
Монолитный или литой
Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.
Профилированный
Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.
Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.
Навес из поликарбоната можно встретить во многих местах:
- в козырьке над балконом.
- в бассейне.
- в мангале.
- в автомобиле.
- в беседке и патио.
- над крыльцом;
Преимущества и недостатки
Плюсы поликарбонатных панелей:
- Упругий и гибкий материал, можно использовать для всех видов кровли.
- По своим характеристикам превосходит пластик и стекло.
- Не подвержен резким перепадам температур.
- Малый вес.
- Достаточная степень прозрачности.
- Не подвержен механическим воздействиям.
- Простой в монтаже.
Минусы:
- Высокая стоимость.
- Нет противостояния к абразивным воздействиям.
- Расширяется от жары.
Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.
Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.
Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

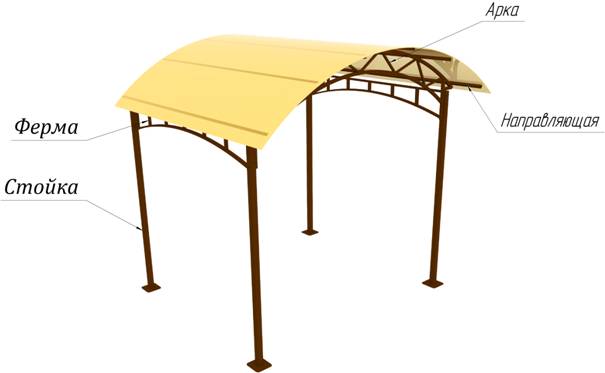

Приведём пример простейшего типового навеса.
Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.
Для него потребуются:
- сотовый поликарбонат, толщиной 8 мм;
- прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
- ферма арочная (30x30x2 мм);
- балка (60x60x3 мм);
- опорные стойки(60x60x3 мм);
- пятки под стойки (30x30x6 мм);
Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.
Для чего нужен?
Спроектированный и составленный чертёж в будущем сэкономит ваше время:
- Во-первых, составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
- Во-вторых, можно определиться с количеством материала, тем самым сэкономить денежные средства.
- В-третьих, выбор оригинального внешнего вида, который будет гармонировать с ландшафтным дизайном.
Какие данные должен содержать:
- Основные конструкционные элементы с чертежами.
- Эскиз всего сооружения.
- Рассчитанные данные на снеговую нагрузку кровли.
- Расчётные данные парусности крыши.
- Расчёт прочности ферм и опор.
- Проектно-сметная документация. Здесь подробно описываются все виды материалов и их стоимость.
Как грамотно создать:
- Не забывать про дополнительные габариты, например, для машины.
- Иметь в виду преобладающий ветер при расчётах.
- Подумать о прямом подъезде к навесу, без поворотов.
- Доступ со всех сторон.
- Доступный и простой чертёж (несущие сооружения и каркас из профильной трубы).
- Минимум затрат.
- Создать гармоничный проект, учитывающий, близко стоящий дом, и приусадебный участок.
Виды и особенности проектирования
Проект можно сделать несколькими способами:
- Воспользоваться интернетом.
- Получить услугу от профессионалов.
- Сделать самостоятельно.
- Купить готовую конструкцию, с предлагающимся чертежом.
Именно от этого зависит, какое будет опирание:
- Консольное. Представляет собой небольшой козырёк перед входом в дом. Поддерживается закладными или менсолами.
- Консульно-опорное. Также пристройка к дому, только держится на закладных или кронштейнах. Причём находятся они в стене.
- Балочно-опорное. Одна сторона сооружения делает упор на горизонтальную балку в стене, другая стоит на опорах.
- Отдельное. Когда держится кровля на опорных стойках.
Технология строительства навеса
Необходимые материалы и инструменты:
- на опорные столбы, профиль с квадратным сечением 10×10, 8×8, 6×6 см;
- для прогонов, берём профильную трубу с сечением 6×4 или 6×6 см;
- для обрешётки – 4×4 см (профильной трубы);
- арочная конструкция;
- поликарбонат надёжнее брать 10 мм, так как имеет отличные характеристики и привлекательный вид, удобен в работе;
- пресс-шайбы и саморезы;
- щебень, раствор (песок и цемент);
- шуроповёрт;
- дрель, нож;
- циркулярная пила;
Крепление стоек навеса к закладным элементам
Пошаговое руководство:
- Делаем заготовки из поликарбонатных плит при помощи циркулярной пилы. Причём, не забываем делать припуски на листах 10-15 см по длине. Во время крепления, защитную плёнку открываем в тех местах, где будет производиться крепление, остальную не трогаем. Так как по ней мы ведём ориентир крепежа. Панели располагаем плёнкой наружу. Именно с этой стороны они защищены от ультрафиолетовых излучений.
- Располагаем стыковочный профиль на расстоянии, равному разложенному поликарбонату.
- Крепление листов проводим саморезами, для которых предварительно дрелью, делаем отверстия, чуть больше (2 мм) размеров пресс-шайб. Далее, вставляем шайбу, потом закручиваем саморезы и закрываем их защитными колпачками. Край листа также закрываем защитной лентой, во избежание попадания грязи.
- Процесс повторяем, пока не уложем все панели.
- Высота конструкции зависит от уклона навеса. Чем больше уклон, тем выше сооружение.
- Если будет выбран металлический каркас, сюда отлично подойдут профиля, имеющие квадратное сечение 6×6 – 10×10 см.
- Не забывайте делать песчаную «подушку» под опоры.
- Для сгибания панели используйте профиль, который надрезается и сгибается в желаемую форму.
- Оптимальной высотой строения, считается 220-250 см, если оно будет использоваться под автомобиль.
- Толщину для различных форм сооружений выбирают разных единиц. Например, при большой площадке и наклонной форме кровли, выбирайте толщину 10 мм. В арочных конструкциях достаточной толщиной считается 8 мм. Небольшие навесы – 6. Горизонтальные сооружения – 16 мм, чтобы смог выдержать нагрузку в снежное время года.
- Используя сотовый поликарбонат, помните, любые переделки с ним, достаточно сложные.
Как построить функциональный навес из поликарбоната своими руками
Поликарбонат – это современный материал широкого применения.
Самыми распространенными конструкциями из него являются теплицы и навесы. Навес из поликарбоната – это универсальная конструкция, позволяющая не только защитить автомобиль от осадков, но и принести еще много пользы.
Мало кто знает, что использовать навес из поликарбоната можно и для защиты бассейна.
На ролике покупной навес из поликарбоната для бассейна:
Практически на всех дачных участках он есть. Так же навес используется в качестве беседки, которая позволяет, несмотря на плохую погоду, собираться на свежем воздухе.
Для любителей шашлыков такую конструкцию можно установить над мангалом. Кроме этого в последние годы их стали использовать и над балконами.
Навес из поликарбоната — отличное укрытие для бассейна
Какой поликарбонат используют для строительства?
- Монолитный (литой). Отличается эстетичным видом. Очень напоминает стекло, как бесцветное, так и цветное. Но только внешне, так как по прочности значительно его превосходит. Применяется для конструкций, которые должны выдерживать большие нагрузки.
- Сотовый. Самый распространенный вид, который используется для частного и коммерческого строительства. Имеет низкую стоимость и легкий вес. Монтаж этого вида можно производить даже одному. Именно этот вид позволяет изготавливать конструкции любой сложности, благодаря своей гибкости и пластичности.
- Профилированный. Имеет волнообразную форму и не уступает своими характеристиками монолитному поликарбонату. Удобен для использования на крышах, т.к. размеры волн совпадают в металлочерепицей, поэтому установка светового окна пройдет легко и быстро.
Цветок мускари: посадка и уход за растением, методики размножения и борьба с вредителями. Следуя нашим советам вы сможете насладиться всей красотой растения.
Как выбрать материал для навеса
В первую очередь стоит задуматься о необходимой толщине. От предназначения навеса и зависит выбор поликарбоната.
Чем он толще, тем дольше он будет служить. Но тут тоже есть несколько нюансов. Существуют стандартные величины от 4-х до 25 мм.
Самые тонкие предназначаются в основном для покрытия теплиц. Но для навеса подходит поликарбонат, имеющий толщину не менее 8 мм.
Кроме этого следует учитывать и радиус изгиба, и частоту обрешетки (т.е. расстояние между опорами), и структуру панели. Так же роль играют технические показатели, среди которых будут светопроницаемость, вес и другие требуемые характеристики.
На фото навес для авто из литого поликарбоната
Достоинства и недостатки навесов из поликарбоната
Основными плюсами таких навесов считаются:
- способность переносить резкие перепады температур и практически любые тепловые воздействия;
- небольшой вес облицовочного покрытия позволяет сооружать самые сложные конструкции;
- высокая пластичность и гибкость;
- достаточная степень прозрачности;
- противостояние ударам и механическим воздействиям;
- простота и легкость монтажа;
- противостояние воздействиям большинства химических и биохимических веществ.
Минусов немного, но все-таки они есть:
- высокая восприимчивость ультрафиолета;
- склонность к расширению под воздействие высоких температур;
- неспособность противостоять абразивным воздействиям;
- цена.
Пошаговая инструкция по изготовлению конструкции
Выбор поликарбоната уже позади, и теперь пришло время заняться проектированием и изготовлением самого навеса. Этот процесс состоит из следующих этапов.
Создаем чертеж
Прежде чем строить навес из поликарбоната своими руками, нужно разработать чертеж.
Проектирование — первый шаг к успеху
От этого этапа зависит результат. Правильный чертеж – это залог отличного результата.
Если вы решили спроектировать навес самостоятельно, то обратите внимание на схемы. В фото-подборке ниже представлены чертежи, которые могут пригодиться вам в проектировании навеса:
Это самые распространенные и востребованные виды конструкций, но на этом не стоит останавливаться, если вы хотите оригинальный дизайн.
Подготовка площади
Необходимо подготовить территорию:
- На этом этапе производятся замеры участка, на котором планируется установить навес. Тут главное не забыть о высоте.
- Убедитесь в том, что под навесом нет низины, в которой может скапливаться дождевая и талая вода. Об этом часто забывают и в дальнейшем испытывают некоторые неудобства.
- Если навес будет устанавливаться на опоры, то необходимо расчистить под них место (удалить корни и растительность).
- Не забывайте и о выравнивании поверхности. Это сделать сразу намного проще, чем во время строительства.
- Наметьте границы будущей конструкции при помощи колышек и натянутых веревок, как показано на картинке.
Размечаем границы будущей конструкции
Строительство каркаса
Для такого легкого материала, как поликарбонат он может быть выполнен не только из металла, но и из дерева. Если навес предназначен просто в качестве беседки, то вполне достаточно каркаса из деревянного бруса, а вот если для автомобиля, то тут лучше обратить внимание на металлический профиль.
Для установки основы из металла понадобятся навыки сварки, хотя и тут есть выход. Сегодня продаются и сборные конструкции, которые не уступают в прочности и надежности. Они соединяются при помощи болтов, но и цена их уже на порядок дороже.
Строительство каркаса для навеса из поликарбоната — важнейший этап возведения конструкции
Советы и нюансы возведения каркаса:
- Для металлического каркаса следует подбирать профиль с квадратным сечением 60х60 – 100х100мм. Размер зависит от будущих нагрузок.
- В качестве прогонов вполне достаточно профилированной трубы 40х40 или 60х60мм., а для обрешетки 20х20 или 40х20мм.
- На начальном этапе подготовки ямы засыпается песчаная «подушка» и по уровню вертикально устанавливаются опоры.
- Затем они заливаются бетоном или гравием с цементным раствором.
- Высыхать конструкция будет около 4 дней (в это время ее необходимо периодически поливать водой во избежание растрескивания).
- Теперь можно приступить к обвязке опор. Чаще всего ее выполняют по верху, но при необходимости дополнительной жесткости конструкции возможно и применение нижней или средней обвязки.
Этот этап является завершающим и требует аккуратности. Разрезать поликарбонат следует ножовкой или циркулярной пилой. При этом следует делать небольшой запас (10-15см.), который позволит избежать трещин при вибрировании листа.
При нарезке лучше неподвижно фиксировать материал и не снимать защитной пленки. Это позволит не только избежать повреждений, но и потом определить лицевую сторону.
К обрешетке конструкции крепят стыковочный профиль в тех местах, в которых будет стык листов поликарбоната. К нему и крепится сам материал. Лучшим вариантом является предварительное просверливание заготовок на пару миллиметров больше, чем пресс-шайбы.
После того, как вы закрепили листы, стыковочный профиль необходимо закрыть специальной крышкой.
При креплении материала необходимо оставить зазор на стыках в 2-3мм., чтобы не дать возможности поликарбонату деформироваться при нагревании. Края листов лучше закрыть торцевым профилем или защитной лентой, чтобы обеспечить материалу максимальный срок эксплуатации.
Что нужно помнить
Поэтому делая расчеты на этапе проектирования, следует все предположительные нагрузки умножить на 1,5. Этим вы гарантируете себе то, что установка не обвалится под воздействием сильного ветра и тяжести выпавшего снега.
Если вы сомневаетесь в точности своих расчетов, то можно обратиться к профессиональным конструкторам, которые подготовят вам проект навеса.
В нем будут произведены все необходимые расчеты. Такой подход не мешает вам в дальнейшем самостоятельно заняться монтажом. Но и тут не следует забывать о технике безопасности.
Уход за строением
Навесы из поликарбоната стали очень популярными, так как требуют минимум затрат. Но что делать, когда он прослужил вам уже несколько месяцев и слегка потерял привлекательный вид?
Тут все намного проще, чем многие думают. Уход за высокотехнологичным материалом осуществляется при помощи мягкой губки и любого моющего средства без абразивных и щелочных элементов.
Навес для автомобилей
Достаточно просто протереть средством поверхность и ополоснуть ее чистой водой.
Если на материале появились неглубокие царапины, то замаскировать их можно прозрачным герметиком. Он отлично скроет повреждения и не ухудшит функциональности поликарбоната.
При серьезных же повреждениях придется прибегнуть к полной замене листа. Но и тут сложностей не возникнет, так как снимается облицовка так же просто, как и устанавливается.
Придерживайтесь вышеперечисленных советов и тогда навес будет радовать вас и ваших близких долгие годы, не требуя дополнительного обслуживания.
Когда надо менять поликарбонат на теплице?
Поликарбонат, используемый в качестве материала для покрытия теплицы, имеет ограниченный срок службы и может потерять свои свойства со временем. Вот несколько факторов, которые следует учитывать при принятии решения о замене поликарбоната на теплице:
-
Износ: Поликарбонат со временем может выцветать, становиться хрупким и терять свои свойства. Если вы заметили, что покрытие стало мутным, имеет царапины или трещины, то это может быть признаком того, что поликарбонат изношен и требует замены.
-
Прочность: Поликарбонат может стать менее прочным после длительного использования и из-за экспозиции ультрафиолетовому излучению. Если вы заметили, что покрытие легко деформируется или изгибается при небольшом давлении, то это может быть признаком утраты прочности материала и требует замены.
-
Уровень защиты: Поликарбонат используется в качестве материала для покрытия теплицы для защиты растений от вредных ультрафиолетовых лучей, ветра, дождя и других погодных условий. Если вы заметили, что покрытие не обеспечивает достаточной защиты для растений, то это может быть признаком необходимости замены.
В общем, поликарбонат на теплице следует заменять, когда он потерял свои свойства, не обеспечивает достаточную защиту растений или выглядит изношенным и поврежденным. Рекомендуется проводить ежегодную проверку покрытия и заменять его при необходимости.
