Собственноручный ремонт насосной станции Grundfos — видеоинструкция по устранению неисправностей

Наиболее частое применение насосов Grundfos связано с оптимизацией циркуляции водоснабжения в период отопительного сезона или в автономных системах закрытого отопления. Они способствуют равномерному распределению тепла в помещении и более эффективному использованию энергии.

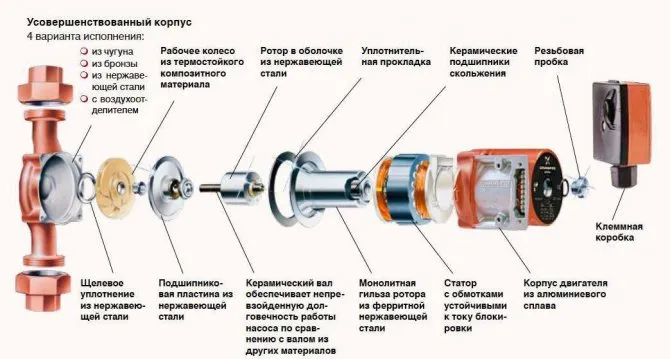

Устройство насоса Грундфос.

Такие насосы отличаются устойчивостью к перепадам напряжения и имеют защиту от перегрузок. Их выпускает датская фирма, которая предоставляет гарантию на их качество и гарантирует достаточно высокие эксплуатационные показатели. Такие насосы могут использоваться как дома, так и в промышленных сооружениях.

Однако при поломке данного оборудования система отопления перестанет функционировать и будет оставаться холодной до тех пор, пока не будет выполнен ремонт.

Причиной сбоя в работе насоса чаще всего становится образование отложений, которые оседают на стенках и в результате препятствуют включению машины. Данное нарушение можно исправить, выполнив ремонт своими руками. Если вы решите приобрести новое оборудование, починить старое будет полезно. Так вы сможете его использовать в качестве запасного варианта.

Очистка деталей

Первым делом необходимо убрать все лишние отложения с вала и ротора.

Так как главной причиной выхода насоса из строя становится отложение загрязнений, целью ремонта обычно становится очистка машины. Для этого нужно убрать все лишние отложения с двух составляющих частей — вала и ротора. Сделать это можно, предварительно открутив винтики насоса с помощью шестигранного ключа и тем самым выполнив разбор резьбового соединения, которое удерживает двигатель и насос. Открыв его, определите, насколько много ржавчины в нем собралось.

В зависимости от этого ее можно устранить с помощью ткани или скребка. Для того чтобы разобрать шайбу, а также ротор с его рабочим колесом, достаточно вставить нетолстую отвертку в пазы, которые расположены вокруг опорной шайбы. Вы можете сами определить, насколько высока вероятность образования новых отложений на данной поверхности. Если она гладкая, то шансов образования отложений гораздо меньше. Теперь ее можно обработать шлифовальным кругом.

После этого нужно осмотреть статор. В результате работы он может достаточно сильно окислиться, и в таком случае очистить его можно только с помощью молотка.

Основные виды поломок насосов Grundfos

Если вы умеете обращаться с техникой, и имеете представление о техническом строении водонапорного оборудования, можно произвести ремонт насоса собственными руками.

Для этого потребуется правильно установить причину поломки, и выбрать способ её устранения. Ломается насосная техника почти всегда внезапно, без особых предварительных «звоночков».

Все насосы, вне зависимости от их технических характеристик или принципа работы, чаще всего подвержены таким неисправностям:

• Нет вращающего момента на подвижных деталях аппаратуры.
• Самопроизвольное выключение аппарата.
• Высокий уровень шума или вибрации.
• Низкий напор воды.

Если аппарат гудит, но не крутится, то высока вероятность окисления крутящего вала, либо обизвестковывание крутящихся деталей. Такое возможно в результате длительного простоя внутренних механизмов. Когда же прибор не только не крутиться, но и не гудит, скорее всего, проблема в электропитании двигателя. Самопроизвольное отключение насосного оборудования свидетельствует о наличии минеральных отложений между стартером и ротором.

Сильный шум при работе обычно вызывается подсосом воздуха в водопроводящие трубки вследствие разгерметизации агрегата. Вибрация же говорит о неисправностях подшипников на вращающихся узлах насоса. Падение напора вызывается обычно засорением фильтров, либо же неправильным подключением прибора к трёхфазному источнику питания.

Извлечение и очищение датчика

Для нормальной работы насоса необходимо отполировать его внутренние стенки.

Отдельное внимание нужно обратить на датчик. Грязь и ржавчина, которые оседает на нем со временем, часто приводят к тому, что насосы Grundfos теряют свои эксплуатационные показатели. В результате этого их работа может прекратиться вовсе. Поэтому датчик также нужно извлекать и очищать от отложений. Для этого снимается крышка с блока управления и разбирается корпус насоса на две половины.

Чтобы снять сам датчик, необходимо открутить винты с помощью ключа, который идет в комплекте с насосом. После откручивания винтов корпус датчика можно с легкостью снять руками. В случае если это не получается сделать из-за осевшей грязи, его можно поддеть отверткой. Так как данная деталь изготовлена из пластика, сам производитель рекомендует очищать ее более бережно и с использованием менее агрессивных материалов. Для этого можно применить обычную зубную щетку.

Обслуживание Grundfos

Во избежание вышеперечисленных проблем, следует соблюдать правила эксплуатации насосного оборудования, а также производить его своевременное техническое обслуживание. Монтаж глубинного оборудования Грундфос и пробное включение лучше всего доверить профессионалам. Перед запуском насосных станций следует всегда убеждаться в наличии в них воды, во избежание сухого запуска.

Если насос используется вами лишь в летний сезон, то в остальное время его следует всё равно включать, хотя бы на полчаса каждые 3-4 недели. Это позволит избежать проблем с окислением его внутренних деталей. У дренажных насосов Grundfos следует особое внимание уделять проходимости труб и патрубков. Поскольку такая аппаратура работает в особо тяжёлых условиях, влекущих опасность засорения, необходимо время от времени прочищать её сильной струёй воды.

Полировка стенок

Чтобы Грундфос работал снова в нормальном режиме, необходимо отполировать его внутренние стенки. При этом облегчить работу можно, если использовать полировальные инструменты, предварительно закрепив их в патроне дрели.

Если в насосе заклинил подшипник, то необходимо разобрать его и попытаться прокрутить крыльчатку.

В целях очистки от известковых образований систему наполняют раствором из уксусной кислоты и воды, которые смешиваются в равных частях. Можно уплотнить резьбовые соединения. Это поможет в дальнейшем избежать протекания насоса. Для этих целей можно даже использовать прокладку из велосипедной камеры.

Иногда причинами остановки работы насоса могут быть заклинивание подшипника, отсутствие срабатывания датчика протока воды или же понижение давления. Для этого вовсе не нужно полностью разбирать насос, чтобы устранить одну из вышеперечисленных неполадок.

Попробуйте просто переключить оборудование в ручной режим, сняв со стопора переключатель, который находится на распределительной коробке, и поставить ручку в среднее положение. Это позволит работать насосу даже при закрытом кране. Но если это не помогло ему включиться, то необходимо выполнить разбор насоса и попытаться прокрутить крыльчатку. В случае если она не прокручивается, насос не подлежит ремонту.

Если насос работает только в ручном режиме, причина поломки — датчик проточной воды.

Поломку можно устранить, заменив сам датчик. Иногда насос перестает работать после отключения воды из-за того, что в нем скапливается воздух. В таком случае спустить его можно, повернув центральный винт.

После проделывания всех этих операций или при полной очистке насоса его необходимо собрать. Это производится в обратном порядке.

Если никакое из указанных действий не привело к возобновлению работы насоса, поломка может заключаться в выходе из строя обмотки его двигателя или конденсатора. Такая неисправность требует замены запчастей, которые вам может предоставить только сервисный центр. В противном случае единственным выходом остается замена данного устройства. В европейских странах в среднем срок службы данных насосов составляет около 5 лет. Однако качество воды в Европе лучше, поэтому срок эксплуатации можно сократить на год или два.

Чем дальше от города мы живем, тем менее доступными становятся услуги всевозможных сервисных компаний и ремонтных мастерских.

Замена сальника после сухого хода

Если насосная станция 3 минуты поработает без воды в режиме сухого хода, потребуется замена сальника рабочего колеса. Это может произойти в самом начале работы нового оборудования, если в систему не была залита вода перед запуском.

Для замены потребуется разобрать корпус прибора, снять поврежденную деталь и поставить новую, после чего собрать все в обратном порядке. Чаще всего такая неполадка происходит с резиновыми сальниками. Если установлена керамика, есть шанс, что оборудование будет работать и дальше.

Принцип работы

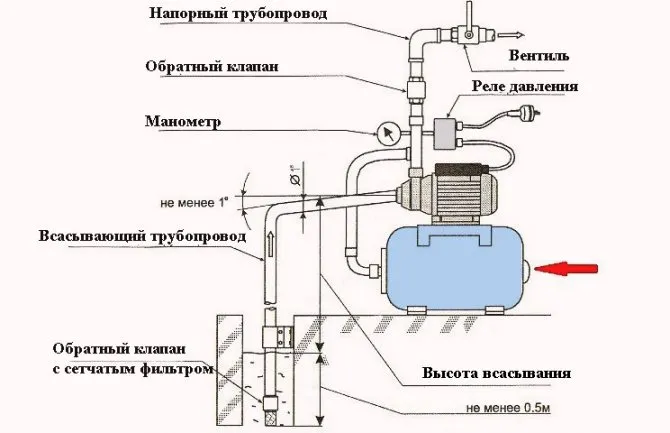

Для организации работы обычного домашнего водопровода применяются насосные станции (НС) с гидроаккумулятором. Пуск и останов насоса в таких системах осуществляется посредством реле давления. Это устройство, настроенное на определенный диапазон давления в трубе, замыкает контактную группу при его минимальном значении и размыкает при максимальном.

Чтобы насос не включался каждый раз, как только кто-либо из жильцов откроет кран (частые включения сокращают срок службы двигателя), к водопроводу подключается гидроаккумулятор. Из названия понятно, что этот резервуар нужен для создания запаса воды, но он накапливает не только ее.

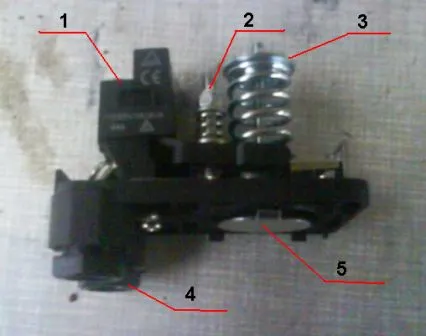

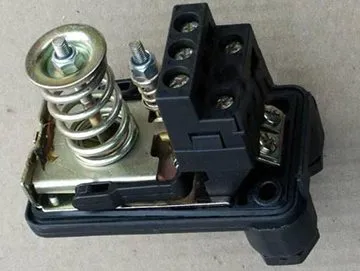

Реле давления.

Обычно, черная коробочка с двумя проводами, как правило, прикрученная одним концом к напорному коллектору. На внешней стороне имеется пластиковый винт, отвернув который, можно снять крышку и заглянуть внутрь. Внутри две пружины: побольше и поменьше, а также контактная группа для подключения проводов. Большая пружина отвечает за давление отключения, маленькая за разницу между включением и отключением. Соответственно, стягивая гайкой большую пружину, мы поднимаем давление отключения, т.е. давление в системе, отпуская пружину – мы его снижаем.

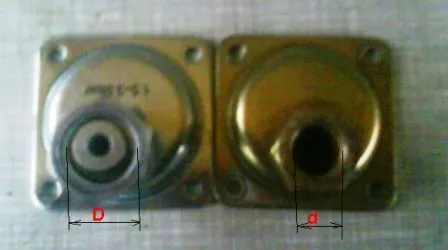

Важно помнить, что маленькая пружина не регулирует предел включения насоса, а отвечает именно за разницу между давлениями. Например, настройки по-умолчанию: включение – 1.5 бар, выключение – 2.8 бар. Если вы подняли давление выключения до 3.5 бар, то насос теперь будет включаться при 2.2 бар без всякой дополнительной регулировки. Чтобы уменьшить эту разницу, маленькую пружину нужно стягивать; чтобы увеличить – отпускать.

Устройство, довольно таки, простое и надежное. Но (опять это «но») после некоторого периода эксплуатации, пределы включения и выключения начинают «плавать». Чаще всего замечают, что насос или вообще не выключается, или выключается после продолжительной работы (несколько минут). Виновато в этом именно реле давления, если конечно, вы не завысили давление отключения при регулировке так, что насос просто не справляется. Обычно, просто понижают немного порог отключения (на 0.1-0.2 бар) и все. Иногда приходится менять целиком реле давления (благо стоит оно не так дорого) из-за подгоревших контактов контактной группы или из-за невозможности нормально отрегулировать порог отключения (либо много, либо мало, а среднее не поймать). Не могу не сказать о злополучной крышке реле давления (сам не раз попадался). Она имеет свойство при её закрытии и обжатии, менять порог отключения (обычно в большую сторону) за счет смещения штифта, на котором расположена большая пружина, и за который же эта крышка и крепится. Давление при этом приходится ловить, практически, наугад. Но лучше уж так, чем менять все реле.

Виды насосных станций

НС могут отличаться по различным признакам:

1. Тип насоса: в зависимости от глубины источника применяют самовсасывающие насосы (до 8 м) и погружные. По виду нагнетательного механизма большинство относится к центробежному типу, но среди погружных моделей часто попадаются вибрационные.
2. Вид автоматики: если расход воды осуществляется исключительно в продолжительном режиме, например, для полива, вместо реле давления на НС устанавливают датчик протока. Он включает насос с началом разбора воды (реагирует на движение среды в трубе) и отключает по его окончании. Гидроаккумулятор в такой НС не используется. Некоторые модели НС с датчиками протока и без накопителя можно использовать и в обычном домашнем водопроводе. Они комплектуются усовершенствованной автоматикой, которая «умеет» осуществлять плавный пуск/останов двигателя насоса и менять его мощность. При наличии таких функций часты включения становятся агрегату не страшны.
3. Тип гидроаккумулятора.

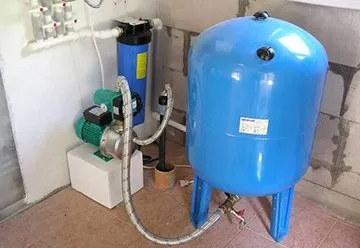

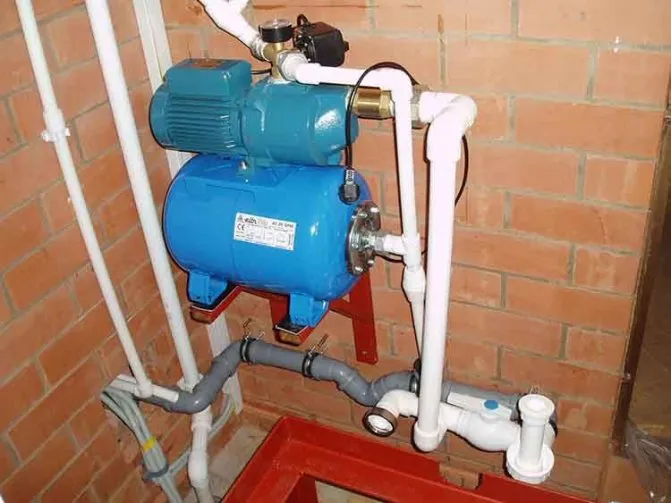

Насосная станция работающая

В НС применяют два типа гидроаккумуляторов:

• баллонные: вода закачивается в резиновую «грушу»;
• мембранные: объемы для воздуха и воды разделены эластичной мембраной.

Также накопители могут отличаться объемом. При этом надо учесть, что в спецификации указывается объем всего бака, а не имеющегося в нем резервуара для воды.

Автономное водоснабжение в доме – важная составляющая комфортного проживания. Колодец или скважина – что лучше для загородного дома и дачи? Поможем разобраться.

С принципом работы биотуалета для дачи вы можете ознакомиться здесь.

Советы по изготовлению вакуумного пресса своими руками читайте в этой публикации.

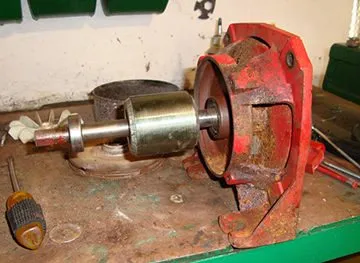

Как разобрать Grundfos

Когда вы абсолютно уверены, что причиной неполадки стали некие внутренние проблемы механизма, следует начать разборку насоса.

Перед этим его следует отключить от электропитания и слить из внутренних полостей и трубок воду. Начинать разбирать аппарат следует с распредкоробки, после чего производится визуальный осмотр внутренних комплектующих. Таким образом, можно найти сгоревшую или вышедшую из строя деталь В ситуации, когда все комплектующие в этой части аппарата исправны, следует продолжить разборку.

Глубинные насосы Грундфос разбираются следующим образом:

1. Корпус прочно зажимается в тисках. Лучше всего это сделать при помощи двух половинок стальной трубы соответствующего диаметра. Так исключается возможность деформации корпуса аппарата.
2. Если раскрутить крышку руками не получается, резьбовой шов следует смазать специальной жидкостью. Часто в месте стыковки крышки и самого корпуса скапливается ил и грязь, затрудняющие проворачивание резьбы.
3. После снятия крышки следует достать ротор из рабочей камеры.

При разборе двигатель насоса должен находиться в вертикальном положении. В таком случае можно избежать утечки смазочного масла из него.

Основные причины неисправностей

Давайте мысленно пройдемся по НС и посмотрим, что может вызвать сбои в ее работе.

Всасывающая магистраль (для систем с самовсасывающими насосами)

После отключения агрегата она удерживается обратным клапаном, установленным в начале водозаборной трубы.

При длительных простоях насос приходится заливать заново.

Если вы ищете самовсасывающий насос, который не нужно заливать, выбирайте агрегат вихревого типа. Однако, учтите, что у него очень низкий КПД.

Отсутствие воды во всасывающей магистрали может быть обусловлено такими причинами:

• вода в источнике опустилась ниже заборного патрубка;
• нарушена работа обратного клапана;
• в магистрали появились трещины или зазоры, через которые в нее попал воздух (произошел разрыв водяного столба).

Симптомы

Если НС оборудована датчиком сухого хода, насос автоматически отключится. В противном случае он будет работать (до срабатывания защиты по перегреву), но вода поступать не будет.

Насос

С главным элементом НС могут случиться такие неприятности:

• залипание рабочего колеса: слышится гудение, но двигатель не вращается;
• вышел из строя конденсатор: признаки те же самые;
• из-за износа корпуса и рабочего колеса насос не может развить в трубопроводе напор, при котором срабатывает реле давления: агрегат не отключается даже при нулевом расходе воды;
• сгорел двигатель: агрегат не включается, слышен запах горелой изоляции.

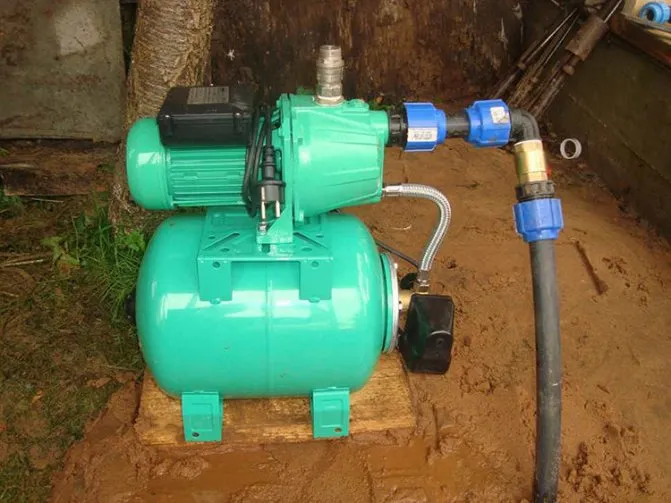

Насосная станция с встроенным эжектором

Реле давления

Чаще всего реле перестает функционировать по следующим причинам:

• на контактах накопилась грязь, препятствующая электрическому соединению: насос перестал включаться;
• произошло засорение присоединительного патрубка: реле перестает реагировать на изменение давления в водопроводе;
• ослабли пружины, в результате чего «поплыли» границы рабочего диапазона давлений.

Водопровод

Признаки засорения трубопровода зависят от места установки реле:

• реле размещено в доме рядом с гидроаккумулятором, то есть пробка образовалась где-то между ним и насосом: закачка воды в гидроаккумулятор стала занимать больше времени, чем обычно;
• реле установлено рядом с насосом, то есть оно находится между ним и пробкой: агрегат работает рывками (частые включения/отключения).

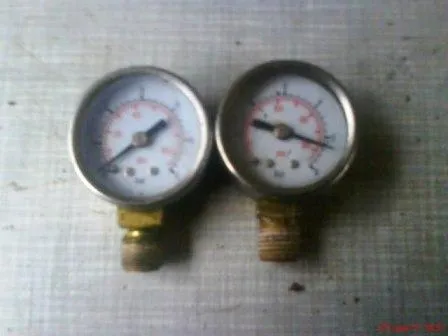

Манометр.

Пожалуй, самое безобидное устройство на насосной станции, без которого, в принципе, можно и обойтись. Видел манометры с разбитым стеклом, без стрелки, раздавленные (показывают больше, чем есть), и всегда уговаривал оставить все как есть. На работу станции отсутствие манометра не влияет, а вот заменить его: это та еще морока, на закисшем-то коллекторе! Хотите проверить?

Гидроаккумулятор

• разгерметизация корпуса;
• разрыв баллона или мембраны (в этом случае при нажатии на золотник из бака польется вода);
• снижение давления воздуха по естественным причинам.

Во всех случаях будет наблюдаться один и тот же признак: насос включается каждый раз, как только будет открыт кран.

Ремонт насосной станции своими руками

Для возобновления работы НС необходимо сделать следующее:

Всасывающая магистраль

Самостоятельный ремонт обратного клапана обычно заключается в удалении грязи или длинноволокнистых включений, которые мешают заслонке закрыться. При более сложных поломках деталь меняют.

Если на армированном шланге появились трещины, через которые насос подсасывает воздух, их необходимо заклеить армированным скотчем для ремонта трубопроводов.

Насос

Изношенные корпус или крыльчатку придется заменить.

Есть модели, в полость которых устанавливается нержавеющий вкладыш. Менять его гораздо дешевле, чем весь корпус.

Кстати, налет с контактов лучше всего удалять мягким школьным ластиком.

Подстройку реле осуществляют вращением двух гаек, навинченных на штоки с надетыми на них пружинами.

От степени сжатия большой пружины зависит значение давления включения (его еще называют нижним), а малая регулирует разность между ним и давлением выключения (верхним). Заметьте, не само давление отключения, а именно разность верхнего и нижнего давлений.

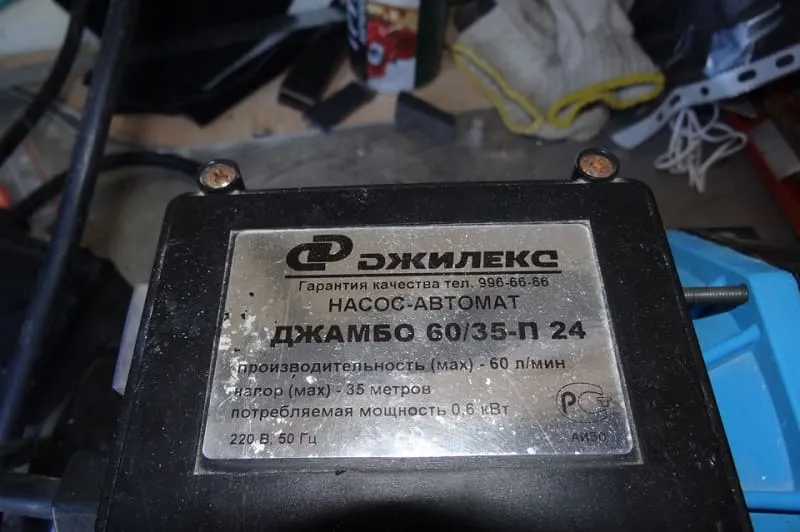

Пример замены запчастей насоса Джамбо

Как ранее было отмечено, все конструкции насосных станций схожи. Часто ремонту и замене подвергаются:

1. Реле и клеммы.
2. Провод питания с вилкой.
3. Обратный клапан.
4. Фильтрующий элемент.

Замена проводится при первом проявлении неисправности. Фильтры меняются периодически, так как со временем их эффективность снижается.

Видео на тему

Такие производители насосной техники, как Grundfos, производят качественные насосы, которые отличаются высокой производительностью и длительным сроком эксплуатации. Но даже качественная техника подвержена поломкам в случае несоблюдения норм использования или когда не проводится периодическое обслуживание. Как результат – частичное или полное прекращение функционирования аппарата.

Ремонтом насосов Грюндфос, как правило, занимаются специализированные мастерские, которые за свои услуги берут солидный гонорар. При этом не всегда сама неполадка стоит затраченных денег. Решением может стать ремонт насоса Грундфос своими руками, который вполне возможен при наличии определенных знаний.

На каком давлении отключается насосная станция?

Давление, при котором отключается насосная станция, зависит от ее типа и настроек. В большинстве случаев, насосные станции устанавливаются с автоматическим регулятором давления, который обеспечивает стабильное давление в системе водоснабжения.

Обычно, автоматический регулятор давления установлен на 1,5-2 бар выше желаемого давления в системе. Например, если желаемое давление в системе составляет 2,5 бар, то насосная станция будет автоматически включаться, когда давление в системе опустится до 2,5 — 1,5 = 1 бар, и отключаться, когда давление достигнет установленного уровня 2,5 бар.

Однако, следует учитывать, что давление отключения насосной станции может быть настроено индивидуально в зависимости от условий и требований системы водоснабжения, поэтому лучше обращаться к инструкции насосной станции для определения точного значения.
