Восстановление насоса ‘Малыш’ — разборка, сборка, устранение типичных поломок и их ремонт

Здесь вы узнаете:

• Модельный ряд насосов «Малыш»
• Устройство и принцип действия
• Основные виды поломок
• Порядок разборки-сборки устройства
• Ревизия положения составных частей насоса
• Как заменить компаунд
• Как перемотать катушку
• Что делать, если прибор плохо работает
• Регулировка зазоров
• Насос «Малыш» работает, но не перекачивает воду

Своими руками можно выполнить ремонт насоса «Малыш». Это устройство часто применяется для решения бытовых задач. Важно знать, как правильно разобрать и собрать его, провести проверку и смазку при проведении ремонта.

Модельный ряд насосов «Малыш»

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

• «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
• «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
• «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
• «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Сфера применения

Примитивное устройство насосов вибрационного типа обеспечивает их простую эксплуатацию. За счет отсутствия подшипников и вращающихся элементов они не нуждаются в регулярной смазке. Незначительный нагрев механизма при работе способствует замедленному износу деталей. Насосы вибрационного типа успешно справляются с перекачкой щелочной воды, они не страшатся наличия минеральных солей в жидкости и устойчивы к колебаниям температурного режима. Но прежде чем выбрать подобный агрегат, стоит помнить о его свойстве вибрировать. Чем это чревато?

Вибрации насоса, за счет которых осуществляется забор жидкости и ее передвижение к трубопроводу, обладают разрушающими способностями. За счет их действия статичные предметы или материалы могут начать смещаться, что крайне нежелательно. Обычно насосы вибрационного типа используют в следующих целях:

• Удаляют жидкость из недавно выкопанного колодца или откачивают воду для дальнейшего осмотра и чистки водоносных ключей.
• Обеспечивают подачу воды из колодца для жизнеобеспечения.
• Вибрационный насос успешно эксплуатируется для полива участка, качая воду из озера, реки или другого водоема.
• Также с помощью агрегата можно наладить подачу жидкости из цистерны или бака.
• Выручит вибрационный насос, если потребуется удалить воду из затопленного подвала, освободить котлован, траншею или другое объемное углубление.

Замечание! Отсутствие в перечне действий по забору воды из скважины объясняется противоположными отзывами о данной сфере применения. Одним насос вибрационного типа служит отличным помощником при доставке воды из скважины, другим он нанес вред, разрушив саму скважину и вызвав деформацию фундамента основного строения.

Устройство и принцип действия

Устройство насоса.

Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.

Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.

В секунду сердечник выполняет 50 вибраций. С аналогичной скоростью поршень совершает поступательно-возвратные движения. Регулируемые клапаном порции воды устремляются в заданном направлении и изливаются из выпускного патрубка.

Принцип работы механизма

Работа вибрационного насоса основана на изменении давления в камере нагнетающего действия. Основные шаги процесса:

• Поступление тока на обмотку катушки обеспечивает образование магнитного поля.
• Намагниченная катушка притягивает вибратор.
• Под действием этой силы поршень изгибается внутрь и приближается к камере нагнетающего действия.
• За счет подобного движения в камере (4) формируется разряженная атмосфера и давление снижается.
• Жидкость подсасывается из внешнего источника через клапаны (8) и заполняет внутреннее пространство камеры (4).
• Вибрационный насос работает от переменного тока, название которого говорит само за себя. Поэтому через короткий промежуток времени процесс намагничивания прекращается и шток за счет действия амортизатора (5) возвращается на прежнее место.
• На жидкость, расположенную внутри камеры (4) давит поршень. За счет этого действия давление внутри камеры (4) растет.
• Закрытые давлением жидкости обратные клапаны не дают воде вернуться в первоисточник, поэтому она перемещается в камеру нагнетающего действия (3).
• Через мгновение в вибрационном насосе вновь появляется намагничивание. Поршень на штоке движется назад, и жидкость передвигается по каналам (11) к шлангу (трубопроводу).

Частота ритмов составляет 100 раз за 1 секунду, а движения штока с поршнем напоминаю вибрацию, за счет чего агрегат и получил название вибрационный насос.

Основные виды поломок

Вибрационные насосы типа «Малыш» разработаны более полувека назад советскими конструкторами. Но, несмотря на это, они до сих пор пользуются большой популярностью у наших соотечественников. Причина этого – доступная цена и высокая надёжность. Но, несмотря на это, погружные насосы «страдают» рядом характерных неисправностей, свойственных и «Малышу». К основным типам неисправностей «Малыша» следует отнести:

• Отслоение электромагнита.
• Величина зазора между катушками поршня и магнита не соответствует нормативам.
• При включении в сеть насос гудит, но воду не подаёт.

Коротко о главном

Маленький, компактный гидроагрегат «Малыш» достаточно надежное и мощное оснащение, которое чаще всего используется в сельской местности и на дачных участках. К сожалению, они, как и все остальные помпы, подвержены поломкам. Чаще всего это незначительные поломки, которые спокойно можно устранить самостоятельно, не прибегая к помощи профессионального мастера. Но есть и серьезные неисправности, которые починить может исключительно специалист. Обращайте внимание на правильность разборки и сборки гидрооборудования.

А вы уже ремонтировали гидроагрегат «Малыш» собственными силами? Или все – таки предпочитаете прибегать за помощью профессионалов?

Порядок разборки-сборки устройства

Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:

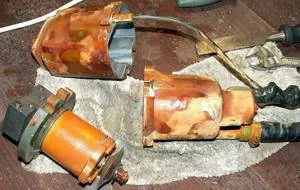

Насос Малыш в разобранном виде

1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

1. Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло. При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут. В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм.
2. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть.
3. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

Частые неполадки

1. Насос Малыш плохо перекачивает воду– проблема в неверно настроенном обратном клапане.
2. При включении насоса пробки в электросети отключаются экстренно (оплавился кабель) – причина в сгоревшей обмотке якоря. Требуется замена кабеля.
3. Насос работает, но вода не идет – вышел из строя обратный клапан или раскрутились резьбовые соединения штока. Если же оборвался шток, требуется только его замена.
4. Насос Малыш греется, его сильно трясёт – отслоение компаунда для гашения вибрации. Потребуется замена этого слоя.

Для разборки насоса Малыш нужно выкрутить все винты, которые соединяют между собой корпус. Рекомендуется нанести небольшие насечки на корпус, при последующей сборке это облегчит процесс.

Совет специалиста: при разборке насоса, выкручивать нужно не по одному винту, а ослаблять каждый на пару оборотов.

При сборке насоса обратите внимание на положение прокладки и верхней части корпуса – они должны совпасть. Или же если сделали насечки, ориентируйтесь по ним. Совет бывалых: после сборки и ремонта, проверяйте работоспособность в ёмкости с водой, чтобы повторно не доставать насос из скважины

Совет бывалых: после сборки и ремонта, проверяйте работоспособность в ёмкости с водой, чтобы повторно не доставать насос из скважины.

Ревизия положения составных частей насоса

Если вы разобрали насос, проведите ревизию правильного положения его составных частей.

1. Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
2. Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
3. Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
4. Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
5. Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
6. Выключаем оборудование и сливаем из насосного устройства воду.
7. Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.

Как заменить компаунд

1. Разбираем устройство.
2. Определяем место, в котором компаунд отслоился от корпуса погружного насоса. Сделать это можно легонько постукивая небольшим молотком по корпусу. На нормальных участках звук будет глухим, на поврежденных участках – звонким.
3. Извлекаем узел с компаундом из корпуса вибрационного насоса.
4. Болгаркой аккуратно наносим на внутреннюю часть корпуса сетку из насечек, глубиной до 2 миллиметров. Такую же сетку делаем на узле с эпоксидным компаундом.
5. Оба участка с насечками покрываем клеем для стеклянных поверхностей (можно использовать любой герметик)
6. Возвращаем узел с компаундом в исходное положение – фиксируем его и ждем, пока герметик застынет.
7. Собираем корпус обратно.

Как перемотать катушку

Для перемотки катушек вибрационного насоса вам понадобятся следующие материалы:

• Медный провод с диаметром 0.65 м (марка ПЭТВ);
• Эпоксидная смола, пластификатор, отвердитель.

Инструменты:

• Намоточный станок;
• Паяльник
• Электроплитка;
• Молоток;
• Отвертка;
• Защитные рукавицы.

Ремонт вибрационного насоса рекомендуется производить на улице, либо в хорошо проветриваемом помещении, поскольку для перемотки катушек придется плавить эпоксидную смолу, а она выделяет токсичные вещества, вдыхание которых вредно для организма.

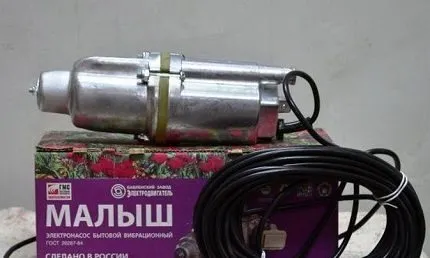

Насос Малыш, готов к установке и подключению

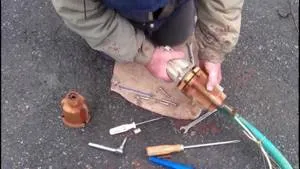

Сначала разбираем погружной насос. Извлекаем залитый электромагнит с устройства. Чтобы выполнить это придется расплавить эпоксидный компаунд.

Для этого лучше всего подойдет электроплитка, на которую необходимо положить корпус агрегата. Подождите, пока эпоксидка прогреется до температуры 160-170 градусов (об этом сигнализирует характерный дымок, идущий от неё – этот дым токсичен, старайтесь его не вдыхать).

Далее, нам нужен деревянное полено, об которое можно будет выбить электромагнит с корпуса. После того как компаунд прогрелся, наденьте защитные перчатки, и бейте корпус об колоду (электромагнит должен смотреть в низ), до тех пор, пока электромагнит не изменит своё положение так, чтобы можно было его поддеть чем-либо и извлечь.

Пока корпус горячий, очистите его от остатков эпоксидной смолы щеткой по металлу, либо плоской отверткой.

Теперь необходимо молотком выбить электромагнит из катушки. Для этого нужно использовать небольшой деревянный брусок, в качестве клина. Рекомендуется делать это с помощником, который будет держать катушки, а вы будете выбивать. Если фиксировать катушку в тисках, то, скорее всего, ремонт закончится на деформации её каркаса.

Как только сердечник электромагнита будет выбит, размотайте катушку и очистите её каркас от остатков эпоксидной смолы. Установите каркас катушки на намоточный станок и выполните полную обмотку катушки (примерно в 8 слоев). Сделать это можно без специального станка, однако это потребует гораздо больше времени.

Начало и конца проволоки соедините с основной частью с помощью паяльника. В каркас катушки обратно ставим электромагнитный сердечник. Продеваем кабель подключения к электросети сквозь уплотнитель внутрь корпуса. Разделяем кабель и зачищаем его концы на 2-3 см.

Припаиваем кабель к началу обмотки катушек. Аккуратно опустите катушки внутрь корпуса. Чтобы катушки плотно сели на своё место, приложите к электромагнитному сердечнику небольшой деревянный брусок, и несильным постукиванием придайте им нужное положение.

Теперь необходимо сделать эпоксидный компаунд. Зафиксируйте корпус агрегата в тисках. В металлической посуде размешайте эпоксидку, пластификатор и отвердитель.

Получившейся смесью залейте катушки до верхней кромки электромагнита. Подождите 10-15 минут, чтобы компаунд заполнил все щели. Если после того, как эпоксидка опустилась в пустоты, её уровень уменьшился, то долейте дополнительное количество смеси.

Для того чтобы компаунд полностью отвердел нужно подождать как минимум 24 часа. После этого соберите корпус устройства. После того, как ремонт завершился, опробуйте работоспособность насоса в ведре с водой, возможно, понадобится отрегулировать зазор между якорем и электромагнитом.

Что делать, если прибор плохо работает

Если насос плохо функционирует, его мощность уменьшилась и нет давления, нужно попробовать промыть его чистой водой, возможно, причина в засорении мусором. Разборка «Малыша» требуется, если причины поломки не были установлены при внешнем осмотре.

Ремонт включает в себя следующие этапы:

1. Необходимо отвинтить болты на корпусе, соединяющие две части прибора. Если они заржавели и их невозможно скрутить вручную, можно срезать болгаркой.
2. Поршень и другие внутренние детали следует почистить от грязи. Катушка насоса обработана компаундом, его нужно удалить из корпуса.
3. Нужно осмотреть катушку, отремонтировать и перемотать ее. Если перегорела перемотка, следует заменить ее на новую.
4. Омметром проверяется работоспособность электрошнура. При неисправности его можно укоротить или установить новый.
5. Сборка прибора. Обязательно правильно совместить отверстия, по которым проходит вода.

Проверить работоспособность насоса. Если есть дополнительные шумы, нужно лучше затянуть болты.

Грамотный ремонт своими руками

Поломки могут случиться в электрической и механической частях. Оборудование может выйти из строя частично или полностью. Частичное нарушение работоспособности прибора может означать как поломку внутренних деталей, так и нарушение регулировки.

Чаще всего из-за работы устройства без воды оно перегревается, и автоматика выходит из строя. По этой же причине может перегреться изоляция, расслаивается заливка, из корпуса выпадает ярмо. При этом насос гудит, не качает жидкость, может пострадать корпус изделия. Избежать появления таких неисправностей возможно, соблюдая правила эксплуатации насоса.

Механические поломки вибрационного насоса возникают довольно часто.

Рассмотрим самые распространенные причины поломок:

• Известковый налет на деталях;
• Разгерметизация корпуса из-за механических повреждений;
• Засорение внутренностей грязью;
• Ослабление соединений болтов.

При подозрении на неисправность прибора нужно отключить его от электросети и вытащить из воды. Прежде чем разобрать насос, следует его осмотреть. Подающий шланг отсоединить и просмотреть прибор сверху на предмет повреждений. Нарушение целостности корпуса устраняется только полной его заменой. Если с ним все в порядке, тестером нужно проверить сопротивление катушек. Если контакты замыкают, необходимо менять катушку.

Обычно для этого требуется специалист, т.к. в домашних условиях сделать это очень сложно.

Ремонт насоса следует выполнять, когда он отключен
Следующим шагом при исправности катушки будет продувка насоса. Если воздух входит свободно либо при резком вдохе во входное отверстие клапан закрывается, то с насосом все в порядке. Прибор также нужно потрясти, наличие посторонних звуков говорит о поломке внутри.

Регулировка зазоров

Для стабильной работы агрегата важно, чтобы рабочие зазоры между деталями электропривода были правильно выставлены и настроены.

Инструменты для ремонта насоса можно купить в строительном магазине

Чтобы проверить величину зазоров, нужно подключить прибор к электросети с напряжением в 220 В. Нужна регулировка.

Это важно, потому что:

• Напряжение меньшей силы может уменьшать мощность прибора;
• Небольшое напряжение оказывает влияние на электропривод, и оборудование может сломаться;
• Больший вольтаж может спалить двигатель насоса.

Зазор между сердечником и якорем, согласно заводским параметрам, должен составлять около 0,5 см. Если величина зазора изменена, его нужно отрегулировать. Проще отдать прибор специалисту, но можно сделать регулировку своими руками.

Для того чтобы отрегулировать зазоры, нужно убирать либо добавлять шайбы под резиновым поршнем или якорем. Если не получается точно выставить подходящий размер, лучше отдать прибор в сервисный центр. Дополнительные шайбы увеличивают напор, а уменьшение их его ослабляет. Если зазор в электроприводе будет меньше или больше нормы, это может привести к поломке.

Погружной насос «Малыш» является оптимальным выбором для обеспечения водой дома или дачи. Как и вся техника, такие устройства подвержены поломкам, особенно учитывая то, что он постоянно находится в воде. Починить прибор вполне возможно своими руками. При покупке устройства необходимо сохранить инструкцию, поскольку его схема будет очень важна при ремонте. Правильная эксплуатация и профилактические проверки аппарата помогут снизить риск поломок либо избежать их вообще.

Почему оборудование ломается?

Погружной скважинный насос обеспечивает удобство и простоту использования скважины. Он поднимает воду с большой глубины на поверхность, где она по коммуникациям поступает к точкам водозабора.

Производят бытовые погружные насосы отечественные и зарубежные предприятия. И хотя перекачивающее оборудование отличается надежностью, в процессе эксплуатации время от времени могут возникать поломки.

Все элементы погружных насосов точно подогнаны и легко разбираются. Если в процессе сборки детали не становятся на свои места свободно, значит порядок установки отдельных компонентов нарушен

Отлаженную и четкую работу погружного насоса часто нарушают следующие причины:

• высокая (более 50%) концентрация взвешенных частиц в воде;
• работа «всухую», когда аппарат функционирует, не касаясь воды;
• перепады напряжения выше допустимого уровня, регулярно случающиеся в сети;
• некачественно закрепленные кабельные соединения;
• трос агрегата, не корректно прикрепленный в области оголовка скважины;
• подводный кабель не верно зафиксирован.

Провоцируют возникновение неисправностей отсутствие фильтра или его слишком сильное загрязнение, нестабильно работающее реле давления или плохо функционирующий гидроаккумулятор.

При отсутствии заземления электрохимическая коррозия поражает металлические элементы оборудования. Насос перестает нормально качать воду и требует немедленного обслуживания.

Если проблемы возникают с новым насосом, находящимся на гарантии, не стоит устранять их самостоятельно. Лучше отвезти прибор в фирменный сервис. Там его работоспособность восстановят профессиональные мастера с опытом

Очень часто причиной неисправности становятся ошибки, допущенные пользователями в процессе установки насоса и его эксплуатации. Производители и сотрудники сервисных центров рекомендуют покупателям непосредственно перед подключением приборов, внимательно читать инструкцию и строго следовать всему, что там написано. Это позволит избежать многих проблем и продлит срок службы насосного оборудования.

Почему водяной насос гудит но не качает воду?

Водяной насос может гудеть, но не качать воду по нескольким причинам:

1. Повреждение подшипников: Если подшипники насоса изношены или повреждены, это может вызвать гул и привести к тому, что насос не будет качать воду. Неисправные подшипники нужно заменить.

2. Засорение входного отверстия: Если входное отверстие насоса забито грязью, мусором или другими материалами, это может привести к тому, что насос не будет качать воду. Необходимо очистить входное отверстие.

3. Повреждение внутренних деталей насоса: Если внутренние детали насоса повреждены, это может вызвать гул и привести к тому, что насос не будет качать воду. Необходимо провести ремонт или замену поврежденных деталей.

4. Недостаточное количество воды: Если насос не имеет достаточного количества воды для качания, то это может привести к тому, что он будет гудеть, но не качать воду. Необходимо проверить, что водоснабжение насоса работает правильно и достаточно.

В целом, если водяной насос гудит, но не качает воду, то следует провести проверку и выявить причину неисправности, чтобы принять соответствующие меры для устранения этой проблемы. Если самостоятельно не получается определить причину, то лучше обратиться к специалисту.
