В данной статье мы представим рекомендации по корректному выбору вибрационного насоса. Мы разъясним преимущества его структуры и основной принцип работы. После ознакомления с материалом, вы сможете оценить пригодность данного типа насоса для вашего дома. Также вы будете в состоянии вести диалог в магазине или оценить рекомендации монтажников, занимающихся установкой водопровода.

насос с нижним забором воды С помощью вибрационного насоса можно организовать автономное водоснабжение в загородном доме Источник pervomaster.ru

Конструкция

Вибрационные насосы пользуются спросом из-за их надежности, доступной стоимость и простоте эксплуатации. Устройство подсоединяется к шлангу и помещается в колодец, на этом все задачи домовладельца закончились, надо только подать электричество, чтобы началась перекачка воды

Принцип действия достаточно прост. Основная часть работы обеспечивается электромагнитом, вибратором и поршнем. В ходе работы поршень периодически изгибается и перекачивает воду.

насос вибрационный погружной с верхним забором воды Металлический корпус полностью герметичен и дополнительно защищает насос от механических повреждений Источник pinterest.com

Погружной вибрационный насос состоит из множества элементов. Если посмотреть их расположение на схеме, то можно выделить 11 основных составляющих. В усложненных конструкциях могут присутствовать дополнительные элементы, но принцип действия это не изменяет.

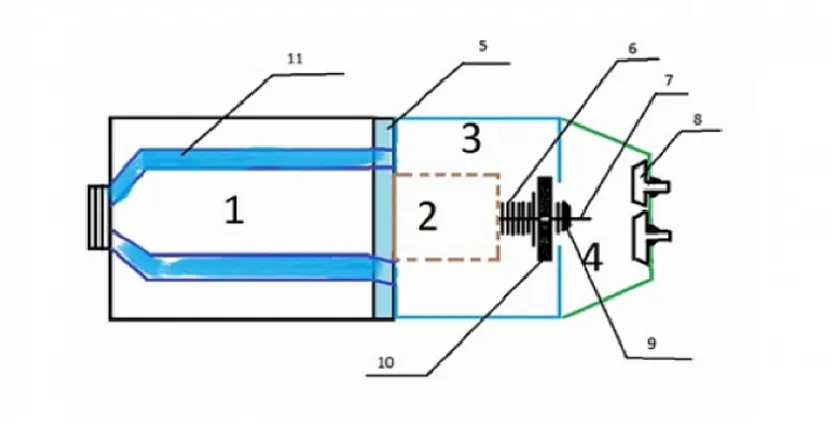

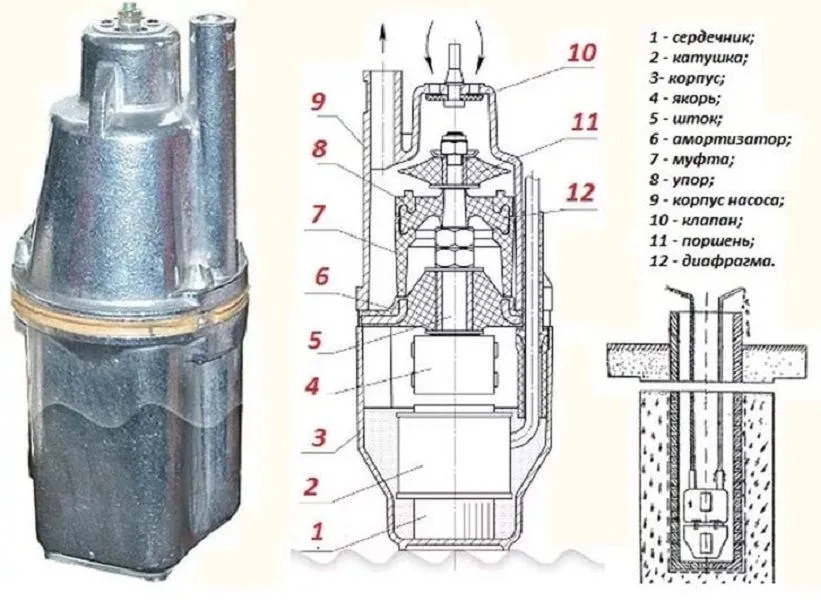

насос вибрационный погружной с нижним забором воды Вибрационный насос состоит из 11 основных элементов Источник obrawa.ru 0 0 0 Электромагнит. Электрическая катушка с сердечником из стальных пластин.
  1. Электромагнит. Электрическая катушка с сердечником из стальных пластин.
  2. Вибратор. Электромагнит, при подаче тока притягивается к магниту.
  3. Нагнетающая камера.
  4. Всасывающая камера.
  5. Амортизатор. Отвечает за возврат вибратора на начальную позицию. Чем качественнее используется материал, тем эффективнее осуществляется работа.
  6. Шайбы. Ограничивают ход поршня
  7. Шток. Изгибает поршень.
  8. Клапаны. Эластичные элементы, отвечают за всасывание воды.
  9. Гайка. Фиксирует поршень.
  10. Поршень. Подвижные элемент, создает повышенное давление. Наиболее часто выходит из строя из-за загрязнения мелкими песчинками и грязью.
  11. Отводящий канал. Выводит воду в подключенный шланг.

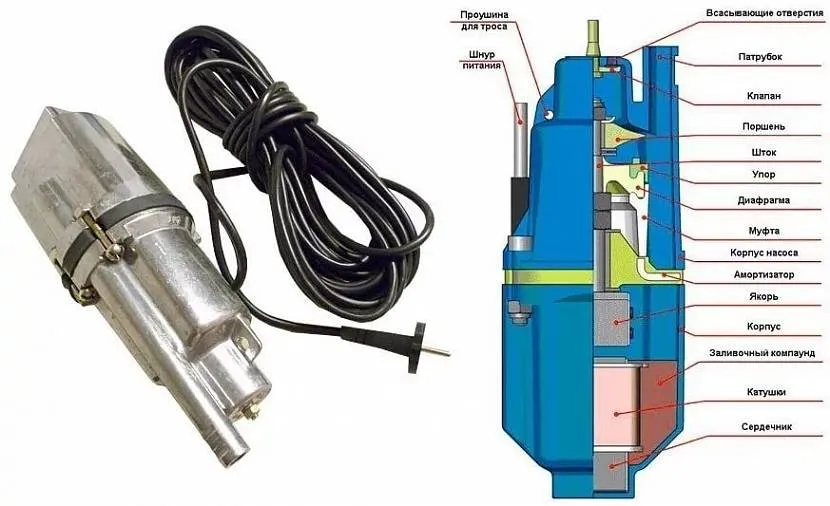

насос вибрационный погружной Конструкция вибрационного насоса в разрезе Источник vodatyt.ru

Конструкция может изменяться в зависимости от производителя. Например, могут поменять место расположения клапанов или отводящего канала.

Принцип действия

Весь функционал основан на перемещении воды за счет разницы внутреннего и внешнего давления.

Принцип действия поэтапно:

  1. После подачи электричества катушка (1) намагничивается и притягивает вибратор (2).
  2. Поршень изгибается, создается разряжение, открываются клапаны (8), вода попадает в всасывающую камеру (4).
  3. Меняется полярность тока и намагничивание исчезает, амортизатор (5) откидывает вибратор на место. Клапаны (8) закрываются. Вода переходит в нагнетающую камеру (3).
  4. Происходит повторное намагничивание, поршень изгибается и вода попадает в отводной канал (11)

Насос работает на переменном токе, полярность за 1 секунду меняется 100 раз. В результате колебаний насос сильно вибрирует, за это он получил название «вибрационный».

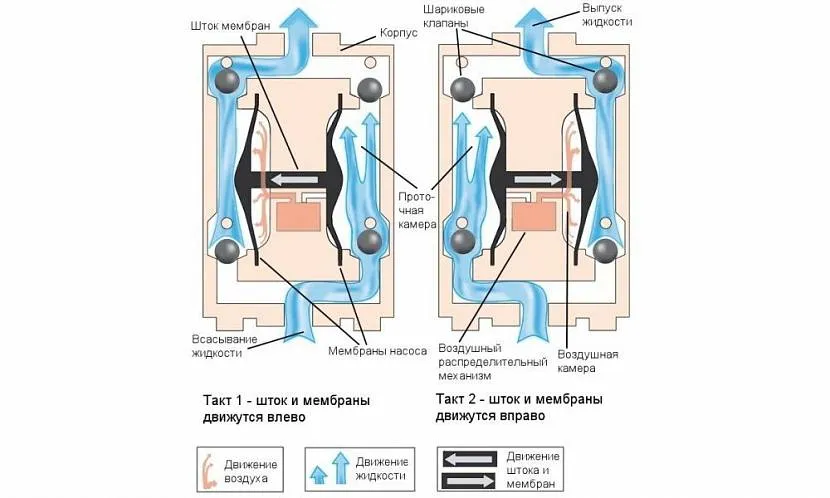

вибрационный насос Вибронасос действует в 2 такта Источник moikolodets.ru

Производители

На отечественном рынке наиболее распространены производители «Малыш», «Ручеек», «Водолей». Также хорошей репутацией пользуются иностранные производители PATRIOT, QUATTRO и GRUNDFOS.

Вибронасосы производятся в следующих городах:

Город или страна Производитель
Ливны Бавлены Климовск Малыш
Курск Киров Водолей
Бранск Челябинск Родничек (фирмы Зубр и Тополь)
Могилев (респ. Беларусь) Ручеек
США и Китай PATRIOT
город Бьеррингбро (Дания) GRUNDFOS
Китай QUATTRO

Все модели имеют примерно одинаковую конструкцию, отличие в названиях связано с маркетинговыми принципами.

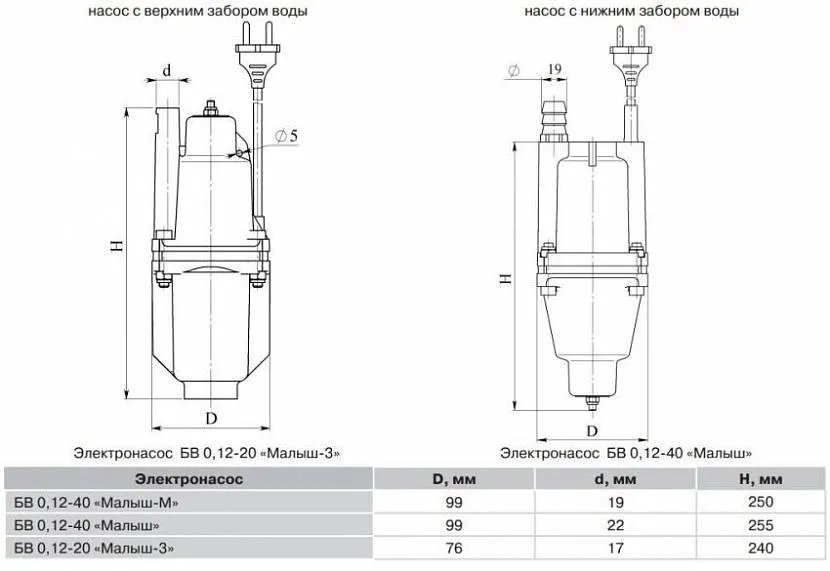

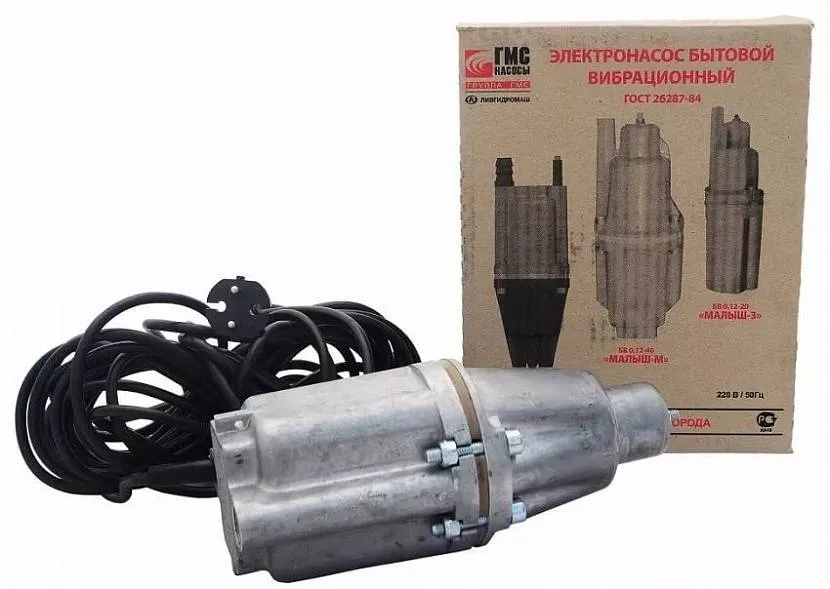

насос с нижним забором воды Модели различных производителей отличаются по форме корпуса Источник gidtepla.ru

Преимущества вибрационных насосов

Положительными сторонами погружных насосов являются:

  1. Надежность. Конструкция не содержит подшипников и деталей с высокой подвижностью, поэтому не нуждается в смазывании и техобслуживании.
  2. Неприхотливость. Данный тип насосов приспособлен для работы при любых температурных режимах, а также в щелочной и соленой воде.

Также можно отметить простоту ремонта и долгий срок службы. Но данные преимущества зависят от многих параметров и не являются чертой исключительно вибрационных насосов.

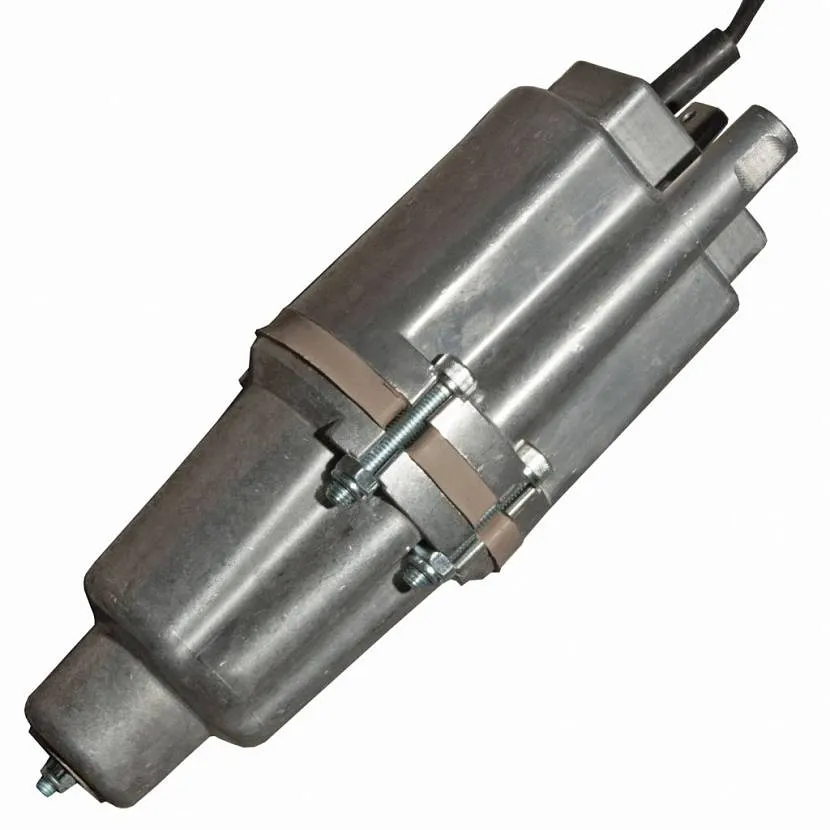

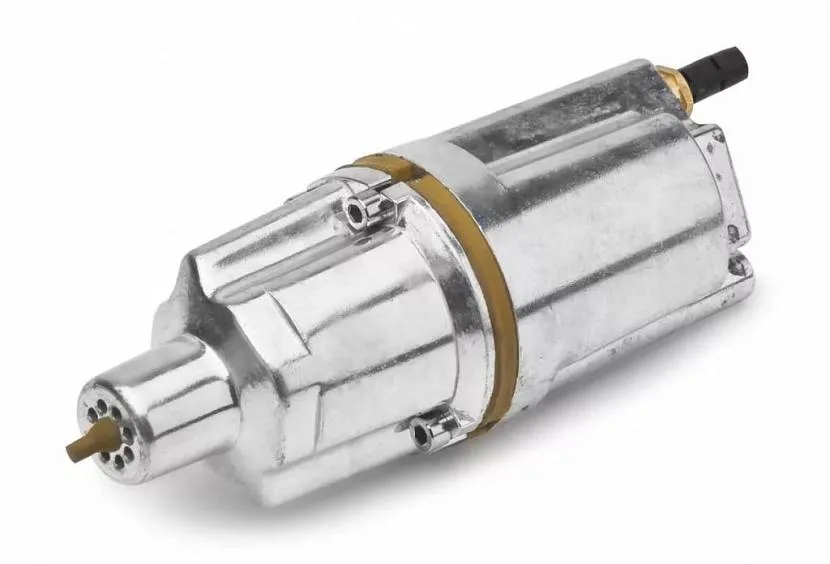

насос вибрационный погружной с нижним забором воды Простой механизм обеспечивает высокую надежность и неприхотливость к условиям работы Источник stroypay.ru

Технические характеристики моделей

Модельный ряд «Малыш» имеет мощность 250 Вт, этого достаточно для полива небольшого огорода и откачки воды из затопленных цокольных этажей. Большинство моделей рассчитано на напряжение в 220В, но также может функционировать при 240В.

Важно! Если напряжение нестабильное, то для нормальной работы надо дополнительно приобретать стабилизатор. Выход напряжения в сети за пределы технических характеристик насоса негативно сказывается на сроке его службы.

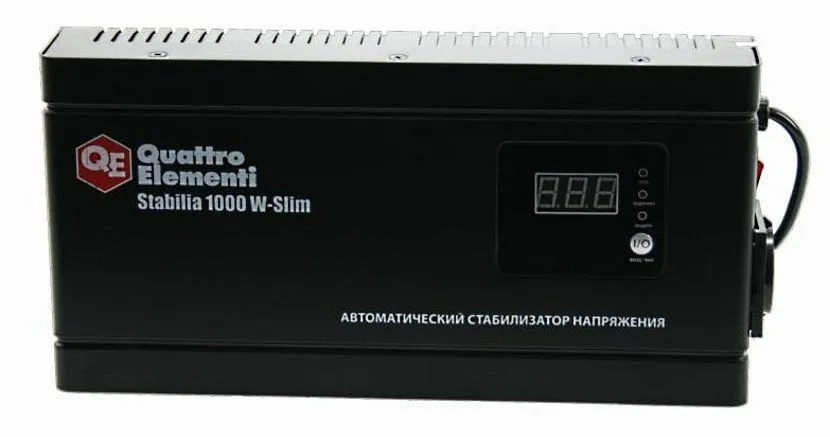

насос вибрационный погружной Стабилизатор напряжения сберегает насос от излишней нагрузки Источник furniturel.ru
Модель Забор воды Сверху(В) Снизу(Н) Мощн. (Вт) Производи тельность (л/мин) Рабочая глубина (м) Высота подъема (м)
Малыш МП 1500 В 240 24 3 60
Ручеек-1 В 225 18 3 72
Patriot VP-10 B В 250 18 7 60
Беламос Н 300 16,6 3 70
Малыш М 1514 В 250 25 3 60
Калибр НВТ-210/10 В 210 12 10 40

Высота подъема определяет максимальную длину шланга, который может использоваться для перекачки. При выборе рекомендуется покупать насос с высотой подъема на 20% больше необходимого.

О том, как выбрать насос для колодца в видео:

Защита от перегрева и сухого хода

Если вибронасос будет работать вхолостую (без жидкости), то быстро перегреется и сгорит. Чтобы этого избежать, используют термореле – оно размыкает цепь при перегреве и замыкает вновь после остывания.

Если отключения происходят часто, то надо очистить патрубок и трубы от мусора. Но не в коем случае нельзя вскрывать корпус самостоятельно, высок риск повредить герметизацию и полностью вывести механизм из строя.

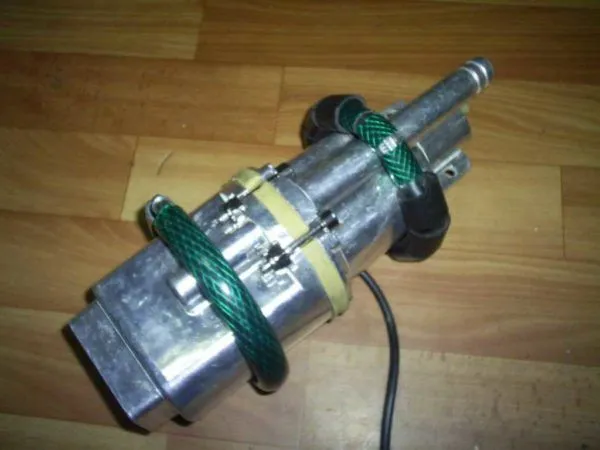

вибрационный насос Кольца из шлангов обеспечивают защиту корпуса от дополнительных механических повреждений Источник stroychik.ru 0 0 0

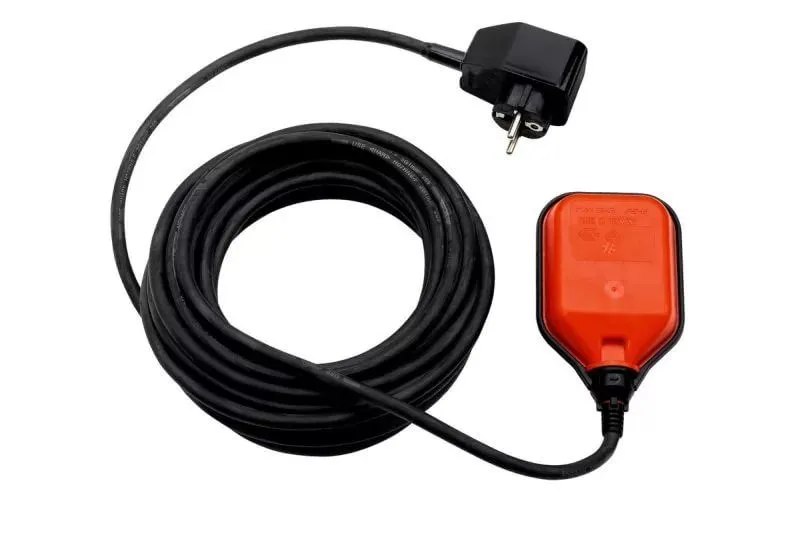

вибрационный насос Пластиковый датчик контролирует уровень воды, как только достигается нижний порог, то электрическая цепь размыкается Источник outillage-online.fr

Продление срока службы

«Малыш» стоит от 1700 до 3000 рублей и имеет средний срок службы 2-3 года. За свою цену это достаточно длительное время, но его можно увеличить, если соблюдать правила:

  • Проводить осмотр и очистку. Ежемесячно надо чистить патрубок, клапаны от мусора. Это повышает эффективность всасывания и уменьшает нагрузку на подвижные элементы.
  • Используйте защиту. Сухой ход и перегрев приводят к быстрому износу амортизатора, повреждению поршня. Предотвращение негативных последствий значительно продлевает срок службы.
  • Колодец должен иметь диаметр не менее 100 см. Во время работы насос вибрирует и бьется о стенки (если нет дополнительной защиты). При долгой эксплуатации могут повредиться обсадные трубы скважины и корпус насоса.

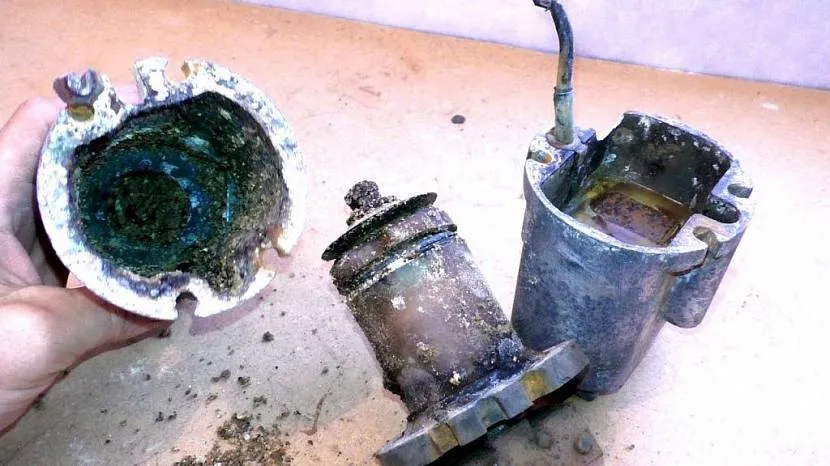

насос с нижним забором воды Спустя какое-то время насос ржавеет и загрязняется изнутри, это сильно влияет на его производительность Источник lgot.ru

Главная проблема в том, что в скважине находится много песка. Когда воды остается мало, то мелкие песчинки засасываются в насос и засоряют механизм. На выходе получается грязная вода, непригодную для питья и бытового использования.

В скважине находится труба с сетчатым фильтром на дне. Если включить насос, то крупные частицы со дна поднимаются вверх по сетке, а мелкий мусор проходит сквозь фильтр в основную полость с чистой водой.

В результате уменьшается приток, жидкость мутнеет и вибронасос забивается мелким мусором. Иногда мелкий песок полностью забивает фильтр и вода не поступает вовсе. Последствием может стать необходимость замены фильтра.

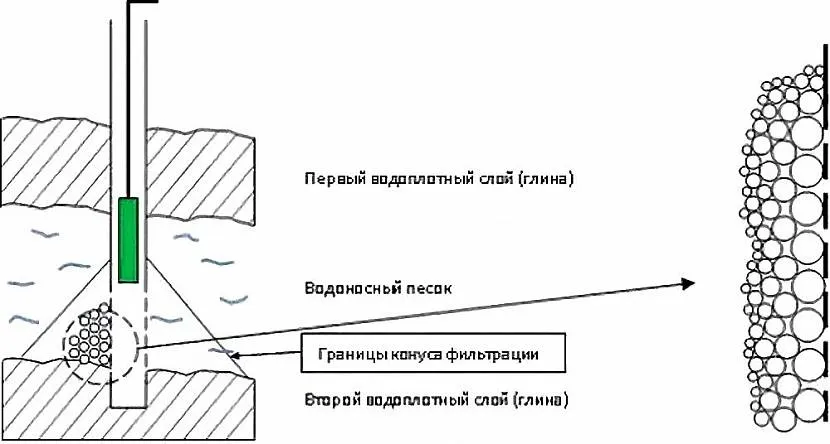

насос с нижним забором воды На дне скважины находится сетчатый фильтр, он защищает от мелкого мусора и песка Источник tproekt.com

Результатами неправильного использования вибронасоса в скважине являются:

  • Разрушение скважины. В ходе вибраций мелкий песок попадает в скважину и делает воду непригодной для бытовых задач.
  • Разрушение породы. При неправильном монтаже регулярные вибрации приведут к разрушению породы и повреждению фундамента ближайших строений.
  • Повреждение насоса. Из-за обилия песка вибронасос засоряется и застревает на дне. Достать его невозможно, очистить скважину тоже.

Важно! Для скважин целесообразнее использовать центробежный насос. Он стоит дороже, но имеет другой принцип работы и не вредит породам.

Иногда инженеры используют вибронасосы в свежих скважинах. Это делается для очистки от ила и для разрушения глинистого слоя. Результатом является очистка скважины и увеличение притока воды.

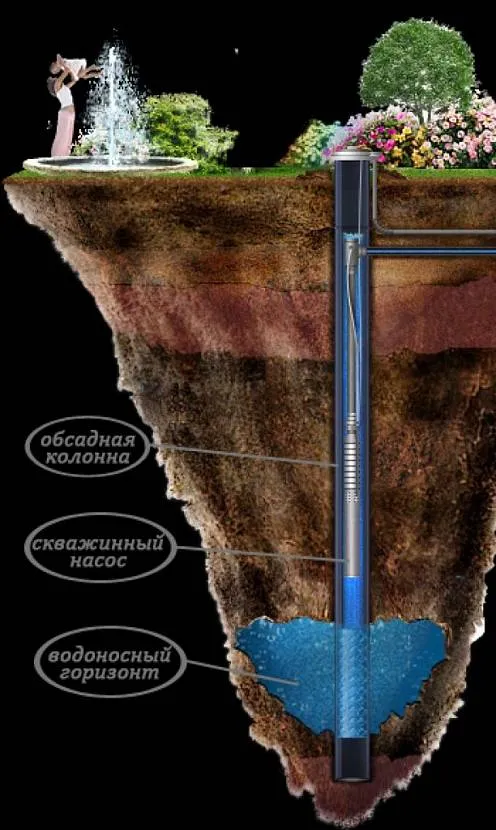

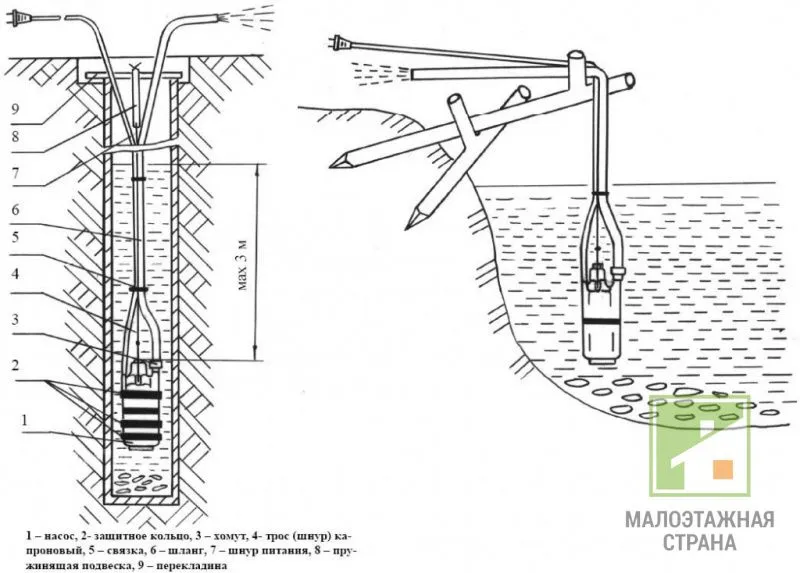

вибронасос в скважине Скважина имеет сложную конструкцию и неправильная установка вибронасоса приводит к серьезным последствиям Источник stroy-mart.ru

Верхний и нижний забор воды, разница и особенности использования

Основной механизм действия описывался ранее. Но на рынке можно встретить модели с верхним и нижним забором воды. Между ними разница только в расположении клапанов для всасывания. Верхний забор – отверстия с клапанами сверху, нижний – на дне вибронасоса.

Конструкция вибрационного погружного насоса с нижним забором воды целесообразнее применять для промывки свежих скважин. Нижнее расположение клапанов позволяет засасывать больше воды с мусором и эффективнее производить откачку.

В колодцах и водоемах эффективнее использовать модели с верхним забором, отверстия находятся на 30 см от земли и не захватывают мусор с песком. Эта конструкционная особенность значительно продлевает срок службы механизма.

насос вибрационный погружной с нижним забором воды В насосах «Малыш» имеются модели с верхним и нижним забором Источник horodom.cx.ua

Подробнее о выборе вибронасосов с верхним и нижним забором воды

Рекомендации по выбору

Лидерами продаж среди вибрационных моделей считаются следующие производители:

  • Малыш. Обладают репутацией наиболее надежных и неприхотливых к различным условиям за свою цену.

  • Ручеек. Занимает второе место по популярности, модели имеют верхний забор и обеспечивают напор до 60 м.

  • Ручеек-1. Конструкция такая же, как у одноименного собрата, но производство находится в Белоруссии.

  • Водолей. Основное производство находится на Украине, по цене стоит дороже конкурентов, но обеспечивает напор до 100м, производительностью 1500 л/час.

У каждого производителя имеются модели различного предназначения. Это могут быть насосы с нижним забором воды или с верхним, мощнее или слабее, с дополнительной защитой или без. Принцип действия один и тот же, отличается в основном глубина погружения, способ забора воды, и производительность.

На рынке также можно найти другие известные компании вроде Grundfos или Karcher. Они не были включены в список, так как больше ориентированы на производство насосов другого принципа действия: винтовые, центробежные, вихревые и прочие.

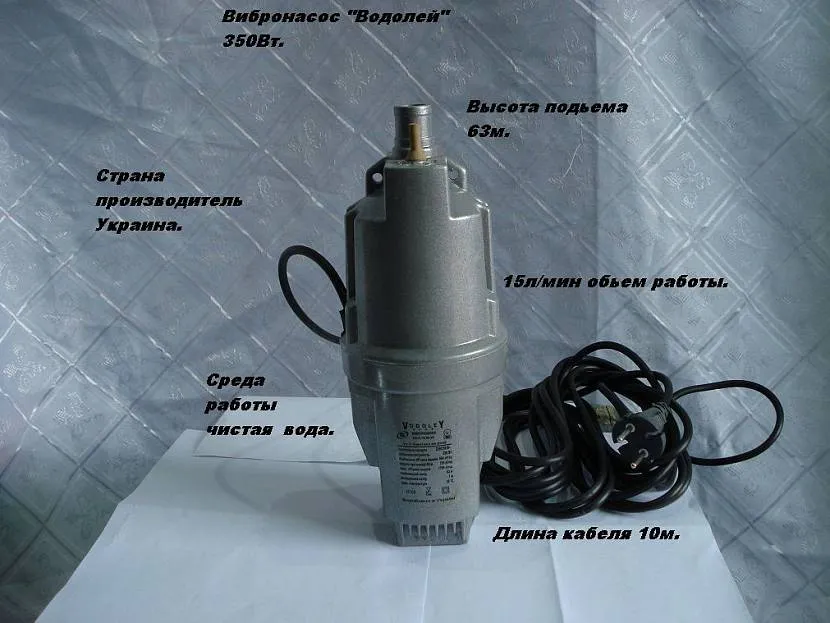

насос вибрационный погружной Вибронасос «Водолей» отличается повышенной мощностью и высотой подъема Источник 999.md

Лучшие модели вибрационных насосов на рынке

В магазинах можно найти множество различных моделей различного назначения и цены. Чтобы избавить читателя от лишней траты времени ниже представлены 3 лучшие модели различных производителей:

Название Глубина погружения (м) Высота подъема (м) Производи тельность (л/мин) Забор воды н-нижний в-верхний)
Беламос БВ028 3 70 16,6 Н
PATRIOT VP 24A 7 70 18 Н
Малыш М 3 60 25 В

Все о вибрационных насосах в видео:

Заключение

Вибрационный насос достаточно простое устройство с хорошими техническими характеристиками. Его можно использовать для полива участка, перекачки воды с водоемов и для других целей. Главное соблюдать меры предосторожности и правильно установить вибронасос в выбранное место.
