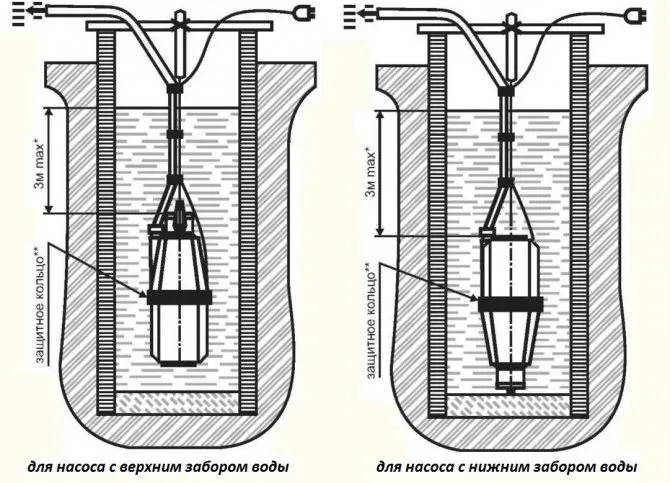

28. Устройство с нижним и верхним забором воды
29. Выводы и полезное видео по теме

Разборка насоса Малыш

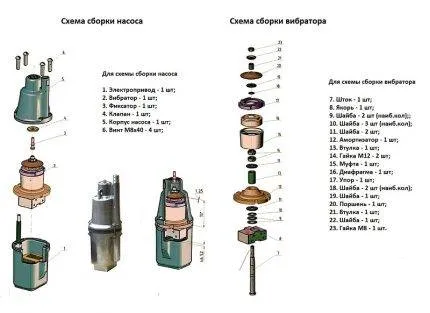

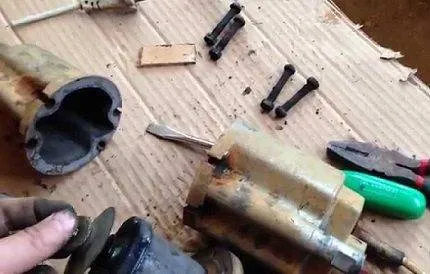

Прежде чем провести ремонт насоса «Малыш», требуется аккуратно разобрать его. Важный аспект этого процесса — сохранить целостность всех компонентов и зарегистрировать последовательность действий, чтобы после ремонта правильно собрать механизм.

Затем корпус «Малыша» зажимается в тисках в вертикальном положении, чуть ниже стыковочного шва верхней и нижней частей. Выкручиваются все крепёжные болты, и верхняя часть корпуса механизма снимается. Далее раскручиваем и убираем фиксирующую гайку с втулки вибратора, и снимаем все детали, надетые на шток. Основные комплектующие вибрационного насоса:

• Поршень.
• Диафрагма с упором.
• Электромуфта.
• Амортизатор.
• Якорь.

Все вышеперечисленные запчасти нанизываются на центральный шток, а между ними устанавливаются шайбы и контргайки.

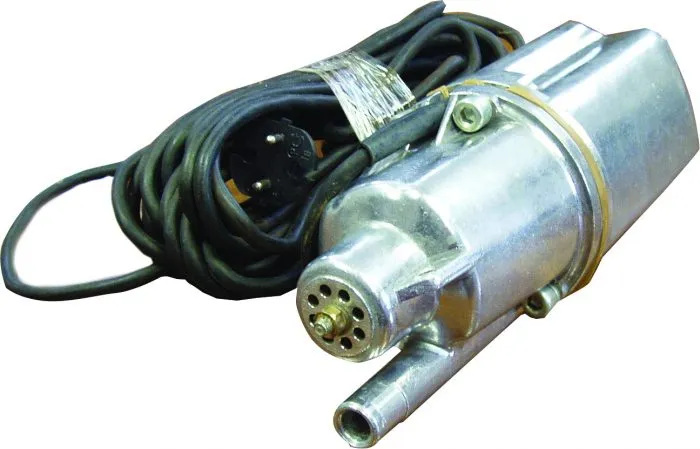

Модельный ряд и технические характеристики

На рынке представлены три модификации насосов Малыш:

• Стандартная (она же базовая). Имеет нижний забор воды.
• Модель с маркировкой «К». Выполняет те же функции, что и базовая модификация устройства. Но дополнительно оснащена защитой от перегрева.
• Насос Малыш с маркировкой «П». Здесь при тех же технических характеристиках, что и у предыдущих моделей, отличие только в материале корпуса. Он выполнен из полимера.

Насосы Малыш-М и Малыш-3 имеют верхний забор воды.

Технические характеристики для всех модификаций агрегата Малыш идентичны:

• Производительность — 430 л/час при подъеме жидкости с глубины 40 м. Чем меньше будет глубина, тем выше рабочий показатель насоса. Иногда это значение достигает 1050 л/час, если воду поднимают с 1 м.
• Напор — 40 м.
• Мощность двигателя — 245 Вт.
• Максимальный показатель глубины погружения — 5 м.
• Период непрерывной работы — 2 часа.

Возможные поломки «Ручейка» и способы их устранения

Разгерметизация корпуса

При заборе воды из колодцев или скважин необходимо контролировать, чтобы корпус ручейка не соприкасался со стенками. Вибрирующий насос, дотрагиваясь до них, будет получать удары, равнозначные по силе ударам молотка. Причем их в минуту будет около ста. Естественно, что корпус такой перегрузки не выдержит: он нагреется и произойдет отслоение заливки от магнита, находящегося внутри. То же самое случится, если насос оставить работающим вне воды, на сухую.

Для ремонта насоса необходимо раскрыть корпус и вынуть электрическую часть

Попробуем провести ремонт насоса ручеек своими руками. Для этого надо отделить электрическую часть, достать магнит, нарезать маленькой болгаркой по всей поверхности неглубокие бороздки, смазать герметиком, который используют для вставки стекол в автомобилях, засунуть обратно в корпус, используя пресс, и подождать до высыхания. Затем собрать насос в обратном порядке.

Замена клапана

При откачке дренажных вод из подвалов надо следить, чтобы внутрь не попали мелкие камушки или песок. Для этого покупается дополнительный фильтр, который натягивают в разогретом виде на приемную часть по типу колпака. Они не слишком удобны в использовании, зато дешевы. Более дорогие фильтры напоминают стаканы, в которые насос вмещается целиком. Вот с ними-то и рекомендуется проводить откачку весенних вод.

От попадания мелких камушков или песка истирается резиновый клапан — деталь №4

Если все же камушку удалось попасть внутрь механизма, то через сетку встроенного фильтра он пройдет и застрянет у клапана. А так как клапан резиновый, то спустя некоторое время его разорвет на части.

Провести ремонт погружного насоса ручеек несложно: вместо клапана можно взять пробку от медицинских бутылок. В ней резина достаточно толстая, так что легко встанет на место клапана.

Купив «Ручеек», дачники облегчат себе полив и откачку дренажных вод, а также будут всегда иметь в доме питьевую воду.

2014-02-23 09:59:05

Автор, учите географию! Белорусское предприятие (как написано в статье) ОАО «Ливгидромаш» находится в старинном русском городе Ливны Орловской области. В России Ливны также известны в народе так называемой гармошкой «ливенкой» разновидностью русской гармони, появившаяся в г. Ливны в 60—70-х года XIX века

2014-04-26 12:41:56

Я делаю ремонт так (разбираю насос и складываю детали по порядку, смотру их износ):
1) снимаю колпак и смотрю всасывающий клапан;
2) отворачиваю гайку, снимаю поршень;
3) отворачиваю обе гайки и смотрю состояние амортизатора;
4) при сборке нужно проверить зазор между магнитом и стержнем в сборе. Для этого берут 2 шарика пластилина, ставят на магнит
и устанавливают стержень без поршня. Потом закрываем крышкой на 2 болта, зажимаем, снимаем и проверяем толщину пластилина
штангенциркулем — должен быть 4-5 мм. Регулируем этот зазор тонкими шайбами;
5) чтобы проверить правильность установки поршня нужно собрать поршень и закрыть крышкой на 2 болта. В выходную трубку
нужно ртом дунуть — если воздух проходит свободно туда и обратно, нужно добавить прокладку. Должно быть при вдувании проход
воздуха медленнее, чем обратно. Регулировка окончена;
6) проверяем и устанавливаем всасывающий клапан

При вдувании воздух не должен проходить обратно;
Собирать нужно на герметик, особенно обратить внимание на провод — вода может проходить и там

Устройство и принцип действия

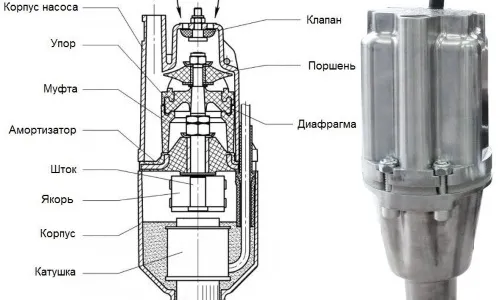

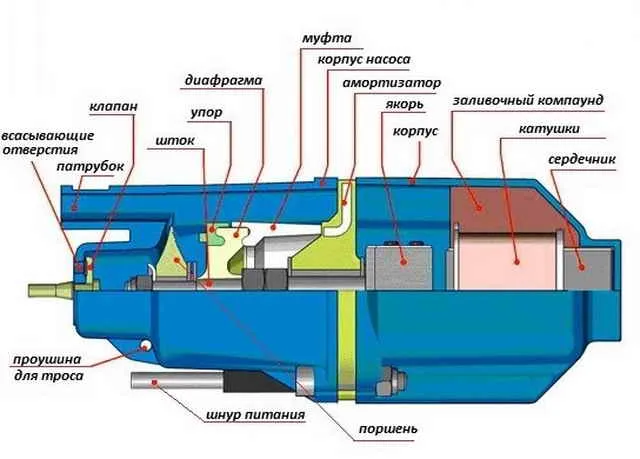

Устройство насоса.

Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.

Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.

Принцип надежной работы насоса «Малыш»

Для того чтобы понимать, каким образом отремонтировать своими руками вибрационный водяной насос малыш, нужно знать его устройство, понимать принцип работы вибрационного насоса и управление им. Зная все нюансы этого «Малыша», разборка и сборка помпы своими руками до и после ремонта пройдёт легко.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Итак, водяной вибронасос типа «малыш», «ручеек» и пр. работает по принципу создания колебаний в водной среде. Жидкость, движимая погружным насосом для воды, поступает в прикрепленный к насосу шланг и движется в заданном направлении.

Такое вибрационное движение создается при помощи вибратора, встроенного в корпус насоса. Сам вибратор приходит в движимое состояние в результате воздействия на него электромагнитного поля. При этом отметим, что все рабочие элементы и узлы располагаются в алюминиевом корпусе устройства. Снаружи подключается только шланг нужного диаметра.

Таким образом, вибратор в виде якоря движется в корпусе насоса вверх-вниз, фиксируемый дополнительно резиновой пружиной. В процессе работы погружного насоса «малыш» или «ручеек» вибратор совершает до 50 колебаний в секунду, меняя своё положение. Благодаря такому движению вода, смешанная с воздухом, поступает в механизм через клапан агрегата и уже выходит через его патрубок, обеспечивая транспортировку жидкости по шлангу или трубе. В результате насос хорошо качает воду.

Грамотный ремонт своими руками

Поломки могут случиться в электрической и механической частях. Оборудование может выйти из строя частично или полностью. Частичное нарушение работоспособности прибора может означать как поломку внутренних деталей, так и нарушение регулировки.

Чаще всего из-за работы устройства без воды оно перегревается, и автоматика выходит из строя. По этой же причине может перегреться изоляция, расслаивается заливка, из корпуса выпадает ярмо. При этом насос гудит, не качает жидкость, может пострадать корпус изделия. Избежать появления таких неисправностей возможно, соблюдая правила эксплуатации насоса.

Механические поломки вибрационного насоса возникают довольно часто.

«Малыш» имеет три разновидности, отличающиеся по техническим характеристикам и применяемых для различных целей:

1. Классический. Водозабор у такой модели нижний, поэтому он легко справляется с подачей воды из открытых источников, находящихся на большом расстоянии. Также им можно осушить затопленные помещения, причем откачка происходит до минимального уровня. Попадание частиц грязи внутрь насоса способно вывести его из строя. Плюсом устройства является функция термозащиты. Реле в агрегате отключает его при перегреве. На таком насосе ставят маркировку в виде буквы «К». Существуют модели с маркировкой «П». Они отличаются тем, что их верхний корпус пластиковый. Это самый бюджетный вариант. Модели без этой маркировки сделаны из алюминия. Это более качественный и прочный материал.
2. «Малыш-М». Это модель с верхним забором жидкости. Она удобна для перекачки из скважины либо колодцев. Преимуществом является возможность применения в загрязненных водах. Это обусловлено тем, что при его работе мусор будет оставаться на дне и не засорит агрегат. Двигатель в этих приборах лучше охлаждается, это позволяет избежать перегрева оборудования.
3. «Малыш-З». Этот насос также является моделью с верхним забором. Он применяется для тех же целей, что и «Малыш-М», но он меньшего размера и имеет меньшую мощность и напор. Эти свойства позволяют использовать его для откачки воды с неглубоких скважин и небольших колодцев.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Как вам статья?

Почему водяной насос гудит но не качает воду?

Водяной насос может гудеть, но не качать воду по нескольким причинам:

1. Повреждение подшипников: Если подшипники насоса изношены или повреждены, это может вызвать гул и привести к тому, что насос не будет качать воду. Неисправные подшипники нужно заменить.

2. Засорение входного отверстия: Если входное отверстие насоса забито грязью, мусором или другими материалами, это может привести к тому, что насос не будет качать воду. Необходимо очистить входное отверстие.

3. Повреждение внутренних деталей насоса: Если внутренние детали насоса повреждены, это может вызвать гул и привести к тому, что насос не будет качать воду. Необходимо провести ремонт или замену поврежденных деталей.

4. Недостаточное количество воды: Если насос не имеет достаточного количества воды для качания, то это может привести к тому, что он будет гудеть, но не качать воду. Необходимо проверить, что водоснабжение насоса работает правильно и достаточно.

В целом, если водяной насос гудит, но не качает воду, то следует провести проверку и выявить причину неисправности, чтобы принять соответствующие меры для устранения этой проблемы. Если самостоятельно не получается определить причину, то лучше обратиться к специалисту.
