Соединение металлопластиковых труб фитингами своими руками (фото и видео)

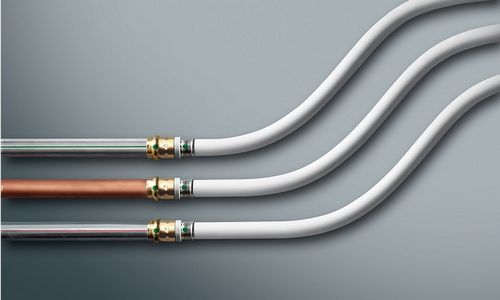

В настоящее время металлопластиковые трубы становятся все более популярными из-за своей доступности и надежности. Однако, при выборе этого материала, многие не знают, как правильно соединять металлопластиковые трубы, например, с металлическими. Чтобы соединить трубы из металлопластика, необходимо следующие шаги: подготовительный этап.

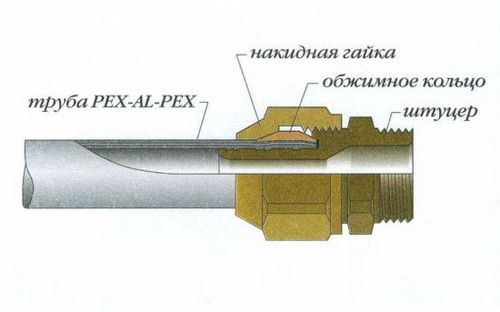

Схема компрессионного фитинга металлопластиковой трубы.

• используя компрессионные фитинги (соединители);
• с помощью прессовых фитингов, которые делятся на обжимные муфты и пресс-фитинги надвижного типа.

Перед началом проведения работ следует сделать чертеж расположения трубопровода, отопительных приборов и элементов сантехники. Затем необходимо заняться подбором необходимого инструмента и труб, тщательно порезав их на отрезки согласно замерам.

Из инструментов понадобятся:

• ножовка;
• калибровщик;
• гаечный ключ;
• рулетка;
• круглый напильник;
• строительный скотч.

Деформированные края выравнивают калибровщиком, торцы зачищают, убирая всевозможные заусенцы и шероховатости напильником или заточенным сверлом.

Компрессионные фитинги

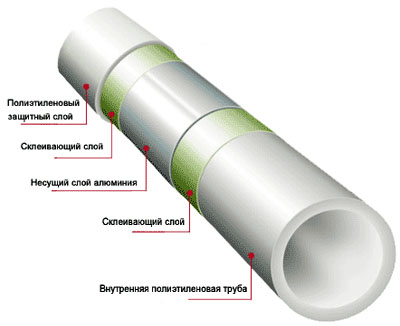

Схема устройства металлопластиковой трубы.

Обжимной компрессионный фитинг из латуни включает в себя разрезное кольцо, накидную гайку и штуцер. Соединение довольно надежно и выполняется при помощи простого гаечного ключа.

Накидная гайка, закручиваясь, сжимает пресс-гильзу. Именно этим обеспечивается плотное соединение внутренних стенок металлопластиковых труб со штуцером фитинга.

К преимуществам соединения канализационных и водопроводных стояков данным способом можно отнести следующее:

• монтаж производится без использования специальных инструментов и оборудования;
• при необходимости возможно демонтировать соединение.

Гипотетически когда-то собранный узел можно разобрать и снова собрать, но практика показывает, что наиболее надежным является новый фитинг и соединение в целом.

Примечание!

Производя соединение фитингом, который уже был использован ранее, необходимо заменить уплотнительные прокладки.

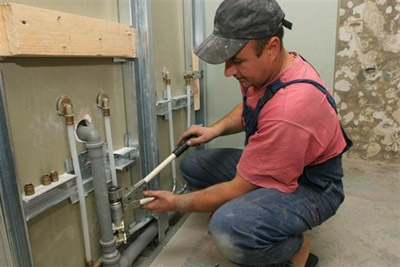

Устройство трубопровода посредством компрессионных фитингов Закрепление металлопластиковых труб не требует большого количества зажимов и хомутов, так как они отлично держат форму.

Трубопровод можно устроить как по тройниковой, так и по коллекторной схеме. Применяя тройниковую схему, соединение фитингов может быть выполнено последовательно или производиться уже после укладки трубопровода.

Соединение компрессионными фитингами выполняется в определенной последовательности.

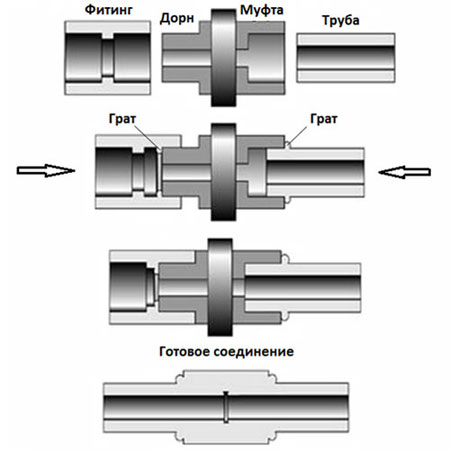

Схема сварки труб с фитингами.

1. Необходимо выровнять трубу, обеспечив ровный прямой отрезок до и после среза (не менее 10 см).
2. Производится подготовка трубы согласно вышеописанному. Помимо этого, необходимо на торцах сделать заходную фаску (не более 1 мм).
3. На трубу надевается накидная гайка и разрезное кольцо.
4. Штуцер увлажняется.
5. Труба насаживается на штуцер, причем делается это таким образом, чтобы вся плоскость торца упиралась в кромку соединителя.
6. Накидная гайка закручивается на штуцер рукой до упора. Закручивание должно быть легким без каких-либо усилий. Если же гайка идет туго, значит, вкручивание производится не по резьбе. При этом можно испортить резьбу, а это повлечет за собой порчу соединителя.
7. Первый гаечный ключ удерживает фитинг, а второй дотягивает накидную гайку на 1-2,5 оборота. В итоге 1-2 нити резьбы должны остаться на виду. Ключи с дополнительными рычагами и чрезмерные усилия не допускаются.

Для утепления и предотвращения образования конденсата на трубы одевают гофрированный шланг. Как правило, для производства таких шлангов используется вспененный полиэтилен. Одним надрезом шланг разрезается вдоль и надевается на трубопровод. По мере необходимости производится дополнительное закрепление скотчем.

Не следует торопиться с установкой гофрированного шланга. Задача это не первоочередная, можно ее выполнить позже.

На маркировку соединителей влияют следующие характеристики:

• внешний диаметр;
• вид резьбы на фитинге.

Например, соединитель типа «ниппель», имеющий внутреннюю резьбу и маркировку 16 × 1/2, можно использовать как средство соединения труб из металлопластика, один конец может быть прикреплен к канализационной или водопроводной трубе Ø 1,6 см, а другой — к запорной арматуре, имеющей 0,5-дюймовую резьбу.

Надвижные фитинги Соединение надвижными фитингами выполняется по следующей технологии:

• производится подготовка к соединению, надевается муфта;
• подготовленный край обрабатывается экспандером и развальцовывается;
• труба насаживается на штуцер, гильза зажимается с помощью ручного или гидравлического пресса и спрессовывается на штуцере фитинга.

По своему принципу действия надвижные соединители отличаются простотой: во время надвигания муфты к штуцеру происходит плотное прижимание трубы.

Все рассмотренные методы соединения труб из металлопластика возможно выполнить своими руками. Следует лишь учитывать, что во втором случае трубу уже невозможно будет разобрать.

Помимо этого, необходимо помнить, что, кроме всех своих достоинств, металлопластиковые трубы, как и любой другой материал, имеют и недостатки, к которым можно отнести плохую устойчивость к замерзанию внутри воды, а компрессионные фитинги для соединения металлопластиковых труб требуют систематического подтягивания хотя бы 1 раз в 3 года.
