Соединение ПНД труб: фланцевое, фитингами, как соединить с металлическими трубами?

Современный стройиндустрия не может обойтись без полиэтиленовых труб. Трубы из полиэтилена, полученные при низком давлении, используются в трубопроводах для напорного и безнапорного водоснабжения. При изготовлении таких труб используются полиэтилены марок ПЭ100 и ПЭ80. Вследствие эластичности полиэтилена и простоты работы с ним, монтаж трубопроводов осуществляется быстрее и с меньшими трудовыми затратами.

Содержание:

• Виды соединений полиэтиленовых труб
  • Сварка труб встык
  • Соединение труб пнд фитингами
  • Фланцевое соединение пнд труб

Преимущества использования труб пнд заключается в их характеристиках:

• срок эксплуатации достигает 50 лет;
• стойкость к воздействию агрессивных сред;
• возможность бестраншейной прокладки трубопровода, что экономически выгодно;
• не подвергаются коррозии;
• гладкая поверхность трубы обеспечивает беспрепятственное прохождение жидкостей, в результате чего внутри труб не образуются различные нарастания, и сохраняется на весь период эксплуатации пропускная способность;
• малый вес  и легкость обработки позволяют быстро монтировать трубопроводы самой сложной конфигурации;
• трубы пнд обладают высокой стойкостью к температурным перепадам;
• благодаря высокой пластичности и механической прочности  материала, трубы пнд могут использоваться в регионах с высокой сейсмичностью, так как выдерживают движение грунта

Виды соединений полиэтиленовых труб

Соединение ПНД труб, в зависимости от назначения трубопровода,  производится двумя способами:

• разъемное соединение, когда в процессе эксплуатации трубопровод может быть подвергнут демонтажу;
• неразъемное соединение, предполагает эксплуатацию трубопровода без последующей разборки.

Фланцевое соединение

Разъемные соединения производятся с помощью фланцев, выполненных из стали. В этом случае такое соединение будет называться фланцевым.

Неразъемные соединения осуществляются специальными сварочными аппаратами, когда трубы свариваются торцами друг с другом,  при помощи накладываемой муфты на соединение труб, к которой подведены  электронагревательные элементы.

Кроме этих способов, есть еще цанговое соединение, где используются компрессионные фитинги. Этот метод меняется на трубопроводах малого диаметра.

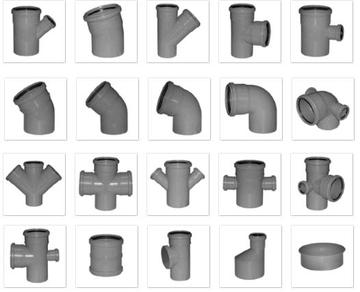

Свариваются не только трубы между собой, но и любые детали, используемые для создания трубопроводов разной формы и конфигурации:

• тройники равнопроходные и неравнопроходные;
• отводы;
• крестовины;
• втулки для фланцев;
• переходы.

Как соединить трубы пнд максимально эффективно, зависит от квалификации сварщика, выбранного метода соединения, условий, в которых производится сварка пнд труб.

 Сварка труб встык

Сварка труб встык  производится на специальном сварочном оборудовании сварщиками высокой квалификации. Для сваривания полиэтиленовых труб применяются:

• механические сварочные агрегаты,
• электрогидравлические сварочные аппараты.

Механические предназначаются только для устройства сварочных соединений полиэтиленовых труб, которые не будут подвергаться высокому давлению – канализация, трубопроводы в жилищном строительстве, промышленные трубопроводы для отведения жидких стоков.

Электрогидравлические сварочные аппараты используются для соединения труб, предназначенных для прохождения жидкостей и газа под высоким давлением, а также для трубопроводов, испытывающих значительные механические нагрузки.

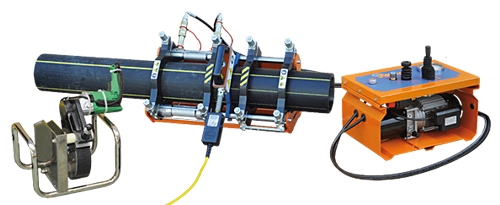

Электрогидравлический сварочный аппарат

То, что полиэтиленовые трубы хорошо поддаются сварке, является их преимуществом перед другими видами труб. В результате чего эти трубы широко используются при устройстве трубопроводов различного назначения.

Сварочный шов должен быть одним и непрерывным. Именно это условие придает прочность стыку, равнозначное  прочности всей трубы или дополнительных деталей, соединяемых с трубой. Сварка этим методом полиэтиленовых труб является максимально выгодной, как в плане экономии денежных средств (не требует применения дополнительных стыковочных деталей), так и в создании абсолютной прочности стыка. Прочность сварного шва облегчает, в дальнейшем, монтаж труб ПНД.

Соединение труб  пнд фитингами

Для устройства соединений труб небольшого диаметра (менее 50мм) используются компрессионные фитинги и цанговое обжимное соединение. Обычно эти способы применяются тогда, когда нет возможности сваривать трубы встык или использовать фланцевые соединения. Это могут быть стесненные условия или отсутствие сварочного оборудования и другие причины.

Существует несколько разновидностей фитингов, различающихся по способу монтажа.

Электросварные фитинги имеют в своей конструкции специальный элемент, который под воздействием  электрического напряжения расплавляет полиэтилен, в результате чего образуется прочное соединение. Этот метод соединения полиэтиленовых труб идеально подходит для тех, кто не имеет опыта сварочных работ, а трубопровод может принимать самые разнообразные виды.

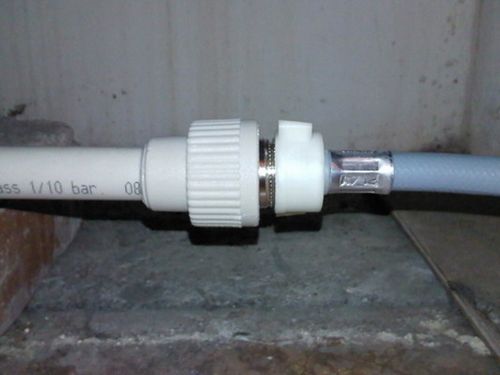

Компрессионные фитинги

Компрессионные фитинги еще лучше подходят для не профессионалов. С использованием этого метода соединения полиэтиленовых труб справится любой мужчина, если решит сделать ремонт в своей квартире самостоятельно.

Это вид фитингов хорошо использовать, если нужно соединить трубопровод из полиэтилена  в квартире и общедомовой из стальных труб.

Особенностью компрессионых фитингов является то, что с их помощью производится соединение пнд труб с металлическими, либо трубами из других материалов.

Редукционные фитинги предназначаются для соединения полиэтиленовых труб разного диаметра, для подсоединения трубы к счетчику воды, газа и прочим устройствам.

Кроме фитингов используются цанговые обжимные соединения, которые могут выдерживать давление в трубопроводе до 25 атмосфер. Суть этого соединения заключается в том, что в пластиковой втулке имеются зубья, которые врезаются в трубу,  а герметичность соединения обеспечивается уплотнительным кольцом из резины.

Фланцевое соединение пнд труб

Для устройства разъемного соединения часто используют фланцы. Существуют втулки под фланцы, которые привариваются на концы полиэтиленовых труб и накидные стальные фланцы.

Фланцевое соединение используется:

• при подключении трубопровода из полиэтилена к стальным трубам, насосам, различным клапанам;
• для быстрого демонтажа при авариях, ремонте или прочистке;
• для соединения труб больших диаметров.

При устройстве соединения полиэтиленовых и металлических труб используются свободные фланцы из стали, размер которых соответствует размеру металлических труб. При этом необходимо удалять все заусеницы или другие острые выступы, которые могут нанести вред полиэтиленовой трубе.

В строительстве трубопроводов используются трубы ПВХ, изготавливаемые из поливинилхлорида. Но по своим качествам  они уступают трубам пнд.

Даже соединение труб пвх и пнд различное. Если полиэтиленовые трубы могут свариваться различными способами сварки, то трубы пвх соединяются раструбным способом. Т.е трубу нужно нагреть до определенной температуры. После, кольцо, что находится внутри трубы, должно расплавиться, чтобы своей массой заполнить место соединения. Это говорит о том, что трубы пвх могут использоваться только в трубопроводах невысокого давления.
