СОТС и СОТ — стандартные проекты объектов разнообразного использования.
- Статьи
- Проектирование и монтаж систем безопасности
03 Февраль 2017
Федоров Николай Андреевич
старший научный сотрудник отдела технических экспертиз и функциональных испытаний ФКУ НИЦ «Охрана» МВД России,
Стецкий Виталий Викторович
научный сотрудник отдела технических экспертиз и функциональных испытаний ФКУ НИЦ «Охрана» МВД России,
Иванов Николай Петрович
научный сотрудник отдела технических экспертиз и функциональных испытаний ФКУ НИЦ «Охрана» МВД России
Свыше 60 лет в России действует негосударственная охрана, которая призвана обеспечивать защиту государственной, частной и личной собственности от криминальных атак.
Федеральное казенное учреждение «Научно-исследовательский центр «Охрана» МВД России, являясь одной из ведущих научных организаций России в области защиты объектов различных видов и категорий от криминальных угроз, принимает самое непосредственное участие в реализации возложенных на МВД России задач обеспечения безопасности.
В связи с этим, одним из направлений плана научно-исследовательских и опытно-конструкторских работ ФКУ НИЦ «Охрана» МВД России является разработка методических рекомендаций в виде типовых проектных решений оснащения ИТСО объектов различных категорий, подлежащих централизованной охране (далее — типовые проекты). Типовые проекты учитывают требования действующих нормативных документов, включая постановления Правительства России, ГОСТ, СНиП, Своды Правил, рекомендации МВД РФ.
Являясь наглядным примером по оснащению ИТСО объектов различных категорий и различной ведомственной принадлежности, разработанные типовые проекты вызвали большой интерес как у специалистов вневедомственной охраны, так и у работников и руководителей в различных отраслях.
Типовые проекты, разработанные ФКУ НИЦ «Охрана» МВД России, разнообразны, и каждый из них заслуживает внимания. Мы предлагаем рассмотреть четыре следующих:
■ Система охранно-тревожной сигнализации комнаты хранения оружия (КХО).
■ Система охранная телевизионная (СОТ) административного здания.
■ Система охранно-тревожной сигнализации квартиры.
■ Система дальнего обнаружения нарушителя (защита акватории).
СИСТЕМА ОХРАННО-ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ КХО
Типовой проект разработан на основании приказа МВД России от 12.04.1999 № 288 «О мерах по реализации Постановления Правительства Российской Федерации от 21.07.1998 № 814», утверждающего Инструкцию по организации работы органов внутренних дел по контролю за оборотом гражданского и служебного оружия и патронов к нему на территории Российской Федерации как основного документа, устанавливающего требования к оборудованию КХО ИТСО, а также с учетом требований других нормативных документов, приведенных в проекте.
КХО располагается на первом этаже здания и имеет один вход из помещения дежурного, который осуществляет круглосуточное дежурство.
Вероятными криминальными угрозами являются попытки хищения оружия и боеприпасов путем пролома окружающих помещение стен и перекрытий, вскрытия дверей и окон, нападения на охрану. Для того, чтобы максимально затруднить возможные противоправные действия злоумышленников, инженерно-техническая укрепленность помещения приведена в соответствие требованиям нормативов: стены, перегородки капитальные — кирпичная кладка толщиной более 380 мм, потолочное перекрытие и пол — железобетонные панели толщиной не менее 180 мм. Допускается также другой материал стен и перекрытий установленной толщины либо с дополнительным усилением.
Тем же требованиям соответствует единственная входная дверь; дверной проем КХО оборудован:
■ наружной стальной сертифицированной дверью не ниже третьего класса защиты (высокая степень защиты объекта от проникновения);
■ внутренней решетчатой дверью из стальных прутьев диаметром не менее 16 мм, образующих ячейку 150×150 мм и сваренных в каждом пересечении. По периметру решетчатая дверь обрамлена стальным уголком размером не менее 35х35х4 мм. Класс защиты дополнительной двери не ниже второго (средняя степень защиты объекта от проникновения);
■ коробка металлической двери по периметру приварена к прочно заделанным в стену на глубину не менее 80 мм металлическим штырям, расстояние между которыми составляет не более 700 мм.
Стальная дверь КХО оборудована двумя замками, соответствующими четвертому классу защиты по ГОСТ 5089-11 и классу устойчивости U4 по ГОСТ Р 52582-06.
Решетчатая дверь КХО оборудована навесным штифтовым замком, имеющим не менее 6 кодовых штифтов и дуговую конструкцию засова диаметром не менее 10 мм с защитой от перепиливания.
В КХО предусмотрено окно для выдачи оружия и боеприпасов размером 18х24 см на высоте 110 см от уровня пола, выходящее в комнату для чистки оружия. Дверца окна изготавливается из металла толщиной не менее 3 мм и запирается изнутри на замок. Рамка окна в стене изготавливается из стального профиля с толщиной стенок не менее 5 мм и шириной полок не менее 100 мм.
Для хранения оружия в КХО установлен металлический шкаф, который закрывается на замок и имеет толщину не менее 2 мм. Шкаф размещается не ближе 1,5 м от входной двери и 0,5 м от оконного проема. Расстояние перед шкафом обеспечивает возможность беспрепятственного открывания его дверей.
Для возможно более раннего обнаружения попытки проникновения, согласно нормативам, КХО должна быть оборудована не менее чем двумя рубежами охранной сигнализации. Первым рубежом должен быть защищен периметр помещения, вторым — его объем и отдельные предметы (Р 78.36.032-2013). В проекте принято решение защиты КХО тремя самостоятельными рубежами (рис. 1). Такое решение позволяет повысить надежность защиты за счет разделения сигналов от извещателей, защищающих объем помещения и металлический шкаф (согласно Р 78.36.032-2013 третьим рубежом охранной сигнализации в помещениях блокируются отдельные предметы, сейфы, металлические шкафы).

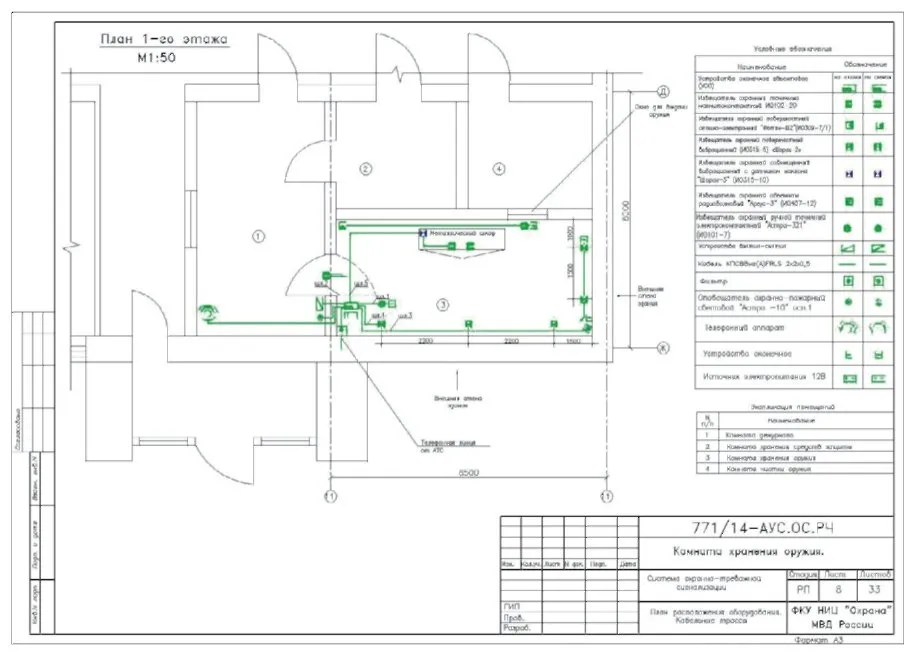

Рис. 1
Первым рубежом охраны блокируется:
1. Входная дверь: на открывание — извещателем охранным точечным магнито-контактным, на разрушение (пролом) -извещателем охранным поверхностным оптико-электронным.
2. Окно для выдачи оружия и боеприпасов на открывание — извещателем охранным точечным магнитоконтактным.
3. Наружные стены КХО на пролом — извещателем охранным поверхностным вибрационным.
Вторым рубежом охранной сигнализации блокируется объем помещения — извещателем охранным объемным радиоволновым.
Третьим рубежом охранной сигнализации блокируется металлический шкаф -извещателем охранным совмещенным вибрационным с датчиком наклона.
Для формирования сигнала о противоправных действиях возле выхода предусмотрена установка извещателя охранного ручного точечного электроконтактного (тревожной кнопки).
Все три рубежа охранной и сигнал тревожной сигнализации подключаются отдельными номерами на пульт централизованного наблюдения вневедомственной охраны (ПЦН). Для этого применено устройство объектовое (УО) системы передачи извещений (СПИ). УО может быть выполнено в виде одного или нескольких блоков, в зависимости от типа, и иметь различную емкость. Выбор СПИ и УО определяется задачами охраны (особенностями объекта) и зависит от типа оборудования, установленного на ПЦН.

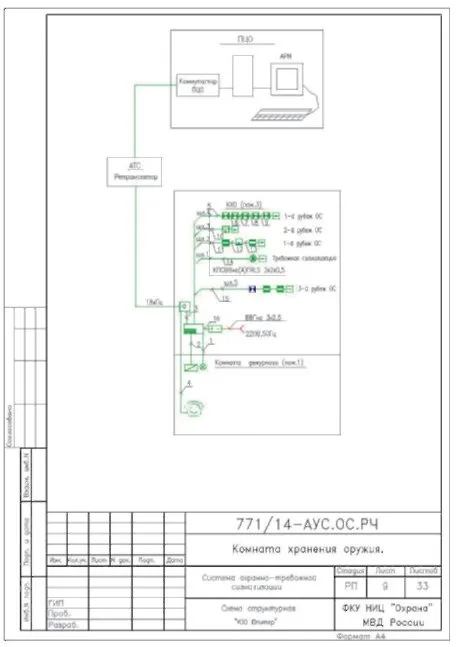

Способ передачи информации с устройства объектового на пункт централизованной охраны (ПЦО) зависит от типа СПИ: по занятой или выделенной телефонной линии, радиоканалу или каналу GSM, либо их комбинация. В типовом проекте приведены схемы структурные и схемы подключения устройств объектовых СПИ (рис. 2).
Рис. 2
В помещении дежурного установлены оповещатели: световой охранно-пожарный — для светового оповещения о состоянии охраняемого объекта и звуковой -для выдачи сигнала тревоги.
СИСТЕМА ОХРАННАЯ ТЕЛЕВИЗИОННАЯ АДМИНИСТРАТИВНОГО ЗДАНИЯ
На сегодняшний день телевизионные средства наблюдения получили широкое распространение в системах безопасности. СОТ позволяет подразделениям охраны и иным заинтересованным лицам в реальном времени осуществлять оценку оперативной обстановки путем визуального наблюдения происходящих событий в поле зрения камер и обеспечивать передачу видеоинформации по имеющимся в наличии каналам связи.
Защите СОТ подлежит трехэтажное отдельно стоящее административное здание и подходы к нему. Здание имеет один центральный вход и два запасных входа. Чердачные и подвальные помещения отсутствуют. На этажах здания расположены административные помещения, санузлы и служебные помещения. Лифт в здании отсутствует. Вертикальная связь между этажами осуществляется по двум лестницам. Все помещения отапливаемые, в помещениях предусмотрена естественная приточ-но-вытяжная вентиляция. Температура воздуха в помещениях 15-22° С, относительная влажность воздуха до 90%. Высота потолка в помещениях не превышает 3,0 м.
Здание круглосуточно охраняется. Помещение охраны располагается на первом этаже возле входа.
Вероятными угрозами является попытка несанкционированного проникновения в здание с целью хищения имущества и ценностей, нарушения работы организации, нападения, а также совершения террористического акта либо без определенной цели.
СОТ обеспечивает выполнение следующих требований:
■ просмотр видеоинформации в реальном времени;
■ запись и архивирование видеоинформации для последующего анализа событий и хранение ее в течение требуемого срока;
■ просмотр записанной видеоинформации;
■ визуальный контроль объекта охраны и прилегающей территории;
■ контроль действий персонала службы безопасности(подразделения охраны);
■ программирование режимов работы;
■ управление СОТ системами контроля и управления доступом и охранной сигнализации;
■ возможность одновременного наблюдения изображения с видеокамер несколькими операторами;
■ возможность быстрого доступа оператора к записанной видеоинформации для просмотра и обработки;
■ анализ изменения видеокартинки (детектор движения, попытка взлома, закрытия объектива);
■ возможность контролировать объект охраны и прилегающую территорию в темное время суток; контроль наличия неисправностей (пропадание видеосигнала, вскрытие оборудования, попытки доступа к линиям связи и т.п.);
■ расширение системы до 16 видеокамер;
■ организация удаленного рабочего места оператора в сети Интернет. Данным типовым проектом были предусмотрены следующие технические решения.
Для наблюдения за периметром здания и прилегающей территорией на здании установлены цветные корпусные всепогодные видеокамеры. Внутри здания применены цветные видеокамеры для внутренней установки.
Наружными видеокамерами осуществляется наблюдение за периметром здания и подходами к окнам и центральному входу. Технические характеристики камер выбраны таким образом, чтобы на мониторе можно было различить человека и его действия. Видеокамерой, установленной на входе, осуществляется регистрация входящих в здание, на мониторе можно идентифицировать личность входящего.
Видеокамерами, установленными внутри здания, осуществляется наблюдение за холлом, коридорами и входными дверями помещений — три на первом этаже, по две на 2 и 3 этажах.
Видеосигнал от каждой видеокамеры поступает на один из 16 входов цифрового видеорегистратора. Видеорегистратор, являясь специализированным оборудованием, обладает максимально «облегченной» операционной системой и, соответственно, более надежен. Всего установлено 14 видеокамер. Изображение от цифрового видеорегистратора выводится на монитор 32′.
Цифровой видеорегистратор имеет встроенный детектор движения для внутренних и внешних видеокамер, входы тревоги по каждому каналу и встроенный обнаружитель пропадания видео. Детектирование осуществляется по трем параметрам: чувствительность, размер объекта и продолжительность движения. При срабатывании детектора или поступлении сигнала тревоги от охранной сигнализации изображение с тревожной камеры выводится в полноформатном режиме на монитор.
Цифровой видеорегистратор оцифровывает аналоговый видеосигнал, что позволяет просматривать изображение в режиме реального времени на мониторе в помещении охраны и с удаленного рабочего места оператора, сетевого компьютера. Он позволяет одновременный просмотр видеоизображения с одной аналоговой камеры (или цифровой камеры, если она подключена к системе) несколькими авторизованными пользователями (рис. 3, 4).

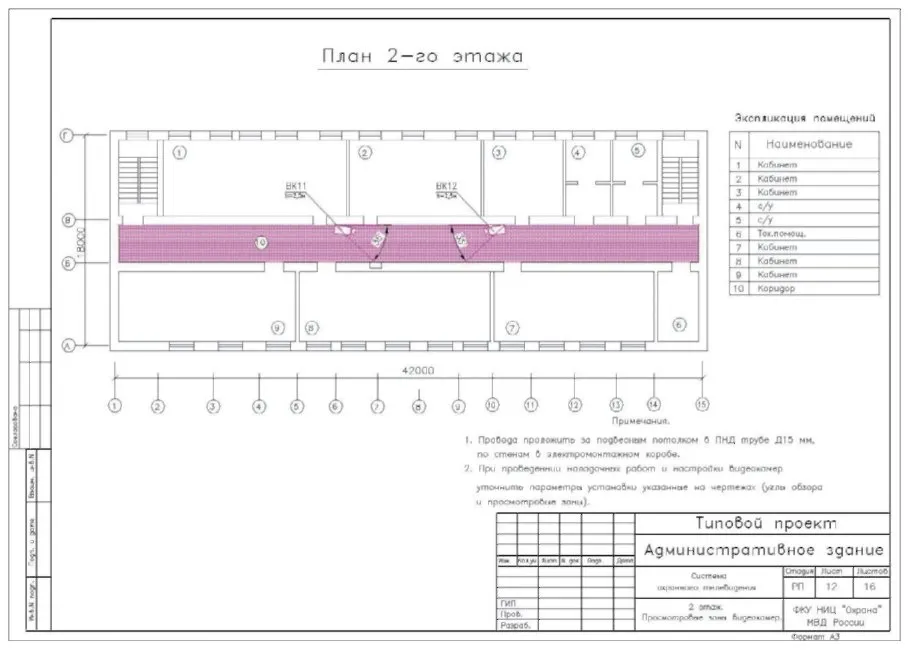

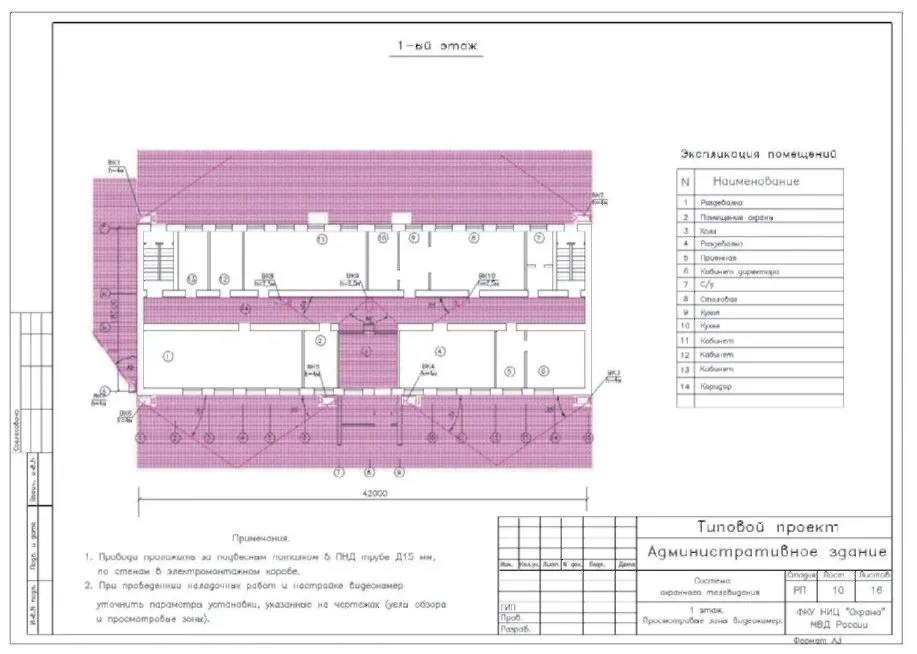

Рис. 3
В помещении охраны для просмотра изображения от камер установлен цветной монитор. Физическая охрана здания осуществляется круглосуточно.
СОТС КВАРТИРЫ
В типовом проекте СОТС трехкомнатной квартиры применена внутриобъектовая радиосистема, что исключает необходимость проведения трудоемких работ по прокладке проводов и положительно сказывается на сохранении интерьера квартиры.
Квартира расположена в многоэтажном доме на пятом этаже. Перекрытия и стены капитальные, выполнены из монолитного железобетона. Входная дверь — металлическая (соответствующая второму классу защиты от взлома по ГОСТ Р 51072-05), межкомнатные двери — деревянные.

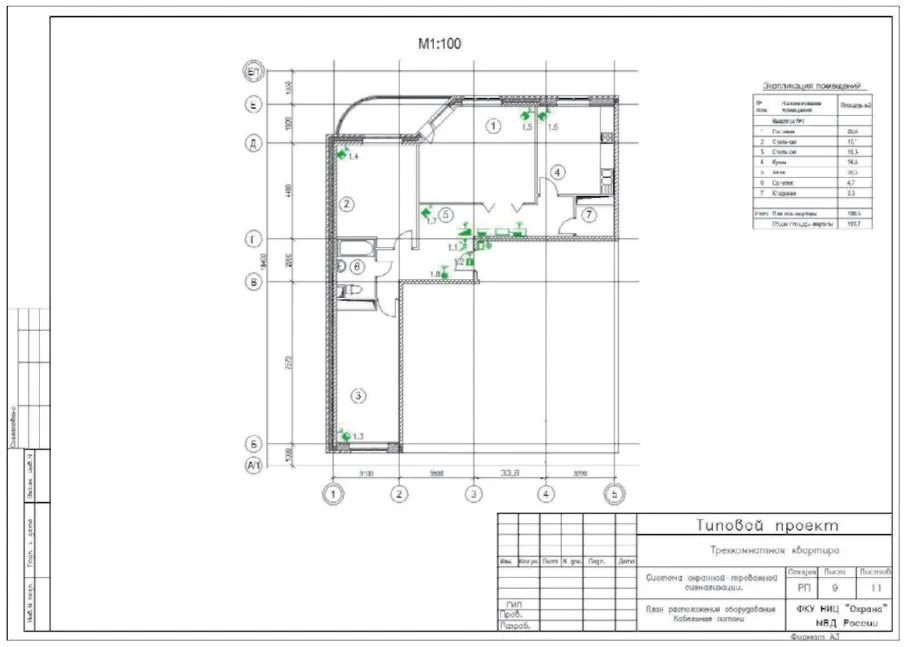

Рис. 4
Сейфов для хранения огнестрельного оружия, ювелирных изделий и иных ценностей, произведений искусства, коллекций, представляющих художественную ценность, а также домашних животных в квартире нет.
Квартира оборудована абонентскими проводными линиями связи (телефон, Интернет).
В соответствии с методическими рекомендациями ГУВО МВД России Р 78.36.032-2013 объект относится к категории В3 (квартиры, преступные посягательства на которые могут привести к крупному или значительному ущербу Собственнику).
Учитывая, что квартира находится не на первом, втором или последнем этаже, а стены периметра квартиры капитальные, местом вероятного проникновения является входная дверь.
К вероятным криминальным угрозам относятся:
■ попытка проникновения в квартиру путем механического воздействия на замки и строительные конструкции, подбор ключей;
■ несанкционированное снятие объекта с охраны;
■ умышленный вывод из строя питающей сети 220 В объекта и/или проводной абонентской телефонной линии связи (Интернета);
■ подавление сети сотовой связи, создание радиопомех для работы РСПИ;
■ обрыв или замыкание шлейфов охранной сигнализации;
■ нападение на жильцов квартиры.
С учетом этих угроз осуществлен выбор оборудования однорубежной СОТС. Системой охранной сигнализации оборудуются все помещения, имеющие окна, прихожая и входная дверь. Для защиты помещений применены извещатели охранные радиоканальные объемные инфракрасные оптико-электронные, на входную дверь установлен извещатель радиоканальный магнитоконтактный; кроме того, на стене возле входа установлен тревожный радиоканальный извещатель для подачи сигнала о нападении. По радиоканалу на выделенной рабочей частоте извещатели поддерживают двустороннюю связь с радиорасширителем охранно-пожарным. Управление и конфигурирование радиосистемы осуществляется с подключенного к радиорасширителю по радиоканалу пульта управления (рис. 5).
Рис. 5
Радиорасширитель охранно-пожарный имеет релейные выходы — 3 шт., и выходы типа «открытый коллектор» -«Световой оповещатель» и «Звуковой оповещатель». Выходы реле, светового и звукового оповещателя программируются для срабатывания по любому из следующих событий:
■ «Тревога» или «Технологическая тревога»;
■ «Пожар»;
■ «Неисправность»;
■ «Взлом»;
■ «Снятие с охраны»;
■ «Снятие с охраны под принуждением». Для звукового оповещения людей о тревоге в прихожей установлен оповещатель звуковой радиоканальный. Для визуального контроля в косяк входной двери охраняемой квартиры (в случае наличия тамбурной двери — в ее косяк) устанавливается выносной элемент — световой индикатор (Р 78.36.032-2014).
При выборе радиосистемы учтено отсутствие на объекте источников электромагнитного излучения и экранирующих преград.
Устройство объектовое СПИ предназначено для организации централизованной охраны квартиры. С него можно осуществлять постановку под охрану и снятие с охраны шлейфов сигнализации. Передача на ПЦО извещений «Взят/снят», «Неисправность», «Проникновение» осуществляется через УО СПИ. Способ организации связи с ПЦО определяется местными условиями и пожеланиями владельца квартиры и аналогичен описанному выше.
Для постановки квартиры под охрану и снятия ее с охраны снаружи установлен считыватель Touch Memory.
Электропитание системы охранно-тревожной сигнализации осуществляется от переменного тока напряжением 220 В, 50 Гц.
При пропадании основного электропитания происходит автоматический переход на резервированный источник электропитания, который обеспечивает бесперебойную работу системы в дежурном режиме и в режиме тревоги в течение необходимого времени.
Устройство объектовое СПИ, радиорасширитель, пульт управления, резервированный источник электропитания устанавливаются в прихожей, по возможности скрытно.
Данный проект показывает возможность защиты объекта без прокладки проводных линий, что упрощает монтаж и сокращает его сроки.
ЗАЩИТА АКВАТОРИИ
Интересным является разработанный типовой проект системы дальнего обнаружения нарушителя защищаемой территории водозаборной станции (защита акватории).
Необходимость в разработке такого проекта обусловлена сложностью защиты периметра объекта, проходящего по водной поверхности, из-за весьма ограниченного выбора средств ИТСО. Рассматриваемый типовой проект является примером решения такой задачи и знакомит заинтересованный персонал с новым перспективным средством обнаружения. Система дальнего обнаружения нарушителей в типовом проекте защищает акваторию, прилегающую к охраняемой части водозаборной станции (рис. 6).

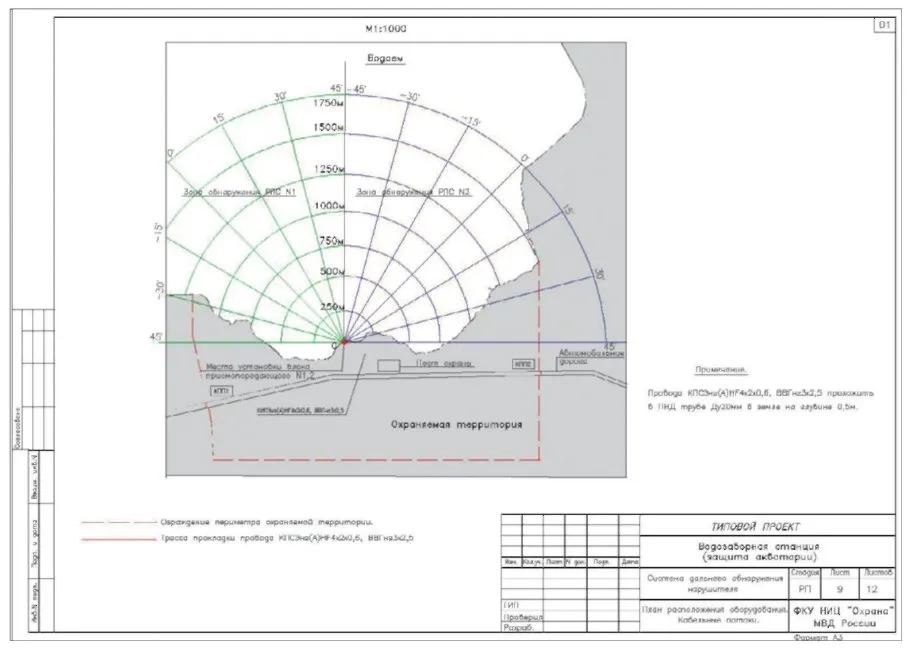

Рис. 6
Основное назначение комплекса водоснабжения заключается в заборе воды и перекачке ее для дальнейшей обработки и направления потребителям. Водозаборная станция имеет огражденную охраняемую территорию, однако береговая часть территории не охраняется и открыта для проникновения нарушителей: летом — с применением плавсредств, зимой -по ледовому покрытию.
Рис. 7
Окружающая местность характеризуется отсутствием близлежащих населенных пунктов и большим количеством производственных объектов. К охраняемой территории ведет муниципальная дорога с асфальтовым покрытием.
Потенциальными угрозами является непреднамеренное либо умышленное проникновение нарушителей со стороны водоема на охраняемую территорию, в том числе с диверсионными либо террористическими целями.
Для обнаружения проникновения нарушителей на территорию водозаборной станции через акваторию водоема была выбрана радиолокационная станция (РЛС). Для защиты от проникновения со стороны водоема установлены две РЛС (каждая из них охватывает горизонтальный угол в 90°, таким образом обе они защищают сектор 180°). Сигнал от РЛС выводится на пост охраны.
Оператор РЛС ведет круглосуточное наблюдение за состоянием оперативной обстановки на акватории и в прилегающих прибрежных зонах, производится запись результатов наблюдения на электронные носители и, при необходимости, их документирование.
Выбранная РЛС — это активная когерентная твердотельная полностью электронная радиолокационная станция ближнего радиуса действия без движущихся механических частей в своем составе. РЛС имеет полностью цифровую реализацию алгоритмов синтеза зондирующих сигналов и обработки эхо-сигналов.
РЛС предназначена для обнаружения траекторий движущихся объектов (люди, животные, транспортные средства и т.д.) на открытой земной или водной поверхности в своем рабочем секторе с измерением параметров траекторий в режиме реального времени.
Для каждого из обнаруженных объектов РЛС выдает следующую траекторную информацию:
■ азимут;
■ эффективная площадь рассеяния;
■ дальность;
■ радиальная скорость;
■ тангенциальная скорость.
РЛС принимает управляющую информацию и выдает выходную (траекторную) информацию внешнему потребителю по интерфейсу RS 485. РЛС формирует информацию об исправности СВЧ передающего и приемного каналов, а также о наличии внешних активных помех в рабочей полосе, препятствующих нормальной работе РЛС.
РЛС не требует проведения настроек и юстировок, кроме задания рабочих и нерабочих зон в пределах рабочего сектора, и готова к работе сразу после подачи напряжения питания.
РЛС обеспечивает автономную работу, при которой прием управляющей информации и отображение выходной (траекторной) информации производится при помощи программы, работающей на ЭВМ.

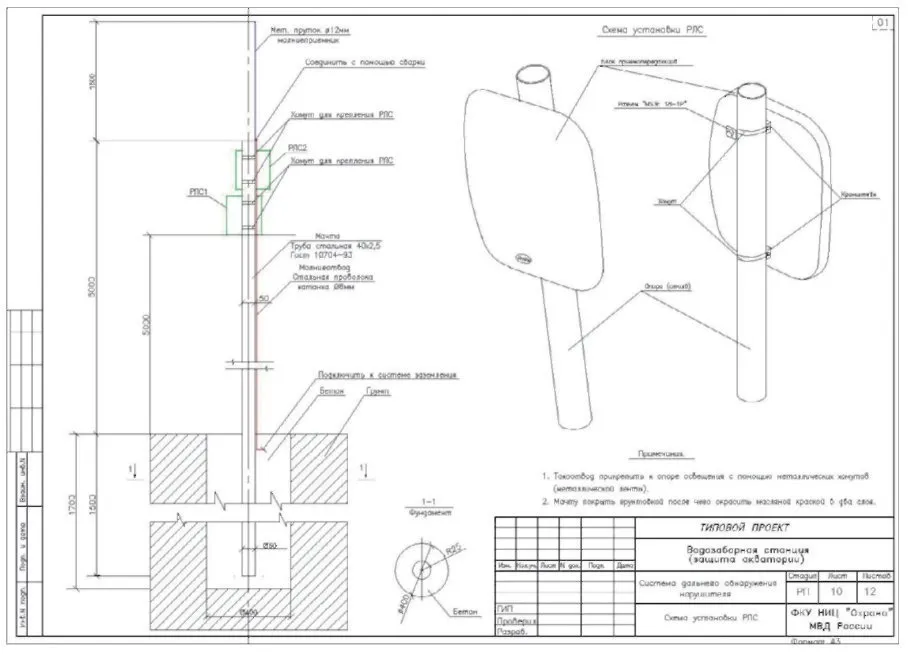

Монтаж РЛС осуществляется на специальной мачте (рис. 7).

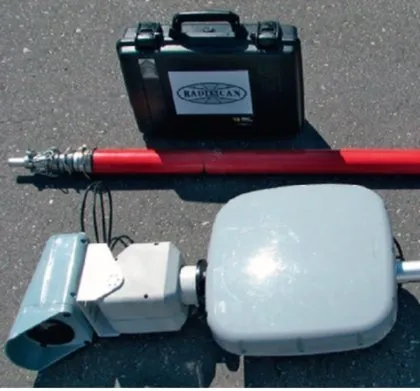

Общий вид РЛС в разобранном состоянии (рис. 8).
Рис. 8
ЛИТЕРАТУРА
1. Постановление Правительства Российской Федерации от 18.02.2008 № 87 «О составе разделов проектной документации и требованиях к их содержанию».
2. Приказ МВД России от 12.04.1999 № 288 «О мерах по реализации постановления Правительства Российской Федерации от 21.07.1998 № 814» (вместе с «Инструкцией по организации работы органов внутренних дел по контролю за оборотом гражданского и служебного оружия и патронов к нему на территории Российской Федерации»).
3. ГОСТ Р 21.1101-2013. СПДС. Общие требования к проектной и рабочей документации.
4. ГОСТ Р 51072-05. Двери защитные. Общие технические требования и методы испытаний на устойчивость к взлому, пуле-стойкость и огнестойкость.
5. Список технических средств безопасности, удовлетворяющих «Единым техническим требованиям к системам централизованного наблюдения, предназначенным для применения в подразделениях вневедомственной охраны» и «Единым техническим требованиям к объектовым подсистемам охраны, предназначенным для применения в подразделениях вневедомственной охраны» (Рекомендован решением расширенного заседания Технического совета ГУВО МВД России Протокол № 2 от 09.10.2015).
5. ПУЭ — Правила устройства электроустановок (издание 7).
6. Р 78.36.002-2010. Рекомендации «Выбор и применение систем охранных телевизионных».
7. Р 78.36.020-2012. Рекомендации по выбору и применению объектового оборудования проводных систем передачи извещений, устойчивых к несанкционированному обходу.
8. Р 78.36.028-2012. Рекомендации «Технические средства обнаружения проникновения и угроз различных видов. Особенности выбора, эксплуатации и применения в зависимости от степени важности и опасности объектов».
9. Р 78.36.031-2013. Рекомендации «О порядке обследования объектов, квартир и МХИГ, принимаемых под централизованную охрану».
10. Р 78.36.032-2013. «Инженерно-техническая укрепленность и оснащение техническими средствами охраны объектов, квартир и МХИГ, принимаемых под централизованную охрану подразделениями вневедомственной охраны».
11. Р 78.36.039-2014. Технические средства систем безопасности объектов. Обозначения условные графические элементов технических средств охраны, систем контроля и управления доступом, систем охранного телевидения.
Источник: «Алгоритм Безопасности» № 2, 2016 год
