Инструкция по установке и настройке китайской GSM сигнализации G90B Plus с беспроводными GSM и WIFI датчиками для охраны дома

876

Китайские охранные комплексы на базе GSM-технологий пользуются среди российских потребителей довольно значительной популярностью. Это обусловлено их доступной стоимостью, широким спектром функций, а также удобством установки и дальнейшего использования. Если вы интересуетесь «руководством по китайской GSM-сигнализации», также можно рассмотреть эту возможность.

Cenmax – надёжная защита против угона, изучаем инструкцию к устройству

На ринке автомобильных сигнализаций новинка cenmax прижилась хорошо. Она радует автолюбителей расширенным набором функций и доступностью в плане цены. Но не каждый потребитель хочет тратить время на прочтение инструкции к охранной системе полностью, а вот основные моменты искать лень. Из-за этого автомобилисты, купив охранную систему долго не могут заняться её установкой. Самые важные моменты из инструкции этого многофункционального устройства можно узнать прямо сейчас и для этого понадобится всего несколько свободных минут.

Автосигнализации cenmax –стандартная комплектация охранных систем

Покупая охранную сигнализацию для машины cenmax стоит на месте проверить её комплектацию, пользуясь описаниями из инструкции. Сигнализации тайванского бренда имеют следующую комплектацию:

1. Центральный блок управления системой.
2. Два брелока – с ЖК-дисплеем и обычный.



3. Набор датчиков – датчик удара, температур и другие.
4. Провода для подключения сигнализации к автомобилю.
5. Сирена кнопа SLAV.
6. Модуль приёма и конечные выключатели.
7. Стандартные наклейки на стекло.
8. Инструкция по установке и эксплуатации системы.

Автосигнализация такого типа имеет высокий уровень функциональности, но к лидерам ринка она ещё добраться не может.

Недостатки и достоинства китайской сигнализации

Китайскую продукцию можно сравнить с лотереей – повезёт, не повезёт. У кого-то охранная сигнализация китайского производства не оправдала возложенных на неё надежд, а в другом случае на эту технику никаких нареканий нет.
Самые популярная беспроводная китайская GSM сигнализация может иметь следующие недостатки:

• Маленькая мощность передатчиков охранных извещателей
• Низкая мощность GSM модуля
• Плохая помехозащищённость
• Отсутствие русскоязычной инструкции

В документации на беспроводную GSM сигнализацию обычно указывается достаточно большое расстояние между охранным датчиком и приёмно-контрольным прибором.

В некоторых китайских моделях может быть указано расстояние в 100 или 150 метров. На самом деле, практика показывает, что расстояние завышено минимум в два раза.

Если к этому добавить наличие одной и более кирпичной или железобетонной стены, то дистанция между датчиком и базовым прибором может быть ограничена 10-15 метрами. В принципе, небольшой дачный домик или однокомнатную квартиру можно оборудовать такой системой, но для большей площади потребуется более мощная модель.

Недостаточная мощность

Малая мощность передатчика GSM модуля может привести к более серьёзным негативным последствиям. Обычно беспроводная охранная сигнализация оснащена одним или двумя проводными шлейфами, поэтому если мощности трансмиттера датчика не хватает, охранную сигнализацию несложно перевести с беспроводного на проводной вариант. Низкие технические параметры GSM модуля вынуждают владельца охранной сигнализации выносить антенну на внешнюю стену. Если квартира расположена высоко, то это не страшно, а у дома малой этажности антенну легко ликвидировать.

А что на счет силы сигнала GSM

Следствием «слабого» GSM модуля является его низкая помехозащищённость. Чем мощнее сигнал, тем меньше шансов, что он будет забит какими-либо радиопомехами. Слабым местом любой охранной сигнализации, работающей в канале сотовой связи, является то, что её можно заглушить специальными устройствами. Такие «глушилки» стоят недорого и продаются на любом радиорынке. Но для того чтобы подавить сигнал качественной GSM сигнализации потребуется целый комплект дорогой профессиональной аппаратуры, и это так же следует учитывать при выборе охранной системы.

Инструкция по установке – как правильно подключить cenmax

Каждая автосигнализация имеет свои особенности в плане подключения и работы. Cenmax vigilant в этом плане не отстаёт от конкурентов. Для того, чтобы её установить необходимо открыть доступ ко всем точкам подключения в машине, а затем действовать следующим образом:

• обмотать центральный блок поролоном и установить его там, где много места – за приборным щитком;
• в багажнике установить сирену и антенну;
• подключить концевики к точкам на багажнике, дверям, капоте;
• произвести подключение проводов к системе зажигания, поворотникам, габаритам;
• провести проводку сухими местами, используя дополнительно пластмассовые трубки, чтобы она не сгибалась, качественную изоляционную ленту и удлинители;
• установить в скрытых местах датчики удара, температуры и другие;
• если присутствует автозапуск включить его и проверить работоспособность системы.

Если всё хорошо сигнализация подаст один звуковой сигнал и замигают фары. В случае неправильно установки одного из элементов автосигнализация подаст четыре сигнала и фары тоже замигают четыре раза.

Многие защищают свои дачные участки от непрошеных гостей используя дешевые GSM-сигнализации

Основная ее задача напугать злоумышленника, привлечь внимание окружающих и сообщить хозяину строения, что на даче стоит проверить все ли в порядке. Серьезных грабителей конечно она не остановит, но добыча дачных воров таких людей, как правило, не интересует

Конечно такую сигнализацию можно сделать самому используя контроллер и gsm-модуль, но мне удобнее пользоваться заводским изделием. Такие сигнализации имеют интерфейс для подключения как проводных, так и беспроводных датчиков. Основная проблема — малая дальность беспроводных, и необходимость тянуть провода для проводных. В данном обзоре будем устранять эти недостатки. Любителей поделок (Arduino, платы, код) приглашаю под кат.

На моем дачном участке, помимо дома, есть еще баня и сарай. В них тоже хотелось бы поставить датчики появления людей с единым центром управления в доме. Вариантов тут два: радиоканал (15-20 метров проблематичны для передачи через кирпичные стены и металлочерепицу), отдельный провод к каждому датчику (не хотелось копать и тянуть и разводить провода между строениями). Еще одним вариантом была бы установка на каждом объекте своей сигнализации — что уже не бюджетно, и добавляет неудобств (3 брелка и тп). При этом между баней и домом, а также между баней и сараем у меня под землей проложена витая пара для работы иных моих электронных поделок. Более того, на каждом объекте стоит свитч переделанный под раздачу пассивного POE (12V по витой паре, на неиспользуемых жилах). Поэтому решение стало очевидным — снабдить проводными и беспроводными датчиками сарай и баню, а данные передавать через Ethernet в дом, где преобразовывать это дело в формат понятный сигнализации. Помимо этого, я решил добавить уведомления через интернет и связать видеонаблюдение с сигнализацией (например, скидывать снимки на почту в момент срабатывания). Все это и будет решать разработанное в обзоре устройство.

Моя сигнализация куплена здесь. Года полтора назад.

Для примера из нескольких датчиков был выбран обозреваемый беспроводной герконовый датчик, предназначенный для распознавания открывания дверей и окон.

Фото:

Нам необходимо поймать сигнал от этого или подобного устройства (например в бане) и передать через Ethernet на устройство в доме, которое либо выдаст код в эфир, либо проводом сообщит головной сигнализации о срабатывании. Приступим к изготовлению. Для простоты изготовления и из-за некритичности габаритов я взял Arduino Pro Mini и готовые модули реализующие заданные функции.

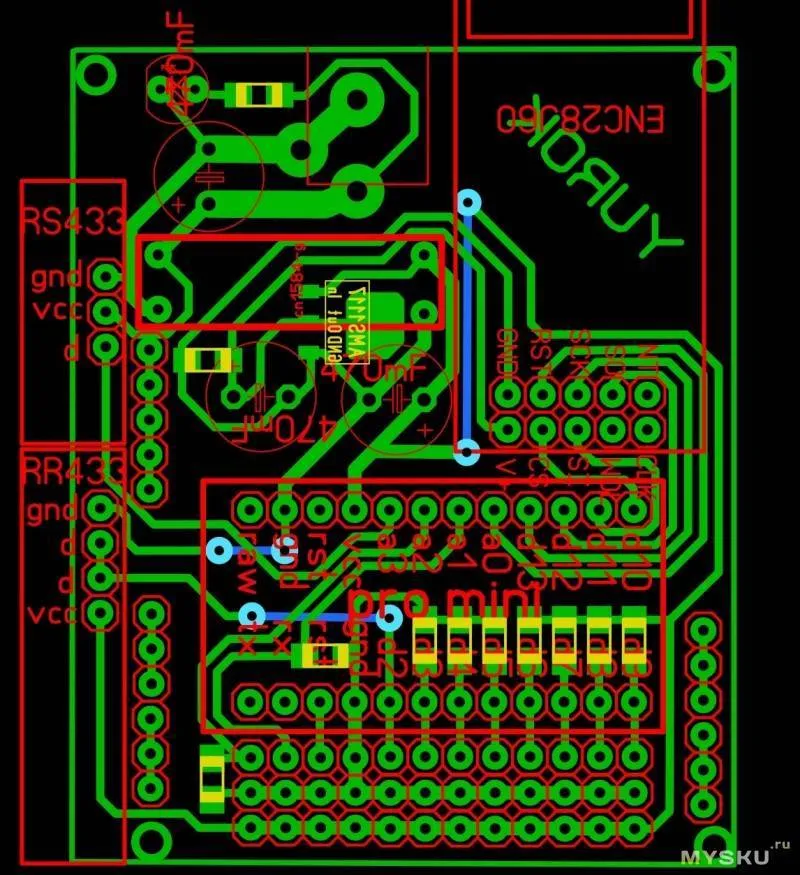

Для устройства в программе Sprint Layout была разработана печатная плата:

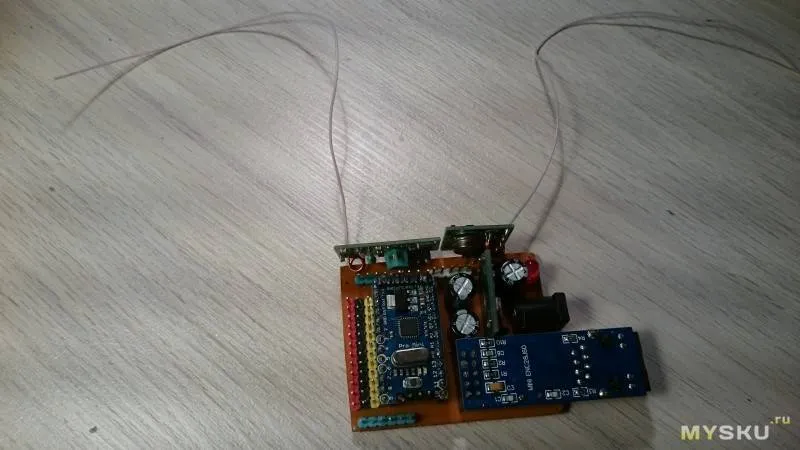

На плате присутствуют: — Arduino Pro Mini — Приемник и передатчик 433 MHz — Сетевой модуль ENC28J60 mini — Импульсный DC-DC преобразователь cn1584 — 3 электролитических конденсатора в цепи питания на 470 mF и керамический на 100 nF — Линейный стабилизатор ams1117 на 3.3 V, для питания сетевого модуля — Светодиод с токоограничивающим резистором. для индикации наличия питания — Подтягивающие резисторы на 10 KOhm

На данной плате используются и готовые модули и smd-компоненты, мне так показалось удобнее. Эта плата универсальная, содержит и приемник и передатчик. На стороне датчиков можно ограничиться приемником, а на стороне головного устройства сигнализации — передатчиком. Универсальное устройство позволит, например, управлять перезагрузкой каких-либо устройств посылая сигнал устройству из прошлого обзора.

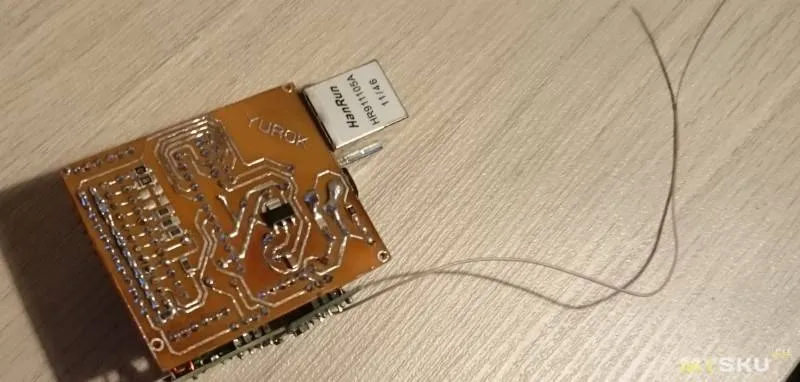

Напаиваем компоненты и тестируем:

Обратная сторона со смытым флюсом:

В качестве антенн, припаиваем проводки длиной около 17 см:

Желающие повторить устройство могут скачать плату в формате .lay.

Далее самое интересное, программная составляющая. Нам потребуется библиотека rc-switch, которая позволит извлекать закодированную этими датчиками информацию. Загружаем типовой пример:

И отсоединяя магнит от геркона видим отчаянный крик в эфире:

После загрузки этого кода, каждое отсоединение магнита приведет к следующим сообщениям в консоли:

Осталось это передать по сети. Для модуля ENC28J60 нам потребуется библиотека ethercard. Пишем нехитрый код:

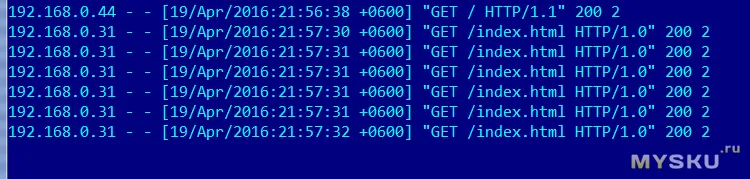

Подключаем устройство к домашней сети, запускаем на ноутбуке (192.168.0.44) апач (просто он был), видим в консоли:

На этом заканчиваю. Спасибо тем кто дочитал до конца, надеюсь кому-то информация окажется полезной! Если будет интересно, продолжу писать про дачное творчество.

Инструкция по настройке и управлению автосигнализацией cenmax vigilant

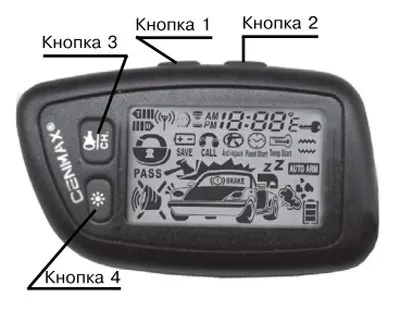

На дисплее главного брелока сигнализации в виде иконок скрывается набор функций системы. Только по одному рисунку владелец автомобиля сможет легко понять для чего конкретная функция предназначена. Главные моменты управления системой сигнализации, которые должен знать каждый выглядят следующим образом:

• на главный брелок пользователь должен поставить пароль, состоящий из двух цифр;
• в любой момент можно воспользоваться одним из трёх дополнительных каналов для управления системой;
• в качестве сигнала пользователь может использовать обычные звуковые извещения или вибрационный звонок;
• снять сигнал тревоги можно при помощи кнопки 1;
• снять машину с режима охраны водителю поможет кнопка под номером 2;
• отключение сигнала тревоги без снятия машины с охраны производится с использованием кнопки 1;
• чтобы выключить сирену необходимо нажать кнопку номер три, а для отключения датчика удара кнопку под номером один стоит нажать два раза подряд.

Дополнительные функции можно включить, если в меню найти соответственную картинку и нажать на неё. Сигнализация cenmax vigilant позволяет ставить машину под охрану даже если она стоит со включённым мотором.

Немного о дополнительных функциях, которыми обладает сигнализация

Модельный ряд сигнализаций cenmax очень большой и владелец имеет возможность выбрать подходящий вариант в плане цены, размеров, функциональность. Эти автомобильные сигнализации, согласно тому что говорит инструкция, имеют ряд дополнительных функций, пользоваться которыми сможет каждый. Среди таких дополнительных возможностей стоит отметит:

• контроль температурного режима – позволяет защитить мотор от перегревания;
• возможность изменения постановки сигнала;
• установка звука датчиков – позволит распознать какой именно работает;
• можно устанавливать таймер и будильник и другие подобные функции.

Чтобы наладить двухстороннюю связь достаточно пару минут поработать с брелоками. Система имеет возможность включать или выключать свет в салоне, предупреждает водителя об опасности если он находится за полтора километра от своего автомобиля. Если верить тому, что говорит инструкция – сигнализация cenmax прекрасно может работать в автономном режиме, а управлять дополнительными каналами связи при помощи брелоков очень легко.

Автосигнализация имеет набор стандартных и дополнительных функций, которые помогут водителю ощутить дополнительный комфорт и почувствовать себя уверенным. Если человеку нужно, чтобы сигнализация работала как можно тише стоит установить её в режим “комфорт”, оттискав на экране брелока соответственное изображение. Установка сигнализации cenmax из серии vigilant производится по стандартной схеме и занимает около пяти часов.

Эта сигнализация работает при температуре от -40 до +85 градусов. Двухсторонняя связь помогает водителю всегда быть в курсе того, что происходит с его машиной. При помощи брелока, на расстоянии трёхсот метров от автомобиля можно им управлять, включать или отключать какой-то элемент охраны, пользоваться кнопкой valet. Для установки понадобятся дополнительные инструменты. Инструкция говорит что нужны будут отвёртки, нож, устройство для измерения напряжения, ключи. Подключение всех элементов сигнализационной системы должно производиться максимально аккуратно, чтобы дальнейшая её работоспособность была на высшем уровне. Тайванская сигнализация работает на всех автомобилях, имеет компактные размеры, может предложить потребителю дополнительный набор датчиков и функций.

Cenmax vigilant – это автосигнализация, которой очень легко пользоваться. Управление всеми функциями совершается при помощи брелока, а картинки, которые отображают функцию присутствуют на дисплее. На главном брелоке есть четыре кнопки, а на дополнительном три и изучить какая за что отвечает будет легко.

Установка датчиков

Большую популярность у пользователей получили GSM-комплексы, которые имеют в своем составе беспроводные датчики. Такие устройства просты как в монтаже, так и в настройке. Их установка не потребует прокладывания дополнительных кабелей питания и передачи сигналов, что впоследствии ведет за собой ремонт в квартире или доме. Беспроводные датчики просто устанавливаются в соответствующих зонах на расстоянии, при котором сохраняется уверенная связь с электронным блоком через радиоканал. Сопряжение такого датчика с центральным электронным модулем происходит автоматически, если он располагается в зоне действия – в зависимости от моделей датчиков это расстояние составляет около 100 метров открытого пространства.

Датчики открытия дверей/окон, которые имеет любая китайская сигнализация для дома GSM, инструкция рекомендует крепить таким образом, чтобы срабатывание происходило, когда магнитная и ответная часть датчика удаляются на расстояние не больше чем 1,5…2,5 см.

Беспроводные датчики движения также автоматически подключаются к центральному блоку. Это происходит сразу после включения автономного питания датчика. Такого типа устройства основаны на приеме ИК-лучей, которые излучаются нагретыми телами, включая и человека. Чтобы исключить ложные срабатывания датчиков их не следует располагать вблизи тепловых приборов и излучателей ИК-волн.

Установка центрального блока

Центральный электронный модуль, которым управляется китайская GSM сигнализация, инструкция рекомендует располагать в недоступном для взломщика месте, но таком, чтобы можно было им оперировать при потребности. Вблизи с центральным блоком располагают блок питания, а антенна должна ориентироваться таким образом, чтобы отсутствовало экранирование сигнала различными объектами, располагаемыми в помещении.

Настройка центрального блока

Перед началом настройки блока в него следует установить SIM-карту, которая будет использоваться для передачи сообщений об опасности, а также дозвона на выбранные номера телефонов.

Для успешной работы блока с картой мобильной связи на ней должен быть отключен пин-код, в записной книжке не должно быть никаких номеров, а баланс «симки» должен быть положительным.»

Для проведения настройки центрального модуля следует войти в режим программирования сигнализации. Входящая в комплектацию инструкция поможет это сделать для конкретной модели сигнализации. После входа в этот режим можно проводить ввести номера телефонов, на которые будет осуществляться посылка сообщений и проводиться дозвон. Также можно будет запрограммировать зоны охраны, добавить новые датчики или удалить сопряжение со старыми датчиками. В этом режиме также производится настройка дистанционных брелоков, с помощью которых китайская GSM сигнализация ставится на охрану и снимается с нее.

При потребности все вводимые настройки можно сбросить и вернуться к заводским. Для этой цели следует вынуть аккумулятор из электронного блока и нажать соответствующие функциональные клавиши – какие именно, описано в инструкции к сигнализации, переведенной на русский язык.

Перечисленные выше настройки проводятся с помощью кнопок, которые есть на панели электронного блока, а также посредством дистанционного брелока. Кроме этого, настройка рабочих параметров может производиться и с помощью мобильного телефона. Для этой цели используются специальные команды, подаваемые в виде СМС-сообщений. Каждая инструкция к китайской GSM сигнализации имеет полный перечень этих команд.
