Инструкция на русском языке для китайской GSM сигнализации представляет собой полное и оригинальное руководство пользователя, предоставленное официальным дилером охранных систем «SafeHouse». Этот документ также может быть использован в качестве руководства по настройке и эксплуатации аналогичных GSM сигнализаций других брендов и производителей.

ВЕБ-СЕРФИНГ ПРИНОСЯЩИЙ ДОХОД

ОГЛАВЛЕНИЕ — [Китайская GSM сигнализация инструкция на русском]

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Охранная система «SafeHouse»
Китайская GSM сигнализация инструкция на русском

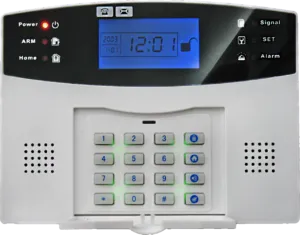

Данный готовый беспроводной комплект GSM сигнализации SH-063G/ru

Китайская GSM сигнализация инструкция на русском — Особенности GSM сигнализации SH-063G/ru

  • 99 беспроводных / 7 проводных охранных зон
  • Большой ЖК-дисплей с часами
  • 3 способа постановки/снятия с охраны
  • 6 номеров оповещения дозвоном
  • 3 номера оповещения SMS — сообщением
  • Готовые тексты SMS сообщений для всех событий
  • Наличие клавиатуры, с которой удобно набирать номер как на телефоне
  • Постановка/снятие с охраны пультом радио-брелоком
  • Удаленное управление системой телефонными звонками и SMS — командами
  • Наличие тревожной кнопки
  • Беспроводная  24-часовая  зона для пожарных датчиков (дыма, температуры,  утечки газа)
  • Легко добавлять дополнительные беспроводные компоненты
  • Функции «спикерфон» и прослушивания  охраняемого помещения по телефону через встроенные микрофон и динамик
  • Оповещение SMS — сообщением при отключении/восстановлении внешнего электропитания (220 В)
  • Встроенный NI-HI аккумулятор, позволяет перейти на автономное питание при отсутствии входного напряжения (220 В) и работать до 12 часов
  • Энергонезависимая память
Китайская GSM сигнализация инструкция на русском - обложка_ru

Все особенности и полные технические параметры GSM сигнализации SH-063G/ru на сайте официального дилера

�� РУКОВОДСТО ПО ЭКСПЛУАТАЦИИ

1.1 Установка системного блока

Что бы получить уверенный прием сигнала от всех радио-датчиков, пожалуйста, установите системный блок ближе к середине охраняемого объекта, вдали от больших металлических предметов и бытовой техники, которая может вызвать наводки.

Передняя панель системного блока
[Китайская GSM сигнализация инструкция на русском]

Китайская GSM сигнализация инструкция на русском - Передняя панель системного блока

Задняя сторона системного блока
[Китайская GSM сигнализация инструкция на русском]

Китайская GSM сигнализация инструкция на русском - Задняя панель системного блока

Встроенная контактная колодка системного блока
[Китайская GSM сигнализация инструкция на русском]

1 клемма «LB -» спикер ( — ) черный провод
2 клемма «LB +» спикер ( + ) красный провод
3 клемма «GND» земля
4 клемма «Z1» проводной датчик 1 (NО/NC)
5 клемма «GND» земля
6 клемма «Z2» проводной датчик 2 (NО/NC)
7 клемма «Z3» проводной датчик 3 (NО/NC)
8 клемма «GND» земля
9 клемма «Z4» проводной датчик 4 (NО/NC)
10 клемма «Z5» проводной датчик 5 (NО/NC)
11 клемма «GND» земля
12 клемма «Z6» проводной датчик 6 (NО/NC)
13 клемма «Z7» проводной датчик 7 (NО/NC)
14 клемма «SP -» сирена ( — ) черный провод
15 клемма «SP +» сирена ( + ) красный провод

Примечание: “LB-” и “LB +” выходы для подключения дополнительного внешнего динамика. (для приобретения внешнего спикера обращайтесь к нам), если для Вас внутренний спикер не достаточно громкий. Соедините один кабель проводного датчика к GND и другого к «клемме Z1/…/клемме Z7. Пожалуйста, обратите внимание на кабель сирены. Не соединяйте их вместе и соблюдайте полярность, в противном случае это повредит системный блок.

2.1 Включение и инициализация системы ◆ Китайская GSM сигнализация инструкция на русском

Пожалуйста, вставьте Сим-карту в слот на задней стенке. Подключите разъем адаптера питания к гнезду «DC12V» в углублении на задней стенке (предварительно необходимо отключить на SIM-карте запрос PIN-кода). Вставьте вилку адаптера в  розетку сети ~220В. Теперь используя, пинцет или маленькую отвертку переключите микро-выключатель расположенный в углублении задней стенки из положения «OFF» в положение «ON», включится питание системы и начнется подзарядка встроенного аккумулятора.

Засветится индикатор [POWER] – система инициализируется. На ЖК-дисплее вспыхнет подсветка высветятся дата, время и символ [GSM] – идет поиск GSM-сети. После длинного звукового сигнала символ [GSM] исчезнет – GSM-сеть обнаружена, и система включена в «Режим ожидания/снята с охраны».

3.1 Режимы охранной системы ◆ Китайская GSM сигнализация инструкция на русском

В работе GSM сигнализации SH-063G/ru возможны 4 состояния системы:

  • режим «ОХРАНА»: все охранные зоны активируют режим «ТРЕВОГА» при срабатывании датчиков.
  • режим «ЧАСТИЧНАЯ ОХРАНА»: только охранные зоны, которые запрограммированы как зона частичной охраны активируют режим «ТРЕВОГА» при срабатывании датчиков или наоборот.
  • режим «ОЖИДАНИЯ»: все охранные зоны не активируют режим «ТРЕВОГА» при срабатывании датчиков (за исключением 24 часовой охранной зоны).
  • режим «НАСТРОЙКИ СИСТЕМЫ»: в этом состоянии, все охранные зоны не будут активировать режим «ТРЕВОГА» при срабатывании датчиков.

4.1 Управление системой ◆ Китайская GSM сигнализация инструкция на русском

Возможно применение пульта дистанционного управления для: постановки/снятия режима «ОХРАНА», постановки/снятия режима «ЧАСТИЧНАЯ ОХРАНА», экстренного включения режима «ТРЕВОГА».

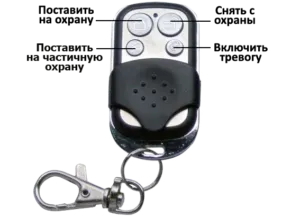

Китайская GSM сигнализация инструкция на русском - Брелок ПДУ RC-420

Постановка в режим «ОХРАНА»
Данный метод позволяет дистанционно поставить на сигнализацию все зоны,  датчики инсталлированные в охранные и в 24-часовые зоны будут активны. Таким образом, достигается максимальная защита объекта.

Поставить систему в режим «ОХРАНЫ» можно двумя способами:
а) На системном блоке клавишей []
б) На пульте дистанционного управления кнопкой []

Постановка в режим «ОХРАНА» с задержкой
Этот метод позволяет, поставить на сигнализацию все охранные зоны. Выходя из дома, на системном блоке нужно нажать клавишу [], прозвучит длинный звуковой сигнал, после чего включается отсчет время (по умолчанию: 60 сек.) За отведенное время пользователь покидает охраняемую территорию, при этом система остается в режиме «ОЖИДАНИЯ». По истечению заданного время система автоматически переходит в режим «ОХРАНА». Теперь при срабатывании любого из датчиков (охранного, пожарного, утечки газа и т.д.) активируется режим «ТРЕВОГА».

Снятие с режима «ОХРАНА»
Данный метод позволяет, отключить режим «ТРЕВОГА» и  снять с сигнализации все охранные зоны кроме 24-часовой, таким образом система перейдет в режим «ОЖИДАНИЯ» и срабатывание любых датчиков не вызовет режим «ТРЕВОГА» (коме запрограммированных в 24-часовой зоне).

Снять систему с режима «ОХРАНА» можно двумя способами:
а)Охрана выключена» – режим «ОХРАНА» отключен.
б) На пульте дистанционного управления кнопкой []

Режим «ЧАСТИЧНАЯ ОХРАНА» (Домашний режим)
Данный метод позволяет, поставить на сигнализацию только периферийные зоны. Таким образом, находящихся в доме людей датчики движения будут игнорировать, но датчики входных дверей, датчики окон, датчики открытых территорий, датчики периметра и т.д. при срабатывании активируют режим «ТРЕВОГА», тем самым создается максимальная безопасность людей находящихся в охраняемом доме, особенно актуален режим «ЧАСТИЧНОЙ ОХРАНЫ» в ночное время суток.

Поставить систему в режим «ЧАСТИЧНОЙ ОХРАНЫ» можно двумя способами:
а) На системном блоке клавишей []
б) На пульте дистанционного управления кнопкой [s]

Тревожная кнопка
Для экстренного включения режима «ТРЕВОГА» можно воспользоваться клавишей [] на системном блоке или на пульте дистанционного управления (брелоке) кнопкой []. После чего сразу включится режим «ТРЕВОГА» и осуществится дозвон на все запрограммированные номера телефонов.

5.1 Тревожный дозвон ◆ Китайская GSM сигнализация инструкция на русском

  • Нажать [*]: смотреть информацию о тревоге.
  • «Охрана включена»
  • «Охрана выключена»
  • Нажать [3]: включится режим прослушивания, для продления нажать [3] еще раз, и слушать еще 30 секунд и т.д.
  • Нажать [4]: включается режим «ИНТЕРКОМ» (30-секундная двусторонняя связь), для продления нажать [4] еще раз, и говорить еще 30 секунд и т.д.

Примечание: Вводя с телефона пароль и последующие команды необходимо дожидаться отклика системы. После вода каждой цифры должен прозвучать подтверждающий сигнал, если этого не произошло необходимо повторить попытку.

6.1 Удаленное управление системой по средству дозвона ◆ Китайская GSM сигнализация инструкция на русском

«Введите пароль» (по умолчанию пароль управления системой [1234]).«Неверный пароль, введите верный», если пароль правильный, то система даст доступ к управлению и можно выполнить действия аналогичные при тревожном дозвоне. Примечание:

7.1 Набор телефонного номера ◆ Китайская GSM сигнализация инструкция на русском

Данный метод позволяет, использовать системный блок в качестве телефона. Чтобы осуществить телефонный звонок, нужно на клавиатуре системного блока набрать нужный номер телефона и нажать клавишу []. Индикатор [Signal] замигает и начнется вызов. Для разрыва соединения нужно также нажать клавишу [].

Примечание: Осуществлять телефонные звонки можно только в режиме ожидания, как на мобильные, так и на стационарные телефоны.

8.1 Просмотр записей событий ◆ Китайская GSM сигнализация инструкция на русском

Для просмотра записей событий, на клавиатуре системного блока нужно набрать [* 0 #]. После чего прозвучит длинный звуковой сигнал и на ЖК-дисплее появится информация которая содержит следующие данные:

  • номер записи
  • номер охранной зоны
  • время срабатывания
  • дата срабатывания

Для просмотра предыдущих записей нажимать [2], чтобы опустится, обратно по списку нажимать [8]. Для выхода из режима просмотра записей нужно набрать [* #].

Пример: 7-я запись, 51-я зона, в 12:10, 1 августа 2008 г.

Затем отображается время и дата срабатывания:

Также можно просмотреть записи событий удаленно (max: последние 9 записей), отправив SMS-сообщение с текстом команды: пароль (по умолчанию: 1234) + [3]. После чего система пришлет SMS-отчет.

Пример: Alarm record: NO1 Zone: 05 tempo: 11-06-25 11:37
Это значит: запись №1, 5-я зона, дата: 25 июня 2011г. Время: 11:37
или  NO9 Zone: 19 tempo: 11-06-25 11:45
Это значит: запись №9, 19-я зона, дата: 25 июня 2011г. Время: 11:45

9.1 Проверка GSM сигнала ◆ Китайская GSM сигнализация инструкция на русском

В месте предполагаемой установки системного блока, необходимо убедится в том, что  обеспечен уверенный и устойчивый  GSM-сигнал. Для этого в режиме настройки, нужно на клавиатуре набрать код проверки GSM-сигнала [81].  Прозвучит длинный звуковой сигнал и на ЖК-дисплее отобразится – 00  ХХ,  где ХХ показывает уровень GSM-сигнала, который может быть в пределах 07 – 31, но если уровень, ниже показателя 07 необходимо поменять место для установки.

Пример: уровень сигнала составляет 12.

Внимание! Функция SMS-сообщения об отсутствии/восстановлении электропитания осуществляется только в режиме «ОХРАНА», в режимах «ОЖИДАНИЯ» и «ЧАСТИЧНАЯ ОХРАНА» эта функция недоступна. Содержание SMS-сообщений: при отсутствии электропитания:  Power charger off при восстановлении:  Power charger on

Таблица 1
[Китайская GSM сигнализация инструкция на русском]

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
GSM-частота соединения 900/1800 МГц
Частота беспроводного соединения 315/433МГц, 4.7MΩ
Количество беспроводных зон 99
Количество проводных зон 7
Количество беспроводных датчиков в одной зоне 1
Количество пультов брелоков 8
Количество номеров для дозвона 6
Количество номеров для SMS-оповещения 3
Управление системой SMS, брелок, клавиатура, звонок
Телефонный вход/выход нет
Встроенный микрофон есть
Встроенный динамик есть
Функция «СПИКЕРФОН» есть
Функция «Прослушивания» есть
Выход для подключения динамика есть
Оповещение о пропадании электроэнергии есть
Время работы системного блока от аккумулятора до 12 часов
Материал корпуса пластик
Напряжение питания DC 12В/1А
Потребляемая мощность: в режиме «ОХРАНА» в режиме «ТРЕВОГА»   <55 mA 450 mA
Встроенный аккумулятор NI-HI AAA*4., DC 7,2 В
Сирена 110дБ
Рабочая температура/влажность -10°C ~ +40°C / до 90%
Габаритные размеры 180x135x27 мм

Таблица 2
[Китайская GSM сигнализация инструкция на русском]

охранная
зона		 режим
«ОХРАНА»		 режим «част. охрана» тип зоны назначение зоны сирена
зона 1 да нет охранная зона открытия двери да
зона 2 да нет охранная зона датч. движения да
зона 3 да да охранная зона открытия окна да
зона 4 да да охранная зона балкона, веранды да
зона 5 да да 24-часовая пожарная зона да
зона 6 да да 24-часовая зона утечки газа да
тр. кнопка да да 24-часовая тревожная  кнопка нет
зоны 7-99 да нет охранная охранные зоны да
проводные зоны 93-99 да нет охранная охранные зоны да

пароль программирования 8888 удаленное управление есть
пароль управления 1234 сигнал сирены откл.
время сигнала сирены 180 сек. релейный выход нет


[Китайская GSM сигнализация инструкция на русском]

Комплектация шт
Системный блок       1
Брелок 2
Сирена  1
Датчик движения с кронштейном   1
Датчик открытия двери/окна 1
Блок питания            1
Инструкция + (на русском языке) 1


Дополнительное оборудование
В составе данной системы так же могут использоваться дополнительные беспроводные датчики и другое охранное оборудование, которое сможет расширить функциональные возможности системы. По поводу приобретения обращайтесь в интернет-магазин компании «SafeHouse»:

gsmohrana.com.ua

10.1 Программное обеспечение для мобильных устройств

Приложение для смартфона «М2B«
Для управления данной системой со смартфона необходимо использовать приложения, ссылку которая расположена ниже (в бесплатном скачивании от производителя)

Китайская GSM сигнализация инструкция на русском - QR-code М2B

Приложение «М2B» для ANDROID
Скачать с «GOOGLE PLAY»

Примечание: Сканировать ссылку, со смартфона используя приложение для считывания QR-кодов.

11.1 Уход и техническое обслуживание

Системный блок имеет стильный дизайн. Система использует передовые технологии. Пользоваться с осторожностью.
Рекомендации, необходимые для поддержания своих обязательств по условиям гарантии, а также для продления срока службы системы:

  • Место установки системного блока и всех аксессуаров должно быть вне досягаемости детей.
  • Помещение, где установлена система сигнализации должно быть сухим попадание влаги и всевозможных жидкостей на корпус недопустимо, это может повредить электронные элементы системного блока и вывести систему из строя.
  • Недопустима установка системы в местах пыльных, грязных. В противном случае это сократит срок службы системы.
  • Недопустима установка системного блока вблизи нагревательных приборов, это повредит прибор.
  • Нельзя использовать систему в условиях сильно низких температур. В противном случае возникший конденсат может повредить плату системы охранной сигнализации.
  • Рекомендуется периодически проверять и тестировать сигнализацию.

Проверять системный блок каждые три месяца:
1. Поставить/снять режим «ОХРАНА»
2. Набор номера телефона пользователей при «ТРЕВОГЕ»
3. Присутствие связи с беспроводными датчиками
4. Нормально ли работает резервная батарея

Проверять беспроводные датчики раз в месяц:
1. Вызвать срабатывание беспроводных датчиков, чтобы увидеть реагирование системы.
2. Проверить батарейки во всех беспроводных датчиках.

Проверка SIM-карты:
1. Проверить баланс в применяемой SIM-карте.
2. Убедится, что проверка PIN-кода SIM-карты отключена.
3. Пожалуйста, сохраняйте пароль и номер SIM-карты безопасным способом, чтобы посторонние люди не смогли дистанционно управлять системой незаконно.

  • Поскольку сигнализация постоянно находится в работе или в режиме ожидания, адаптер питания системного блока должен быть подключен к безопасной и надежной розетке.
  • Нежелательна установка системы в спальне или вблизи рабочего стола  потому, что в случае тревоги сирена издает очень громкий звук, который может негативно повлиять на ваш отдых или работу.
  • Если сигнализация не будет использоваться в течение длительного времени, следует отключить систему от электропитания.
  • Не разбирать! Не ремонтировать и не вносить изменения в схемах системы, это может привести к аварии и неисправности.
  • Не бросать и не ронять системный блок, так как это может привести к сбою в работе системы и повреждению.
  • Строго запрещается без специального разрешения и согласия соответствующих служб, вводить номера телефонов «01», «02», «03», «04», «911», и т.д.

12.1 Гарантийные обязательства

Система  проверена  на  отсутствие  дефектов  и  ошибок  в  работе.  Гарантийный срок вступает в силу с момента продажи. Гарантия не распространяется, если были нарушены правила эксплуатации устройства, пломбировочные наклейки или если нарушения возникли по вине пользователя. Оплата товара означает согласие с условиями гарантийных обязательств.

Примечание: На элементы питания гарантия не распространяется.

13.1 Установка датчиков

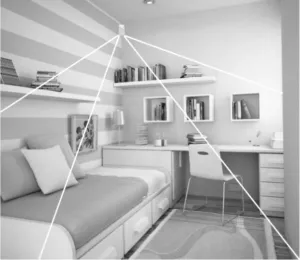

Китайская GSM сигнализация инструкция на русском - Установка датчика движенияИнструкция GSM сигнализации SH-035G — PIR

Датчик движения Установка датчика на выбранное место производится при помощи шурупов. Для достижения правильной работы датчик движения крепится к стене на высоте не более 2,5 метров от пола. Угол обзора такого датчика – 110 градусов, так что его можно устанавливать в углу комнаты, он должен быть направлен в центр охраняемого помещения, что позволит ему держать под контролем практически всю площадь комнаты.

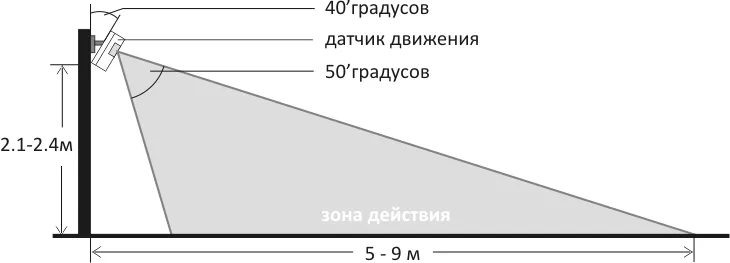

На схеме показаны радиус действия и форма луча датчика движения.

Китайская GSM сигнализация инструкция на русском - схема установки PIR датчика
Китайская GSM сигнализация инструкция на русском - установка датчика открытия

Датчик открытия двери/окна Установка датчика открытия двери/окна  производится с помощью двухстороннего скотча или шурупов. Зазор между датчиком и магнитом должен быть минимальный (рекомендуется 3-5 мм). После установки датчика нужно открыть дверь/окно. Если на датчике загорелся зеленый индикатор — датчик работает. Если на датчике горит красный индикатор – нужно заменить батарею. Не рекомендуется установка на металлические двери.

�� НАСТРОЙКА СИСТЕМЫ

Китайская GSM сигнализация инструкция на русском
2. ПРОГРАММИРОВАНИЕ БЕСПРОВОДНЫХ АКСЕССУАРОВ

Внимание! Все пульты ДУ и беспроводные датчики Вашего комплекта уже предварительно зарегистрированы в систему и не нуждаются в дополнительном программировании. Поэтому данный раздел применяйте только для регистрации отдельно приобретенных аксессуаров.

1.2 Вход в режим Настройки

На цифровой клавиатуре расположенной на лицевой стороне наберите комбинацию – [8888] пароль по умолчанию и [#введите команду». Одновременно засветится индикатор [SET] и [0000] на ЖК-дисплее, указывая, что система вошла в режим настройки. Вы можете неоднократно выполнять разные настройки, пока система находится в этом режиме. Система выйдет из режима настройки, если не нажимать кнопки клавиатуры в течение 40 секунд.

Примечание: Вы можете позже ввести персональный пароль из 4 цифр.

Системный пароль по умолчанию [8888].
Метод ввода: [XXXX] → [#]

2.2 Выход из режима Настройки

Нажмите кнопки [*] и [#], прозвучит длинный звуковой сигнал и погаснет индикатор [SET], система возвращается в режим ожидания.

Метод ввода: [*] → [#]

3.2 Программирование пультов дистанционного управления

«кодирование пульта дистанционного управления». Индикатор [«кодирование закончено, введите команду». Индикатор [] погаснет, указывая, что пульт дистанционного управления запрограммирован.

Метод ввода: [20] → [Х] → [#]
Х – присваиваемый порядковый номер брелоку: 1 ~ 8 (возможно добавлять до 8 пультов дистанционного управления.

4.2 Удаление пультов дистанционного управления из программы

«удаление выполнено, введите команду» – Пульт дистанционного управления из программы удален.

Метод ввода: [21] → [Х] → [#]
Х – присвоенный порядковый номер брелоку: 1 ~ 8

5.2 Программирование беспроводных датчиков

«кодирование датчика»,«кодирование закончено, введите команду» – датчик инсталлирован. Индикатор [] погаснет, указывая что беспроводной датчик инсталлирован в данную зону.

Метод ввода: [23] → [XX] → [#]
XX – присваиваемый номер зоны датчика: 01 ~ 99

6.2 Удаление датчиков из программы

«удаление выполнено, введите команду» –датчик удалён. Одновременно индикатор соответствующей зоны мигнет один раз и погаснет.

Метод ввода: [24] → [XX] → [#]
XX – присвоенный номер зоны датчика: 01 ~ 99

7.2 Смена паролей

1) Пароль управления системой«установка закончена, введите команду» – пароль изменен.

Метод ввода: [30] → [XXXX] → [#]
XXXX – новый 4-значный пароль

Пример: чтобы ввести пароль: 1012
Метод ввода: [30] → [1012] → [#]

2) Пароль программирования«установка закончена, введите команду» –пароль изменен.

Метод ввода: [31] → [XXXX] → [#]
XXXX – новый 4-значный пароль

Пример: чтобы ввести пароль:2846
Метод ввода: [31] → [2846] → [#]

Примечание: Не допускается ввод одинаковых паролей – пароля управления и пароля программирования.

8.2 Программирование номеров телефонов пользователей

«установка закончена, введите команду» – номер телефона введен. Одновременно индикатор  мигнет один раз и погаснет.

Метод ввода: [ХХ] → [YY…YY] → [#]
XX – код 51, 52, 53, 54, 55, 56 (один из шести возможных)
YY … YY – номера телефона пользователя

Пример: программирования номера телефона 050-111-11-11 первого пользователя.
Метод ввода: [51] → [0501111111] → [#]

Примечание: Номер телефона может быть  мобильный, и стационарный (опционное).

9.2 Удаление номеров телефона из программы

«удаление выполнено, введите команду» –номер телефона удален. Одновременно индикатор  мигнет один раз и погаснет.

Метод ввода: [ХХ] → [#]
XX – код 51, 52, 53, 54, 55, 56 (один из шести возможных)

Пример: удалить из программы номер  телефона третьего пользователя.
Метод ввода: [53] → [#]

10.2 Программирование номеров телефонов — получателей SMS-сообщений

«установка закончена, введите команду» –номер телефона введен. Одновременно индикатор  мигнет один раз и погаснет.

Метод ввода: [ХХ] → [YY…YY] → [#]
XX – код 57, 58, 59 (один из трех возможных)
YY … YY – номера телефона получателя SMS-сообщений

Пример: программирования номера телефона 050-222-22-22 первого получателя SMS-сообщений.
Метод ввода: [57] → [0502222222] → [#]

11.2 Удаление номера телефона — получателя SMS-сообщения из программы

«удаление выполнено, введите команду» –номер телефона удален. Одновременно индикатор  мигнет один раз и погаснет.

Метод ввода: [ХХ] → [#]
XX – код 57, 58, 59 (один из трех возможных)

Пример: удалить из программы номер  телефона первого пользователя.
Метод ввода: [57] → [#]

12.2 Программирование охранных зон

«установка закончена, введите команду» – параметры зоны запрограммированы.

Метод ввода: [60] → [AA] → [B] → [C] → [D​​] → [#]
АА – номер программируемой зоны [01 ~ 99]

B — тип зоны:
[1] – охранная зона
[2] – охранная зона задержки
[3] – 24 часовая охранная зона
[4] – обход зоны охраны

C – назначение зоны:
[1] – зона неопределенная
[2] – зона пожарная
[3] – зона утечки газа
[4] – зона открытия двери
[5] – зона датчиков движения
[6] – зона открытия окна
[7] – зона балкона, террасы, веранды
[8] – зона периметра участка

D – звуковая сирена:
[1] – подключена
[0] – отключена

Пример: настройки 12-ой зоны, как охранной 24 часовой, пожарной зоны с включенной сиреной.
Метод ввода: [60] → [12] → [3] → [2] → [1] → [#]

Примечание: Беспроводные зоны имеют номера:  01-92 Проводные зоны имеют номера:  93-99

13.2 Программирование зоны частичной охраны

«установка закончена, введите команду» –  зона частичной охраны запрограммирована.

Метод ввода: [61] → [XX] → [А] → [#]
XX – номер зоны [01 ~ 99]

А – режим «ТРЕВОГА»: [1] – включается, [0] – не включается

Пример: программирования зоны №11 так, чтобы при срабатывании, режим «ТРЕВОГА» включился.
Метод ввода: [61] → [11] → [1] → [#]

Пример: программирования зоны №12 так, чтобы при срабатывании, режим «ТРЕВОГА» не включился.
Метод ввода: [61] → [12] → [0] → [#]

14.2 Включение/выключение короткого сигнала сирены при постановке/снятии режима «ОХРАНА»

«установка закончена, введите команду» –сигнал сирены включен/выключен.

Метод ввода: [75] → [1/0] → [#]
[1] – включить сигнал сирены
[0] – выключить сигнал сирены

Пример: сигнал сирены при постановке/снятии режима «ОХРАНА» включен.
Метод ввода: [75] → [1] → [#]

15.2 Настройка часов

«установка закончена, введите команду» –дата и время изменены. На ЖК-дисплее высветится результат.

Метод ввода: [32] → [AA] → [BB] → [CC] → [DD] → [EE] → [FF] → [#]
АА – 2 последние цифры текущего года
BB – 2 цифры текущего месяца
CC – 2 цифры текущей даты
DD – 2 цифры текущего часаFF – 2 цифры текущих секунд

Пример: установки время и даты  15:35:40, 1 октября 2012.
Метод ввода: [32] → [12] → [10] → [01] → [15] → [35] → [40] → [#]

16.2 Настройка таймера

1) Постановка в режим «ОХРАНА» в заданное время«установка закончена, введите команду» –  таймер включен.

Метод ввода: [XX] → [AA] → [BB] → [#]
XX – код 33, 34, 35 (один из трех возможных)
АА – часы время постановки в режим «ОХРАНА»
BB – минуты время постановки в режим «ОХРАНА»

Пример: установки время таймера 22:45 вечера.
Метод ввода: [33] → [22] → [45] → [#]

2) Снятие с режима «ОХРАНА» в заданное время«установка закончена, введите команду» –таймер включен.

Метод ввода: [XX] → [AA] → [BB] → [#]
XX – код 36, 37, 38 (один из трех возможных)
АА – часы время снятия с режима «ОХРАНА»
BB – минуты время снятия с режима «ОХРАНА»

Пример: установки время таймера 07:55 утра.
Метод ввода: [36] → [07] → [55] → [#]

3) Включение/выключение таймера«установка закончена, введите команду» –таймер включен/выключен.

Метод ввода: [39] → [1/0] → [#]
1 – включить таймер
0 – выключить таймер

Пример: включения таймера.
Метод ввода: [39] → [1] → [#]

17.2 Регулировка время задержки постановки в режим «ОХРАНА»

Время задержки постановки в режим «ОХРАНА» с клавиатуры системы (по умолчанию: 60 сек). Для регулировки время задержки необходимо войти в режим настроек, затем на клавиатуре набрать код программирования [44], затем две цифры [XX] время в секундах [0~99], и [#] для подтверждения.

Метод ввода: [44] → [XX] → [#]
ХХ – время задержки от 1 сек. до 99 сек.

Примечание: Время задержки постановки в режим «ОХРАНА» действует только с работой от клавиатуры системы. Постановка в режим «ОХРАНА» с пульта дистанционного управления (брелока) или SMS-командой осуществляется без задержки.

18.2 Регулировка время задержки включения сигнала «ТРЕВОГА»

Время задержки включения сигнала «ТРЕВОГА» по умолчанию: 40 сек. Для регулировки время задержки необходимо войти в режим настроек, затем на клавиатуре набрать код программирования [45], затем две цифры [XX] время в секундах [0~99], и [#] для подтверждения.

Метод ввода: [45] → [XX] → [#]
ХХ – время задержки от 1 сек. до 99 сек.

Примечание: ① Настройка эффективна только тогда, когда установлена охранная зона задержки. ② Прежде чем система перейдет в режим «ОХРАНА» или «ТРЕВОГА» будут звучать короткие звуковые сигналы (инт. 1 сек.).

19.2 Включение/выключение SMS-оповещения

«установка закончена, введите команду» –SMS-оповещение включено/выключено.

Метод ввода: [77] → [1/0] → [#]
[1] – включить SMS-оповещение
[0] – выключить SMS-оповещение

Пример: включения функции SMS-оповещения.
Метод ввода: [77] → [1] → [#]

Для активации функции необходимо войти в режим настроек, затем на клавиатуре набрать код записи звукового сообщения [701], и [#] для подтверждения. Прозвучит длинный звуковой сигнал, на ЖК-дисплее засветится индикатор [], и после 10-ти секундного отсчета (см. на ЖК-дисплей) включится запись. Диктовать сообщение нужно на расстоянии 30 см. от системного блока с умеренным тоном. После 10-ти секундной записи, прозвучит длинный звуковой сигнал – запись остановлена.

Метод ввода: [701] → [#]

21.2 Включение/выключение сигнала сирены при нажатии тревожной кнопки

«установка закончена, введите команду» –  сигнал сирены включен/выключен.

Метод ввода: [76] → [1/0] → [#]
[1] – включить сигнал сирены
[0] – выключить сигнал сирены

Примечание: По умолчанию [0] – сигнал сирены отключен.

Китайская GSM сигнализация инструкция на русском
3. КОМАНДЫ ОСНОВНЫХ ФУНКЦИЙ

Таблица 3
[Китайская GSM сигнализация инструкция на русском]

Команды
управления		 Функция Примечания
[пароль входа] + [#] Вход в режим настроек По умолчанию: 8888
[*] + [#] Выход из режима настроек
[20]+[1~8] + [#] Программирование пультов дист. управл. Max 8 пультов дист. управления
[21]+[1~8] + [#] Удаление пультов дист. управления из прогр.
[23] +[01~99] + [#] Привязка датчиков к зоне Охранные зоны: 01~99
[24] +[01~99] + [#] Удаление датчика из зоны Охранные зоны: 01~99
[30]+[пароль] + [#] Смена пароля управлениея По умолчанию: 1234
[31]+[пароль] + [#] Смена пароля входа в настройки По умолчанию: 8888
[32] + [AA] + [BB] + [CC] + [DD] + [EE] + [FF] + [#] Установка времени [AA]: год   [BB]: месяц [CC]: дата   [DD]: часы [EE]: минуты  [FF]: сек.
[33~35] + [AA] + [BB] + [#] Настройка таймера постановки на охрану 3 группы таймеров [AA]: часы   [BB]: минуты
[36~38] + [AA] + [BB] + [#] Настройка таймера снятия с охраны 3 группы таймеров [AA]: часы   [BB]: минуты
[39] + [0/1] + [#] Включение/выключение таймера 0: отключен    1: включен
[44] + [01~99] + [#] Рег. времени задержки постановки на охрану По умолчанию: 60 секунд
[45] + [01~99] + [#] Рег. времени задержки включения тревоги По умолчанию: без задержки
[51]~[56] + номер телефона + [#] Ввод номеров телефона для дозвона 6 пользователей
[51]~[56] + [#] Удаление номеров телефона для дозвона
[57]~[59] + номер телефона + [#] Ввод номеров телефона для SMS-отчетов 3 пользователя
[57]~[59] + [#] Удаление номеров телефона для SMS-отчетов
[77] + [1/0] + [#] Включение/выключение SMS-отчетов при постановке/снятии
[60] + [AA] + [B] + [C] + [D] + [#] Программирование охранных зон   AA: номер зоны:  [01～99] B: тип зоны: [1]охранная; [2] зона задержки;  [3]24-часовая зона; [4] зона частичной охраны C: назначение зоны: [1] зона неопределенная [2] зона пожарная [3] зона утечки газа [4] зона открытия двери [5] зона датчиков движения [6] зона открытия окна [7] зона балкона, террасы, веранды [8] зона периметра участка D: сирена [0] выкл.[1] вкл.
[61] + [01~12] + [0/1] + [#] Программирование зон  частичной охраны   Номер зоны:01~12; [0] тревога не включается; [1] тревога включается
[70] + [1] + [#] 10 секунд
[75] + [0/1] + [#] Вкл./выкл. сирены при постановке/снятии [0]: выкл. (по умолчанию); [1]: вкл.
[76] + [0/1] + [#] Вкл./выкл. сирены при нажатии тревожн. кнопки [0]: выкл. (по умолчанию); [1]: вкл.
[81] + [#] Проверка GSM-сигнала   уровень: 07-31 (min. 07.)
[*] + [0] + [#] Просмотр записей срабатываний нажать 2: вверх нажать 8: вниз нажать [*#]: выход
[номер телефона] +[ ] Набор телеф. номера
[] + [#] Сброс настроек Использовать осторожно
[пароль управления] + [1] SMS-команда — постановка на охрану Пароль по умолчанию: 1234
[пароль управления] + [2] SMS-команда — снятие с охраны Пароль по умолчанию: 1234
[пароль управления] + [3] SMS-запрос просмотра записей срабатываний Пароль по умолчанию: 1234

Как называется китайский тренд?


Я не уверен, о каком именно китайском тренде вы говорите. Можете уточнить, что именно вас интересует?

Видео. Инструкция к GSM сигнализации Home Alarm Security System

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
