Управление умным домом — обзор, принцип функционирования, практический пример

Обычно полагают, что идея «Умного дома» (или smart house на английском) возникла в середине прошлого века, но из-за высокой стоимости реализации такие проекты не приобрели широкой популярности.

Что такое система «Умный дом»?

Под данным термином подразумевается программно-аппаратный комплекс, позволяющий автоматизировать и упростить управление различными системами, а также другим оборудованием дома или квартиры.

В качестве примера приведем функции, которые могут быть возложены на «Smart house» (далее SH):

Управление системой освещения, например:

• включать свет по сигналу датчика движения;
• имитация присутствия хозяев (периодически зажигается свет в разных комнатах);
• изменение различных вариантов подсветки интерьера;
• дистанционное управление светом при помощи планшета или смартфона и т.д.

Вариант функционального набора охранной системы:

• получение SMS сообщений в случае включения, отключения и срабатывания системы;
• отправка MMS сообщений с видеокамер при поступлении сигналов от датчиков движения;
• возможность просмотра видеозаписи через Интернет и т.д.

Система климат-контроля:

• поддержка температуры на заданном уровне, с возможностью его установки дистанционно (например, при помощи смартфона);
• установка режима максимальной экономии при отсутствии хозяев и т.д.

Удаленное управление системами освещения, охраны, видеонаблюдения и климат-контроля

Это далеко не полный функциональный набор, он может быть расширен в зависимости от пожеланий и финансовых возможностей. Благодаря развитию беспроводных технологий масштабируемость системы не требует капитального ремонта.

Какие минусы имеет «Умный Дом»:

• Любая электроника не застрахована от сбоев или зависаний. Нужно быть готовым к тому, что в любой момент понадобится перенастройка отдельных электронных систем и компонентов вручную;
• Дороговизна. На рынке России и СНГ производители продают системы по минимальной цене от 2000 долларов до 5000, в зависимости от «начинки» и пожеланий заказчика.

Как сделать дом «Умным»?

В идеале реализация подобных решений должна вестись на этапе строительства, но такой вариант ввиду разных причин не популярен среди застройщиков. В результате остается два способа автоматизации:

1. Обратиться в профильную компанию, где на основе ТЗ заказчика будет составлен проект с его последующей реализацией. Минимальная стоимость такого решения варьируется, как уже было сказано выше, в пределах $2000-$5000, максимальная зависит от функционального набора и используемого оборудования.
2. Самостоятельно разработать и внедрить систему «Умный дом».

В первом случае заказчик получает готовое решение, под ключ. Во втором, стоимость реализации можно существенно сократить, если не на порядок, то в несколько раз, особенно если использовать для этой цели платформу Ардуино (о ней мы расскажем немного ниже). Необходимо предупредить, для реализации проекта потребуются навыки программирования, но разработчики постарались максимально упростить эту задачу.

Кратко о платформе

Основа платформы это плата с микроконтроллером (далее МК) и электронным обвесом к нему. К контролеру выпускается множество различных датчиков и плат расширения с теми или иными функциями.

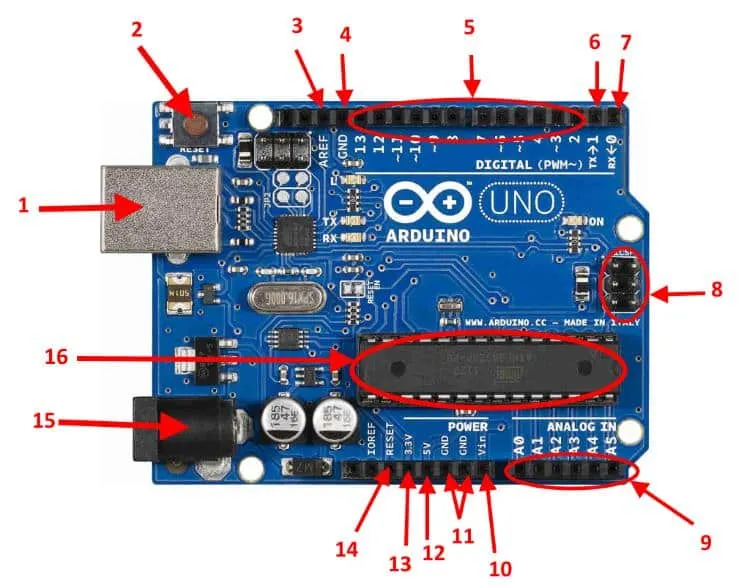

Обозначение:

1. Порт для перепрошивки (стандартный USB).
2. Кнопка аппаратного сброса.
3. Сигнал опорного напряжения.
4. GND.
5. Контакты для цифровых сигналов.
6. Сигнал ТХ.
7. Сигнал РХ.
8. Порт для подключения внешнего программатора.
9. Контакты для аналоговых сигналов.
10. Подключение внешнего питания.
11. GND.
12. +5 В.
13. +3,3 В.
14. Сигнал сброса.
15. Разъем для источника питания.
16. Микроконтроллер.

Особенность платформы заключается в том, что процесс программирования МК максимально упрощен. Прошивка при помощи встроенной программы-загрузчика через имеющийся на плате порт USB. На случай случайного «затирания» этой программы предусмотрена возможность перепрошивки стандартными программаторами.

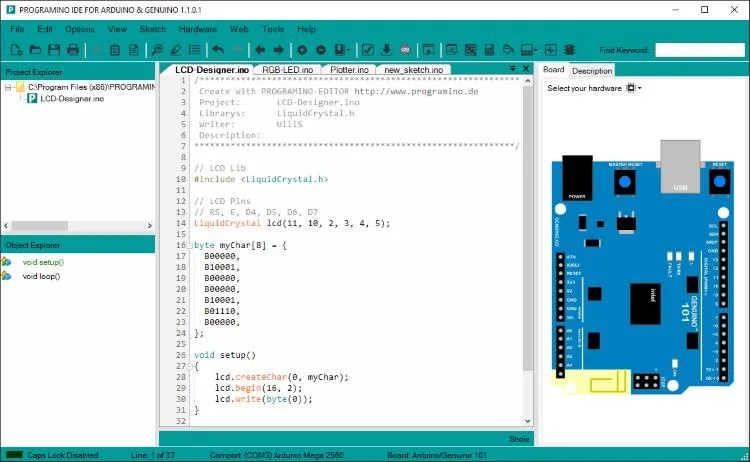

Для программирования используется бесплатная оболочка (Arduino IDE), совместимая с наиболее распространенными операционными системами (Windows, Linux, Mac OS). В эту оболочку входит текстовый редактор для написания программ, компилятор и библиотеки. В качестве базового языка программирования используется упрощенный вариант С++. Более полную информацию о программировании МК можно получить на сайте разработчика и тематических форумах. В этих же источниках можно узнать все о визуализации управления системой.

Оболочка для программирования Ардуино

Ориентировочная стоимость оригинального базового модуля $30 — $50 (в зависимости от модификации), китайских аналогов — $10-$16.

Примеры плат расширения и датчиков

Приведем краткое описание шилдов, которые могут понадобиться при разработке собственного проекта SH.

Модуль для подключения к локальной сети или интернет по стандартному протоколу TCP/IP. В качестве основного элемента используется контроллер ENC28J60. Данное устройство позволяет организовать визуализированное управление системой с веб-сайта.

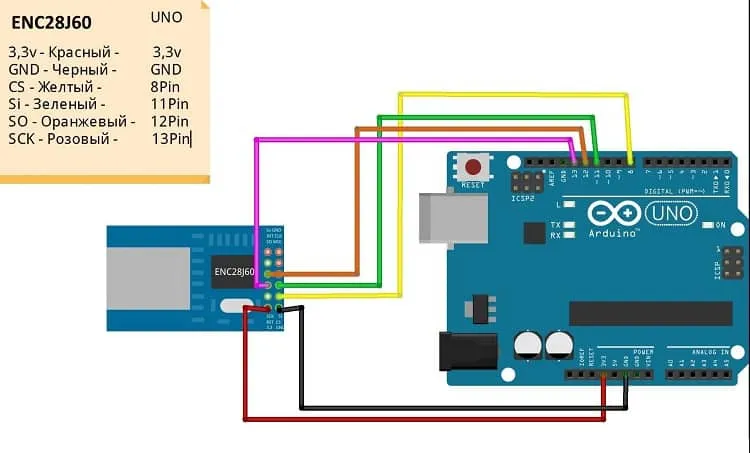

Подключение сетевого модуля к Ардуино

Модуль GPRS/GSM SIM900 позволяет осуществлять управление системой при помощи обмена данными через сеть любого мобильного оператора. Для подключения к сети используется стандартная SIM карта. Имеется возможность отправки SMS и ММС сообщений, в библиотеке модуля реализована поддержка других функций.

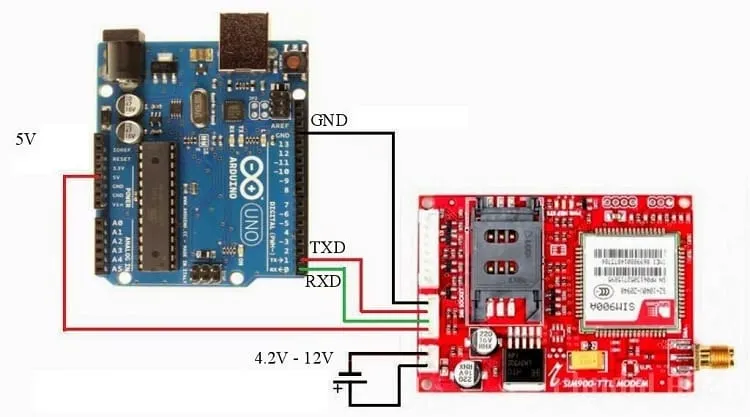

Подключение GPRS/GSM модуля

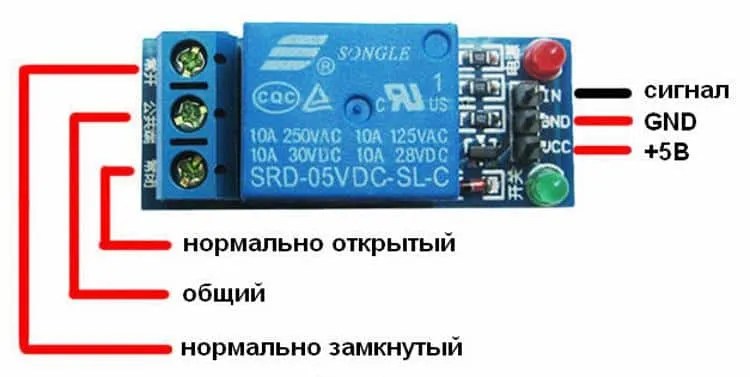

Реле электромеханического действия на 10 А 250 В, может использоваться для управления освещением или другой соответствующей нагрузкой. При подключении питания включается светодиод красного цвета, если реле срабатывает, то дополнительно загорается зеленый индикатор. Сигнал можно подавать от любого цифрового выхода МК.

Подключение реле модуля SRD-5VDC-SL-C

К сожалению, при максимальной нагрузке или близкой к ней у электромеханических реле, через несколько недель работы могут начать залипать контакты, поэтому для управления работой электрокотлов системы отопления они не подходят. Но не стоит расстраиваться, для платформы Ардуино можно найти модули на все случаи жизни, в данной ситуации решить проблему можно при помощи твердотельного реле, например SSR-25DA.

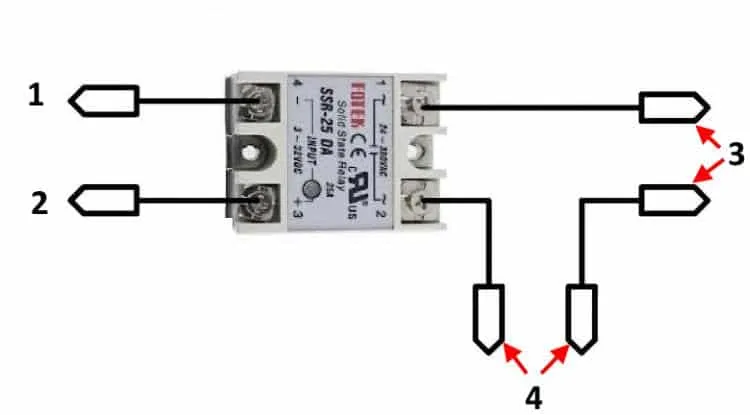

Подключение SSR реле к Ardunio

Обозначения:

1. GND на базовой плате.
2. К цифровому выходу, например, D
3. Питание от сети 220 В.
4. Подключение нагрузки.

Обратим внимание, что данный модуль реализован на симисторе, а для его стабильной работы требуется отвод тепла, поэтому рекомендуем вместе с модулем приобрести и штатный радиатор.

Датчики

Теперь рассмотрим несколько типов датчиков, которые также могут быть полезны для проекта, начнем с ИК устройства HC-SR501, фиксирующего движения.

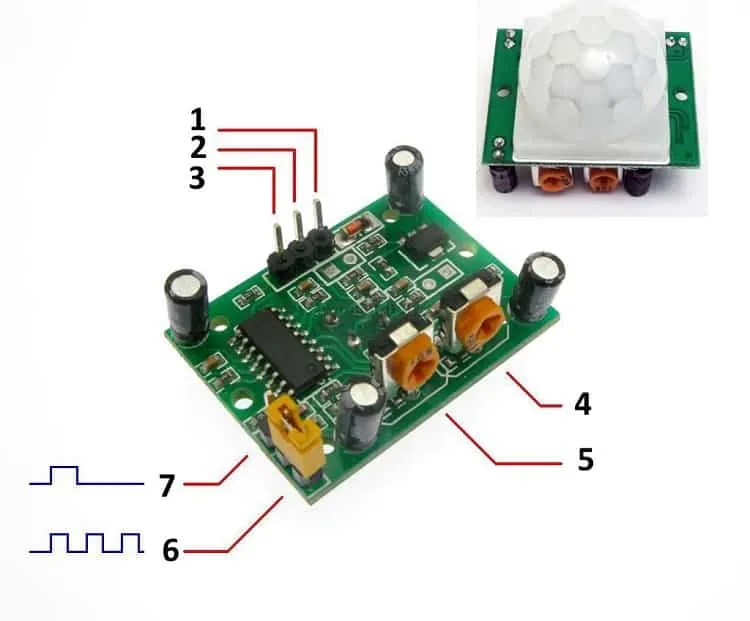

Внешний вид датчика движений HC-SR501 и его распиновка

Обозначения:

1. Питание от источника в диапазоне 5-12 В (можно подключить к +5 В на плате контроллера).
2. Сигнал, исходящий от датчика (подключается к любому цифровому входу МК)
3. GND соединяется с соответствующим контактом базовой платы.
4. Время задержки (удержание логической единицы на выходе) – от 5 до 300 сек.
5. Чувствительность датчика (можно установить от 3 до 7 метров).
6. Переключатель в режим «Н» (при серии срабатываний устанавливается логическая единица).
7. Установка режима «L» (при активации посылается одиночный импульс).

Не менее полезным будет цифровой температурный датчик DS18B20 (изготавливается в герметичном и обычном исполнении). Их особенность заключается в том, что устройства не требуют калибровки и каждое из них имеет собственный уникальный идентификатор. То есть, датчик передает данные температуры и свой уникальный номер. Благодаря этому на один шлейф можно установить несколько датчиков и программно обрабатывать поступающую информацию. Ограничение длины сигнальных проводов – 50 метров.

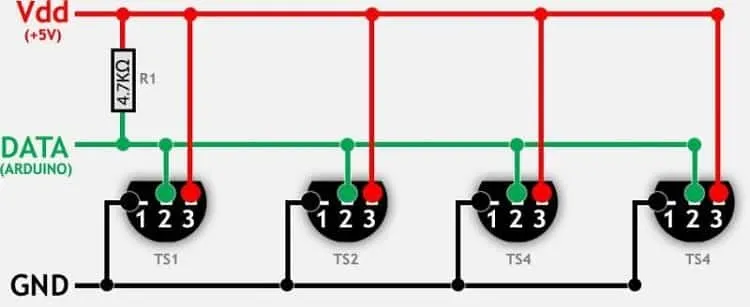

Пример подключения нескольких цифровых температурных датчиков

Завершая тему датчиков, приведем модуль для измерения влажности, он может быть использован в качестве сигнализатора протечки воды или для организации полива комнатных или тепличных растений.

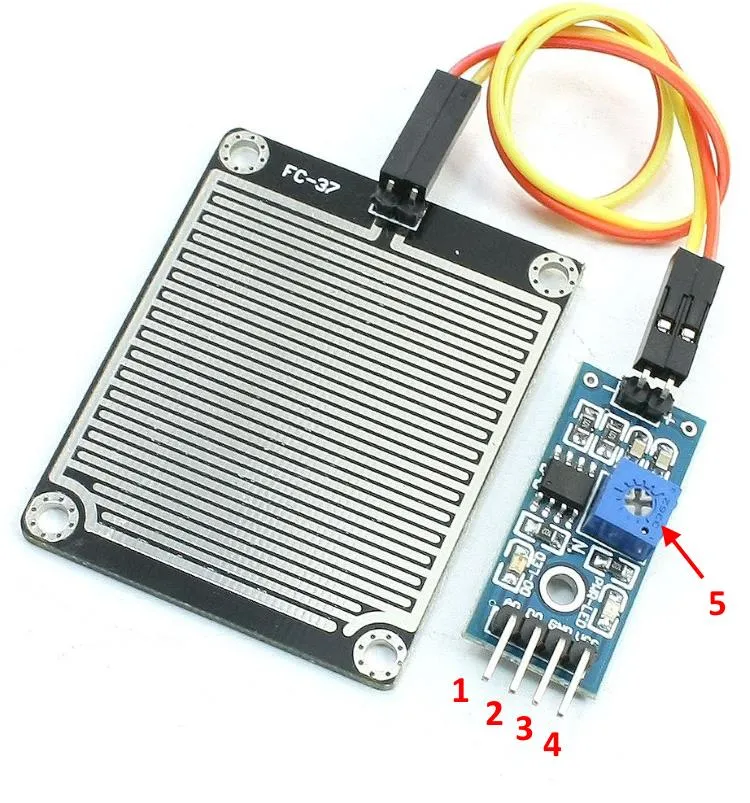

Датчик FC-37

Обозначения:

1. Цифровой выход, подключается к любому соответствующему разъему на базовой плате МК. Сигнализирует о влажности, соответствующей порогу срабатывания.
2. Аналоговый выход, информирует о текущей влажности.
3. GND
4. Питание +5 В.
5. Управление порогом чувствительности.

Мы привели только три типовых датчика совместимых с платформой, на самом деле их значительно больше. Ознакомиться с разнообразием данной продукции можно на сайтах производителей.

Закончив с обзором оборудования, перейдем к проектированию системы управления и автоматизации, начать необходимо с постановки задачи.

Определение начальных условий

В первую очередь необходимо определиться с постановкой задачи, то есть, с функциональностью системы. Допустим, у нас имеется однокомнатная квартира, которую можно условно разделить на следующие зоны:

• Тамбур.
• Прихожая.
• Туалет, совмещенный с ванной комнатой.
• Кухня.
• Жилая комната.

Задача: автоматизировать управление освещением, бойлером и системой вентиляции.

Поставим задачи для каждой из зон.

Тамбур

В данном случае можно автоматически включать свет при приближении к входной двери. То есть, потребуется датчик движения. При этом необходимо учитывать уровень освещенности, соответственно, автоматика должна срабатывать только в темное время суток. Для этого понадобиться датчик GY302 или аналогичный (в обзоре мы не приводили его, но найти описание не составит проблем). Включение и выключение лампочки (через заданное в программе время) можно доверить твердотельному маломощному реле, например G3MB-202P, рассчитанному на ток нагрузки 2 А.

Прихожая

Управление освещением в данной зоне можно организовать по тому же принципу, что и в тамбуре. Можно добавить включение света при открытии входной двери. В качестве датчика подойдет типовой дверной геркон.

Туалет и ванная комната

Включение бойлера можно связать с наличием в квартире хозяев. Если никого нет, автоматика принудительно отключает нагреватель воды при помощи модуля SSR-25DA. Отслеживать температуру нагрева нет смысла, поскольку данные устройства самостоятельно отключаются при достижении заданного порога. Свет и вытяжка должны включаться автоматически при входе человека в эту зону, и отключаться через определенное время, если не обнаруживается движение.

Автоматизация кухни

Управление освещением данной зоны можно оставить ручным, но дублировать его автоматикой, отключающей свет, если движение не обнаруживается длительное время. При работе электро или газовой плиты должна включаться вытяжка и отключаться через некоторое время после приготовления пищи. Управлять работой вытяжки можно при помощи термодатчика, фиксирующего повышение температуры при включении плиты.

Жилая комната

В данном помещении управлять освещением лучше вручную, но можно реализовать возможность автоматического отключения света при достаточном уровне освещенности.

Приведенный пример довольно условный, поскольку алгоритм работы Умного дома каждый разрабатывает в зависимости от личных предпочтений.

Особенности терморегуляции

В заключение дадим несколько рекомендаций по управлению отоплением. Следует учитывать большую инерционность данной системы. Велика вероятность того, что управление посредством простого включения и отключения отопления, в соответствии с заданным температурным диапазоном, могут создать довольно дискомфортные условия. В данном случае следует использовать алгоритм PID-регуляции, в сети доступна библиотека с его реализацией для Ардуино.

Не вдаваясь в подробности можно описать работу данного алгоритма следующим образом:

• Производится анализ между необходимой и текущей температурой в помещении, и по результату устанавливается определенная мощность отопительной системы.
• Производится учет постоянных теплопотерь. Они могут зависеть от уличной температуры или других факторов. Поэтому при достижении заданной температуры, отопление не отключается полностью, а снижается до уровня необходимого для компенсации теплопотери.
• Последний фактор, влияющий на работу алгоритма, учитывает инерционность системы отопления, что не допускает выход температуры за установленный диапазон.
