Создаем фрезер своими руками — чертежи станка, видео и фото

Как своими руками сделать ручной фрезер из дрели + инструкция, видео, чертежи

В процессе проведения ремонтных работ и обустройства дома или квартиры иногда необходимо создать паз или элегантно закончить торец доски. Однако нет необходимости приобретать дорогостоящий электрический инструмент ради этого.

Принцип действия и передачи крутящего момента на шпиндель у устройство будет идентичным. Будет достаточно сделать для дрели фрезеровочный стол, и можно будет использовать прибор в качестве ручного фрезера. Варианты для фиксации корпуса инструмента могут быть самыми разными, но главное, чтобы не было люфтов и перекосов.

Обратите внимание, в качестве ручного фрезера ни в коем случае нельзя применять ударную дрель.

Особенности конструкции и устройство фрезера

Фрезер — это агрегат для обработки дерева или металла, предназначенный в основном для выпиливания технологических выемок. Приспособление состоит из корпуса, в котором расположены ключевые узлы, мотора и держателя для установки переходников-цанг для фрез. В нижней части агрегата предусмотрена платформа из литого или штампованного металла.

При включении электродвигатель фрезера сообщает вращение на вал и приводит в движение насадку-фрезу. Инструмент позволяет без затрат времени и лишних усилий проделывать пазы и полости в древесине, обрабатывать края деталей или создавать резьбу.

Что понадобится для изготовления

Для того чтобы приступить к работе, необходимо приготовить следующее:

1. Лист толстой фанеры. Его толщина должна быть не менее 12 мм. Вместо неё допустимо взять плиту из ДСП.
2. Обрезки, оставшиеся от досок.
3. Карандаш, чтобы сделать чертёж.
4. Деревянные бруски.
5. Дрель.
6. Сверло.
7. Саморезы для прикрепления деталей. Нужно выбрать такие, размер которых составляет 6-8 мм.

Здесь для основания предложено воспользоваться деревом. Однако основание можно также выполнить по-другому: из акрила или металла.

Для соединения деталей можно применить мебельную фурнитуру: крепёж, направляющие механизмы и аналогичные детали.

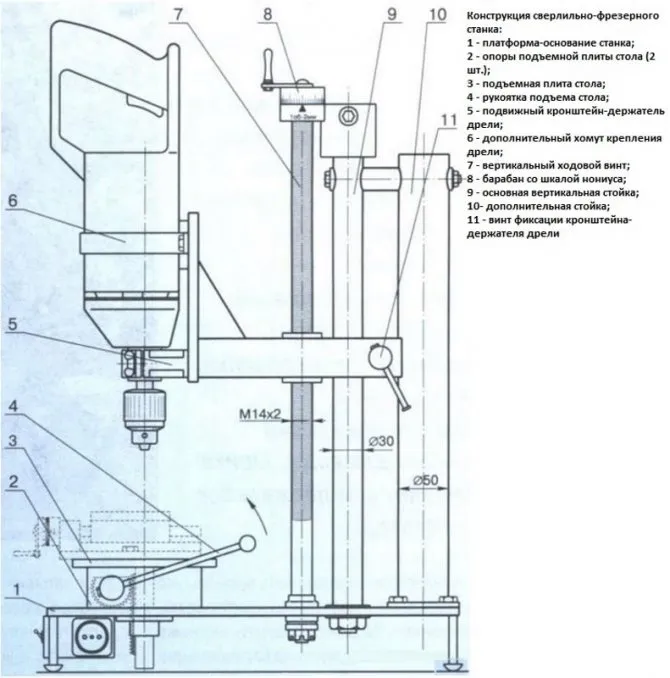

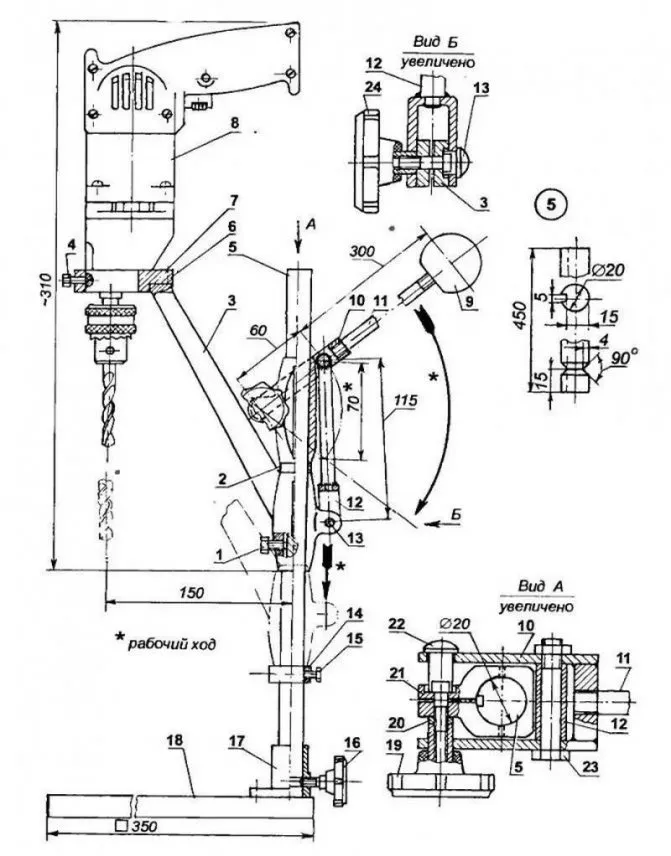

Чертежи фрезера из дрели

Если пользоваться фрезером предстоит часто, стоит приобрести в строительном магазине готовый прибор. Но если приспособление требуется для решения конкретной задачи, сделать его можно своими руками из обычного сверлильного агрегата.

Чертежи и фото фрезера из дрели своими руками показывают, что по конструкции и принципу работы инструменты во многом похожи. Разница заключается в том, что устройство для сверления предназначено для проделывания точечных углублений и не рассчитано на радиальные нагрузки.

Дрель обладает меньшим числом оборотов по сравнению с фрезером. Даже переделанный инструмент нужно использовать для работы с мягкими заготовками.

Как выбрать фрезу по металлу

При выборе фрезеровочных насадок для дрели, необходимо обращать внимание на такие характеристики:

1. Материал, из которого изготавливается режущая часть.
2. Заточка зубьев. Она должна быть без микросколов и трещин. В противном случае придётся перетачивать фрезу.
3. Внимательно выбирать диаметр.
4. Брать во внимание тип хвостовика. Он может не подойти для дрели.

Нет смысла приобретать дорогие фрезы, которые предназначены для станков. При работе с твердыми материалами требуется отдавать предпочтение фрезам, у которых режущие части изготовлены из твердосплавных пластин.

Какие инструменты и материалы потребуются

Чтобы выполнить фрезер из дрели своими руками, необходимо подготовить расходные материалы. Их точный список зависит от выбранной схемы, но обычно требуется взять:

• фанеру или тонкий лист ДСП;
• металлический хомут;
• гайки и болты;
• саморезы;
• электролобзик;

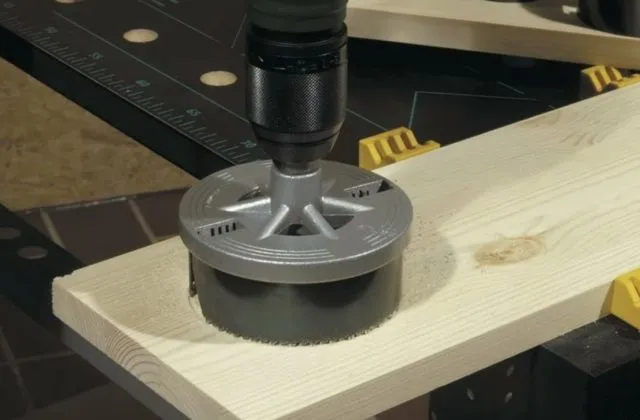

• перьевое или корончатое сверло;
• гаечный ключ;
• сверла на 0,4 и 0,8 см;
• шуруповерт.

При отсутствии лобзика в качестве альтернативы можно взять ножовку по металлу. Шуруповерт при необходимости заменяется крестовой отверткой.

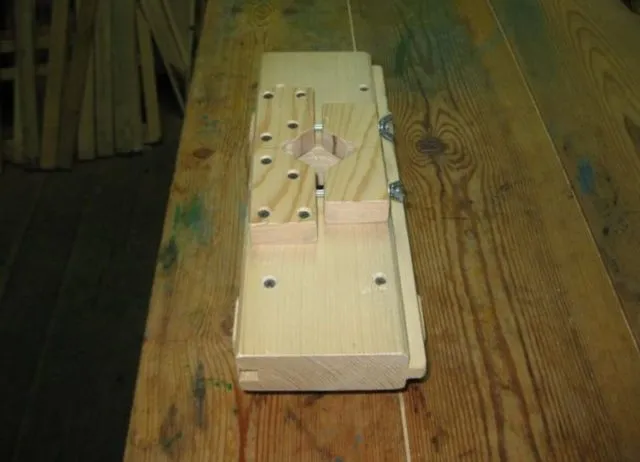

Как сделать ручной фрезер по дереву из дрели своими руками

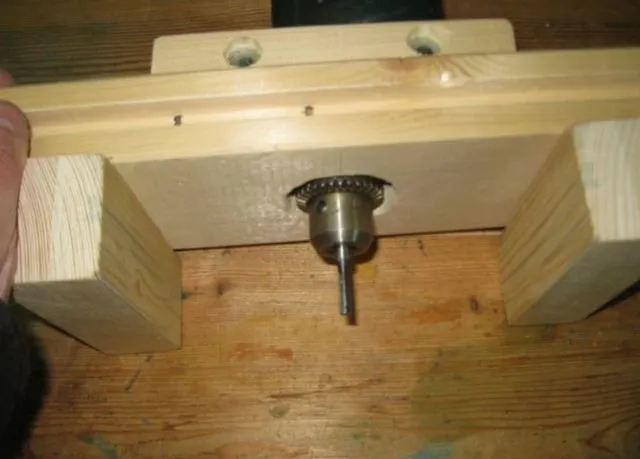

Для изготовления простого ручного фрезера понадобится взять электродрель, несколько деревянных брусков и планок, и также шурупы и болты. Алгоритм создания инструмента выглядит так:

1. Для фрезера подготавливают основание из толстой доски, две ножки в виде деревянных брусков и две планки зажимного устройства. На элементах конструкции намечают центры будущих отверстий. Дырки под шурупы проделывают сверлом 4 мм. Для отверстий в углах зажимных пластин берут перьевую насадку 16 мм. Для пазов под мебельные болты нужно обычное сверло 6 мм.

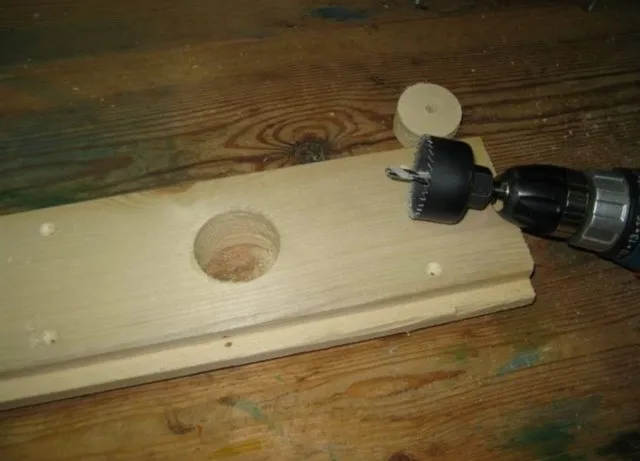

2. При помощи электролобзика своими руками выпиливают прямоугольные пазы в зажимных пластинах, вырезают ножки, а также проделывают небольшие углубления в основании для удобного удерживания конструкции.

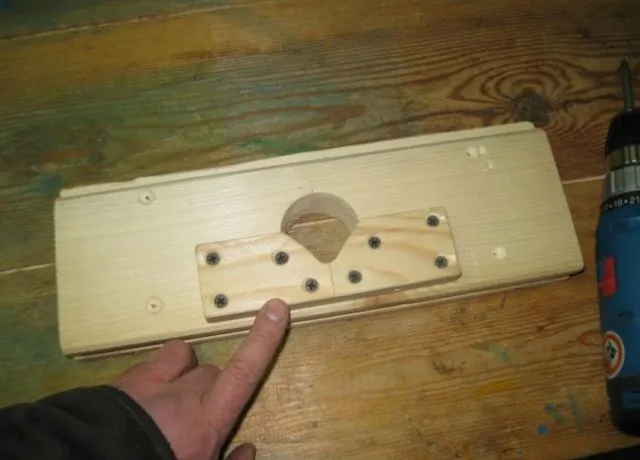

3. Все детали собирают между собой. Первым делом при помощи восьми шурупов к верхней части основания прикручивают одну из частей зажимного устройства. После этого четырьмя длинными шурупами закрепляют ножки. Мебельными болтами фиксируют вторую часть зажима. На концы креплений накручивают барашковые гайки с шайбами.



4. На последнем этапе остается зажать в патроне электродрели цилиндрическую фрезу с нужным вылетом, вставить инструмент в самодельное устройство и барашковыми гайками зафиксировать шейку.



При работе фрезером нужно учитывать, что пазы будут получаться менее аккуратными, чем при использовании покупного агрегата. Но с точки зрения геометрии углубления окажутся ровными.

Внимание! Для обработки особенно твердой древесины и тем более металла фрезер своими руками из дрели использовать не рекомендуется.

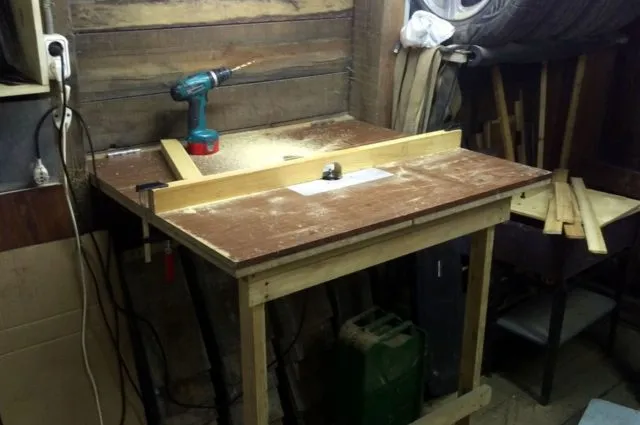

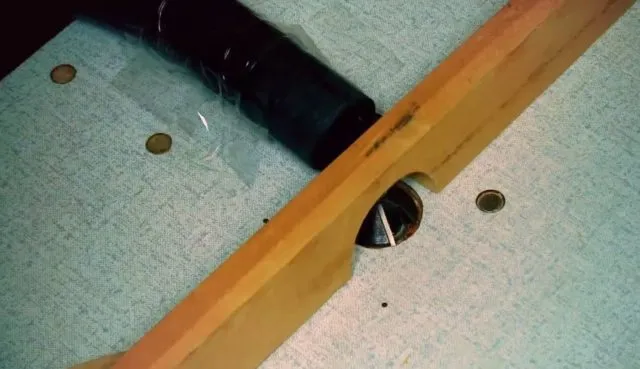

Как сделать фрезерный стол из дрели

Наибольшим удобством в применении отличается фрезерный стол. При его использовании для проделывания отверстий не требуется передвигать сам инструмент — он находится в зафиксированном состоянии. Схема изготовления простого стола выглядит так:

1. Крышку рабочего верстака переворачивают и прорезают большое отверстие при помощи электролобзика. По диаметру оно должно на 5 мм превосходить габариты фрезы. Перпендикулярно столу устанавливают планку — ее нужно расположить параллельно длинной стороне. Деталь закрепляют при помощи уголков и шурупов.

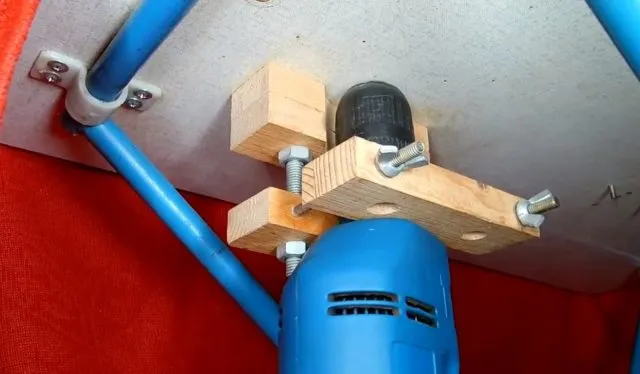

2. В нижней части крышки верстака длинными винтами прикрепляют к поверхности зажимы для дрели, вырезанные своими руками из деревянных брусков. Конструкция должна позволять свободно регулировать положение самодельного фрезера. Необходимо предусмотреть также подвижный зажим, предназначенный непосредственно для фиксации электроинструмента.



3. Чтобы в процессе работы опилки не мешали обтачиванию заготовок и не приподнимали саму фрезу, на столе можно сразу закрепить пылесос. Сложную конструкцию возводить не требуется — достаточно просто расположить шланг агрегата поближе к параллельному упору и движущемуся элементу, а затем зафиксировать.



Фрезерный стол, изготовленный своими руками по приведенной схеме, позволяет обтачивать как небольшие, так и очень длинные детали. Его основным минусом является малая скорость. Обороты стандартной дрели не позволяют обрабатывать древесину быстро и в больших объемах.

Совет! Если нужно соорудить своими руками компактный стол для фрезера, можно использовать в качестве опоры для верстака складные ножки от гладильной доски.

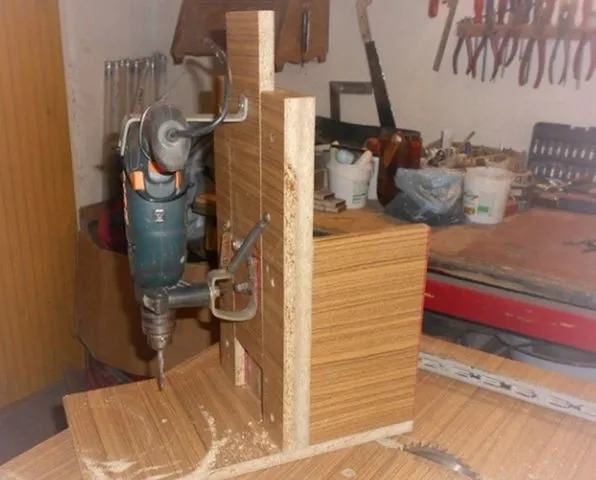

Как сделать простой фрезерный станок

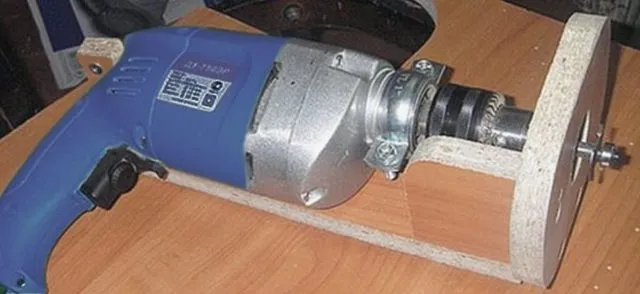

Самый простой станок своими руками на базе дрели можно изготовить их трех простых деталей — подошвы, косынки и стойки. Схема создания инструмента следующая:

1. На фанере карандашом или маркером рисуют квадрат со сторонами, равными ширине дрели, а затем с двух прилегающих сторон добавляют полоски, по диаметру аналогичные толщине листового материала. В основной части отмечают точку расположения фрезы и пропиливают отверстие.



2. По нанесенной линии вырезают подошву и стойки, а также косынку. Небольшой треугольник должен придать конструкции жесткость. Стойку прикрепляют к подошве саморезами, шляпки как следует утапливают, чтобы они не выступали и не царапали стол. Косынку монтируют так, чтобы короткими сторонами она прилегала к двум основным частям.



3. При помощи хомута дрель закрепляют на стойке, перетягивая чуть выше патрона. Для надежности над ручкой можно установить второй фиксатор, тогда даже на высоких оборотах инструмент не будет вибрировать и дрожать. Если накидывать еще один хомут неудобно, можно ограничиться монтажом жесткого деревянного упора над ручкой.



На данном этапе фрезерный станок своими руками из дрели можно считать готовым к работе. При желании к его подошве можно приклеить кусок линолеума для обеспечения более плавного скольжения.

Насадки на дрель для резки листовых материалов

Пожалуй стоит выделить в отдельную категорию специальные насадки на дрель, превращающие ее в уникальный инструмент для резки всевозможных листовых материалов. С помощью такой насадки — ножниц и обычной, даже аккумуляторной дрели, можно будет запросто разрезать металлический лист толщиной до 1,5 мм., металлическую сетку и толстую пластмассу. Производитель компания Malco (США), целое семейство насадок — ножниц называется Turboshear.

Такие ножницы способны резать как вдоль оси инструмента, так и перпендикулярно ему, что позволяет вырезать квадраты и прямоугольники. Насадка будет работать и на аккумуляторном шуруповерте и на мощной дрели, работающей от сети. Но не думайте, что все это будет стоить копейки. Стоимость таких насадок — ножниц колеблется от 4000 до 7000 руб.

Эти статьи Вам тоже могут быть интересны:

1. Дрель — больше, чем сверлить
2. Направляющая приставка для дрели
3. Токарная приставка — токарный станок из дрели
4. Устранение засора сантехническим тросом

Что бы еще почитать?

Метки: водяной насос для дрели, держатель для дрели, дрель, зажим для дрели, насадка для дрели — ножницы, насадка ножницы, насадка пылеудаления, насадки для дрели, насадки для сверления под углом, приспособления для дрели, приставки для дрели, сверление, сверлильная стойка, сверлить, стойка для сверления, уловитель мусора для дрели, уловитель пыли для дрели, шаблон для сверления, электроинструмент

Как сделать вертикальный фрезерный станок из дрели

Еще один простой алгоритм предлагает изготовить ручной фрезерный станок, максимально похожий на покупной агрегат. Схема выглядит следующим образом:

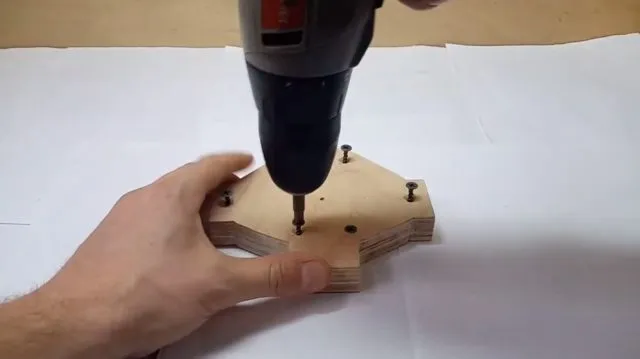

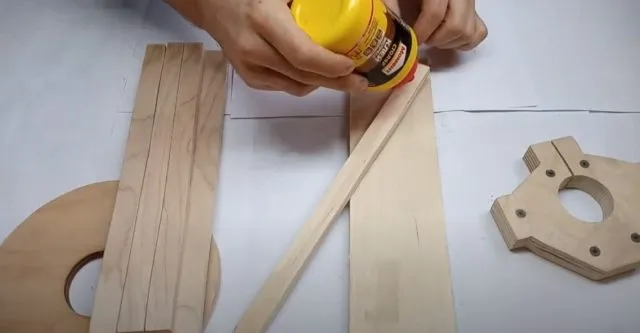

1. Из фанеры или тонкого листа ДСП выпиливают лобзиком два одинаковых многоугольника с небольшими выступами по трем сторонам. Детали скрепляют между собой при помощи клея и саморезов.



2. По центру заготовки просверливают отверстие, диаметр которого должен слегка превышать ширину фрезы. С одной из сторон деталь распиливают от края до центра дырки. Из большого куска фанеры вырезают круг и также проделывают широкое отверстие в его центральной части.

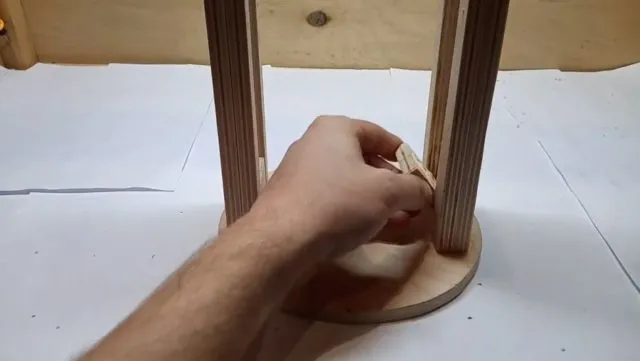

3. Из деревянных плашек и досок изготавливают две одинаковые вертикальные стойки с направляющими, по которым будет передвигаться дрель. Опоры фиксируют по сторонам большого круга, а потом дополнительно устанавливают в их нижней части упоры-ограничители.



4. В надрезанной части многоугольной заготовки просверливают сквозное отверстие для длинного винта с регулировочной гайкой. Фрезер из дрели вставляют в платформу и затягивают так, чтобы исключить колебания и люфты. По бокам стоек в нижней части прорезают пазы и пропускают через них шурупы. Завернуть крепежи нужно в заранее подготовленные боковые отверстия на платформе.



Видео о фрезерном станке из дрели своими руками показывают, что использовать его нужно для обработки небольших деталей.

Платформу медленно ведут по заготовке, придерживая за стойки, и проделывают ровные и аккуратные углубления и пазы.

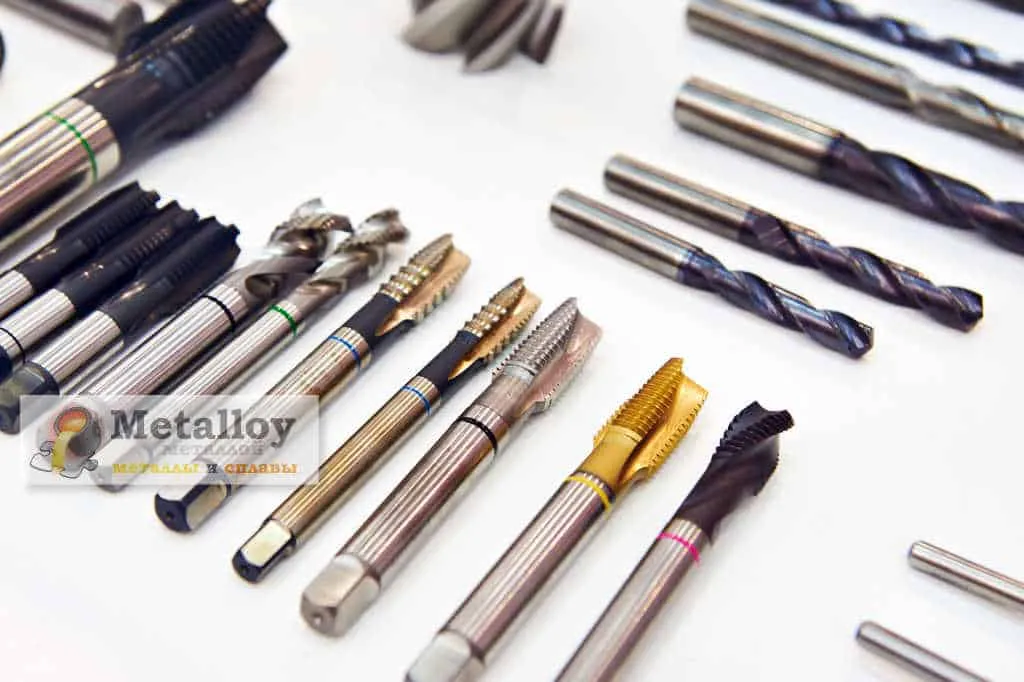

Разновидности фрез по металлу для дрели

Существуют различные виды насадок для дрелей, которые используются при фрезеровании:

1. Фасонные.
2. Дисковые. С их помощью можно вырезать канавки и пазы на поверхности металла.
3. Торцевые. Используются для обработки торцов деталей.
4. Цилиндрические. Считаются универсальными. Цилиндрическими насадками снимают слой металла с заготовок.
5. Угловые. Ими обрабатываются угловые пазы и наклонные поверхности.
6. Концевые. Применяется для обработки глубоких выемок и пазов.

Вид насадки выбирается в зависимости от проводимых работ. Для обработки древесины желательно использовать специальные фрезы по дереву.
