Создаем мини-парник из ПВХ труб своими руками: подробная инструкция с фото, видео и чертежами

07. 07. 2017

Для создания собственных парников на даче используются разнообразные материалы: дерево, алюминиевый или стальной профиль. Среди альтернативных вариантов всё популярнее становятся теплицы, построенные с использованием пластиковых труб.

Преимущества и недостатки парника из труб ПВХ

Для строительства с использованием труб ПВХ (поливинилхлорида) потребуется подготовить фундамент, смонтировать каркас, используя соединительные элементы, и закрепить материал для покрытия. Работы не займут много времени, и теплицу можно возвести в течение нескольких дней.

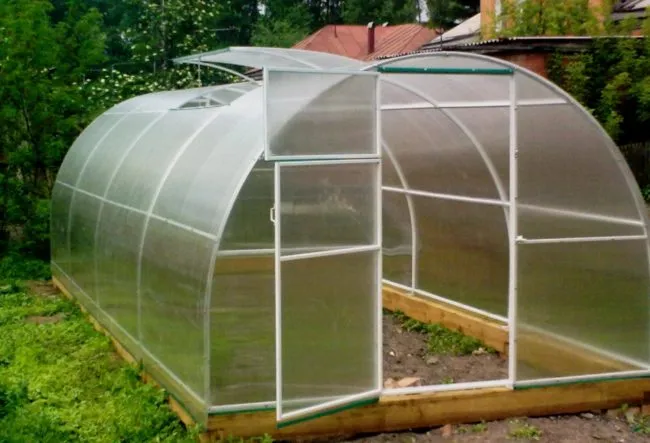

К каркасу из ПВХ может монтироваться поликарбонат

Труба ПВХ хорошо подходит для сборки каркаса, поскольку готовая конструкция имеет ряд преимуществ:

• имеет высокую прочность — теплица среднего размера выдерживает нагрузку до 500 кг;
• относительно невысокая стоимость;
• не подвержена деструкции под воздействием атмосферных осадков;
• устойчива к высоким температурам, огнестойка;
• может комбинироваться с другими материалами;
• имеет небольшой вес. Готовый каркас можно переносить на новое место без предварительной разборки;
• благодаря упругости труб подходит для возведения парников самых различных форм — арочного, односкатного, двускатного;
• выглядит эстетично и не требует дополнительной обработки;
• при необходимости может меняться размер конструкции за счёт добавления или смещения деталей каркаса;
• имеет длительный срок службы. При правильной эксплуатации может прослужить до 20 лет.

Армированная плёнка прослужит значительно дольше обычной

Основным недостатком парника можно назвать ограниченный срок службы полиэтиленового покрытия и его низкие теплоизоляционные свойства. Но это легко устранить, если вместо обычной плёнки использовать более дорогостоящие материалы — армированную плёнку или поликарбонат.

Чтобы трубы ПВХ при длительном использовании не начали растрескиваться под воздействием ультрафиолетовых лучей, до начала монтажа проклейте их малярной лентой или оберните тканью

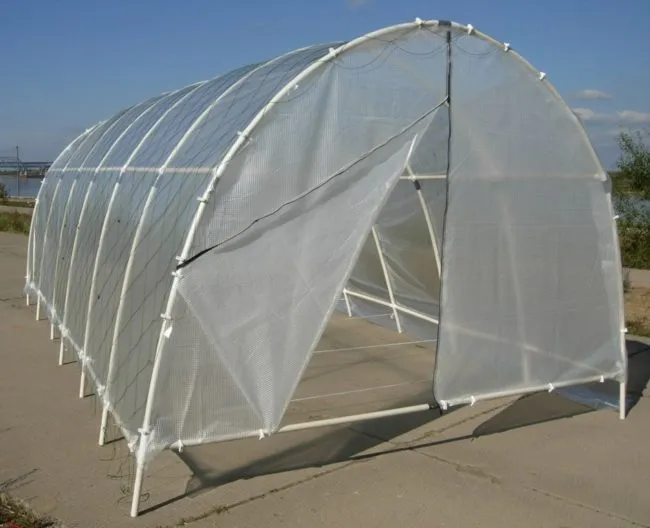

Фотогалерея: примеры конструкций парников из труб ПВХ

Определяемся с размером и составляем чертёж

Размер во многом зависит от размера участка и высоты растений, которые планируется выращивать. Для выращивания рассады достаточно высоты 1 м, для перцев, помидоров и баклажанов — 2 – 2,5 м.

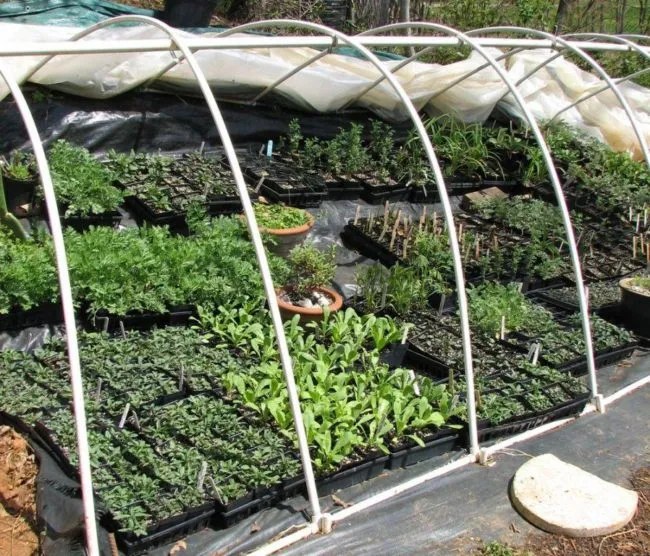

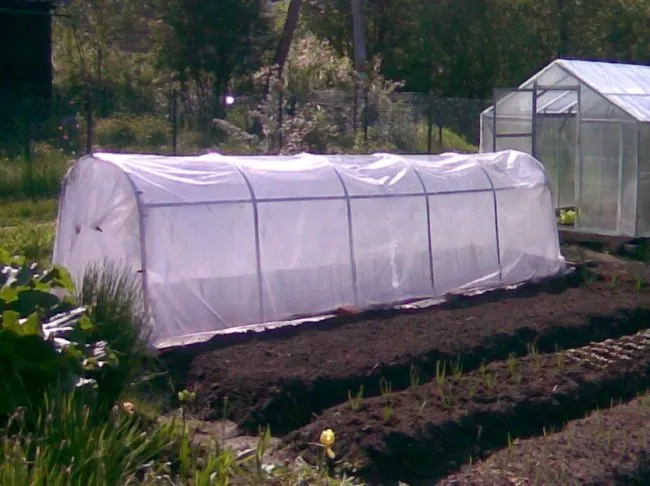

Небольшой парник для выращивания ранних овощей и рассады

В парнике чаще всего располагаются две грядки. Их ширина составляет 0,8–1,1 м. Между грядками оставляем проход для того, чтобы можно было ухаживать за растениями и свободно передвигаться. Его ширина составит 0,6–0,8 м. Исходя из этого ширина составит 2,2–3 м.

Между грядками в парнике оставляем проход для ухода за растениями

Отдельно стоящая конструкция должна располагаться вдали от высокорослых растений и на расстоянии не менее 5 м от построек, чтобы растения получали достаточное количество света в течение всего светового дня. Если парник будет примыкать к дому или другой постройке, то его следует расположить с южной стороны.

Парник лучше располагать на расстоянии от построек и высоких деревьев

Место для постройки выбираем вдали от грунтовых вод и не в низине, чтобы избежать застоя воды. Парник должен располагаться в направлении с севера на юг. После определения места и размеров приступаем к составлению чертежа. Благодаря ему можно будет рассчитать необходимое количество труб, соединительных элементов и укрывного материала.

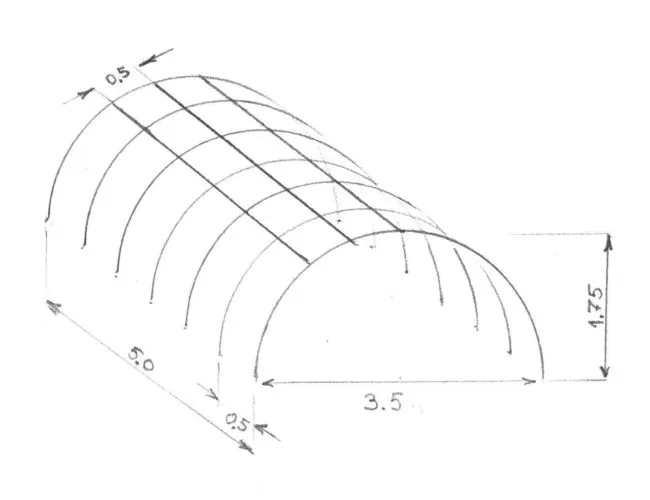

На чертеже указываем размеры парника и расстояние между трубами

Поскольку трубы довольно гибкие, следует продумать элементы для усиления каркаса. Если теплица будет большая, для жёсткости конструкции нужно использовать продольные или диагональные элементы из этого же материала, деревянного бруса или металлопрофиля. Они защитят плёнку для укрытия от провисания, а поликарбонат от обрушения под тяжестью снега.

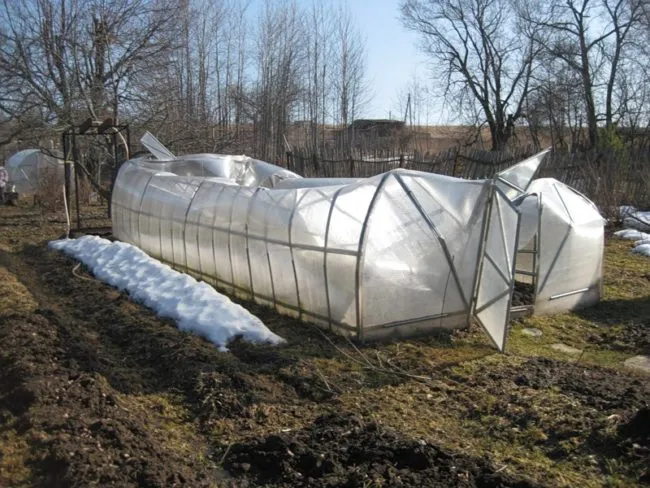

При недостаточном количестве усиливающих элементов каркас может обрушиться под тяжестью снега

Более детально проработав схему можно уточнить необходимые детали: способы крепления укрывного материала, крепление конька, варианты соединения труб, определить месторасположения дверей и фрамуг, а также рассчитать стоимость необходимых расходных материалов.

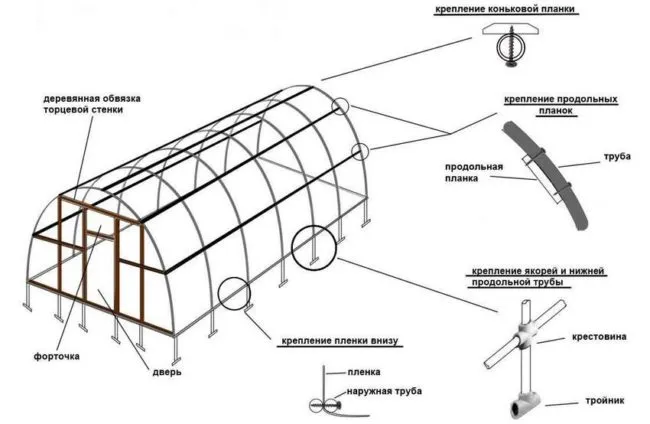

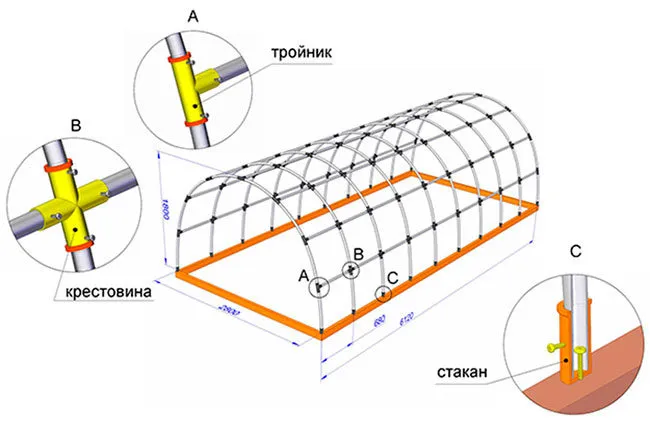

На чертеже указываем все необходимые детали

Расстояние между дугами определяется в зависимости от типа парника. Если планируется разборная конструкция, шаг между ними будет составлять 0,8–1 м, для стационарного парника шаг между дугами следует уменьшить до 0,5–0,7 м. Это позволит избежать разрушения парника под тяжестью толстого слоя снега.

Рекомендации по выбору труб ПВХ и дополнительных материалов

Трубы из поливинилхлорида используются для монтажа систем водоснабжения, водоотведения, вентиляции, дренажа и их можно приобрести в магазинах стройматериалов. Труба, необходимая для постройки арочной теплицы должна иметь диаметр 25–32 мм, и 50 и более мм — для вертикальных стоек в односкатных и двускатных конструкциях. Толщина стенки составит не менее 4,2 мм.

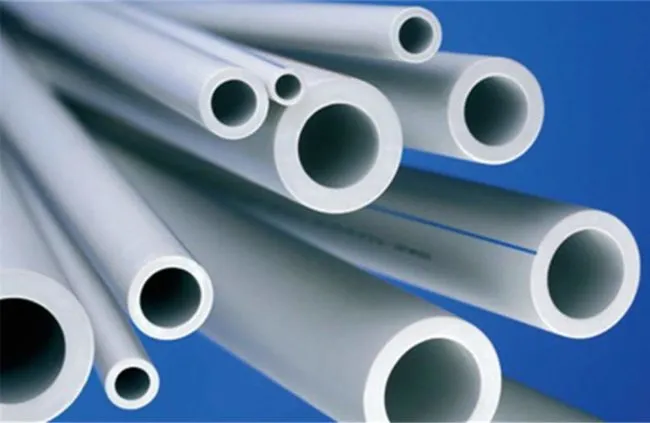

Для строительства парника труба должна иметь диаметр не менее 25 мм

При выборе труб отдайте предпочтение высококачественным материалам проверенных производителей. Проверьте сертификат качества и выберите трубы европейского производства, соответствующие стандартам. Это гарантирует более продолжительный срок службы. Для соединения труб выбирайте тройники, муфты и крестовины из реактопласта с толщиной стенок 3 мм.

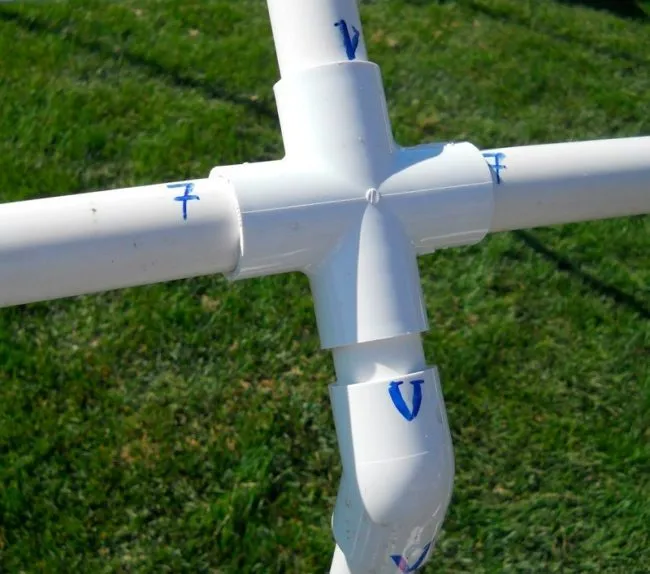

Для монтажа используются специальные крестовины и уголки

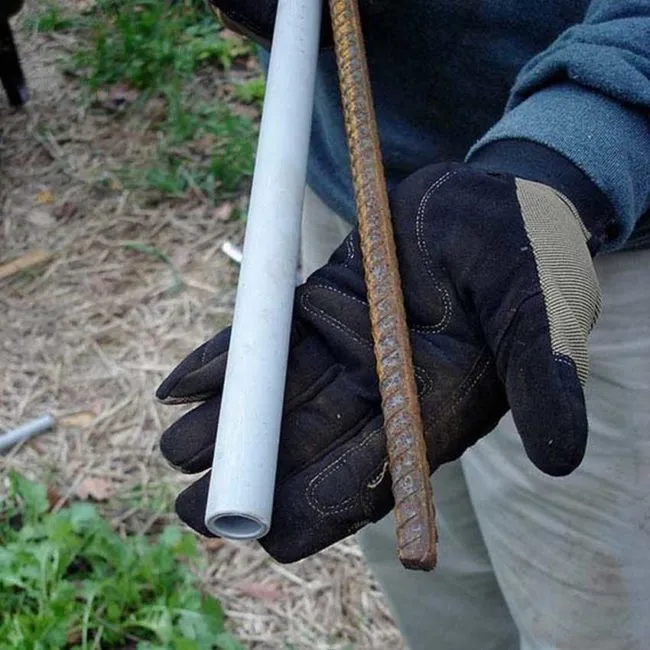

Для укрепления каркаса парника потребуются металлические штыри из арматуры. Их подбирают таким образом, чтобы штырь достаточно плотно входил внутрь трубы и не требовалось дополнительного крепления. Длина штыря составит 0,6–0,8 м.

Штырь должен плотно входить в трубу

Способы соединения труб

Стандартные трубы из ПВХ имеют длину 1, 2, 3 и 6 м. Для их соединения можно использовать несколько способов:

• склейка при помощи специального клея и фитингов;
• на мебельные болты;
• при помощи сварочного утюга;
• с помощью специальных хомутов и стяжек.

Для сборки каркаса мобильных теплиц используются болты или хомуты и стяжки. Это позволяет разбирать парник на зиму и легко собирать его весной, а плёнку снимать.

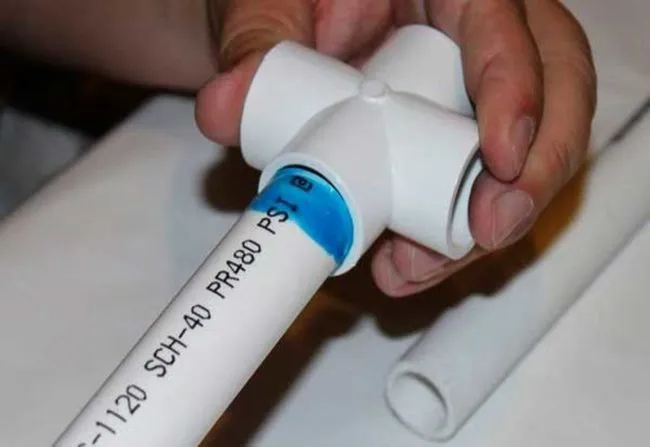

Склеивание трубы ПВХ с крестовиной

Для монтажа стационарной теплицы лучше воспользоваться специальной сваркой или клеем. Для парников с таким типом каркаса в качестве укрывного материала используется поликарбонат.

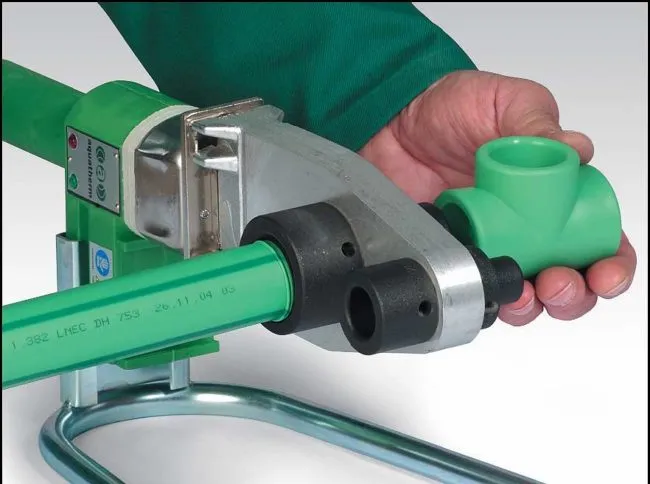

Склеивание труб сварочным утюжком

Расчёт необходимого количества материалов, инструменты

Количество материалов рассчитывается исходя из предварительно составленного чертежа. Один из самых важных параметров для построения арочной теплицы — длина дуги. Зная ширину парника и его высоту, её можно рассчитать по формуле:

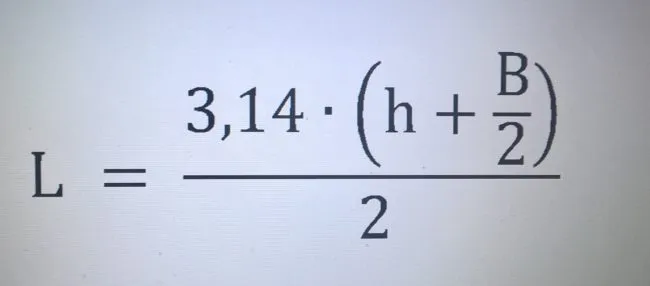

Длина дуги вычисляется исходя ширины и высоты конструкции

Где L — длина дуги, B — ширина парника, h — его высота.

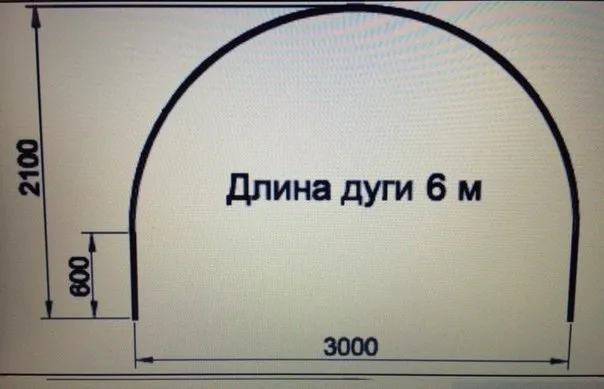

Таким образом при стандартной длине дуги 6 м мы имеем парник шириной 3 м и высотой 1,5 м. Увеличить его высоту можно за счёт изменения высоты деревянного каркаса или залив ленточный фундамент.

Задав параметры парника можно вычислить длину дуги

Для парника наиболее распространённого размера длину дуги можно узнать, используя приведённую ниже таблицу. При нестандартных размерах теплицы можно воспользоваться онлайн-калькуляторами, которые предлагает интернет.

Таблица: расчёт длины дуги для строительства теплицы

Ширина В	h=1,8 м	h= 2,0 м	h =2,2 м	h=2,4 м
2,2 м	3,1	3,5	3,8	4,1
2,4 м	3,4	3,8	4,1	4,5
2,6 м	3,7	4,1	4,5	4,9
2,8 м	4,0	4,4	4,8	5,3
3,0 м	4,2	4,7	5,2	5,7

А также следует рассчитать материал для усиления каркаса. Как правило, это коньковая, две боковые и две нижние части стяжки, которые делают из такой же трубы или из деревянного бруса. Для вычисления длину стяжки умножаем на количество.

Для каждой теплицы потребуется индивидуальный подсчёт расходных материалов

Для постройки арочной теплицы длиной 4 м, шириной 2,4 м и высотой 2 м нам потребуются:

• широкая доска или брус сечением 10Х10 см длиной 12,8 м для основания;
• труба ПВХ — 16 шт. при длине 6 м и диаметре 25 мм;
• крестовина одноплоскостная — 5 шт.;
• тройник одноплоскостный с углом 90о — 28 шт.;
• тройник одноплоскостный с углом 45о — 4 шт.;
• тройник двухплоскостный — 4 шт.;
• уголок 90о – 16 шт.;
• саморезы или болты для крепления боковых стяжек — 36 шт.;
• хомут двухлапчатый — 18 шт.;
• саморезы для крепления хомутов 55 мм — 36 шт.;
• дверные петли — 8 шт.;
• саморезы для крепления петель 24 мм — 48 шт.;
• арматура для крепления труб –
• полиэтиленовая плёнка (армированная) толщиной 11 мм — 8 м при ширине 6 м;
• деревянные рейки для крепления плёнки;
• саморезы для крепления рейки.

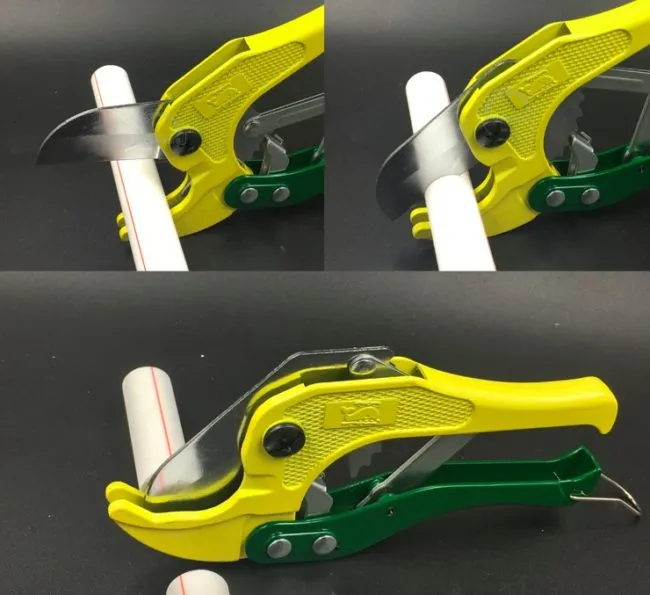

Для обрезки труб используются специальные ножницы

Для работы будут необходимы следующие инструменты:

• строительный уровень;
• рулетка;
• лопата;
• молоток или шуруповёрт;
• ножовка или ножницы для резки труб;
• сварочный утюг для соединения труб с фитингами.

Материалы для покрытия теплицы

Полиэтиленовая плёнка — наиболее распространённый укрывочный материал. Она имеет невысокую стоимость, пропускает свет и обеспечивает достаточную теплоизоляцию. В последнее время всё чаще используется для парников и теплиц используют армированную плёнку. Она несколько дороже, но и прослужит дольше. Любую плёнку желательно убирать на зиму, так как она разрушается под воздействием отрицательных температур.

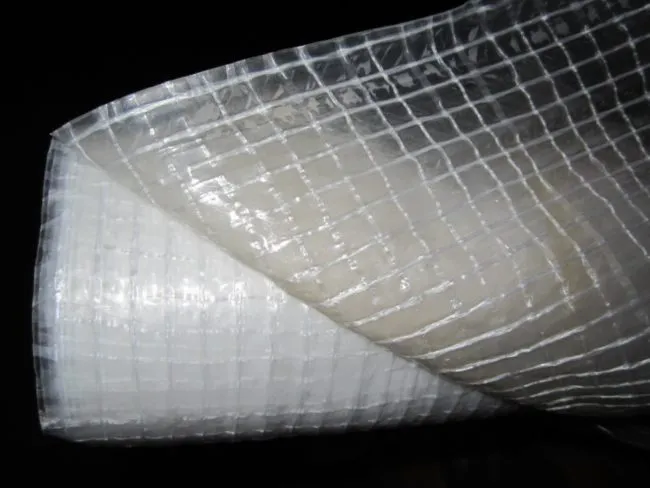

Армированная плёнка прослужит значительно дольше, чем обычная полиэтиленовая

Поликарбонат — самый долговечный, но и дорогостоящий материал. Требует определённых навыков в обработке. Парник с укрытием из поликарбоната не требует разборки по окончании сезона, может прослужить 7–10 лет.

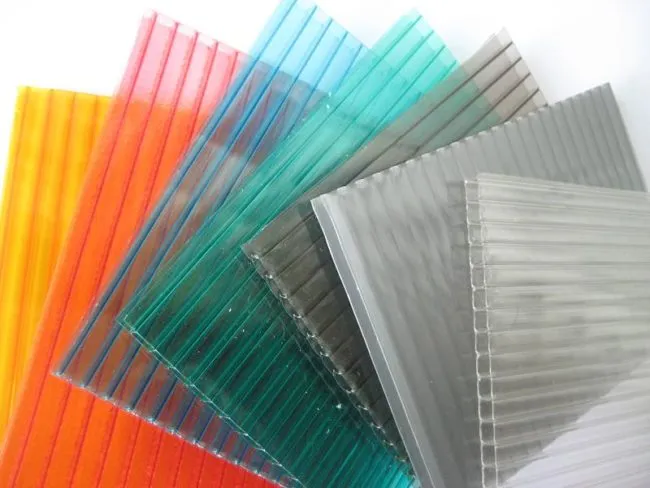

Сотовый поликарбонат — самый прочный материал для покрытия теплиц и парников

Текстильный укрывной материал («спанбонд», «агротекс» и их аналоги) — лёгкий и прочный, при использовании может сниматься с каркаса теплицы, а затем снова крепиться к нему. Имеет относительно низкую стоимость. Легко стирается, обладает хорошей светопропускной способностью, но при этом обеспечивает самую низкую теплоизоляцию.

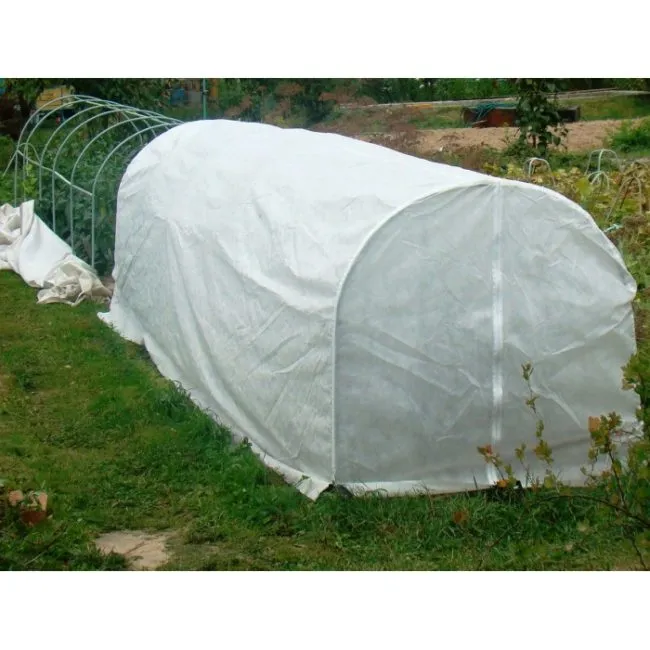

Агротекс легко снимается и стирается, моет использоваться несколько лет

В последнее время этот материал получил широкое распространение в производстве мобильных арочных мини-конструкций.

Пошаговая инструкция по постройке парника из труб ПВХ своими руками

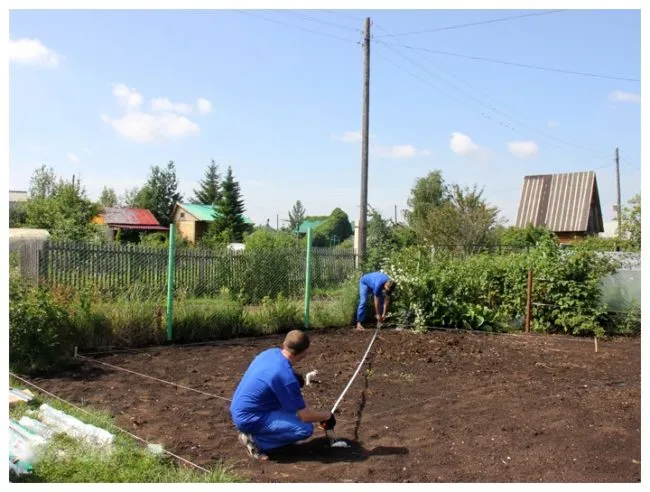

1. Выравниваем выбранный участок земли, проверяем строительным уровнем. Рекомендуется предварительно снять слой почвы глубиной 3–5 см, а затем засыпать слоем щебня (10–20 мм) и слоем песчаника (10–20 мм). По углам в землю вбиваем колышки, а место границ будущего каркаса отмечаем натянутым шнуром. При помощи рулетки измеряем диагонали и следим, чтобы показания были одинаковыми — это исключит возможный перекос конструкции.



   При разметке важно соблюдать диагональ

2. Из досок или бруса, предварительно обработанных антисептиком, монтируем прямоугольный каркас.

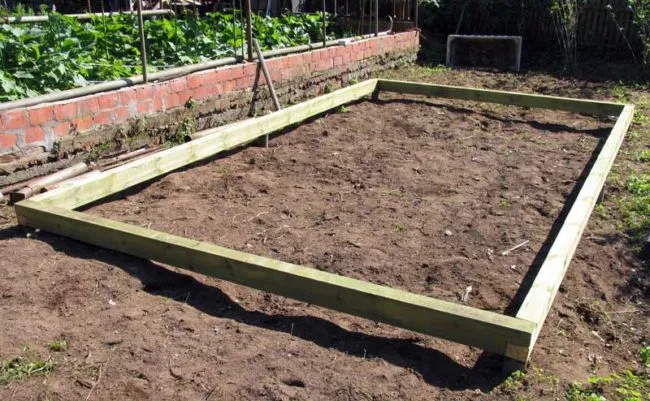

   Основание для теплицы монтируем из бруса или досок

   В его внутренних углах вгоняем штыри из арматуры, чтобы избежать смещения при дальнейшем монтаже.

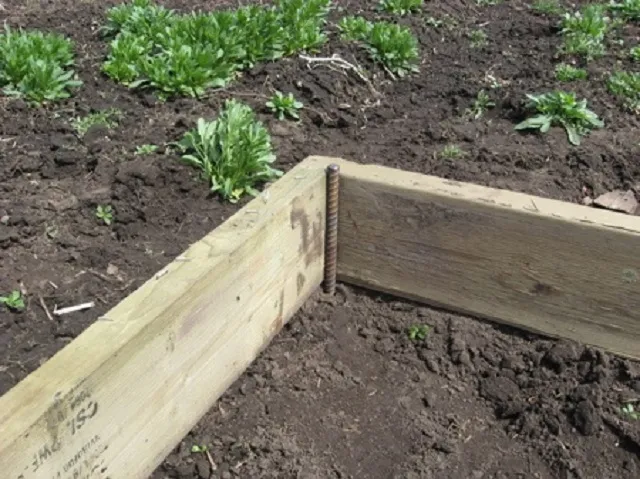

   При помощи арматуры закрепляем короб

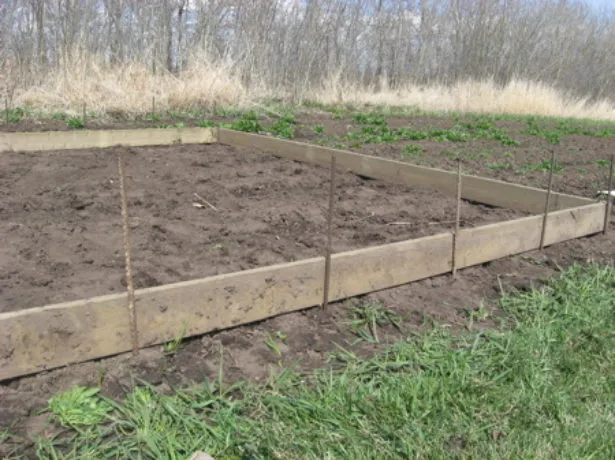

3. С обеих сторон деревянного прямоугольника в землю вгоняем штыри из арматуры, углубляя их на половину длины. Располагаем их строго напротив, а расстояние между прутьями оставляем согласно чертежу.



   Металлические прутья вгоняются с обеих сторон короба

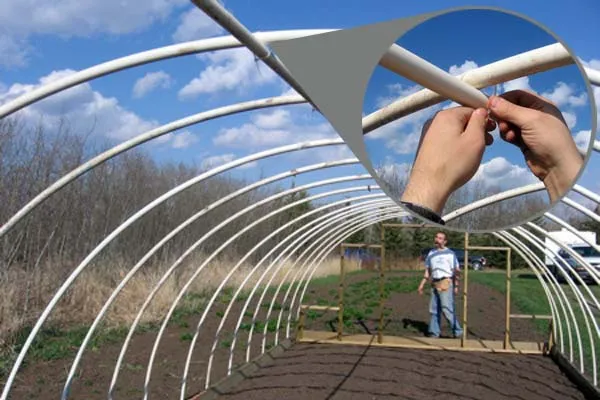

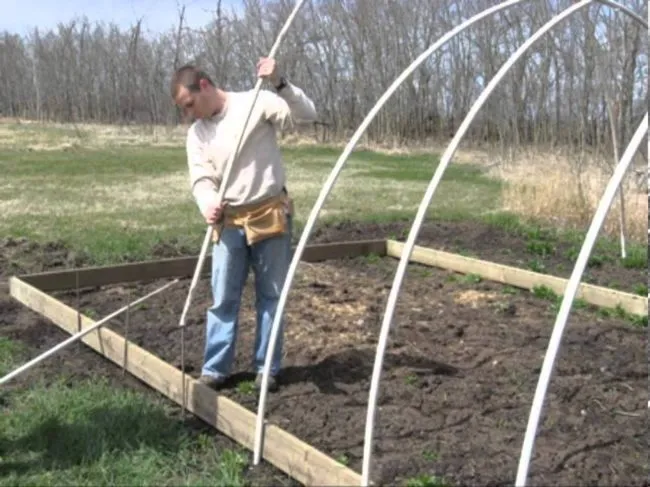

4. Предварительно нарезанные трубы надеваем на колышки так, чтобы получились дуги.



   Трубы надеваются на трубы так, чтобы

   Ели труба большого диаметра, сгибаем её при помощи трубогиба или строительного фена.

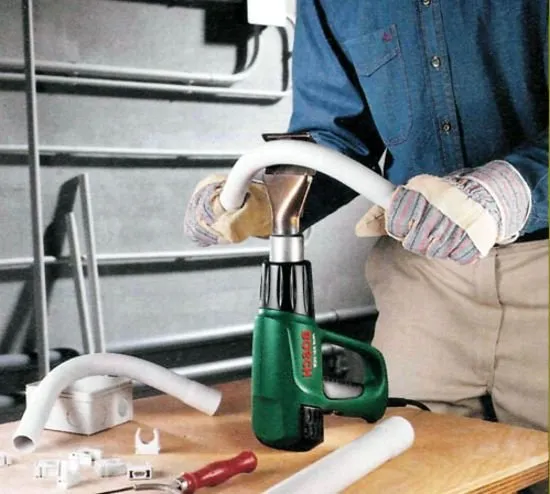

   Для придания трубе нужной формы используем строительный фен

   Чтобы при нагревании избежать деформации трубы, внутрь нужно засыпать песок или поваренную соль, а оба конца трубы закупорить заглушками. Для большей прочности к деревянному основанию парника трубы дополнительно фиксируются металлическими хомутами.

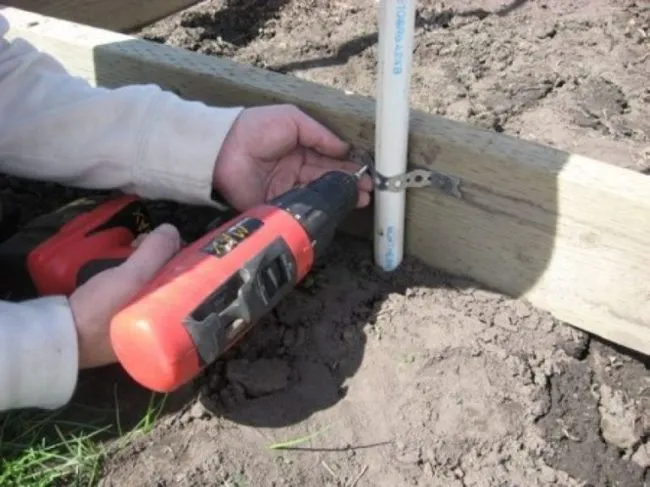

   Специальные металлические хомуты используем для крепления труб к деревянному каркасу

5. Заготавливаем каркас двери и фрамуги. Для этого можно использовать деревянные бруски. К заготовленному деревянному каркасу при помощи реек и саморезов крепится плёнка.



   Для изготовления дверей и фрамуг используем деревянные бруски

6. К каркасу парника прикрепляем рёбра жёсткости. Для этого используем специальные хомуты.



   Для удобства используются пластиковые хомутики

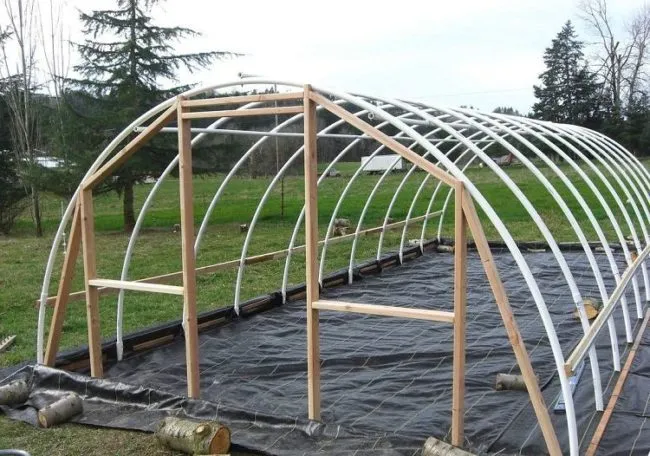

7. В торцевых частях парника крепим деревянные бруски. Формируем основание для двери и форточек. Поперечные бруски усиливают конструкцию.



   При помощи саморезов крепим деревянные бруски к каркасу парника

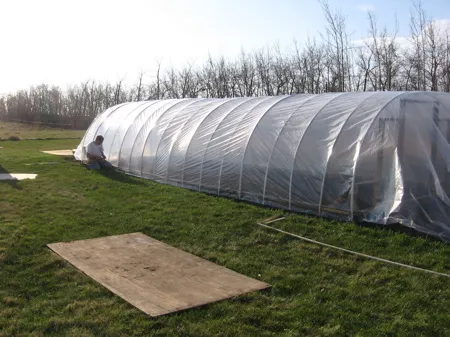

8. Покрываем парник плёнкой, прикрепляя её к деревянному основанию специальными рейками и гвоздями или саморезами.

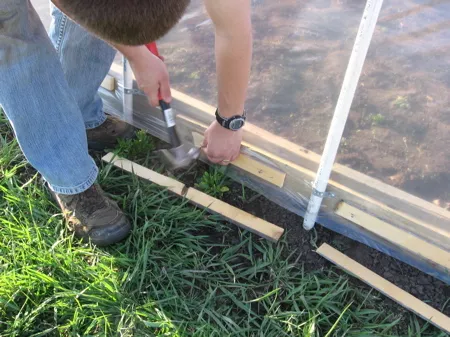

   Для удобства используем деревянные рейки

   Сначала плёнка крепится к одной стороне парника, а затем перекидывается на другую сторону. Оставляем запас плёнки для оформления торцевой части.

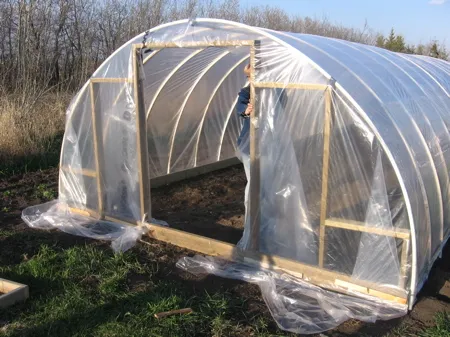

   Для оформления торцов оставлен запас плёнки

9. Заделываем торцевые части. Плёнку хорошо натягиваем и прикрепляем с внутренней стороны парника. Излишки плёнки обрезаем, оставляя небольшой запас.



   Плёнку натягиваем и крепим рецками с внутренней стороны парника

10. В торцах парника при помощи петель крепим дверь и форточки. Готовую конструкцию рекомендуется по периметру основания присыпать землёй, чтобы не допустить проникновение холодного воздуха.



    После установки дверей и форточек парник практически готов

Видео: самостоятельное строительство теплицы из труб ПВХ

Парник, построенный из труб ПВХ, поможет вырастить рассаду и собрать хороший урожай. Он прослужит несколько лет не требуя дополнительных вложений на ремонт. Если продумать дополнительные системы отопления и освещения, парник можно использовать как теплицу, радуя близких зеленью и свежими овощами круглый год.
