Создаем погреб в гараже своими руками: инструкция по выкопке и сооружению | stroimass.com

С советских времен наши автолюбители знакомы с культом гаражных кооперативов. Когда во главе таких объединений находились компетентные инженеры, общество получало великолепные «стойла» для своих машин, снабженные водой, автомобильной ямой для осмотра и местом хранения консервации. В контексте «копаем погреб в гараже«, создаются условия для подразумеваемой индивидуальной заботы о своем автопарке.

• А нужно ли? О чем стоит подумать перед строительством подвального помещения
• Как выкопать и сложить своими руками капитальный погреб в гараже: начальный этап
  • Рекомендации по выбору строительных материалов
    • Листы из асбестоцемента
    • Бетон и армирование
    • Кирпич
    • Утеплитель пенопласт
• Как правильно выкопать и соорудить надежный подвал в собственном гараже: практический этап
  • Готовим инструмент
  • Технология строительства подвального помещения
    • Пол
    • Стены
    • Потолок
    • Лестница
  • Утепление подвального помещения
• Как организовать вентиляцию или вытяжку
  • Естественная вентиляция
  • Принудительная вентиляция
  • Механизированная вентиляция
• Резюме

А нужно ли? О чем стоит подумать перед строительством подвального помещения

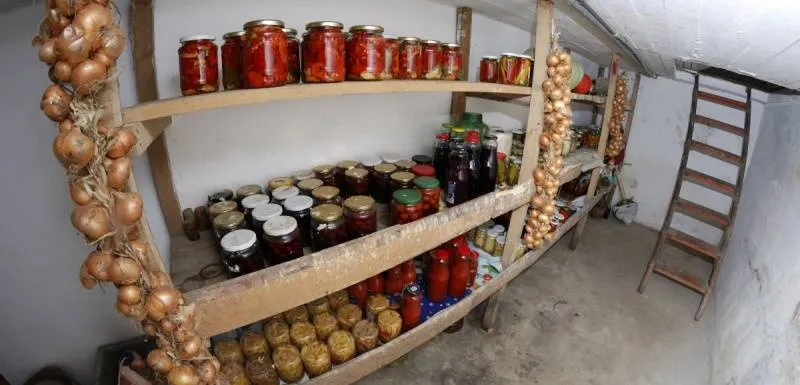

Для женской половины ответ на этот вопрос очевиден – удобней места для хранения банок и овощей не найти. Но думать о том, как выкопать погреб в гараже своими руками, должен, разумеется, глава семейства. А то, что Василию Борисычу, может, хочется организовать там мастерскую, биллиардную, а то и вовсе плюнуть на такую затею – думать не моги!

Надо признать, что желание увильнуть от бункерной тематики не лишено оснований, в конце концов, это ж не фундамент под пристройку к дому. Некоторые моменты заставят серьезно поднапрячься:

• Качественная гидроизоляция. Учитывая уровень грунтовых вод, нужно использовать подходящие изоляционные материалы.
• Состояние грунта. Если у соседа даже в гидроизолированное подвальное помещение проникает вода, то, скорее всего, без дренажной системы не обойтись.
• Поддержание приемлемой температуры и эффективного воздухообмена. Пренебрегать этими показателями нельзя, иначе плесень и грибок надолго поселятся в помещении. Овощи и другие продукты в таких условиях долго не пролежат, главное – плесень легко может освоить салон автомобиля, а это совсем непозволительно. Поэтому вентиляция в погребе гаража просто необходима.
• Утепление. Если в «подземелье» все же решено устроить мастерскую или этакий клуб одиноких сердец, то придется утеплить все стены, пол и потолок. Важно использовать при этом пожаробезопасный материал, чтобы не было потом мучительно больно.

Плюсы и минусы

Сразу нужно расставить акценты: здесь речь пойдет о сооружении гаражного подвала, но иногда будет упоминаться термин «погреб», что в нашем случае имеет аналогичный смысл, хотя это и несколько разные понятия.

Итак, мы определились, что применение подвальной постройки может быть многосторонним. На основании этого рассмотрим положительные и негативные стороны его строительства.

Плюсы	Минусы
Погреб позволяет сохранить полезную площадь гаражного пространства. При грамотном обустройстве подвального помещения продукты надежно защищены от порчи.	Неправильная оценка характеристик грунта и, как следствие, неверный выбор гидроизоляции способствуют появлению плесени и влаги.
При условии соответствующей отделки можно организовать неплохую зону отдыха, мастерскую и смотровую яму.	Высокий уровень грунтовых вод потребует дополнительных вложений на гидроизоляционные материалы.
Сооружение не нуждается в выделении дополнительных площадей, поскольку оно представляет собой нулевой этаж.	Земляные работы в уже построенном гараже придется выполнять вручную, поскольку использовать спецтехнику не получиться.
Выгодное вложение на случай продажи гаражного помещения – постройка с погребом стоит дороже.	Обустройство подвального хранилища в гараже увеличивает стоимость всего строительства на 20-40%.
Надежная защита подвальной площади от осадков, колебаний температуры и проникновения воров.

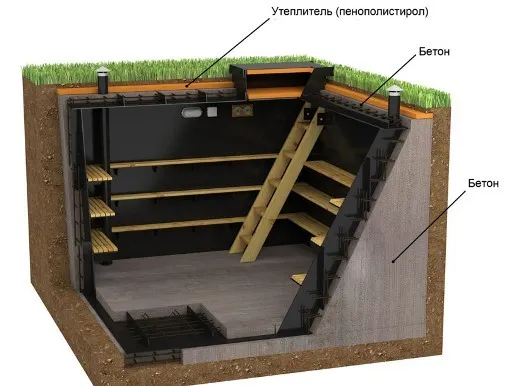

Как выкопать и сложить своими руками капитальный погреб в гараже: начальный этап

Прежде чем хвататься за лопату, неплохо бы спланировать будущую постройку на схемах и чертежах. На этой стадии важно определить наличие подземных коммуникаций в виде канализации, водопровода и электрокабелей. За порчу городских инженерных сетей в процессе рытья котлована вас ожидает серьезный штраф.

Одновременно учитываем следующие детали:

• Обычно глубина котлована достигает 2,5-3 м. При этом нельзя забывать, что 30-50 см будут занимать стяжка и песок.
• От расположения грунтовых вод во многом зависит выбор материала.
• Совет для тех, кто еще не знает, как выкопать подвал в уже готовом гараже: рыть котлован нужно на расстоянии не менее 35 см от фундамента, чтобы не допустить трещин в стенах из-за смещения грунта.

На предварительной фазе планирования нужно определиться с габаритами каждого элемента конструкции. В проекте обязательно указывается высота, ширина и толщина стен, потолка и пола. На основании этих показателей делается расчет количества цемента или готового бетона, гидро- и теплоизоляции, кирпича и облицовочного материала.

В самом начале строительной эпопеи, когда гаражный объект еще только на бумаге, есть смысл в качестве основания использовать ленточный фундамент. В этом случае плоскости основания одновременно станут частью стен подвала.

Монолитные плиты из бетона предпочтительнее при строительстве, когда горизонт грунтовых вод распложен близко к поверхности. Если на участке грунт сухой, то для возведения стен подвального помещения подойдут более легкие стройматериалы. Сооружая своими руками погреб в деревянном или металлическом гараже, также можно воспользоваться облегченными композитами.

Рекомендации по выбору строительных материалов

К числу популярных строительных материалов относятся:

• Асбоцементные листы.
• Бетонные плиты.
• Кирпич.
• Древесина.
• Пенопласт.

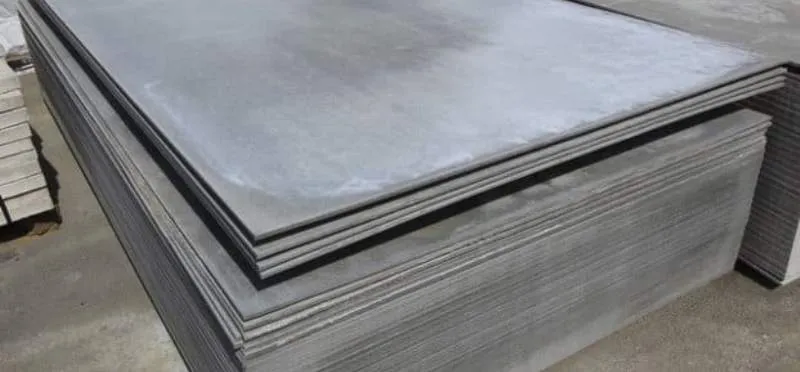

Листы из асбестоцемента

Плоский шифер неплохо зарекомендовал себя при отделке стен. Его монтируют на деревянную обрешетку в 2-4 слоя, скрепляя между собой битумной мастикой или смесью цемента не ниже М400 и казеинового клея.

Производители маркируют листы в соответствии с принятыми стандартами. Например, покупая материал, можно наблюдать надпись: ЛП-П-3,0х1,5х10 ГОСТ 18124-95. Такая маркировка обозначает, что это плоский лист, подверженный прессованию, его длина – 3000 мм, ширина – 1500 мм и толщина – 10 мм. В продаже еще можно встретить материал с обозначениями ЛП-НП – лист плоский непрессованный.

ПАРАМЕТР	ЛП-П	ЛП-НП
Плотность, г/см³	1,60	1,80
Прочность на изгиб, кгс/см	180	230
Вязкость, кДж/м²	2,0	2,5
Морозостойкость, циклов	25	50

Стандартные размеры плоского шифера:

• 2,5х1,2х6/ 2,5х1,2х8/ 2,5х1,2х10.
• 3х1,5х8 и 3х1,5х10.
• 3,6х1,5х8 и 3,6х1,5х10.

Для примера рассмотрим, как правильно посчитать количество листов, чтобы построить стены погреба в гараже с параметрами 3,5х2,5 м и высотой 2,7 метра:

• Посчитать сумму длин всех сторон котлована, это действие из курса математики за 2-й класс: 3,5+2,5+3,5+2,5 = 12 метров погонных.
• Допустим, для стен Борисыч решил использовать три слоя, тогда 12х3=36 м.
• Одновременно учитываем, что высота шифера ЛП-П-3,0х1,5 составляет 1,5 м, а подвального помещения – 2,7 м. Значит, по высоте войдет немного меньше двух листов, поэтому погонные метры нужно удвоить: 36х2 = 72 п.м.
• Осталось высчитать количество материала, для чего делим погонные метры на длину шифера: 72:3 = 24 листа.

Бетон и армирование

По нормативам толщина бетонных стен должна быть не менее 150 мм. Чтобы их сформировать потребуется доски для опалубки, арматура и бетонная смесь. Для расчета количества бетона воспользуемся формулой вычисления объема куба V = a•b•h, где:

• a – длина погреба.
• b – толщина стены.
• h – высота.

Чтобы упростить процесс подсчетов, определим значения по отдельности для каждой стенки, а результаты в итоге суммируем:

• Проводим расчет бетона для длинных стен – 3,5•0,15•2,7 = 1,41 м³. Умножаем полученную цифру на 2 (стен-то две): 1,41•2 = 2,82 м³.
• Для двух других стен – 2,5•0,15•2,7 = 1,01 м³. Удваиваем: 1,01•2 = 2,02 м³.
• Вычислим объем бетонной смеси для пола: 3,5•0,15•2,5 = 1,31 м³.
• Суммируем полученные значения, и получаем общий объем бетона: 2,82+2,02+1,31 = 6,15 м³.

Чтобы обеспечить прочность конструкции, ее армируют металлическими прутьями сечением 0,8-10 мм. Из арматуры формируют решетку с ячейками 150×150 мм. Как высчитать количество этого материала для гаража, и сделать капитальный погреб несложно – достаточно рассчитать, сколько арматуры поместится по длине всех стен и пола с промежутками 150 мм. Удобнее это сделать отдельно по каждой плоскости:

• По стене длиной 3,5 м – 3500:150 = 23 штуки. Для двух стен – 23•2 = 46 штук. Теперь выясним, сколько требуется погонных метров, умножив полученную цифру на высоту объекта – 46•2,7 = 124 погонных метров. Именно такова погонная длина арматуры для двух стен.
• По стене длиной 2,5 м – 2500:150 = 16,6 штук. Для обеих стенок – 16,6•2 = 33,2 штуки. Считаем погонные метры – 33,2•2,7 = 89,64 погонных метров.
• Для армирования пола аналогично получается 23 шт. по длине и 16,6 шт. по ширине. Суммируем 23+16,6 = 39,6 шт. Найдем погонную длину – 23•2,5 = 57,5, а также 16,6•3,5 = 58,1 погонных метров. Слаживаем значения – 57,5+58,1 = 115,6 погонных метров.
• Общее количество арматуры – 124+89,64+115,6 ≈ 329 погонных метров.

Кирпич

Белый силикатный кирпич для строительства подвала использовать не стоит. Он быстро впитывает влагу и со временем разрушается. Газоблоки и пенолоки также не рекомендуется – материал хрупкий, требует основательной гидроизоляции и утепления. Оптимальный выбор – красный полнотелый кирпич со стандартными параметрами 250х120х65 мм.

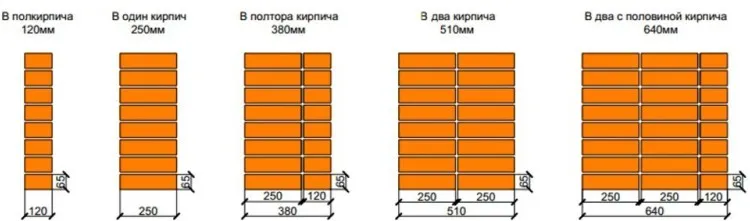

Наиболее распространенные способы кладки:

• Полкирпича.
• Один кирпич.
• Полтора кирпича.

При глубине подвального помещения более 3 м имеет смысл класть его стены в полтора кирпича. Это будет надежно, а затраты оправдают себя даже спустя десятилетия. Имея на руках проект, рассчитать объемы стройматериала довольно просто.

Для примера рассмотрим, как посчитать кладку погреба под гаражом в полтора кирпича отдельно по каждой стене. В итоге результаты сведем в одно целое:

• Выясним количество рядов по высоте помещения, для чего этот показатель разделим на высоту тычковой части кирпичика – 2700:65 = 41,5 рядов.
• Считаем, сколько кирпичей входит в один ряд стены 3,5 м. Делим длину стены на ширину тычковой грани кирпича – 3500:120 = 29 штук. Одновременно нужно высчитать количество материала, который будет расположен перпендикулярно тычковой стороне пары кирпичей. Здесь все просто: на два кирпичика приходится один, следовательно – 29:2 = 14,5 штук. Суммируем, и получаем количество материала на один ряд стенки 3,5 м – 29+14,5 = 43,5 штуки.

• Теперь считаем материал для всей стены, умножаем количество рядов на численность кирпича в одном ряду – 41,5•43,5 = 1805 штук. Поскольку стены две, то умножим на 2 и получим – 1805•2 = 3610 штук.
• Аналогичные действия производим и с двумя другими стенками – 2500:120 = 20,8 шт. В одном ряду перпендикулярных кирпичей – 20,8:2 = 10,4 штуки. Суммируем значения – 20,8+10,4 = 31,2 шт. Общее количество кирпичей для стены 2,5 м – 31,2•41,5 = 1291,68 штук. Удваиваем, и получаем для двух стен – 1291,68•2 = 2583,36 шт.
• В итоге для стройки понадобится – 3610+2583,36 = 6193,36 штук кирпичей.

Утеплитель пенопласт

Отличный теплоизолятор, который не токсичен и не боится влаги. Если говорить о теплоизоляционных свойствах пенопласта, то его слой в 100 мм способен заменить метр бетонной стены.

Знать, как выкопать и утеплить погреб в собственном гараже – это еще не все, нужно уметь вести подсчет материала. Здесь особо ничего сложного нет – расчет количества выполняется по формуле S = a•b, где a – это длина, b – ширина:

• Площадь одной стены длиной 3,5 м (высота у нас 2,7 м) – 3,5•2,7 = 9,45 м². Умножим на два, и получим квадратуру двух стен – 9,45•2 = 18,9 м².
• Идентично поступаем с двумя другими стенами – 2,5•2,7 = 6,75 м². Удваиваем – 6,75•2 = 13,5 м².
• Площадь потолка – 3,5•2,5 = 8,75 м².
• Общая площадь стен и потолка – 18,9+13,5+8,75 = 41,15 м². Именно столько пенопласта нужно для утепления.

Как правильно выкопать и соорудить надежный подвал в собственном гараже: практический этап

Готовим инструмент

Для выполнения работ нужно собрать комплект инструментов:

• Штыковые и совковые лопаты.
• Тачка и ведра для вывоза грунта.
• Рулетка и строительный уровень.
• Кровельная горелка, виброплита.
• Шнур, электродрель, бетономешалка, кельма.
• Крепежные детали для сборки опалубки.

Технология строительства подвального помещения

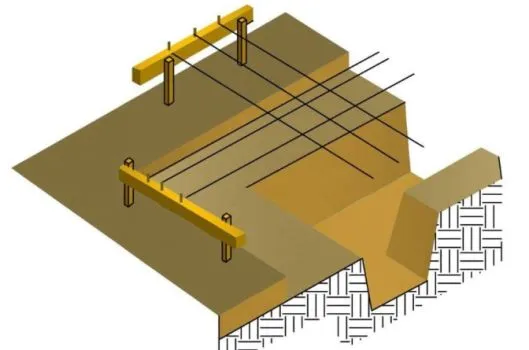

• Разметка котлована – используется рулетка, колья и шнур. В нашем варианте размер ямы – 3,5х2,5 м. Натянутые шнуры обеспечат ровные линии. По всему периметру котлован должен быть больше на 100-150 мм от проектируемого размера. Это позволит обработать стены гидроизоляцией. Нельзя расширять яму так, чтобы расстояние до внутренней стены гаража оставалось менее 300 мм, в противном случае возможно разрушение всей конструкции.

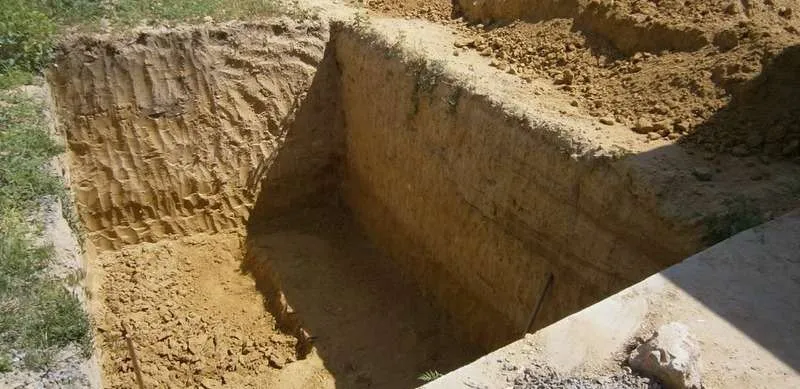

• При помощи лопат или другой землеройной техники вынуть грунт по меткам (проверяем диагонали) на глубину около трех метров. В глубину также копаем больше намеченного на 200-300 мм, учитывая подушку из песка или щебня и бетонную заливку. Вот и все тонкости о том, как выкопать самостоятельно погреб в гараже, теперь приступаем к обустройству пола.

Пол

• Выровнять грунт, засыпать пол слоем щебня фракции 10-20 мм (толщина засыпки 50 мм), утрамбовать виброплитой или вручную. Через каждый метр вбить обрезки арматуры так, чтобы они возвышались над щебнем на 50 мм, и выровнять их по строительному уровню.
• Залить бетон поверх кольев, дать бетону набрать прочность в течение 10-12 дней.

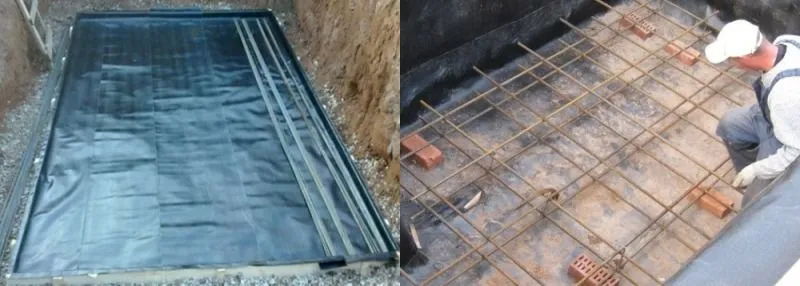

• Застелить дно рулонным Бикростом с перехлестом 50 мм, склеивая полосы кровельной горелкой. По границам бетонного пола Бикрост нужно выпускать на 400-500 мм, чтобы сделать нахлест и склейку гидроизоляции на стенах.
• По периметру подбетонки выставить опалубку высотой 100 мм. Уложить арматуру на пол крест-накрест шагом 150-200 мм, скрутить проволокой или сварить электросваркой. Если стены будут из фундаментных блоков ФБС или кирпича, то можно заливать бетон в опалубку.

Если стены будут заливные, то придется делать связку – нарезать прутья длиной по 500-700 мм, согнуть под углом 90 градусов, приварить к арматуре пола. Один конец останется над поверхностью бетона, к нему приваривают арматурный каркас стены. Такие связки нужно сделать через каждые 300-600 мм по всему периметру.

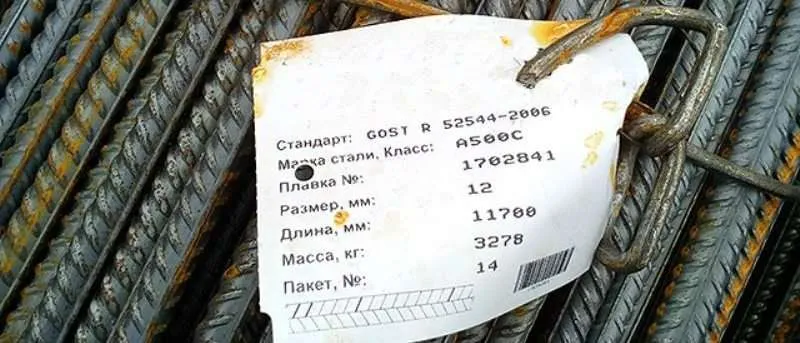

Важно! Арматура класса А-500С имеет хорошую свариваемость благодаря ее химическому составу, чего не скажешь о материале категории А-400.

Стены

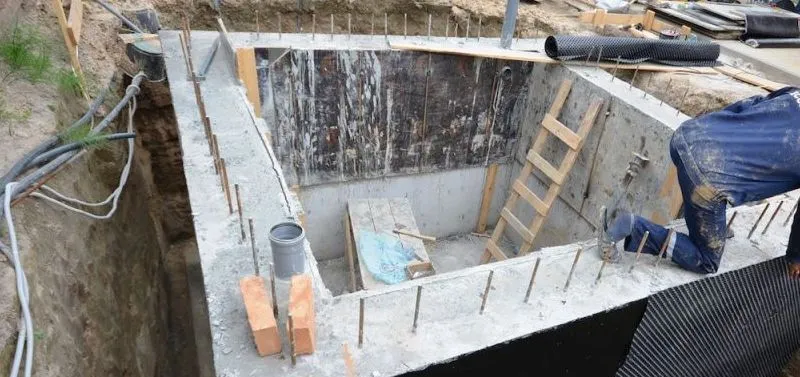

Продолжаем тему заливных стен. К торчащим из пола прутьям нужно приварить арматурный каркас стен, и установить опалубку. Делать ее следует из досок толщиной не менее 30-40 мм, чтобы смесь не выдавило. И вообще, лучше заливать бетон послойно, делая опалубку высотой 300-400 мм, а после засыхания поднимать ее на новый уровень.

В готовую опалубку заливаем бетон, ждем затвердевания, после снимаем доски. Теперь надо приклеить оставшийся снаружи Бикрост на стены (мы укладывали его с напуском по краям пола). Сразу же оклеиваем рулонным материалом все стены. Да, будет сложно, но не настолько, как вырыть глубокий погреб в готовом гараже или на даче.

Теперь остается выполнить обратную засыпку глины или так называемый глиняный замок. Брать ее можно из грунта, вынутого при копке котлована. Уровень засыпки должен быть выше уровня земли на 300-400 мм, за 12 месяцев она осядет.

Совет! Если опалубку обшить изнутри тонкой фанерой, то стены получатся практически идеально ровными. Не стоит забывать о вентиляционной системе (об этом ниже), и своевременно проложить каналы в нужных местах.

Если стены возводятся из кирпича, то между рядами не помешает уложить арматуру. Так конструкция будет надежнее. При использовании асбоцементных листов их устанавливают в несколько слоев, оставляя небольшой зазор.

Потолок

В определенных случаях, еще на фазе строительства гаража, есть смысл воспользоваться железобетонными плитами, и накрыть ими подвальное помещение. Но такой метод все равно связан с работами по оборудованию люка и заделке швов.

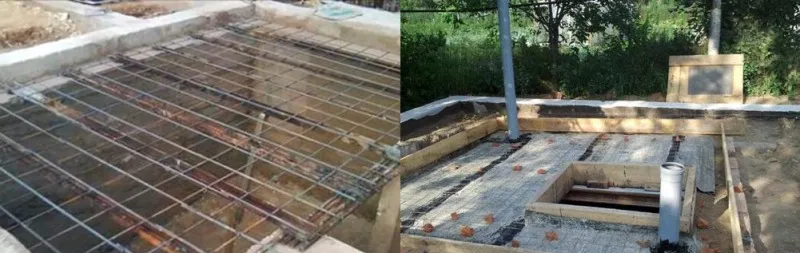

Другой вариант – это потолок из заливного бетона. Его реализация нам уже знакома: изготовление опалубки, но с подпоркой снизу. Несущими элементами выступают деревянные брусья. Сверху укладывают листы влагостойкой фанеры или OSB толщиной 20-30 мм. Место для лаза обустраивается в удобном для вас месте.

Как и при возведении пола, здесь понадобится армирование из прутьев сечением 12-15 мм. Габариты нашей конструкции – 3,5х2,5 м с ячейками 150х150 мм. Делают две идентичные решетки: первую укладывают сверху OSB на подпорках высотой 50 мм, вторую – выше первой на 50 мм. Теперь все готово к заливке бетона.

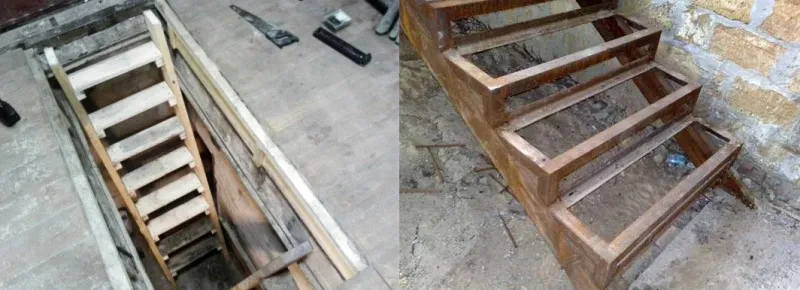

Лестница

Нет, еще рано говорить о том, как в погребе своими руками сделать надежные полки для банок с консервацией, надо в него еще попасть. Лестница должна быть надежной и удобной. Самые популярные материалы для ее изготовления – бетон, металл и древесина.

Сравнительно недорого обойдется конструкция из древесины. Минимальная толщина досок – не менее 20 мм. Монолитная лестница из бетона несколько сложнее в производстве из-за сложностей, связанных с армированием. Для металлической лестницы используют швеллер и листовой металл.

Оптимальные размеры элементов лестничной конструкции:

1. Ширина ступеней – 800-900 мм.
2. Ширина проступи – 300 мм.
3. Высота ступеней – 200-250 мм.

Утепление подвального помещения

Если не утеплить погреб, то зимой там может быть весьма холодно, а результат – замороженные овощи и банки с консервами. Для теплоизолирования часто берут пенопласт толщиной от 50 мм.

Листы нужно крепить с внешней стороны стен, так точка росы окажется снаружи. В случае отсутствия такой возможности, пенопласт монтируют изнутри на деревянную обрешетку. Поверх нее нужно закрепить пароизоляцию, и только потом уложить плиты утеплителя.

Как организовать вентиляцию или вытяжку

Хорошее вентилирование – это гарантия отсутствия плесени и сырости. Планировать схему вентиляции в погребе собственного гаража стоит заранее, еще на стадии подсчета количества материалов. Застройщик вправе выбрать три варианта проветривания своего «бункера».

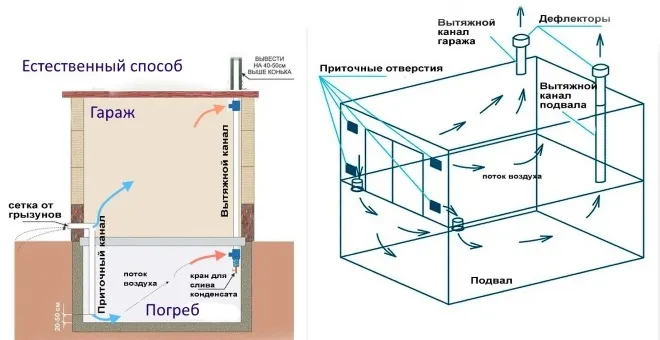

Естественная вентиляция

Самый простой метод организации циркулирования воздуха. Для его реализации достаточно всего две трубы: первая работает на приток свежего воздуха, а вторая – вытягивает его из помещения. Вот несколько рекомендаций:

• Вытяжную трубу монтируют под самым потолком, она проходит вертикально сквозь гаражную постройку и выходит над кровлей на высоту 0,5 м. Через это отверстие выходит подогретый воздух.
• За приток свежего воздуха отвечает вторая труба. Выходное отверстие должно находиться на уровне 50-100 мм над уровнем пола, а входное – на улице в 300мм над уровнем земли.

• Чтобы защитить помещение от грызунов, на трубу обязательно нужно поставить сетку.
• Для регулировки уровня поступающего и выходящего воздуха на трубах не помешает поставить шиберные задвижки или хотя бы предусмотреть крышки.
• Теплоизолирование воздуховодов поможет избежать зимой закупоривания труб инеем.

Стоимость проведения работ минимальна, поскольку очень проста в реализации. При организации естественной вентиляции подвала в гараже даже у новичков не должно возникнуть никаких проблем.

Принудительная вентиляция

Бывает, что естественного притока воздуха не хватает, тогда его направляют принудительно. Такой способ вентилирования полностью контролируем, поскольку предусматривает эксплуатацию электрических систем.

Конструктивно вытяжка делается из таких же труб, как и случае с естественным проветриванием. Такой механизм работает независимо от погодных условий, поэтому более привлекателен.

Механизированная вентиляция

Зимой активное проникновение холодного воздуха способствует образованию в системе инея, который закупоривает отверстия, и снижает эффективность вентилирования. Для этого некоторые умельцы ставят в трубы нагревательные элементы, имитируя таким образом механизированную структуру.

Настоящие современные агрегаты такого типа состоят из сложных агрегатов, которые управляются посредством программного обеспечения. Затраты на такую вентиляцию для небольшого погреба в частном гараже вряд ли будут оправданы, поэтому ее редко кто использует в подобных условиях.

Резюме

• Перед началом строительства нужно ознакомиться с требованиями, которые предъявляются к подвальным помещениям, определиться с его габаритами.
• Важно уяснить порядок выбора и подсчета количества материала.
• Котлован должен быть расположен на достаточном удалении от несущих конструкций строения.
• Погреб нужно обязательно оборудовать качественной гидро- и теплоизоляцией, вентиляцией.
• Оптимальный способ спуска в подвальное помещение – приставная лестница из дерева или металла, которая опускается через люк.
• Выбор устройств для электропроводки нужно производить с учетом их защищенности от коррозии и влаги.

Как правильно рассчитать лестницу в погреб?

Рассчитать лестницу в погребе нужно тщательно, чтобы она была удобной и безопасной в использовании. Ниже приведены шаги для правильного расчета лестницы в погребе:

1. Определите высоту, на которую должна подниматься лестница. Измерьте высоту от уровня пола погреба до уровня пола над ним.

2. Рассчитайте угол наклона лестницы. Оптимальный угол наклона лестницы составляет около 30-35 градусов. Этот угол позволяет сделать лестницу более удобной и безопасной в использовании.

3. Измерьте ширину погреба и рассчитайте ширину ступеней. Ширина ступеней должна быть достаточно широкой для удобного и безопасного использования, но не слишком широкой, чтобы не занимать много места в погребе. Обычно ширина ступеней составляет от 25 до 30 см.

4. Определите количество ступеней. Рассчитайте количество ступеней, исходя из высоты, на которую должна подниматься лестница, и угла наклона. Обычно лестница в погреб должна иметь от 8 до 12 ступеней.

5. Рассчитайте глубину ступеней. Глубина ступеней должна быть достаточной для комфортного размещения ног на ступенях. Обычно глубина ступеней составляет от 20 до 30 см.

6. Выберите материал для изготовления лестницы. Для изготовления лестницы в погребе можно использовать различные материалы, такие как дерево, металл или бетон. Выбор материала зависит от предпочтений, бюджета и условий эксплуатации.

7. Рассчитайте стоимость изготовления лестницы. Оцените стоимость необходимых материалов и работ по изготовлению лестницы.

При проектировании и расчете лестницы в погребе важно учитывать не только функциональные, но и эстетические аспекты. Лестница должна соответствовать дизайну погреба и обеспечивать безопасность при ее использовании.
