Условные графические обозначения вентиляционных систем

Создание эффективной и функциональной вентиляционной системы в помещении или во всем доме представляет собой сложный процесс. Даже если владелец дома решает самостоятельно заняться установкой системы вентиляции, он должен опираться на точные чертежи и схемы.

Какая необходимость есть в вентиляции для дома? Не достаточно ли открывать окна для поступления свежего воздуха в помещение?

Вентиляция, как обязательный элемент при строительстве дома

Вместе с планом будущего дома застройщик должен предоставить чертёж систем проветривания, либо хозяин самостоятельно должен заняться решением этого вопроса, но присутствие такой системы в доме обязательно. Постоянная циркуляция воздуха способствует увеличению срока службы всего здания, снижает риски возникновения грибковых заражений на фундаменте и стенах и обеспечивает жителей дома свежим воздухом.

Не стоит беспокоиться о возможности проведения вентиляции в уже построенные дома – это допустимо, но доставит немного больше хлопот.

Системы подачи воздуха в помещение условно разделены на два вида:

• Естественная. Создаётся под действием физических свойств воздушных потоков.
• Принудительная или механическая. Подача воздуха таким образом, рассчитана на помещения большой площади, для большого количества обитателей или для общественных мест. Создаётся с помощью дополнительных, нагнетающих воздух, элементов.

Система должна охватывать не только помещения где в большинстве случаев находится человек, но и малодоступные места – чердак или подвал. Стоит учитывать и тот факт, что вся система проветривания должна не только обеспечивать приток свежего воздуха, но и отток старого.

Проектирование вентиляции

Составить чертёж, согласно которому будут производиться дальнейшие работы можно самостоятельно. Изменения необходимо будет зарегистрировать в общем плане дома. Но есть возможность приобрести готовый чертёж, у организаций, специализирующихся на установке вентиляции, а также доверить полностью дело профессионалам.

Установка комплекса приточно-вытяжных устройств в помещении требует понимания схем и условных обозначений на чертежах. Непонимание и неправильный монтаж может привести к неверной работе всего комплекса. Для того, чтобы избежать возникновения ошибок стоит понимать условные обозначения вентиляции, на чертежах и схемах, предоставленных специалистами.

Прежде чем изучать обозначения стоит разобраться с составляющими комплекса на примере принудительной системы:

• решётки инерционная и наружная;
• фильтры;
• канальные вентиляторы;
• воздуховоды;
• нагреватели и регуляторы нагрева;
• шумоглушитель;
• датчик температуры в помещении.

Создание проекта должно основываться на особенности всего здания, методах распределения воздуха и конечно пожеланиях хозяина. Наличие дополнительных элементов приводит к удорожанию всего проекта, поэтому бюджет может ограничивать или расширять возможности проекта.

Условные обозначения

Условные обозначения, которые используются в отношении вентиляционных систем, могут быть применены и к таким инженерным сооружениям, как отопительные и санитарно-технические системы, газоснабжение, энергетическое оборудование.

Основой для любой системы является воздуховод. Их существует несколько видов, которые так же различаются и обозначениями на схемах.

Наименование	Условное обозначение на схемах и чертежах	Дополнительные характеристики
Общее обозначение
Круглого сечения
Прямоугольного сечения		Вторая цифра в обозначении характеризует высоту канала
Вентиляционный канал		Вторая цифра в обозначении характеризует высоту канала
Круглого сечения		В первом случае идёт в видимую сторону, во втором в невидимую
Прямоугольного сечения		В первом случае идёт в видимую сторону, во втором в невидимую
Гибкий
Теплоизолированный
С огнезащитным покрытием		Цифры показывают предел огнестойкости
Акустическое покрытие		Может быть расположено как внутри, так и снаружи системы.

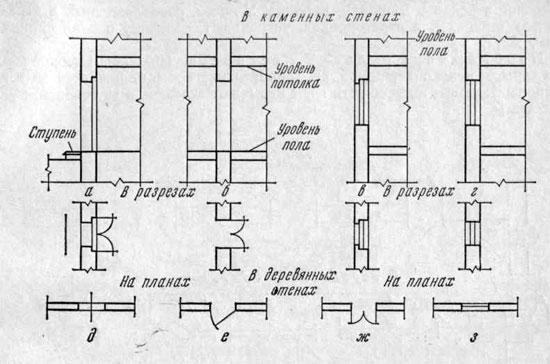

Условные обозначения воздуховодов различаются и от его предназначения. Далее указаны примеры обозначений в сечениях шахт.

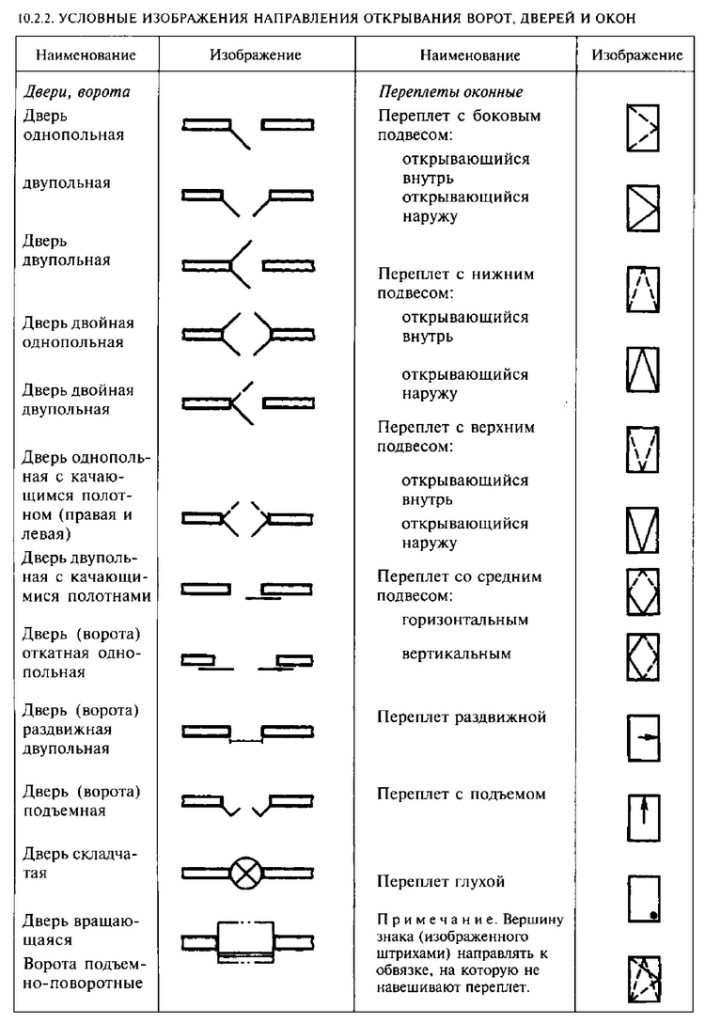

Условное графическое обозначение систем вентиляции и других инженерных сооружений регламентировано ГОСТ 21.206-93 и ГОСТ 21.205-93. Развитие новых технологий и постоянное усовершенствование систем вентиляции не позволяет полностью соответствовать установленным стандартам. Поэтому часто можно встретить условные обозначения, не указанные в этих стандартах, разработанные индивидуально фирмами производителями.

Обозначения распространяются и на дополнительные элементы системы.

Наименование	Обозначения	Дополнительные характеристики
Переходы		Симметричные, ассиметричные, с прямоугольного на круглое сечение
Отводы
Колено		С лопатками и без лопаток
Раздвоения		Острое и плавное
Ответвления		Прямое, под углом, круглое, коническое

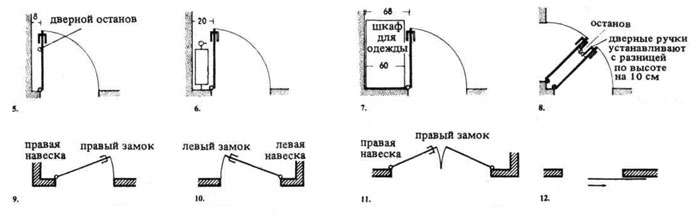

Дополнительные элементы комплекса могут быть указаны и другими обозначениями. Здесь указаны только основные.

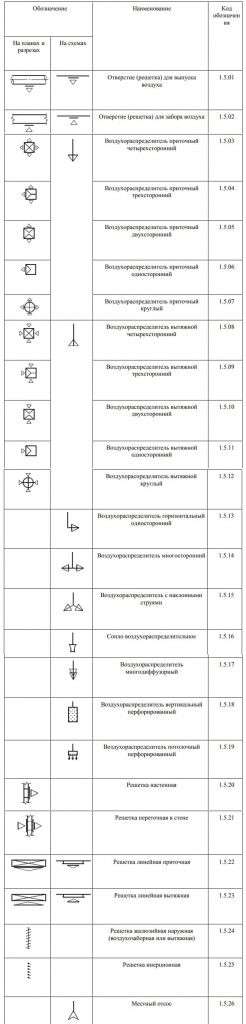

Ядро вентиляционной системы – это приточно-вытяжные устройства, установленные в её конструкции. Эти предметы также имеют свои условные обозначения.

Наименование	Обозначение	Дополнительные характеристики
Отверстие, выпускающее воздух
Отверстие, производящее забор воздуха
Воздухораспределители приточные		Круглые, 1-2-3-4 сторонние
Воздухораспределители вытяжные		Круглые, 1-2-3-4 сторонние
Горизонтальный распределитель		Односторонний
Распределитель		Многосторонний
Распределитель		С наклонными струями

Выбор системы

Теперь, когда основные схематичные обозначения элементов вентиляционной системы дома стали знакомы, пора приступать к установке. Но на каком способе обеспечения помещения воздухом остановить выбор естественном или приточно-вытяжном? Большинство сегодня, благодаря не только распространению приточно-вытяжных систем, но и благодаря повышенной продуктивности останавливают свой выбор на этом виде. Основное отличие этих двух – это стоимость. Установка нагнетающих систем обойдётся хозяевам в значительную сумму, но её использование позволит создавать благоприятную обстановку в помещении за кратчайшие сроки. Помимо этого, стоит учесть и тот факт, что нагнетающая конструкция в выключенном состоянии обеспечивает естественную вентиляцию помещения.

При необходимости настройки такой системы могут быть изменены согласно предпочтениям хозяев. В холодное время года, поступающие потоки могут быть предварительно нагреты, проходя по воздуховодам, прежде чем достигнуть помещения, а в жаркое наоборот охлаждены. Помимо регулировки температуры воздух проходит также и фильтрацию.

Расчёт расходных материалов и установка

Прежде чем производить расчёт нужно твёрдо определиться с видом системы. Стоит учитывать, что при естественном движении 300 м³/час воздуха потребуется канал, сечение которого составит 250х400. При механическом же способе такой же объём потребует канала 160х200 в сечении.

Далее необходимо определиться с местом установки элементов комплекса. Стоит учитывать возможность дальнейшего декорирования вентиляционных каналов или их маскирования, привлекательность. Металлические трубы, свисающие с потолка, не отличаются привлекательностью. Приточно-вытяжная система также требует отдельного места, где будет установлен основной механизм.

Далее необходимо произвести расчёт, в соответствии со всеми конструктивными особенностями помещений.

Наличие печи или камина в доме – это не только обеспечение дома теплом, но и дополнительная естественная вентиляция помещения. Использование этих приборов на протяжении многих веков позволило людям создать целую систему вентиляции в доме. Приток свежего воздуха производится посредством открытых окон или дверей, поэтому плотные стеклопакеты могут препятствовать этому процессу. Под действием различных температур воздуха создаётся естественная тяга. Увеличивать или уменьшать силу тяги могут также ветреная погода на улице, наличие препятствий и поворотов между поступающим и выходящим воздухом.

Естественный приток может быть создан и благодаря установке приточных клапанов. Они присутствуют в современных пластиковых стеклопакетах. Также дополнительно можно установить такие клапаны в стенах. Главный недостаток такой системы – отсутствие контроля и невозможность регулировки.

Установка вентиляционной системы в доме позволит дышать полной грудью его жителям, сохранит стены и фундамент. А на каком способе обеспечения свежим воздухом остановиться – выбирать только его хозяевам. Главное, в установке системы – понимание чертежей, схем и условных обозначений элементов конструкции.

Схемы обустройства систем вентиляции в многоквартирном доме

Чтобы в помещениях было комфортно, а воздухообмен происходил соответственно нормативам, каждый жилой дом оборудуют вентиляционной системой. Это относится и к многоэтажным зданиям, которые представляют основной сегмент городского жилья.

Во время строительства применяют стандартные схемы систем вентиляции в многоквартирном доме, благодаря которым реализуются различные режимы циркуляции воздуха.

В этой статье разберем особенности традиционных схем, тонкости обустройства вентиляции с принуждением и нюансы обустройства вентиляции канализационной системы.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.
