Создаем собственный трубогиб для профильной трубы — шаг за шагом (20 фотографий)
Занимаясь работой в гараже, домашней мастерской или на даче, очень часто возникает необходимость изгибать трубы в определенном радиусе или превращать прямые стальные полосы в полукруглые формы. Если вы задаетесь вопросом о том, как изготовить трубогиб, следующие рекомендации могут быть полезными…
Что делают трубогибами
Сегодня профильная труба, которая доступна с различными видами сечений, является одним из наиболее востребованных металлических изделий. Она служит для сооружения самых различны конструкций – таких как теплицы, навесы, гаражи, ограждения, для прокладки трубных коммуникаций. И во время работы часто трубу необходимо сгибать – ровно и под определенным углом. И в этом может помочь только специально предназначенное для таких задач оборудование.
Описание работ

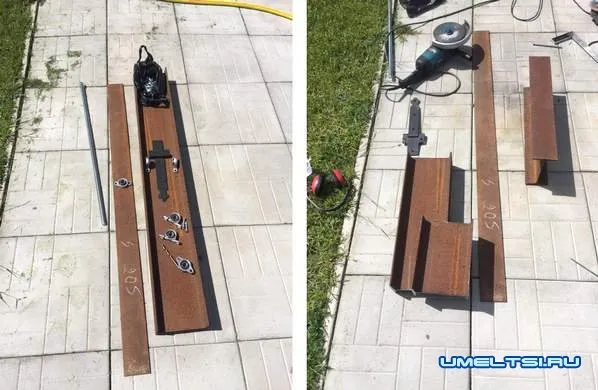

Чтобы изготовить станок для радиусной гибки профиля (трубогиб), нужны такие материалы: подшипники – 6 шт., двутавровая балка, крепежи, полоса.
Берем болгарку и пилим, чтобы получить необходимые детали.

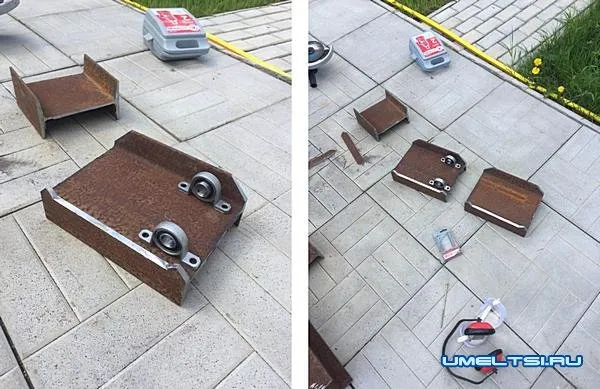

Нужно убрать ребро, чтобы подшипники встали в таком виде, при котором с одной стороны можно было вставить вращающийся вал.

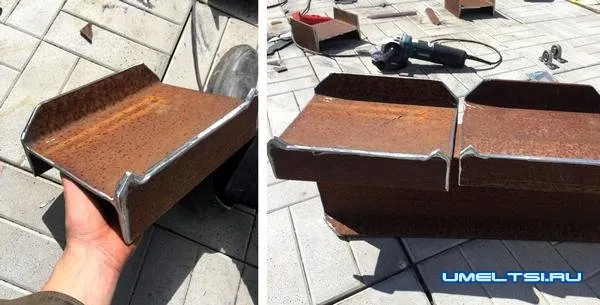

Затем нужно все зашлифовать.

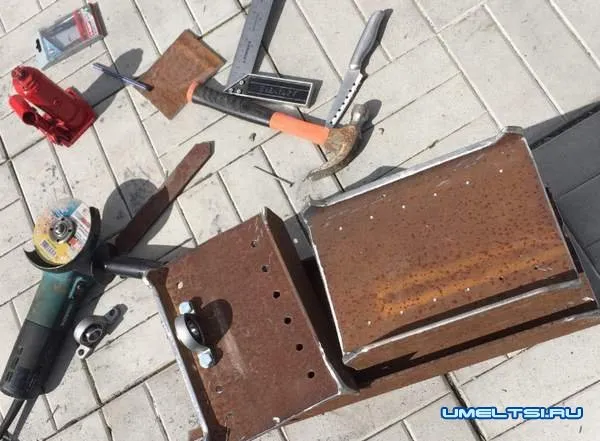

После этого нужно просверлить отверстия с шагом в 40 мм, с расстоянием между крепежными отверстиями подшипников составляло 80 мм.
Теперь следует приварить полосу десятку – мы получим подошву.

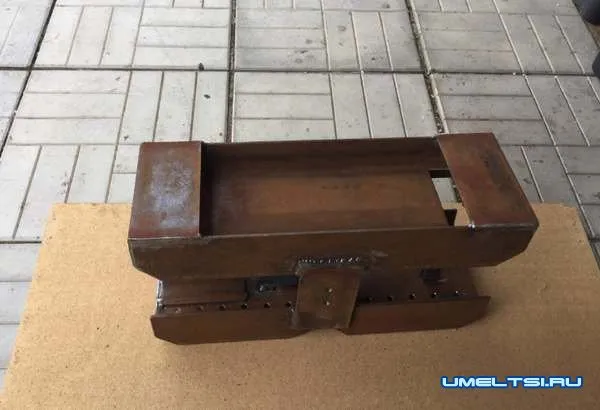

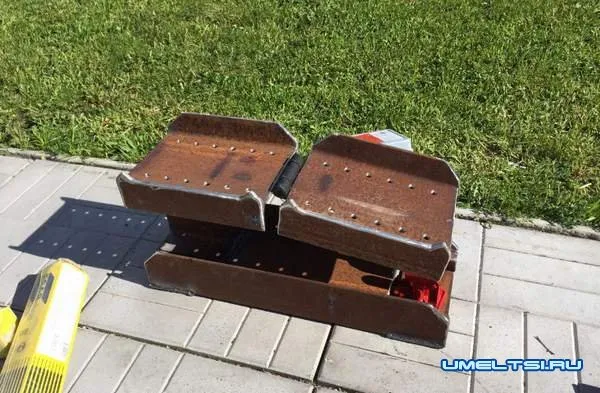

Далее нужно приварить один двутавр на основание, чтобы он получился неподвижен. На него приваривается гаражная петля, а на петлю – второй двутавр.

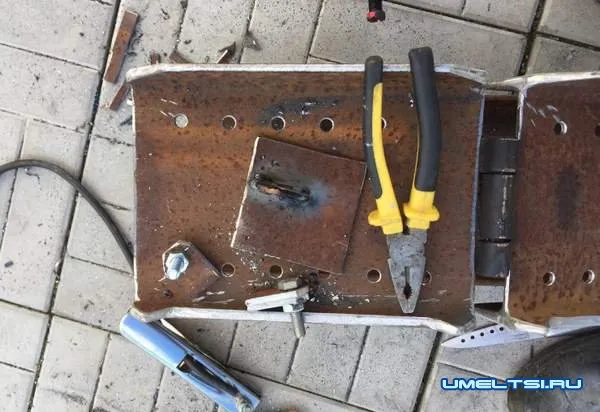

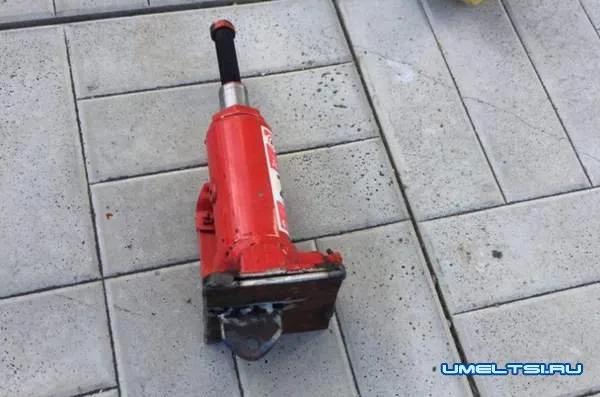

Делается площадка под домкрат. Нужно вырезать петлю и приварить к площадке.

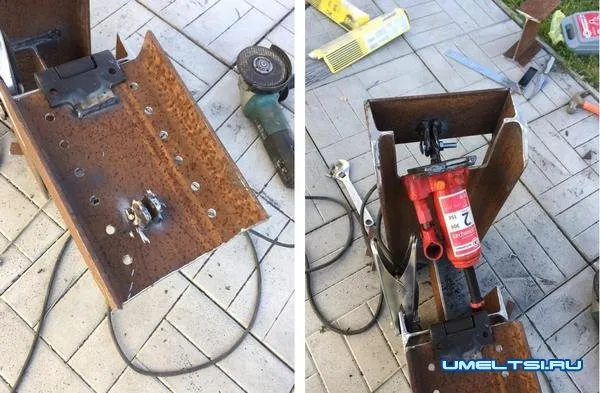

Перевернув конструкцию, нужно сделать ответные петли под домкрат, внизу под платформой и на основании. Где уже вынута внутренняя часть двутавра, мы посмотрим дальше.

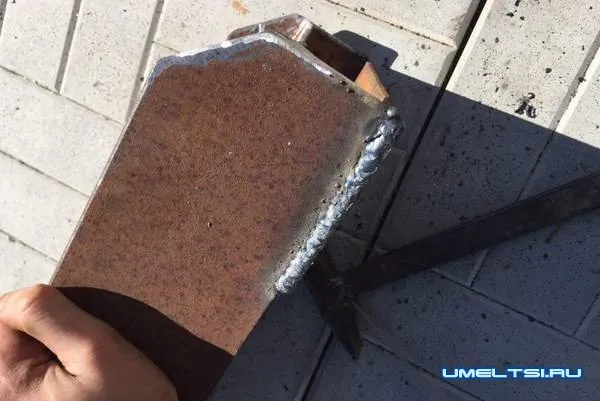

По бокам приваривается полоска, в которой делаются два отверстия. Мы получаем посадочное место под третий вал, с регулировкой.

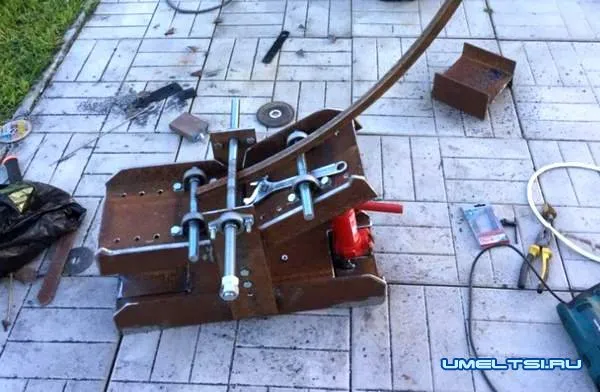

После сборки переходим к тестированию.
Убедившись, что все функционирует, зашлифовываем.

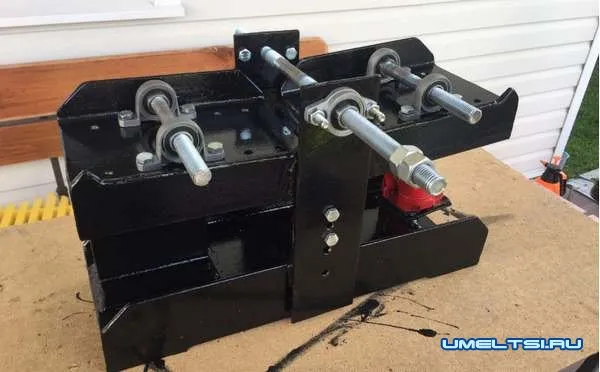

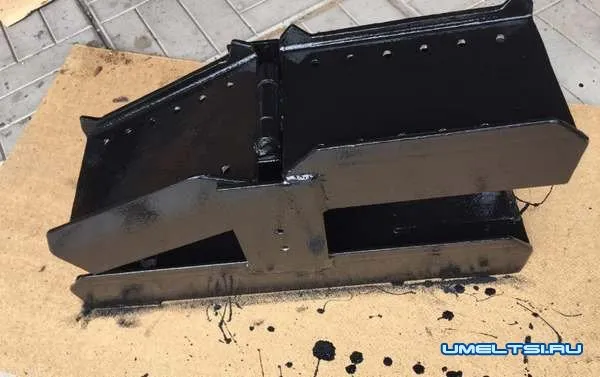

Покрываем краской.

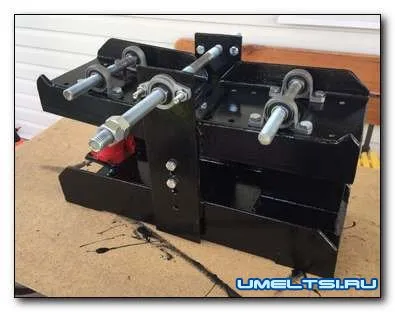

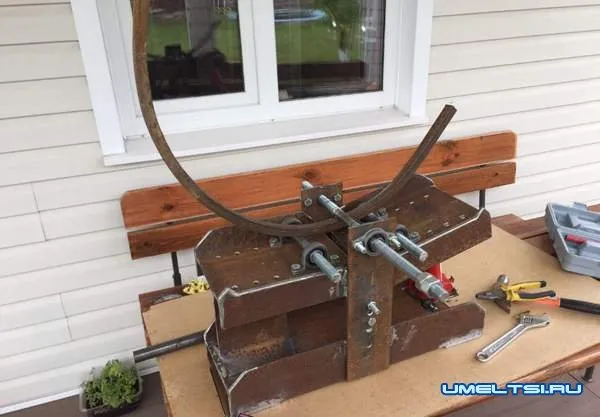

Сборка.
Обзор самых популярных вариантов самодельных трубогибов
Наиболее технологичные и универсальные трубогибы – это модели, которые работают по принципу прокатки.
Именно устройствами такого типа – они зачастую оснащаются электроприводом – пользуются профессионалы, которым постоянно требуется сгибать трубы из материалов разного рода, в частности из нержавеющей стали.
Конструкция такого приспособления основана на трех вращающихся роликах, один из них – прижимной. Поскольку давление прижимного ролика постепенно увеличивается, а для каждого нового положения ролика прокатка повторяется, то труба сгибается максимально аккуратно, с очень равномерным растягиванием стенок.
Выше мы увидели, как работают тубогибы, где материал протягивается благодаря вращению прижимного ролика. Однако различают устройства другого типа – в них труба двигается за счет того, что вращаются опорные ролики.

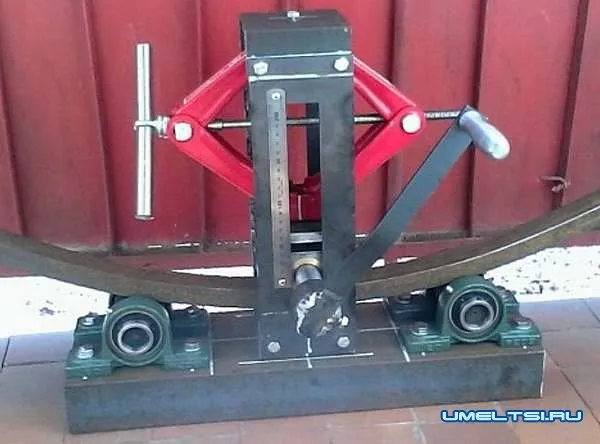

Здесь установлен винтовой домкрат
Трубогиб электрического или ручного типа с передачей вращения одному ролику имеет ограниченный возможности. Трубогибы с вращающимися обоими опорными роликами отличаются более сложной конструкцией, поскольку вращение передается одновременно на два элемента.
Более удобный вариант, как отмечают многие специалисты, – это трубогиб с нижним расположением прижимного ролика. По отзывам следить за сгибанием труб на такой конструкции существенно проще, трубы на загораживает верхняя несущая конструкция.

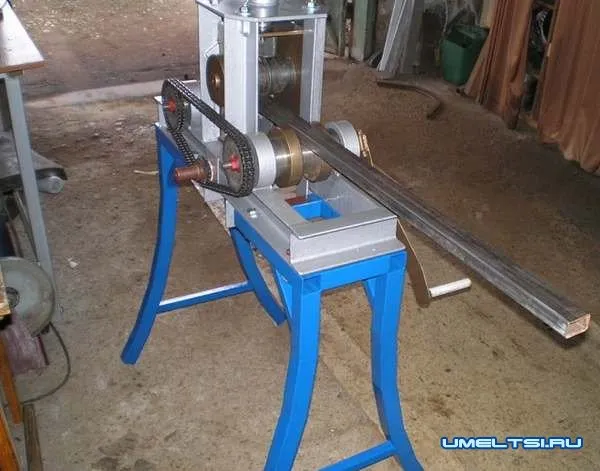

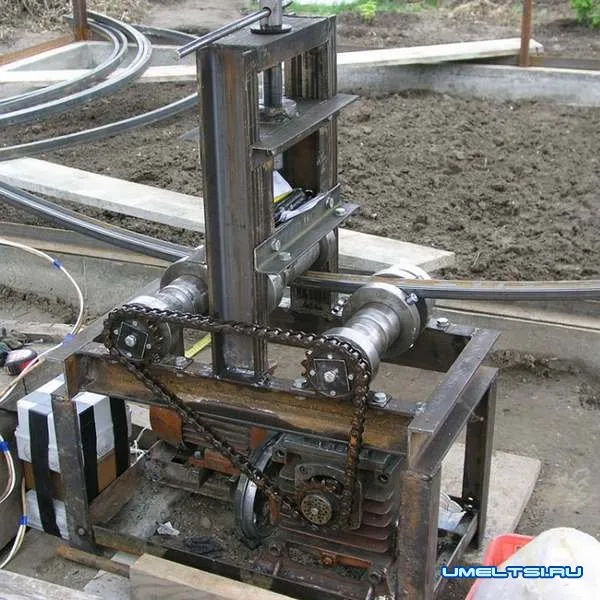

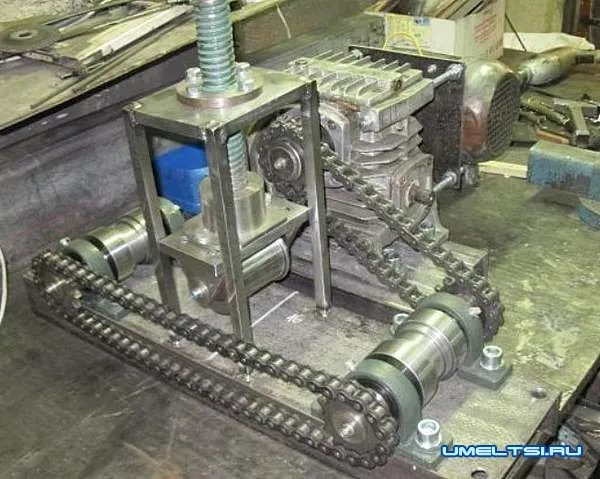

Трубогиб, в котором установлен электромотор и привод через две цепи
При рассмотрении любого из устройств для гибки труб можно отметить его довольно простую конструкцию, для работы которого использованы расчеты элементарных законов механики. Если нержавеющие, металлопластиковые и другие трубы часто сгибать не нужно, тогда вполне подойдет и устройство с ручным приводом.
Какой лучше купить трубогиб?
Выбор трубогиба зависит от того, какой тип труб необходимо гнуть, и какой радиус гиба требуется. Для небольших работ по домашнему использованию и для работы с мягкими трубами можно использовать ручной трубогиб. Для профессиональных работ или для работы с трубами большого диаметра и высокой прочности могут использоваться гидравлические трубогибы. При выборе трубогиба следует также обратить внимание на качество изготовления и наличие гарантии от производителя.
