Изготовление Трубогиба Своими Руками – Практические Решения + Видео — Как Сделать Трубогиб

Трубогибы находят применение в строительстве и промышленности для формирования арочных теплиц, различных навесов, а также во время монтажа отопительных систем и установки систем горячего и холодного водоснабжения.

Обзор инструментов – 3 принципа работы

Необходимость согнуть профильную или иную трубу в хозяйстве и на производстве возникает достаточно часто. Поэтому самодельные прокатные станы бывают разных форм и строения, в зависимости от конкретных задач. При изготовлении ручного варианта в первую очередь обращаем внимание на диаметр трубы, материал, толщину стенок и минимальный радиус изгиба. Для того, чтобы узнать эти параметры для определенной трубы, используем таблицы значений с обозначением точного радиуса изгиба (см. фото).

По принципу действия и назначению трубогибы можно условно разделить на три типа:

• гидравлические;
• электрические;
• пневматические.

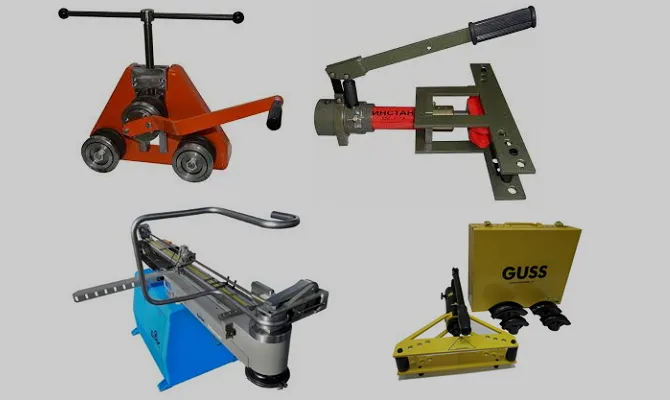

Типы трубогибов

На гидравлическом принципе работают практически все самодельные трубогибы. Они могут быть рычажного типа (труба гнется, когда прилагается усилие в определенной точке), либо вальцовочными (сгибание происходит принципом раскатки по внутреннему радиусу). С помощью такого инструмента можно легко и без потерь согнуть металлическую трубу без необходимости ее заполнения и наличия электрических приводов.

Пневматические станки для гибки труб представляют собой специальную конструкцию, которая оснащается центровочным механизмом и дополнительной трубкой, через которую внутрь подается воздух. За счет термического воздействия труба без труда гнется в различных направлениях, при этом сохраняя свой внутренний радиус, что очень важно, например, при изготовлении водостока и канализационных соединений.

Электрические трубогибы – это наиболее совершенный вариант, гибка происходит с максимальной точностью, а воздействию подвергается труба абсолютно любого типа и формы. С помощью электрического станка можно согнуть медные, металлические, металлопластиковые и другие виды труб. Изготовить такой инструмент очень сложно, электрические станки применяются в основном на промышленных и строительных объектах, а их стоимость существенно превышает стоимость гидравлических или пневматических аналогов.

Как изготовить ручной трубогиб своими руками?

Существует несколько простых и в тоже время эффективных способов изготовить самодельный трубогиб для использования в бытовых целях. Эти способы отличаются между собой по способу сгиба, который может быть либо арбалетным, либо сегментным. В первом случае речь идет о гидравлическом устройстве с самодельной насадкой, длину которой можно подводить под определенный размер и диаметр трубы. С помощью таких устройств, как на фото, легко согнуть металлические трубы круглой формы.

Сегментный ручной трубогиб представляет собой конструкцию с готовым шаблоном определенного радиуса, по которому сгибается труба, выполненная из тонкостенного материала или меди. Сгибание профиля при этом происходит рычажным способом. Такой вид наиболее распространен, так как не требует применения различных схем и наличия специальных деталей (цепных передач, валов). Далее рассмотрим, как изготовить ручной трубогиб самому без применения гидравлики с помощью подручных материалов. Для этого вам потребуется специальный шаблон. Например, соединение из деревянных досок толщиной, примерно равной диаметру трубы, которую необходимо будет согнуть под определенным градусом. Шаблон закрепляется на горизонтальной прочной поверхности.

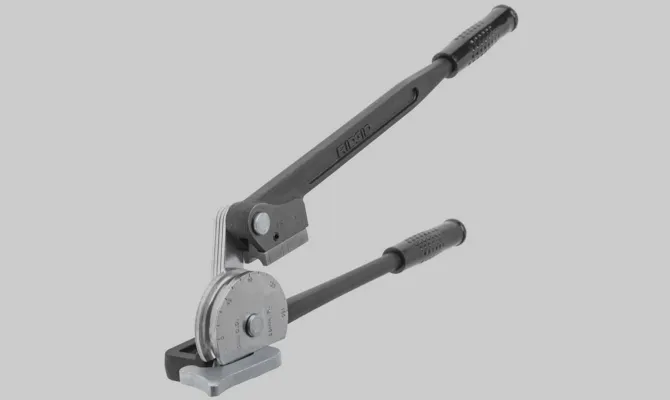

Сегментный ручной трубогиб

Доски выпиливаются под небольшим углом, чтобы в процессе сгибания трубы они не выскальзывали с поверхности дерева. С одной стороны от шаблона по размеру трубы прикручивается деревянный или иной упор. Далее вставляется труба и тянется с одного конца по шаблону. Минусом такой конструкции является неточный радиус сгиба, однако для некоторых видов работ этот показатель может быть в рамках погрешности.  Точно таким же способом шаблон можно изготовить из стальных уголков-крючков, которые следует полукругом расположить на прочной горизонтальной поверхности.

Более сложные и прочные металлические трубы также сгибаются с помощью такой простой конструкции, однако для этого один из краев трубы необходимо будет тянуть гидравлической лебедкой.

Как создать инструмент механического типа?

Несмотря на то, что на рынке представлено множество механических станов для прокатки труб, многие предпочитают изготавливать подобные устройства самостоятельно. Для изготовления механического трубогиба своими руками вам потребуются такие материалы, как:

• металлическая опора с ножками;
• уголок или швеллер для изготовления станины;
• специальные валы или ролики;
• лебедка или механизм цепной передачи;
• направляющая основного вала и рукоятка;
• регулируемые винты и надежные крепления.

Опора и станина для такого станка изготавливаются из металлического профиля и швеллера с уголками путем простой сварки между собой (смотрите фото). Поверх конструкции на равном расстоянии друг от друга следует установить вращающиеся валики, диаметр которых должен точно совпадать с диаметром трубы, которую необходимо согнуть. Валики можно использовать от старых станков на разборках (если совпадет диаметр) или изготовить на токарном станке.

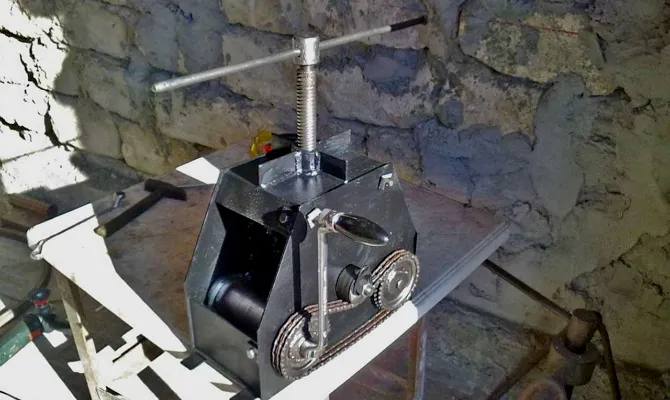

Изготовление механического трубогибного станка своими руками

На валиках лучше всего разместить специальные звездочки, на которые будет крепиться цепь. Она будет приводиться в движение ручным приводом с помощью рукоятки. Вместо третьего, верхнего валика, можно установить конструкцию с использованием автомобильного домкрата, с помощью которого можно регулировать величину давления на профиль и корректировать высоту изгиба.  Таким образом, чтобы согнуть трубу, необходимо аккуратно расположить ее на роликах-вальцах и прижать ее третьим валом, который расположен на шпильке, как показано на видео.

Важно понимать, что от расстояния между валами зависит усилие, которое нужно приложить при прогоне трубы, и минимальный радиус изгиба. Если расстояние больше, то потребуется меньше усилий, но и радиус сгиба будет меньше. Соответственно, при изготовлении такого типа трубогиба лучше следовать заранее приготовленным чертежам.  Для качественного изгиба профильной трубы стандартного размера на таком ручном оборудовании необходимо прокатывать трубу с одинаковой скоростью, как на видео, при этом, если труба имеет шов от сварки, необходимо, чтобы он постоянно находился со стороны внутреннего радиуса. Для того, чтобы сделать изгиб небольшого радиуса, вам потребуется не менее 50 прогонов.

Существуют и другие варианты, как изготовить ручной трубогиб, однако в их основе лежит примерно одинаковый принцип. В случае необходимости постоянно гнуть трубы различного диаметра лучше приобрести электрический станок заводского производства. Цена в данном случае будет выше, но увеличится скорость работы и будет лучше качество готового материала.

Какой лучше купить трубогиб?

Выбор трубогиба зависит от того, какой тип труб необходимо гнуть, и какой радиус гиба требуется. Для небольших работ по домашнему использованию и для работы с мягкими трубами можно использовать ручной трубогиб. Для профессиональных работ или для работы с трубами большого диаметра и высокой прочности могут использоваться гидравлические трубогибы. При выборе трубогиба следует также обратить внимание на качество изготовления и наличие гарантии от производителя.
