Создаем свой дачный туалет — подробный чертеж туалета-скворечника для собственных рук.
Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»
Структура «Скворечника» представляет собой деревянную конструкцию, которая может быть облицована различными материалами. Возможно создание модели с одно- или двускатной крышей. Этот тип туалета устанавливается как надземное сооружение над септиком.
Типовый проект «Скворечника» с размерными параметрами:
| Элемент конструкции | Размер, м |
| Задняя стенка (высота) | 2 |
| Ширина | 1 |
| Передняя стенка (высота) | 2,3 |
| Площадь основания | 1х1 |
При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.
Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка
Материалы для строительства «Скворечника»
Для проведения работ позаботьтесь о наличии:
- рубероида — в количестве 2 м?;
- бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
- дверного блока (2000х900 мм);
- песка;
- вагонки (40 шт., 87х3000 мм);
- обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
- профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
- деревянного бруса (1 шт., 50х50х600);
- комплектующих к двери (шпингалета, петель, ручки);
- крепежных элементов (саморезов, гвоздей);
- материала для финишного покрытия (лакирующего или красящего состава).
Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса
В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).
Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»
Инструкция к строительству «Скворечника» (пошаговое руководство):
организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича ;
Туалет «Скворечник», фото 2: устройство технологического отверстия в полу
- строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
- монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
- строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.
Туалет «Скворечник», фото 3: обшивка внешних стен конструкции
Заключительные работы по созданию «Скворечника»
К заключительным работам относятся следующие этапы:
- формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
- монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
- обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
- нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.
Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли
При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.
Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.
Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками
Строительство туалета с выгребной ямой
Если вы строите такой туалет для дачи своими руками — пошаговая инструкция начинается с устройства накопителя.
Рытье котлована. Его объем обычно рассчитывается, исходя из условий использования (количество людей, периодичность и длительность посещений дачного участка и пр.). Обычно котлована глубиной 2 метров бывает вполне достаточно. Сечение такой ямы – квадрат со сторонами в 1 метр или круг диаметром один метр. Эти параметры можно немного увеличить с учетом необходимости укрепления стен ямы.
Выполнение дна. Самым простым способом может стать засыпка дна щебнем или гравием. Однако такой способ не исключает частичного проникновения отходов из туалета в почву. Если грунтовые воды расположены на участке близко к поверхности земли , дно лучше выполнить непроницаемым, например, залив его бетонным раствором.
Укрепление стен. Укрепить стены выгребной ямы под туалет на даче своими руками можно кирпичной кладкой, бетонными кольцами или бетонным раствором, используя технологию заливного строительства (раствор постепенно, не более 50 см в высоту за раз, заливается в опалубку)
Во всех случаях важно обеспечить герметичность конструкции (заполнить швы между кольцами, избегать пропусков при выполнении кирпичной кладки). Для защиты поверхностных вод на участке от попадания в них нечистот стены можно оштукатурить или покрыть гидроизоляционным слоем для большей надежности.
После этого над ямой воздвигают выбранную конструкции домика. Чаще всего в таких случаях устраивается деревянная конструкция.
Схема деревянного туалета
Строительство деревянного домика пошагово
- Разметка прямоугольника будущего домика на местности и обустройство столбчатого фундамента. Для этого в отмеченных углах строят из кирпича опорные столбы, которые впоследствии покрывают гидроизоляционным материалом (например, рубероидом).
- Подготовка деревянных балок для каркаса: раскрой, грунтовка (возможно, с предварительной пропиткой противогнилостными составами), покраска. Тщательная подготовка деревянных элементов конструкции защитит их от влаги и продлит срок службы постройки.
- Сборка рамы и установка ее на фундаментные столбы.
- Установка на раму с помощью металлических пластин и болтов вертикальных опор. Положение каждой из них необходимо проверить уровнем перед тем, как выполнить жесткое крепление.
- Монтаж дверных вертикальных стоек с проверкой уровнем.
- Монтаж балок для крыши.
-
Установка дополнительных вертикальных балок между опорами для удобства обшивки (при необходимости).
- Обустройство кровли туалета – настил рубероида и установка шифера, профнастила или другого кровельного покрытия.
- Наружная обшивка каркаса (материалом для этих целей могут служить доски или вагонка). Оптимальный шаг при обшивке досками – 15 см.
- Обшивка каркаса изнутри.
- Установка подиума-сидения с вырезанным отверстием. Для этих целей внутри домика над ямой собирается еще одна каркасная конструкция соответствующей формы.
- Сборка и навешивание двери.
- Подведение электропроводки и установка светильника и выключателя для удобства посещения туалета в сумерках или ночью.
- Выполнение отверстия над дверным полотном для естественного освещения днем.
- Установка сидения с плотно прилегающей крышкой на подиуме. Закрытая крышка снизит вероятность появления неприятных запахов.
При постройке туалета на даче выгребная яма может выходить за его пределы с задней стороны и оснащаться крышкой для удобства очистки

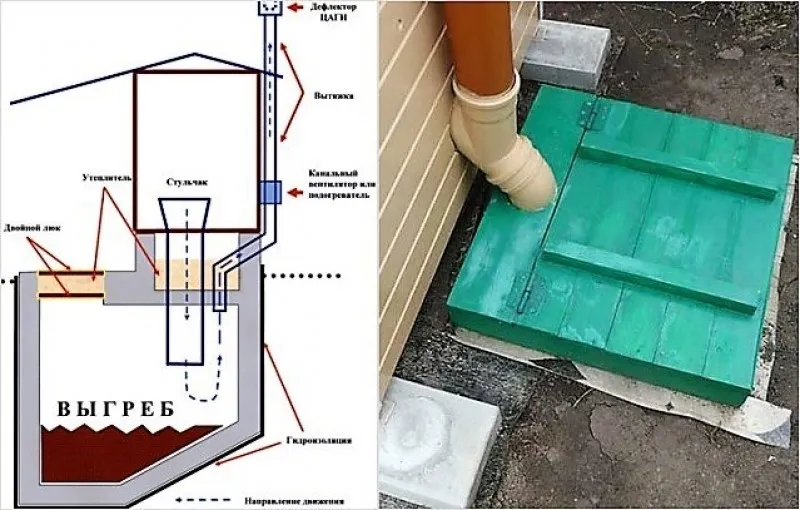

Вентиляция туалета
Несмотря на то, что правильное устройство дачного туалета своими руками позволяет минимизировать появление неприятного запаха , а многие модели исключают возникновение гнилостных процессов в массе отходов, туалет на даче, сделанный с выгребной ямой, или другая конструкция должны обеспечиваться вентиляцией.
Вентиляционная труба заводится в накопитель не менее, чем на 15 см. Для этих целей хорошо подходят легкие и прочные пластиковые канализационные трубы диаметром 100 мм . Для устойчивости их крепят с наружной стороны на стене строения при помощи металлических хомутов. Вентиляционная труба должна возвышаться над крышей примерно на 50 см. Защита вентиляционной трубы от дождя и мусора происходит при помощи установленного на конце трубы дефлектора.
Выбор конструкции
Современный дачник стремительно меняет свои привычки. Хозяева дачных участков не собираются отказываться от привычного городского комфорта, и все чаще задумываются, как обустроить дачный туалет на улице. Веяния времени затронули и такую прагматичную тему, как выбор конструкции дачного туалета. Появление вариантов, альтернативных выгребной яме, не просто модная тенденция, а следствие следующих процессов:
Из-за роста населения и ухудшения экологической обстановки санитарно-гигиенические требования становятся более жёсткими. Традиционная выгребная яма все реже вписывается в нормы.
Без должного ухода Источник ferlach.at
На первый план выходит качество жизни. Важным становится не только комфорт, но также и эргономика, и внешнее оформление, дизайну дачного туалета также уделяют больше внимания.
Эксклюзив Источник oferteo.pl
Развиваются и дешевеют технологии переработки и нейтрализации отходов, благодаря чему многие из них стали доступными в быту.
Компактные модели для дачного участка Источник tvojdizajn.ru Прежде, чем выбирать место, необходимо определиться с типом конструкции. По большому счету, существует два варианта: с выгребной ямой или без неё. В последнем случае выбирать придётся одну из моделей биотуалетов.
С зелёной дверью Источник avocadogreenmattress.com
Даже сторонники традиционного, проверенного временем решения не всегда могут воспользоваться мудростью предков. Окончательный выбор зависит от места залегания грунтовых вод. Если они проходят на глубине 2,5 м и ниже, вопрос как обустроить туалет на даче недалеко от дома решается в пользу конструкции с выгребной ямой. Если вода поднимается выше 2,5 м, выбирают более прогрессивный вариант.
С видом на окрестности Источник player.hu
При обустройстве выгребного туалета выкапывают яму глубиной до полутора метров. Её стены и дно обязательно герметизируют с помощью ж/б колец, бетона или кирпича. Такая конструкция требует регулярной очистки, может стать источником загрязнения грунтовых вод, а её негерметичность уверенно снижает качество жизни владельцев участка.

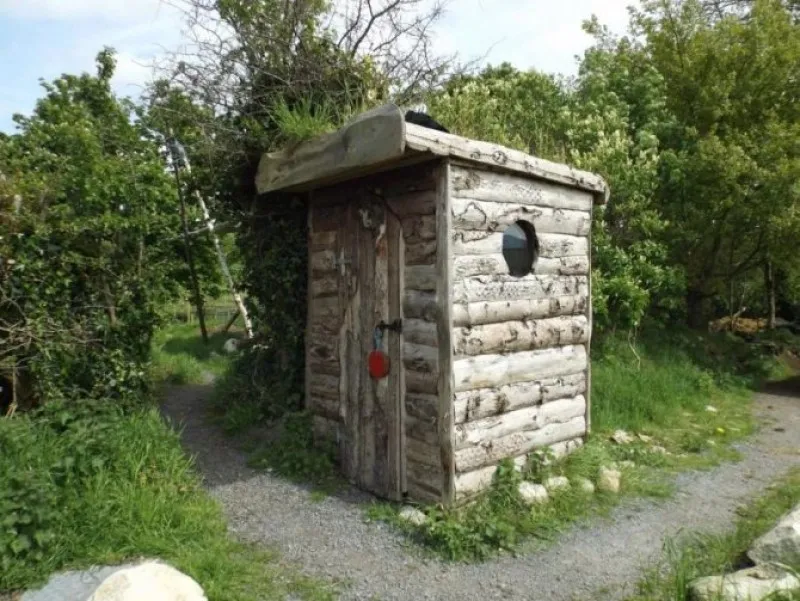

Из горбыля Источник wp.com
Альтернативой для дачных участков являются следующие виды конструкций:
Биотуалет или компостный (торфяной) туалет. Отходы собираются в контейнер с отделением жидкой фракции. После каждого использования в ёмкость насыпают слой органического наполнителя (торф, опилки). Минус – отсутствие полной герметичности и необходимость покупки компостных смесей, плюс – получение экологичных удобрений для сада.
Торфяной туалет Источник insales.ru
Химический туалет. Отходы не разлагаются, а консервируются, для чего используются специальные химические реагенты.
В белом цвете Источник cottagelife.com Обе конструкции не занимают много места, просты в установке, комфортны и безопасны в использовании, что особенно важно, если на даче живут дети и пожилые люди. Они имеют неограниченный срок эксплуатации, их можно разместить в отдельном сооружении, в пристройке или в жилом помещении
С контрастными деталями Источник promstroy-torg.ru
Виды конструкций туалета
По своему устройству уборные делятся на такие типы:
С выгребной ямой
Самое незамысловатое решение: роется яма глубиной до 2-х м, а поверх нее устанавливается кабинка. При таком исполнении нечистоты будут просачиваться в грунт, чем и обусловлены предъявляемые к месторасположению этих туалетов высокие требования.
Дачный туалет с выгребной ямой
Туалет с выгребной ямой можно строить только в том случае, если грунтовые воды на участке не поднимаются выше глубины в 2,5 м.
Заполненную яму нужно либо засыпать, предварительно демонтировав кабинку, либо опорожнить при помощи ассенизационной машины.

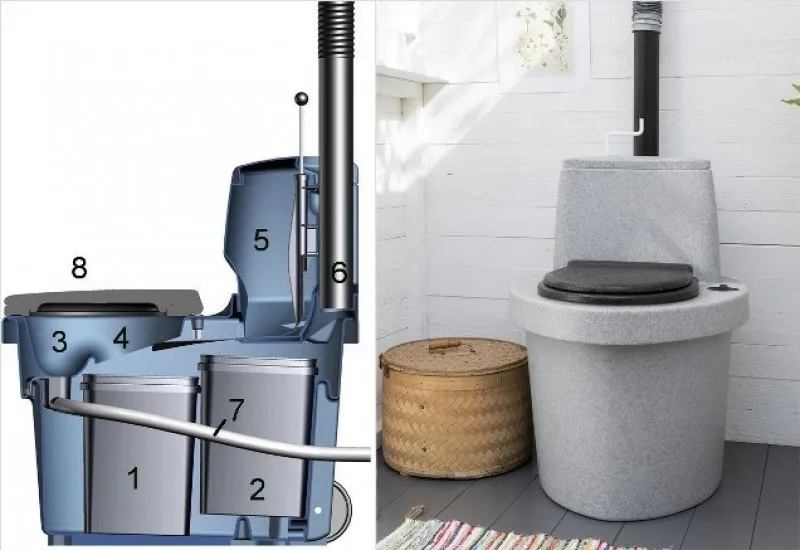

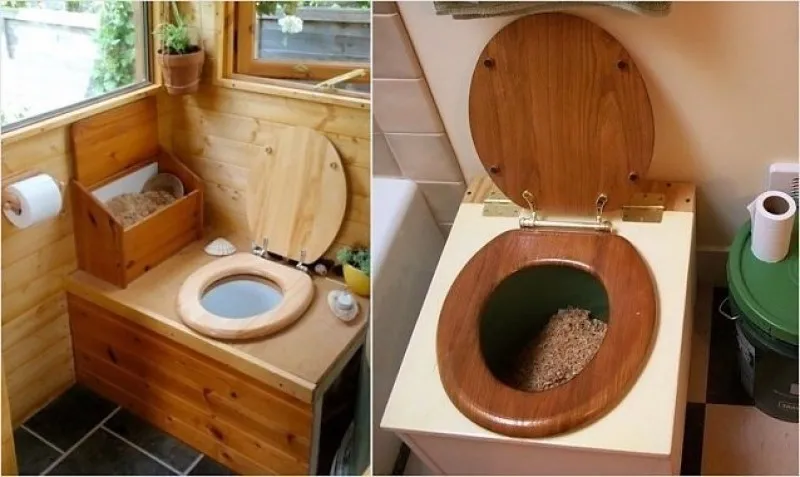

Пудр-клозет
В этом варианте отходы сбрасываются не в яму, а в расположенную внизу емкость. После каждого посещения их нужно присыпать небольшим количеством торфа, золы или опилок, то есть «припудрить», чем и обусловлено название данного сооружения.
Присыпка, во-первых, не дает распространяться неприятным запахам, а во-вторых, ограничивает поступление к отходам кислорода, вследствие чего те по прошествии особых биохимических процессов могут быть использованы в качестве удобрений.
Пудр клозет без выгребной ямы для дачи
Поскольку стенки накопительной емкости являются непроницаемыми, к размещению пудр-клозета предъявляются намного менее строгие требования.
Допускается даже установка в доме — при условии, что он (туалет) будет по всем правилам оборудован вентиляцией. По этой же причине минимальная глубина залегания грунтовых вод (в течение года она постоянно колеблется) не имеет значения.
Люфт-клозет
В этом варианте тоже имеется накопительная емкость с непроницаемыми стенками, но она находится в стороне от туалета и соединяется с ним сточной трубой. Для функционирования такого туалета требуется подключение к водопроводу, так как ему нужен смыв. Содержимое емкости по мере заполнения откачивается.
Обычно для накопления стоков используют не просто емкость, а септик — сооружение, в котором сточные воды проходят несколько ступеней очистки. В результате на выходе получается относительно чистая вода, которую можно без опасений сбрасывать в грунт. Благодаря удалению воды, необходимость откачивать оставшийся в септике осадок возникает реже.
Сам же туалет в этом случае также может быть размещен в доме.
Биотуалет
Это самый дорогой вариант туалета, но и наименее хлопотный. Обычно выпускается в готовом виде, то есть кабинку владельцу строить не придется. Отходы в грунт не попадают, так как накапливаются в специальной емкости. При этом проблема их утилизации может решаться по-разному:
- при помощи специального наполнителя, который нужно периодически менять;
- при помощи химических реагентов или особых микроорганизмов;
- при помощи электрооборудования: просто высушиваются компрессором (в компостирующих биотуалетах), после чего их можно использовать в качестве удобрений; либо сжигаются нагревателем за 40 – 70 мин. (вместе с бумагой).
Жидкостный биотуалет для дачи
Мы рассмотрим наиболее распространенный вариант — туалет с выгребной ямой.
Где разместить сооружение
При выборе участка для постройки такой конструкции нужно учитывать сразу несколько важных показателей. Для начала нужно будет определить, будете ли вы создавать уборную с выгребом либо же вам понадобится другая конструкция. На этом этапе строительства нужно учитывать уровень прохождения подземных вод. Если же они проходят на глубине ниже 250 сантиметров, можете смело создавать уборную с выгребной ямой. Если же подземные воды проходят на отметке выше 250 сантиметров, то от создания выгреба будет лучше отказаться.
Нужно уделить особое внимание эстетической составляющей строения. В этом случае нужно найти золотую середину — туалет всё-таки считается личным местом человека, но и выстраивать его в труднодоступном месте также не нужно, так как в этом случае до него можно и не успеть дойти
При выборе подходящего участка для строительства нужно обращать особое внимание на санитарные нормы
В особенности важно это при создании выгреба. Если полученная яма будет негерметичной, отходы жизнедеятельности просто пройдут в подземные воды, что может отрицательно сказаться на всех высадках на садовом участке
Да и пить такую воду в дальнейшем будет опасно для здоровья
Если полученная яма будет негерметичной, отходы жизнедеятельности просто пройдут в подземные воды, что может отрицательно сказаться на всех высадках на садовом участке. Да и пить такую воду в дальнейшем будет опасно для здоровья.
Туалет с выгребом лучше располагать на расстоянии от 12 до 14 метров от жилого строения. Также нужно помнить и о соседях. Минимально допустимое расстояние между выстроенным туалетом и границей соседнего дачного участка должно быть не меньше 1.5−2 метров. Более близкое расположение постройки может не понравиться соседям.
Очень важно, чтобы туалет строился на максимально возможном расстоянии от колодцев и скважин. Оптимальным можно назвать расстояние в 20−30 метров
От садового туалета также могут исходить разные неприятные запахи, поэтому при подборе участка под строительство нужно обратить внимание на такой параметр, как роза ветров, которая будет характерна именно для вашего региона проживания. Также туалет на улице нужно будет регулярно чистить
Дачный туалет из кирпича
Если вы планируете пользоваться дачным туалетом на протяжении многих лет, да ещё и желаете хорошенько утеплить его, то есть смысл отказаться от древесины и использовать более долговечный материал – кирпич. Да, времени и сил на строительство своими руками уйдет больше. Зато и результат не разочарует.
Для работы потребуются такие материалы, как:
- бетон,
- дверь,
- кирпичи,
- брус сечением 30×30-40×40 мм,
- кровельный материал (шифер, ондулин, черепица, рубероид или любой другой).
Когда всё необходимое есть под рукой, следует изучить чертежи и фото, после чего начинать строить подходящий туалет своими руками .
В первую очередь обустраивается выгребная яма. Как сделать её расскажем чуть позже. После завершения этой работы необходимо позаботиться о фундаменте. Ведь кирпичный туалет весит немало, поэтому без надежного основания тут никак не обойтись.
По периметру будущего туалета выкапывается траншея глубиной в 40-50 см и шириной примерно на 10-15 см больше ширины стен самой постройки. На дно засыпается песок. Он выравнивается и обильно увлажняется. Сюда же устанавливается опалубка (использовать можно фанеры, прямой шифер, доски, горбыль или любой другой материал). На пучинистом грунте фундамент придется армировать. Сделать это несложно – достаточно связать простейший каркас из четырех прутов арматуры и установить в опалубку. Затем туда же заливается бетон. Нужно дать ему набрать твердость хотя бы пару недель, после чего можно приступать к строительству дачного туалета из кирпича.
На бетонное основание укладывается раствор, который тщательно выравнивается, а поверх него устанавливают кирпичи
Важно проверить, чтобы первый ряд был ровным – желательно использовать уровень. Даже небольшие погрешности могут привести к тому, что каждый следующий ряд будет более неровным
Оптимальный размер туалета – от 120×120 до 140×140 см при высоте 200-220 см.
Когда первый ряд кирпичей уложен, на краях натягивается тонкая, прочная нить – это облегчит укладку следующих рядов, позволяя выравнивать каждый камень.
При укладке не стоит забывать про дверной проем – его размер должен быть около 180-200 см высотой и 60-80 см шириной. На противоположной стене желательно оставить небольшие окошки для вентиляции. Впоследствии их можно застеклить или же просто оставить такими же.
Крышу лучше сделать односкатной. На кирпичный каркас укладывается обрешетка из бруса. Если используется шифер или черепица, то материал укладывается на брус. При использовании рубероида или ондулина, на брус укладывается лист фанеры, а кровля монтируется поверх него.
Садовый туалет из кирпича построен, причем своими руками, без привлечения специалистов !
Уличный туалет для дачи из ОСБ плиты своими руками – фото и чертежи
Пожалуй, самый простой способ построить достаточно удобный для летнего использования дачный туалет – использовать плиты ОСБ. Они дешевы, легко поддаются обработке и подогнать их под размеры конкретной постройки не составит труда.
Фундаментом на прочной почве вообще можно пренебречь, а если и устраивать его, то самый простой, столбчатый или же на кирпичах.
В первую очередь собирается каркас. Для этого нужно взять прочный брус – желательно сечением от 40×40 мм или больше. В основание укладывается квадрат размером от 120×120 до 140×140 см. Крепить брус между собой можно при помощи гвоздей или шурупов-саморезов. Если выгребная яма большая и находится почти под всей площадью туалета, есть смысл сделать обрешетку – добавить ещё несколько брусьев в середину квадрата.
К основанию крепится вертикальный брус высотой 200 см. В верхней части собирается ещё один квадрат по площади точно совпадающий с основанием – дополнительный пояс жесткости. Уже к нему под углом следует прикрепить основание для будущей крыши – классический треугольник.
Каркас готов. Осталось только обшить его листами из ОСБ плит. Выпилить подходящий по форме и размеру при помощи ножовки или электролобзика не составит труда. Кровля также может быть выполнена из ОСБ плиты, но для гидроизоляции следует защитить его кусками рубероида или шифера. Первый можно наплавить или закрепить мелкими гвоздями, а второй – при помощи шурупов.
Как сделать туалет из досок для дачи с выгребной ямой
Для возведения дачного туалета используются различные материалы. Наибольшее распространение получили доски.
Процесс строительств в данном случае выглядит следующим образом:
1. Выкапывается выгребная яма достаточно объема. Чаще всего около 2 – 2,5 кубов. Ее формируют таким образом, чтобы какая-то часть оказалась за пределами кабинки. Дно ямы стоит сделать с небольшим уклоном в сторону будущего выгреба. Чтобы обеспечить достаточный уровень герметизации, выгребную яму стоит обложить кирпичом , блоками или другими материалами;
2. Готовится фундамент по туалет. Для этой цели можно использовать песчано-цементные блоки, которые заполняют цементом и слегка заглубляют;
3. Изготавливается нижнюю обвязку туалетной кабинки. Для этой цели используется доска размером 100 на 50. Нарезаются элементы нужной длины. Обычно по 1 метру. Для соединения досок между собой используются монтажные уголки. Тщательно выверяется пространственное положение каждого элемента и равенство диагоналей. Нижнюю обмазку обрабатывают составом, предотвращающим гниение древесины;
4. Нижнюю обвязку устанавливают на фундамент, предварительно уложив гидроизоляцию, и крепят к основанию;
5. Собирают каркас будущего туалета, используя бруски размером минимум 40 на 60 мм. Высота вертикальных стоек отличается: два по 2 м, два – по 1,8 м. Это позволяет сформировать необходимый уклон у кровли. Закрепляются горизонтальные планки и собирается кровля. Для обеспечения достаточной жесткости устанавливаются раскосы;
6. К нижней обвязке крепятся брусы, на которые будут укладываться доски пола толщиной минимум 25 мм. Все элементы обрабатываются защитным средством. Каркас обшивается досками толщиной 25 см. Для крепления используют гвозди. Вырезается отверстие подходящего размера. При желании монтируется стульчак подходящей конфигурации;
7. Из брусков размером 40 на 60 мм изготавливается каркас двери. Обшивается досками. Готовая дверь навешивается на петли. Обязательно предусматривается зазор между створкой и стенками. Крепятся ручки, защелки;
8. Монтируется кровля. Укладывается кровельный материал, например, профнастил;
9. К нижней обвязки крепится доска. Выполняется обсыпка.
Какой вид туалета выбрать?
По способу устройства выделяют 3 основных вида дачных туалетов.
Стандартный вариант дачного клозета с ямой под ним. Главный минус этого решения — сложности с выбором места, ведь все правила СНиПов относятся в первую очередь к туалетам с выгребной ямой, т.к. не полностью герметичная конструкция приводит к заражению грунтовых вод, почвы и всем вытекающим отсюда проблемам.
Еще один недостаток — запах из выгребной ямы . Чтобы от него избавиться придется регулярно чистить внутренности (при помощи бактерий или ассенизатора), а также ухаживать за самой кабинкой: например, красить, выводя въевшиеся пары.
Зато большой объем емкости выгребной ямы позволяет пользоваться таким строением всей семьей, не переживая о переработке отходов.
Пудр-клозет
Главное отличие от выгребного дачного туалета — непосредственное отсутствие септика. Соответственно, данный вариант более экологичный в сравнении с первым: нечистоты не попадают в грунтовые воды, а при выборе площадки для размещения придется учитывать только возможность неприятного запаха.
Конструкция подобного уличного туалета достаточно проста: кабинка, стульчак с крышкой на платформе, емкость для сбора отходов непосредственно под сиденьем. А главное — бачок с присыпкой: здесь она вместо воды. В качестве присыпки чаще всего используют опилки, специальные соли или торф.
В условиях дачного хозяйства торфяной туалет практичнее: в нем не только абсорбируется неприятный запах, но и происходят скоростные процессы гниения. После заполнения емкости содержимое перекладывается в кучу с компостом и используется в качестве удобрения.
Пудр-клозеты зачастую оборудуют примитивной системой вентиляции. Вентиляционная труба крепится непосредственно к емкости и выводится наружу. Благодаря чему оставшиеся неприятные запахи распространяются не по кабинке, а рассеиваются на улице.
Биотуалет
Пластиковые кабинки синего, серого или зеленого цвета, известные на территории СНГ как биотуалеты, во всем мире имеют другое название — химические. И последнее как нельзя лучше характеризует принцип работы конструкции .
Химические дачные туалеты представляют собой «замкнутый» унитаз, состоящий из 2 бачков: верхнего со стульчаком и нижнего — санитарный бак со специальной жидкостью. Вода со специальными добавками эффективно избавляет от запахов, за 20-30 часов разлагает фекалии до однородной массы без запаха. Пластиковый каркас также не впитывает запахи, к тому же его легко мыть (можно даже производить очистку внутри при помощи шланга или автомобильной мойки).
Отсутствие выгребной ямы и сильных запахов позволяет установить туалет на даче абсолютно в любом месте — в том числе непосредственно у жилого дома.
К сожалению, у химической технологии есть и недостатки: формальдегиды или другие химические вещества, отвечающие за разложение нечистот перечеркивают все удобство кабинки. Дело в том, что отходы регулярно нужно куда-то выливать, но делать это в грунт или дачную компостную кучу нельзя: химикаты отравят все вокруг. Поэтому все-таки придется обзавестись септиком или герметичной выгребной ямой, а также регулярно вызывать ассенизаторов.
Еще один минус в самом пластике — стенки выгорают на летнем солнце, трескаются от зимнего мороза. Через короткое время туалет на даче потеряет привлекательный внешний вид.
Разновидности
Существует несколько видов туалета для дачи.
С выгребной ямой
Это самый простой и распространенный вид уличного летнего туалета. В земле делается углубление около 1,5–2 м, над которым устанавливается небольшое деревянное сооружение. Отходы накапливаются в этой яме, а со временем, ферментируясь, разлагаются. Если яма наполняется слишком быстро и содержимое не успевает разлагаться, можно прибегнуть к помощи ассенизаторской машины. Деревянный домик может быть выполнен в оригинальном дизайне, чтобы украсить участок, например, он может выглядеть как «Теремок» или «Мельница».
Люфт-клозет
Это одна из разновидностей предыдущего варианта. Строят такой туалет чаще всего примыкающим к дому или к другим отапливаемым сооружениям на участке, например, с хозблоком. Его конструкция включает в себя приемную воронку, сточную трубу, выгребную яму и вентиляцию – люфт-канал для вытягивания воздуха. Чтобы воздух проходил по каналу, его для этого располагают около дымохода. Продвигаясь по сточной трубе, воздух попадает в нагреваемую часть дымохода, а затем наверх к специальному отверстию для вентиляции. Несомненным плюсом является то, что такой туалет – теплый и может использоваться в зимнее время года.
Пудр-клозет
Его конструкция не предусматривает выгребную яму. Углубление под туалетом представлено в виде бочки. Этот вариант подойдет для участков с высоким расположением внутренних вод, где нет возможности вырыть яму. Для нейтрализации запахов используются зола, опилки, торф, ими посыпаются нечистоты по необходимости, «припудриваются». По мере заполнения бочки, ее нужно опорожнить. Перемешав нечистоты с торфом, их впоследствии можно использовать как удобрение.

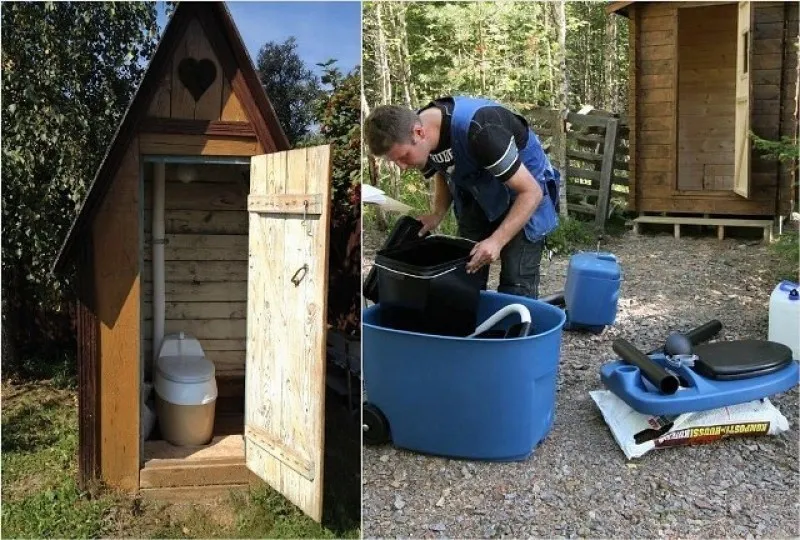

Торфяной туалет
По своему устройству напоминает пудр-клозет, поскольку предполагает использование торфа для нейтрализации запахов. Конструкция представляет из себя обычный унитаз, наполнителем которого является торф. Вместо труб используется специальная емкость, которая накапливает отходы. Установить такой вариант можно как на территории дома, так и в специально оборудованном домике на участке
Для нейтрализации запахов важно обеспечить постройку вентиляционным отверстием
Биотуалет
Самый простой вид обустройства дачного туалета. Это переносная кабинка, имеющая емкость со специальным средством для перерабатывания отходов.
Туалет с химическим наполнителем
Похож на предыдущий мобильный вариант, но в этом случае для утилизации отходов используется не био-наполнитель, а химическое вещество. Его нельзя впоследствии использовать для удобрения почвы.
Главный фактор, по которому делается выбор из существующих вариантов – глубина прохождения грунтовых вод. Если их уровень проходит на глубине более, чем на 2,5 м, даже когда идут дожди или паводки, установить можно любой из видов. Если уровень вод выше, чем эта отметка, лучше не выбирать варианты с выгребной ямой.
Варианты конструкции наземной части
Туалет на даче может по желанию владельца выглядеть как:

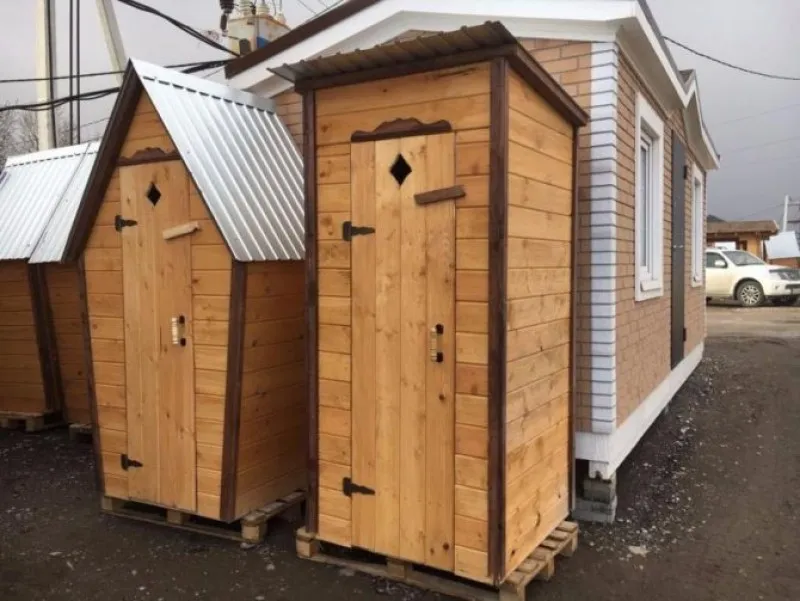

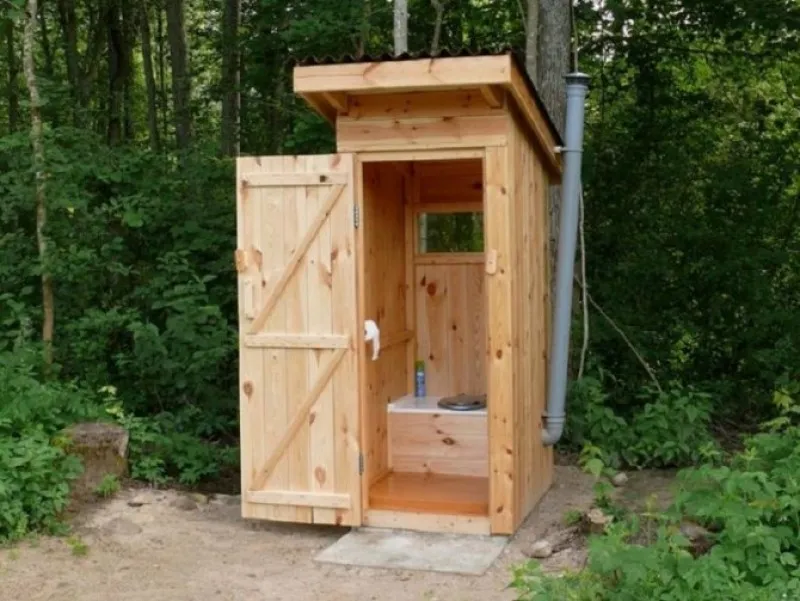

1 Скворечник. Деревянная постройка с односторонней покатой крышей. Самая простая и дешёвая конструкция , которая не обеспечивает уровень комфорта
Конструкция «Скворечник»

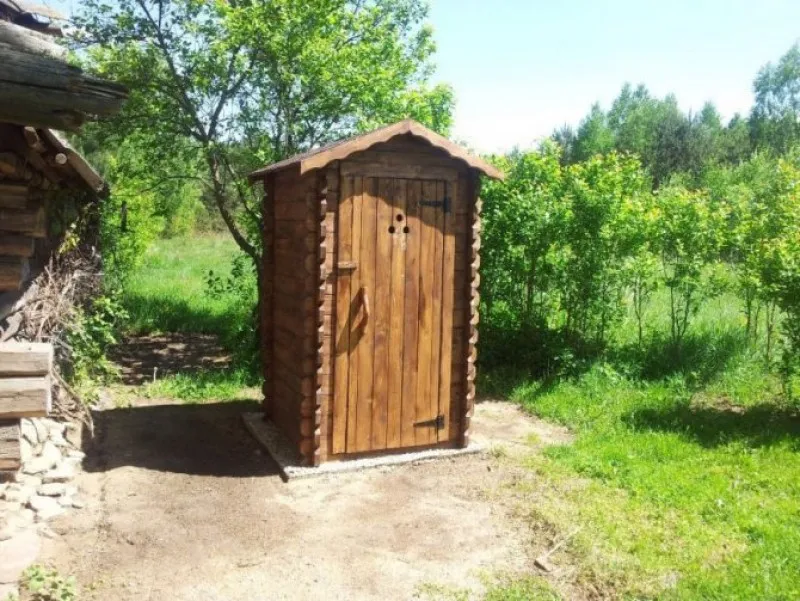

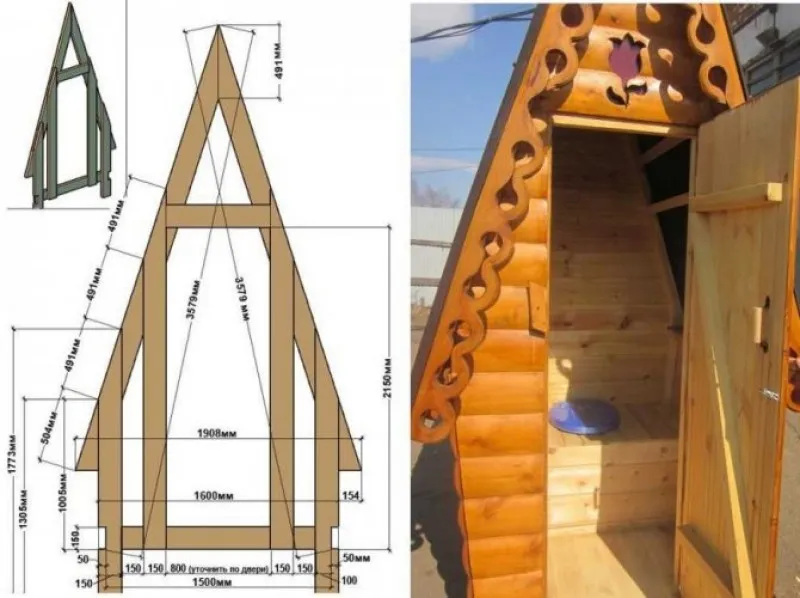

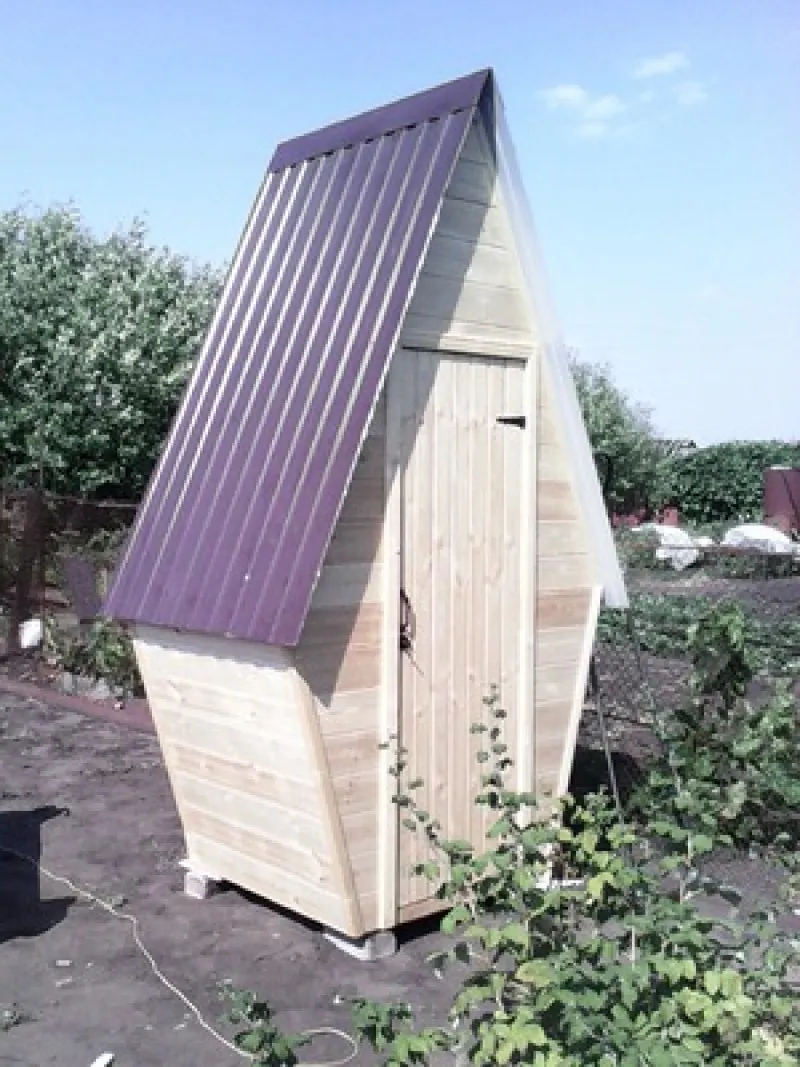

2 Теремок (избушка). Строение с двумя острыми скатами крыши, которое хорошо теплоизолировано за счёт своей необычной формы
«Теремок»

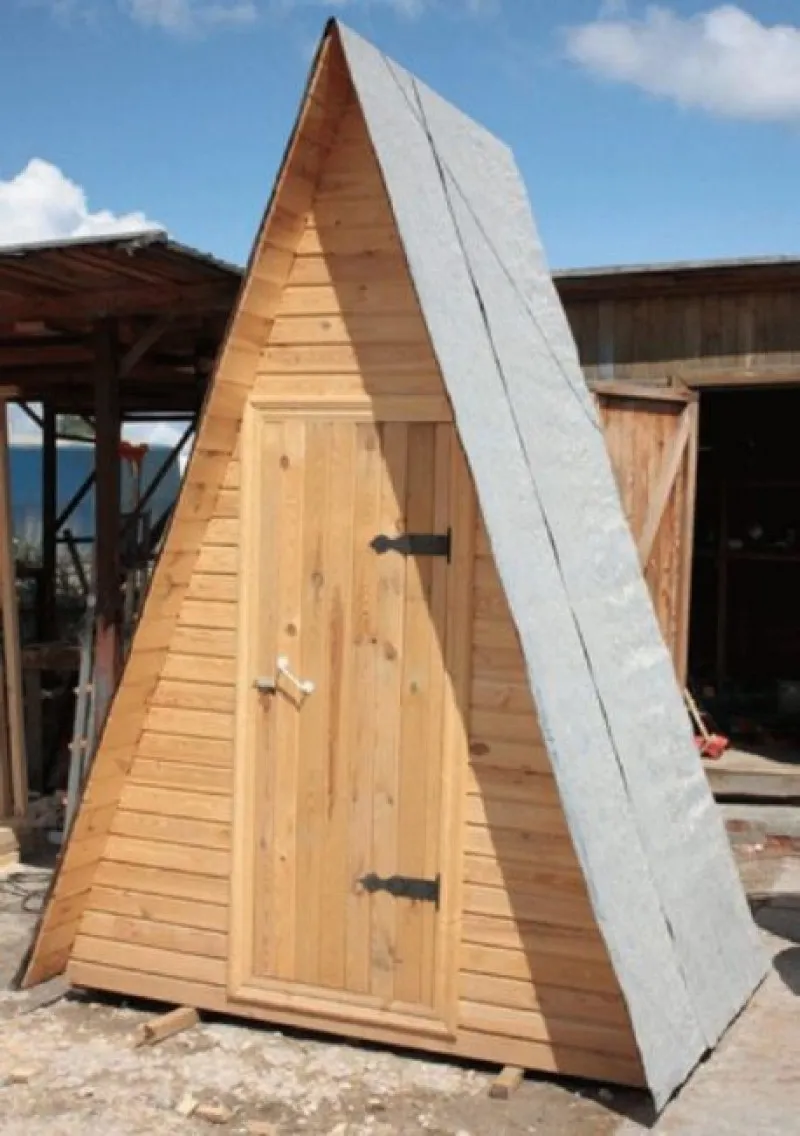

3 Треугольник (шалаш). Одна из самых распространённых форм, с высокой влагоустойчивостью благодаря двускатной крыше. Такому строению не страшны даже сильные порывы ветра
«Шалаш»
4 Домик. Комфортный вариант, где достаточно места для человека. Отличается повышенной прочностью
«Домик»

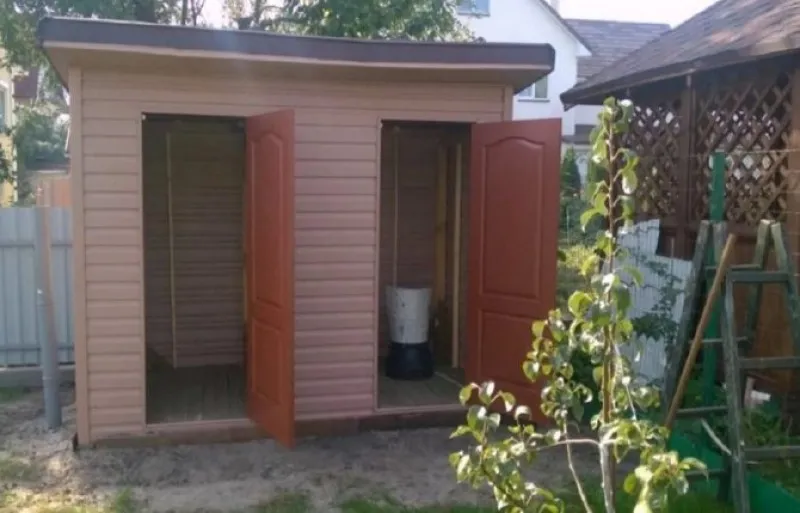

Популярны и довольно необычные конструкционные решения в виде двухместной санитарной постройки либо санузла, совмещённого с уличным душем.
Санузел, совмещённый с душем
Выбор наземной части туалета зависит от нескольких параметров:
- вес постройки (не должна быть тяжёлой, чтобы грунт не просел и не провалился)
- укрепление фундамента
- предполагаемая частота использования
- материал для строительства (лучше всего подходят дерево, пластик, профнастил)
- наличия готовой схемы постройки либо возможности её изготовления
- финансовая возможность обслуживания и чистки

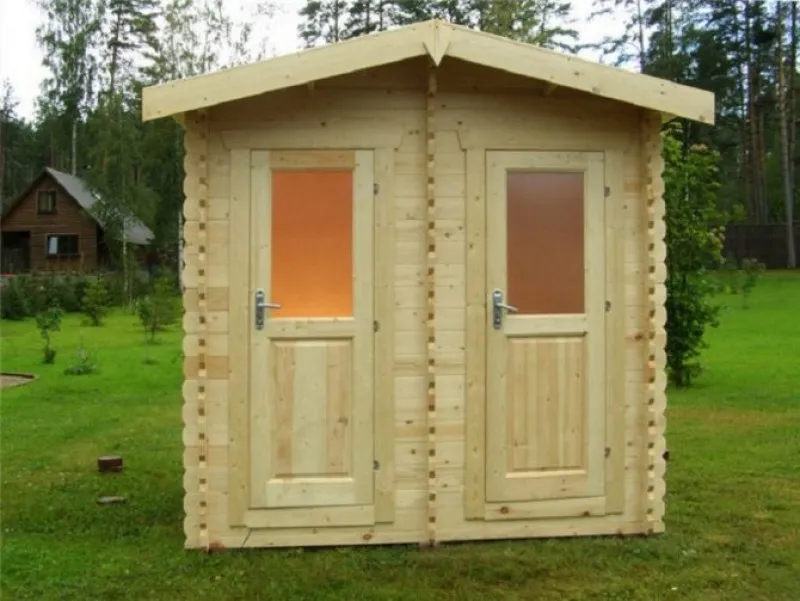

Двухместный туалет
Стандартные размеры туалетного строения, в котором человеку удобно находиться и стоя, и сидя:
- Высота 2,2–2,3 м
- Ширина – 1–1,2 м
- Глубина – 1,4 м
Конструкции уличных туалетов
По способу утилизации нечистот эти сооружения делят на три типа:
- Пудр-клозеты;
- Туалеты с выгребной ямой (септиком);
- Ватерклозеты.
Первый вид уличного туалета прост в обустройстве и эксплуатации. Его основная часть – сидение (стульчак), под которым установлена извлекаемая емкость. После каждого посещения в нее совком насыпают торфяную смесь, которая поглощает жидкость и неприятные запахи.
Существенный недостаток данной конструкции – небольшая емкость ведра. Для тех, кто редко посещает дачу, пудр-клозет оптимален. Если же вы планируете проводить на своем участке выходные дни или ваша семья насчитывает более трех человек, то придется часто опорожнять контейнер.
Усовершенствованный вариант пудр-клозета – торфяной биотуалет, предлагаемый сегодня на рынке. Он состоит из пластикового корпуса, внутри которого размещается одна или две емкости. Сверху устанавливается бачок с торфяной смесью и дозатором.
Для устранения неприятного запаха конструкция снабжается вытяжной трубой, выводимой на крышу кабинки. Опорожнять контейнеры в таком туалете приходится не чаще одного раза в неделю. Это достигается благодаря разделению жидкой и твердой фракции отходов.
Жидкость при пользовании биотуалетом поступает в воронку, размещенную в передней части корпуса и отводится по трубке в грунт или пластиковую емкость, расположенную на улице. Плотные фракции нечистот накапливаются во внутреннем контейнере.
Несмотря на преимущества торфяного туалета перед классическим пудр-клозетом (преобразование отходов в удобрение, хорошая вентиляция и увеличенный срок пользования) многие дачники выбирают вариант с выгребной ямой (септиком). Ее устройство обходится дешевле покупки «продвинутого» биотуалета, а периодичность очистки составляет 1-2 раза в год.
При этом следует помнить о двух серьезных проблемах, которые выгреб может преподнести своим владельцам при неправильном строительстве:
- Заражение почвы болезнетворными бактериями;
- Неприятный запах.
Недостаточно просто выкопать большую яму в земле и поставить над ней клозетную будку. Емкость с нечистотами должна быть надежно изолирована от грунта. Лучше всего для этой цели подходит бетонный резервуар, обработанный гидроизолирующей пропиткой.
Второе условие – внесение в выгребную яму специальных бактерий. Они быстро разлагают нечистоты, обеззараживают их и устраняют запах. Сухие концентраты бактерий для септиков и выгребных ям сегодня можно купить в любом хозяйственном супермаркете.

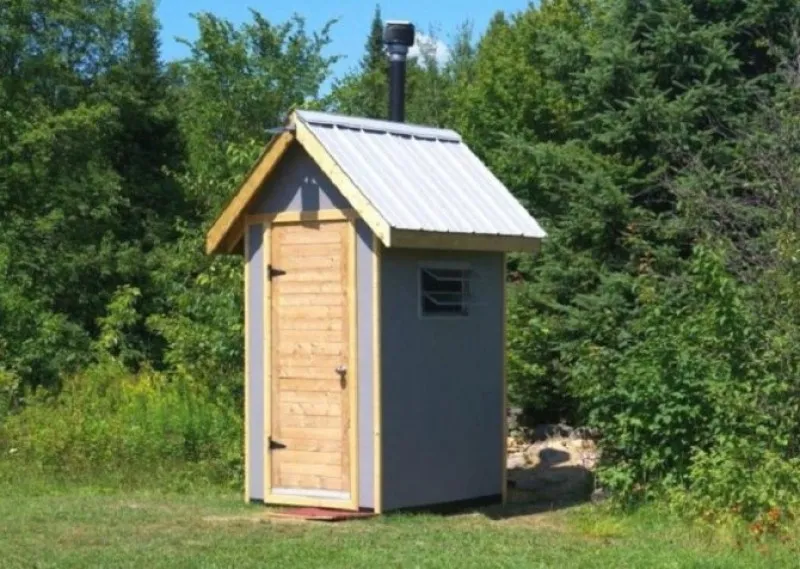

Конструкцию люфт-клозета (воздушного туалета) нельзя назвать слишком сложной. Его основная часть – бетонированная яма с отверстием. На ней устанавливается будка. Для исключения неприятного запаха на ее задней стенке размещается вытяжная труба. Ее нижний конец находится в яме, а верхний возвышается над крышей. Из-за перепада высоты образуется тяга. Воздух из кабинки всасывается в яму и по трубе выбрасывается в атмосферу.

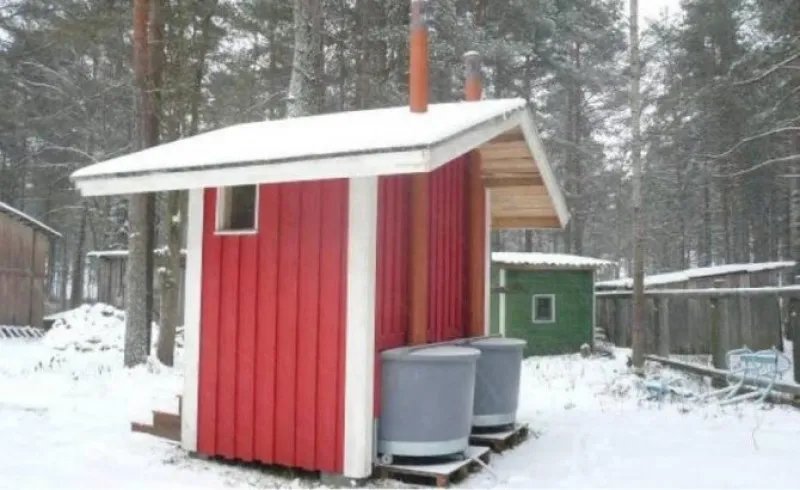

Еще один популярный вариант туалета для дачи – ватерклозет. Его основная часть — всем хорошо знакомый унитаз со сливным бачком. В нем находится водяной замок, исключающий возможность выхода запаха из ямы в кабинку. К сожалению, без отопления пользоваться такой системой невозможно, поскольку в зимнее время вода в унитазе и бачке замерзает. Поэтому данная конструкция рассчитана на теплый сезон.
С наступлением теплых дней емкость на крыше будки наполняют водой. Отводной канал подключают к септику через тройник, снабженный вертикальной вентиляционной трубой.
Как называются чертежи на которых изображают мосты и дороги?
Чертежи мостов и дорог могут иметь различные названия в зависимости от их назначения и характеристик. Некоторые из них:
-
Проектная документация — это набор чертежей, спецификаций и технических условий, необходимых для проектирования мостов и дорог.
-
Типовые проекты — это стандартные чертежи, описывающие типовые конструкции мостов и дорог, которые можно использовать для строительства в различных условиях.
-
Конструктивные чертежи — это подробные чертежи, описывающие конструкцию мостов и дорог.
-
Генеральный план — это чертеж, на котором изображаются расположение и планировка дорог и мостов на определенной территории.
-
Профиль дороги — это чертеж, на котором изображается продольный разрез дороги, показывающий ее высотный профиль, включая перепады высот и изгибы.
-
Чертежи узлов — это чертежи, на которых изображаются детали соединений и соединительные элементы мостов и дорог.
-
Чертежи деталей — это чертежи, на которых изображаются отдельные детали мостов и дорог.
