Создание мангала из кирпича своими руками: чертежи, порядок укладки и размеры

Хотите создать уютную зону для гриля на своем участке? Наша пошаговая инструкция с фото поможет вам построить печь-барбекю из кирпича своими руками. В статье вы найдете необходимые размеры и чертежи, а также подробный порядок действий. Создайте свой мангал из кирпича своими руками и наслаждайтесь вкусом приготовленных блюд на свежем воздухе.

Дача – это не только место, где хочется сажать овощные и фруктовые культуры, а и где отдохнуть на природе с близкими людьми: родственниками, друзьями и т.д. Зачастую на таких посиделках хочется есть овощи, шашлык, вкусные напитки. Часто для этого используют печь барбекю. Построить ее можно своими руками из кирпича. Но для этого следует выбрать тип конструкции и не отклоняться от инструкции.

Содержание:

Как работает печь барбекю и чем она отличается от мангала

Мангальщики с большим опытом, которые приготовили не один килограмм мяса, знают, что на мангале мясо готовится только снизу благодаря сильно горячему ИК-излучению тлеющего древесного угля. На шампуре верхний слой мяса обдувается свежим воздухом, поэтому шампура необходимо периодически поворачивать.

Приготовление продукта в печи барбекю происходит совсем иначе. Решетка, на которую его укладывают, должна быть размещена на 20-25 см ниже уровня боковых стен и это очень важно. В отличие от мангала, в печи для барбекю поддон для угля сплошной: на нем нет отверстий для получения тяги.

Уголь не горит, а тлеет. Мясо постепенно «доходит» в нежарком излучении тлеющего тепла и угля, который отражен от стенок сооружения. При этом копоть на стенах печи, как зеркало, отражает назад все тепловое излучение, и продукты прогреваются равномерно со всех сторон. За счет высоты стенок на продуктами образуется теплая воздушно-дымовая подушка, которая придает еде особый подкопченный аромат.

Внимание!

Для шашлыка подходит только наиболее мягкое мясо, но в случае с барбекю значительно меньше ограничений.

Блюда в печи-барбекю зачастую получаются сочными и нежными, полностью пропеченными до однородного состояния. Если нужно приготовить старую и жесткую говядину будет правильно приготовлена в печи барбекю, построенной своими руками. Под хрустящей корочкой окажется нежное мясо, которое получится благодаря поджариванию и одновременному запеканию в собственном соку.

Разница в конструкции составляет 25 см – она незначительная, но в кулинарии имеет важное значение. Вероятно, по этой причине для организации небольших пикников на дачном участке или для обустройства места отдыха во дворе частного дома все чаще выбирают барбекю, а не мангалы. Несмотря на то, что сооружений барбекю из камня довольно много, выбрать наиболее подходящую не составит труда. Кроме этого, по функционалу данные сооружения способны составить конкуренцию обычным каменным печам.

Требования безопасности к печи барбекю

Если вы решили обустроить на своем участке зону барбекю, то первоначально следует выбрать место, где печь будет располагаться. На этапе проектирования необходимо учесть существующие нормы строительства и требования пожарной безопасности к этому сооружению.

Для кладки печи должен быть использован огнеупорный кирпич, отличающийся устойчивостью к длительному воздействию высокой температуры и проводит тепло.

Внимание!

Барбекю сильно греется, поэтому недопустимо наличие конструкций из дерева у задней стенки.

Строения на участке должны быть от места будущей установки печи на расстоянии как минимум 5 м.  Поблизости от зоны барбекю не должно быть горючих материалов и веществ. Следует обратить внимание на расположение ЛЭП и высоких деревьев. Провода или ветви не должны оказаться над дымоходом.

Обустраивая зону отдыха или летнюю кухню, специалисты советуют использовать кирпич, плитку, а деревянные конструкции пропитать специальным противопожарным раствором.

В конструкции зоны отдыха должна быть обязательно вытяжка, а сама печь — правильно спроектированным дымоходом.

В печи барбекю должна быть столешница оптимальной высоты и рабочих зон для удобства приготовления на ней пищи, на ней не должно быть острых углов и выступающих частей.

Преимущества барбекю из кирпича

Кирпичные печи-барбекю универсальны и дают возможность приготовить целый ряд вкусных блюд. Оборудованные навесом зоны отдыха с размещенными в них печами для приготовления барбекю удобны для использования в любую погоду независимо от времени года.

Внимание!

Печи смотрятся красиво и служат отличным дополнением интерьера любого участка.

Жаровня в такой печи имеет достаточную для приготовления больших блюд площадь, а особенности конструкции позволяют распределять жар равномерно.

Печи можно оборудовать для использования любого вида топлива, что также можно отнести к их несомненным преимуществам.

Но у кирпичных печей барбекю есть и минус – их размер довольно внушительный. Помимо этого, меры пожарной безопасности заставляют очень серьезно подходить к их размещению на участке.

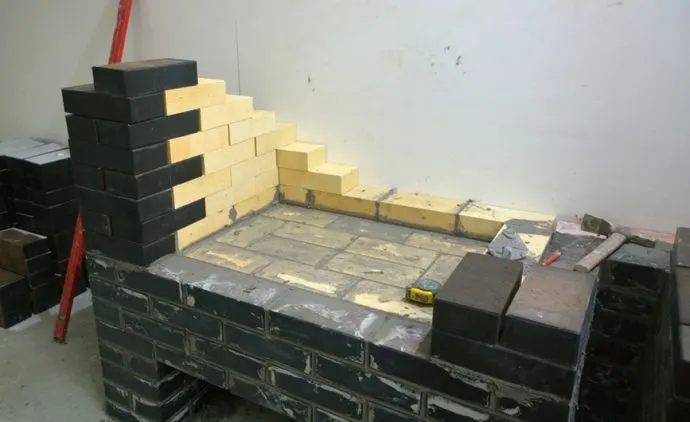

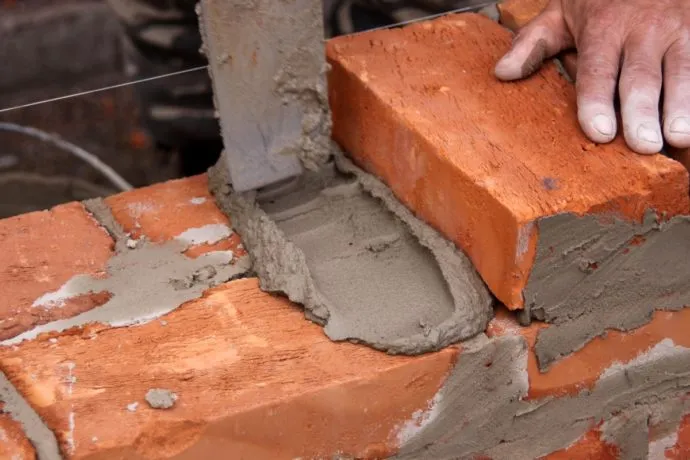

Как правильно класть печной кирпич

Чтобы хорошо сложить работоспособную уличную печку, в обязательном порядке следует соблюдать такие правила кладки:

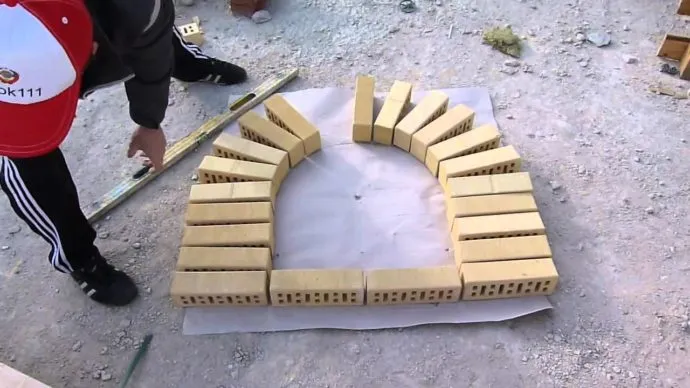

  1. Каждый уровень сначала следует складывать как конструктор, без использования раствора. С помощью примерки можно точно обрезать камни в нужных местах и подогнать друг к другу.
  2. Керамический кирпич нужно замачивать на 2-3 минуты в емкости с водой, а после этого укладывать на место. Огнеупорный камень только надо ополоснуть от пыли.
  3. Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Если превысить этот показатель, то это может стать причиной образования трещин.
  4. Не стоит перевязывать огнеупорную стенку с обычной. В зазоры между разносортными кирпичами надо вставить листы базальтового картона.
  5. Проверить горизонтальность каждого яруса посредством строительного уровня, а вертикаль – отвеса.

Выступающий наружу раствор снимать мастерком, а внутренние поверхности обтирать влажной ветошью. Если опыта недостаточно, то не надо пытаться колоть камни киркой, лучше для этой цели использовать болгарку с отрезным кругом по бетону.

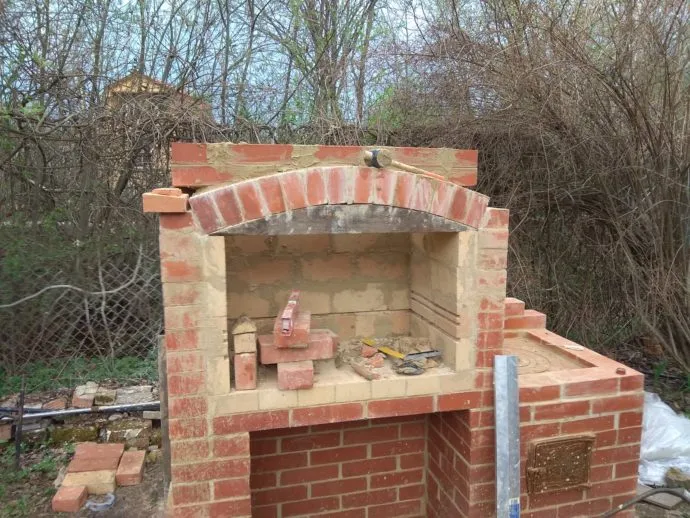

Технология строительства барбекю

Во время застывания плиты фундамента, необходимо замешать глиняный раствор для кладки. Глину надо замочить в воде на несколько дней, при подсыхании подливать воду, время от времени мешать смесь. После этого добавить песок.

Внимание!

Готовый раствор не должен растрескиваться в руках.

За день до начала работ необходимо заняться подготовкой кирпича. Чтобы он лучше схватывался и не забирал влагу из раствора, его требуется обильно поливать водой.

Через каждые два слоя кладку желательно перекладывать металлической сеткой для большей прочности сооружения. После семи уровней надо выполнить перекрытие. Далее продолжить кладку еще в три ряда. Последние ряды предназначены для организации зоны гриля. В конструкции следует оставлять небольшие зазоры, которые будут обеспечивать поступление воздуха для горения.

Если проект предполагает дымоход, то можно использовать обычную чугунную трубу. Минимальная высота должна составлять 1,5 м. Чтобы атмосферные осадки со временем не разрушили дымоход, сверху прикрепить нужно козырек, навес или миниатюрная крыша.

Наружные стены строения можно просто оштукатурить, облицевать плиткой или облагородить натуральным камнем.

Подготовка к строительству

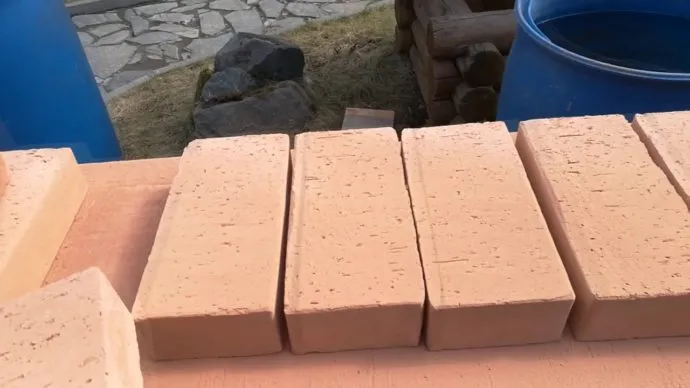

При выборе кирпича учитывать необходимо не только его расцветку и габариты, но и маркировку. Для стандартной конструкции потребуются два вида кирпича:

  • огнеупорный;
  • строительный.

Огнеупорный печной кирпич выбирается с маркировкой ШБ-I или ПБ-I, а для больших конструкций — марки ШАК.

Внимание!

Гулкий звук при простукивании кирпича свидетельствует о наличии пустот и низком качестве, а мелкая крошка при раскалывании говорит о небольшой прочности или возможном использовании материала ранее. Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150

Для возведения элементов конструкции, которые не подвергаются воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150.

Для скрепляющего раствора понадобится огнеупорный цемент или обыкновенный с добавлением известняка.

Смета

Для постройки стандартного уличного варианта, который состоит из решетки с топкой для приготовления барбекю и коптильной камеры для горячего копчения, нужны будут такие материалы:

  • кирпич огнеупорный – 50-80 шт., примерно 800-1600 руб.;
  • кирпич глиняный – 230-250 шт., около 1900-2500 руб.;
  • цемент – 2-3 мешка по 40 кг, 500-800 руб.;
  • щебень и арматура для фундамента – 500-1000 руб.;
  • уголки, петли и металл для решетки – 500-1500 руб.;
  • дверцы для топки – 500-1000 руб.

Читайте также

Итого, для строительства коптильни с барбекю потребуется 5000-8500 руб. Стоимость дополнительных элементов (светильника, мойки, декоративной облицовки) может увеличить общую сумму на 2-4 тысячи рублей.

Инструменты

Основной список инструментов и вспомогательных материалов для постройки уличной конструкции таков:

  • лопата и правило;
  • доска для опалубки;
  • гидроизолирующая пленку;
  • сварочный аппарат;
  • мастерок и молоток для кладки;
  • песок и известняк для раствора;
  • плоскогубцы, гвозди и молоток.

Для размешивания раствора цемента понадобится ведро или бак. При кладке для выравнивания используют бечевку и строительный уровень.

Корпус печи-барбекю Гудкова

Материалы

  1. Кирпич огнеупорный (шамотный) ГОСТ 390–96.
  2. Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывают из кирпича или огнеупорного, или керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен.

Внимание!

Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется примерно 465 шт. кирпича.

Печные приборы:

  • однокомфорочная плита варочная 42х50 см;
  • решетка–мангал 42х50 см;
  • металлический лист 50х60 см;
  • прочистная дверка 14х14 см;
  • поддувальная дверка 27х14 см;
  • топочная дверка 25х27 см;
  • колосниковая решетка 30х20 см;
  • уголок стальной 32х32х4 мм длиной 50 см — 4 шт., 60 см — 6 шт.;
  • проволока стальная 2 мм — 10 м;
  • шнур асбестовый 5 мм — 10 м.

Глинопесчаный раствор

Для печных работ применяется зачастую пластичная чаще всего красная глина и мелкий просеянный песок. Необходимую пропорцию состава раствора рассчитывают, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

  • жирная — 2–4%;
  • средняя — 15%;
  • тощая — 30%.

Состав раствора (глина, песок):

  • жирная — 1:2,5;
  • средняя — 1:1,5;
  • тощая — 1:1.

Внимание!

Перед началом работ глину нужно замочить на 24 часа, а затем, постепенно размешивая, добавить понемногу песок. Можно еще приобрести готовую растворную смесь для печных работ

Таким смесям не страшны высокие температуры. Кроме этого, они намного сократят время, необходимое на приготовление раствора.

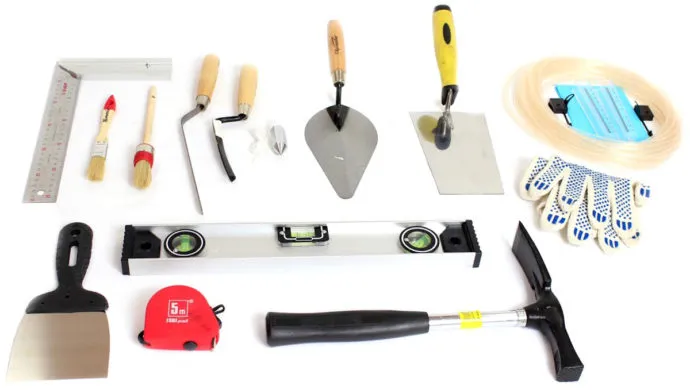

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же:

  • кирка;
  • кельмы;
  • киянка;
  • расшивка;
  • отвес;
  • уровень;
  • угольник.

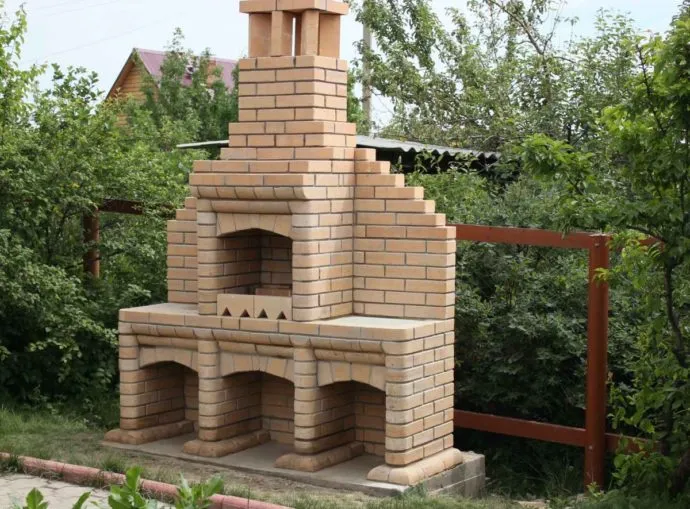

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Внимание!

Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода. Перед укладкой глиняный кирпич нужно увлажнить, на 1–2 мин опуская в воду. Шамотный кирпич надо только ополоснуть, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять половину кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток должен быть заполнен асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 27х14 см, 27х27 см, а также 40х14 см. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливают не ближе 7 м от стен дома. Отделку такой печи выбирает владелец по своему вкусу. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи должна проводиться осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней. Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно использовать печной, но он дороже, шамотный класть не стоит: не те температуры, и он слишком не любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Читайте также

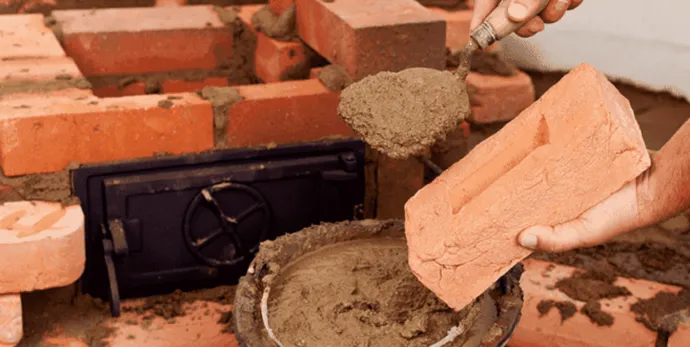

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

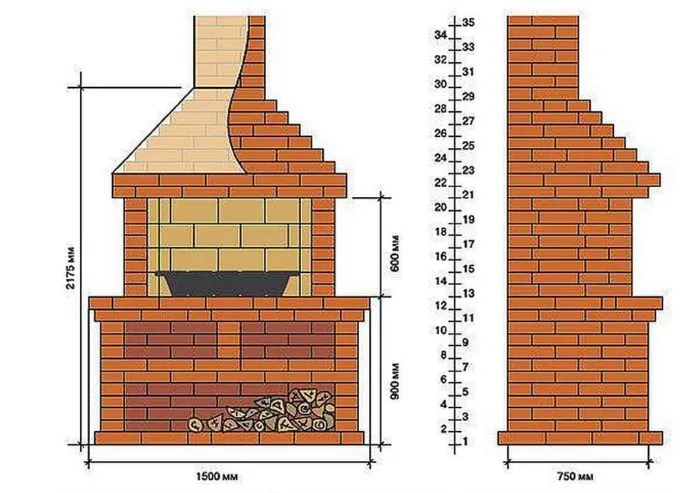

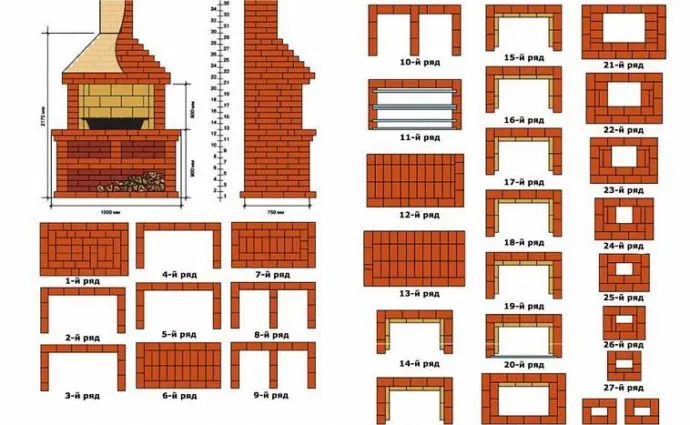

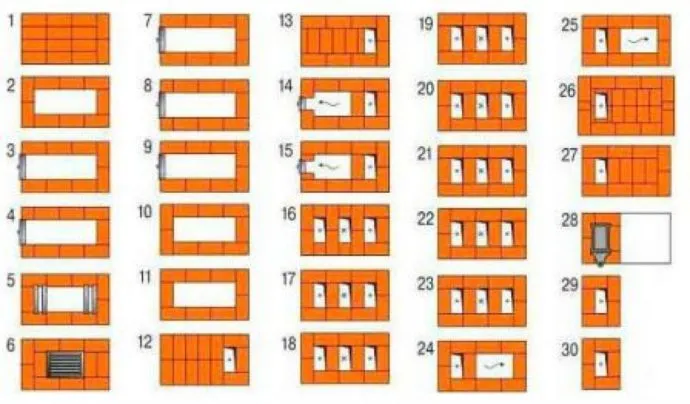

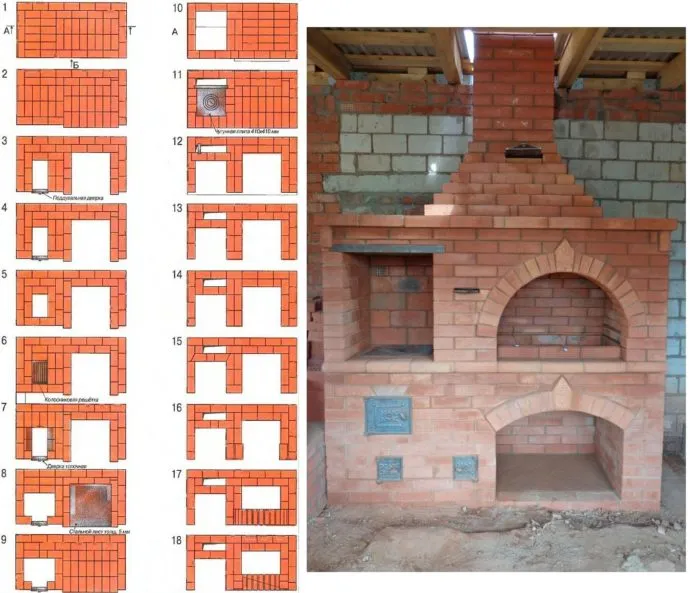

Порядовка мангала из кирпича (кладочные чертежи)

На самом деле все очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В шестом и десятом ряду кирпичи нужно ставить на ложок — боком, и развернуть поперек основной кладки. Если решено делать барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их надо ставить в два ряда, также, как и остальные — с перевязкой — смещением швов. Если в планах использовать и в качестве мангала — для шампуров — на задней стенке нужно класть кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров надо использовать профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с седьмого рядка кладку проводить нужно только на половине — правой или левой — как вам больше удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот – то делать нужно зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (рубероид или гидроизол), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Как только мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал прослужил как можно дольше, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

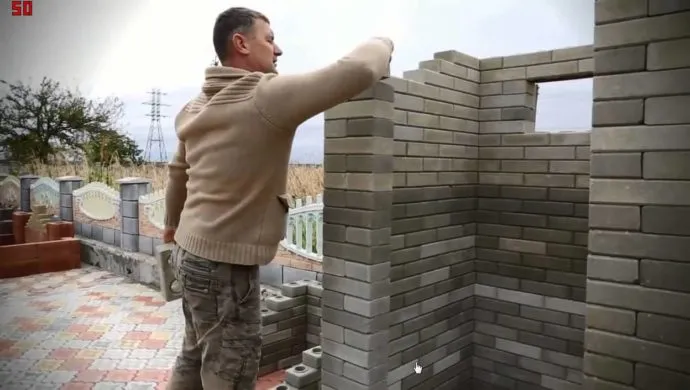

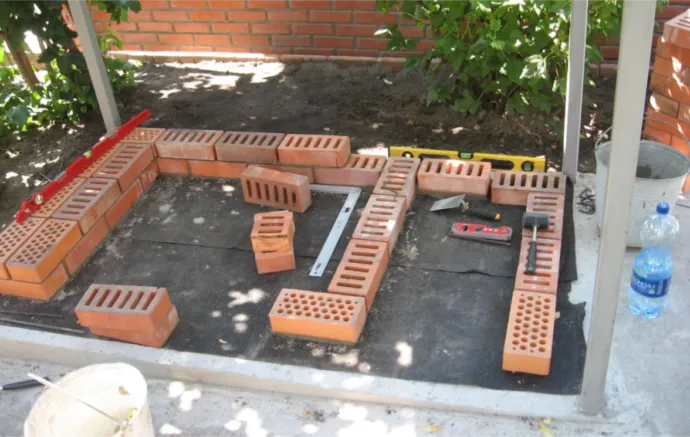

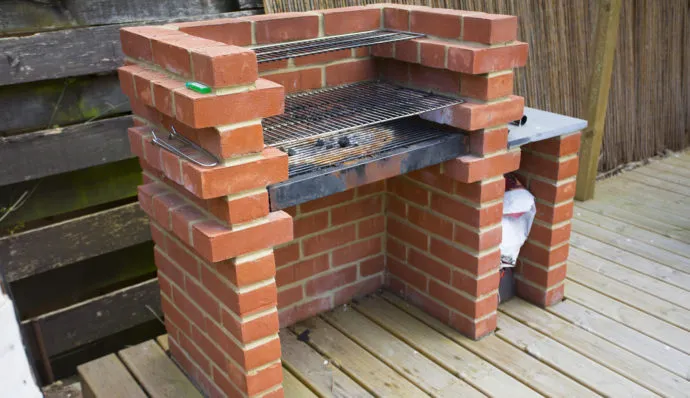

Кирпичное сооружение без раствора

Данный вариант подойдет на тот случай, когда нужно быстро сделать небольшую и удобную жаровню для шашлыков из остатков строительных материалов, иными словами, бесплатно. Главное условие: необходима ровная площадка из бетона или другого материала.

Для строительства опорной части подойдет любой камень правильной формы – шлакоблок, пустотелый силикатный кирпич, ракушечник и так далее. Кладка пода и бортов жаровни должна выдерживать высокую температуру, поэтому здесь придется использовать шамотный или керамический кирпич (лучше полнотелый). На перекрытие опорной части понадобятся стальные уголки с шириной полки 4 см и лист плоского шифера. Работы должны быть выполнены согласно инструкции:

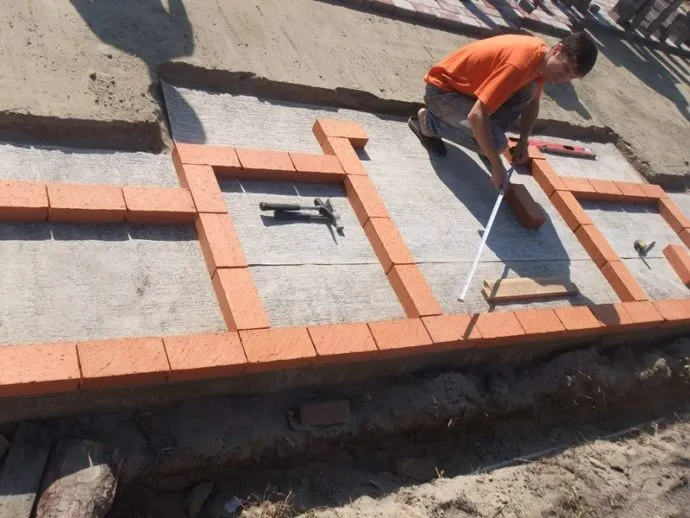

  1. Нарисовать на площадке мелом контуры барбекюшницы и выложите первый ряд вдоль линий.
  2. Углы сформировать из цельного камня и половинки, стены – из целых кирпичей, установленных с шагом 12 см.
  3. Выдерживая вертикаль, построить остальные ряды нижней части, укладывая камни в шахматном порядке с перевязкой.
  4. На восьмом или девятом ряду (зависит от вашего роста) установить на опоры железные уголки, а сверху перекрыть весь проем шифером.
  5. Сверху шиферного листа сформировать поддон из сплошного ряда огнеупорного кирпича, а затем сложить бортики мангала.

Кладочный раствор в первом ряду не используется, конструкция стоит за счет собственной жесткости. Но если вам хочется, ничто не мешает приготовить цементно-песчаную смесь и выполнить полноценную кладку. Под для сжигания дров не обязательно делать из плоского шифера и шамотного камня, достаточно предусмотреть опоры и поставить на них лист толстого железа.

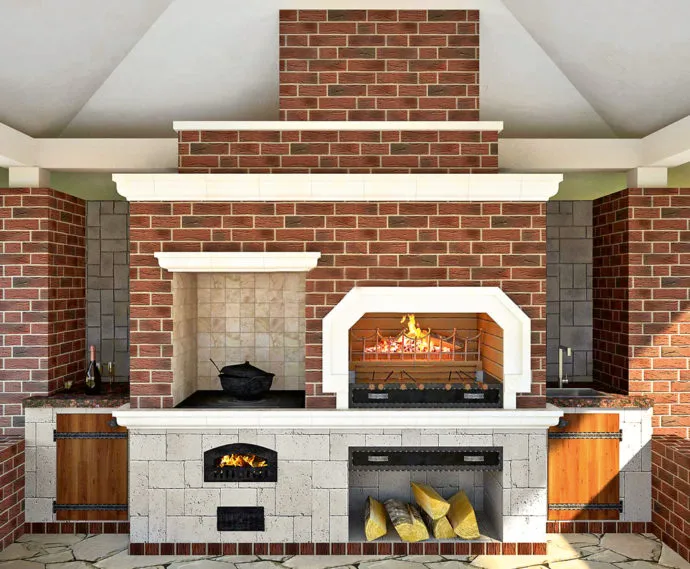

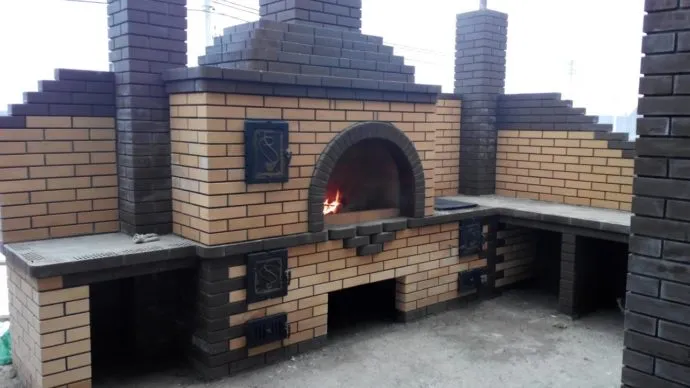

Виды кирпичных барбекю с коптильней

Построить мангал с коптильней из кирпича своими руками можно в разных вариантах. Среди дачников распространены следующие модели:

  • с водяным затвором — для изготовления дополнительно понадобятся листы из нержавейки;
  • наподобие каминов — стандартный набор материалов (кирпичи, песок, цемент) и пристраивается крыша;
  • из кирпичей, уложенных на раствор песка, цемента, извести.

Размеры выбираются индивидуально, в зависимости от количества и объема приготовляемой на даче пищи. Оптимальными считаются устройства длиной в 1 м, с шириной 0,5 м, глубиной на 0,25 м.

В качестве аксессуаров выбирают оригинальные решетки, металлические затворы, достраивают место для хранения посуды, столешница. Можно сделать освещение для приготовления еды в вечернее время.

Выбор и подготовка места для строительства

Место, на котором можно построить печь барбекю своими руками, надо выбрать на основании комфорта и пожаробезопасности.

  1. На расстоянии 3-4 м от печи не должны расти деревья, кусты, трава.
  2. Если на участке построены пристройки, баня, другие строения, печь нужно сооружать в отдалении.
  3. Преобладающим направлением ветра не должно быть направление в сторону своих и соседских построек.

Несомненно, у вас на участке есть такой уголок, где отлично впишется кирпичное барбекю.

Если говорить о комфорте использования будущей готовки в уличной печи — удобней всего расположить конструкцию рядом с зоной отдыха — патио, беседкой, террасой. Если на участке не предусмотрено таких мест, можно выбрать любое место для барбекюшницы, а рядом разместить стол со стульями. При этом, надо учесть, что вам понадобится много воды и дров для приготовления пищи и обслуживания печи. Размер рабочей зоны печи подбирают в зависимости от финансовых возможностей и размера участка.

Основные рекомендации размещения печи:

  • нахождение с подветренной стороны относительно жилого здания. Иначе дым будет идти на дом, проникая внутрь и оставляя следы копоти снаружи;
  • нежелательное наличие растений рядом с барбекю шашлычницей из кирпича — их жизнедеятельность нарушится из-за высоких температур.

Когда место выбрано, следует подготовить площадку для зоны печи. Грунт очистить от плодородного слоя: травы, кустов, деревьев. Убирать деревья из своего участка разрешено без согласования с местными органами власти, при условии отсутствия природоохранных ограничений.

Внимание!

Оставленные в земле корни могут пустить ростки, повреждающие напольное покрытие печной зоны. Обычно, во время планирования и расчистки зоны для будущей постройки, высаживаются хвойные и плодовые деревья.

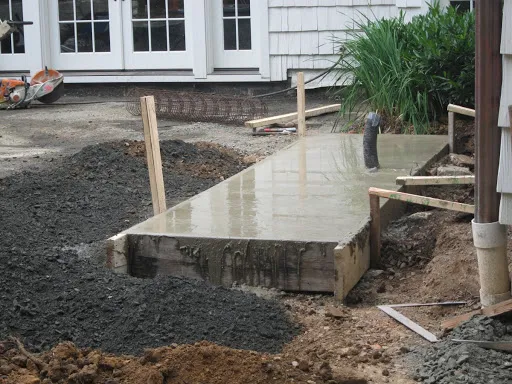

После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю.

Стоит ли строить барбекю из кирпича с коптильней своими руками?

Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:

  • долговечность;
  • надежность;
  • эстетичность;
  • удобство процесса готовки.

Но есть и минусы:

  • для сооружения необходим опыт в стройке из кирпича;
  • невозможность переместить готовое изделие, из-за чего нужно тщательно продумывать размещение.

Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.

Сложные проекты формата «мангал-казан-коптильня» стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.

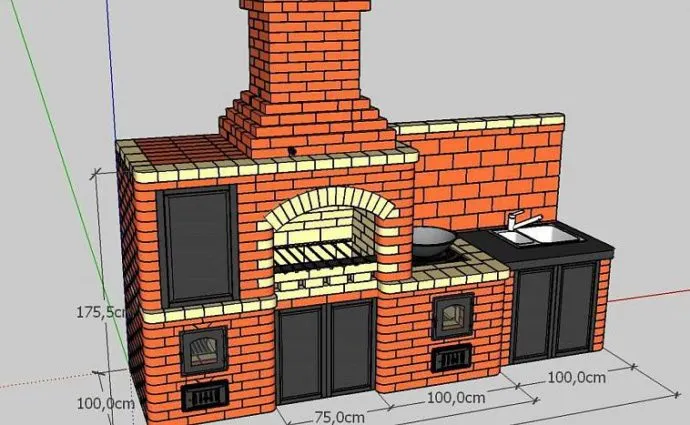

Выбор проекта печи мангала

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

Основные элементы, присутствующие в каждой коптильне с барбекю:

  • топка;
  • решетка для барбекю, мангала;
  • коптильная камера;
  • дымоходная труба.

Топок может быть несколько, каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

  • барбекю с верхней коптильней;
  • угловая коптильня;
  • коптильня по типу «русская печь»;
  • коптильня с открытой решеткой барбекю.

Читайте также

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1-1,5 м2) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру, а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для монтажа в углу дачного дома или веранды.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход. Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект стоит выбрать при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Схема кладки конструкции с печкой

  1. Выложить первые два сплошных ряда кирпичами в форме прямоугольника или по той форме, которая предусмотрена в планировке. Не забывая выравнивать углы, и удалять лишний раствор, чтобы не портить внешний вид жаровни. Для того, чтобы ряды вышли ровными, используйте отвес.
  2. На третий уровень установить зольную дверцу плиты.
  3. Четвертый так же выкладывается сплошным.
  4. В пятом ряду зольную дверцу плиты перекрыть замком и установить колосники.
  5. В шестом кирпичи выложить без пропусков.
  6. В седьмом можно уже устанавливать дверцу для топки.
  7. В восьмом и девятом кирпичи следует класть сплошным слоем.
  8. С десятого уровня обычно уже начинают постройку печного дымохода.
  9. В одиннадцатом перекрыть проем дверки для топки.
  10. В двенадцатом уже делать варочную плиту и очаг.
  11. С четырнадцатого ряда переходить к постройке канала дымохода и сооружать боковые стенки жаровни и заднюю стенку.
  12. С двадцать первого по двадцать третий создается полукруглое перекрытие очага. Здесь для придания кирпичу правильной формы, его придется распиливать болгаркой.
  13. С двадцать четвертого по тридцать первый кирпичи надо выкладывать сплошным слоем.
  14. Где-то на двадцать шестом ряду вывести дымовой канал.
  15. Уже на тридцать втором уровне можно установить трубу. Колпак над трубой обычно выкладывается из тех же материалов, из которых строилась и печь.

Для наибольшего комфорта использования мангала, следует учитывать некоторые нюансы ее строительства. Например, рассчитывая ширину жаровни, нужно учитывать длину шампуров.

При нагревании металл расширяется, поэтому не стоит забывать оставлять небольшой зазор при установке металлической дверцы. Высота печи должна соответствовать вашему росту для большего удобства при работе с ней.

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения

Чтобы не ошибиться с выбором материала для камеры сгорания, нужно учитывать следующие характеристики:

  • острота и ровность краев указывает на высокой качество огнеупорного кирпича;
  • сильный удар по шамотному кирпичу приведет к расколу на цельные куски, но не к крошению;
  • плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250, качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
  • маркировка кирпича, указывающая на его назначение — ШБ-8 или ША-8;
  • огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм.

Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:

  • ровная поверхность, без трещин и сколов указывает на качественность изделия;
  • цвет — красно-оранжевый или соломенный с коричневыми точками;
  • размеры — стандартные 250х120х65 мм;
  • прочность — М-150 или М-125, металлический звук при ударе;

Внимание!

Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго

В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы.

В большинстве случаев для выбора качественного отделочного материала достаточно довериться проверенному фирме-производителю, которая много лет на рынке. Покупки нужно совершать в сертифицированных магазинах.

  • выбор цветовой группы — классика, темные, светлые, бежевые или их комбинация. В специализированных магазинах всегда предложат выложить плитки на планшете, чтобы клиентах было легче понять общий вид будущей кладки. Часто цвет подбирают к забору, крыше дома, тротуару, декоративным элементам на участке;
  • выбор фактуры — гладкой, с которой кладка будет напоминать кафель, шероховатой, блестящей, с посыпкой. Различить фактуру плитки можно только на близкой дистанции, поэтому главное отличие шероховатой плитки от гладкой — вид при разных уровнях осветления. Шероховатая плитка сохраняет глубокий цвет даже при плохом освещении;
  • выбор затирки — однотонная затирка делает незаметной кирпичную кладку на мангале с коптильней издалека, поэтому отдается предпочтение контрастным тонам. Темный цвет затирки визуально на пол тона затемнит фасад, светлый – сделает конструкцию легче.

Технология строительства

Качественная порядовка барбекю с казаном из кирпича позволит сохранить надолго конструкцию и улучшит ее безопасность при эксплуатации. Данный этап имеет важное значение и требует определенного времени даже у строителей с большим опытом работы.

Фундамент

При заложении основания под барбекю с казаном из кирпича надо соблюдать определенную последовательность.

  1. Выкопать траншею под фундамент, после засыпать слоем песка — глубина должна быть примерно 25-30 см.
  2. Засыпать песчаной подушкой и залить водой – толщина слоя должна быть 5 см.
  3. Поверх слоя песка положить слой гравия или мелкого щебня – слой 10 см.
  4. Сделать опалубку из досок – минимальный выступ над землей 5 см.
  5. Положить слой арматурной сетки – толщина 15х15 или 20х20.
  6. Залить уровень бетона – после процедуры подождать не менее трех дней.
  7. Уложить слои рубероида для гидроизоляции – 4-6 слоев.

Раствор для кладки

Следующая стадия предполагает приготовить раствор. Для этого понадобится:

  • цементная смесь – 2 ведра;
  • гашеная известь – 1/2 ведра;
  • песок – 1 ведро.

Смешать компоненты в специальной емкости, тщательно перемешивать и доводить массу до состояния густого теста.

Цоколь

Прежде, чем приступить к кладке кирпичного барбекю с казаном на раствор, надо сложить будущую конструкцию по рядам без раствора, всухую. Есть два важных правила реализации данного этапа:

  • учитывать, что между кирпичами будет слой раствора толщиной 0,5-1 см;
  • при подгонке кирпичей обязательно использовать защитные перчатки, чтобы избежать травм.

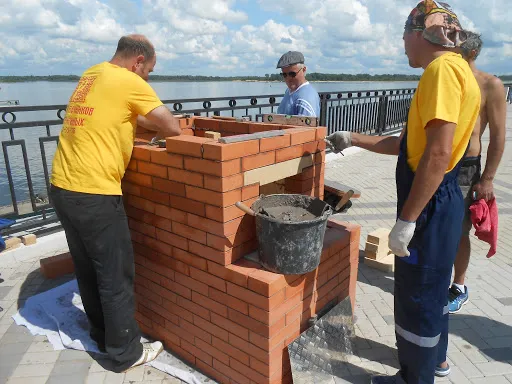

Когда все получилось и результат устраивает, надо начать кирпичную кладку на раствор:

  1. Кладку основания, то есть не горячей зоны, выполнять в полкирпича.
  2. При укладке кирпичей обязательно проверять все горизонтали и вертикали строительным уровнем.
  3. Когда вы достигните высоты примерно 70 см с открытой стороны необходимо установить 2 стальных уголка 5х5 см полками кверху. Они нужны, так как с этого места нужно укладывать кирпичи четвертой стенки-боковины сооружения.
  4. Далее продолжать кладку в 1/4 кирпича, то есть кирпичи укладывать на ребро;
  5. Уложив кирпичи на боковые и заднюю стенки в 1/4 кирпича, получится опорный выступ для дна по всему внутреннему периметру. При этом надо учитывать, что это уже ряды горячей зоны, поэтому рекомендуется использовать огнеупорный или полнотелый красный кирпич.

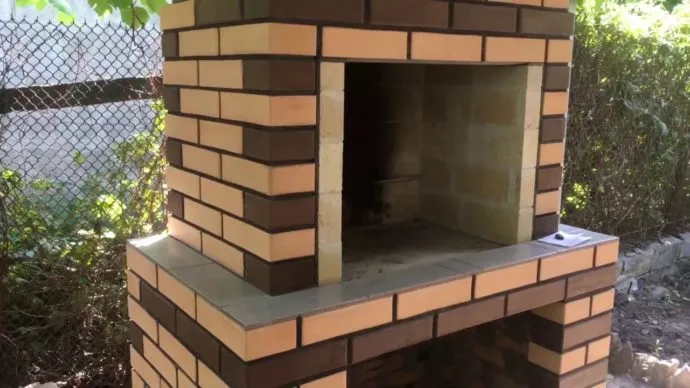

Жаровня

До начала кладки жаровни надо решить вопрос уборки золы из топки. Например, установить поддон из металла, который можно будет легко вытащить и очистить от продукта сгорания. Многие строители советуют сконструировать топку не ниже 80 см. Эта величина равна 12 рядам кладки из кирпича. Закрыть надо верх конструкции бетонным перекрытием и рядом кирпичной кладки.

Стены и дымосборник

Сооружение дымосборника несколько сложнее, но вполне справится с этой задачей даже строитель-новичок. Для этого стенки очаговой зоны, где непосредственно происходит приготовление, необходимо выложить повыше, так, чтобы вам было удобно. Затем необходимо «сузить» трубу. Уложить кирпичи, сдвигая каждый новый ряд на полкирпича внутрь. Так происходит формирование колокола печи.

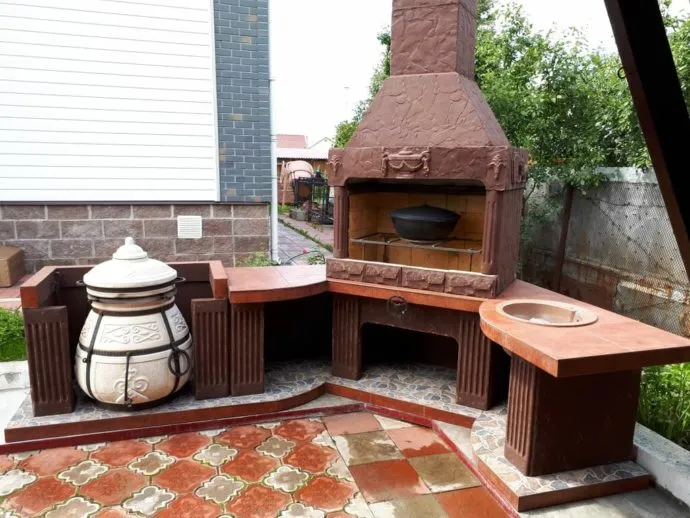

Декоративная отделка

Существует немало вариантов украшения домашнего очага. Воспользоваться можно своей фантазией и применить все творческие навыки.

Существует несколько вариантов отделки барбекю:

  • оштукатурить кирпичный мангал с печкой под казан;
  • облицевать плиткой и изразцами;
  • установить металлические футляры;
  • применить декоративную отделку без облицовки путем расшивки кирпича.

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич надо протереть водой с уксусом при помощи губки.

Для придания возведенной печи неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

  • плитка;
  • кирпич;
  • камень натуральный и искусственный;
  • штукатурка;
  • специальные составы.

Они не только придадут строению оригинальный вид, а и защитят от осадков на улице и сырости в неотапливаемом помещении.

Алгоритм укладки:

  1. Обработка стены грунтовкой.
  2. Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
  3. Укладка камня или плитки, плотно прижимая ее к поверхности.
  4. Очистка швов от клея и заполнение мастикой.
  5. Нанесение защитного состава.

Облицовка чаще всего проводится с нижнего угла вверх.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

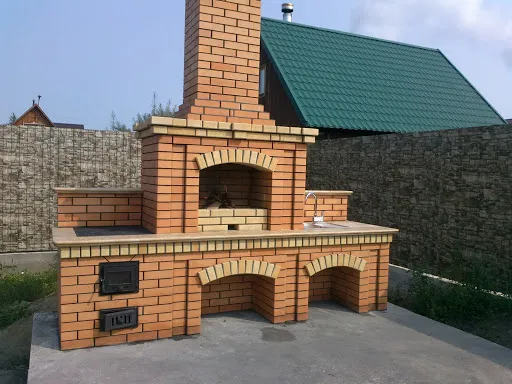

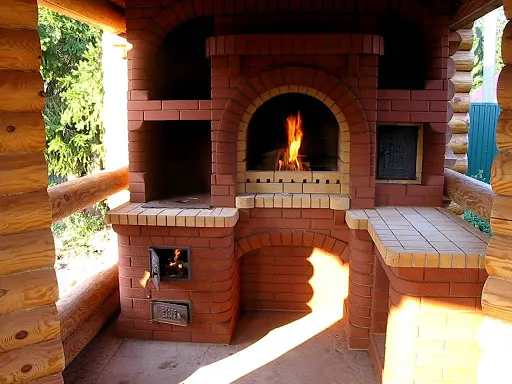

Арочная (лучковая) перемычка из кирпича

В данном случае ширина проемов 71,5 см, поэтому, понадобятся доски для изготовления кружала длиной 71 см. Существуют формулы для расчета радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмерить 14,5 см, а по краям оставить по 2 см.

Показатели могут быть разными, важно, чтобы наивысшая точка окружности была не меньше 1/8 от ширины печного проема.

К доске прикладывают правило или ровная планка (задача таким образом имитировать продолжение оси). В результате получится 3 точки. Карандашом, зафиксированном на нитке, начертить дугу. Электролобзиком вырезаем кружало, по которому наметить еще 2 доски и вырезать еще два кружала.

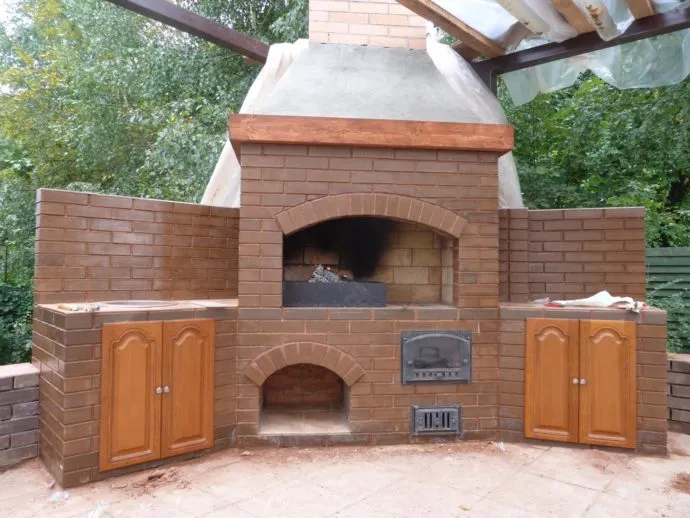

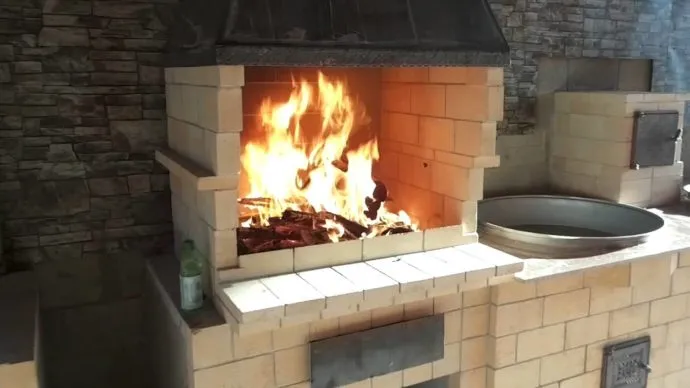

Общее устройство печи барбекю с казаном

Казан — это круглый чугунный котел.

Внимание!

Алюминиевые казаны нежелательны, они довольно быстро выгорают и не держат правильную температуру.

Для приготовления пищи на огне лучше использовать чугунный казан — он хорошо держит оптимальную температуру. В казане на участке можно приготовить все, что угодно, но оптимальные блюда: плов и казан-кебаб. В обычной кухне их приготовить сложно — слишком неприятны и интенсивны запахи при прокаливании масла.

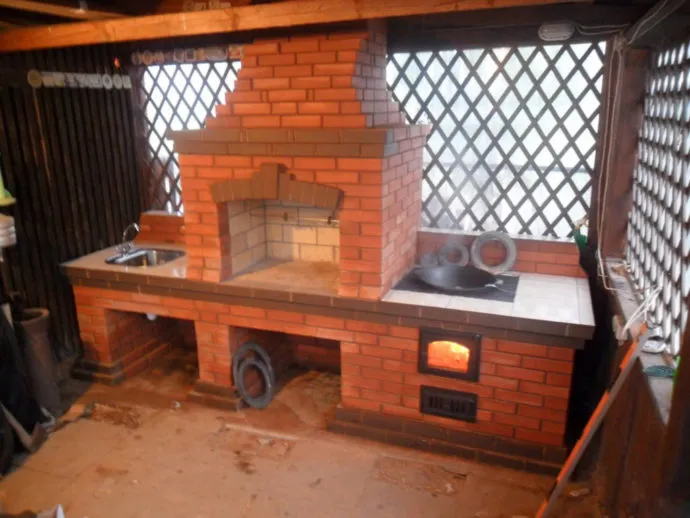

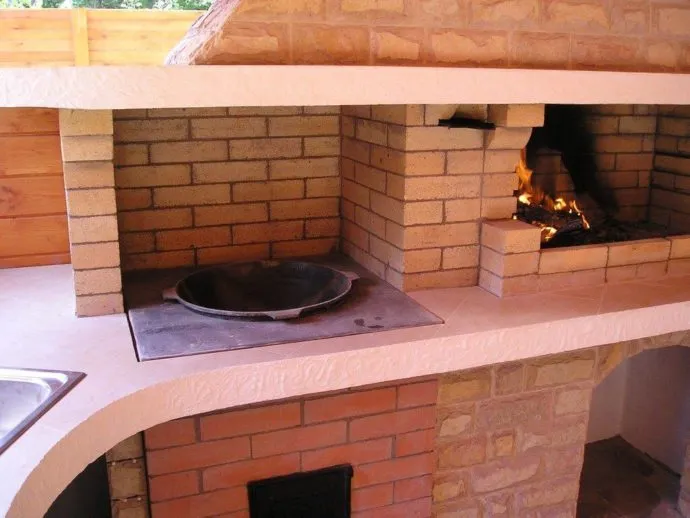

В кирпичной печи с казаном происходит прямой нагрев емкости от пламени. Кирпичная печь с казаном универсальна. Так, если:

  • убрать казан, можно жарить шашлык;
  • постараться ровно и аккуратно выложить круглый под, то можно его использовать как тандыр;
  • круглое отверстие накрыть чугунным листом с конфорками, на них можно жарить в сковородках и варить в кастрюлях.

Убрав казан, можно регулировать силу огня чугунными конфорками.

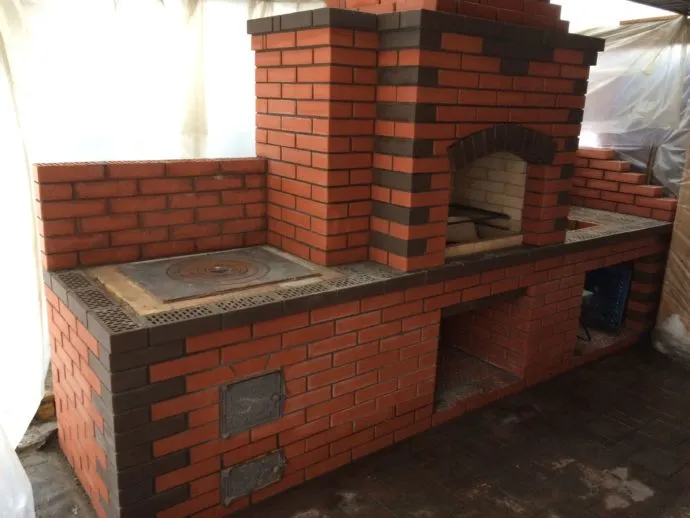

Определение оптимальных габаритов

Немаловажное условие — выбор размеров будущей конструкции. При желании можно добавить русскую печь, мойку, коптильню, рабочий стол. Перед началом рекомендуется начертить схематический чертеж, который поможет учесть малейшие детали, правильно рассчитать расходные материалы. Нарисовать проект можно самостоятельно от руки.

Стоит заранее предусмотреть отсек для золы, поддува воздуха, дымоход, место для хранения углей и дров. Уличную печь хорошо оснастить навесом, чтобы уберечь очаг от намокания. Следует выбрать размер металлической решетки для приготовления, продумать, где будут храниться шампура.

При подборе габаритов строения нужно в первую очередь определиться с высотой шашлычницы. Чтобы процесс приготовления был максимально комфортным, мангал не должен быть выше кухонного стола. Длина обычно ненамного превышает размер печи (не более 1 м). Таких габаритов будет достаточно для размещения большого количества шампуров или решетки.

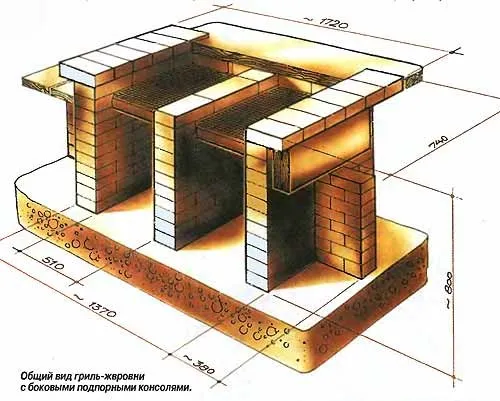

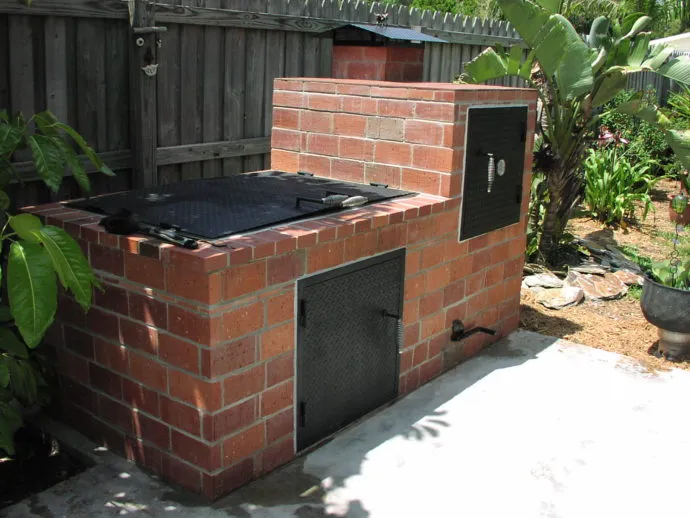

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладывают жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строят ее отдельно и по желанию.

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. В связи с тем, что кирпичей требуется немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-или твердым покрытием.

Подготовка основания

Надо снять плодородный слой, если нужно углубить котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 0,5 м больше габаритов печи во все стороны. Дно надо выровнять, на него высыпать щебень средней фракции. Толщина слоя щебня должна составлять 15 см. его следует хорошо утрамбовать. Лучше для этой цели использовать виброплиту, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то надо насыпать слой мелкозернистого песка, в который по уровню уложить покрытие.

Если выбран в качестве основы плитный фундамент, его необходимо армировать прутком 1 см в диаметре. Уложить вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связать.

Внимание!

Если вы не умеете вязать специальной проволокой, то можно стянуть пластиковыми хомутами.

Разрешено для данной модели армирование готовой сеткой из толстой проволоки. Выставить по краям опалубку и все залить бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Правила эксплуатации печи барбекю

Продлить срок службы кирпичной уличной печи помогут несколько основных правил ее эксплуатации.

  1. В топку должно поступать достаточное количество воздуха, что обеспечит полное сгорание топлива и не даст осесть на стенках большому количеству сажи.
  2. Заслонка печи должна быть открыта.
  3. Растапливать печь лучше дровами из лиственных пород дерева.
  4. Для приготовления пищи рекомендуется использовать спецприспособления.

Грамотно обустроенная зона отдыха, центром которой станет уличная печь барбекю, позволит не только замечательно провести время на свежем воздухе и приготовить полезные блюда. Она станет отличным дополнением любого участка. Тем более, что самостоятельно это сделать не так сложно, если соблюдать рекомендации опытных строителей.

Все ваши статьи будут на этой странице.



Как построить домик для скважины своими руками?


Построить домик для скважины можно самостоятельно, если у вас есть некоторые навыки строительства и необходимые инструменты. Вот пошаговая инструкция, которая поможет вам в этом процессе:

Шаг 1: Подготовка места установки
Выберите подходящее место для скважины, учитывая факторы, такие как доступность, расстояние до дома, уклон местности и глубина воды. Затем выровняйте участок земли и закрепите там кольца из бетона для будущей скважины.

Шаг 2: Подготовка материалов и инструментов
Для постройки домика для скважины вам понадобятся материалы, такие как деревянные бруски, обрешетка, кровельный материал, дверь и окно, а также инструменты, такие как электродрель, пила, молоток, гвозди, болты и гайки.

Шаг 3: Постройка основания домика
Установите на заранее подготовленные кольца бетонные блоки или столбы из кирпича или бетона, затем установите на них основание домика, сделанное из деревянных брусков. Убедитесь, что конструкция устойчива и ровная.

Шаг 4: Постройка стен
Соедините деревянные бруски, чтобы создать раму будущих стен. Затем установите стойки и балки внутри рамы, чтобы придать конструкции жесткость. Покройте раму обрешеткой, используя гвозди или шурупы.

Шаг 5: Установка окна и двери
С помощью электродрели сделайте отверстия для окна и двери. Затем установите окно и дверь, закрепив их болтами или гвоздями.

Шаг 6: Покрытие крыши
Установите стропильную систему из деревянных балок и покройте ее кровельным материалом. Убедитесь, что крыша плотно прилегает к стенам домика и не пропускает воду.

Шаг 7: Отделка домика
Для отделки домика используйте любые материалы, которые вам нравятся, например, сайдинг, обшивку из дерева или камня. При эт

Шаг 3: установка насоса и подключение к трубопроводу

После установки колодца и монтажа фильтров и кожуха, необходимо установить насос и подключить его к трубопроводу. Насос можно приобрести в магазине или заказать в интернете. Выберите насос, который соответствует объему скважины и потребностям вашего дома. Установите насос на специальную подставку или крепление, чтобы он был устойчив. Затем подключите насос к трубопроводу с помощью соединительных муфт или фитингов. Проверьте герметичность соединений.

Шаг 4: подключение к электросети

Для работы насоса необходимо подключение к электросети. При этом следует учесть, что насос потребляет достаточно много электроэнергии. Лучше всего подключить насос к отдельной линии электропитания с автоматическим выключателем. Это позволит избежать перегрузок и обеспечит более надежную работу насоса.

Шаг 5: проверка работоспособности

После подключения насоса к трубопроводу и электросети необходимо проверить его работоспособность. Для этого включите насос и проверьте, как быстро вода поступает из скважины в дом. Если насос работает правильно, вода должна поступать без задержек. Если есть задержки или проблемы с поступлением воды, обратитесь к специалисту для дополнительной проверки и настройки насоса.

Как видите, построить домик для скважины своими руками возможно даже без специальных знаний и опыта. Важно следовать инструкциям, выбирать качественные материалы и инструменты, а также не забывать об обеспечении безопасности в процессе работы.

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
