Справочник по геометрической резьбе в лесоматериалах

Геометрическая резьба, также известная как трехгранно-выемчатая (или в некоторых источниках — как клинообразная), представляет собой набор базовых узоров. Комбинирование этих элементов позволяет создавать красочные и выразительные композиции.

Все многообразие узоров геометрической резьбы состоит из сочетания двух азбучных элементов — сколышка и треугольника, которые могут быть в любых композициях. Любой, самый сложный геометрический узор можно расчленить на составляющие его элементы, и они окажутся или сколышками (рис.1) или треугольниками (рис. 2).

В поисках композиции для таких узоров обращаться надо к классическим произведениям народного искусства. Для России более характерны узоры, преимущественно состоящие из треугольников (рис. 3). Эти узоры всегда имеют выраженную центральную композицию. Геометрическая резьба Коми предпочитает сколышки. У народов Кавказа преобладают крупные выразительные элементы резьбы, а вот Прикарпатье (Украина) предпочитает тончайшие и сложные композиции в резьбе. Именно треугольники и сколышки, сливаясь в ромбы, цепочки, витейки и тд., дают нескончаемое разнообразие композиций. Теперь о инструменте, с помощью которого все это делается. Это хороший, надежный нож. Но и не совсем обычный. Потребуется косой, или сапожный нож. Нож должен быть прочным, крепко сидящим в руке и очень остро отточенным. Самый простой, но надежный нож можно изготовить из обычной плоской стамески шириной 20—30 мм. Для этого можно использовать наждачный круг. При выполнении геометрической резьбы нож надо держать крепко в кулаке, упираясь оставленным большим пальцем в ручку ножа (рис. 4). Пальцами другой руки надо направлять кончик ножа, устанавливая его на линию рисунка.

В тех случаях, когда на мебельных изделиях уже была резьба и она повреждена (сколы, трещины и тд.), можно принять меры к ее восстановлению. Сколы заделывают, приклеивая на предварительно выровненную поверхность кусочек древесины той же породы и с тем же направлением волокон, которому затем придают необходимую форму. Трещины, вырывы, вмятины заделывают шпатлевкой или вставками из той же породы древесины.

Наиболее простой случай — накладная резьба. Сначала тщательно обмеривают и прорисовывают существующий элемент, аналогичный или симметричный утраченному. Затем делают шаблон, повторяющий контур резьбы в плане. Можно также вылепить рельеф из пластилина, чтобы лучше почувствовать его форму. Делают заготовку из здоровой без сучков древесины (в данном случае липы)

влажностью не выше 8 %. Размеры заготовки должны несколько превышать размеры детали. Она должна быть тщательно выстрогана, затем спилена по контуру с небольшим припуском.

Заготовку клеем приклеивают к ровной подкладной доске или щиту, прокладывая тонкую бугмагу, и переводят на заготовку рисунок резьбы. Надрезают и подрезают контуры лепестков полукруглыми стамесками разной кривизны, затем прорабатывают рельеф (сначала грубее потом тонко) и зачищают его шлифовальной шкуркой. Готовую резьбу снимают и очищают от бумаги, затем отделывают резьбу и после этого наклеивают ее на отделанную поверхность спинки стула.

При восстановлении объемных резных элементов или деталей, например резной ножки, их обмеряют и делают шаблон заготовки.

Шаблон из тонкой фанеры или толстого картона должен иметь припуск на окончательную обработку поверхности детали. Его накладывают на подготовленный брусок и очерчивают. Заготовку спиливают ленточной или лучковой пилой,

После этого резчицкими инструментами (стамесками, ножами, рашпилями) доводят заготовку до требуемой формы, постоянно контролируя размеры в наиболее характерных точках по оригиналу. Когда требуемая форма получена, присоединяют заранее вырезанный кусок, образующий консоль. Его можно просто приклеить на гладкий срез, но лучше усилить соединение шкантами.

Иногда нажимом помогают движению ножа, иногда его сдерживают. Сколышек — самый простой элемент, и вырезается он тоже предельно просто: нож заглубляется около одной из вершин (по сторонам треугольника), а у противоположного основания выходит на поверхность. Затем начиная с этого основания, срезают древесину по всей площади треугольника, опять заглубляясь у вершины.

Процесс вырезания геометрического треугольника состоит в следующем: кончик ножа углубляют в точку, где сводятся три угловых луча треугольника, с таким расчетом, чтобы в этой точке нож углубился больше, а около вершины его лезвие вышло на поверхность. Эта стадия носит название наколки. Наколку делают по всем лучам. Затем, не меняя положения ножа в кулаке, только наклоняя руку вправо или влево и поворачивая дощечку на плоскости для удобства вырезания, производят подрезание наколотых элементов по линиям сторон треугольников (рис. 5). Причем лезвие ножа наиболее глубоко входит в дерево у центральной точки схождения лучей и постепенно выходит на поверхность около вершин. Из поверхности дерева извлекаются трехгранные фигуры (откуда и произошло название резьбы — трехгранно-выемчатая).

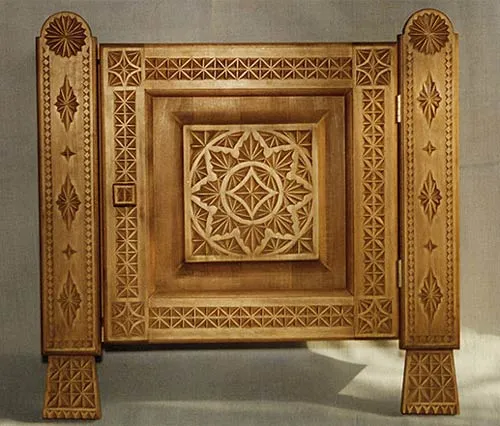

В такой последовательности выполняются все треугольники, входящие в состав композиции геометрической резьбы (рис. 6). Изделие с геометрической резьбой можно затонировать в серый цвет, используя для этого акварель или жидко разведенную черную тушь. После высыхания поверхности (естественная сушка около суток) ее шлифуют до светлого дерева. Темно-серые геометрические узоры на светлом фоне дерева очень выразительны. Серый цвет может иметь широкие цветовые градации от серо-охристого до холодного серо-голубого. После вышлифовывания тонированной поверхности возможно легкое (однослойное) покрытие ее жидко разведенным лаком.

Можно сделать резьбу в негативном варианте — заранее затонировать подготовленное под резьбу изделие в темный (но не черный) цвет, например серый, коричневый. Дать ему высохнуть и по этому фону резать узоры Светлые, сочные узоры на темном фоне создают выразительный декоративный эффект.

Как определить тип и шаг резьбы?

Для определения типа и шага резьбы можно использовать специальный инструмент — шаблон резьбы. Это пластиковый или металлический штамп, на поверхности которого нанесены рельефные выступы и углубления, повторяющие конфигурацию резьбы.

Для определения типа резьбы необходимо сравнить конфигурацию рельефных выступов и углублений на шаблоне с образцом резьбы, который необходимо идентифицировать.

Для определения шага резьбы можно использовать линейку или микрометр. Шаг резьбы представляет собой расстояние между соседними витками резьбы. Измерьте расстояние между соседними витками резьбы и сравните его с шагом резьбы, указанным в стандарте или технической документации.

Также можно использовать набор измерительных инструментов, называемый резьбомером. Резьбомер представляет собой комплект пластин с выступами, которые соответствуют определенному шагу резьбы. Используя резьбомер, можно быстро определить шаг резьбы, просто попробовав вставить соответствующую пластину в резьбу.
