Стеллаж своими руками: для книг, цветов, гаража, игрушек

Можно сказать, что стеллаж – это необходимый предмет, который может выглядеть простым, но в реальности довольно сложный. Выбор между самостоятельным изготовлением или покупкой зависит от назначения стеллажа. Если он должен являться главным элементом интерьера и определять форму помещения, то лучше купить готовый. Однако, сделать такой стеллаж самостоятельно довольно сложно, так как это требует знаний, навыков и много времени.

И даже если есть необходимые для этого инструмент и навыки, вряд ли самоделка обойдется дешевле заводского изделия.

Содержание:

• Книги: шкаф или стеллаж?
• Дерево, металл, гипсокартон, пластик?
  • Дерево и фанера
  • Видео: простая полка-стеллаж из ДСП
  • Металл
• Стеллаж в детскую
  • Видео: самодельный детский шкаф
• Временные стеллажи
• Стеллажи для растений
  • Видео: стеллаж для рассады с лампами
• Гараж и подвал
  • Видео: передвижной хозяйственный стеллаж
  • Инструментальный
• Итог
• Видео: стеллаж в программе «Мастерская»

Однако если сам стеллаж в дизайне играет подчиненную роль, т.е. чем меньше его видно, тем лучше, или он где-то в нежилом помещении, можно взяться самому. И, наконец, сделать стеллаж самостоятельно имеет полный смысл в том случае, если его назначение специфическое. Фирменные продукты такого рода дороги, а их приспособленность к особым условиям эксплуатации часто оказывается только заявленной. Мы разберем следующие случаи:

• Книжные полки, подвесные и напольные. Для собственной библиотеки, включающей в себя редкие и ценные издания, они не так-то просты, как может показаться.
• Временный стеллаж для бытовых мелочей, допустим, в помещении, идущем под ремонт.
• Стеллаж для рассады и домашних растений.
• Разборный сезонный стеллаж для вивариев – перепелятников, крольчатников.
• Стеллажи подвальные и гаражные.
• Стеллаж с детскую комнату.
• Стеллаж для инструментов.

Книги: шкаф или стеллаж?

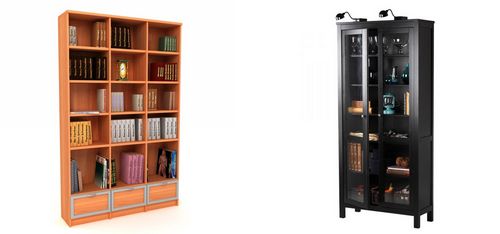

Принято считать, что книги нужно хранить в шкафу со сдвижными стеклянными дверцами. Можно, конечно, сделать такой книжный шкаф своими руками; имея достаточный опыт столярных работ, готовое изделие обойдется дешевле покупного и выглядеть будет не хуже.

Но опытные букинисты держат свои собрания на полках. Причина – книги, если это не бестселлеры-однодневки в мягких обложках, должны дышать. И дышать чистым воздухом, а не испарениями синтетических смол, лаков и красок. Из двух старых книг одного тиража хранившаяся в надлежащих условиях на полке, и через 200 лет останется читабельной. А томившаяся в шкафу, при той же температуре, влажности, освещении, уже спустя полвека закиснет (в прямом смысле слова, есть такой термин – кислая книга) и еще лет через 10 начнет рассыпаться в труху.

Цены на стеллажи для книг фирменного производства явно несоразмерны сложности изделий. Потом, кроме открытых полок, для книг нужны и другие подходящие внешние условия. Поэтому если уж делать самому стеллаж, то первым делом книжный.

Дерево, металл, гипсокартон, пластик?

Гипсокартон легко режется, его можно гнуть; правда, только в одной плоскости. Но! Кусок гипсокартона размером 400х400 мм на весу через полгода проседает уже под собственной тяжестью. А полки шкафа или стеллажа должны оставаться ровными и под нагрузкой; если это книги или банки с домашними заготовками, груз выйдет немалый.

Поэтому стеллаж из гипсокартона собирается на сложном пространственном каркасе из специального профиля и пригоден только под безделушки. Работа уже непростая, а затем нужно шпаклевать лунки с головками крепежа, красить, отделывать. Так что за стеллаж из гипсокартона можно браться только с намерением получить свое собственное уникальное изделие, и непременно имея опыт работы с этим материалом.

Стеллажи из современных пластиков держат нагрузку – хоть чертям горох молотить. Они красивы и долговечны. Но сделать такой самому дома нереально: нужно оборудование для точного пластикового литья. Клеевые соединения и распилы будут всегда видны, а для подвала или сарая материал обойдется слишком дорого.

Дерево и фанера

Дерево также легко обрабатывается, и сделать деревянный стеллаж вроде бы проще простого: нарезал кусков бруса, сбил гвоздями, да и все тут. Но, не говоря уже об эстетике, такие конструкции долго не живут: перекашиваются, наклоняются, проседают. Дело оказывается в совсем вроде бы незначительных деталях.

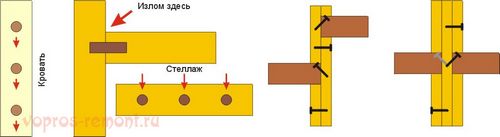

Шкантовые и пазовые соединения

Посмотрите на рис. Полки стеллажа со стойками соединяются либо гвоздями/саморезами, либо шкантами – глухими деревянными бобышками. Если речь идет о раме кровати, шканты держат неплохо: нагрузка на них направлена вдоль доски; в этом направлении оказывающего ей сопротивление материала много и работает он на сжатие. Сам шкант работает на сдвиг, но в данном случае это не страшно. Стык плотный (кто же делает щелястую мебель?) и плечо нагружающего момента ничтожно. Пока не начнет рассыхаться, будет держать.

Если же доска – полка стеллажа, то груз давит на соединители уже поперек доски. И неважно, липовый это чурбачок или гвоздь – доска со временем надломится. Там, где она налегает на шкант, на полку теперь приходится сдвиговая нагрузка, очень плохая для любого материала. Так что неважно, древесина это, фанера или ДВП. Сопротивляющегося сдвигу материала все равно мало, а плечо момента нагрузки может быть во всю длину полки.

Примечание: применять в стеллажах соединения на шкантах с внутренним расклиниванием – нагелях – вообще нельзя. Полка может треснуть уже при установке.

Чтобы перевести соединения из режима сдвига на сжатие с изгибом, полки стеллажа из дерева в гараже или сухом подвале укладывают на куски бруса, прибитые к боковинам. Такой стеллаж, конечно, долговечнее и нагрузку держит большую. Но вид – как говорится, лишь бы было. И любая асимметрия в распределении груза дает сдвиговый момент на крепления. Небольшой, но свое черное дело он делает: вроде бы прочный и сухой стеллаж со временем начинает без видимой причины косить и клониться.

Сделать его пригляднее и в то же время прочнее можно, набрав боковины из 2-3 слоев фанеры или МДФ на гвоздях или саморезах-блошках и клее, как справа на рис. Теперь полки лежат в пазах и держаться будут крепче. Но, во-первых, нужно, как и для гипсокартона, шпаклевать лунки над головками крепежа, а затем все изделие красить и декорировать. Во-вторых, полки из фанеры все равно будут провисать, их придется подкреплять рамами из брусьев или уголка и выйдут они на вид даже толще дощатых.

Примечание: опытному мастеру, умеющему обращаться со шпунтубелем, на боковины и промежуточные стенки стеллажа с врезными полками можно брать доски. Но подкреплять полки гвоздями или саморезами все равно придется и шпаклевка в покраской не отменяются. И еще нужно будет очень точно разметить места пазов. А боковины из кусков фанеры или МДФ можно собирать по месту.

Тем не менее, такой стеллаж пойдет в детскую для игрушек и предметов мелкого обихода. Здесь выбор материала однозначен: только дерево. Об металл можно поцарапаться и порезаться, гипсокартон легко ковыряем и при этом пылит, а пластик бликует, что очень вредно для детского зрения.

Видео: простая полка-стеллаж из ДСП

Металл

Перед автором, когда он был еще студентом, встала необходимость сделать настенные книжные полки. При практически полном отсутствии инструмента и производственных условий: ну кто позволит устроить в общаге мастерскую? Но в условиях острейшего дефицита материалов – дело было в СССР времени расцвета застоя. Причем полки нужны были разборные – кто знает, в какой комнате в следующем году жить придется.

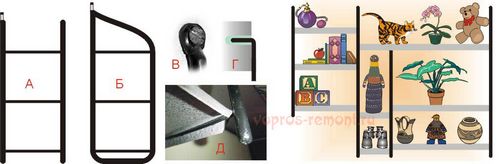

Металлический модульный стеллаж

Осенило при посещении выставки мобильных скульптур. Если люди ради чистой идеи из кусочков металлохлама – проволочек, жестянок – создают до невероятного простыми способами такие вещи, то кто я буду, если какие-то полки себе не сделаю? В результате появился металлический стеллаж из 6-мм прутка, 0,4 мм оцинковки и велосипедных спиц, см. рис. В дальнейшем конструкция многократно повторялась, совершенствуясь.

Стеллажик-первенец жив и по сей день, хотя прошло уже более 30 лет. Висит себе в чулане-мастерской, а что на него навалено, видно на рис. справа. Правда, молотковую эмаль для полок из оцинковки и кузбасслак для каркаса «тырили» на заказ за бутылку с военного завода.

Нагрузка модульного стеллажа

Отверстия для спиц в наружной (лицевой) стойке рамки глухие. В прилегающей к стене – сквозные. После сборки рамок концы спиц в них зачеканивались кернером. Изготовление стеллажа на 8 полок заняло день от света до света, с перекурами и пивом.

Заготовки для полок вырезались в большим запасом по краю – 60 мм при высоте готового отгиба в 10 мм, а после гибки обрезались с размер на отрезном круге; это станок наподобие большой стационарной болгарки. Иначе отгиб волнил – гнутье производилось примитивнейшим способом, с помощью слесарных тисков и трех кусков стального уголка 80 мм. Отгиб – примерно на 80-85 градусов; при попытке добиться точно прямого угла по краю опять шла волна.

Критики говорили – мол, через неделю провиснет вперед. Но не провисает уже много лет. Как потом показал расчет, свободно лежащие полочки-корытца оттягивают нагрузку к прилегающему к стене углу, и на перекос приходится совсем немного, а велосипедные спицы изготавливаются из высококачественной стали.

Первоначально верхние концы прилегающих к стене стоек изгибались, обрезались, и к ним в институтском гараже (волшебное слово – «пузырь») приварили мелкие некондиционные проушины, купленные в «Юном технике», поз. В. Затем подвес стал проще: концы стоек Г-образно изгибались и забивались в дюбели, поз Г. При этом, загнув концы и вверху, и внизу, возможно стало крепить боковины к стене наклонно в поперечной плоскости и получать стеллажи не только прямоугольной конфигурации.

Совершенно естественным образом эта «трансформенно-модульная» технология со свободно лежащими полками давала и стеллаж угловой. Все, что для этого требовалось – приходящиеся на угол полки вырезать трапециевидными в плане.

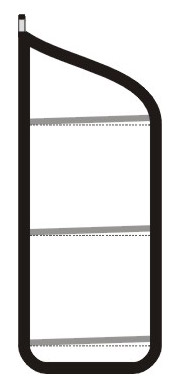

Боковина стеллажа для банок

Затем встала задача: приспособить стеллаж для домашних заготовок, там нагрузка на весь стеллаж примерно 1х1,5 м «с лица» превышала 150 кг. Первоначально боковые и промежуточные рамки изготавливались гнутыми из цельного прутка, поз. Б. Но это не решило проблемы: посудины, чуть тронешь, ездили по скользкому металлу. Было сделано ограждение на каждую полку – хозяйка выдала рекламацию: доставать неудобно. В конце концов проблема была решена элементарно просто: отверстия под спицы в передней стойке рамки были смещены примерно на 2 мм вверх, см. рис.

Теперь банки с «закрутками», чуть их тронешь, уже норовили не грохнуться на пол, а упереться в стенку. Такой стеллаж оказался пригодным не только для банок, но и для любых бьющихся предметов: ценных безделушек, комнатных растений. Изготовлено было в разное время 4 или 5 экземпляров.

При креплении к стене Г-образными изгибами в дюбелях высота стеллажа с рамками, гнутыми из цельного прутка, может быть любой, хоть во всю стену. Максимальная ширина изготовленных полок при этом была 400 мм без заметного прогиба спиц. Ничего удивительного: почти вся нагрузка приходится на углы, где спица намертво сидит в прутке.

Крепление к стене в дюбели оказалось удобным еще в трех отношениях. Во-первых, как бы ни играл пол, стеллаж от этого не наклонится. Во-вторых, забивать отгибы в дюбели можно не до конца, что дает возможность менять за стеллажом обои, не снимая его; удобно при этом для точной выдержки зазора подкладывать под рамку сверло нужного диаметра. В-третьих, стеллаж можно выставить совершенно вертикально на совсем горбатой стене. Для этого достаточно забивать отгибы в дюбели, сверяясь по отвесу.

Примечание: большой книжный стеллаж такого типа имеет полки шириной 350 мм и длиной 1200 мм. Одна полка высотой 450 мм – для фолиантов, две – высотой 350 мм, для in quarto, и еще пять – по 250 мм, для книг обычного формата. Всего 2400 мм. Вместимость одной секции – примерно 300 томов, при установке книг в один ряд. Мелкие на верхних полках можно устанавливать в два ряда.

Стеллаж в детскую

Дети, как известно, и с мебелью не церемонятся. И прятаться в ней любят. Поэтому, кроме ограничений на выбор материала (дерево), стеллаж в детскую должен быть и прочен, хотя сами игрушки много не весят.

Примечание: в детскую очень даже годятся стеллажи из бамбука. Они легки, прочны, экологичны, на вид приятны, см. рис. ниже Для самостоятельного изготовления, правда, не годятся – домашняя технология сложна, а материал в розницу дорог. Но момент для покупки сейчас (весна 2014 г.) как раз благоприятный: Китай на рынке намертво сцепился с новым резвым конкурентом – Колумбией – и цены падают.

Книжный стеллаж из бамбука

Изготовить детский стеллаж нужно в прочной раме-коробе с угловыми соединениями в шип. Промежуточные стенки устанавливаются на шкантах, а полки врезаются в них. Минимальная глубина паза – 12 мм, иначе от сжатия в пазу ничего не останется, пойдет уже почти чистый сдвиг, и нижний край паза начнет выкрашиваться или трескаться. Отсюда минимальная толщина материала для боковин 20 мм, а для промежуточных стенок 30 мм, если полки на одной высоте. Если разнесены по высоте – 20 мм, но разнос не менее 60 мм. В фанерных стенках глубина паза и разнос пазов по высоте могут быть уменьшены вдвое.

Такой стеллаж прочен, особенно если есть еще и задняя стенка, но вид имеет несколько казенный, слева на правом рис. Повеселее выглядит детский стеллаж без боковин, справа на том же рис. Но задняя стенка в нем должна быть обязательно, причем из цельного куска фанеры или ламинированной ДВП; для предыдущего варианта пойдет ДСП. Соединения деталей с задней стенкой – саморезами насквозь и на клее.

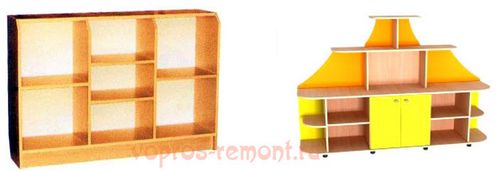

Стеллажи для игрушек

Примечание: вообще ДСП как материал для стеллажей нежелателен. Полностью избавиться от сдвиговых нагрузок в любой корпусной мебели с полками невозможно, а ДСП по своей структуре сдвиг держит совсем плохо.

Видео: самодельный детский шкаф

Временные стеллажи

Временный стеллаж на веревках

Тут возможны два случая. В помещение, подлежащее ремонту, подойдет стеллаж из обрезков досок или ламината на веревочном подвесе, см. рис. Если в подходящем месте под потолком проходит, допустим, труба отопления, то и стену долбить не нужно: просто привязываем к ней веревку, да и все тут. Работы – на час-другой.

Для сезонных вивариев с мелкой домашней живностью требования к стеллажам для клеток построже: они должны противостоять воздействиям осадков хотя бы 3-4 сезона и держать ветровую нагрузку. В таком случае выручит стеллаж из профиля. Перфорированные тонкостенные уголки (см. рис. слева ниже по тексту), короба и пр. выпускаются в широком ассортименте и стоят недорого.

Покупать набор для торговых стеллажей – готовые куски профиля, уголковые соединители, полки, метизы – не нужно, слишком дорого. Достаточно отрезков уголка стандартной длины и горсточки болтов М5-М6 с гайками. Резать перфоуголок можно ножницами по металлу или даже портняжными; толщина довольно мягкого металла – 0,25-0,5 мм.

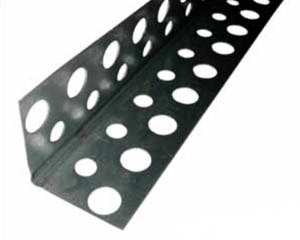

Перфорированный тонкостенный уголок

Доски или пластины для полок не нужны – повернув при сборке уголки вертикальными сторонами вверх, клетки можно устанавливать прямо на них. Также просто решается и проблема ветрового давления. Нижние части вертикальных стоек загибаем, надрезав, Г-образно и через перфорацию вбиваем в землю тоже Г-образные куски стального прутка.

Собрать стеллаж такого типа на 20 перепелиных клеток можно за 2 часа не торопясь, включая порезку профиля. Высота «полок» — 0,6-0,8 м для перепелов и 0,5-0,6 м для кроликов. Держится конструкция не менее 6 сезонов без ухода и покраски.

Примечание: удивительно, но в слегка поржавевшем стеллаже живность меньше болеет и лучше плодится.

Стеллажи для растений

Растения тоже чувствуют свою среду обитания. Самые строгие требования к стеллажам с горшками предъявляют узамбарские фиалки – сенполии; рассада и другие небольшие растения, кроме кактусов, на стеллаже для фиалок тоже будут благоденствовать. О сенполиях стоит рассказать немного подробнее.

Примечание: кактусы на стеллажах вообще не держат. Кактусы и габитуально сходные с ними африканские суккулентные молочайники эвфорбии просто ненавидят, когда над ними что-то нависает. Никакой мистики – тучи и дождь в Соноре или Калахари губительны к жестко приспособленным к постоянной сухости стеблевым суккулетнам.

Узамбарские фиалки с анютиными глазками не состоят и в отдаленном родстве. Они относятся к семейству геснериевых. Дикие сенполии растут в Узамбарских горах Южной Африки. Они – довольно-таки невзрачные, хоть и приятно выглядят. Эта миловидность побудила садоводов вывести огромное множество культурных сортов сенполий. Это уже не золушки, а роскошные светские львицы (см. образцы на рис.), весьма капризные.

Узамбарские фиалки — сенполии

Роста они небольшого, и любители-фиалководы собирают себе обширные коллекции, см. рис. справа. Держат их на стеллажах, но не простых. Если дикие сенполии-дурнушки довольствуются расщелинами в скалах с горсточкой кое-какой почвы, то холеные культурные красавицы чахнут от малейшего неудобства.

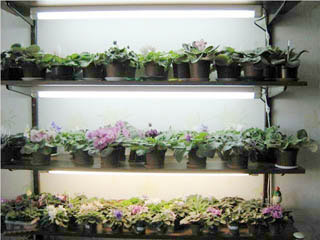

Коллекция сенполий на стеллаже

Во-первых, имеют значение размеры стеллажа. Больше или меньше необходимого пространства – сенполии, образно говоря, сразу начинают морщить носик и надувать губки. Чертеж испытанной конструкции показан на рис. слева ниже; размеры – в сантиметрах.

Во-вторых, есть одна хитрость. Кстати, очень подходящая и для рассады. В том и другом случае, чтобы растения росли крепкими, коренастыми, с хорошо развитой корневой системой, а взрослыми обильно цвели и плодоносили, нужен небольшой, едва ощутимый, подогрев почвы. Фирменные стеллажи с автоматикой из-за этого стоят очень дорого. Для узамбарских фиалок с рассадой дело осложняется тем, что они требуют питательной хорошо увлажненной почвы, которая без подогрева снизу склонна к закисанию.

Размеры стеллажа для сенполий

А теперь проделаем небольшой опыт. Возьмем кусок пенопласта руками. Чувствуется тепло? А ведь пенопласт ничто не греет. Но он, кроме того что великолепный теплоизолятор, еще и отлично отражает тепловое излучение. И от ладоней – тоже, вот руки и чувствуют свое же тепло.

Вернемся к растениям. Во влажной питательной почве вырабатывается тепло. Не так много, как в навозной куче, но, если вернуть его в горшочек, будет как раз столько, сколько нужно растениям. Безо всякой дорогостоящей автоматики.

Вывод ясен: хотя материал стеллажа под растительность может быть и любым, полки нужно застелить листами пенопласта. Толщины достаточно в 4-5 мм. Вроде бы ничего нового – огородники давно с успехом выращивают рассаду в пенопластовых упаковочных коробках.

Но появляется еще один небольшой секрет. Полки для фиалок – не временные, а гранулированный пенопласт от пролитой при поливке воды и крошек земли скоро теряет вид и начинает рассыпаться. Поэтому под фиалки нужно подкладывать не гранулированный, а экструдированный пенополистирол, ЭППС. Это тот же пенопласт, изготовленный по особой технологии. Он стоек, грязь с него просто вытирается тряпкой. Воды и органики из грунта не боится.

Примечание: пенопласт или ЭППС также хорошо отражают свет ламп освещения полок, что тоже идет на пользу растениям.

Видео: стеллаж для рассады с лампами

Гараж и подвал

В подвале и гараже микроклимат сходен: отопление – или минимальное, или никакого; относительная влажность высокая. Света тоже мало, и ультрафиолетовой порчи древесины опасаться нечего. Но от влажности и морозобоин деревянный стеллаж нужно предохранить, даже если он вовсе топорной конструкции. Лучшее средство для этого – двух-трехкратная пропитка заготовок водно-полимерной эмульсией, она дешева. Зато потом, по высыхании, если на дерево плеснуть водой, видно, как она скатывается, а древесина не намокает. Эффект в темном помещении сохраняется много лет. После сборки нужно еще раз пройтись кистью с той же эмульсией ПВА по стыкам, это предохранит от ржавчины крепеж.

Стеллаж в гараж должен быть кроме того еще и компактным: ширина легкового автомобиля с обеими распахнутыми дверцами превышает 3 м. Стандартные размеры гаража под семейный автомобиль – 4х7 м в плане, так что на стеллаж остается совсем немного.

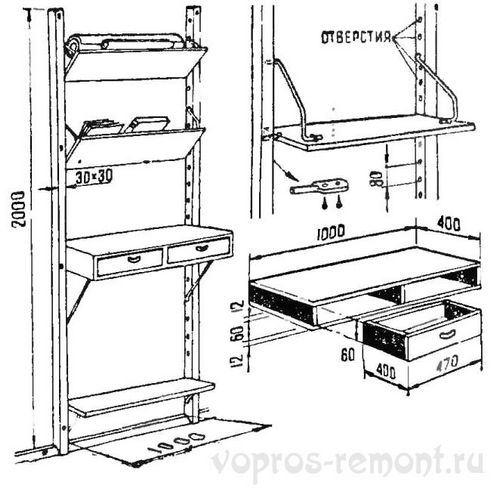

Гаражный стеллаж

Лучший вариант гаражного стеллажа – настенный приставной. Пример удачной конструкции показан на рис. Регулируемый наклон полок позволяет без опаски хранить круглые детали, рулонные и бьющиеся материалы. В оригинальной конструкции (еще советских времен) стойки выполнены из брусьев, но теперь дешевле и проще будет сделать их из перфорированного оцинкованного уголка, см. выше.

Видео: передвижной хозяйственный стеллаж

Инструментальный

Полка для инструмента

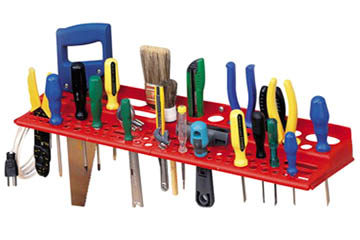

Стеллаж для инструментов – особая статья. Сейчас, к примеру, почему-то в моде полки с набором отверстий под разные инструменты, см. рис. Но, откровенно говоря, такой стеллаж удобен, только если его содержимым вообще не пользоваться. Причина? Да в работе нужно иметь возможность брать инструмент и класть его обратно на ощупь. А тут все рукоятки под рукой хлябаются, а потом нужно в дырку попадать. Инструмент то и дело роняется, теряется, и, по Первому закону Мерфи, падает именно туда, где может причинить наибольший ущерб. Очень любит теряться острым концом по ноге.

Между тем авиаторам, связистам, энергетикам и специалистам других профессий, которым никак нельзя забывать инструмент в обслуживаемой технике, давным-давно известен удобный и безопасный инструментальный стеллаж-стенд, см. рис. ниже. Кстати, регламентированный старыми ГОСТ и отраслевыми нормами. Хотя у него нет ни стенок, ни полок, но это стеллаж; в смысле – место упорядоченного хранения.

Самодельный стеллаж для инструмента

Материал – доска, фанера. Скобы под крупный инструмент (голубые) – из проволоки или просто вбитых не до конца и загнутых гвоздей. Петли под мелкий – кожаные или брезентовые. Есть совсем простая любительская модификация из обрезка доски и кусков дюритового шланга, см. след. рис. справа.

Упрощенный стеллаж для инструмента

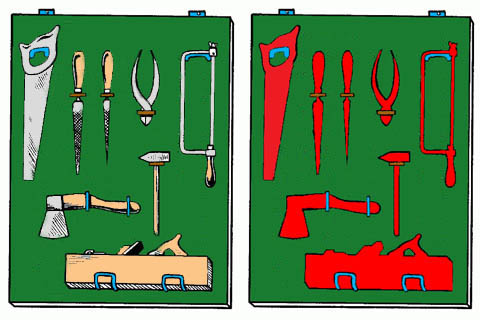

Профи же после покраски доски в нейтральный цвет раскладывали на ней инструмент, карандашом обводили его контуры и прокрашивали внутри красной или ядовито-желтой краской. Сразу было видно не только, все ли на месте, но и правильно ли уложено, не свалится ли. И, поскольку крупный инструмент лежит на скобах, брать его и класть обратно на ощупь наловчиться легко. С мелким так же – неправильно кладешь, петля сминается, это сразу чувствуется.

Примечание: автору известен случай, когда в БАО (батальон аэродромного обслуживания) у одного из солдат при осмотре после работы обнаружилось отсутствие отвертки. Искали ее всю ночь всем батальоном, иначе пришлось бы отменять завтрашние полеты, а это ЧП. Нашли под утро – закатилась в щель между плитами бетонки. Что после этого пришлось вытерпеть бедненькому салажонку – в Голливуде, наверное, сняли бы кассовый ужастик.

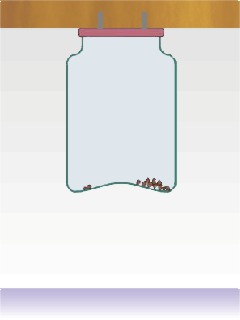

Банка на стеллаже для мелкого крепежа

Если же инструментальный стеллаж обычный, с деревянными полками, то хорошим довеском будут несколько стеклянных банок из-под овощных консервов с завинчивающимися крышками, отвергнутых хозяйкой из-за того, что пластиковое напыление внутри крышки стерлось и она поржавела. Крышки привинчивают к исподу полки (след. рис. справа), а в банках хранят мелкие метизы – сразу видно, где что находится.

Но такое усовершенствование годится только для аккуратных мастеров: скользкую банку можно выронить. Поэтому растеряхам лучше все-таки обходиться пластиковыми кассетницами или жестянками из-под растворимого кофе.

Итог

Вот, видим, что простейшая, казалось бы, штуковина – стеллаж – таит в себе немало тонкостей. Однако работу по его изготовлению они не затрудняют, знать только нужно что где к чему. Поэтому самодельный стеллаж – неплохое начало для желающих освоить столярное дело. Цены большинства покупных изделий явно вздуты.
