Бетономешалка своими руками — инструкция по сборке!

Бетономешалка» — это необходимый агрегат для успешного выполнения большинства строительных и отделочных работ. Название указывает на основную функцию приспособления. В его рабочую емкость загружаются сырье для производства бетона: цемент, щебень, песок и вода. Вращение емкости обеспечивает тщательное смешивание ингредиентов, предоставляя максимально однородный бетон с лучшими характеристиками.

Содержание:

• Набор для сборки самодельной бетономешалки
• Подготовка к сборке бетономешалки
• Поэтапное руководство по сборке бетономешалки
  • Видео – Бетономешалка своими руками

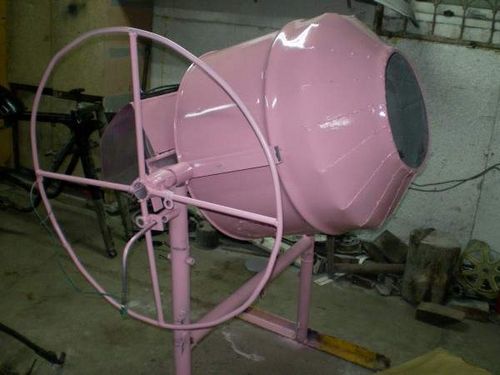

Бетономешалка своими руками

О предназначении бетона известно каждому. Без него не получится построить дом, сделать надежные и красивые дорожки, возвести любого рода хозяйственные сооружения.

Конечно, можно было бы готовить бетон «дедовским» способом, перемешивая компоненты смеси лопатами, но на это уйдет непозволительно много времени и сил, в особенности, если идет речь о масштабных строительных работах. Бетономешалка же поможет свести все издержки к минимуму.

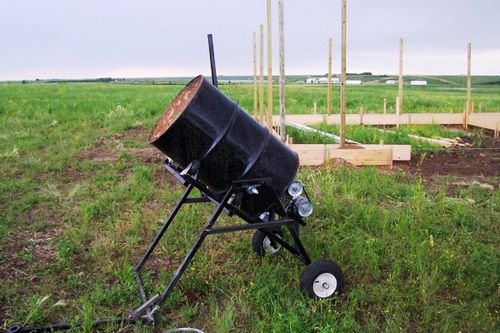

Бетономешалка поможет свести все издержки к минимуму

Если вы не планируете регулярно заниматься строительными работами, в покупке готовой бетономешалки нет никакого смысла. Агрегаты фабричного производства стоят достаточно дорого, поэтому лучше собрать механизм своими руками. Тем более, что в этой работе нет ничего сверхсложного, да и сама конструкция может быть собрана из доступных подручных средств и приспособлений.

Конструкция может быть собрана из доступных подручных средств и приспособлений

При грамотном подходе самодельная бетономешалка по своей надежности и производительности не будет уступать полноценному фабричному агрегату. Удобство работы тоже на высоком уровне – пользователь засыпает компоненты бетона в необходимых пропорциях, запускает механизм и через некоторое время получает качественную и готовую к использованию смесь.

При расчете смеси необходимо учитывать, для чего она вообще готовится. Традиционно для приготовления качественного бетона с высокими эксплуатационными свойствами берется часть цемента, в 2-3 раза большее количество песка и порядка пяти частей крупного заполнителя. В качестве крупного заполнителя традиционно применяется щебенка.

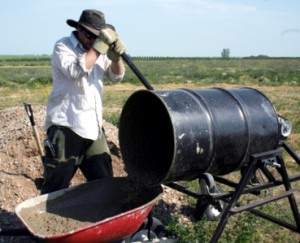

Приготовление бетона

Главным преимуществом самодельной бетономешалки является то, что ее сборка не требует больших денежных вложений.

Заводской агрегат будет стоить в несколько раз больше, и такие расходы обоснованы далеко не во всех ситуациях. Да и фабричная сборка далеко не всегда является гарантией высокого качества и надежности агрегата. Даже если у вас есть несколько десятков тысяч рублей на приобретение готовой бетономешалки, вряд ли вы согласитесь отдать деньги за низкокачественное оборудование кустарного производства. Зачем это делать, если такую же бетономешалку можно собрать самостоятельно?

При условии грамотной сборки недостатков у самодельной бетономешалки не будет. Вам нужно лишь детально изучить теоретическую часть, разобраться во всех нюансах, запастись терпением и выделить время для работы. Все, что понадобится для сборки агрегата, можно найти в сарае либо купить в хозяйственном магазине за копейки.

Набор для сборки самодельной бетономешалки

1. Емкость, в которую будут загружаться компоненты бетонной смеси. Чаще всего домашние мастера используют для этого обыкновенную бочку на 200 л. Ей необязательно быть новой, главное, чтобы отсутствовали сильные повреждения и деформации.
2. Электродвигатель. Можно обойтись и без него, но тогда бочку придется крутить вручную.
3. Рама для основания. К ней будут крепиться элементы конструкции.
4. Ось вращения.
5. Гаечные ключи.
6. Отвертки.
7. Болты и прочие крепежные элементы.
8. Болгарка.
9. Электродрель.
10. Электрический шуруповерт.
11. Сварочный аппарат.
12. Ножовка.

При желании вы можете вносить свои изменения в конструкцию рассматриваемого агрегата. В такой ситуации не забудьте скорректировать набор необходимых приспособлений под свои нужды.

Подготовка к сборке бетономешалки

Прежде чем приступать к сборке самодельной бетономешалки, настоятельно рекомендуется подготовить подробный чертеж или хотя бы элементарный эскиз будущей конструкции. Все это поможет вам легче ориентироваться в процессе работы.

Подготовка включает в себя несколько основных этапов.

Первый этап – подготовка площадки для работы. Сборку бетономешалки лучше проводить в гараже, сарае или другом подобном помещении. В принципе для выполнения такой работы подходит любая площадка, нужно лишь, чтобы был доступ к электричеству, т.к. работа по сборке подобного агрегата требует применения некоторых электроинструментов. Помните и о том, что при работе с металлом будет создаваться сильный шум, да и предотвратить появление загрязнений не удастся. Поэтому заниматься сборкой в жилых помещениях не рекомендуется.

Уберите с площадки все, что не будет использоваться во время работы. Создайте такие условия, при которых вас никто и ничто не будет отвлекать. Принесите на площадку необходимые инструменты. Главным рабочим агрегатом при выполнении такой работы является сварочный аппарат. Но при отсутствии должного опыта за работу со сваркой лучше не браться. Бетономешалку можно собрать и без сварных соединений, заменив их болтами. Однако без дрели выполнить работу точно не получится. Также принесите на площадку ножовку и несколько разных отверток.

Второй этап – подготовка чертежа. Ничего сверхсложного в чертежах бетономешалок нет. Необходимо лишь определить оптимальные габариты опорной рамы и подходящую длину оси вращения. Эти параметры зависят от размеров выбранной емкости. Чем она тяжелее, тем более массивными должны быть упомянутые элементы.

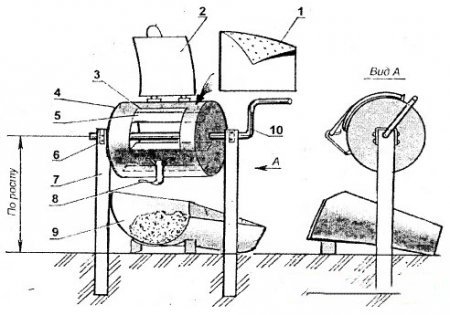

Бетономешалка на ручной тяге своими руками

Подумайте, с какой бетономешалкой вам будет удобнее всего работать: стационарной или мобильной. Передвижные агрегаты оснащаются колесиками. Отразите этот момент в чертежах. Передвижные модели более удобны, т.к. их можно переместить на другую часть площадки с меньшими усилиями. Однако из-за наличия колес устойчивость агрегата несколько снижается, но при небольших объемах смеси это некритично.

Третий этап – подготовка емкости и опорной рамы. Главным элементом рассматриваемой бетономешалки является металлическая бочка на 200 литров. По возможности подберите бочку с несъемным дном, т.к. в противном случае будет велика вероятность того, что дно попросту отпадет в процессе работы. Уделите внимание и верхней крышке. Она должна максимально надежно крепиться к бочке, иначе в один прекрасный момент участок вокруг бетономешалки окажется забросанным раствором.

Если емкость не новая, внимательно изучите ее состояние. Не должно быть сильной коррозии, сквозных отверстий и т.п. Раму можете сделать из простого металлического уголка. Такие уголки более удобны в использовании по сравнению с трубами.

Четвертый этап – выбор электродвигателя. Подойдет мотор, аналогичный тем, которыми комплектуются мощные дрели. Также можно использовать бензиновый двигатель. Где он использовался изначально – неважно. Главное, чтобы устройство имело мощность от 1,3 кВт.

Пятый этап – установка лопастей. Перед началом сборки нужно разместить в бочке лопасти, благодаря которым будет обеспечиваться максимально качественное перемешивание ингредиентов бетонной смеси.

Успешно завершив все подготовительные операции, переходите непосредственно к сборке бетономешалки.

Поэтапное руководство по сборке бетономешалки

Первый этап – сборка каркаса. Один из наиболее важных и ответственных моментов. В процессе работы каркас бетономешалки будет подвергаться довольно серьезным нагрузкам, поэтому он должен быть максимально прочным. Основание лучше всего делать из стального уголка 13 см.

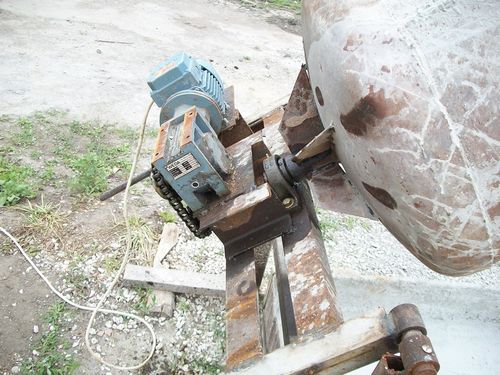

Бетономешалка самодельная

Второй этап – выбор крепежных элементов. Желательно, чтобы все неподвижные соединения выполнялись с помощью сварочного аппарата. При отсутствии такой возможности нужно выбрать подходящие болты. Традиционно используются болты, имеющие 2,7 см в диаметре. Емкость устанавливается под наклоном к основанию конструкции. Оптимальным считается уклон в 35 градусов.

Третий этап – подготовка двигателя. Ранее приводилась информация об оптимальных характеристиках мотора. При отсутствии подходящего двигателя сделайте ручной привод. Во время работы с такой бетономешалкой придется прилагать некоторые усилия, но ручное замешивание раствора однозначно было бы более трудоемким.

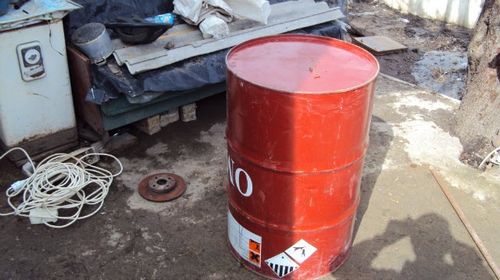

Делаем бетономешалку из бочки

Четвертый этап – подготовка емкости и сопутствующих элементов. До того как вы смонтируете бочку с редуктором, вам необходимо прикрепить к днищу емкости зубчатый венец. Этот элемент представляет собой стальной диск с некоторым количеством зубцов. Отлично подойдет автомобильный диск. По отзывам пользователей лучше всего подходят диски от «Волги». Для их изготовления используется каленый металл, что придает изделию более высокую прочность, а внешняя сторона изделия оснащается зубьями.

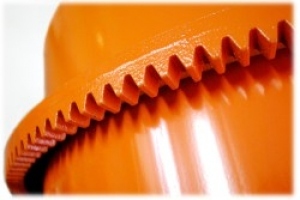

Чугунный зубчатый венец

Пятый этап – разметка и подготовка отверстий. Возьмите венец, приложите его к днищу емкости и нанесите метки в местах соединений. Уберите венец, возьмите дрель и подготовьте отверстия в соответствии с нанесенными отметинами.

Шестой этап – установка венца и редуктора. Приложите венец к днищу так, чтобы его отверстия совпадали с только что подготовленными отверстиями в днище, и вставьте крепежные болты. Закрутите гайки. Для этого применяется обыкновенный гаечный ключ. Редуктор крепится на раму. Разметка и соединения создаются по такому же принципу, как и в случае с венцом. Закрепите редуктор.

Седьмой этап – подготовка лопастей и установка емкости. Установите бочку с предварительно размещенными в ней лопастями на редуктор. О предназначении таких лопастей уже упоминалось ранее – благодаря им будет обеспечиваться более качественное перемешивание бетонной смеси. Никаких проблем с лопастями не возникнет: достаточно взять 4-5 металлических уголков и закрепить их по длине емкости примерно на одинаковом расстоянии друг от друга.

Восьмой этап – модифицирование редуктора. Очень важный момент – с редуктора нужно снять малый шкив и установить вместо него подходящую шестерню. Благодаря этой шестерне бочка сможет вращаться. К примеру, хорошо подойдет малая шестерня от биндекса стартера уже упоминавшейся «Волги». При отсутствии конкретно такой детали просто подберите аналогичную.

Девятый этап – установка двигателя. Мотор является важнейшей составляющей самодельной бетономешалки. Его необходимо присоединить к кронштейну. Оптимальные характеристики двигателя приводились ранее.

Десятый этап – установка дополнительных элементов. Чтобы в дальнейшем вам было легче переворачивать бочку с готовым бетоном, установите на нее штурвал. Для этого необходимо взять обрезок металлической трубы и радиально вкрутить в него стержни. В завершении останется надеть и надежно закрепить штурвал на дополнительном редукторе. Однако это необязательно, можно будет попросту доставать бетон из емкости с помощью лопаты.

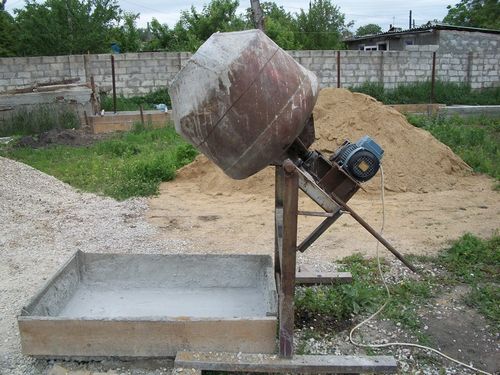

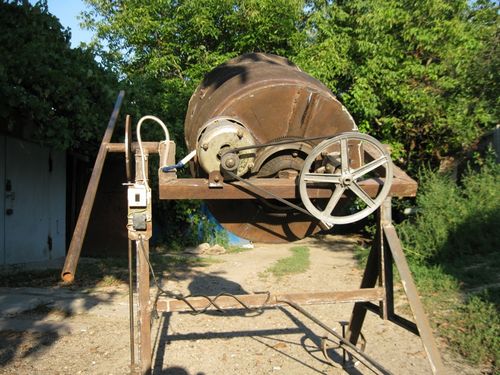

Самодельная бетономешалка

При желании можете покрасить бочку в свой любимый цвет. На этом сборка бетономешалки своими руками заканчивается. Следуйте инструкции и все получится. Удачной работы!
