Котел на отопление своими руками — инструкция!

На сегодняшнем рынке доступен большой выбор различных типов котлов для отопления. Конструкция, мощность и рабочий принцип котлов разные, а выбор топлива для их эксплуатации обеспечивает покупателю свободу. Однако, цены на готовые модели могут быть высокими для многих покупателей. Поэтому, собрать котел своими руками является выгодным вариантом.

Содержание:

• Конструкция твердотопливного котла
• Что нужно для сборки котла?
  • Набор для сборки котла
  • Инструменты для сборки самодельного котла
• Руководство по сборке котла
  • Видео – Котел на отопление своими руками

Котел на отопление своими руками

Существует множество инструкций по самостоятельной сборке отопительного оборудования самых разнообразных типов. Новичкам рекомендуется начинать освоение данного мастерства с построения твердотопливных котлов. Подобные агрегаты наиболее просты в сборке и наименее опасны, если сравнивать с теми же газовыми котлами.

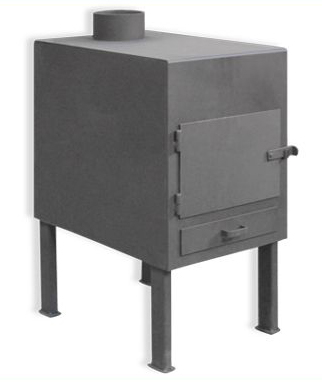

Ярким примером самодельного твердотопливного отопительного агрегата является буржуйка, хорошо знакомая многим дачникам, владельцам гаражей, теплиц, складов и т.д. Вашему же вниманию предлагается руководство по сборке более эффективного и усовершенствованного агрегата.

У твердотопливного котла есть много общего с обыкновенной отопительной печкой, но имеется и ряд существенных отличий в плане особенностей отдачи тепла окружающему пространству.

Самодельный котел состоит из нескольких основных элементов, каждый из которых можно изготовить собственноручно.

Конструкция твердотопливного котла

1. Топливный отсек. В этом бункере происходит сжигание загруженного топлива. Топливник оснащается специальными колосниками, за счет которых регулируется объем подаваемого воздуха.
2. Емкость. В ней будет храниться вода, традиционно выполняющая функции теплоносителя в системе обогрева.
3. Дымоход. Отводит продукты сгорания, образующиеся в процессе работы котла, и одновременно способствует созданию требуемой тяги.
4. Система дроссельных заслонок. Нужна для дополнительного контроля интенсивности воздушной тяги. Также эта система перекрывает каналы после угасания огня.

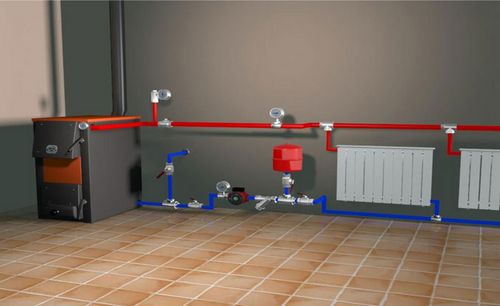

Система отопления на основе самодельного твердотопливного котла в обязательном порядке оснащается водяным накопителем тепла. Это бак, обычно имеющий объем порядка 25-30 л (более точное значение рассчитывается на этапе проектирования котла и может быть как меньшим, так и значительно большим), и размещающийся в верхней части отопительного агрегата.

В данной емкости накапливается тепловая энергия в процессе активной топки оборудования. После завершения топки подогретая жидкость начинает циркулировать по отопительной системе, нагревает батареи отопления, а батареи – комнату.

Дополнительно над накопительной емкостью может устанавливаться еще один бак из нержавейки. Он нужен в тех случаях, когда котел одновременно будет и отапливать помещение, и использоваться для подогрева воды.

Прежде чем приступать к работе по изготовлению котла, вам нужно подготовить чертежи агрегата в целом и его отдельных элементов. При отсутствии необходимых навыков работу по составлению чертежей лучше поручить специалисту. Также в открытых источниках можно найти множество готовых чертежей типичных котлов и взять их за основу.

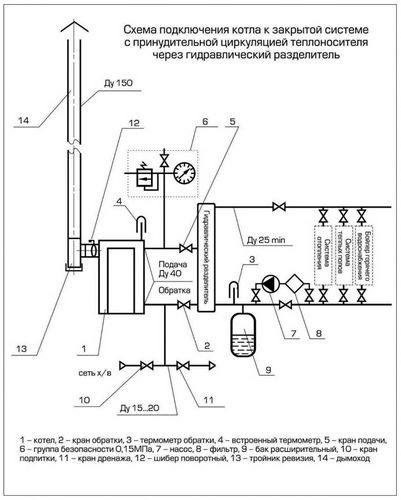

Схемы подключения

При определении габаритов, мощности и прочих значимых характеристик отопительного котла нужно ориентироваться, в первую очередь, на площадь отапливаемого помещения. Если агрегат будет оснащаться любого рода средствами автоматизации, этот момент также обдумывается на стадии проектирования и отражается в чертежах.

Что нужно для сборки котла?

Самостоятельное изготовление котла не потребует использования каких-либо труднодоступных и дорогостоящих материалов и комплектующих. Подготовьте все необходимое заранее, чтобы не тратить время на докупку необходимых деталей в будущем.

Набор для сборки котла

1. Листовая сталь. В данном случае вам понадобится материал толщиной от 0,5 см.

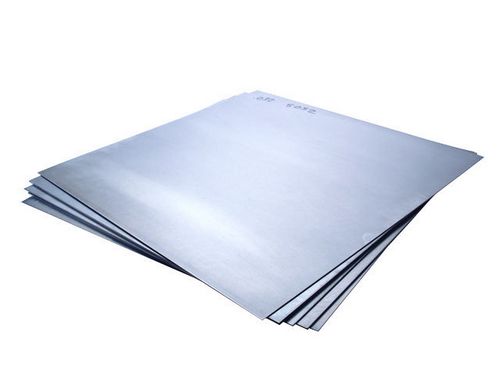

   Листовая сталь

2. Металлический уголок.
3. Чугунная решетка для колосника.

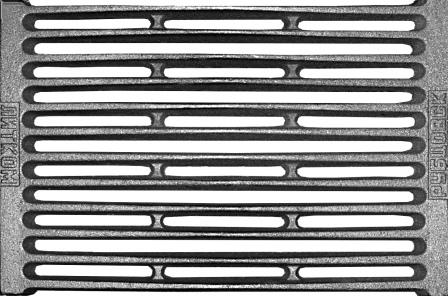

   Чугунная решетка для колосника

4. Водопроводные трубы из стали.
5. Дверцы для зольника и топки.


   Дверцы печные

6. Печные заслонки.
7. Готовый накопительный бак и емкость для бытовых нужд. При желании эти агрегаты тоже изготавливаются самостоятельно из листовой нержавейки.
8. Просеянный песок. Подойдет как карьерный, так и речной песок.

Все необходимые материалы продаются в компаниях, специализирующихся на изготовлении и реализации металлопроката. Трубы и разного рода емкости можно купить в сантехническом магазине. Дверцы и решетки купите в магазине отопительного оборудования или сделайте самостоятельно. Песок закажите у специализированной компании или добудьте сами.

Рассматриваемая работа требует от исполнителя наличия навыков обращения со сварочным аппаратом. При отсутствии необходимого опыта лучше сначала основательно потренируйтесь варить на каких-нибудь сторонних металлических заготовках.

Инструменты для сборки самодельного котла

1. Сварочный аппарат. Новичкам лучше всего отдавать предпочтение сварочным аппаратам инверторного типа. Такие агрегаты наиболее просты в освоении по сравнению с другими существующими моделями.
2. Мощная болгарка.
3. Щипцы.
4. Электродрель и сверла по металлу.
5. Пассатижи.
6. Уровень.
7. Угольник.
8. Измерительная рулетка.

Дополнительно подготовьте средства индивидуальной защиты. Будет достаточно стандартного комплекта сварщика, включающего в себя защитную маску, комбинезон или фартук из плотной мешковатой ткани и перчатки.

Руководство по сборке котла

Главной частью любого отопительного котла является топочная камера. В этом отсеке температура поднимается до 1000 градусов и выше, поэтому сборка топки должна выполняться с использованием соответствующих материалов.

Стенки топки лучше всего делать из жаропрочной стали. При отсутствии жаропрочного материала можно использовать обычную сталь, но в такой ситуации стенки надо сделать двойными. В противном случае топка достаточно быстро прогорит.

Буржуйка

Первый этап. Вырежьте из листовой стали все грани корпуса будущего котла, кроме верхней. Для резки удобнее всего использовать болгарку. При выполнении этой работы ориентируйтесь на предварительно подготовленный чертеж и вырезайте детали в соответствии с заранее просчитанными размерами.

Второй этап. Нарежьте профильную трубу на несколько частей. Эта элементы будут выполнять функцию ребер жесткости. Необходимое количество ребер жесткости должно быть указано в чертеже.

Третий этап. Изготовьте из стального уголка элементы, посредством которых будет обеспечиваться более высокая прочность соединений отдельных элементов котла.

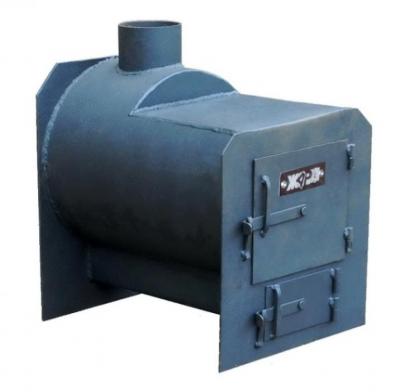

Буржуйка — котел

Четвертый этап. Вырежьте в передней части корпуса котла отверстие в виде прямоугольника. Габариты этого отверстия должны соответствовать размерам дверки топки. Предварительно наметьте будущее отверстие на корпусе.

Пятый этап. Изготовьте из листовой нержавейки 2 бака для воды. Учитывайте тот факт, что нержавейка варится по несколько иной схеме, нежели обычная сталь. Такая сварка требует определенного опыта, при отсутствии которого лучше поручить выполнение данной работы специалисту. Еще удобнее – купить готовые баки. Это позволит сэкономить время и силы.

Шестой этап. Соберите теплообменник. Этот элемент котла состоит из нескольких водопроводных труб. Соедините их при помощи сварки так, чтобы получился проточный контур с наиболее возможной наружной поверхностью. Достигнув максимальной внешней поверхности упомянутого контура, вы обеспечите самую эффективную и быструю теплоотдачу.

Седьмой этап. Подготовьте фундамент для установки котла. Готовая металлическая конструкция будет иметь достаточно большой вес, поэтому ее нужно устанавливать на надежное и прочное основание. Также по возможности все работы по сборке котла следует выполнять в месте его будущей установки, чтобы потом избежать неудобств с транспортировкой тяжелого агрегата.

Подготовьте фундамент для установки котла

Подготовьте незаглубленное основание из жаропрочного кирпича. Уложите на фундамент днище зольника. По периметру днища зольного бункера установите в вертикальном положении и закрепите с помощью сварки внутренние стенки самодельного котла. Внутри корпуса приварите направляющие.

Восьмой этап. Уложите колосники на направляющие, а затем выполните монтаж теплообменников. К внешней стенке бункера приварите вертикальные ребра жесткости. Для создания таких ребер используйте обыкновенный прямоугольный стальной профиль.

Девятый этап. Установите внешние стенки корпуса агрегата и верхнее перекрытие котла. Между внутренними и наружными стенками установки засыпьте подготовленный песок. Этот материал одновременно будет выполнять функции накопителя тепла и защищать стенки камеры от прогорания.

Засыпку лучше всего выполнять с использованием промытого песка. Предварительно прокалите песок на огне. Такая обработка устранит разного рода органические включения, присутствие которых нежелательно.

Десятый этап. Установите на верхнюю плиту предварительно подготовленные баки из нержавеющей стали и выполните подключение к соответствующим контурам.

Одиннадцатый этап. Закрепите на свои места дверцы различных камер и можете приступать к тестированию котла.

Устройство дымохода

Таким образом, в самостоятельной сборке твердотопливного котла нет абсолютно ничего сложного. Придерживайтесь полученных инструкций, постепенно переходите от одного этапа к другому, и вы получите недорогой, эффективный и надежный котел, практически ни в чем не уступающий дорогостоящему оборудованию заводского производства.

Удачной работы!
