Многие счастливые владельцы частных домов, коттеджей и дачных домиков мечтают о постройке в своем участке отдельной бани. Это можно сделать, обратившись к профессиональным строителям или самостоятельно. Несомненным фактом является то, что основой прочности и долговечности любого здания является фундамент.

Содержание:

Столбчатый фундамент для бани - 3 варианта + инструкции!

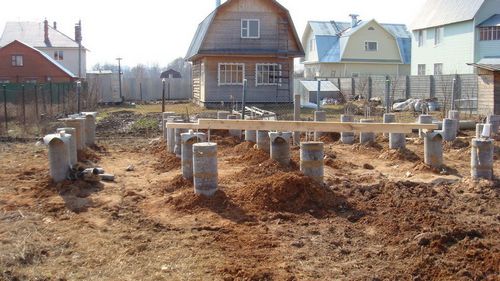

Столбчатый фундамент для бани

Зачастую, для строительства бани используют деревянный материал – бревна или брус, благодаря которому постройка получается довольно легкой. Именно поэтому баню целесообразно возводить на столбчатом фундаменте, который представляет собой заглубленные в почву опорные столбы из различного материала. Такие опоры могут монтироваться из дерева, кирпича, камня, труб, фундаментных блоков, железобетона.

Столбчатый фундамент для бани - 3 варианта + инструкции!
Столбчатый фундамент — схема
Столбчатый фундамент для бани - 3 варианта + инструкции!

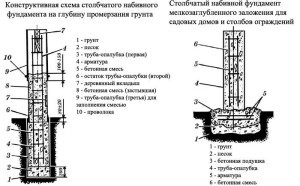

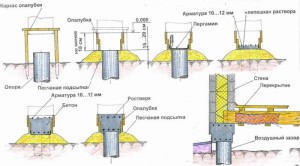

Конструктивная схема столбчатого набивного фундамента

Столбчатый фундамент для бани - 3 варианта + инструкции!
Виды столбчатого фундамента
Столбчатый фундамент для бани - 3 варианта + инструкции!

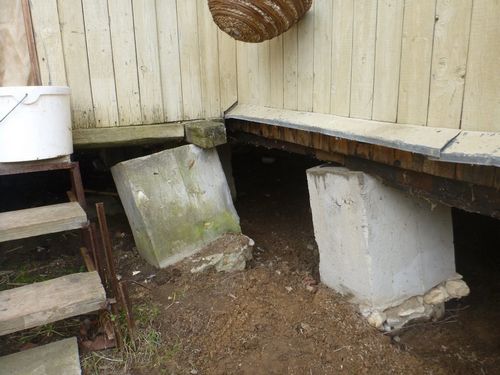

Деревянные столбчатые фундаменты

Подготовительные работы

Перед началом работ необходимо провести очистку и планировку участка под будущую постройку. Для этого снимаем верхний слой грунта (порядка 30 сантиметров) под планируемым зданием вместе со всей растительностью.

Столбчатый фундамент для бани - 3 варианта + инструкции!

Уборка грунта

Затем необходимо максимально уровнять все ямы, неровности, а при глинистом грунте произвести подсыпку песком и гравием.

Столбчатый фундамент для бани - 3 варианта + инструкции!

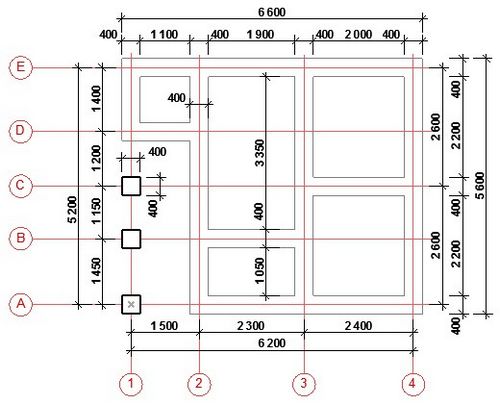

План фундамента
Столбчатый фундамент для бани - 3 варианта + инструкции!

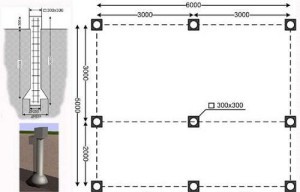

Схема столбчатого фундамента с фундаментом для печи

Далее переносим план бани непосредственно на земельный участок, используя рулетку, строительный уровень, обычные деревянные или металлические колышки и строительную нитку для обозначения осей. Если участок расположен на местности, имеющей значительный перепад по высоте сторон, то для определения высоты столбов фундамента целесообразно воспользоваться помощью профессионала и произвести нивелирование поверхности. Это является гарантией того, что будущая баня не будет иметь перекосов.

Столбчатый фундамент для бани - 3 варианта + инструкции!

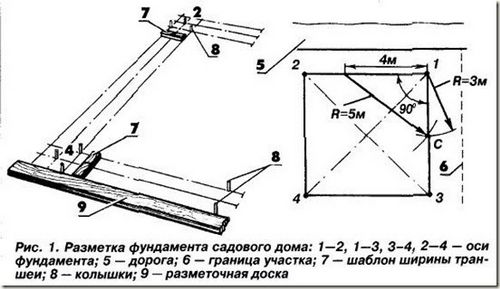

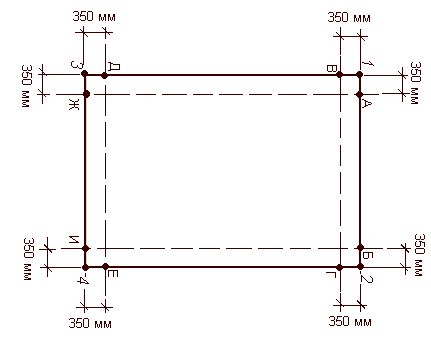

Принцип разметки фундамента

Столбчатый фундамент для бани - 3 варианта + инструкции!

Разметка для фундамента

Столбчатый фундамент для бани - 3 варианта + инструкции!

Разметка фундамента под баню

Земляные работы

Независимо от выбора материала для монтажа столбчатых опор, все фундаменты этого типа монтируются по схожему принципу (кроме варианта с ростверком). Это относится и к земляным работам, перед началом которых нужно определиться с типом грунта, близости к поверхности грунтовых вод и глубиной его промерзания.

Столбчатый фундамент для бани - 3 варианта + инструкции!

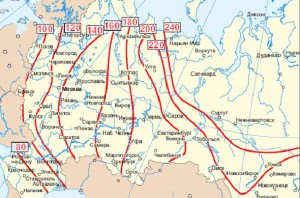

Глубина промерзания грунтов
Столбчатый фундамент для бани - 3 варианта + инструкции!
Глубина промерзания
Столбчатый фундамент для бани - 3 варианта + инструкции!
Глубина промерзания грунта

Эти факторы непосредственно влияют на глубину монтажа опорных столбов. Чтобы определить тип грунта и уровень грунтовых вод, необходимо выкопать яму глубиной не менее 1-1,2 метра (оптимально). Если на этой глубине нет грунтовых вод, а грунт не является пучинистым – промерзающим, то такой глубины для столбчатого фундамента бани вполне достаточно.

Столбчатый фундамент для бани - 3 варианта + инструкции!
Грунтовая вода накапливается на дне скважины
Столбчатый фундамент для бани - 3 варианта + инструкции!
Пример почвы с высоким уровнем грунтовых вод

В противном случае, нужно копать до плотного, несжимаемого слоя почвы, ориентируясь на следующий показатель: глубина промерзания + 40 сантиметров. Нужно помнить, что к пучинистым грунтам относятся те, которые имеют в своем составе глину. И чем больше ее содержится, тем значительнее земля склонна к промерзанию. Если не выполнить эти условия, то под воздействием воды или минусовой температуры фундамент может не только треснуть или деформироваться, но и полностью разрушиться.

Столбчатый фундамент для бани - 3 варианта + инструкции!

Деформировавшийся фундамент

Столбчатые опоры фундамента в обязательном порядке должны быть расположены по углам здания, на пересечении стен, по всему периметру и под перестенками через 1,5-2,0 метра, в зависимости от общего веса конструкции. Ямы под опоры можно выкопать лопатой, а можно использовать специальный ручной конусообразный бур требуемого диаметра, благодаря которому удается получить максимально ровные отверстия.

Столбчатый фундамент для бани - 3 варианта + инструкции!

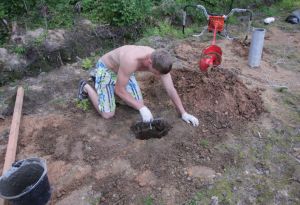

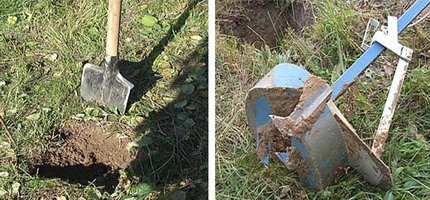

Два способа копки ям

Исходя из того, какой материал будет использоваться для строительства столбчатого фундамента, определяется нужный диаметр отверстий, который должен быть на 7-10 сантиметров больше таких параметров:

  • для столбов из кирпича и камня оптимально 50х50 сантиметров;
  • для столбов из бутового камня – 60х60 сантиметров;
  • для асбоцементных труб Ø200 мм;
  • для железобетонных опор достаточно 30-35 сантиметров;
  • для промежуточных — это 25-30 сантиметров.

На дно каждой подготовленной ямы засыпаем около 20 сантиметров песка, добавляем немного воды и тщательно трамбуем, получая таким образом нужную песчаную подушку. На этом подготовительные и земляные работы закончены. Можно приступать к непосредственному обустройству столбчатого фундамента из выбранного материала.

Столбчатый фундамент для бани - 3 варианта + инструкции!
Столбчатый фундамент для бани - 3 варианта + инструкции!

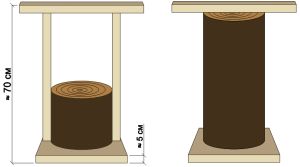

Ручная трамбовка из бревна. Варианты

Столбчатый фундамент из труб

Столбчатый фундамент для бани - 3 варианта + инструкции!

Фундамент из труб столбчатый

Оптимальным вариантом для столбчатого фундамента бани являются металлические или асбестоцементные трубы Ø200 миллиметров, которые легко разрезаются болгаркой на части нужной длины. Нужно учесть, что столб, изготовленный из трубы, должен выступать над поверхностью приблизительно на 0,4 метра.

Столбчатый фундамент для бани - 3 варианта + инструкции!

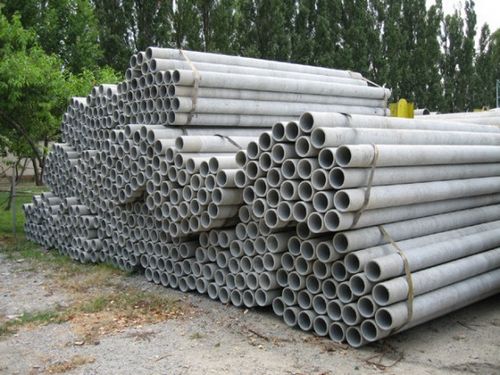

Асбоцементные безнапорные трубы

Наименование продукции Масса 1 трубы, кг Внутренний наружный
диаметр, мм
Цена 1 п/м, руб.
БНТ 100*3,95м 24 100/118 102,97
БНТ 150*3,95м 36 141/161 165,79
БНТ 200*5м 85 200/222 319,99
БНТ 250*5м 125 238/266 392,76
БНТ 300*5м 162 292/320 617,46
БНТ 400*5м 279 365/407 958,66
БНТ 500*5м 430 456/508 1732,51

В обязательном порядке трубы необходимо защитить от воздействия влаги и прочих негативных факторов. Для этого нужно сделать гидроизоляцию – обмотать поверхность трубы рубероидом с битумом, оклеечными гидроизоляционными материалами или обработать специальными мастиками.

Столбчатый фундамент для бани - 3 варианта + инструкции!

Заготавливаем трубы для фундамента

Подготовленные трубы аккуратно и ровно опускаются в каждое отверстие.

Столбчатый фундамент для бани - 3 варианта + инструкции!

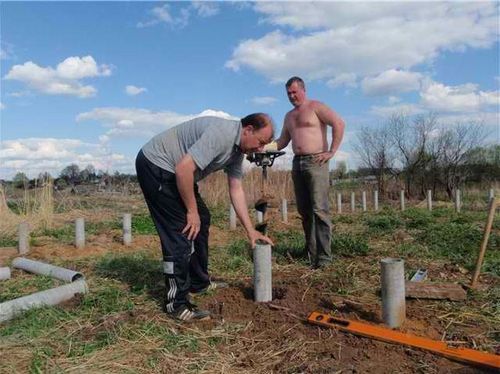

Установка труб фундамента

Промежуток между стенкой трубы и грунтом заполняется выкопанной ранее землей или песком с гравием (толщина слоя 40-50 сантиметров), который желательно тщательно утрамбовать.

В середину установленных труб на расстоянии 7 сантиметров друг от друга следует воткнуть арматурные пруты Ø12-14 миллиметров, которые выполняют роль укрепляющего каркаса. Поскольку арматура должна выступать над готовыми столбами, то длина ее должна на 20% превышать размер трубы.

Столбчатый фундамент для бани - 3 варианта + инструкции!
Арматура в трубе. Фото
Столбчатый фундамент для бани - 3 варианта + инструкции!

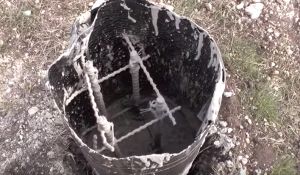

Дно лунки армируется металлической крестовиной

Столбчатый фундамент для бани - 3 варианта + инструкции!
Армирование фундамента
Столбчатый фундамент для бани - 3 варианта + инструкции!
Армирование и заливка

Проведя эти подготовительные работы, можно приступить к заливке фундаментных столбов. Наиболее оптимальным вариантом является бетон марки М400. Его можно заказать в специализированных предприятиях или же изготовить самому с помощью бетономешалки. При самостоятельном изготовлении достаточно использовать цемент марки М400, крупный песок, гравий мелкой и средней фракции, которые нужно смешивать в пропорции 1:1,5:3. Необходимое количество воды составляет 0,4 часть от количества взятого цемента.

Сам процесс заливки бетонной смеси происходит в несколько этапов (см. таблицу).

Порядок работ Иллюстрация
внутрь установленной трубы заливается бетон на треть ее высоты
Столбчатый фундамент для бани - 3 варианта + инструкции!

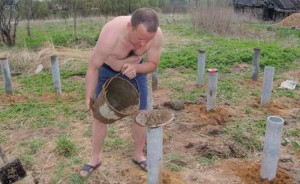

Заливка

труба поднимается, что дает возможность бетону сформировать своеобразную подушку, а затем вдавливается в это основание
Столбчатый фундамент для бани - 3 варианта + инструкции!

Труба поднимается

в последующем поэтапно внутрь и вокруг трубы продолжаем заливать бетон, утрамбовывая его через каждых 0,3 метра глубинным вибратором для бетона, а при его отсутствии можно использовать арматурный прут. Это необходимо для избавления от воздушных пузырьков и повышения качества бетона
Столбчатый фундамент для бани - 3 варианта + инструкции!

Подсыпка грунта

Столбчатый фундамент для бани - 3 варианта + инструкции!

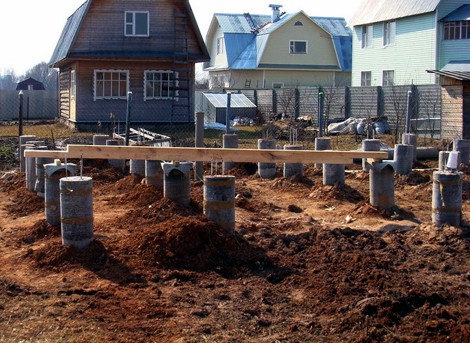

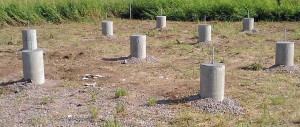

Залитый столбик

Сделанные таким образом сваи накрываем пленкой и даем выстоятся 7-10 дней. За это время бетон набирает необходимую прочность и можно продолжить сооружение бани.

Этот способ возведения столбчатых фундаментов является одним из самых популярных благодаря высокой надежности, относительной дешевизне, быстроте монтажа при минимальных навыках.

Столбчатый фундамент для бани - 3 варианта + инструкции!

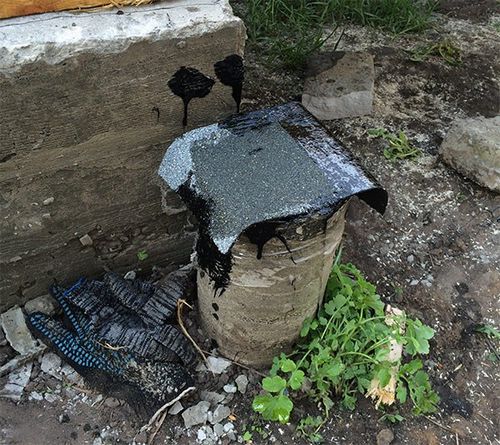

Готовый гидроизолированный столбик

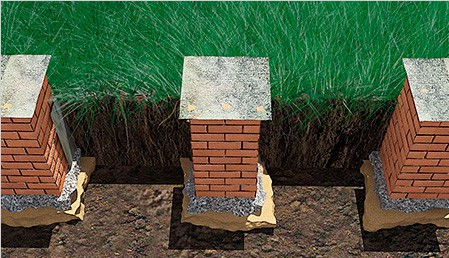

Столбчатый фундамент из кирпича

Подготовительные и земляные работы перед обустройством столбчатого фундамента из кирпича аналогичны работе с трубами. Но для удобства мастера, отверстия под будущие столбы придется не бурить, а выкопать вручную или с использованием техники, что значительно быстрее, но и дороже. При этом не забываем несколько увеличить объем для удобства работы.

Столбчатый фундамент для бани - 3 варианта + инструкции!

Столбчатый фундамент из кирпича

Дно подготовленной ямы засыпаем пятнадцати-, двадцатисантиметровым слоем песка, который утрамбовываем, формируя песчаную подушку. Поверх нее необходимо залить бетонное основание, укрепленное сеткой из арматуры. Для изготовления сетки берем арматурные стержни сечения 12-14 миллиметров, обрезанные по параметрам ямы. Укладываем их перпендикулярно, образуя квадратные ячейки, пересечения которых скрепляем тонкой вязальной проволокой диаметром 2-3 миллиметра. Для удобства вязки можно использовать специальный крючок, который стоит приобрести в строительном магазине. Толщина бетонного основания (М400) вместе с армирующей сеткой не должна быть больше 20 сантиметров.

Столбчатый фундамент для бани - 3 варианта + инструкции!

Столбчатый фундамент из кирпича — схема

Дав несколько дней бетону для набора прочности, можно приступать непосредственно к кирпичной кладке. Необходимо учесть, что для этого совершенно не подходит пустотелый кирпич. Оптимально будет использовать полнотелый керамический кирпич (например, М-100), который обладает необходимой прочностью и устойчивостью к низким температурам.

Делая кирпичную кладку, целесообразно каждый ряд проверять уровнем. Это позволить получить ровную колонну. Для большей прочности столбов можно класть сетку из арматуры через 3-4 ряда кирпича. Кирпичную опору фундамента муруем на 15-20 сантиметров выше уровня земли и защищаем гидроизоляционным материалом – мастикой или рубероидом с горячим битумом. Через 5-7 дней готовый кирпичный столб засыпаем землей, которую тщательно утрамбовываем.

Столбчатый фундамент для бани - 3 варианта + инструкции!

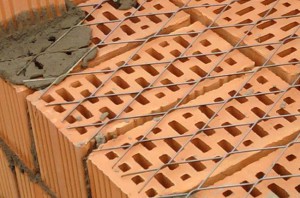

Армирование кирпичного столбчатого фундамента
Столбчатый фундамент для бани - 3 варианта + инструкции!
Столб из кирпича
Столбчатый фундамент для бани - 3 варианта + инструкции!
Столбчатый фундамент с гидроизоляцией

Несмотря на популярность такого столбчатого фундамента, он имеет свои недостатки. Швы между кирпичами делают такую опору довольно хрупкой и при влиянии неблагоприятных факторов она может подвергнуться разрушению.

Столбчатый фундамент из блоков

Столбчатый фундамент для бани - 3 варианта + инструкции!

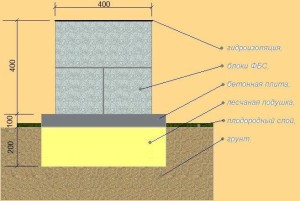

Поверхностный опорно столбчатый фундамент
Столбчатый фундамент для бани - 3 варианта + инструкции!

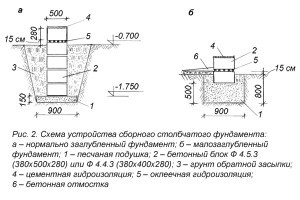

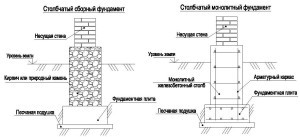

Схемы устройства двух видов фундаментов

Для его изготовления используются фундаментные бетонные блоки промышленного производства. Чаще всего применим полнотелый или с незначительными пустотами блок размером 20х20х40 сантиметров.

Столбчатый фундамент для бани - 3 варианта + инструкции!

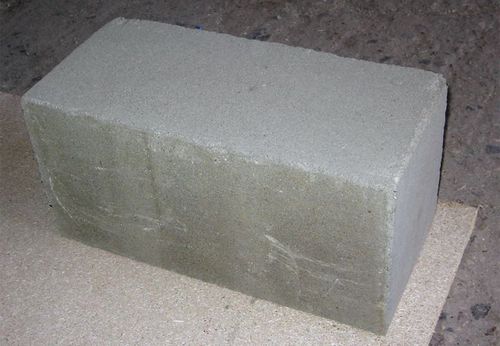

Блоки фундаментные 20х20х40 мм

Это прочный строительный материал, выдерживающий значительные нагрузки. Столбчатый фундамент из блоков монтируется по аналогии опорам из кирпича с учетом некоторых отличий:

  • ввиду более значительного веса блоков, толщина монолитного армированного бетонного основания поверх песчаной подушки варьируется от 50 до 70 сантиметров;
  • допустимо вместо песчаной подсыпки делать ее из щебня крупной и средней фракции. Это способствует удалению присутствующей влаги;
  • перед установкой первого ряда блоков необходимо сделать подушку из раствора, на которую и следует установить стройматериал;
  • монтируемый ряд должен состоять не менее чем из двух блоков. Каждый последующий устанавливается перпендикулярно предыдущему и скрепляется с ним обычным цементным раствором для кладки.
Столбчатый фундамент для бани - 3 варианта + инструкции!
Столбчатый фундамент из блоков
Столбчатый фундамент для бани - 3 варианта + инструкции!
Изготовление столбчатого фундамента
Столбчатый фундамент для бани - 3 варианта + инструкции!
Фундамент из блоков

Последний ряд блоков монтируется с превышением над грунтом на 20-30 сантиметров и покрывается гидроизоляционным материалом для защиты швов и самих блоков от воздействия влаги и низкого температурного режима, которые в совокупности могут привести к разрушению столбчатого фундамента такого типа. При выкладке блоков на поверхности нужно тщательно контролировать их расположение относительно отмеченных осей будущего здания бани. Промежуток вокруг смонтированных блочных опор обратно засыпаем ранее выкопанным грунтом, который также трамбуем.

Столбчатый фундамент для бани - 3 варианта + инструкции!

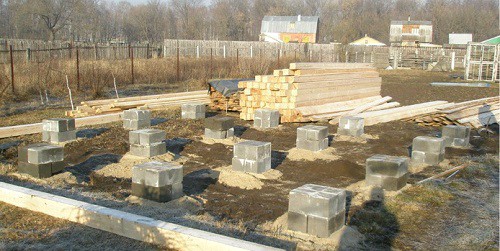

Фундамент из блоков — фото

Укладка блоков на наклонном участке требует особого внимания. Никоим образом нельзя закладывать блочные опоры на одинаковую глубину. Это может привести к последующему перекосу бани и разрушению столбчатого фундамента.

Столбчатый фундамент из бетона

Наиболее крепким и надежным считается армированный монолитный столбчатый фундамент из бетона.

Столбчатый фундамент для бани - 3 варианта + инструкции!

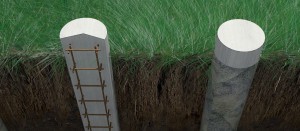

Армированный монолитный столбчатый фундамент из бетона
Столбчатый фундамент для бани - 3 варианта + инструкции!
Фото залитого фундамента

Для его изготовления проводим подготовительные и земляные работы в соответствии с общей технологией. Из арматуры Ø12-14 миллиметров делаем круглые и квадратные каркасы (используем 3 или 4 прута соответственно) необходимой длины, учитывая выступ над столбом на 15-20 сантиметров. Для этого соединяем пруты тонкой проволокой с круглыми или квадратными кольцами, согнутыми из гладкой арматуры Ø6-8 миллиметров.

Залить фундаментный столб необходимого размера возможно только с помощью опалубки, которую следует изготовить из обрезной доски, древесно-стружечных и прочих подходящих материалов. Однако этот способ является достаточно длительным, трудоемким и финансово затратным.

Столбчатый фундамент для бани - 3 варианта + инструкции!

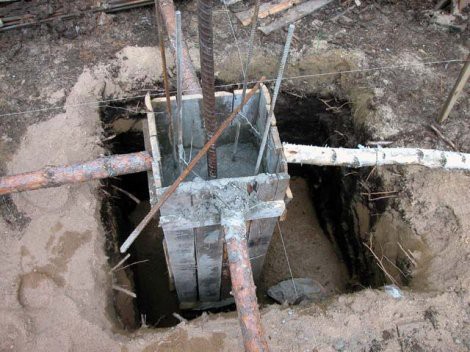

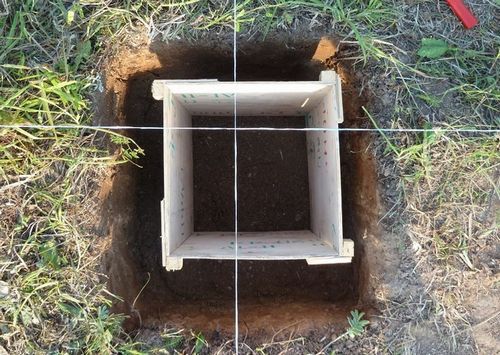

Опалубка для заливки опоры столбчатого фундамента

На дно подготовленной ямы слоем 10-20 сантиметров насыпаем и утрамбовываем песчаную подушку, поверх которой стелим рубероид или полиэтилен, необходимый для удержания влаги в заливаемом бетоне.

Погружаем в отверстие смонтированную опалубку и устанавливаем туда же армированный каркас.

Столбчатый фундамент для бани - 3 варианта + инструкции!

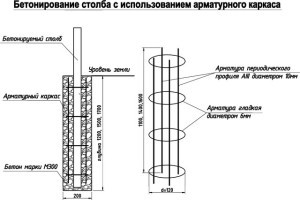

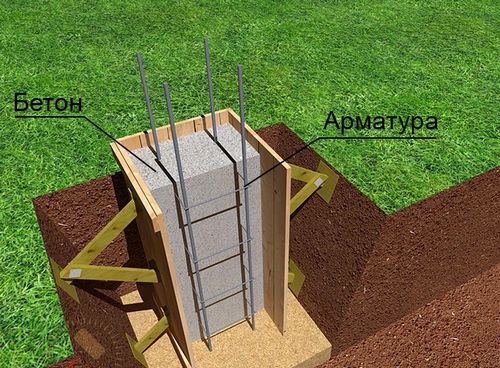

Столбчатый фундамент — схема опалубки и армирования

Столбчатый фундамент для бани - 3 варианта + инструкции!

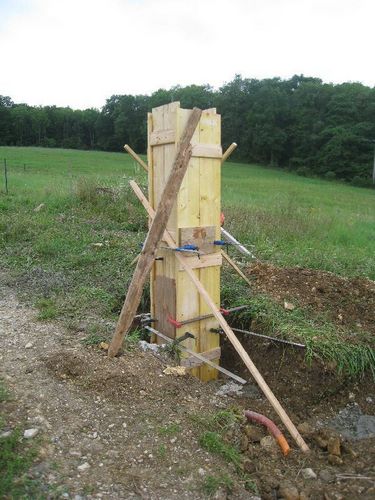

Опалубка

В опалубку заливаем бетон марки 400, который готовим из цемента марки М 400, крупного песка, гравия мелкой и средней фракции, смешиваемых в соотношении 1:1,5:3 с водой в количестве 0,4 части используемого цемента.

Столбчатый фундамент для бани - 3 варианта + инструкции!

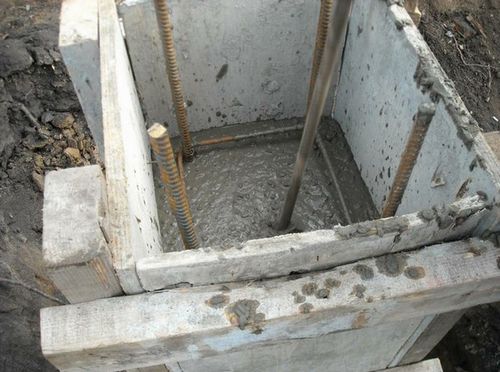

Наполнение опалубки бетоном

Через каждые 30-35 сантиметров заливки трамбуем бетон, удаляя воздух.

Готовую опору накрываем пленкой и даем выстояться несколько дней по прошествии которых снимаем опалубку с застывшего бетона.

Столбчатый фундамент для бани - 3 варианта + инструкции!

Залитый столбик

Готовые опоры покрываем гидроизоляционными материалами и засыпаем пазухи ранее выкопанной землей.

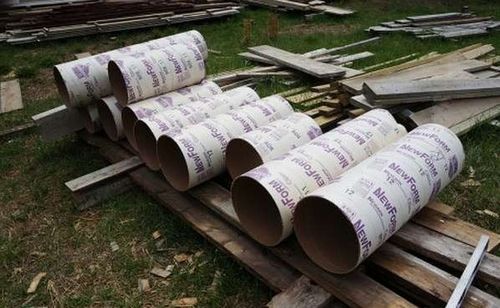

Для снижения затрат и времени при обустройстве столбчатого фундамента для бани из бетона вместо жесткой опалубки можно использовать несъемную мягкую опалубку, которая представляет собой рубероид со стеклосеткой. В этом случае ямы под опору нужно сделать с помощью бура соответствующего размера. Отрезав рубероид необходимой длины, скручиваем его и устанавливаем в подготовленное отверстие. При этом, песчаная подушка и нижний изоляционный слой также необходимы. Далее производим монтаж армокаркаса и заливку бетона как и при съемной опалубке. Используя такой материал, получаем готовую сваю, сразу же покрытую гидроизоляционным материалом. И сразу же после обретения бетоном прочности, можно выполнять следующий этап работ.

Столбчатый фундамент для бани - 3 варианта + инструкции!

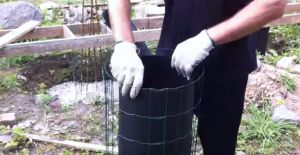

Скручивание рубероида. Фиксация сеткой
Столбчатый фундамент для бани - 3 варианта + инструкции!

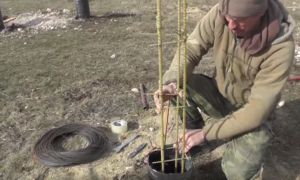

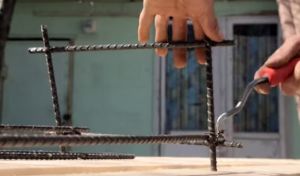

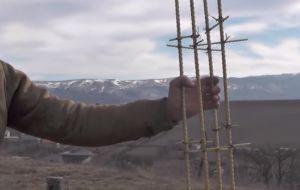

Принцип вязки арматуры

Столбчатый фундамент для бани - 3 варианта + инструкции!
Композитный армокаркас
Столбчатый фундамент для бани - 3 варианта + инструкции!
Установка каркаса

Столбчатый фундамент для бани - 3 варианта + инструкции!

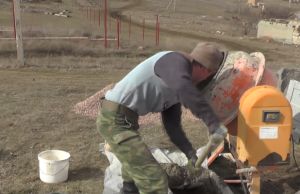

Замешивание раствора
Столбчатый фундамент для бани - 3 варианта + инструкции!

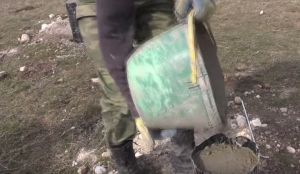

Фото — процесс заливки

Столбчатый фундамент для бани - 3 варианта + инструкции!
Заливка раствора в опалубку
Столбчатый фундамент для бани - 3 варианта + инструкции!
Рабочий устанавливает металлическую арматуру для последующего крепления бруса обвязки

Видео — Заливка столбчатого фундамента

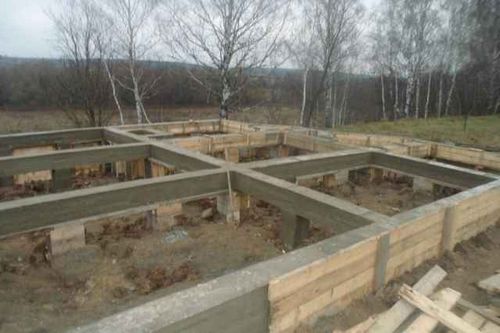

Столбчатый фундамент с ростверком

При строительстве более тяжелого здания бани (например, из кирпича) или же при желании обустроить цоколь, можно смонтировать столбчатый фундамент с ростверком. Это монолитная железобетонная ленточная конструкция, которая соединяет между собой верхние точки всех заглубленных в грунт элементов фундамента.

Столбчатый фундамент для бани - 3 варианта + инструкции!

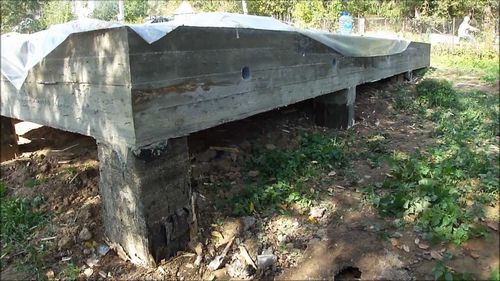

Столбчатый фундамент с ростверком
Столбчатый фундамент для бани - 3 варианта + инструкции!
Конструкция фундамента

Для заливки ростверка понадобится материал для опалубки: обрезная доска толщиной от 20 до 40 миллиметров, фанера, ОСБ или прочий аналогичный стройматериал. А также арматура сечения 10-12 миллиметров и бетон не ниже марки 150. Чаще всего для заливки ростверка используется бетон марки 200 и если изготавливать его самостоятельно, то необходимо смешать цемент М400, крупный песок и щебень средней или мелкой фракции в пропорции 1:2,5:4,5.

Рассчитаем количество пиломатериала для опалубки. Нужно учесть, что высота ростверка должна составлять не менее 0,3 метра, а его ширина на 10 сантиметров превышать ширину изготовленных столбчатых опор.

  1. Определяем непосредственную высоту ростверка и прибавляем к ней еще 0,2 метра поскольку высота опалубки должна быть больше уровня заливаемого в нее бетона.
  2. Фиксируем толщину материала для опалубки в метрах.
  3. Измеряем общую длину будущего ростверка.
  4. Перемножаем между собой все полученные параметры и получает необходимое количество материала для опалубки в кубических метрах.

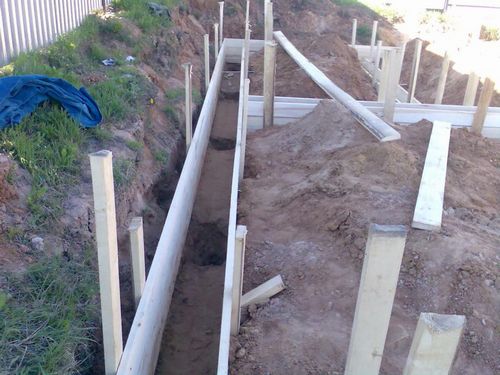

Из подготовленного пиломатериала сбиваем короб опалубки. В его нижней части следует вырезать отверстия под ранее сделанные столбы, которые должны немного возвышаться над нижней частью опалубки.

Столбчатый фундамент для бани - 3 варианта + инструкции!

Сборка опалубки

Видео — Монтаж опалубки

Из прутов арматуры необходимо изготовить каркасы с поперечными квадратными хомутами, которые можно согнуть из более тонкой гладкой арматуры или из проволоки Ø6-8 мм. Они придадут необходимую прочность и надежность конструкции. Через каждых 30-35 сантиметров соединяем вязальной проволокой хомуты и пруты арматуры в количестве, равном всему периметру ростверка. Размер каркаса рассчитываем таким образом, чтобы от него до стенок опалубки было 5-7 сантиметров.

Если готовые столбы фундамента находятся на значительном расстоянии друг от друга, то для надежности можно укрепить опалубку деревянными подпорками, которые нужно установить строго горизонтально.

Перед заливкой бетона в короб опалубки установим армирующий каркас, фиксируя его нижнюю часть к выступающей из колон арматуре.

Видео — Столбчатый фундамент. Опалубка, армирование, заливка

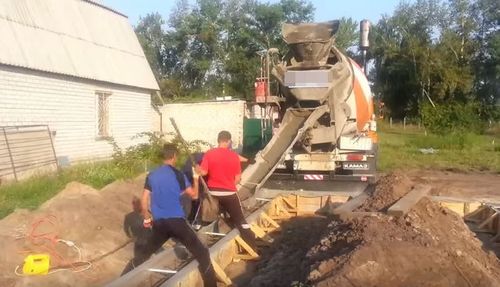

Если заливка производится из автобетоносмесителя, то всю бетонную смесь заливаем единовременно, удаляя при этом воздух строительным вибратором, прутом арматуры или просто с помощью лопаты.

Столбчатый фундамент для бани - 3 варианта + инструкции!

Заливка фундамента

Если же приходится смешивать бетон самостоятельно и заливку нужно производить несколько дней, то:

  • за один раз заливаем часть ростверка, разделенного вертикально, не забывая удалять воздух;
  • перед заливкой следующей части, край готового блока с уже затвердевшим бетоном обильно смачиваем водой.

Залив полностью бетонной смесью опалубку, накрываем ее пленкой и даем постоять несколько дней. Затем аккуратно удаляем деревянный короб и наш висячий ростверк готов.

Стоит отметить, что независимо от материала, который использован для обустройства столбчатого фундамента, такой вариант основы под будущую баню является более надежным, чем традиционный – ленточный, и при этом значительно дешевле (почти в два раза).

Столбчатый фундамент для бани - 3 варианта + инструкции!

Разборка опалубки

Столбчатый фундамент для бани - 3 варианта + инструкции!

Залитый фундамент с ростверком

Видео — Свайно-ростверковый фундамент

Видео — Нюансы строительства свайно-ростверкового фундамента


Похожие статьи

Добавить комментарий
