Строительство фундамента из блоков ФБС в один ряд — достоинства, недостатки и подробная пошаговая инструкция своими руками

Крупные железобетонные плиты ушли из использования в частном строительстве уже на протяжении длительного времени. Сегодня вместо этого практикуется создание капитальных фундаментов из прочных материалов, способных выдержать нагрузки на уровне 7-8 этажей. Один из подходов в данной области — строительство фундамента из блоков ФБС в один ряд.

Речь про блок ФБС. Раз есть спрос на подобный вид строительного материала, значит, существуют отличительные характеристики. Что и опишем далее.

Преимущества и недостатки фундамента из блоков ФБС

Положительные характеристики:

1. Можно сэкономить время, не замешивая бетон. Легко рассчитать материал и выдержать пропорцию.
2. Производители стараются изготовлять такие блоки так, чтобы процесс монтажа не требовал особой техники. Достаточно обычного крана.
3. В некоторых видах блоков предусмотрены пазы, дополнительно укрепляющие конструкцию.
4. Применимы на любых грунтах. Подходят для любого климата. Не страшен мороз, переизбыток влаги. Материал сам по себе с повышенной устойчивостью. Пропитан специальным веществом, препятствующем разрушению блока.

1. Стоимость.
2. Монтаж только со специальной техникой.
3. Конструкция из блоков — это не монолит. Риск просадки не исключить.
4. Нужен хороший уровень гидроизоляции. Хотя любой вид фундамента для частного дома обязательно обшивается и защищается от внешнего воздействия.

Размеры блоков для фундамента, ГОСТ

Естественно, изготовителем обеспечиваются характеристики по прочности и геометричности, установленные ГОСТом 13579-78. Иначе при малейшем отклонении не избежать разрушения постройки. Обычный блок для фундамента ФБС — это параллелепипед, вылитый из керамзита или силиката. Плотность должна быть от 1800 килограмм на кубический метр. Пустоты не предусмотрены. Обязательна технологическая подформовка, чтобы обеспечить вертикальное армирование кладки цементным раствором.

Существует также ее класс прочности для этого стройматериала. По стандарту он не должен быть ниже В 7,5.

Устройство фундамента: схема и виды

Блоки ФБС можно использовать на:

Желательно отдать предпочтение именно первому варианту, если в планах возводить баню или двухэтажный жилой дом с основой 6х8 или 8х8. Также эти блоки принято подбирать под сложную почву с повышенной кислотностью. Под жилой дом столбчатая конструкция из ФБС идеальна, если сам объект будет собран щитовым способом.

Ленточный тип основания в один ряд хорош для негабаритного малоэтажного здания, к примеру, обычной дачи без подвала. Но при значительных нагрузках на фундамент от блоков ФБС лучше отказаться в пользу монолита. По нагрузке блоки еще справятся, но всегда есть усадка здания. Вот на ней и отразится недостаток материала – швы могут через несколько лет в какой-то части конструкции разойтись. Такое встречается при экономии на песочно-гравийной подушке или сложных грунтах.

Гидроизоляция фундамента из блоков ФБС

Гидроизоляцию в процессе строительства начинают создавать только после того, как произведут монтаж всех рядов фундамента. Вот как это принято делать своими руками:

1. Укладывать рубероид на верхний ряд.
2. На боковую поверхность фундамента необходимо нанести мастику в несколько слоев.

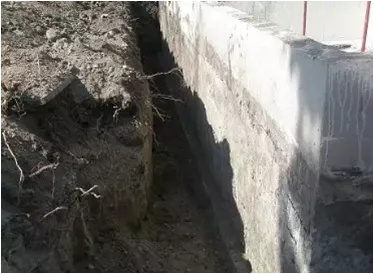

3. Просушив, нужно засыпать песок в промежутки между фундаментом и траншей. Лучше засыпать постепенно, вручную, утрамбовывая каждый слой.

Вообще существует несколько видов гидроизоляции блочного фундамента. Классифицируют:

1. Штукатурные. Выполняется с помощью цементного раствора, в который добавляют некоторые присадки. Лучше применить жидкое стекло. Так фундамент будет защищен от накопления влаги внутри материала и помещения.
2. Оклеечные. Простой, недорогой вид гидроизоляции. Необходимо приобрести водонепроницаемый материал на основе битума. Его просто обработать горелкой, и уже в подогретом состоянии нанести на внешнюю часть основы. Есть специальные материалы для гидроизоляции, обладающие самоклеющейся поверхностью. С ними даже горелка не понадобится. Обычно обрабатывают рубероидом, гидроизолом или бризолом.
3. Обмазочные. Специальные составы, образующие многослойную оболочку. Их наносят с внешней части фундамента. Обмазка бывает на основе асфальта, битума или дегтя.

«Капитальная» гидроизоляция выполняется по таким циклам:

1. Расшивают швы между блоками, которые установлены в первом втором и третьем ряду.
2. Бурят отверстия в новом фундаменте на половину толщины.
3. Далее нужно поставить паркеры, приспособленные для инъектирования.
4. Между блоками заливают специальный полимер.
5. Для инъектирования во временную конструкцию используют насос.
6. Потом демонтируют паркеры.
7. Заделывают отверстия.
8. Выполняют финишную, обычную гидроизоляцию всего блочного фундамента.

Гидроизоляция фундамента из блоков ФБС (ленточный тип) на видео:

Расчеты и размеры

Этот строительный материал изготавливают на вибростолах, где ставятся опоры, обеспечивающие заданную плотность, ровную поверхность и требуемые размеры. Если изделие нарушает геометрию, то возводить фундамент можно, но будут нарушены нормативы для толщины шва. И их значение (по правилам) не превышает 5 миллиметров, иначе нарушается гидроизоляция.

Именно плотные, ровные и качественные поверхности предотвращают растрескивание и преждевременное разрушение.

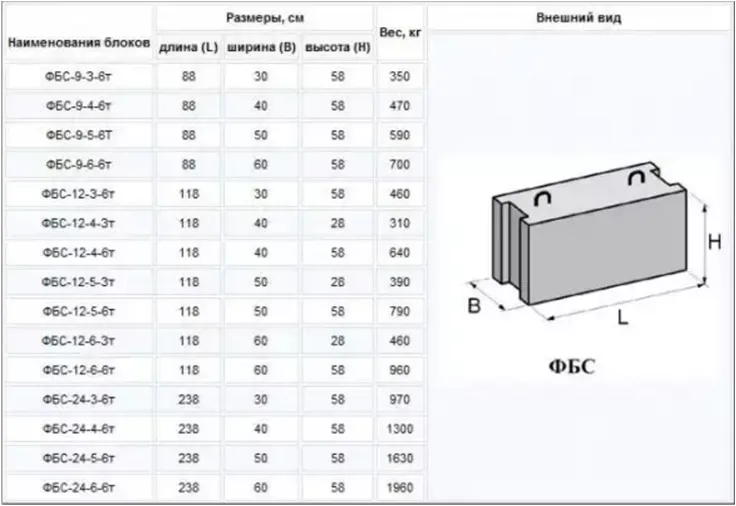

По государственному стандарту на блок ФБС есть установленные длины (мм):

• 880;
• 1180.

Ширина должна варьироваться с 300 и до 600 миллиметров. А высота не более 580 миллиметров, но не менее 280.

К сведению! Блоки, высота которых 280 мм, в современной стройке не применяются. Для основы фундамента их несущая нагрузка слишком слабая.

Для выгодного расчета желательно заранее все проверить на калькуляторе.

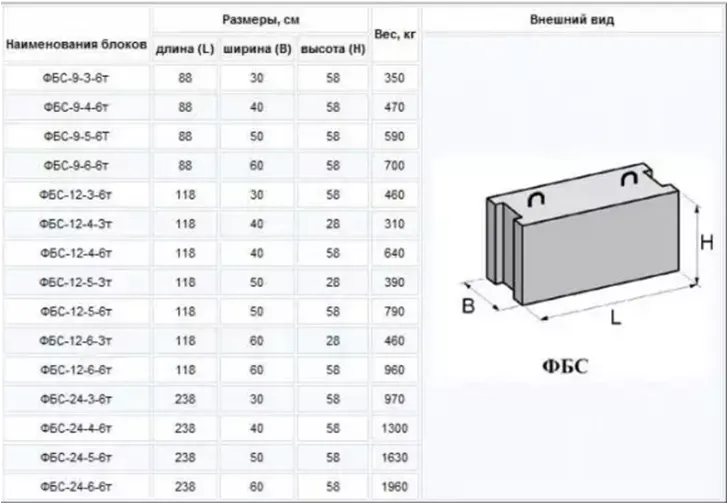

Но для наглядности и визуального представления приведем следующую таблицу, чтобы знать стоимость работ:

Укладка, монтаж: пошаговая инструкция

В работе не обойтись без:

• пенопласта;
• труб;
• мастик;
• гидростеклоизола;
• арматуры;
• лопат;
• песка;
• досок;
• цемента;
• геотекстиля.

Строительство основы для недвижимого объекта выполняется по определенным этапам. На примере частного жилого дома вот как сделать правильно:

1. Размечаем линии для установки и предварительной обработки участка фундамента.
2. Для этого нужны колья и обычная светлая нить.
3. Там, где линии разметки пересеклись, необходимо выбить арматурные стержни. По их расположению вымирают отвес (горизонт).
4. Закапываем траншеи, предварительно очистив их верхнего плодородного слоя. Глубина любой траншеи должна определяться уровнем промерзания.
5. Обустраиваем подушку. Просыпаем утрамбованную траншею песком и щебнем. Лучшая подушка для глинистого участка — это комбинация песок плюс щебень плюс песок.
6. Увлажняем подушку и трамбуем.
7. Поверх нее необходимо залить тонкий бетонный слой ( достаточно 3 сантиметров). Ждём затвердевания. Пролив бетоном не делают, если предусмотрена кладочная сетка поверх подушки.
8. Начинаем монтаж. Блоки укладываем с точек, обозначенных арматурными прутами. Пруты, как правило, выставляют на углах.
9. Начальный первый ряд — это блок плоский ФБС. Он снижает усадку. Блоки необходимо закрепить раствором. Для этого заливаем смесь в пазы и стыки.
10. Первый уровень необходимо проверить на горизонт.

Как укладывать дальше:

1. Каждый последующий ряд требует перевязки.
2. Приведем аналогию с кирпичной кладкой — различий минимум. Вертикальные швы, которые находятся в центре нижних блоков, должны перекрываться элементом, устанавливаемым сверху.
3. Углы заслуживают большего внимания. Там необходимо соблюдать перехлёст. Допустим, крайним остался правый бок. Следующий слой или уровень должен начинаться с левого блока.
4. Прослеживаем толщину щелей между строительным материалом. И плотно заполняем цементным раствором, подкрепляя стыки осколками кирпича или бетона.
5. Не забываем и про ростверк. Необходимо просушивать не менее 4 недель.

Как построить плитный фундамент из ФБС блоков:

Смета на фундамент

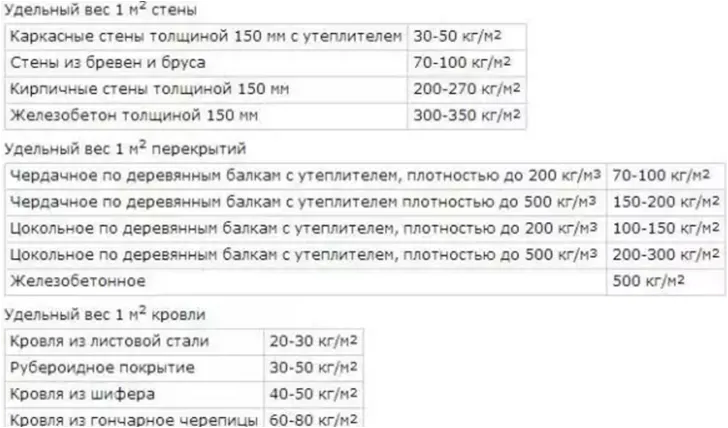

Даже самый небольшой по размеру блока ФБС весит не менее 250 килограмм. Вручную с таким материалом не работают. Необходимая подъемная техника. Чтобы точнее рассчитать смету, трудозатраты и аренду подъемного спецсредства существует такая таблица:

Важнее всего знать массу материала. Иначе возникнут проблемы с доставкой, погрузкой и разгрузкой. Блоки перевозят 10 тонными или 20 тонными грузовиками. Поэтому, знаю точно массу груза, на транспортировке можно сэкономить средства.

Подытожим простой перечень для расчета цены:

1. Заказ автокрана.
2. Розничная или оптовая стоимость блоков.
3. Доставка и разгрузка на месте строительства.
4. Работы по монтажу, гидроизоляции.

Что говорят хозяева и застройщики

Люди, освоившие стройку с такими блоками, ставят плюсы:

• Превосходные характеристики монтажа;
• Легко закрепить в любое время года;
• Очень надежное основание под кирпичные, деревянные, блочные или каменные малоэтажные дома.

К минусам единогласно причисляют:

• Высокую стоимость материалов. Сборные ленточные фундаменты из блоков ФБС под ключ обходятся от 6900 за метр (цена для центрального региона). Монолит будет стоить в пределах 3-3,5 за ту же единицу.
• Большие трудозатраты;
• Необходима аренда техники. К сведению, работа погрузочной техники измеряется в сменах. За день работы попросят не менее 12 тысяч.
• Процесс создания требует целой бригады рабочих.

Итоги

Блочный фундамент из ФБС – это конструкция, удобная в том случае, когда есть необходимость в быстром по времени строительстве. Ведь собирать основу из уже просушенных блоков разрешено в любое время года.

Блоки не боятся холода, воздействия внешних факторов и нагрузок. Но проблема всегда в швах, потому что неправильный монтаж и необработанные должным образом элементы соединения приведут только к плачевному результату.

Как рассчитать количество фбс?

Для расчета количества ФБС (Фундаментных блоков с углублением) необходимо выполнить следующие шаги:

1. Определите необходимое количество блоков для всего фундамента, опираясь на проект дома или другого здания, на который будет устанавливаться фундамент.

2. Рассчитайте количество блоков для каждого ряда фундамента, исходя из размеров блоков и ширины ряда. Обычно размеры ФБС составляют 390 мм x 190 мм x 190 мм. Ширина ряда может быть разной в зависимости от условий и требований проекта.

3. Вычислите количество блоков, необходимых для углублений (колодцев) в фундаменте. Размеры и количество колодцев также зависят от проекта.

4. Сложите все вычисленные значения, чтобы получить общее количество ФБС, необходимых для фундамента.

При расчете необходимо учитывать, что ФБС могут иметь различную грузоподъемность в зависимости от их размеров и маркировки. Также необходимо учитывать местные условия, такие как грунтовые и климатические условия, которые могут влиять на выбор и количество ФБС для фундамента.
