Структура, схема и принцип работы токарного станка для обработки металла

Разнообразие механизмов различных типов и модификаций в составе большого станочного парка способствовало автоматизации процесса обработки металлоизделий на различных уровнях. Если интересует подробное описание, то можно рассмотреть устройство токарного станка и его функциональные особенности.

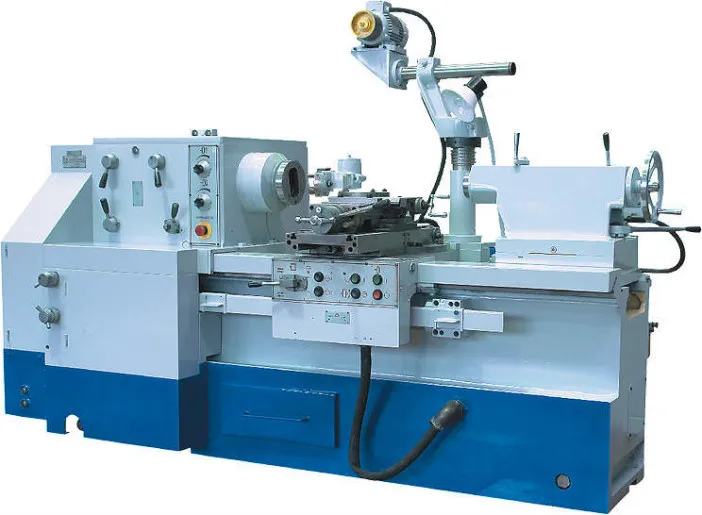

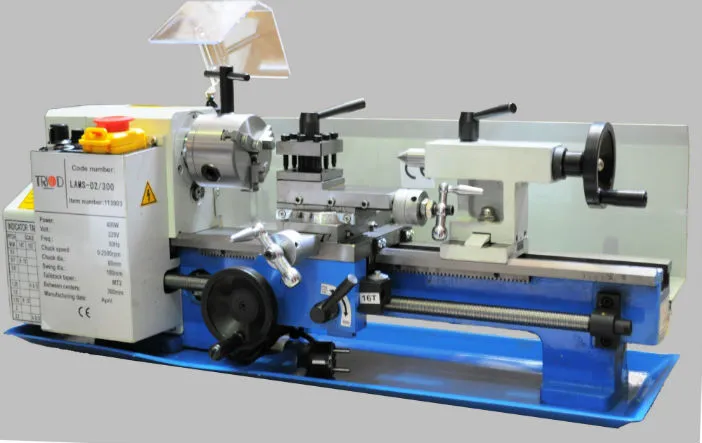

В продаже есть и настольные токарные станки, которые не имеют таких возможностей, как их «взрослые» аналоги, но, тем не менее, успешно эксплуатируются в быту или небольших специализированных мастерских. О том, как устроены станки для производства токарных работ, и поговорим.

Согласно классификации металлорежущего оборудования, токарные станки относятся к 1-й группе. Все они отличаются спецификой выполнения технологических операций, точностью и рядом других параметров. Отсюда и некоторые различия в конструкции отдельных элементов, а также в комплектации. Поэтому далее – лишь общая информация по устройству токарных станков, предназначенных для обработки металлоизделий.

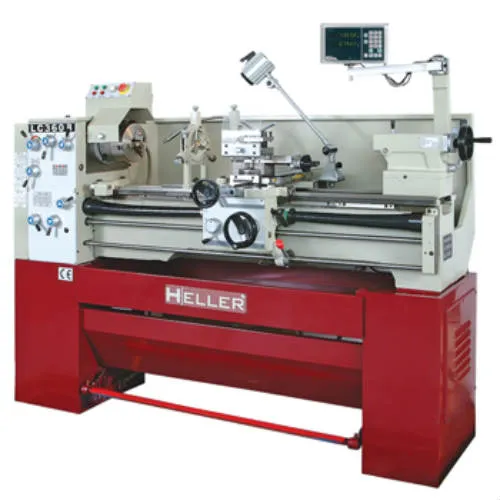

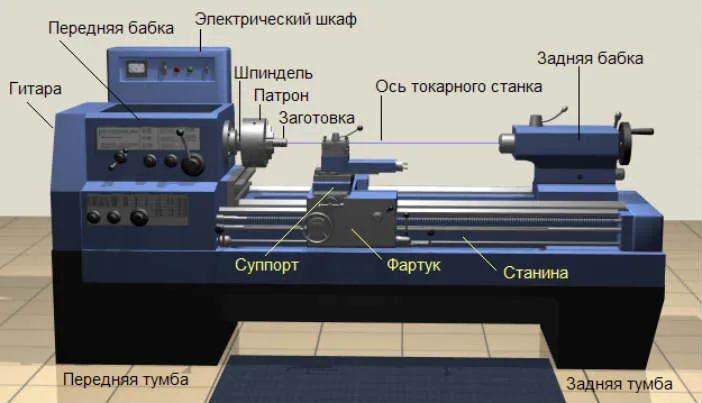

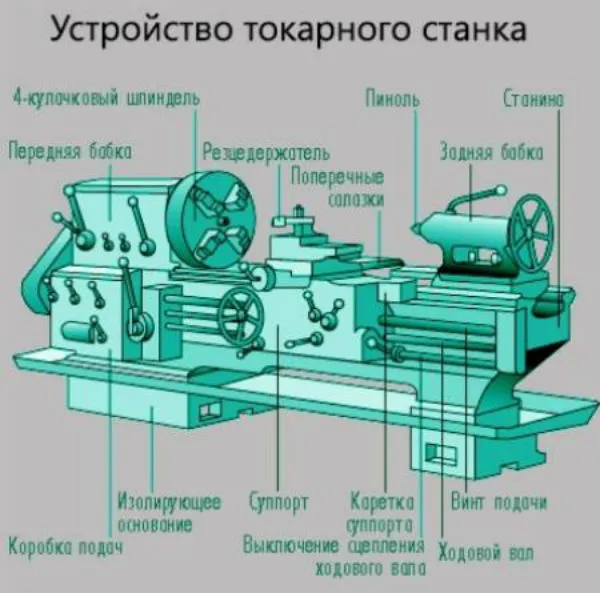

Конструкция токарного станка

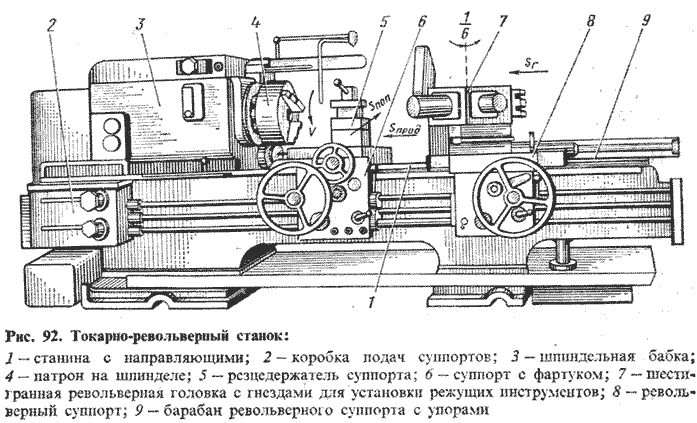

Рассмотрим на примере револьверной модели как наиболее распространенной. На рисунках все хорошо видно, поэтому будет достаточно отдельных пояснений.

 Шпиндельная (передняя) бабка , в зависимости от модели и производителя, бывает из чугуна или листового (но толстого) железа. На ней, кроме самого шпинделя, расположен переключатель скоростей.

Для большего понимания устройства следует разобраться, за счет чего и как это происходит. Практика эксплуатации токарных станков показывает, что это одно из наиболее слабых мест любого агрегата. По своей конструкции эта часть станка мало чем отличается от механической коробки передач автомобиля. Внутри – набор шестерен, закрепленных на осях, расположенных на различных уровнях.

Комбинация, по которой они соединяются друг с другом, определяет скорость вращения шпинделя. В станках наполовину или полностью автоматизированных, этот параметр задается переключателем. В зависимости от положения его ламелей напряжение +24 В поступает на управляющий элемент – эл/магнитную муфту, срабатывание которой и позволяет перейти с одного режима на другой.

На качество токарных работ существенно влияет люфт шпинделя. Как правило, он является следствием предельной выработки одного из подшипников – переднего или заднего. Иногда замены требуют оба.

Суппорт

На нем установлен резцедержатель. Его перемещение вправо-влево может осуществляться механически или вручную.

Составные части токарного станка

• Каретка.
• Салазки поперечные.
• Держатель резца.
• Фартук. Исполнение этой конструктивной части у разных моделей может сильно отличаться.
• Салазки резцовые.

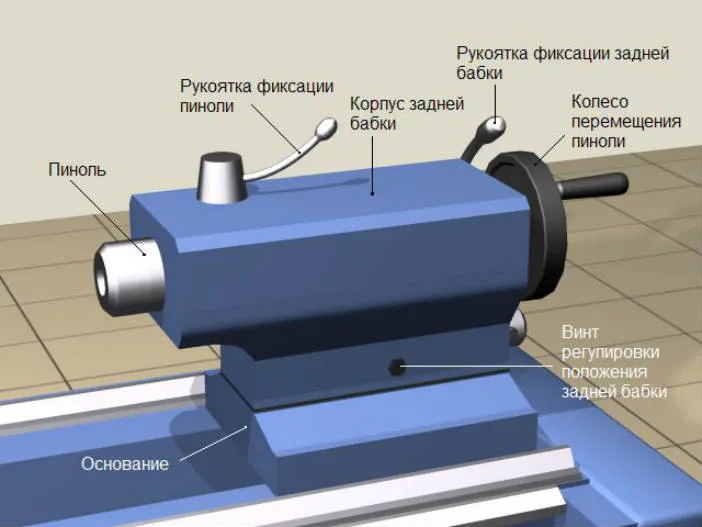

Задняя бабка

Она выполняет двойную функцию. Если в шпинделе закрепить металлический образец, а в задней бабке – сверло, то можно производить операцию сверления, перемещая каретку влево. Зафиксировав в данной части станка конец габаритной металлозаготовки, получится вести соответствующие токарные работы. В этом случае обрабатывающим инструментом является резец, который токарь «ведет» в нужном ему направлении.

Некоторые исполнения задних бабок имеют не обычную (традиционную), а вращающуюся сердцевину. Это позволяет повысить скорость токарных работ.

Короб с элементами автоматики (на станках с ручным приводом он отсутствует)

В нем находятся двигатель, трансформатор и ряд органов управления (кнопка «пуск/стоп», сигнальные лампы и так далее). Более современные модели, относящиеся к категории тяжелые, оснащены эл/шкафом.

Все схемы токарных станков рассчитаны на пониженные напряжения (от 12 до 36 В). Это связано с тем, что вероятный пробой изоляции цепи 220 В (а все части оборудования металлические) приведет к самым печальным последствиям.

Типы токарных станков

Классификация довольно сложная, так как она производится по нескольким параметрам (виду работ, степени автоматизации, весу и тому подобное). Поэтому лишь общий обзор наиболее известных разновидностей.

• Полу- и автоматы.
• Одно- или многошпиндельные.
• Револьверные.

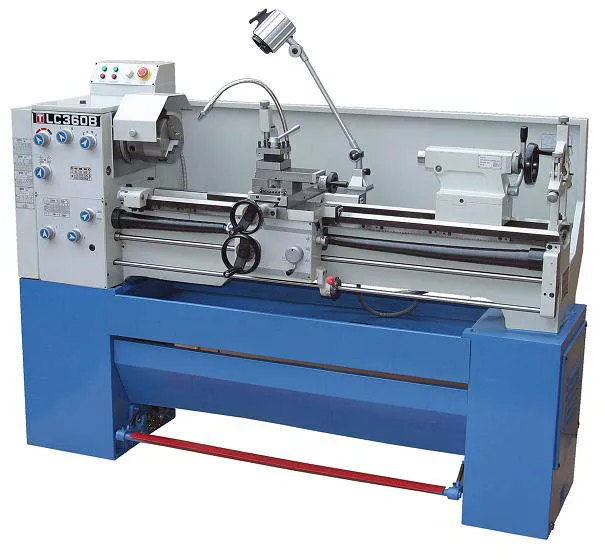

• Винторезные.

Многорезцовые

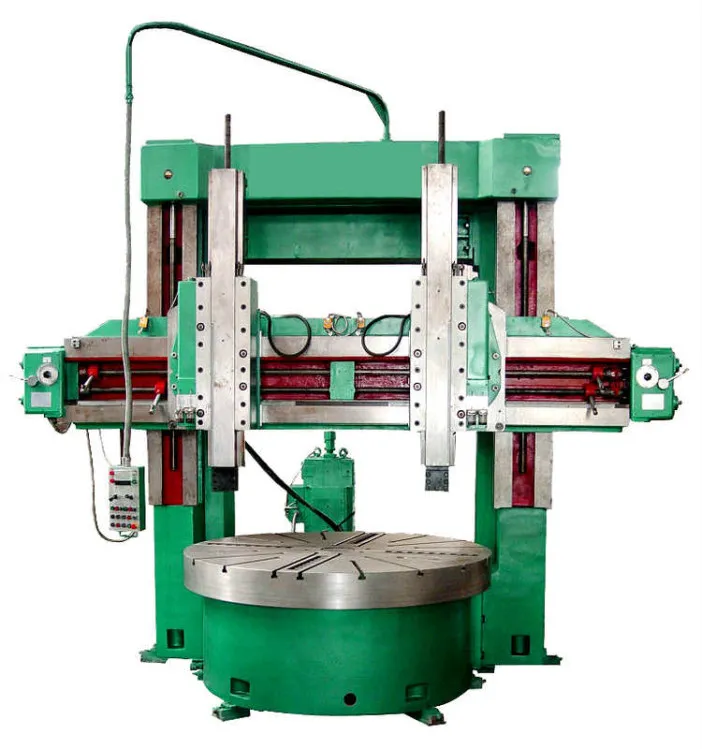

Карусельные

Затыловочные

Маркировка токарных станков

Она буквенно-цифровая. Расшифровка позиций (слева направо) в обозначении изделий следующая.

• 1-я (цифра). Для токарных станков – всегда «1».
• 2-я (цифра или буква). Тип оборудования. К примеру, для карусельного станка это «5», лобового  – «6», винторезного – «И».
• 3-я (число). Главный параметр (в дм). За него обычно принимается высота центров.
• 4-я (буква). Проставляется не всегда. Указывает на особенности токарного станка. К примеру, литера «Т» свидетельствует о том, что он модифицирован; «П» – повышенной точности, и так далее.

Основные характеристики

У каждого токарного станка – свои возможности. На что в первую очередь обратить внимание?

• Максимальное сечение металлозаготовки, которую можно зажать в шпинделе.
• Расстояние между центрами бабок при их крайнем положении. От этого зависит максимальная длина образца, который получится обработать.
• Предельная толщина металлической детали. Определяется расстоянием от оси шпиндель – задняя бабка до суппорта.

Модификаций токарных станков довольно много, но если вникнуть в их конструкцию, то принципиальных отличий нет. Основная разница – в компоновке станков, местоположении некоторых узлов и их исполнении (форма, размеры и тому подобное). К каждому изделию производитель обязательно прилагает комплект документации, по которой, имея общее понятие об устройстве токарного станка, с нюансами разобраться труда не составит.

Как называются части станка?

Станок — это механическое устройство, которое используется для обработки материалов и изготовления деталей различной формы и размеров. В зависимости от типа станка, его части могут отличаться, но в целом можно выделить следующие основные части станка:

1. Основание — это конструкция, на которой установлены все остальные части станка.

2. Станина — это главный элемент конструкции, который обеспечивает жесткость и устойчивость всего станка.

3. Стол — это рабочая поверхность, на которой располагаются заготовки и инструменты.

4. Шпиндель — это вращающаяся ось, которая приводит в движение режущий инструмент.

5. Зажимное устройство — это устройство для крепления заготовки на столе или шпинделе.

6. Насадки и инструменты — это различные насадки и инструменты, которые используются для обработки заготовок.

7. Электродвигатель — это устройство, которое обеспечивает вращение шпинделя и других движущихся частей станка.

8. Консоль — это устройство, которое используется для подвешивания некоторых инструментов.

9. Устройство подачи — это устройство, которое обеспечивает движение инструмента вдоль заготовки.

10. Устройство автоматического управления — это устройство, которое позволяет автоматизировать процесс обработки заготовок и управлять работой станка.

Кроме того, в зависимости от типа станка и его назначения, могут быть использованы и другие детали и устройства.
