Тепловые насосы для отопления дома, преимущества воздушного аппарата, особенности устройства системы своими руками, примеры на фото +видео

Одним из эффективных способов отопления загородных домов является использование тепловых насосов, основанных на использовании тепловой энергии из грунта, воды, воздуха. Эти насосы не вредят окружающей среде. Вы можете посмотреть, как выглядят такие системы, на фото.

Принцип работы тепловых насосов

Содержание:

• Особенности работы тепловых насосов
• Виды тепловых насосов
• Тепловые насосы геотермального вида
• Преимущества и недостатки тепловых насосов

Такая организация обогрева дома и горячего водоснабжения возможна уже много лет, но распространение начала получать совсем недавно.

Особенности работы тепловых насосов

Принцип работы таких устройств похож на холодильное оборудование. Тепловые насосы забирают тепло, аккумулируют его и обогащают, а затем передают его теплоносителю. В качестве выделяющего тепло устройства применяется конденсатор, а для утилизации теплоты с низким потенциалом используется испаритель.

Постоянное повышение стоимости электричества и предъявление жестких требований к охране окружающей среды становится причиной поиска альтернативных методов получения тепла для отопления домов и подогрева воды. Одним из них является использование тепловых насосов, поскольку количество получаемой тепловой энергии в несколько раз превышает затраченное электричество (подробнее: «

Экономное отопление электричеством: за и против

«).

Если сравнить отопление газом, твердым или жидким топливом, с тепловыми насосами, то последние окажутся более экономичными. Однако само обустройство системы отопления с такими агрегатами обходится гораздо дороже.

Тепловые насосы потребляют электроэнергию, необходимую для работы компрессора. Поэтому такой вид обогрева зданий не подходит в том случае, если в местности наблюдаются частые проблемы с электроснабжением. Отопление частного дома тепловым насосом может иметь разную эффективность, главным ее показателем является преобразование теплоты — разница между потребленной электроэнергией и полученным теплом.

Разница между температурой испарителя и конденсатора присутствует всегда. Чем она больше, тем меньше КПД устройства. По этой причине, пользуясь тепловым насосом, нужно иметь немалый источник низко потенциального тепла. Исходя из этого, следует, что чем больше размер теплообменника, тем меньше энергопотребление. Но в то же время, устройства с большими габаритами имеют гораздо более высокую стоимость.

Отопление с помощью теплового насоса встречается во многих развитых странах. Причем они используются и для обогрева многоквартирных и общественных зданий – это намного экономнее привычной в нашей стране системы отопления.

Виды тепловых насосов

Эти устройства можно использовать в широком диапазоне температур. Обычно они нормально работают при температуре от – 30 до 35 градусов.

Самыми популярными являются абсорбционные и компрессионные тепловые насосы. Последние из них используют для передачи тепла механическую и электрическую энергию. Абсорбционные насосы устроены сложнее, но они способны передавать тепло, используя для этого сам источник, благодаря чему значительно снижаются затраты электроэнергии.

Что касается источников тепла, то данные агрегаты делятся на следующие виды:

• воздушные;
• геотермальные;
• вторичного тепла.

Воздушные тепловые насосы для отопления забирают тепло из окружающего воздуха. Геотермальные пользуются тепловой энергией земли, подземных и наземных вод (детальнее: «

Геотермальное отопление: принцип работы на примерах

«). Тепловые насосы вторичного тепла забирают энергию канализационных стоков, центрального отопления – эти устройства в основном используются для обогрева промышленных зданий. Это особенно выгодно в том случае, если имеются источники тепла, которое подлежит утилизации (прочитайте также: «

Используем тепло земли для отопления дома

«).

Тепловые насосы классифицируются и по видам теплоносителя, им может служить воздух, грунт, вода, а также их сочетания.

Тепловые насосы геотермального вида

Системы отопления, в которых используются тепловые насосы, делятся на два вида – открытые и закрытые. Открытые конструкции предназначены для нагрева проходящей через тепловой насос воды. После того, как теплоноситель проходит по системе, он выводится обратно в землю. Подобная система идеально работает лишь при наличии значительного объема чистой воды, учитывая тот факт, что ее потребление не станет наносить окружающей среде вред и не вступит в противоречие с действующим законодательством. Поэтому, прежде чем воспользоваться отопительной системой, получающей энергию из грунтовых вод, следует проконсультироваться с соответствующими организациями.

Закрытые системы делятся на несколько видов:

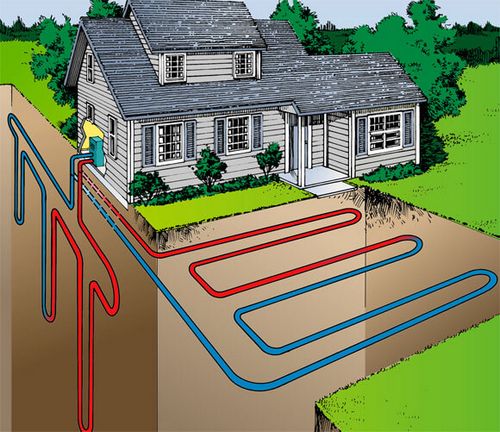

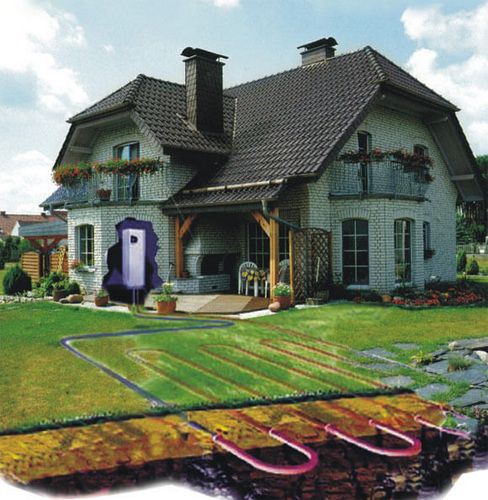

1. Геотермальные с горизонтальным расположением подразумевают укладку коллектора в траншее ниже глубины промерзания почвы. Это – примерно 1,5 метра. Коллектор укладывают кольцами с той целью, чтобы уменьшить площадь земляных работ до минимума и обеспечить на небольшой площади достаточный контур (прочитайте: «Геотермальные тепловые насосы для отопления: принцип устройства системы»). Данный метод подходит лишь в том случае, если имеется в распоряжении достаточно свободной площади участка.

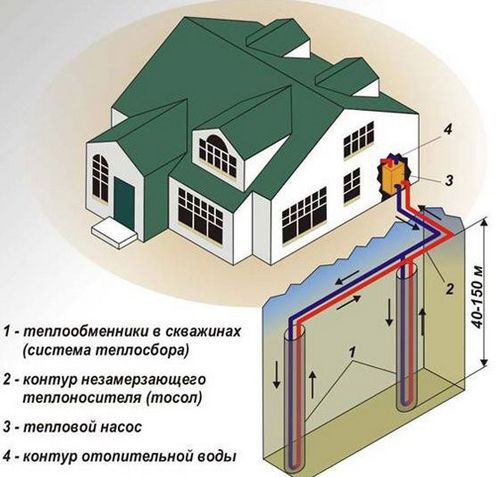

2. Геотермальные конструкции с вертикальным расположением предусматривают размещение коллектора в скважине глубиной до 200 метра. Такой метод применяется при отсутствии возможности расположить теплообменник на большой площади, что необходимо для горизонтальной скважины. Также геотермальные системы с вертикальными скважинами делают в случае неровного ландшафта участка.
3. Геотермальные водные подразумевают помещение коллектора в водоем на глубину ниже уровня промерзания. Укладка выполняется кольцами. Такие системы не могут использоваться, если водоем имеет небольшие размеры или недостаточную глубину. Необходимо учитывать, что в случае промерзания водоема на том уровне, где находится коллектор, насос работать не сможет.

Тепловой насос воздух вода — особенности, детали на видео:

Преимущества и недостатки тепловых насосов

Отопление загородного дома тепловым насосом имеет как положительные, так и отрицательные стороны. Одним из основных преимуществ отопительных систем является экологичность. Также тепловые насосы экономичны, в отличие от других обогревателей, потребляющих электроэнергию. Так, количество вырабатываемой тепловой энергии в несколько раз больше потребляемого электричества.

Тепловые насосы отличаются повышенной пожаробезопасностью, их можно использовать и без создания дополнительной вентиляции. Так как система имеет замкнутый контур, финансовые траты при эксплуатации сведены к минимуму – платить приходится лишь за потребляемую электроэнергию.

Применение тепловых насосов также позволяют охлаждать помещение летом – это возможно благодаря подключению к коллектору фэн-койлов и системы «холодный потолок».

Эти устройства надежны, а управление процессами работы полностью автоматическое. Поэтому для эксплуатации тепловых насосов не требуются особые навыки. Немало значение имеют и компактные размеры устройств.

Основной недостаток тепловых насосов:

• высокая стоимость и значительные затраты на монтажные работы. Сконструировать отопление тепловым насосом своими руками вряд ли получится, не имея специальных знаний. Чтобы вложения окупились, потребуется не один год;
• срок эксплуатации устройств составляет примерно 20 лет, после этого высока вероятность того, что потребуется проводить капитальный ремонт. Это тоже обойдется недешево;
• цена тепловых насосов в несколько раз превышает стоимость котлов, работающих на газу, твердом или жидком топливе. Немало денег придется выложить и за бурение скважин.

Но с другой стороны, тепловым насосам не требуется регулярное обслуживание, как в случае с многими другими отопительными приборами. Несмотря на все достоинства тепловых насосов, они до сих пор мало распространены. Это связано, в первую очередь, с высокой стоимостью самого оборудования и его установки. Удастся сэкономить лишь в случае создания системы с горизонтальным теплообменником, если выкапывать траншеи самостоятельно, но на этой уйдет не один день. Что же касается эксплуатации, то оборудование оказывается весьма выгодным.

Тепловые насосы – это экономичный способ обогрева зданий, который не наносит вреда окружающей среде. Они не могут получить широкого распространения из-за высокой стоимости, но в будущем ситуация может измениться. В развитых странах тепловыми насосами пользуются многие владельцы частных домов – там правительство поощряет заботу об экологии, и стоимость такого вида отопления невысока.
