Вытяжка улитка: предназначение, принцип работы, изготовление своими руками

Условия эксплуатации вентиляционной техники зависят от ее размеров и производительности. Вентиляция не только используется в быту, но также широко применяется в промышленности. Один из примеров промышленной вентиляционной техники — радиальный центробежный вентилятор вытяжки улиткой закругленной формы, который обычно устанавливается в производственных помещениях для очистки воздуха от промышленных отходов, таких как пыль, опилки, гарь, песок и т.д.

Содержание:

• Особенности конструкции
• Виды оборудования
• Как сделать своими руками

Давайте разберемся с принципом ее действия и рассмотрим основные стадии конструирования вытяжки улитки своими руками.

Особенности конструкции

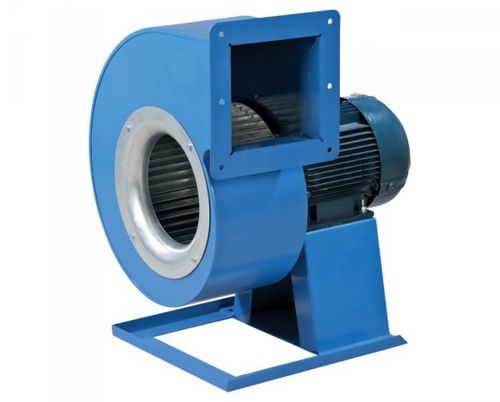

Вытяжки-улитки отличаются по строению от стандартных вентиляторов с большими лопастями. Потоки воздуха в таком оборудовании перемещаются за счет центробежной силы, возникающей в результате вращения колеса с небольшими лопатками специальной формы. Скорость и мощность работы таких вытяжек может отличаться в зависимости от количества лопаток и параметров мотора.

Схема очистки воздуха в радиальных центробежных вытяжках достаточно проста: при попадании внутрь вытяжки воздух начинает всасываться в ротор, где начинает вращаться и подвергаться давлению, постепенно продвигаясь к выходу и очищаясь от посторонних элементов. Общая форма входного и выходного канала напоминает улитку – отсюда и название такой вытяжки.

Внимание! Конструкции такого типа полезны тем, что могут и всасывать воздух, и обеспечивать его отток.

Корпус вентиляционной системы такого типа изготавливается из прочных материалов, наподобие алюминия, латуни или стали. В продаже имеются и пластиковые конструкции, но они менее долговечны и редко работают с максимальной эффективностью.

Поскольку обработка воздуха может осуществляться при высоких температурах, корпус обрабатывается защитной краской, веществами, стойкими к химикатам, а также покрывается полимерами.

Вращательные механизмы в такой системе могут быть одинарными, а могут включать и два диска с лопатками нужных размеров. И радиальное, и круговое размещение лопастей обеспечивает высокую производительность прибора.

Совет: для лучшей очистки воздуха приобретайте вентиляторы, в которых лопатки имеют слегка загнутую, а не плоскую форму.

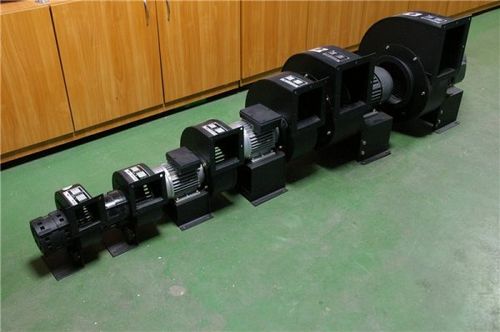

Несмотря на единую форму, такие вытяжки подходят для многих условий эксплуатации, так как отличаются и по ориентации на правую или левую сторону, и по общим размерам. В среднем диаметр основного корпуса такой вытяжки может составлять от 25 до 150 см.

Для удобства установки в промышленных целях многие конструкции такого типа создаются модульными, и для их соединения используются крепежные болты. Соответственно, вы сможете менять и угол наклона, и сами детали некоторых частей такой конструкции для большей эффективности работы: лучше предварительно просчитать все параметры со специалистами.

Поскольку улитки могут отличаться друг от друга, не стоит ориентироваться исключительно на размеры и показатели мощности. Ознакомьтесь с их разновидностями – и делайте выбор, полагаясь на будущие условия эксплуатации.

Виды оборудования

Прежде всего, вытяжки-улитки отличаются по показателям давления. Вентиляция может осуществляться в условиях:

• низкого давления – до 100 кг/м2;
• среднего – от 100 дл 300 кг/м2;
• высокого давления – более 300 кг/м2 (может достигать 1200 кг/м2).

Первый тип вытяжек подходит для использования и в промышленных, и в бытовых условиях. Как правило, такая техника достаточно компактна, поэтому может устанавливаться и без дополнительной помощи.

Внимание! Вытяжки с низким давлением достаточно для обеспечения качественного вентилирования воздуха в шахтах многоэтажных зданий.

Вентиляторы со средним давлением используются в промышленных целях. Такое оборудование легче выдерживает сложные условия эксплуатации, оно оборудовано в соответствии с основными пожарными и техническими требованиями на производстве.

Третий вариант используется не только в цехах, но и в лабораториях, складах, помещениях, где осуществляется покраска и т.д. Их можно устанавливать для обдува систем кондиционирования или рабочих станков, а также для нагнетания воздуха в котельных системах.

В зависимости от качества и степени износа конструкции выделяют общие вытяжки-улитки, термостойкие, коррозионностойкие системы, а также сверхпрочное оборудование, которое выдерживает даже взрывные реакции.

В большинстве случаев системы вентилирования воздуха в форме улитки применяются для удаления из помещения галечника, деревянной и металлической стружки, щепок и других остатков производства. Их монтаж должен осуществляться с учетом требований безопасности и охраны труда.

Как сделать своими руками

Одна из особенностей таких улиток – различный ценовой диапазон. Минимальная цена вытяжки улитки будет составлять около 3 тысяч, но такие приборы, как правило, не сильно мощные и весьма ограничены в размерах. Средняя цена качественного агрегата будет превышать 20 тысяч рублей.

Поэтому для бытовых нужд целесообразнее изготовить самодельную улитку для вытяжки. Стандартная конструкция такого корпуса будет состоять из двух частей: в одной зоне разместится двигатель, в другой – продувные лопасти.

Корпус для улитки можно приобрести в строительных магазинах. Если вы собрались изготавливать его собственноручно – заранее приобретите мотор и прочие детали, так как размеры придется подгонять. Корпус лучше изготовить из металлов (например, алюминия и стали). Пластик будет менее стойким к механическим повреждениям, а дерево быстро загорится в случае неисправностей.

Вентилятор в такой системе будет работать на большой скорости. Поэтому неправильное конструирование вытяжки может иметь плохие последствия. Проверьте качество и надежность не только самой основы и крепительных механизмов, но и двигателя, рабочего колеса и вентилятора.

Размеры вентилятора подбираются с учетом площади и степени загрязненности помещения. Промышленные образцы имеют большие размеры.

Важно! При монтаже двигателя внутрь короба такой вытяжки проследите, чтобы конструкция включала охлаждающие отверстия. Высокая температурная нагрузка на систему может привести к взрыву.

Особое внимание уделите выбору внутренних материалов. На работу вентилятора могут повлиять не только температуры, но и мощность потоков воздуха, количество мусора и пыли.

При всасывании воздуха с крупными примесями могут повредиться лопасти вращательного колеса. А для того, чтобы тщательно очистить воздух, агрегат должен работать на большой скорости и под высоким давлением – это создает дополнительную нагрузку на всю внутреннюю конструкцию. Поэтому лучше выбирать детали из прочных материалов, например, стали или алюминия.

Соблюдение следующих рекомендаций позволит создать качественную и безопасную вытяжку с долгим сроком службы:

• правильно выбирайте размер и мощность двигателя: учитывайте предельную нагрузку на конструкцию, а также необходимую скорость работы вытяжки;
• монтируя такую систему вертикально, тщательно проверьте надежность крепления вентилятора и колеса: при стремительных потоках воздуха они могут соскочить или изменить свое месторасположение;
• материалы, соседствующие с такой вытяжкой, должны быть огнеупорными, как и все детали, используемые при ее сборке;
• соблюдайте пропорции между отдельными зонами вытяжки: в стандартных моделях, предлагаемых в магазинах, учтено оптимальное соотношение длины и ширины конструкции;
• если вы не уверены в том, что собранная вытяжка безопасна – обратитесь к специалистам, которые проверят ее исправность.

Обратите внимание, что

вытяжки-улитки редко используются в жилых комнатах

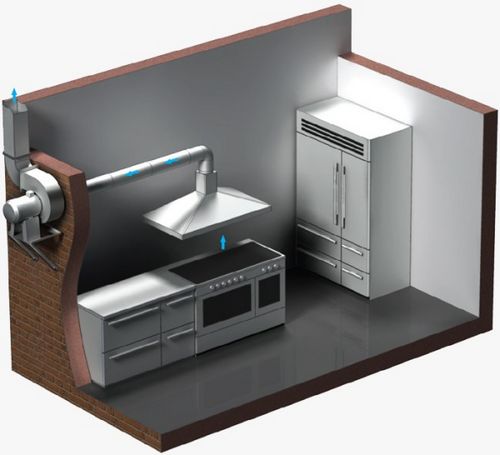

. Во-первых, они занимают много места, а во-вторых, в помещениях наподобие кухни потоки загрязненного воздуха могут иметь разную направленность, поэтому лучше всего монтировать такую вытяжку в вентиляционной шахте, где концентрируется весь воздух, поступающий из квартиры.

Важную роль в жилых комнатах будет играть и дизайн таких конструкций, а он не отличается разнообразием и не всегда гармонирует с интерьером.

Совет: при размещении такой вытяжки в открытых условиях (на улице) убедитесь, что погодные условия не повлияют на ее функциональность.

Вентиляционные вытяжки-улитки можно использовать не только для очистки воздуха. В бытовых условиях они отлично справятся с отоплением помещения, а также повлияют на влажность в комнате.

Стоимость оборудования, предназначенного для бытовых и промышленных нужд, будет существенно отличаться, но, в любом случае, такие агрегаты имеют достаточную мощность для полноценной работы.

Пример конструирования вытяжки-улитки смотрите в прикрепленном видео.
