   добрый день форумчане. хочу чтобы вы обсудили мою схему электропроводки дома на три фазы. Провода уже уложены (по проводу для каждого источника), ящик ABB Europe 54 установлен. Осталось купить модульные компоненты и установить их.


   на фото пока нет разделения PEN на PE и N.
   Ниже сама схема щитка дома…


   ..

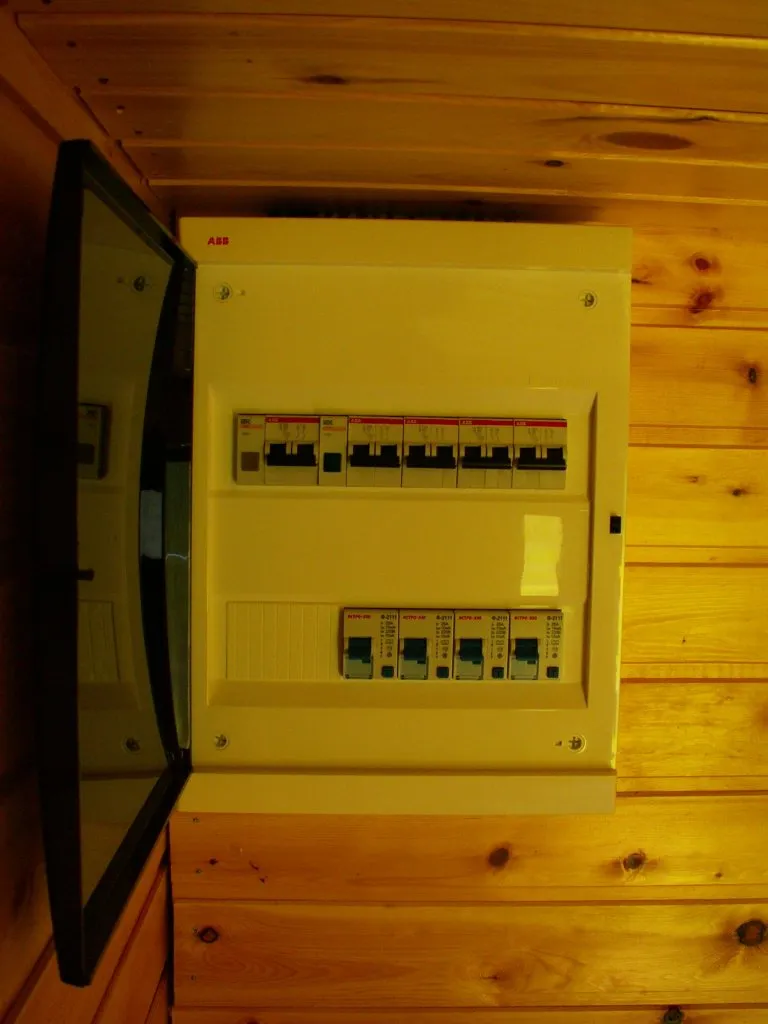

   еще можно посмотреть на компоновку щитка по 3-ей ссылке в начале топика.
   По проводу 3*6 для бойлера просьба меня не ругать), так уж вышло.
   Меня еще интересует про вводное узо на 100мА — обязательно брать селективное или хватит обычное на 4п A типа? И еще, я могу вводным узо пользоваться как АВ, то есть обесточивать дом вручную?
   Как вам номиналы УЗО и АВ?

   PS Вы можете на основе моей схемки сделать свою, я их обозначил как шаблоны для всех на сайте cacoo. com
   PS2

   Последнее редактирование модератором: 21.11.17

3. Регистрация:

   01.03.12

   Сообщения:


   19.931


   Благодарности:

   24.189

   Avs7153


   просто о сложном


   Регистрация:

   01.03.12

   Сообщения:

   19.931

   Благодарности:

   24.189

   Адрес:

   Санкт-Петербург

   Если у Вас ТНЦС, то от точки деления (щита учета) должно идти 5 проводов.
   УЗО 63/10 не существует, обычно 16/10 и 25/10.
   Вводное УЗО желательно ставить в щитке учета — для защиты подводящей линии. В этом случае точно селективное. Если в доме, и Вас не смущает полное отключение по утечкам — тогда обычное.
   Обесточивать лучше автоматом и лучше без нагрузки.

4. Регистрация:

   01.03.12

   Сообщения:


   19.931


   Благодарности:

   24.189

   Avs7153


   просто о сложном


   Регистрация:

   01.03.12

   Сообщения:

   19.931

   Благодарности:

   24.189

   Адрес:

   Санкт-Петербург

   Если на вводе 25 или 32 автомат, УЗО достаточно не 63/* а 40/*.

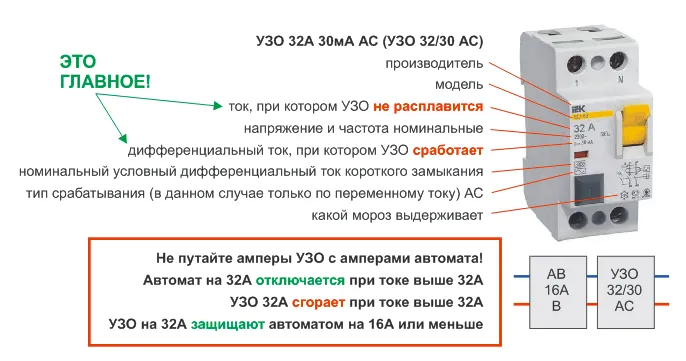

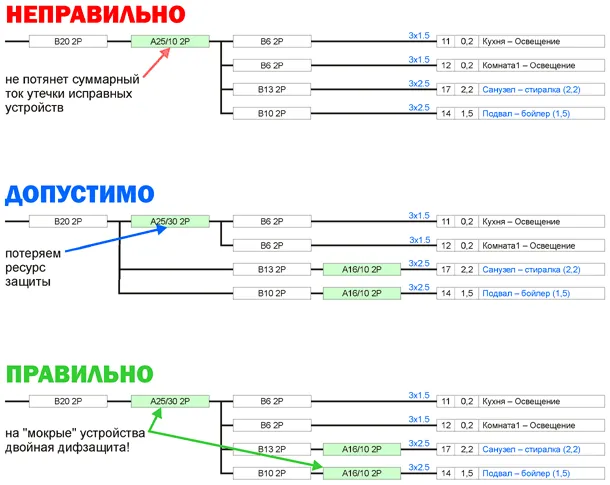

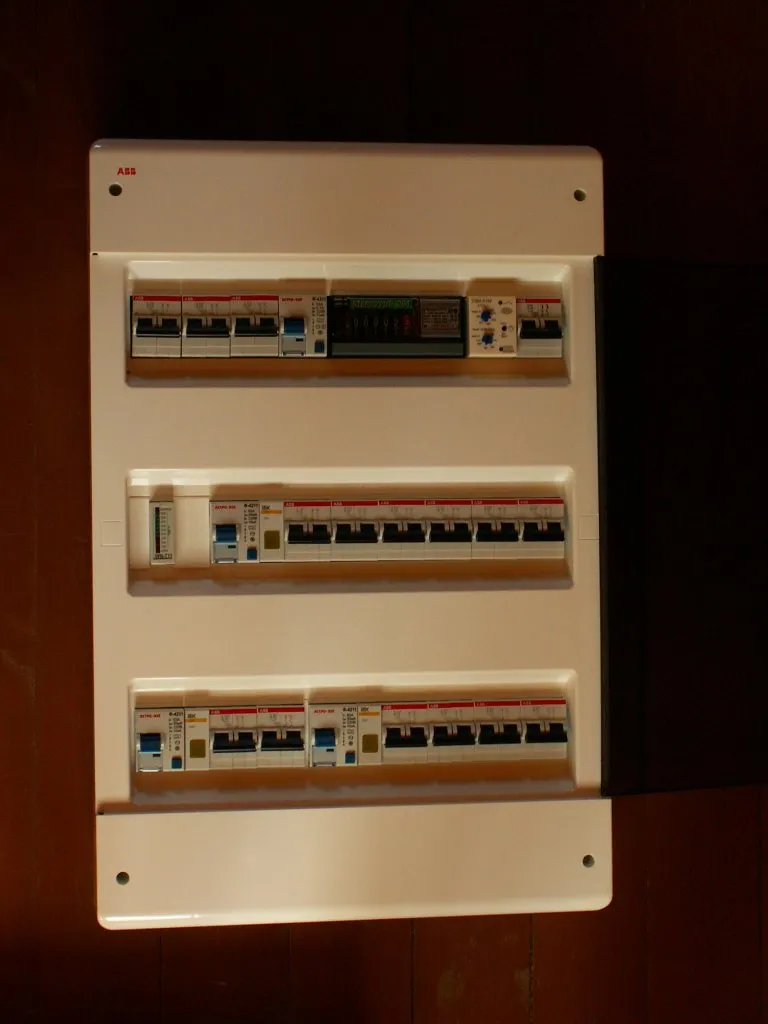

   Вот пару картинок гляньте:





5. Регистрация:

   10.11.08

   Сообщения:


   1.398


   Благодарности:

   1.521

   Наблюдатель



   Электрика, отопление, консультации и заочно



   Наблюдатель


   Заблокирован

   Электрика, отопление, консультации и заочно


   Регистрация:

   10.11.08

   Сообщения:

   1.398

   Благодарности:

   1.521

   Адрес:

   Киев


   Для одноквартирных домов лучше без деления!

   Почему, писал в теме Помогите определиться TN-C-S или TT?.

   Проводник прошедший через счетчик делить, заземлять нельзя! Это не говоря о глупости установки в ЩУ ещё шины N, добавляющей ни чем не оправданных 2-ва контактных соединения. Про розетку в ЩУ, так подключенную, вообще нет культурных слов. Это не говоря, что по умолчанию в ЩУ на столбе, трубостойке розетки вообще не должно быть.

   В самом крайнем случае, как исключение, заземлять после счетчика можно, но только если нейтральный полюс счетчика глухо закорочен и не с таким сечением как на фото и только для ЩУ на столбе, трубостойке.

   Если всё же деление будет, то вместо автомата после счетчика должно обязательно стоять ВДТ, чтоб была хотя бы какая-то защита на случай нарушения целостности цепи РЕ между ЩУ и домом!

   Плохой параметр бесперебойности питания дома!
   Что усугублено тем, что в большей части схемы применен худший способ применения дифзащиты!Что ещё больше усугубляется применением там, где применен худший способ применения дифзащиты 1Р автоматов, а не 2Р или 1Р+N автоматов! Что повышает вероятность, вместо устранения аварии, тупого исключения из схемы Вами или таким же безграмотным в электро/пожаро безопасности электриком дифзащиты, например как описано в теме Разделение PEN на PE и N, что опасно, так как не будет вообще защитного отключения!

   Там где применен лучший способ применения дифзащиты групповые АВ стоят не правильно относительно групповых ВДТ!

   Если будут светильники управляемые 2-х клавишными выключателями, некоторыми типпами диммеров, то понадобится ещё кабель 4х1,5 мм2, а в некоторых случаях и 5х1,5 мм2.


   Частичная селективность допускается в одном щите, но лучше её избегать, как и установку общего ВДТ не в ЩУ, а в доме, особенно при косяке с 1Р автоматами при худшем способе применения дифзащиты.


   Нет, для принудительного не аварийного обесточивания можно только вводным АВ и только без нагрузки.


   Сильно завышен номинал АВ на варочную!

   ВДТ 10 мА с таким рабочим током сложно приобрести.

   Кроме улицы, погружного насоса характеристика С групповых АВ скорей всего не нужна.

   Групповые автоматы на обычные бытовые розетки с характеристикой С нужно ставить только при необходимости, там где будут подключаться электроприборы без плавного пуска мощностью ≥1000 ватт, например в мастерской, на улице, а так же на электроприборы без плавного пуска с меньшей мощностью, если номинал автомата устанавливается в притырочку к мощности электроприбора, чтоб помимо защиты проводки защищать и сам электроприбор. Инверторные сварочные аппараты, холодильники, кондиционеры, особенно инверторные, стиральные машины, микроволновки с обычной бытовой вилкой не требуют установку автомата с характеристикой С.

   Если напряжение в сети опускается меньше 198 вольт, то автоматы с характеристикой С ставить не стоит.

6. Регистрация:

   23.04.12

   Сообщения:


   37


   Благодарности:

   24

   Kifitim


   Участник


   Регистрация:

   23.04.12

   Сообщения:

   37

   Благодарности:

   24

   Адрес:

   Россия, Казань, пос. Борисоглебское

   разделил, но розетки оставил с клемками нейтрали и заземления, все таки рядом будка с лампочкойпланирую на след год включить генератор в схему

8. Регистрация:

   23.04.12

   Сообщения:


   37


   Благодарности:

   24

   Kifitim


   Участник


   Регистрация:

   23.04.12

   Сообщения:

   37

   Благодарности:

   24

   Адрес:

   Россия, Казань, пос. Борисоглебское

   подскажите пожалуйста как мне сделать лучше эту схему.

   Если вот сделать все АВ 1п двухполюсными, объединив свет,.розетки два последних обогревателя, то все равно у меня в щите места не хватит.

   может полностью схему переделать? только как.

9. Регистрация:

   01.03.12

   Сообщения:


   19.931


   Благодарности:

   24.189

   Avs7153


   просто о сложном


   Регистрация:

   01.03.12

   Сообщения:

   19.931

   Благодарности:

   24.189

   Адрес:

   Санкт-Петербург

10. Регистрация:

    01.03.12

    Сообщения:


    19.931


    Благодарности:

    24.189

    Avs7153


    просто о сложном


    Регистрация:

    01.03.12

    Сообщения:

    19.931

    Благодарности:

    24.189

    Адрес:

    Санкт-Петербург

    Прошу пардону, сразу не разглядел ссылки в первом посте — это Вы там всё рисовали?
    По-моему название домена говорит само за себя — именно это и получилось…

11. Регистрация:

    23.04.12

    Сообщения:


    37


    Благодарности:

    24

    Kifitim


    Участник


    Регистрация:

    23.04.12

    Сообщения:

    37

    Благодарности:

    24

    Адрес:

    Россия, Казань, пос. Борисоглебское

    Попробую объединить по максимуму и применит 2п АВ
    согласен конечно, но итак у меня ящик большой на 54места, это много для небольшого домика, а больше уже перебор

12. Регистрация:

    01.03.12

    Сообщения:


    19.931


    Благодарности:

    24.189

    Avs7153


    просто о сложном


    Регистрация:

    01.03.12

    Сообщения:

    19.931

    Благодарности:

    24.189

    Адрес:

    Санкт-Петербург

    У меня для 6х6+баня как раз 54+24 вышло.





    Та же кстати Европа и Унибокс — гадость, между прочим, страшная…

13. Регистрация:

    23.04.12

    Сообщения:


    37


    Благодарности:

    24

    Kifitim


    Участник


    Регистрация:

    23.04.12

    Сообщения:

    37

    Благодарности:

    24

    Адрес:

    Россия, Казань, пос. Борисоглебское

    Если я ветки УЗО+АВ от насоса и стиралки пущу после фазных узо, так будет лучше. ведь получится на стиралку или насос будет по 3 узо — 100ма, 30ма, 10ма.

    только что увидел 2п АВ умещающийся в ОДНОМ МОДУЛЕ от легранд! вот и выход из моей ситуации. интересно у ABB есть такие?

14. Регистрация:

    01.03.12

    Сообщения:


    19.931


    Благодарности:

    24.189

    Avs7153


    просто о сложном


    Регистрация:

    01.03.12

    Сообщения:

    19.931

    Благодарности:

    24.189

    Адрес:

    Санкт-Петербург

    Вот именно! Хоть одно да гавкнет, если что…
    АВВ веников не вяжет, брутал — наше всё!Наверное еще у Шнайдера есть — Шнайдер поаккуратнее будет.

15. Регистрация:

    10.11.08

    Сообщения:


    1.398


    Благодарности:

    1.521

    Наблюдатель



    Электрика, отопление, консультации и заочно



    Наблюдатель


    Заблокирован

    Электрика, отопление, консультации и заочно


    Регистрация:

    10.11.08

    Сообщения:

    1.398

    Благодарности:

    1.521

    Адрес:

    Киев


    Да хоть десять будок с десятью лампочками в каждой будке!

    Защитного отключения, при пользовании электроприборами от этой розетки в случае КЗ, пробоя изоляции, обрыва РЕ или аварии в питающей сети если электроприборы будут класс защиты 1, нет!

    Да хоть десять генераторов!

    Автономность питания ни как не устранит и даже не минимизирует плохую бесперебойность питания исправных групп, а при таком безответственном отношении не правильное подключение генератора может ухудшить электро/пожаро безопасность!




    Объеденение освещения будет еще одной каплей в ухудшение бесперебойности питания важных линий!

    У Вас в общем схема не плохая, по мимо устранения указанных замечаний на мой взгляд перебор розеточных групп.

    На автомат 16А в подавляющем числе можно не долговременно нагружать мощность рассчитанную по паспортам электроприборов до 3,9 кВт, так как в подавляющем числе случаев реальная мощность электроприборов меньше заявленной и они постоянно не работают на полной мощности и одновременно, и по ГОСТ автомат 16А при 3,9 кВт самое раньше должен выключится примерно через 1-ин час или вообще не выключиться.

    Вы подкоректировали рабочий ток ВДТ с уставкой 10 мА и оно стало не согласовано с вышестоящим автоматом, вылечится если устраните одно из не устраненных замечаний, которое не требует каких либо материальных вложений.

    Последнее редактирование модератором: 14.07.18

16. Регистрация:

    23.04.12

    Сообщения:


    37


    Благодарности:

    24

    Kifitim


    Участник


    Регистрация:

    23.04.12

    Сообщения:

    37

    Благодарности:

    24

    Адрес:

    Россия, Казань, пос. Борисоглебское

    понял , 2р АВ до розетки)я так понял лучше понизить c16 на с10?

    я вот подумал заменить одинокие ветки (от стиралки и насоса) узо+2пАВ на авдт. вроде шнейдер не такой дорогой.

    что-то модели 1модульных АВ 2п найти не могу…

17. Регистрация:

    01.03.12

    Сообщения:


    19.931


    Благодарности:

    24.189

    Avs7153


    просто о сложном


    Регистрация:

    01.03.12

    Сообщения:

    19.931

    Благодарности:

    24.189

    Адрес:

    Санкт-Петербург

    Наверное, мне померещилось…Контакторы 2Р 1М точно есть.
